Oscilloscope à mémoire numérique

TBS2000B Series Datasheet

Avec un écran WVGA 9 po, un nombre d’échantillons s’élevant à 5 millions et une fréquence d’échantillonnage de 2 G éch./s, les oscilloscopes de la gamme TBS2000B capturent et affichent les signaux avec beaucoup plus de détails pour que vous puissiez déboguer et valider vos conceptions plus rapidement. Analysez vos signaux avec confiance et simplicité avec les nouveaux affichages de curseurs sur les signaux et 32 mesures automatisées, chacune avec des informations. L’interface de sonde TekVPI® fonctionne avec les sondes BNC passives classiques, mais permet également de couvrir un grand nombre d’applications avec les sondes de tension active et les sondes de courant les plus récentes.

Spécifications des performances clés

Modèles 2 et 4 voies analogiques
Modèles avec bande passante 200 MHz, 100 MHz et 70 MHz avec une fréquence d’échantillonnage allant jusqu’à 2 G éch./s
5 millions d’échantillons sur toutes les voies
Garantie de 5 ans

Principales caractéristiques

Écran couleur WVFA 9 pouces avec 15 réticules horizontaux qui affiche 50 % de signal en plus
Interface TekVPI prenant en charge les sondes actives, différentielles et de courant pour des unités et la mise à l’échelle automatique
Nouvelle conception du module d’entrée pour des mesures plus précises
32 mesures automatiques et fonction FFT pour une analyse rapide du signal
Fonctionnalités Rechercher et marquer pour facilement identifier les événements qui se produisent dans le signal acquis
Conseils utiles à l’écran fournis par HelpEverywhere^® pour les nouveaux utilisateurs
Instructions de fonctionnement et informations de base à propos des oscilloscopes disponibles dans le manuel intégré « Intro oscilloscope »
L’interface de l’instrument et le cache de la face avant sont traduits dans 10 langues

Connectivité

Port hôte USB 2.0 sur la face avant : stockage des données simple et rapide
Port périphérique USB 2.0 à l’arrière : connexion facile à un PC
Port Ethernet 10/100BASE-T pour le contrôle à distance via LAN
L’interface Wi-Fi prend en charge les communications sans fil¹

Enseignement

La fonction d’enseignement affiche des indications à propos des exercices de laboratoire
Entièrement compatible avec le logiciel de gestion de laboratoire TekSmartLab conçu pour l’enseignement
Il est possible de désactiver le réglage automatique, les curseurs et les mesures automatiques afin d’aider les enseignants à expliquer les concepts de base

TBS2000B FR FR 3GF 61509 3 — Face avant du TBS2000B

Référence sur l’image	Description
1	Grand écran 9 po
2	Port USB pour enregistrement/rappel
3	Interface TekVPI Probe pour les sondes passives et actives
4	Boutons de réglage pour chaque voie

Référence sur l’image	Description
5	Rechercher un événement intéressant
6	Bouton d’usage général pour la navigation, le zoom et les curseurs
7	Aide partout
8	Bouton unique d’enregistrement

Référence sur l’image	Description
1	Signal sortie AUX
2	Ethernet pour connectivité à distance
3	Port USB pour connectivité Wi-Fi
4	TMC USB pour connectivité à distance

Conçu pour simplifier votre travail

La gamme TBS2000B est facile à utiliser et comprendre. Les commandes dédiées fournissent un accès rapide aux réglages importants pour que vous puissiez évaluer les signaux plus rapidement. Avec le TBS2000B, vous bénéficiez de 10 divisions verticales et de 15 divisions horizontales pour voir encore plus du signal. Le grand écran offre davantage d’espace pour afficher les résultats de mesure et les informations du menu.

La fonction Zoom vous permet de parcourir rapidement le signal et de zoomer sur ses détails. Les nouveaux curseurs à l’écran s’affichent au-dessus des mesures du curseur à l’écran, ce qui les rend plus faciles et plus intuitives à lire et à comprendre.

Modes de déclenchement et d’acquisition polyvalents

Le système de déclenchement est conçu pour dépanner les conceptions de signaux mixtes d’aujourd’hui. Au-delà du déclenchement élémentaire sur front, il permet aussi d’effectuer des déclenchements sur largeur d’impulsion et sur petite impulsion, qui sont particulièrement utiles pour dépanner les sections numériques de vos conceptions. Le déclenchement sur largeur d’impulsion est idéal pour identifier les parasites discrets et les conditions de délai. Le déclenchement sur petite impulsion est conçu pour capturer les signaux dont l’amplitude est inférieure à celle attendue.

L’instrument propose plusieurs modes d’acquisition. Le mode d’acquisition par défaut est le mode Échantillon, qui fonctionne correctement avec la plupart des applications. Le mode de détection de crête est utile pour identifier les pics et le mode Moyennage permet de réduire le bruit des signaux répétitifs.

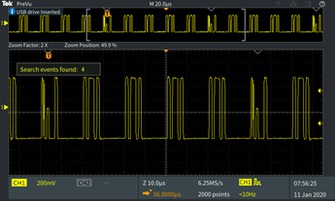

Recherche rapide des événements intéressants

Le bouton de recherche permet de définir rapidement des critères de recherche en fonction de paramètres de déclenchement. Toutes les occurrences de l’événement intéressant de l’acquisition sont mises en surbrillance par des marques de recherche. Vous pouvez facilement atteindre chaque instance de l’occurrence à l’aide des boutons de navigation pour les inspecter et les analyser.

Faites des recherches dans les événements intéressants et marquez-les dans l’acquisition.

Il n’a jamais été aussi facile d’automatiser les mesures

Un ensemble complet de mesures automatisées permet de tester rapidement et facilement une large gamme de conditions de signaux pour différentes applications.

Les mesures sont regroupées en quatre catégories : fréquence, durée, amplitude et zone. Toutes les mesures sont affichées sur un seul écran de sélection des mesures, ce qui facilite le choix parmi les 32 mesures automatisées, sans avoir à les rechercher dans les menus. La couleur de chaque mesure correspond à la couleur de l’entrée correspondante. Les mesures s’affichent sur un fond transparent pour ne pas masquer les signaux. Le système HelpEverywhere^® fournit des textes d’aide avec images pour expliquer comment les mesures sont effectuées, ce qui permet aux nouveaux utilisateurs de rapidement savoir quelle mesure utiliser et comment en interpréter les résultats.

Fonction FFT

Vous pouvez comprendre les informations de fréquence de vos signaux grâce à la fonction FFT en appuyant sur le bouton FFT situé sur la face avant. N’affichez que la FFT ou activez l’affichage du signal source pour observer à la fois la fréquence et le signal temporel. Un affichage transparent affiche les réglages importants sans empêcher l’affichage de la FFT.

Prise en charge de l’interface TekVPI^® et des sondes actives

L’interface de sonde TekVPI constitue la référence en matière de simplicité d’utilisation. Grâce à cette interface, l’oscilloscope TBS2000B prend en charge un large éventail de sondes de tension et de courant les plus récentes, afin de couvrir un grand nombre d’applications. Ces sondes sont alimentées par le TBS2000B et communiquent avec ce dernier via l’interface VPI. Les facteurs d’échelle et les informations d’état, comme les erreurs, sont envoyés à l’instrument pour être traités et affichés. Ainsi, vous n’avez pas à régler manuellement les facteurs d’échelle, à calculer les décalages ou à démagnétiser vos sondes de courant.

La nouvelle face avant avec la fréquence d’échantillonnage de 2 G éch/s présente un niveau de bruit plus faible et des bits effectifs plus élevés, pour des mesures plus précises.

À la pointe des communications sans fil

L’instrument est doté de plusieurs ports de communication sur sa face arrière. Le port périphérique USB et le port LAN peuvent être utilisés pour contrôler l’instrument à partir d’un ensemble de commandes entièrement documenté.

Le TBS2000B est le premier oscilloscope de sa catégorie à prendre en charge les communications sans fil. Branchez un adaptateur Wi-Fi compatible sur le port périphérique USB et configurez l’interface Wi-Fi à partir de la face avant.

Configuration rapide grâce aux conseils intégrés

HelpEverywhere^® est une fonctionnalité unique du TBS2000B. Elle affiche instantanément des conseils lorsque vous parcourez les menus, par exemple, des informations en matière de mesure et d’application, ainsi que des conseils d’ordre général, sous la forme de textes et de graphiques. Vous pouvez activer ou désactiver les conseils dans le menu HelpEverywhere^®.

Solutions pédagogiques innovantes

Le TBS2000B propose de nouvelles approches qui permettent aux enseignants de consacrer plus de temps à l’enseignement des concepts en matière de circuit et moins de temps à la configuration et à la gestion du laboratoire.

Les enseignants peuvent désactiver le réglage automatique, les curseurs et les mesures automatisées sur les instruments pour pouvoir expliquer aux élèves les concepts de base et les aider à comprendre comment utiliser les commandes horizontales et verticales de l’instrument pour afficher le signal, comment utiliser le réticule pour mesurer la durée et la tension, et également comment tracer et calculer manuellement les caractéristiques du signal.

La fonction d’enseignement intégrée permet aux professeurs de charger des exercices de laboratoire dans l’instrument, afin de guider les étudiants au fil de l’expérience, et fournit un cadre de travail structuré qui permet aux étudiants de capturer des données et de les incorporer dans leurs rapports. Plus de 100 exercices de laboratoire sont disponibles en téléchargement à partir du Centre de ressources d’enseignement Tektronix.

Le TBS2000B peut être facilement intégré au système TekSmartLab. Tous ces éléments associés permettent aux enseignants de préconfigurer en quelques clics un laboratoire équipé d’instruments et de suivre la progression de tous les étudiants à partir d’une station de travail centrale.

L’essentiel de l’oscilloscope à l’écran

Le manuel « Intro oscilloscope » est intégré au système d’aide du TBS2000B. En appuyant sur le bouton correspondant situé sur la face avant, vous accédez aux informations relatives aux opérations de base de l’oscilloscope, ainsi qu’à une présentation du TBS2000B et du système de gestion de laboratoire TekSmartLab conçu pour l’enseignement.

TekScope

Le logiciel TekScope étend les capacités de votre instrument en vous permettant de transférer facilement des données directement de votre oscilloscope sur votre PC pour procéder à l’analyse hors ligne. Grâce à l’analyse à distance de l’application logicielle d’oscilloscope de laboratoire, vous pouvez exécuter le décodage du protocole sur la plupart des bus standard (I2C, SPI, CAN, CAN-FD, LIN et UART), les fonctionnalités d’analyse avancées avec mesure illimitée, les tendances, les histogrammes, la recherche et le marquage pour l’analyse de signaux hors ligne dans un environnement utilisateur très similaire à nos instruments hautes performances.

TekBench

TekBench^™ est le logiciel PC qui contrôle les oscilloscopes et les générateurs de fonctions arbitraires Tektronix. Il permet de gagner du temps en associant contrôle intuitif, consignation automatique des mesures, mesure automatique de la réponse de fréquence et exportation aisée des représentations du signal au format requis. Les utilisateurs peuvent ainsi se concentrer sur leurs expériences plutôt qu’apprendre à utiliser l’instrument.

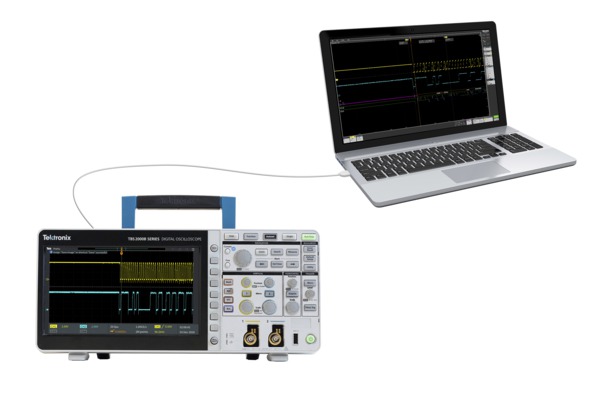

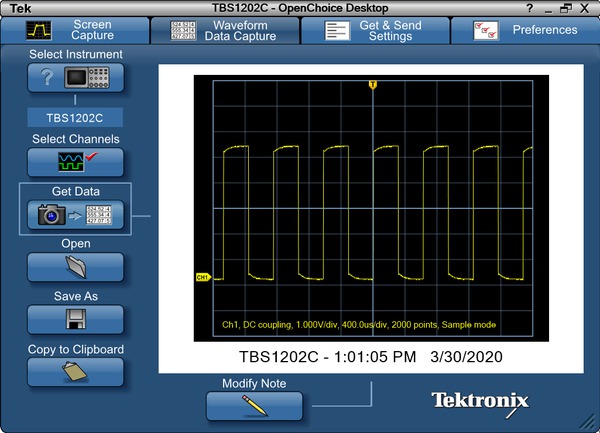

Connectivité PC

Capturez, enregistrez et analysez les résultats de mesure en connectant votre PC au port périphérique USB à l’arrière de l’instrument et en utilisant le logiciel de communication PC OpenChoice® disponible sur le site Web de Tektronix. Importez simplement les images d'écran et les données de signal dans le logiciel OpenChoice Desktop ou directement dans Microsoft Word et Excel.

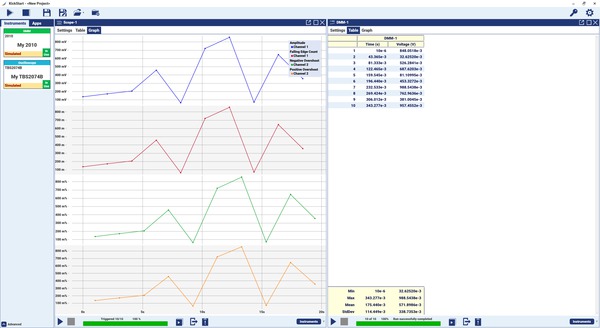

Kickstart

Le logiciel Kickstart permet de contrôler l’instrument de table, d’automatiser les données et de mesurer le capacité de connexion de plusieurs instruments sur une table. Les données collectées peuvent être tracées pour obtenir un meilleur aperçu ou exportées dans divers formats pour une analyse approfondie. Il prend en charge les oscilloscopes, les multimètres numériques (DMM), les alimentations électriques et les unités de source et de mesure (SMU).

Performances fiables

Tektronix propose des services et une assistance incomparables et l’oscilloscope TBS2000B est garanti 5 ans.

¹L’adaptateur Wi-Fi TEK-USB-WIFI est disponible dans certains pays auprès des distributeurs Tektronix. Consultez les informations de commande pour obtenir plus d’informations.

Caractéristiques

Toutes les caractéristiques sont garanties, sauf mention contraire. Toutes les caractéristiques s'appliquent à tous les modèles, sauf indication contraire.

Présentation du modèle

Modèles	TBS2072B	TBS2074B	TBS2102B	TBS2104B	TBS2202B	TBS2204B
Voies analogiques	2	4	2	4	2	4
Bande passante	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
Fréquence d’échantillonnage maximale	2 G éch./s - Demi-voie 1 G éch./s - Toutes les voies	2 G éch./s - Demi-voie 1 G éch./s - Toutes les voies	2 G éch./s - Demi-voie 1 G éch./s - Toutes les voies	2 G éch./s - Demi-voie 1 G éch./s - Toutes les voies	2 G éch./s - Demi-voie 1 G éch./s - Toutes les voies	2 G éch./s - Demi-voie 1 G éch./s - Toutes les voies
Nombre d‘échantillons	5 M points	5 M points	5 M points	5 M points	5 M points	5 M points

Paramètres verticaux des voies analogiques

Limites matérielles de la bande passante: 20 MHz

Couplage d’entrée: DC ou AC

Impédance d’entrée: 1 MΩ ± 1 %, 13 pF ±1,5 pF

Plage de sensibilité d’entrée: 1 mV/div à 10 V/div

Résolution verticale: 8 bits

Tension maximale d'entrée, 1 MΩ: 300 Vrms, catégorie d'installation II, avec crêtes ≤ ±450 V

Modes d'acquisition

Échantillonnage: Acquisition de valeurs échantillonnées.
Détection de crête: Capture les parasites de durée supérieure à 3,5 ns à toutes les vitesses de balayage.
Moyennage: De 2 à 512 signaux en moyenne.
Haute résolution: Calcule la moyenne de plusieurs échantillons d'un intervalle d'acquisitions en un point du signal.
Défilement: Défilement des signaux à l'écran, de droite à gauche, à des vitesses de balayage inférieures ou égales à 40 ms/div.

Modes Math

Tous les modèles :

Voie 1 - Voie 2

Voie 2 - Voie 1

Voie 1 + Voie 2

Voie 1 x Voie 2

FFT

Modèles à 4 voies :

Voie 3 - Voie 4

Voie 3 + Voie 4

Voie 4 - Voie 3

Voie 3 x Voie 4

Équilibre DC: ±(1 mV + 0,1 div)

Précision du gain DC: ±2 % 10 V/div à 5 mV/div; ±3 % typique 1 mV/div

Précision de mesure de tension DC, mode Moyennage

Moyenne de plus de 16 signaux: ±((Précision du gain C.C.) × |mesure - (décalage - position) | + précision du décalage + 0,11 div + 1 mV)

Écart en volts entre deux moyennes basses sur 16 signaux capturés ou plus dans les mêmes conditions ambiantes et de configuration d'oscilloscope: ±(Précision du gain C.C. × |mesure| + 0,08 div +1,4 mV)

Plage de positions verticales: ±5 divisions

Plages de décalage vertical

Réglage V/div	1 MΩ, entrée
1 mV/div à 50 mV/div	±1 V
51 mV/div à 505 mV/div	± 10 V
510 mV/div à 10 V/div	± 100 V

Bande passante analogique, couplée DC

Modèles 200 MHz :: DC à >200 MHz
Modèles 100 MHz :: DC à ≥100 MHz
Modèles 70 MHz :: DC à ≥70 MHz

Taux de rejet en mode commun (TRMC), typique: 100:1 à 60 Hz, se réduisant à 10:1 avec onde sinusoïdale de 50 MHz, avec réglages V/div et Couplage identiques sur chaque voie.

Isolement entre voies

TBS2072B, TBS2074B	TBS2102B, TBS2104B	TBS2202B, TBS2204B
≥100:1 à ≤70 MHz	≥100:1 à ≤100 MHz	≥100:1 à ≤200 MHz

Voies analogiques du système horizontal

Durée maximale de capture à la fréquence d’échantillonnage la plus élevée (toutes les voies): 5 ms

Plage de la base de temps: TBS220xB, TBS207xB, TBS210xB : 1 ns/div à 100 s/div
Plage s/div: TBS207xB, TBS210xB, TBS220xB :1 ns/div à 100 s/div, dans une séquence 1-2-4

Plage de retard de la base de temps: -15 divisions à 5 000 s

Plage de compensation: ±100 ns

Précision de la base de temps: ±25 ppm au-dessus de tout intervalle ≥ 1 ms

Système de déclenchement

Modes de déclenchement: Auto, Normal et Simple

Plage d’inhibition du déclenchement: 20 ns à 8 s

Types de déclenchements

Front: Pente négative ou positive sur n'importe quelle voie. Le couplage inclut DC, rejet HF, rejet BF et rejet de bruit.
Largeur d'impulsion: Déclenchement sur des largeurs d'impulsion positives ou négatives, ou supérieures, inférieures, égales ou différentes d'une période.
Petite impulsion: Déclenchement sur une impulsion franchissant un seuil, mais ne parvenant pas à franchir un second seuil avant de franchir à nouveau le premier.

Voies analogiques de couplage de déclenchement: DC, rejet de bruit, rejet haute fréquence, rejet basse fréquence.

Sensibilité, déclenchement de type front, couplage DC

Source de déclenchement	Sensibilité
Entrées analogiques	0,4 div de DC à 50 MHz
	0,6 div > 50 MHz à 100 MHz
	0,8 div > 100 MHz à 200 MHz

Plages des niveaux de déclenchement: Voies d’entrée : ± 4,9 divisions à partir du centre de l'écran

Stockage des données

Durée de rétention de mémoire non volatile, typique: Aucune limite de temps pour les réglages de la face avant, les signaux enregistrés, les configurations et les constantes d'étalonnage.

Horloge en temps réel: Horloge programmable qui indique l'heure en années, mois, jours, heures, minutes et secondes.

Mesures de signaux

Curseurs: Durée, amplitude et écran.

Mesures automatisées: 32 mesures, dont au maximum 6 sont affichables simultanément à tout moment. Mesures incluses : Période, Fréquence, Tps montée, Tps descente, Rapport cyc. +, Rapport cyc. -, Largeur +, Largeur -, Larg. salve, Phase, Suroscillation pos., Suroscillation neg., Crête à crête, Amplitude, Haut, Bas, Max, Min, Moyenne, Moy. cycle, Efficace, Efficace C, Impulsions +, Impulsions -, Fronts +, Fronts -, Zone, Surf. cycle, Retard-FR, Retard-FF, Retard-RF et Retard-RR

Fenêtrage: Isolement de l'occurrence spécifique au sein d'une acquisition pour y effectuer des mesures, en utilisant les curseurs à l'écran ou le nombre d'échantillons complet.

Opération math sur les signaux

Arithmétique: Addition, soustraction et multiplication de signaux.

FFT: Amplitude spectrale. Réglage de l'échelle verticale FFT sur la valeur efficace linéaire ou la valeur efficace dBV, et la fenêtre FFT sur rectangulaire, Hamming, Hanning ou Blackman-Harris.

Logiciel de contrôle à distance

Page Web: La page Web intégrée permet le contrôle à distance des échelles horizontale et verticale, des réglages de déclenchement et des mesures. Autorise l’enregistrement des signaux et des images sur un lecteur flash USB.

Système d’affichage

Type d'écran: Écran couleur TFT LCD panoramique 9 po (228 mm).

Résolution de l'écran: 800 pixels horizontal x 480 pixels vertical (WVGA).

Styles de signaux: Vecteurs, persistance variable et persistance infinie

Réticules: Grille, aucune.

Format: YT et XY.

Ports d'entrée/sortie

Port hôte USB 2.0 haut débit: Prend en charge les appareils de stockage USB et les adaptateurs Wi-Fi. Un port disponible à l'arrière et un port disponible à l'avant de l'instrument.

Port périphérique USB 2.0

Port périphérique USB 2.0 haut débit

Port périphérique: Le connecteur de la face arrière permet la communication et le contrôle de l’oscilloscope par protocole USBTMC ou GPIB avec un adaptateur TEK-USB-488.
Adaptateurs Wi-Fi USB compatibles: NETGEAR WNA1000M, WNA3100M, D-LINK DWA-131, TP-LINK TL-WN823N

Port LAN (Ethernet): Connecteur RJ45, prend en charge 10/100BASE-T

Compensateur de sonde

Amplitude: 5 V
Fréquence: 1 kHz

Verrou Kensington: La fente de sécurité de la face arrière se connecte à un verrou Kensington standard.

Source d'alimentation

Tension de la source d'alimentation: 100 à 240 Veff _C.A. ±10 %

Fréquence de la source d’alimentation: 47 Hz à 63 Hz (100 V à 240 V); 360 Hz à 440 Hz (100 V à 132 V)

Consommation électrique: 80 W maximum

Caractéristiques physiques

Dimensions

TBS2xx2B :: Hauteur : 174,9 mm; Largeur : 372,4 mm; Profondeur : 103,3 mm
TBS2xx4B :: Hauteur : 201,5 mm; Largeur : 412,8 mm; Profondeur : 128,1 mm

Poids

TBS2xx2B :: 2,62 kg, instrument seul; 5,1 kg, emballé pour livraison nationale
TBS2xx4B :: 4,17 kg, instrument seul; 7 kg, emballé pour livraison nationale

Espace pour le refroidissement: 50 mm requis à gauche et à l'arrière de l'instrument.

CEM (compatibilité électromagnétique), environnement et sécurité

Température

En fonctionnement :: 0 à 50 °C
A l'arrêt :: 40 à 71 °C

Humidité

En fonctionnement :: 5 % à 95 % d’humidité relative (% HR) jusqu’à + 30 °C; 5 % à 60 % HR entre + 30 °C et + 50 °C, sans condensation
A l'arrêt :: 5 % à 95 % HR (humidité relative) jusqu’à + 30 °C; 5 % à 60 % HR entre + 30 °C et + 60 °C, sans condensation

Humidité

En fonctionnement :: 5% à 95% d'humidité relative (% HR) jusqu'à 30 °C; 5 % à 60 % d’humidité relative entre 30 et 50 °C, sans condensation.
A l'arrêt :: 5% à 95% HR (humidité relative) jusqu'à 30 °C; 5 % à 60 % HR entre 30 et 60 °C, sans condensation.

Altitude

En fonctionnement :: Jusqu'à 3 000 mètres
À l’arrêt :: Jusqu'à 12 000 mètres; L'altitude est limitée par les risques d'endommagement de l'écran LCD à des altitudes plus élevées. Ces dommages peuvent avoir lieu en fonctionnement comme à l'arrêt.

Réglementation

Compatibilité électromagnétique: Directive 2014/30/EC
Sécurité: UL61010-1, UL61010-2-030, CAN/CSA-C22.2 No. 61010.1, CAN/CSA-C22.2 No. 61010-2:030 ; conforme à la directive basse tension 2014/35/EU pour la sécurité des produits

Informations commerciales

Modèles

Produit	Instruments pris en charge
TBS2072B	Oscilloscope à mémoire numérique avec bande passante 70 MHz, fréquence d’échantillonnage 2 G éch./s, 2 voies, longueur d’enregistrement 5 M, garantie 5 ans. Certificat d’étalonnage traçable.
TBS2074B	Oscilloscope à mémoire numérique avec bande passante 70 MHz, fréquence d’échantillonnage 2 G éch./s, 4 voies, longueur d’enregistrement 5 M, garantie 5 ans. Certificat d’étalonnage traçable.
TBS2102B	Oscilloscope à mémoire numérique avec bande passante 100 MHz, fréquence d’échantillonnage 2 G éch./s, 2 voies, longueur d’enregistrement 5 M, garantie 5 ans. Certificat d’étalonnage traçable.
TBS2104B	Oscilloscope à mémoire numérique avec bande passante 100 MHz, fréquence d’échantillonnage 2 G éch./s, 4 voies, longueur d’enregistrement 5 M, garantie 5 ans. Certificat d’étalonnage traçable.
TBS2202B	Oscilloscope à mémoire numérique avec bande passante 200 MHz, fréquence d’échantillonnage 2 G éch./s, 2 voies, longueur d’enregistrement 5 M, garantie 5 ans. Certificat d’étalonnage traçable.
TBS2204B	Oscilloscope à mémoire numérique avec bande passante 200 MHz, fréquence d’échantillonnage 2 G éch./s, 4 voies, longueur d’enregistrement 5 M, garantie 5 ans. Certificat d’étalonnage traçable.

Options de mise à niveau de la bande passante

Options	Instruments pris en charge
SUP2-BW7T102	Mise à niveau de 70 MHz à 100 MHz sur les modèles 2 voies des oscilloscopes TBS2000B
SUP2-BW7T104	Mise à niveau de 70 MHz à 100 MHz sur les modèles 4 voies des oscilloscopes TBS2000B
SUP2-BW7T202	Mise à niveau de 70 MHz à 200 MHz sur les modèles 2 voies des oscilloscopes TBS2000B
SUP2-BW7T204	Mise à niveau de 70 MHz à 200 MHz sur les modèles 4 voies des oscilloscopes TBS2000B
SUP2-BW10T202	Mise à niveau de 100 MHz à 200 MHz sur les modèles 2 voies des oscilloscopes TBS2000B
SUP2-BW10T204	Mise à niveau de 100 MHz à 200 MHz sur les modèles 4 voies des oscilloscopes TBS2000B

Accessoires standard

Sondes

TPP0200	Sonde passive 10x (une par voie analogique) 200 MHz pour les modèles 200 MHz
TPP0100	Sonde passive 10x (une par voie analogique) 100 MHz pour les modèles 70 MHz et 100 MHz

Accessoires

071-3635-xx	Instructions de sécurité et de conformité
077-1149-xx	Manuel de programmation, disponible en
-	Cordon d’alimentation
-	Certificat d’étalonnage indiquant la traçabilité conformément aux Instituts nationaux de métrologie et à la qualification au système de qualité ISO9001

Garantie

Cinq ans de garantie couvrant les pièces et la main-d'œuvre, sauf les sondes.

Accessoires recommandés

Tektronix propose plus de 100 sondes différentes correspondant aux besoins de votre application. Pour la liste complète des sondes disponibles, consultez le site https://www.tek.com/probe-selector.

Accessoire	Description
P5100A	Sonde passive haute tension 100X 500 MHz, 2,5 kV
TDP0500	Sonde de tension différentielle TekVPI ® 500 MHz ; tension d'entrée différentielle ±42 V
THDP0200	Sonde différentielle haute tension ±1,5 kV, 200 MHz
THDP0100	Sonde différentielle haute tension ±6 kV, 100 MHz
TAP1500	Sonde de tension active TekVPI ® 1,5 GHz
TCP0020	Sonde de courant AC/DC TekVPI ® 50 MHz, 20 A
TCP0030A	Sonde de courant AC/DC TekVPI ® 120 MHz, 30 A
TCP0150	Sonde de courant AC/DC TekVPI ® 20 MHz, 150 A
TCP2020	Sonde de courant CA/CC 50 MHz, 20 A
P5200A	Sonde différentielle haute tension 50 MHz, 50X/500X
P5202A²	Sonde différentielle haute tension 100 MHz, 640 V
P5205A²	Sonde différentielle haute tension 100 MHz, 1,3 kV
P5210A²	Sonde différentielle haute tension 50 MHz, 5,6 kV

Accessoires

ACD2000: Mallette de transport souple pour l’instrument TBS2000B 2 voies
ACD4000B: Mallette de transport souple pour l’instrument TBS2000B 4 voies
TPA-BNC: Adaptateur BNC TekVPI®/TekProbe®
TEK-DPG: Générateur d’impulsions pour la compensation des sondes (connecteur TekVPI®)
067-1686-XX: Matériel de compensation et d’étalonnage des mesures d’alimentation
TEK-USB-488: Adaptateur GPIB/USB
TEK-USB-WIFI: Adaptateur USB Wi-Fi³ adaptateur pour la gamme TBS2000B uniquement
RMB2020: Kit de montage en rack pour TBS2072B, TBS2102B, TBS2202B
RMB2040: Kit de montage en rack pour TBS2074B, TBS2104B, TBS2204B

Options des instruments

Prise secteur - Options

Opt. A0: Prise électrique Amérique du Nord (115 V, 60 Hz)
Opt. A1: Prise électrique universelle Europe (220 V, 50 Hz)
Opt. A2: Prise électrique Royaume-Uni (240 V, 50 Hz)
Opt. A3: Prise électrique Australie (240 V, 50 Hz)
Opt. A4: Prise électrique Amérique du Nord (240 V, 50 Hz)
Opt. A5: Prise électrique Suisse (220 V, 50 Hz)
Opt. A6: Prise électrique Japon (100 V, 50/60 Hz)
Opt. A10: Prise électrique Chine (50 Hz)
Opt. A11: Prise électrique Inde (50 Hz)
Opt. A12: Prise électrique Brésil (60 Hz)
Opt. A99: Pas de cordon d'alimentation

Opt E1: Universel Europe, Royaume-Uni et Suisse

Options de langue

Opt. L0: Cache de la face avant en anglais
Opt. L1: Cache de la face avant en Français
Opt. L2: Cache de la face avant en Italien
Opt. L3: Cache de la face avant en Allemand
Opt. L4: Cache de la face avant en Espagnol
Opt. L5: Cache de la face avant en Japonais
Opt. L7: Cache de la face avant en Chinois simplifié
Opt. L8: Cache de la face avant en Chinois traditionnel
Opt. L9: Cache de la face avant en Coréen
Opt. L10: Cache de la face avant en Russe
Opt. L99: Pas de manuel

Les options linguistiques comprennent le cache de la face avant traduite pour la ou les langues choisies.

Options d'étalonnage

Opt. C3: Service d’étalonnage 3 ans. Inclut un étalonnage avec traçabilité ou une vérification fonctionnelle de l’instrument, le cas échéant, pour les étalonnages recommandés. La couverture comprend l’étalonnage initial, plus deux ans supplémentaires d’étalonnage.
Opt. C5: Service d’étalonnage 5 ans. Inclut un étalonnage avec traçabilité ou une vérification fonctionnelle de l’instrument, le cas échéant, pour les étalonnages recommandés. La couverture comprend l’étalonnage initial, plus quatre ans supplémentaires d’étalonnage.
Opt. D1: Rapport de données d’étalonnage
Opt. D3: Rapport de données d’étalonnage 3 ans (avec option C3).
Opt. D5: Rapport de données d’étalonnage 5 ans (avec option C5).
Opt. T3: Plan de protection totale de trois ans comprenant la réparation ou le remplacement des pièces en usure normale, les dommages accidentels et dus aux décharges électrostatiques et aux surcharges électriques, ainsi qu’une maintenance préventive. Temps de traitement de 5 jours et accès prioritaire à l’assistance clientèle.
Opt. T5: Plan de protection totale de cinq ans comprenant la réparation ou le remplacement des pièces en usure normale, les dommages accidentels et dus aux décharges électrostatiques et aux surcharges électriques, ainsi qu’une maintenance préventive. Temps de traitement de 5 jours et accès prioritaire à l’assistance clientèle.

Les sondes et accessoires ne sont pas couverts par la garantie de l’oscilloscope et les offres de maintenance. Voir la fiche technique de chaque sonde et accessoire pour connaître leur garantie et les conditions d'étalonnage.

²Nécessite l’adaptateur TekVPI TPA-BNC.

³Conformité aux régulations CE, FCC et IC certifiée. Disponible en Australie, au Canada, en Chine, dans l’UE, en Nouvelle-Zélande et aux États-Unis. Pour obtenir des informations sur d’autres adaptateurs Wi-Fi compatibles, consultez Adaptateurs Wi-Fi USB compatibles sous Spécifications des ports d’entrée/sortie.

	Tektronix est certifié ISO 9001 et ISO 14001 par l'organisme de qualité SRI.
	Les produits sont conformes à la norme IEEE 488.1-1987, RS-232-C et aux codes et formats standard de Tektronix.
	Domaine des produits évalué : organisation, étude/développement et fabrication d'instruments électroniques de test et de mesure.

3GF-61509-3
