PSPL5320B 11 GHz Differential Pulse Splitter
PSPL5320B Datasheet
Les produits figurant sur cette fiche technique ne sont plus vendus par Tektronix.
Référez-vous à Tektronix Encore pour les équipements de test reconditionnés.
Consultez l'assistance et les informations de garantie pour ces produits.
![](/-/media/datasheets/pspl5320bdatasheet6415371sjpg.jpg?h=54&iar=0&w=180)
PSPL5320B Datasheet
The PSPL5320B BALUN is a broadband differential pulse splitter. A signal fed into the 50 Ω input is split equally into two 50 Ω outputs. One output is the same polarity as the input, while the other output is inverted in polarity. The PSPL5320B has a fast 31 ps rise time and a bandwidth from 5 kHz to 11 GHz. The PSPL5320B can also be used as an algebraic differential signal combiner. All three ports are matched to 50 Ω.

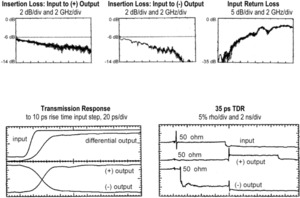

Typical performance
![PSPL5320B-Datasheet-641537-9-N.jpg PSPL5320B-Datasheet-641537-9-N](/-/media/sites/default/files/datasheets/pspl5320b/pspl5320b-datasheet-641537-9-n.jpg)
Specifications
Parameter 1 | Value |
---|---|
Rise time (10%-90%) | 31 ps typical, 45 ps maximum |
Bandwidth (-3 dB) | 11 GHz |
Insertion Loss | 6.5 dB nominal |
Impedance | 50 Ω |
Refl. Coeff. (35 ps TDR)
input
(+) output (-) output |
7 ns
+3%, t > 8 ns -12%, t > 1 ns |
Max. Input | 0.75 Watts |
Delay | 4.1 ns |
Diff. Delay Balance (step response) | ± 5 ps maximum |
Diff. Balance (step response) | 7 ns |
Sag Time Constant | 35 μs (1/e) |
Return Loss | 0.1 20 dB -1.5 dB/GHz*f(GHz) |
Low Freq. Cutoff | 5 kHz (-3 dB) |
Connectors | SMA jacks (f) |
Weight | 2.7 lbs (1.2 kg) |
Dimensions | 2 x 4 x 8 in (5.1 x 10.2 x 20. 3 cm) |
Warranty | One year |

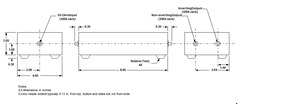

- Mechanical dimensions
![PSPL5320B-Datasheet-641537-10-N.jpg PSPL5320B-Datasheet-641537-10-N](/-/media/sites/default/files/datasheets/pspl5320b/pspl5320b-datasheet-641537-10-n.jpg)
1 All parameters listed are typical unless max/min guaranteed limits are provided.
Ordering information
Models
- PSPL5320B
- Diff pulse splitter-Balun, SMA, J-J-J
