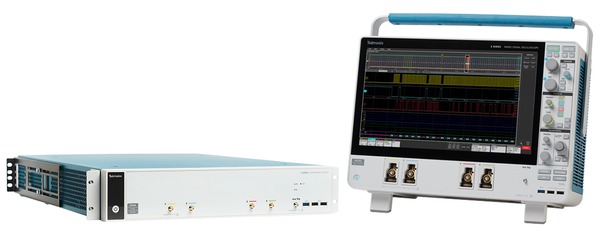

Numériseur profil bas Série 6

Caractéristiques

Toutes les spécifications sont garanties, sauf mention contraire. Toutes les caractéristiques s’appliquent à tous les modèles sauf indication contraire.

Présentation du modèle

¹Spécification garantie, immédiatement après SPC, ajouter 2 % pour chaque modification de 5 °C de la température ambiante.

²Spécification garantie, immédiatement après SPC, ajouter1 % pour chaque modification de 5 °C de la température ambiante. Parfois utilisé en pleine échelle pour effectuer une comparaison avec d’autres fabricants.

Système vertical

Couplage d'entrée

CC

Impédance d’entrée 50 Ω, couplée CC

50 Ω ± 3 %

Plage de sensibilité d'entrée

50 Ω

1 mV/div à 1 V/div, dans une séquence 1-2-5

Remarque : 1 mV/div correspond à 2 fois le zoom numérique de 2 mV/div.

Tension d’entrée maximum

50 Ω : 2,5 V_effà des tensions < 100 mV/div, avec crêtes ≤ ± 20 V (rapport cyclique ≤ 6,25 %)

50 Ω : 5 V_effà des tensions ≥ 100 mV/div, avec crêtes ≤ ± 20 V (rapport cyclique ≤ 6,25 %)

Nombre de bits effectifs (ENOB), standard

2 mV/div, mode Haute résolution, 50 Ω, entrée 10 MHz avec plein écran à 90 %

Bande passante	ENOB
4 GHz	5,9
3 GHz	6,1
2,5 GHz	6,2
2 GHz	6,35
1 GHz	6,8
500 MHz	7,2
350 MHz	7,4
250 MHz	7,5
200 MHz	7,75
20 MHz	8,8



50 mV/div, mode Haute résolution, 50 Ω, entrée 10 MHz avec plein écran à 90 %

Bande passante	ENOB
4 GHz	7,25
3 GHz	7,5
2,5 GHz	7,6
2 GHz	7,8
1 GHz	8,2
500 MHz	8,5
350 MHz	8,8
250 MHz	8,9
200 MHz	9
20 MHz	9,8

2 mV/div, mode Echantillon, 50 Ω, entrée 10 MHz avec plein écran à 90 %

Bande passante	ENOB
8 GHz	5,1
7 GHz	5,3
6 GHz	5,5
5 GHz	5,65
4 GHz	5,9
3 GHz	6,05
2,5 GHz	6,2
2 GHz	6,35
1 GHz	6,8
500 MHz	7,2
350 MHz	7,3
250 MHz	7,5
200 MHz	7,3
20 MHz	7,6



50 mV/div, mode Echantillon, 50 Ω, entrée 10 MHz avec plein écran à 90 %

Bande passante	ENOB
8 GHz	6,5
7 GHz	6,6
6 GHz	6,8
5 GHz	7
4 GHz	7,2
3 GHz	7,4
2,5 GHz	7,6
2 GHz	7,7
1 GHz	8,2
500 MHz	8,4
350 MHz	8,7
250 MHz	8,8
200 MHz	7,8
20 MHz	7,9

Équilibre CC

0,1 div avec impédance d’entrée de numériseur de DC-50 Ω (50 Ω en terminaison)

0,2 div à 1 mV/div avec impédance d’entrée de numériseur de DC-50 Ω (50 Ω en terminaison)

Plage de positions

± 5 divisions

Plages de décalage, maximum



Le signal d’entrée ne doit pas dépasser la tension d’entrée maximum pour le chemin d’entrée 50 Ω.

Valeur volts/div	Maximum offset range, 50 Ω Input
1 mV/div - 99 mV/div	± 1 V
100 mV/div - 1 V/div	± 10 V

Précision de décalage

± (0,005 X | décalage - position | + équilibre CC) ; décalage, position et équilibre CC en unités de Volts

Sélections de bandes passantes

Modèle 8 GHz, 50 Ohm

20 MHz, 200 MHz, 250 MHz, 350 MHz, 500 MHz, 1 GHz, 2 GHz, 2,5 GHz, 3 GHz, 4 GHz, 5 GHz, 6 GHz, 7 GHz et 8 GHz

Modèle 6 GHz, 50 Ohm

20 MHz, 200 MHz, 250 MHz, 350 MHz, 500 MHz, 1 GHz, 2 GHz, 2,5 GHz, 3 GHz, 4 GHz, 5 GHz et 6 GHz

Modèle 4 GHz, 50 Ohm

20 MHz, 200 MHz, 250 MHz, 350 MHz, 500 MHz, 1 GHz, 2 GHz, 2,5 GHz, 3 GHz et 4 GHz

Modèle 2,5 GHz, 50 Ohm

20 MHz, 200 MHz, 250 MHz, 350 MHz, 500 MHz, 1 GHz, 2 GHz et 2,5 GHz

Modèle 1 GHz, 50 Ohm

20 MHz, 200 MHz, 250 MHz, 350 MHz, 500 MHz et 1 GHz

Filtrage de la bande passante optimisé pour

Planéité ou réponse transitoire

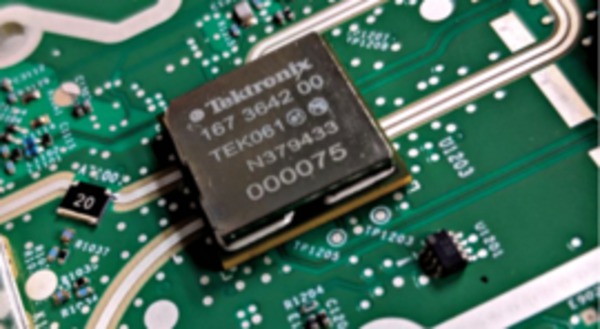

Bruit aléatoire, efficace, type

50 Ω, standard



25 Géch/s, mode Echantillon, efficace

V/div		1 mV/div	2 mV/div	5 mV/div	10 mV/div	20 mV/div	50 mV/div	100 mV/div	1 V/div
8 GHz		158 μV	158 μV	208 μV	342 μV	630 μV	1,49 mV	3,46 mV	29,7 mV
7 GHz		141 μV	143 μV	192 μV	311 μV	562 μV	1,31 mV	3,11 mV	26,2 mV
6 GHz		127 μV	127 μV	165 μV	274 μV	489 μV	1,18 mV	2,71 mV	23,6 mV
5 GHz		112 μV	113 μV	149 μV	239 μV	446 μV	1,05 mV	2,42 mV	21,1 mV

12,5 Géch/s, mode Haute résolution, efficace

V/div		1 mV/div	2 mV/div	5 mV/div	10 mV/div	20 mV/div	50 mV/div	100 mV/div	1 V/div
4 GHz		97,4 μV	98,7 μV	124 μV	192 μV	344 μV	817 μV	1,92 mV	16,3 mV
3 GHz		82,9 μV	84 μV	105 μV	160 μV	282 μV	680 μV	1,62 mV	13,6 mV
2,5 GHz		76,5 μV	77,5 μV	93,8 μV	144 μV	257 μV	606 μV	1,44 mV	12,1 mV
2 GHz		68,1 μV	69,1 μV	83,6 μV	131 μV	226 μV	528 μV	1,28 mV	10,6 mV
1 GHz		54,8 μV	51,2 μV	63,4 μV	90,9 μV	160 μV	378 μV	941 μV	7,65 mV
500 MHz		39,7 μV	39,8 μV	48,1 μV	65,1 μV	115 μV	280 μV	666 μV	5,6 mV
350 MHz		33,8 μV	33,5 μV	40 μV	54,8 μV	94,3 μV	217 μV	560 μV	4,35 mV
250 MHz		30,8 μV	31,2 μV	36,1 μV	49,9 μV	80,3 μV	187 μV	482 μV	3,75 mV
200 MHz		25,3 μV	25,4 μV	29,7 μV	44 μV	70,7 μV	165 μV	445 μV	3,3 mV
20 MHz		8,68 μV	8,9 μV	10,4 μV	15,1 μV	27,5 μV	70,4 μV	158 μV	1,41 mV



Diaphonie (isolement des voies), standard

≥ -80 dB jusqu’à 2 GHz

≥ -65 dB jusqu’à 4 GHz

≥ -55 dB jusqu’à 8 GHz

pour deux voies définies sur 200 mV/div, quelles qu’elles soient.

Système horizontal

Plage de la base de temps

40 ps/div à 1 000 s/div

Plage de fréquences d’échantillonnage

6,25 éch./s à 25 Géch./s (temps réel)

50 Géch./s à 2.5 Téch./s (interpolé)

Plage de longueurs d’enregistrement

Tous les modes d’acquisition offrent une longueur d’enregistrement standard de 250 millions de points maximum, avec un minimum de 1 000, réglable par incréments de 1 échantillon.

Standard : 125 millions de points

Option 6-RL-2 : 250 millions de points

Plage s/div

Longueur d’enregistrement	1 000	10 000	100 000	1 M	10 M	62,5 M	125 M	250 M
Standard : 125 M	40 ps - 16 s	400 ps - 160 s	4 ns - 1 000 s			2,5 μs - 1 000 s	5 μs - 1 000 s	S/O
Option 6-RL-2 : 250 M	40 ps - 16 s	400 ps - 160 s	4 ps - 1 000 s			2,5 μs - 1 000 s	5 μs - 1 000 s	10 μs - 1 000 s

Imprécision d’ouverture

Durée	Gigue standard
< 1 μs	80 fs
< 1 ms	130 fs

Précision de la base de temps

±1,0 x10^-7au-delà de tout intervalle de temps ≥1 ms

Description	Spécification
Tolérance d’usine	± 12 ppb. À l’étalonnage, 25 °C en température ambiante, pour tout intervalle ≥1 ms
Stabilité thermique	±20 ppb sur l’ensemble de la plage de fonctionnement de 0 °C à 50 °C, après un temps d’immersion suffisant à température. Testé aux températures de fonctionnement
Vieillissement des cristaux	± 300 ppb. La tolérance de fréquence change à 25 °C sur une période d’un an

Précision de la mesure de l'écart de temps



 (hypothèse selon laquelle la forme du front dépend de la réponse du filtre gaussien)

La formule pour calculer la précision de la mesure de temps Delta (DTA) pour la configuration et le signal d'entrée d'un instrument donné est disponible ci-dessous en supposant un signal insignifiant au dessus de la fréquence de Nyquist :

SR₁= vitesse de montée (1^erfront) à proximité du 1^erpoint pour la mesure

SR₂= vitesse de montée (2^ndfront) à proximité du 2^ndpoint pour la mesure

N = limite de bruit garantie référencée à l’entrée (V_efficace)

TBA = précision de la base de temps ou erreur de la fréquence de référence

t _p= durée de mesure de l'écart de temps (sec)

¹Le bruit dynamique correspond au bruit apparaissant lorsqu’un signal est appliqué (par ex. une distorsion ou des erreurs d’entrelacement).

Durée maximum à la fréquence d’échantillonnage la plus élevée

5 ms (standard) ou 10 ms (option 6-RL-2, 250 millions de points)

Plage de retard de la base de temps

-10 divisions à 5 000 s

Plage de compensation

-125 ns à +125 ns avec une résolution de 40 ps (pour les modes d’acquisition Détection de crête et Enveloppe)

-125 ns à +125 ns avec une résolution de 1 ps (pour tous les autres modes d’acquisition)

Retard entre les voies analogiques, pleine bande passante, standard

≤ 10 ps pour deux voies, quelles qu’elles soient, avec impédance d’entrée définie sur 50 Ω, couplage CC avec valeur Volts/div équivalente ou supérieure à 10 mV/div

Système de déclenchement

Modes de déclenchement

Auto, Normal et Simple

Couplage du déclenchement

CC, réjection HF (atténue les signaux >50 kHz), réjection BF (atténue les signaux <50 kHz) et réjection de bruit (réduit la sensibilité)

Bande passante de déclenchement (front, impulsion et logique), standard

Modèle	Type de déclenchement	Bande passante de déclenchement
8 GHz	Front	8 GHz
8 GHz	Impulsion, Logique	4 GHz
6 GHz	Front	6 GHz
6 GHz	Impulsion, Logique	4 GHz
4 GHz, 2,5 GHz, 1 GHz :	Front, Impulsion, Logique	Bande passante produit

Sensibilité de déclenchement sur front, couplé DC, standard

Chemin	Plage	Spécification
Chemin 50 Ω	1 mV/div à 9,98 mV/div	3,0 div de CC à la bande passante de l’instrument
	≥ 10 mV/div	< 1,0 div de CC à la bande passante de l’instrument
Ligne	Tension de ligne 90 V à 264 V à une fréquence de ligne de 50 - 60 Hz	103,5 V à 126,5 V
Entrée déclenchement auxiliaire		250 mVPP, CC à 400 MHz

Sensibilité de déclenchement sur front, non couplé DC, standard

Couplage du déclenchement	Sensibilité typique
REJET BRUIT	2,5 fois les limites couplées CC
REJET HF	1 fois les limites de couplage CC, de CC à 50 kHz. Atténue les signaux au-dessus de 50 kHz.
REJET BF	1,5 fois les limites de couplage CC, pour les fréquences supérieures à 50 kHz. Atténue les signaux en dessous de 50 kHz.

Gigue de déclenchement, standard

≤ 1,5 ps_effpour le mode échantillonnage et un déclenchement sur front

≤ 7 ps_eff≤ 2 ps_effpour un déclenchement sur front et le mode FastAcq

≤ 40 ps_effpour les modes de déclenchement autres que front

≤ 40 ps_effpour l’entrée de déclenchement auxiliaire, le mode d’acquisition Echantillon et le déclenchement sur front

≤ 40 ps_rmspour l’entrée de déclenchement auxiliaire, le mode d’acquisition FastAcq et le déclenchement sur front

Gigue de déclenchement, entrée AUX, standard

≤ 200 ps_effpour le mode échantillonnage et un déclenchement sur front

≤ 220 ps_effpour un déclenchement sur front et le mode FastAcq

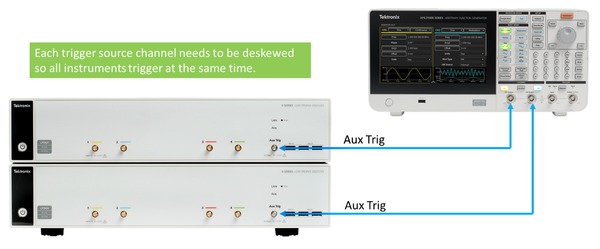

Distorsion de déclenchement d’entrée auxiliaire entre instruments, standard

Gigue de ± 100 ps sur chaque instrument avec distorsion < 450 ps ; < 550 ps au total entre les instruments. La compensation peut être effectuée manuellement afin que la distorsion voie à voie soit < 200 ps entre les instruments, avec l’entrée AUX In.

La distorsion s’améliore avec des tensions d’entrée d’impulsion ≥ 1 V_pp

Plages de niveaux de déclenchement

Source	Plage
Toute voie	± 5 divisions du centre de l’écran
Entrée déclenchement auxiliaire	± 5 V
Ligne	Constante à environ 50 % de la tension de la ligne

Cette spécification s’applique aux seuils logique et impulsion.

Compteur de fréquence de déclenchement

8 chiffres (gratuit avec l’enregistrement du produit)

Types de déclenchement

Front :

Pente positive, négative ou indifférente sur n’importe quelle voie. Le couplage inclut CC, AC, réjection du bruit, réjection HF et réjection BF.

Largeur d’impulsion :

Déclenchement possible sur la largeur d’impulsions positives ou négatives. L’événement peut être qualifié en temps ou en logique.

Délai d’attente :

Déclenchement sur un événement qui reste haut, bas ou l’un ou l’autre pendant une durée spécifiée. L’événement peut être qualifié en logique.

Runt :

Déclenchement sur une impulsion franchissant un seuil, mais ne parvenant pas à franchir un second seuil avant de franchir à nouveau le premier. L’événement peut être qualifié en temps ou en logique.

Fenêtre :

Déclenchement sur un événement qui entre, sort, reste à l’intérieur ou à l’extérieur d’une fenêtre définie par deux seuils réglables par l’utilisateur. L’événement peut être qualifié en temps ou en logique.

Logique :

Déclenchement lorsque le mot logique devient vrai, faux ou se produit simultanément avec un front d’horloge. Mot logique (AND, OR, NAND, NOR) spécifié pour toutes les voies d’entrée, définies comme haute, basse ou indifférente. Le mot logique devenant vrai peut être qualifié en temps.

Setup et Hold :

Déclenchement sur les violations de setup et hold entre une horloge et des données présentes sur une des voies d’entrée analogiques et numériques.

Temps de montée / de descente :

Déclenchement sur les fréquences de front d’impulsion supérieures ou inférieures à la vitesse spécifiée. La pente peut être positive, négative ou nulle. L’événement peut être qualifié en logique.

Séquence :

Déclenchement sur l’événement B X temps ou sur N après le déclenchement A avec remise à zéro à l’événement C. En général, les événements de déclenchement A et B peuvent être définis sur n’importe quel type de déclenchement, à quelques exceptions près : la qualification logique n’est pas prise en charge, si l’événement A ou B est défini sur Établissement et maintien, l’autre doit être défini sur Front ; la liaison Ethernet et USB haut débit (480 Mb/s) n’est pas prise en charge.

Déclenchement visuel

Qualifie les déclenchements standard en analysant toutes les acquisitions de signal et en les comparant aux zones affichées à l’écran (formes géométriques). Vous pouvez définir un nombre illimité de zones, en leur attribuant à chacune un qualificatif : Dedans, Dehors ou Sans importance. Vous pouvez définir une expression booléenne intégrant la combinaison de votre choix de zones de déclenchement visuel, afin de qualifier plus en détail les événements enregistrés dans la mémoire d’acquisition. Les formes disponibles incluent : rectangle, triangle, trapèze, hexagone et forme définie par l’utilisateur

Bus parallèle :

Déclenchement sur une valeur de données de bus parallèle. Le bus parallèle peut afficher une taille comprise entre 1 et 4 bits (à partir des voies analogiques). Les bases binaires et hexadécimales sont prises en charge.

Bus I²C (option 6-SREMBD) :

Déclenchement sur départ, départ répété, arrêt, accusé de réception manquant, adresse (7 ou 10 bits), données ou adresse et données sur bus I²C jusqu'à 10 Mbit/s.

Bus SPI (option 6-SREMBD) :

Déclenchement sur SS (Slave Select), durée d'inactivité ou données (1 à 16 mots) sur bus SPI jusqu'à 20 Mb/s

Bus RS-232/422/485/UART (option 6-SRCOMP) :

Déclenchement sur bit de début, fin de paquet, données et erreur de parité jusqu'à 15 Mb/s

Bus CAN (option 6-SRAUTO) :

Déclenchement sur début de trame, type de trame (données, distant, erreur ou surcharge), identificateur, données, identificateur et données, fin de trame, accusé de réception absent et erreur de bourrage des bits sur bus CAN jusqu’à 1 Mbits/s

Bus CAN FD (option 6-SRAUTO) :

Déclenchement sur début de trame, type de trame (données, distant, erreur ou surcharge), identificateur (standard ou étendu), données (1-8 octets), identificateur et données, fin du trame, erreur sur bus CAN FD jusqu’à 16 Mbits/s (accusé de réception. manquant, erreur de bourrage, erreur de formulaire FD, toute erreur)

Bus LIN (option 6-SRAUTO) :

Déclenchement sur synchro, identificateur, données, identificateur et données, trame de réveil, trame de veille et erreur sur bus LIN jusqu'à 1 Mb/s

Bus FlexRay (Option 6-SRAUTO) :

Déclenchement sur début de trame, bits indicateurs (normal, charge, null, sync, démarrage), ID de trame, nombre de cycles, champs d’en-tête (bits indicateurs, identificateur, longueur de la charge, CRC d’en-tête et nombre de cycles), identificateur, données, identificateur et données, fin de trame et erreur sur bus FlexRay jusqu’à 10 Mb/s

Bus SENT (option 6-SRAUTOSEN) :

Déclenchement sur début de paquet, données et statut de voie Fast, données et ID de message de voie et erreur CRC

Bus SPMI (option 6-SRPM) :

Déclenchement sur condition de début de séquence, réinitialisation, veille, arrêt, activation, authentification, lecture maître, écriture maître, lecture de registre, écriture de registre, lecture de registre étendue, écriture de registre étendue, lecture de registre étendue longue, écriture de registre étendue longue, lecture maître de bloc descripteur d’appareil, lecture esclave de bloc descripteur d’appareil, écriture 0 de registre, propriété du bus de transfert et erreur de parité

Bus USB 2.0 LS/FS/HS (option 6-SRUSB2) :

Déclenchement sur synchro, réinitialisation, arrêt momentané, reprise, fin de paquet, paquet de jeton (adresse), paquet de données, paquet d’établissement de liaison, paquet spécial, erreur sur bus USB jusqu’à 480 Mb/s.

Bus Ethernet (option 6-SRENET) :

Déclenchement sur début de trame, adresses MAC, Q-Tag MAC, longueur/type MAC, données MAC, en-tête IP, en-tête TCP, données TCP/IPV4, fin de paquet et erreur FCS (CRC) sur les bus 10BASE-T et 100BASE-TX.

Bus audio (I²S, LJ, RJ, TDM) (option 6-SRAUDIO) :

Déclenchement sur sélection de mot, synchronisation de trames ou données. Le débit maximal des données pour I²S/LJ/RJ est égal à 12,5 Mbits/s. Le débit maximum des données pour TDM est égal à 25 Mbit/s.

Bus MIL-STD-1553 (option 6-SRAERO) :

Déclenchement sur synchro, Commande (bit de transmission/réception, adresse secondaire/mode, compte de mots/compte de mode, adresse RT), État (parité, erreur de messages, instrumentation, demande d’entretien, commande de diffusion reçue, occupé, marqueur d’adresse secondaire, acceptation de contrôle de bus dynamique, marqueur terminal), Données, Temps (RT/IMG) et Erreur (erreur de parité, erreur de synchro, erreur Manchester, données non contigües) sur bus MIL-STD-1553

Bus ARINC 429 (option 6-SRAERO) :

Déclenchement sur Début de mot, Libellé, Données, Libellé et données, Fin de mot et Erreur (toute erreur, erreur de parité, erreur de mot, erreur d’intervalle) sur bus ARINC 429 jusqu’à 1 Mbit/s

Plage d’inhibition du déclenchement

0 ns à 10 secondes

Système d'acquisition

Échantillonnage

Acquisition de valeurs échantillonnées.

Détection de crête

Capture les parasites aussi faibles que à toutes les vitesses de balayage

Moyennage

De 2 à 10 240 signaux

Enveloppe

Enveloppe mini/maxi reflétant les données de détection de crête pour plusieurs acquisitions

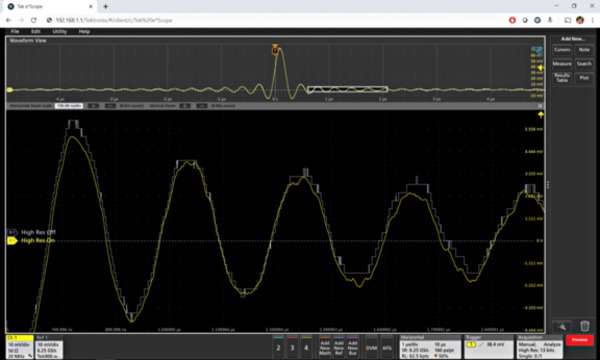

Haute résolution

Applique un filtre à réponse impulsionnelle finie (FIR) pour chaque fréquence d’échantillonnage qui maintient la bande passante la plus élevée possible pour cette fréquence d’échantillonnage, tout en empêchant le crénelage et en éliminant le bruit au niveau des convertisseurs ADC et des amplificateurs de l’oscilloscope au-delà de la bande passante utilisable pour la fréquence d’échantillonnage sélectionnée.

Le mode Haute résolution offre toujours au moins 12 bits de résolution verticale et peut atteindre 16 bits aux fréquences d’échantillonnage ≤ 625 Méch./s.

FastAcq®

La fonction FastAcq optimise l'instrument pour l'analyse de signaux dynamiques et la capture d'événements rares.

Vitesse maximale d'acquisition des signaux :

  > 500 000 signaux/s (détection de crête ou mode d’acquisition Enveloppe)

  > 30 000 signaux/s (tous les autres modes d’acquisition)

Mode Défilement

Fait défiler les échantillons séquentiels sur l’écran dans un mouvement horizontal de droite à gauche à des vitesses de base de temps de 40 ms/div et plus lentes en mode de déclenchement automatique.

FastFrame™

Mémoire d’acquisition divisée en segments.

Vitesse de déclenchement maximum > 5 000 000 de signaux par seconde

Taille de trame minimum = 50 points

Nombre de trames maximum : pour une taille de trame ≥ 1 000 points, nombre maximum de trames = longueur d’enregistrement/taille de trame.

Pour des trames de 50 points, nombre de trames maximum = 691 000

Mesures de signal

Types de curseur

Forme d’onde, Barres V, Barres H, Barres V&H

Précision de mesure de tension CC, mode d’acquisition moyennage

Type de mesure	Précision CC (en volts)
Moyenne sur ≥ 16 signaux	±((Précision du gain CC) * |mesure - (décalage - position) | + précision du décalage + 0,05 * Valeur V/div définie)
Écart en volts entre deux moyennes basses sur au moins 16 signaux capturés dans les mêmes conditions ambiantes et de configuration d’oscilloscope	± (Précision du gain CC * | mesure | + 0,1 div)

Mesures automatiques

36, que vous pouvez afficher en nombre illimité, soit sous forme de vignettes de mesure individuelles, soit collectivement dans un tableau de résultats de mesure

Mesures d’amplitude

Amplitude, Maximum, Minimum, Crête-à-crête, Suroscillation positive, Suroscillation négative, Moyenne, Valeur efficace, Valeur CA efficace, Haut, Base et Surface

Mesures temporelles

Période, Fréquence, Intervalle unité, Débit de données, Largeur d’impulsion positive, Largeur d’impulsion négative, Distorsion, Retard, Temps de montée, Temps de descente, Phase, Vitesse de montée, Vitesse de descente, Largeur de salve, Rapport cyclique positif, Rapport cyclique négatif, Niveau temporel extérieur, Temps d’établissement, Temps de maintien, Durée N périodes, Valeur temporelle élevée et Valeur temporelle faible

Mesures de gigue (standard)

TIE et Bruit de phase

Statistiques de mesure

Moyenne, Écart type, Maximum, Minimum et Population. Les statistiques sont disponibles sur l’acquisition en cours et sur l’ensemble des acquisitions.

Niveaux de référence

Des niveaux de référence personnalisés pour les mesures automatiques peuvent être spécifiés en pourcentage ou en unités. Les niveaux de référence peuvent être définis globalement pour l’ensemble des mesures, par voie ou signal source, ou pour chaque mesure individuelle.

Fenêtrage

Ecran, Curseurs, Logique, Recherche ou Temps. Indique la région où les mesures d’acquisition seront effectuées. L’option Fenêtrage peut être définie sur Mondial (affecte l’ensemble des mesures ainsi configurées) ou Local (toutes les mesures peuvent posséder un paramètre Fenêtre de temps individuel ; une seule fenêtre Local est disponible pour les actions Ecran, Curseurs, Logique et Recherche).

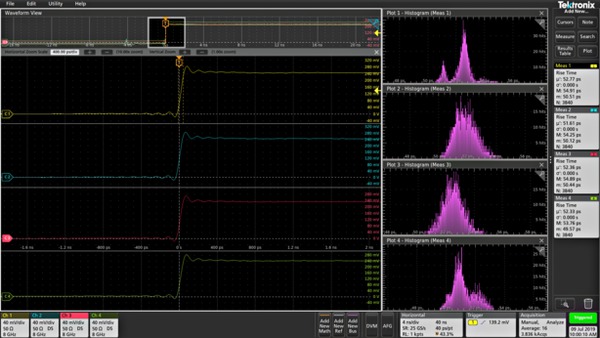

Tracés de mesure

Les tracés Évolution chronologique, Histogramme et Spectre sont disponibles pour toutes les mesures standard.

L’analyse de la gigue ajoute les éléments suivants :

Mesures

Synthèse de la gigue, TJ@BER, RJ- δδ, DJ- δδ, PJ, RJ, DJ, DDJ, DCD, SRJ, J2, J9, NPJ, F/2, F/4, F/8, Hauteur de l’œil, Hauteur de l’œil au BER, Largeur de l’œil, Largeur de l’œil au BER, Œil haut, Œil bas, Facteur Q, Bit haut, Bit bas, Amplitude de bit, Mode commun CC, Mode commun AC (crête-à-crête), Convergence différentielle, Rapport T/nT, Déviation de fréquence SSC, Taux de modulation SSC

Tracés de mesure

Diagramme de l’œil et courbe de gigue en baignoire

Diagramme de l’œil, Test de masque

Procédure automatisée de tests Réussite/Echec de masque

L’analyse de puissance ajoute les éléments suivants :

Mesures

Analyse d’entrée (fréquence, V_eff, I_eff, facteurs de crête de tension et de courant, puissance réelle, puissance apparente, puissance réactive, facteur de puissance, angle de phase, harmoniques, courant de démarrage, capacité d’entrée)

Analyse d’amplitude (amplitude de cycle, sommet de cycle, base de cycle, maximum de cycle, minimum de cycle, crête-à-crête de cycle)

Analyse du temps (période, fréquence, rapport cyclique négatif, rapport cyclique positif, largeur d'impulsion négative, largeur d'impulsion positive)

Analyse de commutation (perte de commutation, dv/dt, di/dt et zone de fonctionnement sûr, R_DSon)

Analyse magnétique (Inductance, I par rapport à Intg(V), perte magnétique, propriété magnétique)

Analyse de sortie (ondulation de ligne, ondulation de commutation, efficacité, temps d’activation, temps de désactivation)

Analyse de la réponse de fréquence (diagramme de Bode de la réponse de boucle de commande, taux de réjection de l’alimentation, impédance)

Tracés de mesure

Graphique en barres des harmoniques, tracé de trajectoire de perte de commutation et zone de fonctionnement sûr

La gestion de l’alimentation numérique ajoute les éléments suivants :

Mesures

Analyse de l’ondulation (Ondulation)

Analyse transitoire (Suroscillation, Sous-oscillation)

Analyse de la séquence d’alimentation (Activation, Désactivation)

L’option d’analyse et de débogage de la mémoire DDR3/LPDDR3 (6-DBDDR3) ajoute les éléments suivants :

Mesures

Mesures d’amplitude (AOS, AUS, Vix(ac), AOS Per tCK, AUS Per tCK, AOS Per UI, AUS Per UI)

Mesures de temps (tRPRE, tWPRE, tPST, Hold Diff, Setup Diff, tCH(avg), tCK(avg), tCL(avg), tCH(abs), tCL(abs), tJIT(duty), tJIT(per), tJIT(cc), tERR(n), tERR(m-n), tDQSCK, tCMD-CMD, tCKSRE, tCKSRX)

Opération math sur les signaux

Nombre de signaux mathématiques

Illimité

Arithmétique

Addition, soustraction, multiplication et division des signaux et des valeurs scalaires

Expressions algébriques

Définition d’expressions algébriques complexes, y compris sur les signaux, les variables réglables par l’utilisateur et les résultats des mesures paramétrées. Opérations mathématiques utilisant des équations complexes. Ex. (Intégrale (CH1 – Moyenne (CH1)) × 1,414 × VAR1)

Fonctions mathématiques

Inversion, Intégration, Différentielle, Racine carrée, Exponentielle, Log 10, Log e, Abs, Plafond, Plancher, Mini, Maxi, Degrés, Radians, Sin, Cos, Tan, ASin, ACos et ATan

Opérations relationnelles

Résultat logique des comparaisons >, <, ≥, ≤, = et ≠

Logique

AND, OR, NAND, NOR, XOR et EQV

Fonctions de filtrage

Filtres configurables par l’utilisateur. Les utilisateurs spécifient un fichier qui contient les coefficients du filtre.

Fonctions FFT

Amplitude spectrale et phase, spectres réel et imaginaire

Unités verticales FFT

Amplitude : Linaire et Log (dBm)

Phase : Degrés, Radians et Retard groupé

Fonctions de fenêtrage FFT

Hanning, Rectangulaire, Hamming (fenêtrage), Blackman-Harris, Flattop2, Gaussien, Kaiser-Bessel et TekExp

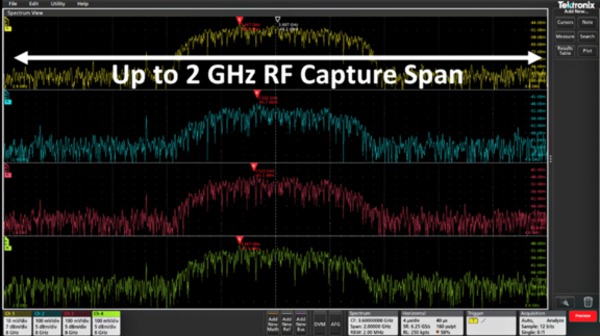

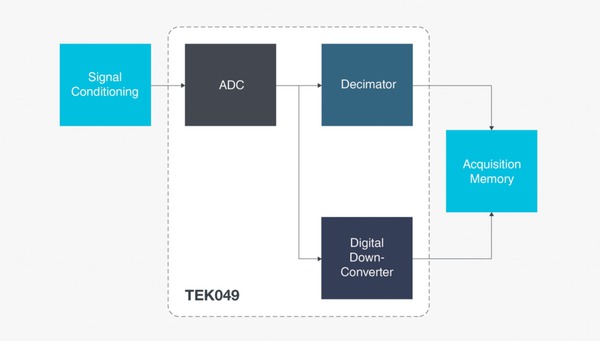

Vue Spectre

Fréquence centrale

Limitée par la bande passante analogique de l’instrument

Plage

74,5 Hz – 1,25 GHz (standard)

74,5 Hz – 2 GHz (option 6-SV-BW-1)

Réglage approximatif dans une séquence 1-2-5

Représentations RF/Temps

Amplitude/temps, fréquence/temps, phase/temps

Bande passante de résolution (RBW)

93 μHz à 62,5 MHz

93 μHz à 100 MHz (option 6-SV-BW-1)

Types de fenêtre et facteurs

Type de fenêtre	Facteur
Blackman-Harris	1,90
Flat-Top 2	3,77
Hamming	1,30
Hanning	1,44
Kaiser-Bessel	2,23
Rectangulaire	0,89

Temps du spectre

Facteur de fenêtre FFT / RBW

Niveau de référence

Le niveau de référence est défini automatiquement par le paramètre Volts/div de la voie analogique

Plage de configuration : -42 dBm à +44 dBm

Position verticale

-100 à +100 divisions

Unités verticales

dBm, dBµW, dBmV, dBµV, dBmA, dBµA

Recherche

Nombre de recherches

Illimité

Types de recherche

Recherche dans les enregistrements longs afin de trouver toutes les occurrences des critères spécifiées par l’utilisateur, notamment : fronts, largeurs d’impulsion, délais d’attente, petites impulsions, violations de fenêtre, séquences logiques, violations d’établissement et de maintien, temps de montée/descente et événements de protocole de bus. Vous pouvez consulter les résultats de la recherche dans la fenêtre d’affichage du signal ou dans le tableau des résultats.

Écran

Type d’écran

Moniteur externe

Horizontal 1 920 pixels x Vertical 1 080 pixels (haute définition)

Modes d’affichage

Chevauchement : affichage d’oscilloscope traditionnel où les tracés se chevauchent.

Empilé : mode d’affichage où chaque signal est placé dans sa propre tranche, permettant de visualiser l’ensemble de la plage ADC tout en séparant clairement les différents signaux. Vous pouvez également superposer des groupes de voie dans une tranche, afin de simplifier la comparaison visuelle des signaux.

Zoom

Prise en charge du zoom horizontal et vertical dans toutes les vues de signal et de tracé.

Interpolation

Sinus(x)/x et linéaire

Styles de signaux

Vecteurs, points, persistance variable et persistance infinie.

Réticules

Réticules fixes et mobiles, sélectionnables dans les modes Grille, Temps, Complet et Aucun

Palettes de couleurs

Normale et inversée pour les captures d’écran

L’utilisateur peut sélectionner des couleurs de signal individuelles

Format

YT, XY et XYZ

Interface utilisateur en langue locale

Anglais, Japonais, Chinois simplifié, Chinois traditionnel, Français, Allemand, Italien, Espagnol, Portugais, Russe, Coréen.

Aide en langue locale

Anglais, Japonais, Chinois simplifié

Générateur de fonctions arbitraires en option

Types de fonction

Arbitraire, sinusoïdale, carré, impulsion, rampe, triangle, niveau CC, gaussienne, lorentz, montée/descente exponentielle, sinus(x)/x, bruit aléatoire, demi-sinus verse, cardiaque

Plage d'amplitude

Les valeurs indiquées correspondent à des tensions crête-à-crête.

Signal	50 Ω	1 MΩ
Arbitraire	10 mV à 2.5 V	20 mV à 5 V
Sinus	10 mV à 2,5 V	20 mV à 5 V
Carré	10 mV à 2,5 V	20 mV à 5 V
Impulsion	10 mV à 2,5 V	20 mV à 5 V
Rampe	10 mV à 2,5 V	20 mV à 5 V
Triangle	10 mV à 2,5 V	20 mV à 5 V
Gaussien	10 mV à 1,25 V	20 mV à 2,5 V
Lorentz	10 mV à 1,2 V	20 mV à 2,4 V
Montée exponentielle	10 mV à 1,25 V	20 mV à 2,5 V
Descente exponentielle	10 mV à 1,25 V	20 mV à 2,5 V
Sinus(x)/x	10 mV à 1,5 V	20 mV à 3,0 V
Bruit aléatoire	10 mV à 2,5 V	20 mV à 5 V
Demi-sinus verse	10 mV à 1,25 V	20 mV à 2,5 V
Cardiaque	10 mV à 2,5 V	20 mV à 5 V

Signal sinusoïdal

Plage de fréquences

0,1 Hz à 50 MHz

Résolution de la définition de fréquence

0,1 Hz

Précision de la fréquence

130 ppm (fréquence ≤ 10 kHz), 50 ppm (fréquence > 10 kHz)

Ceci concerne les signaux Sinus, Rampe, Carré et Impulsion uniquement.

Plage d'amplitude

20 mV_pp à 5 V_pp dans Hi-Z ; 10 mV_pp à 2,5 V_pp dans 50 Ω

Planéité d’amplitude, standard

± 0,5 dB à 1 kHz

± 1,5 dB à 1 kHz pour des amplitudes < 20 mV_pp

Distorsion harmonique totale, standard

1 % pour une amplitude ≥ 200 mV_ppdans la charge 50 Ω

2,5 % pour une amplitude > 50 mV ET < 200 mV_ppsur charge 50 Ω

Ceci concerne les signaux Sinus uniquement.

Plage dynamique libre pour les parasites, standard

40 dB (V_pp≥ 0,1 V); 30 dB (V_pp≥ 0,02 V), charge 50 Ω

Signal carré ou d’impulsion

Plage de fréquences

0,1 Hz à 25 MHz

Résolution de la définition de fréquence

0,1 Hz

Précision de la fréquence

130 ppm (fréquence ≤ 10 kHz), 50 ppm (fréquence > 10 kHz)

Plage d'amplitude

20 mV_pp à 5 V_pp dans Hi-Z ; 10 mV_pp à 2,5 V_pp dans 50 Ω

Plage de rapport cyclique

Valeur la plus élevée entre 10 % à 90 % et 10 ns d’impulsion minimum

La durée d’impulsion minimum s’applique aussi bien au temps de début et au temps d’arrêt, le rapport cyclique maximum sera donc réduit aux fréquences élevées, pour conserver un temps d’arrêt de 10 ns.

Résolution du rapport cyclique

0,1 %

Largeur d’impulsion minimum, standard

10 ns. Il s’agit de la durée minimum des temps de fonctionnement ou d’arrêt.

Temps de montée/descente, standard

5 ns, 10 % - 90 %

Résolution de la largeur des impulsions

100 ps

Suroscillation, standard

<  % pour les mesures de signal supérieures à 100 mV_pp

Cela s’applique à la suroscillation de la transition sur front ascendant (Suroscillation +) et sur front descendant (Suroscillation -).

Asymétrie, standard

±1 % ±5 ns pour un rapport cyclique de 50 %

Gigue, standard

< 60 ps TIE_eff, ≥ 100 mV_pp d’amplitude, 40 %-60 % de rapport cyclique

Signal de rampe ou triangulaire

Plage de fréquences

0,1 Hz à 500 kHz

Résolution de la définition de fréquence

0,1 Hz

Précision de la fréquence

130 ppm (fréquence ≤ 10 kHz), 50 ppm (fréquence > 10 kHz)

Plage d'amplitude

20 mV_pp à 5 V_pp dans Hi-Z ; 10 mV_pp à 2,5 V_pp dans 50 Ω

Symétrie variable

0 % - 100 %

Résolution de la symétrie

0,1 %

Plage de niveaux CC

± 2,5 V dans Hi-Z

± 1,25 V dans 50 Ω

Plage d’amplitudes de bruit aléatoire

20 mV_ppà 5 V_ppdans Hi-Z

10 mV_ppà 2,5 V_ppdans 50 Ω

Sinus(x)/x

Fréquence maximum

2 MHz

Impulsion gaussienne, Demi-sinus verse et Impulsion Lorentz

Fréquence maximum

5 MHz

Impulsion Lorentz

Plage de fréquences

0,1 Hz à 5 MHz

Plage d'amplitude

20 mV_pp à 2,4 V_pp dans Hi-Z

10 mV_ppà 1,2 V_ppdans 50 Ω

Cardiaque

Plage de fréquences

0,1 Hz à 500 kHz

Plage d'amplitude

20 mV_pp à 5 V_pp dans Hi-Z

10 mV_ppà 2,5 V_ppdans 50 Ω

Arbitraire

Profondeur mémoire

1 à 128 k

Plage d'amplitude

20 mV_pp à 5 V_pp dans Hi-Z

10 mV_ppà 2,5 V_ppdans 50 Ω

Vitesse de répétition

0,1 Hz à 25 MHz

Fréquence d’échantillonnage

250 Méch./s

Précision de l’amplitude du signal

±[ (1,5 % du réglage de l’amplitude crête/crête) + (1,5 % du réglage du décalage CC absolu) + 1 mV ] (fréquence = 1 kHz)

Résolution de l’amplitude du signal

1 mV (Hi-Z)

500 μV (50 Ω)

Précision de la fréquence des signaux sinusoïdaux et de rampe

130 ppm (fréquence ≤ 10 kHz)

50 ppm (fréquence > 10 kHz)

Plage de décalage CC

± 2,5 V dans Hi-Z

± 1,25 V dans 50 Ω

Résolution du décalage CC

1 mV (Hi-Z)

500 μV (50 Ω)

Précision du décalage CC

+/-[ (1,5 % du paramètre de tension de décalage absolu) + 1 mV ]

Ajouter 3 mV d'incertitude par variation de 10°C à partir de la température ambiante de 25°C

Voltmètre numérique (DVM)

Types de mesures

CC, CA_eff+CC, CA_eff, mesure de la fréquence de déclenchement

Résolution de tension

4 chiffres

Précision de la tension

CC :

± (1,5 % |mesure - décalage - position|) + (0,5 % |(décalage - position)|) + (0,1 * Volts/div))

Déclassement à 0,100 %/°C de |mesure - décalage - position| au dessus de 30 °C

Signal ± 5 divisions par rapport au centre de l’écran

CA :

± 3 % (40 Hz à 1 kHz) sans contenu d’harmonique hors de la plage 40 Hz à 1 kHz

CA, standard : ± 2 % (20 Hz à 10 kHz)

Pour les mesures CA, les réglages verticaux de la voie d’entrée doivent permettre au signal d’entrée V_ppde couvrir de 4 à 10 divisions, et être parfaitement visibles à l’écran.

Compteur de fréquence de déclenchement

Résolution

8 chiffres

Précision

± (1 compte + précision de la base de temps * fréquence d’entrée)

Le signal doit être d’au moins 8 mV_ppou 2 div, à la plus haute valeur des deux.

Fréquence d’entrée maximum

10 Hz à la bande passante maximum de la voie analogique

Le signal doit être d’au moins 8 mV_ppou 2 div, à la plus haute valeur des deux.

Processeur

Processeur hôte

Intel i5-4400E, 2,7 GHz, 64 bits, processeur Dual Core

Stockage interne

≥ 80 Go. Format : carte m.2 de 80 mm avec interface SATA-3

Système d’exploitation

SE embarqué en circuit fermé. Aucun accès n’est possible au système de fichiers du SE.

Ports d’entrée/sortie

Connecteur DisplayPort

Connecteur DisplayPort 20 broches, qui permet d’afficher l’écran de l’oscilloscope sur un écran ou un projecteur externe.

Connecteur DVI

Connecteur DVI-I 29 broches, qui permet d’afficher l’écran de l’oscilloscope sur un écran ou un projecteur externe.

VGA

Connecteur femelle DB-15, qui permet d'afficher l'écran de l'oscilloscope sur un écran ou un projecteur externe

Signal compensateur de sonde, standard

Connexion :

Connecteurs situés en bas à droite de l’instrument, sur la face avant

Amplitude :

0 à 2,5 V

Fréquence :

1 kHz

Impédance de source :

1 kΩ

Entrée de référence externe

Le système de base de temps peut effecteur un verrouillage de phase sur une référence externe de 10 MHz .

Il existe deux plages pour l’horloge de référence.

L’instrument peut accepter une horloge de référence haute précision de 10 MHz ± 2 ppm ou une horloge de référence de moindre précision de 10 MHz ± 1 kppm.

Interface USB (Hôte, ports périphériques)

Ports USB hôte sur face avant : deux ports USB 2.0 haut débit, un port USB 3.0 très haut débit

Ports USB hôte sur panneau arrière : deux ports USB 2.0 haut débit, deux ports USB 3.0 très haut débit

Ports périphériques USB sur panneau arrière : un port USB 3.0 très haut débit offrant la prise en charge USBTMC et une vitesse de transfert jusqu’à 800 Mb/s.

Interface Ethernet

10/100/1000 Mb/s

Sortie auxiliaire

Connecteur BNC sur la face arrière La sortie peut être configurée pour fournir une impulsion négative ou positive lorsque l’oscilloscope se déclenche, la sortie interne d’horloge de référence de l’oscilloscope, ou encore une impulsion de synchronisation AFG.

Caractéristique	Limites
Tension de sortie (HI)	≥ 2,5 V en circuit ouvert ; ≥ 1,0 V pour une charge de 50 Ω à la terre
Tension de sortie (LO)	≤ 0,7 V pour une charge de ≤ 4 mA ; ≥ 0,25 V pour une charge de 50 Ω à la terre

Verrou Kensington

La fente de sécurité de la face arrière peut accueillir un verrou Kensington standard.

LXI

Classe : LXI 2016

Version : 1.5

Source d’alimentation

Alimentation

Consommation électrique

360 Watts maximum

Tension de source

100 - 240 V ±10 % à 50 Hz-60 Hz

115 V ±10% à 400 Hz

Caractéristiques physiques

Dimensions

Hauteur : 87,3 mm (3,44 po)

Largeur : 432 mm (17,01 po)

Profondeur : 605,7 mm (23,85 po)

Adapté aux baies d’une profondeur de 610 à 813 mm

Poids

13,34 kg

Refroidissement

L’espacement requis pour un refroidissement adéquat est d’au moins 50,8 mm à droite et à gauche de l’instrument. L’air traverse l’instrument de gauche à droite.

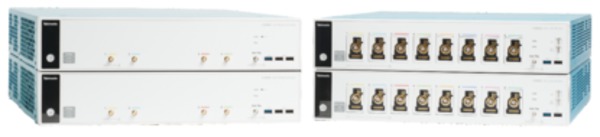

Configuration pour montage en baie

Kit de montage en baie 2U inclus dans la configuration standard

Spécifications environnementales

Température

En fonctionnement

+0 °C à +50 °C

Hors fonctionnement

-20 °C à +60 °C

Humidité

En fonctionnement

5 à 90 % d'humidité relative (% HR) jusqu'à 40 °C

5 % d'humidité relative entre 40 et 50 °C, sans condensation

Hors fonctionnement

5 à 90 % d'humidité relative (% HR) jusqu'à 60 °C, sans condensation

Altitude

En fonctionnement

Jusqu'à 3 000 mètres

Hors fonctionnement

Jusqu'à 12 000 mètres

Environnement, sécurité et compatibilité électromagnétique (CEM)

Réglementation

Marquage CE pour l’Union Européenne et agrément CSA pour les États-Unis et le Canada

Conforme RoHS

Logiciel

Logiciel

Pilote IVI

Fournit une interface de programmation d'instruments standard pour des applications courantes comme LabVIEW, LabWindows/CVI, Microsoft .NET et MATLAB. Compatible avec Python, C/C++/C# et de nombreux autres langages, via VISA.

e*Scope®

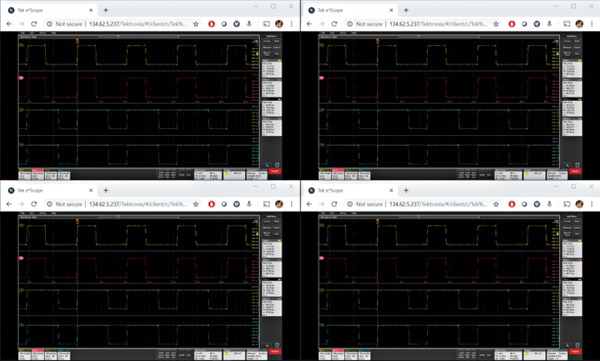

Permet de contrôler l’oscilloscope sur une connexion réseau au moyen d’un navigateur web standard. Il vous suffit de saisir l’adresse IP ou le nom de l’oscilloscope sur le réseau et une page Web s’ouvre dans le navigateur. Transférez et enregistrez les réglages, les signaux, les mesures et les copies d’écran ou modifiez les commandes en direct directement à partir du navigateur web.

Interface Web LXI

Connectez-vous à l’oscilloscope au moyen d’un navigateur Web standard, en saisissant simplement l’adresse IP de l’oscilloscope ou le nom du réseau dans la barre d’adresses du navigateur. L’interface Web permet d’afficher l’état et la configuration de l’instrument, l’état et les modifications des paramètres réseau, et de contrôler l’instrument via la télécommande sur le web e*Scope. Toutes les interactions sur le Web sont conformes à la spécification LXI, version 1.5.

Exemples de programmation

La programmation sur les plates-formes Série 5 et 6 n’a jamais été aussi facile ! Le manuel du programmateur et le site GitHub vous offrent de nombreux exemples et commandes qui vous aideront à faire vos premiers pas dans l’automatisation à distance de votre instrument. Reportez-vous à la section https://github.com/tektronix/Programmatic-Control-Examples.

Informations de commande

Observez les étapes suivantes pour sélectionner l’instrument et les options qui conviennent le mieux, en fonction de vos besoins de mesure.

Étape 1

Commencez par sélectionner le modèle.

Modèle	Nombre de voies
LPD64	4

Chaque modèle comprend les éléments suivants :
Attaches pour montage en baie installées
Un manuel d’instructions d’installation et de sécurité (en anglais, français et allemand)
Aide intégrée
Un cordon d’alimentation
Un certificat d’étalonnage indiquant la traçabilité conformément aux Instituts nationaux de métrologie et à la qualification au système de qualité ISO9001/ISO17025
Une garantie d’un an couvrant les pièces et la main-d'œuvre de l'instrument.

Étape 2

Configuration du numériseur à profil bas en sélectionnant la bande passante de voie analogique souhaitée

Sélectionnez la bande passante souhaitée parmi les options suivantes. Vous pourrez effectuer la mise à niveau ultérieurement, en achetant une option de mise à niveau.

Option de bande passante	Bande passante
6-BW-1000	1 GHz
6-BW-2500	2,5 GHz
6-BW-4000	4 GHz
6-BW-6000	6 GHz
6-BW-8000	8 GHz

Étape 3

Ajout d’une fonctionnalité d’instrument

Vous pouvez acheter une fonctionnalité en même temps que l’instrument ou ultérieurement à l’aide d’un kit de mise à niveau.

Option d’instrument	Fonctionnalité intégrée
6-RL-2	Extension de la longueur d’enregistrement de 125 M points/voie à 250 M points/voie
6-AFG	Ajout d’un générateur de fonctions arbitraires

Étape 4

Ajout de fonctionnalités de recherche, de décodage et de déclenchement de bus série en option

Choisissez la prise en charge série dont vous avez besoin aujourd’hui, parmi les options d’analyse série suivantes. Vous pouvez mettre cet élément à niveau ultérieurement, en achetant un kit de mise à niveau.

Option d’instrument	Bus série pris en charge
6-SRAERO	Aérospatiale (MIL-STD-1553, ARINC 429)
6-SRAUDIO	Audio (I2S, LJ, RJ, TDM)
6-SRAUTO	Automobile (CAN, CAN FD, LIN, FlexRay et décodage des symboles CAN)
6-SRAUTOEN1	Analyse série Automotive Ethernet 100BASE-T1
6-SRAUTOSEN	Capteur automobile (SENT)
6-SRCOMP	Informatique (RS-232/422/485/UART)
6-SREMBD	Embarqué (I2C, SPI)
6-SRENET	Ethernet (10BASE-T, 100BASE-TX)
6-SRI3C	MIPI I3C (I3C décodage et recherche uniquement)
6-SRPM	Gestion de l’alimentation (SPMI)
6-SRSPACEWIRE	Analyse série Spacewire
6-SRUSB2	USB (USB2.0 LS, FS, HS)

Étape 5

Ajout d’une analyse de mémoire en option

Option d’instrument	Analyse avancée
6-DBDDR3	Analyse et débogage DDR3 et LPDDR3

Étape 6

Ajout de fonctionnalités d’analyse en option

Option d’instrument	Analyse avancée
6-DJA	Analyses avancées de la gigue et de l’œil
6-PWR	Mesure et analyse de la puissance
6-DPM	Gestion de l'alimentation numérique
6-SV-RFVT	Vue Spectre, analyse RF/Temps et transfert à distance des données I&Q
6-SV-BW-1	Vue Spectre, augmentation de la bande passante de capture à 2 GHz
6-PAM3	Analyse PAM3

Étape 7

Ajout d’accessoires

Accessoires en option	Description
020-3180-xx	Kit de conversion pour table de travail comprenant quatre (4) pieds d’instruments et une poignée
016-2139-xx	Etui de transport rigide avec poignées et roulettes, pour un transport facile
003-1929-xx	Clé dynamométrique SMA 8-lb pour le raccordement des câbles SMA
174-6211-xx	2x câbles SMA assortis (1 pS)
174-6212-xx	4x câbles SMA assortis (1 pS)
174-6215-00	Diviseur de puissance, bidirectionnel, 50 Ohm, DC-18 GHz
174-6214-00	Diviseur de puissance, quadri-directionnel, 50 Ohm, DC-18 GHz
Adaptateur GPIB-Ethernet	Commander le modèle 4865B (adaptateur GPIB-Ethernet pour l’interface de l’instrument) directement sur le site de ICS Electronics www.icselect.com/gpib_instrument_intfc.html

Étape 8

Sélectionnez une option de cordon d’alimentation

Option de cordon d’alimentation	Description
A0	Prise électrique Amérique du Nord (115 V, 60 Hz) Inclut un mécanisme de fixation du cordon sur l’instrument
A1	Prise électrique universelle Europe (220 V, 50 Hz)
A2	Prise électrique Royaume-Uni (240 V, 50 Hz)
A3	Prise électrique Australie (240 V, 50 Hz)
A5	Prise électrique Suisse (220 V, 50 Hz)
A6	Prise électrique Japon (100 V, 50/60 Hz)
A10	Prise électrique Chine (50 Hz)
A11	Prise électrique Inde (50 Hz)
A12	Prise électrique Brésil (60 Hz)
A99	Aucun cordon d’alimentation

Étape 9

Ajout d’options de service étendu et d’étalonnage

Option de service	Description
G3	Contrat Gold Care 3 ans. Ce contrat inclut la réparation rapide de toutes les pannes, y compris celles consécutives à des décharges électrostatiques ou des surcharges électriques, permet de bénéficier du prêt d’un produit ou d’un échange anticipé afin de réduire le temps d’arrêt et d’un accès prioritaire à l’assistance client.
G5	Contrat Gold Care 5 ans. Ce contrat inclut la réparation rapide de toutes les pannes, y compris celles consécutives à des décharges électrostatiques ou des surcharges électriques, permet de bénéficier du prêt d’un produit ou d’un échange anticipé afin de réduire le temps d’arrêt et d’un accès prioritaire à l’assistance client.
R3	Garantie standard prolongée à 3 ans. Couvre les pièces, la main d’œuvre et l’expédition en deux jours sur le territoire national. Garantit un délai de réparation plus court qu’en l’absence de couverture spéciale. Toutes les réparations incluent une étalonnage et une mise à jour. Mise en place facile du dossier d’assistance, par simple appel téléphonique.
R5	Garantie standard prolongée à 5 ans. Couvre les pièces, la main d’œuvre et l’expédition en deux jours sur le territoire national. Garantit un délai de réparation plus court qu’en l’absence de couverture spéciale. Toutes les réparations incluent une étalonnage et une mise à jour. Mise en place facile du dossier d’assistance, par simple appel téléphonique.
C3	Service d’étalonnage 3 ans. Inclut un étalonnage avec traçabilité ou une vérification fonctionnelle de l’instrument, le cas échéant, pour les étalonnages recommandés. La couverture comprend l’étalonnage initial, plus deux ans supplémentaires d’étalonnage.
C5	Service d’étalonnage 5 ans Inclut un étalonnage avec traçabilité ou une vérification fonctionnelle de l’instrument, le cas échéant, pour les étalonnages recommandés. La couverture comprend l’étalonnage initial, plus quatre ans supplémentaires d’étalonnage.
D1	Rapport de données d’étalonnage
D3	Rapport de données d’étalonnage 3 ans (avec option C3)
D5	Rapport de données d’étalonnage 5 ans (avec option C5)

Mise à niveau des fonctionnalités après achat

Ajoutez par la suite des mises à niveau pour votre instrument.

Sur les instruments de la Série 6, vous disposez de plusieurs possibilités pour ajouter des fonctionnalités après l’achat initial. Les licences fixes activent de façon permanente des fonctionnalités disponibles en option, pour un produit donné. Les licences flottantes permettent de transférer facilement des options achetées sous licence entre différents instruments compatibles.

Fonctionnalité de mise à niveau	Mise à niveau de la licence pour un poste	Mise à niveau de la licence flottante	Description
Ajouter des fonctions à l’instrument	SUP6-AFG	SUP6-AFG-FL	Ajouter un générateur de fonctions arbitraires
	SUP6-RL-2	SUP6-RL-2-FL	Augmenter la longueur d’enregistrement à 250 millions de points/voie
Ajouter l’analyse de protocole	SUP6-SRAERO	SUP6-SRAERO-FL	Déclenchement et analyse série pour l’aérospatiale (MIL-STD-1553, ARINC 429)
	SUP6-SRAUDIO	SUP6-SRAUDIO-FL	Déclenchement et analyse audio (I2S, LJ, RJ, TDM)
	SUP6-SRAUTO	SUP6-SRAUTO-FL	Déclenchement et analyse pour l’automobile (CAN, CAN FD, LIN, FlexRay et décodage des symboles CAN)
	SUP6-SRAUTOEN1	SUP6-SRAUTOEN1-FL	Analyse série Ethernet 100Base-T1 pour l’automobile
	SUP6-SRAUTOSEN	SUP6-SRAUTOSEN-FL	Déclenchement et analyse série pour les capteurs automobiles (SENT)
	SUP6-SRCOMP	SUP6-SRCOMP-FL	Déclenchement et analyse série pour les ordinateurs (RS-232/422/485/UART)
	SUP6-SREMBD	SUP6-SREMBD-FL	Déclenchement et analyse série intégrés (I2C, SPI)
	SUP6-SRENET	SUP6-SRENET-FL	Déclenchement et analyse série Ethernet (10Base-T, 100Base-TX)
	SUP6-SRI3C	SUP6-SRI3C-FL	Analyse et décodage série MIPI I3C
	SUP6-SRPM	SUP6-SRPM-FL	Déclenchement et analyse série gestion de l’alimentation (SPMI)
	SUP6-SRSPACEWIRE	SUP6-SRSPACEWIRE-FL	Analyse série Spacewire
	SUP6-SRUSB2	SUP6-SRUSB2-FL	Déclenchement et analyse de bus série USB 2.0 (LS, FS, HS)
Ajouter une analyse avancée	SUP6-DJA	SUP6-DJA-FL	Ajouter des analyses avancées de la gigue et de l’œil
	SUP6-PWR	SUP6-PWR-FL	Analyse et mesure de puissance avancées
	SUP6-DPM	SUP6-DPM-FL	Gestion de l’alimentation numérique
	SUP6-SV-RFVT	SUP6-SV-RFVT-FL	Vue Spectre, analyse RF/Temps
	SUP6-SV-BW-1	SUP6-SV-BW-1-FL	Vue Spectre, augmentation de la bande passante de capture à 2 GHz
	SUP6-PAM3	SUP6-PAM3-FL	Analyse PAM3
Ajouter une analyse de mémoire	SUP6-DBDDR3	SUP6-DBDDR3-FL	Analyse et débogage DDR3 et LPDDR3
Ajouter un voltmètre numérique	SUP6-DVM	N/A	Ajouter un voltmètre numérique et un compteur de fréquences de déclenchement (gratuit en enregistrant le produit sur www.tek.com/register6mso)

Mise à niveau de la bande passante après achat

Mettez à niveau la bande passante de votre instrument ultérieurement.

Vous pouvez améliorer la bande passante analogique de vos numériseurs à profil bas Série 6 après l’achat initial. Les mises à niveau de la bande passante s'achètent en fonction de la bande passante existante et de la bande passante souhaitée. Toutes les mises à niveau de bande passante peuvent être effectuées sur site, en installant une licence logicielle et un nouvel autocollant sur la face avant.

Modèle à mettre à niveau	Bande passante avant la mise à niveau	Bande passante après la mise à niveau	Commander cette mise à niveau de la bande passante
LPD64	1 GHz	2,5 GHz	SUP6LP-BW10T254
	1 GHz	4 GHz	SUP6LP-BW10T404
	1 GHz	6 GHz	SUP6LP-BW10T604
	1 GHz	8 GHz	SUP6LP-BW10T804
	2,5 GHz	4 GHz	SUP6LP-BW25T404
	2,5 GHz	6 GHz	SUP6LP-BW25T604
	2,5 GHz	8 GHz	SUP6LP-BW25T804
	4 GHz	6 GHz	SUP6LP-BW40T604
	4 GHz	8 GHz	SUP6LP-BW40T804
	6 GHz	8 GHz	SUP6LP-BW60T804
