Oszilloskope mit skalierbarer Leistung

DPO70000SX Series Datasheet

DPO70000SX Series Datasheet

Das DPO70000SX ermöglicht die Erfassung und Analyse von Echtzeitsignalen mit ultrahoher Bandbreite bis zu 70 GHz analoger Bandbreite. Die patentierte Asynchronous Time Interleaving- (ATI-)Architektur zeichnet sich durch geringstes Rauschen und höchste Wiedergabetreue bei der Signalerfassung in Echtzeit aus.

  • Hervorragende Signaltreue und ausgezeichnetes Signal-Rausch-Verhältnis
  • Stabiles und präzises Mehrkanal-Timing für genaueste Analysen
  • Kompaktes Gerät mit Flexibilität für zukünftige Erweiterungen und einfacher Neukonfiguration

Einleitung

Die Oszilloskope der Serie DPO70000SX bieten die genaueste Echtzeitleistung bei Anwendungen mit hoher Bandbreite.

  • Rauscharme 70-GHz-Echtzeitsignalerfassung mit patentierter ATI-Architektur
  • Kompaktes 5 ¼"-Gerätepaket (3U) für die vielseitigsten Mehrkanalsysteme
  • Präzise, skalierbare Leistung durch UltraSync-Zeitsynchronisationsbus mit mehreren Einheiten
  • Höchste Triggerleistung mit > 25 GHz Flankentrigger-Bandbreite, einzigartiger Hüllkurventrigger

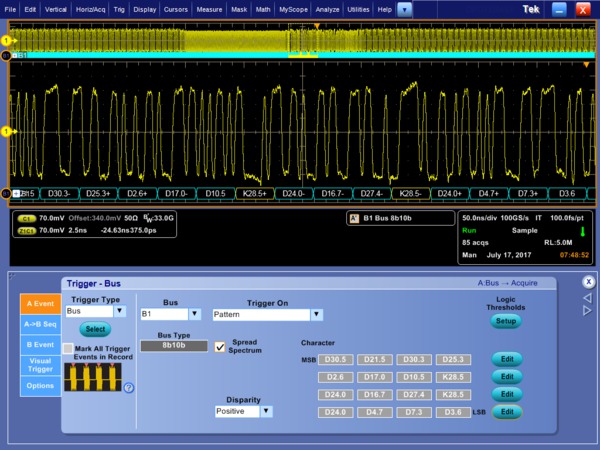

  • Serieller Hardwaretrigger mit 14,1 GBit/s – Gewährleistet die Triggerung beim ersten Auftreten eines spezifizierten 8b/10b-, 64b/66b- oder generischen NRZ-Bitmusters, um die Isolierung von bitmusterabhängigen Effekten zu ermöglichen
  • Bit-Fehlerdetektor – Innerhalb des Triggersystems implementiert, bietet dieses Leistungsmerkmal eine einfache Bit-Fehlermessung anhand einer definierten Bitmusterdatei, ohne dass Bits ausgelassen werden.

Die rauscharme, originalgetreue Signalerfassung ist entscheidend für Ultra-Bandbreiten-Anwendungen wie kohärente optische Langstrecken, 400G-Datensignale und Breitband-HF. Das Spitzenmodell DPO77002SX nutzt die ATI-Architektur (Asynchronous Time Interleaving), um eine Echtzeit-Erfassungsleistung von 70 GHz und 200 GS/s (5 ps/Abtastung) zu erreichen. Diese patentierte, symmetrische Architektur schafft auf elegante Weise einen inhärenten Rauschvorteil im Vergleich zu herkömmlichen Methoden der Bandbreitenverschachtelung. Das DPO70000SX zeichnet sich durch geringstes Rauschen, höchste Wiedergabetreue und maximale Leistung bei der Analyse komplexer optischer Modulationen, bei der Jitter- und Rauschanalyse von seriellen Hochgeschwindigkeitssignalen sowie bei der Frequenz-, Phasen- und Modulationsanalyse von Breitband-HF-Signalen aus.

DPO70000SX DE 9Jan2024
DPO70000SX DE 9Jan2024

ATI-Hochleistungsoszilloskope DPO70000SX

  • Analoge Bandbreite mit 70 GHz, 59 GHz oder 50 GHz
  • ATI-Architektur mit minimalem Rauschen
  • Echtzeit-Abtastrate von 200 GS/s, 5 ps/Abtastung

DPO70000SX DE 9Jan2024

TekConnect-Hochleistungsoszilloskop DPO70000SX

  • Analoge Bandbreite von 33, 25, 23, 20, 16 oder 13 GHz
  • Echtzeit-Abtastrate von 100 GS/s, 10 ps/Abtastung
  • Bandbreite aufrüstbar auf ATI-Modelle mit 70 GHz, 59 GHz und 50 GHz

Anwendungsbereiche

  • Analyse der kohärenten optischen Modulation
  • Erfassung und Analyse von Forschungs- und Verteidigungsdaten
  • 100G/400G-Datensignal-Systemfehlersuche
  • PCIe-Debugging und -Konformitätsprüfung
  • Debugging und Konformitätsprüfung für serielle Hochgeschwindigkeitskommunikation
  • PCIe, USB, Thunderbolt, HDMI, DisplayPort und mehr

Bisherige Echtzeit-Oszilloskop-Lösungen für die Digitalisierung von Signalen mit ultrahoher Bandbreite verteilen die Signalenergie auf zwei Digitalisierungspfade und verwenden dann DSP, um das Eingangssignal zu rekonstruieren. Im Gegensatz zu älteren Systemen bietet die innovative ATI-Architektur von Tektronix eine symmetrische Technik, die die gesamte Signalenergie an beide Digitalisierungspfade weiterleitet, was zu einem inhärenten Rauschvorteil führt.

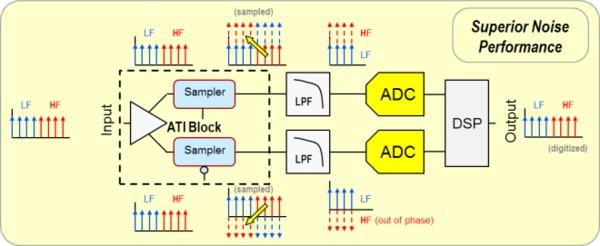

Das Diagramm zeigt, wie ein Eingangssignal in die ATI ASIC eintritt, wo es abgetastet und abwechselnd an jedes digitalisierende Subsystem weitergeleitet wird. Der Abtasttakt läuft mit 75 GHz und faltet das Spektrum des Eingangssignals vor der Digitalisierung effektiv um 37,5 GHz. Jeder Digitalisierungspfad arbeitet mit 100 GS/s, und das gefaltete Spektrum ist bandbegrenzt auf < 40 GHz, um die Nyquist-Kriterien zu erfüllen. Die alternierende Phase des Samplers hat den Effekt, dass die Signalphase in einem Digitalisierungspfad um 180° invertiert wird, was bei der Rekonstruktion des endgültigen digitalisierten Signals einen erheblichen Vorteil darstellt.

DPO70000SX DE 9Jan2024

Nachdem zwei Kopien der gesamten Signalenergie digitalisiert wurden, werden die Signalspektren mithilfe eines DSP-Äquivalents des Abtastprozesses „entfaltet“ und kombiniert, um das Eingangssignal zu reproduzieren. Durch die Kombination von zwei Kopien des Signals werden diese effektiv gemittelt, wodurch das Zufallsrauschen reduziert wird. Die durch die Abtastung eingeführte Phasenumkehr bewirkt, dass sich die Zwischenfrequenzkomponenten direkt auslöschen, was die Rekonstruktion und Kalibrierung vereinfacht.

Somit bietet die ATI-Architektur einen inhärenten SNR-Vorteil gegenüber herkömmlichen Techniken zur Verschachtelung der digitalen Bandbreite. Diese Techniken unterteilen ein Eingangssignal sofort in ein oberes und ein unteres Frequenzband. Dadurch wird die Leistung geteilt, und das obere Frequenzband muss vor der Digitalisierung heruntergemischt werden, während das untere Band direkt digitalisiert wird. Dieser asymmetrische Ansatz kann die Rekonstruktion und Kalibrierung des Signals erschweren und zu Fehlern im Durchlassbereich oder im Phasengang führen. Durch die Teilung der Leistung entfällt die Möglichkeit, das Signalrauschen zu reduzieren. ATI entschärft diese Probleme durch die Verwendung einer innovativen symmetrischen Architektur.

Ein Vergleich des Grundrauschens zwischen dem Tektronix DPO77002SX und dem 63-GHz-Modell eines anderen Anbieters, wobei beide Geräte auf eine Bandbreite von 60 GHz eingestellt sind, zeigt, wie effektiv das ATI-System das geringste Rauschen erzeugt.

DPO70000SX DE 9Jan2024

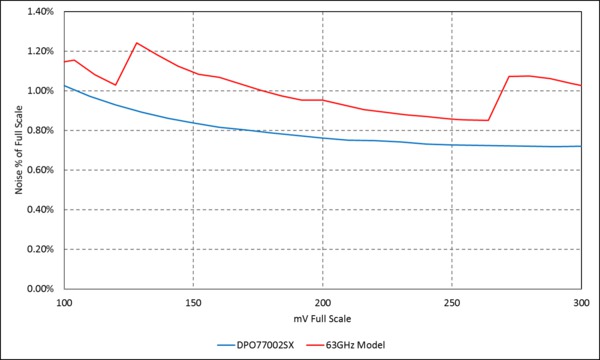

DPO77002SX im Vergleich zum 63-GHz-Modell eines anderen Herstellers: Grundrauschen in % von FS vs. mV FS-Einstellung, mit zentrierter Spur, bei 60 GHz BW, maximale Rateneinstellung (200 GS/s oder 160 GS/s)

JNF-Leistung

Ein völlig neues Design des Abtasttaktgebers, das einen bemerkenswert niedrigen Abtasttakt-Jitter von 65fs eff ermöglicht, kombiniert mit der sehr niedrigen Rauschleistung, die mit ATI erreicht wird, erlaubt es dem DPO77002SX, ein neues Niveau in Bezug auf den Jitter-Rauschabstand zu erreichen. Der JNF liegt bei 300 mV FS bei nur 123 fs eff, was sogar mit Geräten mit geringerer Bandbreite mithalten kann.

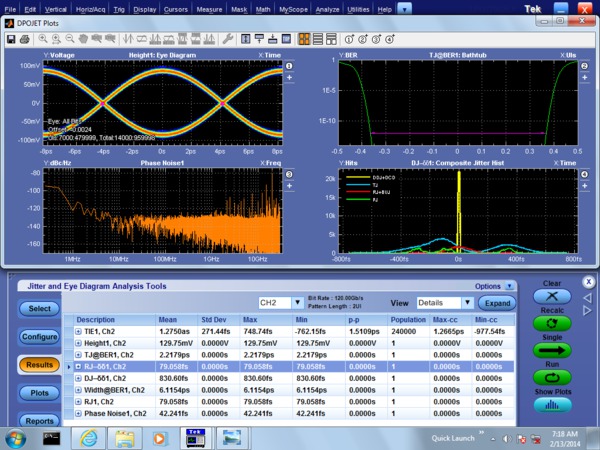

Die Abbildung zeigt die Jitteranalyse einer 60-GHz-Sinuswelle, die am ATI-Eingang anliegt. Das Ergebnis zeigt ein sauberes Auge mit zufälligem Jitter RJ < 80 fs eff.

DPO70000SX DE 9Jan2024

Die Modelle der Serie DPO70000SX zeichnen sich durch ein innovatives, kompaktes Oszilloskop-Gehäuse aus, das eine noch nicht gekannte Arbeitsplatzeffizienz und Vielseitigkeit bei der Montage ermöglicht. Die SX-Serie bietet einen differenzierten Ansatz für die Ultra-Bandbreiten-Echtzeiterfassung, der dem Trend der Anwender zu großen externen Monitoren, einem höheren Automatisierungsgrad und einer stärkeren Trennung der Arbeitsbereiche für Datenerfassung und Datenanalyse entspricht.

Die kompakten eigenständigen DPO70000SX-Modelle bieten die gleichen Funktionen wie die Tischmodelle (DPO70000DX), sind aber nur halb so hoch, da sie mit einem externen Display, einer Tastatur und einer Maus ausgestattet sind. Die Modelle der SX-Serie können mit der Advanced Analysis-Software ausgestattet werden und lassen sich wie ihre Pendants auf dem Labortisch durch interne oder externe Steuerung automatisieren.

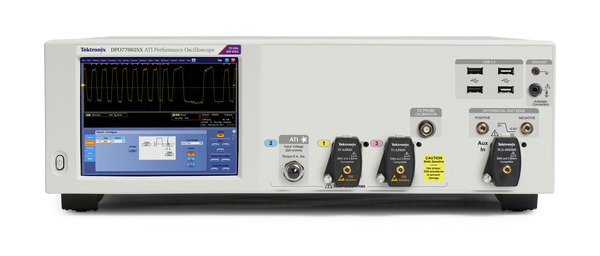

Das Oszilloskop DPO77002SX 70 GHz ATI Performance bietet einen Kanal bei 70 GHz, 200 GS/s Erfassungsleistung oder zwei Kanäle bei 33 GHz, 100 GS/s Erfassung. Das Gerät verfügt über einen rauscharmen 70-GHz-ATI-Eingangskanal (1,85 mm) sowie über allgemeine TekConnect-Eingänge (2,92 mm) für vielseitige Messungen mit Tastkopf und Signalaufbereitungsoptionen bis 33 GHz.

DPO70000SX DE 9Jan2024

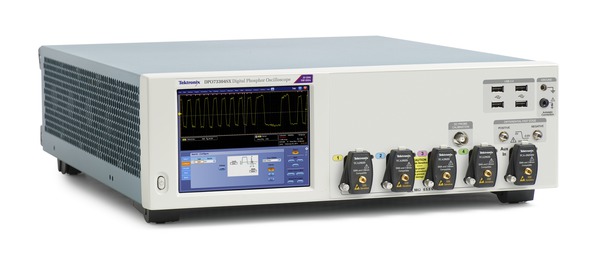

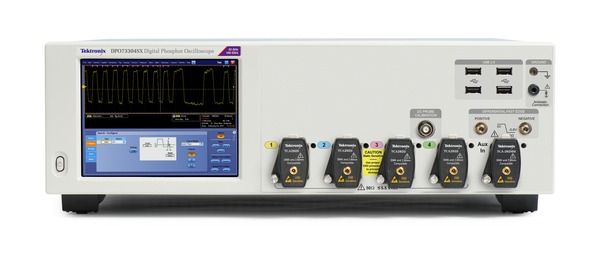

Das Modell DPO73304SX liefert zwei Kanäle bei 33 GHz, 100 GS/s Erfassung oder vier Kanäle bei 23 GHz, 50 GS/s Echtzeit-Erfassungsleistung. Dieses Modell bietet eine ähnliche Erfassungsleistung wie das Labortischmodell DPO73304DX, jedoch in der neuen kompakten Ausführung.

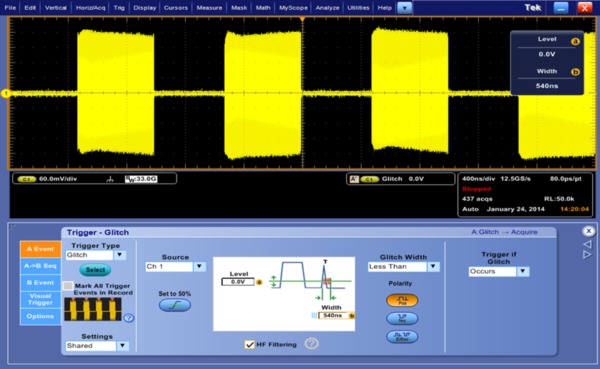

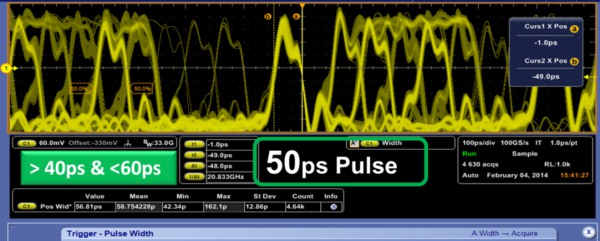

Alle Modelle der DPO70000SX-Serie erreichen die höchste Triggerleistung, die für Echtzeit-Oszilloskope verfügbar ist: > 25 GHz Flankentriggerleistung und < 40 ps Glitch-Triggerleistung. Eine innovative neue Fenster-Triggerart ermöglicht das Triggern auf die Hüllkurve von HF-Signalbursts mit Zeitqualifizierung zur Unterscheidung der Hüllkurvenbreite. Die branchenführende Pulsbreiten-Timer-Leistung ermöglicht die präziseste Unterscheidung spezifischer Bit-Breiten in seriellen Hochgeschwindigkeits-Datenströmen und die Erkennung von „Runt“-Pulsen inmitten von Pseudo-Zufallssignalen. Der Hilfstrigger-Eingang der DPO70000SX-Serie bietet Low-Jitter-Flanken-Triggerung und nutzt TekConnect-Zubehör für eine Vielzahl von Signalkonditionierungslösungen.

Optimale Nutzbarkeit

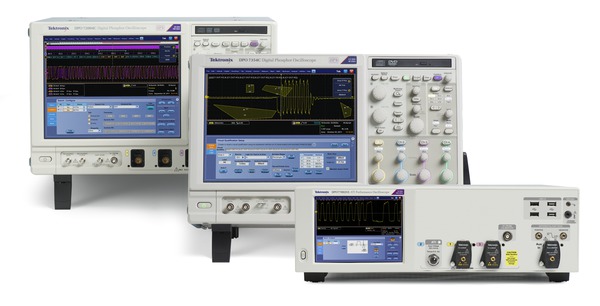

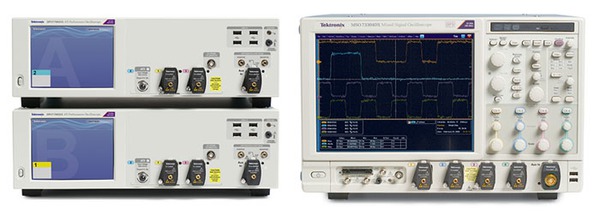

Weniger als halb so hoch wie die Labormodelle

Die Geräte der DPO70000SX-Serie sind in einem 5 ¼"-Gehäuse (3U) untergebracht, das den Platzbedarf optimiert und eine Vielzahl von Montagekonfigurationen ermöglicht. Ein Stapel aus zwei DPO70000SX-Geräten hat eine geringere Bauhöhe als vergleichbare Labortischgeräte und erzielt dennoch eine höhere Messleistung.

Komplettes eigenständiges Oszilloskop

Obwohl die SX-Modelle kompakt sind, bieten sie die volle Funktion und Leistung eines eigenständigen Oszilloskops. Sie können direkt die Advanced Analysis-Anwendungen von Tektronix für Aufgaben wie Jitter, Rauschen, optische Modulation oder Spektralanalyse hosten und benötigen keinen separaten Prozessor oder eine Steuereinheit.

DPO70000SX DE 9Jan2024

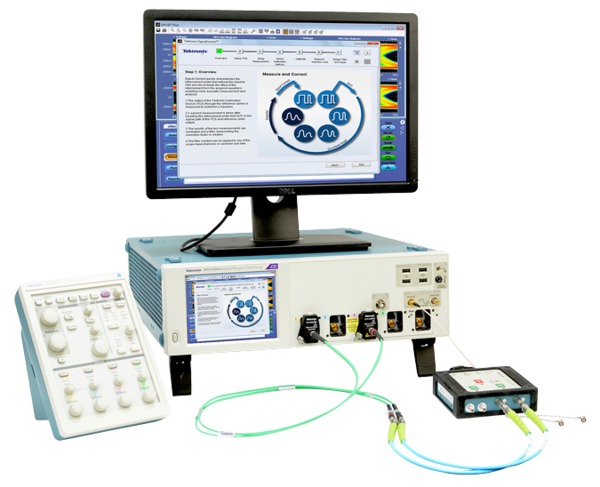

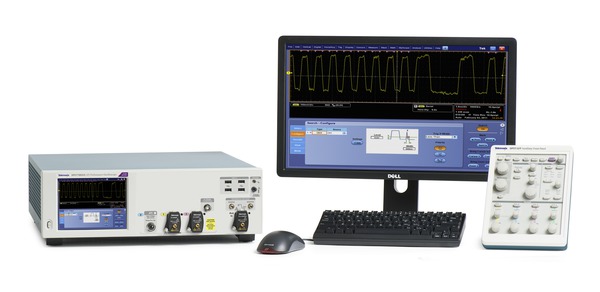

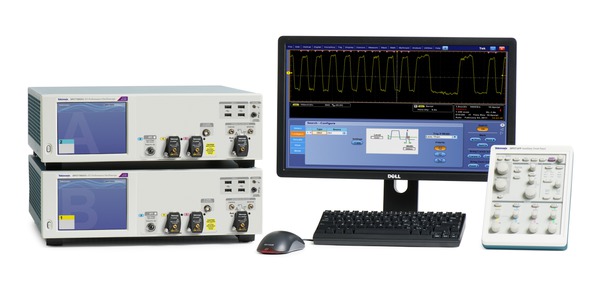

2 x 70 GHz, 4 x 33 GHz Konfiguration mit Monitor und zusätzlichem vorderen Bedienfeld

Vertraute Geltungsbereichskontrollen, wo Sie sie brauchen

Das zusätzliche Frontbedienfeld DPO7AFP ist ein wertvolles Zubehör, das das kompakte Gerät ergänzt, indem es dem Benutzer die Bedienung mit den vertrauten Bedienelementen gestattet, ohne dass der Zugriff auf die Vorderseite des Geräts erforderlich ist.

DPO70000SX DE 9Jan2024
Das zusätzliche Frontbedienfeld bietet als separates USB-Peripheriegerät die gleichen Bedienelemente, die sich auch an den Labortischgeräten DPO/DSA/MSO/7000/70000 befinden. Dieses Zubehör verbessert die Handhabung auch dann, wenn das vordere Bedienfeld des Geräts aufgrund des Einbauplatzes verdeckt sein könnte.

DPO70000SX DE 9Jan2024

Remotedesktop-Betrieb

Das DPO70000SX kann wie die aktuellen Labortisch-Geräte der Serie DPO/MSO70000 über ein Netzwerk mit Windows® Remote Desktop ferngesteuert werden. Mit Windows Remote Desktop können Sie auf das Oszilloskop vom anderen Ende des Labors oder vom anderen Ende der Welt aus zugreifen.

Präzise Synchronisierung für Systeme mit mehreren Einheiten

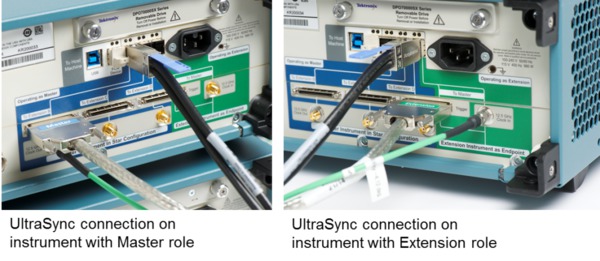

Die Geräte der Serie DPO70000SX enthalten den Tektronix UltraSync-Zeitsynchronisationsbus für mehrere Geräte. UltraSync dient der Synchronisierung von Abtasttakt, Trigger und Run-Stop-Steuerung über mehrere Geräte hinweg mit einer Leistung, die der von monolithischen Oszilloskopen entspricht. UltraSync-Kabel sind in Längen von 1 und 2 Metern erhältlich, um die Vielseitigkeit der Konfiguration und des Layouts zu maximieren und gleichzeitig die Timingintegrität eines Systems mit mehreren Einheiten zu erhalten.

DPO70000SX DE 9Jan2024

Der UltraSync-Bus besteht aus drei Elementen, von denen jedes ein wichtiges Element für den präzisen Betrieb mehrerer Geräte darstellt:

  • UltraSync enthält ein 12,5-GHz-Referenzsignal für den Abtasttakt, das vom Master stammt und von jeder Erweiterung verwendet wird, um die Platzierung der Abtastwerte während des Digitalisierungsprozesses zu synchronisieren.
    DPO70000SX DE 9Jan2024
  • Der Triggerbus ermöglicht die Run-Stop-Steuerung aller Mitglieder einer Konfiguration mit mehreren Geräten, und die Triggerquelle kann von einem Haupt- oder Nebengerät stammen.
  • Die Steuerung und der Datentransfer von den Erweiterungseinheiten zum Master erfolgt über eine PCIe, Gen 2, x4-Verbindung mit einer Datenübertragungsrate von 2 GBit/s.

Beim Betrieb in einer Konfiguration mit mehreren Geräten übernimmt das DPO70000SX die Rolle des Masters und steuert ein oder mehrere Geräte im Erweiterungsmodus. Alle DPO70000SX-Modelle können als eigenständige Oszilloskope betrieben werden oder als Master oder Extension in einer Multigerätekonfiguration dienen. Die Rollen sind durch die UltraSync-Verkabelung festgelegt, und es werden keine zusätzlichen Elemente benötigt. Dies ermöglicht es dem Benutzer, Konfigurationen mit mehreren Geräten jederzeit zu entkoppeln und die Geräte als Einzelgeräte zu betreiben, ohne dass eine Steuereinheit oder anderes Zubehör erforderlich ist. Einzelgeräte können auch ganz einfach durch Hinzufügen von UltraSync-Kabeln zwischen Master und Extension kombiniert werden.

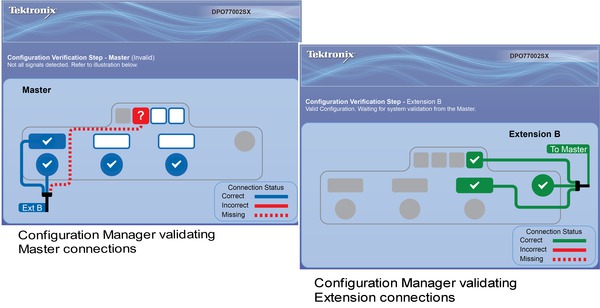

Während des Starts einer Mehrgerätekonfiguration überprüft die Anwendung Configuration Manager die Verkabelung zwischen Master und Erweiterung und gibt grafisches Feedback, wenn Komponenten fehlen oder falsch konfiguriert sind. Nach der Validierung präsentiert das System die TekScope-Benutzeroberfläche, auf der Signaldarstellungen von Master- und Erweiterungsgeräten zur Anzeige und Analyse mithilfe integrierter Leistungsmerkmale und erweiterter Analyseanwendungen erfasst werden.

DPO70000SX DE 9Jan2024

Skalierbare Leistung und vielseitige Konfigurationen

Das DPO70000SX ermöglicht eine Vielzahl von Konfigurationen mit erweiterter Leistung und erhöhter Kanalzahl. Konfigurationen aus Master und Erweiterungen bieten zusätzliche Eingangskanäle, die mit der gleichen Präzision wie die internen Kanäle synchronisiert werden und von einer einzigen Benutzeroberfläche als interaktives Gerät oder Programmierschnittstelle in automatisierten Anwendungen gesteuert werden.

Dieser skalierbare Leistungsansatz ermöglicht es Anwendern, eine Leistung zu erwerben, die den heutigen Anforderungen entspricht, z. B. vier Kanäle mit 33 GHz, 100 GS/s Erfassung, und gleichzeitig zwei Kanäle mit 70 GHz, 200 GS/s Leistung zu haben, die für Designs der nächsten Generation geeignet sind. Anschließend können zwei weitere Geräte für insgesamt vier Kanäle bei 70 GHz, 200 GS/s hinzugefügt werden. Die Geräte in dieser Vierer-Konfiguration können jederzeit separat als gekoppelte oder Einzelgeräte eingesetzt werden, um andere Prüfanforderungen zu erfüllen.

Das DPO77002SX bietet außerdem ein einzigartiges Leistungsversprechen für einkanalige 70 GHz, 200 GS/s Anwendungen wie HF-Analysen oder gepulste Laserstudien. In diesen Fällen kann ein Benutzer ein einzelnes Gerät für 70 GHz Kanalleistung zusammen mit zwei Kanälen bei 33 GHz kaufen. Zusätzliche Geräte können zu einem späteren Zeitpunkt erworben und mit UltraSync kombiniert werden, wenn eine höhere Kanalzahl benötigt wird.

Die folgenden Mehrgerätekonfigurationen werden unterstützt:

2 DPO77002SX: 2 Kanäle bei 70 GHz, 200 GS/s oder 4 Kanäle bei 33 GHz, 100 GS/s

4 DPO77002SX: 4 Kanäle bei 70 GHz, 200 GS/s oder 8 Kanäle1 bei 33 GHz, 100 GS/s

2 DPO75902SX: 2 Kanäle bei 59 GHz, 200 GS/s oder 4 Kanäle bei 33 GHz, 100 GS/s

4 DPO75902SX: 4 Kanäle bei 59 GHz, 200 GS/s oder 8 Kanäle1 bei 33 GHz, 100 GS/s

2 DPO75002SX: 2 Kanäle bei 50 GHz, 200 GS/s oder 4 Kanäle bei 33 GHz, 100 GS/s

4 DPO75002SX: 4 Kanäle bei 50 GHz, 200 GS/s oder 8 Kanäle1 bei 33 GHz, 100 GS/s

2 DPO73304SX: 4 Kanäle bei 33 GHz, 100 GS/s oder 8 Kanäle 1 bei 23 GHz, 50 GS/s

4 DPO73304SX: 8 Kanäle1 bei 33 GHz, 100 GS/s oder 16 Kanäle1 bei 23 GHz, 50 GS/s

2 DPO72504SX: 4 Kanäle bei 25 GHz, 100 GS/s oder 8 Kanäle1 bei 23 GHz, 50 GS/s

4 DPO72504SX: 8 Kanäle1 bei 25 GHz, 100 GS/s oder 16 Kanäle1 bei 23 GHz, 50 GS/s

2 DPO72304SX: 4 Kanäle bei 23 GHz, 100 GS/s oder 8 Kanäle1 bei 23 GHz, 50 GS/s

4 DPO72304SX: 8 Kanäle1 bei 23 GHz, 100 GS/s oder 16 Kanäle1 bei 23 GHz, 50 GS/s

2 DPO72004SX: 4 Kanäle bei 20 GHz, 100 GS/s oder 8 Kanäle1 bei 20 GHz, 50 GS/s

4 DPO72004SX: 8 Kanäle1 bei 20 GHz, 100 GS/s oder 16 Kanäle1 bei 20 GHz, 50 GS/s

2 DPO71604SX: 4 Kanäle bei 16 GHz, 100 GS/s oder 8 Kanäle1 bei 16 GHz, 50 GS/s

4 DPO71604SX: 8 Kanäle1 bei 16 GHz, 100 GS/s oder 16 Kanäle1 bei 16 GHz, 50 GS/s

2 DPO71304SX: 4 Kanäle bei 13 GHz, 100 GS/s oder 8 Kanäle1 bei 13 GHz, 50 GS/s

4 DPO71304SX: 8 Kanäle1 bei 13 GHz, 100 GS/s oder 16 Kanäle1 bei 13 GHz, 50 GS/s

Stabilität des zeitlichen Versatzes

UltraSync bietet eine hervorragende Integration und zeitliche Abstimmung zwischen den Geräten in einem Stapel mit mehreren Geräten. Sobald die Kanäle in einem Stapel mit mehreren Einheiten versatzausgeglichen wurden, ist der Versatz über Zeit und Temperatur sehr stabil. Die Spezifikation für die Stabilität des zeitlichen Versatzes ist ≤ 250 fs eff. Das folgende Diagramm der DPO77002SX-Skew-Messung zeigt, dass die s-s-Schwankung selbst bei Einbeziehung der Temperaturstabilisierungsphase beim Start (ca. 1 Stunde) etwa 400 fs beträgt und nach der 1-stündigen Aufwärmphase etwa 350 fs s-s beträgt. Dieses Diagramm zeigt auch eine außergewöhnliche Konsistenz über diese 12-stündige Datenerfassung.

DPO70000SX DE 9Jan2024

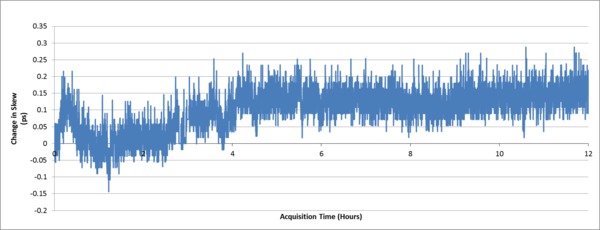

Veränderung des zeitlichen Versatzes von Kanal zu Kanal im DPO77002SX-System.

Ein weiterer wichtiger Aspekt des zeitlichen Versatzes ist, wie sich die Phasenbeziehung zwischen zwei Kanälen mit der Frequenz ändert (Gruppenverzögerungseffekte). Das folgende Diagramm vergleicht die Leistung eines DPS77004SX 70-GHz-Systems mit zwei Einheiten mit der Leistung der 63-GHz-Kanäle eines anderen Anbieters mit verschachtelter Frequenz. Sie sehen hier, dass der zeitliche Versatz des UltraSync-Zweikanalmodells die Leistung des 63-GHz-Einzelmodells eines anderen Herstellers mit zwei Kanälen dramatisch übertrifft.

DPO70000SX DE 9Jan2024

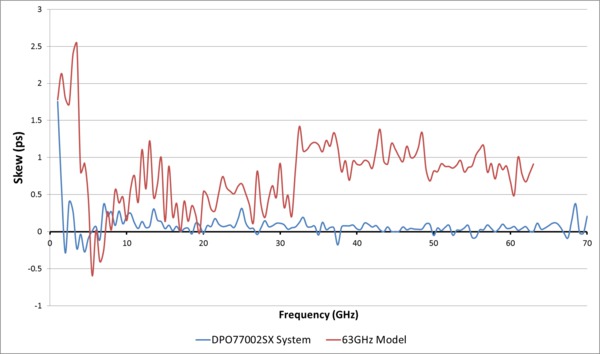

Vergleich des zeitlichen Versatzes des Kanals mit der Frequenz zwischen dem DPO77002SX-System und dem 63-GHz-Modell eines anderen Herstellers.

Kurzer Signalpfad

Die Minimierung der Länge des Signalpfads am Eingang ist besonders wichtig, wenn Sie mit einer ultrahohen Bandbreite von 70 GHz arbeiten. Das DPO70000SX ist kompakt und bietet vielseitige Montagemöglichkeiten, wenn das Gerät und der Prüfling zusammen aufgestellt werden. Optionen wie das zusätzliche Frontbedienfeld und die Remote-Desktop-Verbindung bieten weitere Flexibilität, da Sie nach dem Anschluss keinen direkten Zugriff mehr auf das Frontbedienfeld des Geräts benötigen. Daher bietet die SX-Serie im Vergleich zu klassischen Labortisch-Geräten die größte Bandbreite an Optionen für eine Vielzahl von Prüflingskonfigurationen.

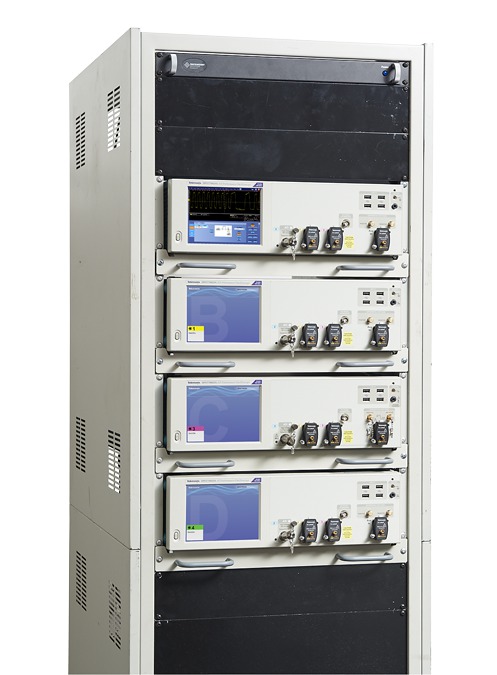

Die Länge des Signalpfads kann in Mehrgerätekonfigurationen minimiert werden, indem ein Gerät eines Paars invertiert wird. Die niedrige, zentrale Position des 70-GHz-ATI-Eingangs sorgt für einen sehr geringen Abstand zwischen den Eingangsanschlüssen, wenn Sie die Geräte in dieser Konfiguration betreiben.

Die Geräte können auch in verschiedenen Winkeln angeordnet werden, um dem Layout des Prüflings gerecht zu werden, z. B. im rechten Winkel für die Anordnung von Karte und Rückwand oder frontal um einen kleinen Prüfling. Layouts wie dieses schaffen den kürzesten Signalpfad und maximieren das Signal-Rausch-Verhältnis. Darüber hinaus können die Auswirkungen von Signalpfad-Elementen wie Kabeln und Adaptern mit der Anwendung Serial Data Link Analysis charakterisiert und entfernt werden, um die besten Analyseergebnisse und Erkenntnisse zu erhalten.

Anwendungen

Serielle Hochgeschwindigkeit

DPO70000SX DE 9Jan2024

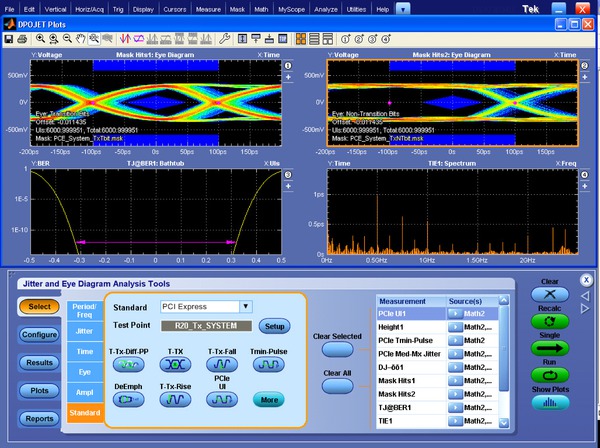

PCI Express®-Senderkonformität und -Debugging (Option PCE3, PCE4, PCE5, PCE6) – Analysieren Sie die Leistungsfähigkeit Ihres PCI Express®-Designs Rev 1.0, 2.0, 3.0, 4.0, 5.0 oder 6.0 mit umfassender Testunterstützung. Die Verwendung der Optionen PCE3, PCE4, PCE5 und PCE6 von DPOJET und PAMJET ermöglicht Prüfungen, die den PCI-SIG-Standards entsprechen.
DPO70000SX DE 9Jan2024

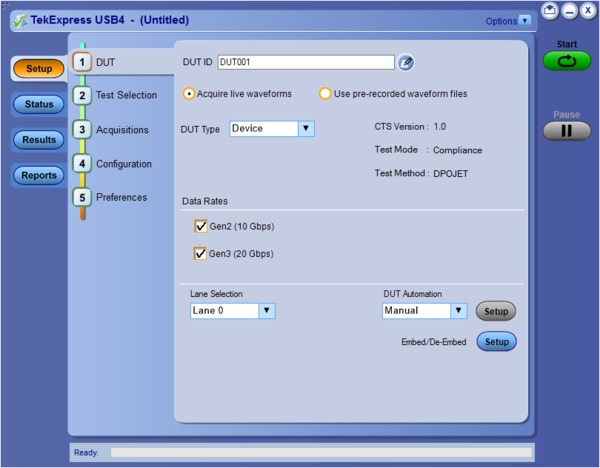

TekExpress® USB4 Automated Test Software (Option USB4) – Die TekExpress® USB4-Konformitäts- und -Debugging-Lösungen bieten eine einfache Möglichkeit zur Validierung und Charakterisierung des neuen USB4 Router-Host, USB4 Router-Device und USB4 Hubs gemäß USB4 Elektrische Konformitätstestspezifikation (CTS). Die Oszilloskope der Serie Tektronix MSO/DPO70000DX und DPO70000SX (Bandbreite ≥ 23 GHz) unterstützen die Tektronix USB4-Konformitäts- und -Debugging-Lösungen.

Datacom-Messungen

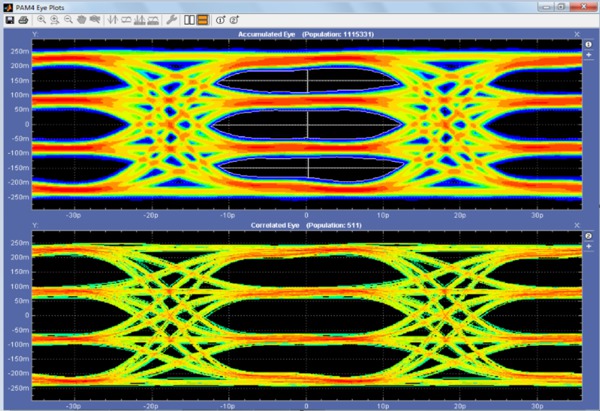

PAM4- und NRZ-Messungen

Der Durchsatz von Datacom-Netzwerken nimmt weiter zu. Das DPO70000SX von Tek eignet sich für die Standardprüfung der heutigen 25/28G-Industriestandards und darüber hinaus (siehe Tabelle unten). Die leistungsstarke Kombination aus dem DPO70000SX, der DPOJET-Jitter- und Rauschanalyse und dem SDLA-Werkzeug für die Analyse serieller Datenverbindungen ermöglicht eine präzise De-Embedding- und Augendiagramm-Analyse für diese wichtigen Standards für Datensignale. Die Modelle mit 50 GHz bis 70 GHz bieten eine große Bandbreite für Bessel-Thomson-Filterantworten.

Standards für Datensignale Empfohlene Bandbreite Tektronix Oszilloskop-Modell

Ethernet

10GBASE KRn

100GBASE KR-4, CR-4

25 GBit Phy KR, CR für 100G

25 GHz

59 GHz

59 GHz

DPO72504DX

DPS75904SX

DPS75904SX

Fibre Channel

16 GBit

32 GBit

30 GHz

45 GHz

DPS75004SX

DPS75004SX

Infiniband

EDR 25 GBit

50 GHz

DPS75004SX

OIF-CEI 3.0

CEI-25G

70 GHz

DPS77004SX

OIF-CEI 3.1

CEI-56G (PAM4)

CEI-56G (NRZ)

70 GHz

70 GHz

DPS77004SX

DPS77004SX

Bei 400G-Netzwerken erreichen die seriellen Datenübertragungsgeschwindigkeiten jetzt 56 GBit/s pro Kanal, wodurch NRZ-Signaltechniken weniger praktikabel werden. Die bandbreiteneffiziente PAM4-Signalisierung (4-stufige Puls-Amplituden-Modulation) wird häufig verwendet, um dieses neue Leistungsniveau zu erreichen. Eine genaue PAM4-Validierung lässt sich am besten mit der DPO70000SX-Serie mit ihrer branchenführenden rauscharmen ATI-Technologie durchführen, um die beste Prüfspanne für die Messergebnisse zu erzielen. Für die Analyse von PAM4 kombinieren die DPO70000SX-Optionen PAMJET-E und PAMJET-O branchenführende Werkzeuge für die Frequenzgangkorrektur und eine robuste integrierte softwarebasierte Taktrückgewinnung, die für die Wiederherstellung komplexer Timings und die Analyse von PAM4-Signalen mit hohem ISI unerlässlich ist.

DPO70000SX DE 9Jan2024

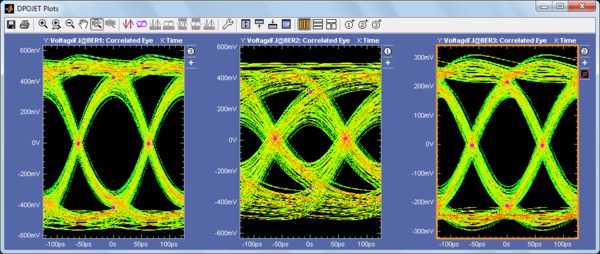

Die Option PAMJET-E ermöglicht elektrische Messungen und die Option PAMJET-O optische Messungen. Beide entsprechen den IEEE- und OIF-Spezifikationen. Die optische Schnittstelle wird durch die Verwendung der optischen Tastköpfe der Serie DPO7OE bereitgestellt, die ORR-Filter enthalten.

DPO70000SX DE 9Jan2024
DPO70000SX DE 9Jan2024

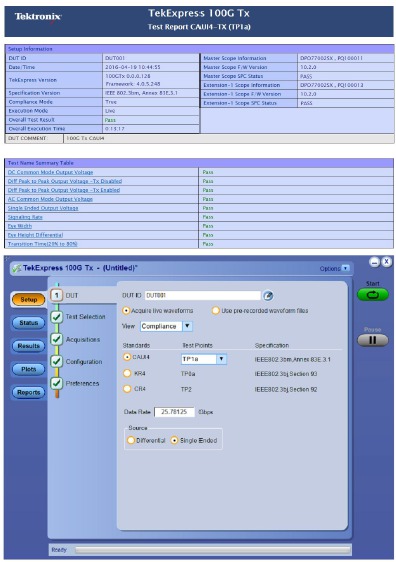

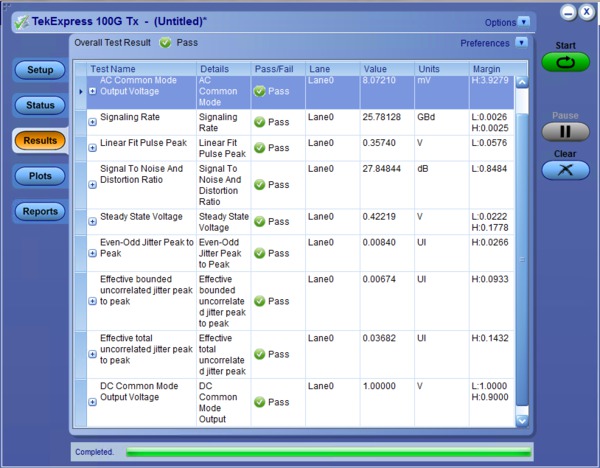

IEEE 802.3bj (KR4/CR4) und IEEE 802.3bm (CAUI4) Lösung zur Konformitätsprüfung und Charakterisierung von elektrischen Echtzeit-Sendern (Option 100G-TXE) – Die TekExpress 100G-TXE-Automatisierung ermöglicht das schlüsselfertige Prüfen und Debuggen der drei gängigsten elektrischen Schnittstellen von 100G Ethernet. Die Werkzeuge für 100G- KR4/CR4/CAUI4 sind in einer einzigen 100G-TXE-Option zusammengefasst, um Chipdesigner und Systementwickler bei der Validierung von KR4 und CR4 zu unterstützen.
DPO70000SX DE 9Jan2024

Bit-Fehlererkennung

Der Bit-Fehlerdetektor (Option BITERR) ist ein generischer, einfacher NRZ-Bit-Fehlerdetektor zum Prüfen serieller Daten, der Datenraten zwischen 600 MBit/s und 14,1 GBit/s abdeckt. Er erkennt Bitfehler in einem sich wiederholenden Muster, das von einem seriellen Sender gesendet wird. Dieses Leistungsmerkmal nutzt die Hardware des Triggersystems und nicht die Erfassung der Kurvenform, sodass jedes Bit erkannt und überprüft wird. Es gibt keine blinden Perioden oder verpasste Bits während der Bit-Fehleranalyse. Mithilfe einer Bitmustervergleichsdatei wird das erwartete eingehende Bitmuster definiert. PRBS-Muster sind vordefiniert, aber Benutzer können auch ihre eigenen Bitmustervergleichsdateien erstellen. Beachten Sie, dass dieses optionale Leistungsmerkmal nicht protokollgesteuert ist und keine Frame-, Symbol- oder Zeichenfehler erkennt. Wenn ein Bitfehler erkannt wird, löst das Oszilloskop eine Kurvenform-Erfassung aus, was zu einer Aufnahme der Kurvenform führt, die den Bitfehler enthält. Wenn das Oszilloskop auch über einen optionalen seriellen Decoder für den zu prüfenden seriellen Datenstrom (z. B. 8b10b) verfügt, kann das erfasste Signal die dekodierten Daten enthalten, was die Analyse und Fehlersuche erleichtert. Erfordert Option ST14G.

DPO70000SX DE 9Jan2024

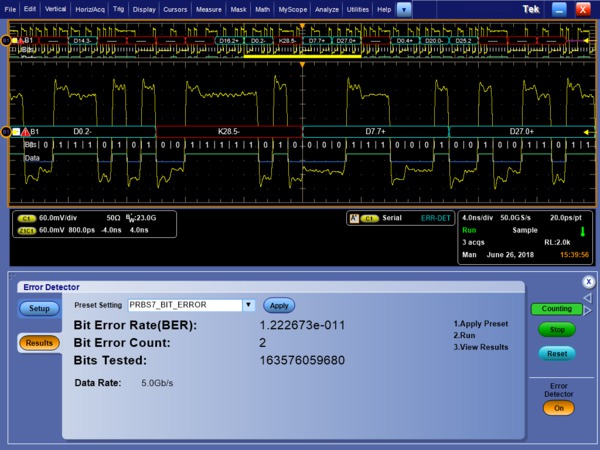

Bit-Fehlerdetektor (Option BITERR) – Liefert Statistiken über die gezählten Bits und die Anzahl der erkannten Fehler sowie die Anzeige der Signaldaten bei Erkennung eines Bitfehlers. Der Bit-Fehlerdetektor kann, wie hier gezeigt, mit optionalen seriellen Datendecodern kombiniert werden, um das Debuggen und die Diagnose von Fehlern zu erleichtern.

Link-Training

Serielle Hochgeschwindigkeits-Link-Trainingsanalyse – Option HSSLTA – ist ein Werkzeug zum Verifizieren und Debuggen von Link-Trainingsoperationen auf 10-GBit- bis 200-GBit-Ethernet-Links. Es bietet eine leistungsstarke Debugging-Funktion für Netzwerkausrüster und Chipdesigner, die sich um Interoperabilitätsprobleme in ihren Designs sorgen. Das Link-Training ist eine komplexe Abfolge von Verhandlungen zwischen Sender und Empfänger, um die optimalen Einstellungen für den Transceiver zu ermitteln. HSSLTA nutzt die Triggerung des DPO70000SX, um den Austausch von Link-Trainingsdaten zwischen Geräten zu identifizieren. Anschließend analysiert und zeigt es das Protokoll, das Timing und die PHY-Signalisierung im Zusammenhang mit der Link-Aushandlung an. Anhand dieser Informationen können Designer den Link-Trainingsprozess überprüfen und Probleme schnell erkennen, wenn Links nicht trainiert werden.

Der effizienteste Weg, um Probleme beim Link-Training zu isolieren:

  • Echtzeiterfassung der Signalübertragung auf der PHY-Schicht bietet detaillierte Erkenntnisse.
  • Die Filterung des Steuerkanals speichert wichtige Konversationen und entfernt überflüssige Kopien, sodass nur wichtige Elemente sichtbar sind.
  • Zeitgestempelte Steuerkanalelemente bieten weitere Erkenntnisse über den Link-Trainingsprozess.
  • Die Verknüpfung mit der PHY-Signalisierung ermöglicht eine schnelle Navigation zur Erkundung.
DPO70000SX DE 9Jan2024

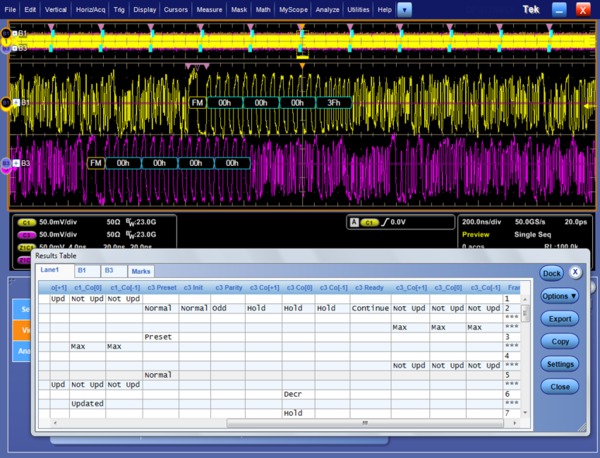

Link-Training (Option HSSLTA) – Bietet eine interaktive Ergebnistabelle auf der Grundlage von FastFrame-Datensätzen. – Fast-Frame-Datensätze: Zeitlich abgestimmte Hex- und Bit-Dekodierung, Markierungen (Frame, Kontrollkanal und Trainingsdaten). Ergebnistabelle: Alle Verhandlungsdaten werden in der Ergebnistabelle erfasst. Klicken Sie auf eine Zeile, um die Signaldarstellung anzuzeigen. Sie können durch die Tabellenzeilen blättern, die Verhandlungsanfragen/-antworten überprüfen und die Verhandlungsdaten exportieren.

Software für Konformitätsprüfungen

DPO70000SX DE 9Jan2024

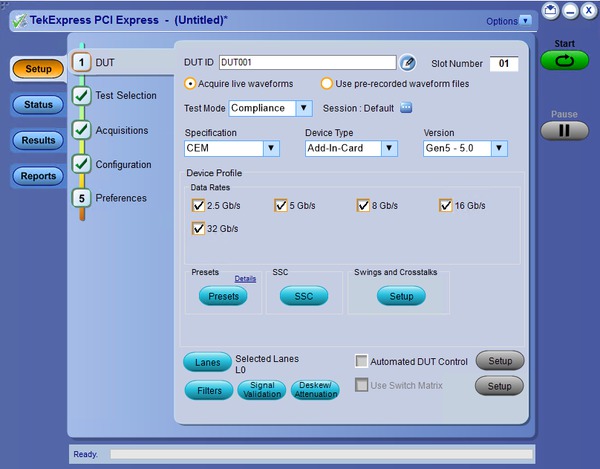

TekExpress® PCI Express Gen 1/2/3/4/5/6 Automatisierte Prüfsoftware (Optionen PCE3, PCE4, PCE5, PCE6) – Liefert die umfassendste Lösung für die Konformitätsprüfung von PCI Express-Sendern von der alten Gen1 bis zur neuesten Gen6 BASE (ab Oktober 2022). Behandelt die Fehlersuche und Validierung von PCI Express-Geräten gemäß den PCI-SIG-Spezifikationen. Die Anwendung automatisiert die Auswahl geeigneter Fixture-De-embed- und Referenzkanalemulationsfilter sowie Messoptionen nach Testtyp, Datenrate der Geräte, Frequenzgangkorrektur bei Sendern, Verbindungsbreite und ausgewählten Tastköpfen. TekExpress umfasst eine Konformitätslösung zur Automatisierung, die die PCI-SIG-Prüfsoftware Sigtest mit den Tektronix DPOJET-basierten Analyse-Tools PCI Express Jitter und Augendiagramm, SDLA (Serial Data Link Analysis) Visualizer für die Fehlersuche sowie PAMJET für die Gen6 PAM-4 Modulationsanalyse integriert. Ergebnisse werden in einem übersichtlichen HTML-Format für technische Prüfdokumentation dargestellt.
DPO70000SX DE 9Jan2024
Software für Ethernet-Konformitätstest (Option CMENET3) – Profitieren Sie von der vollen Unterstützung der physikalischen Schicht für die Ethernet-Varianten 10BASE-T, 100BASE-TX und 1000BASE-T mit dem umfassenden integrierten Ethernet-Werkzeugsatz von Tektronix®. Analoge Verifizierung, Software für automatisierte Konformitätstests und Lösungen zur Gerätecharakterisierung sind ebenfalls enthalten.
DPO70000SX DE 9Jan2024

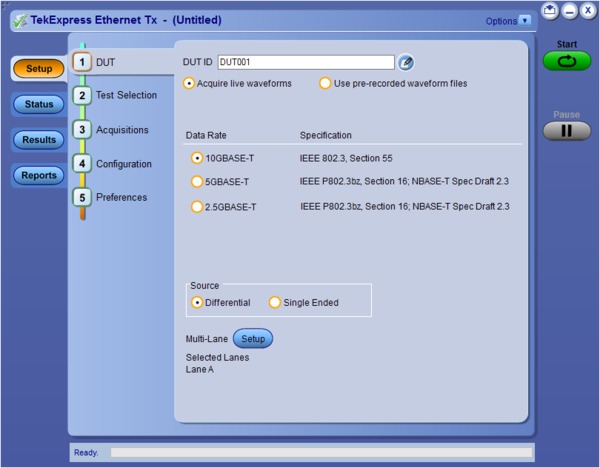

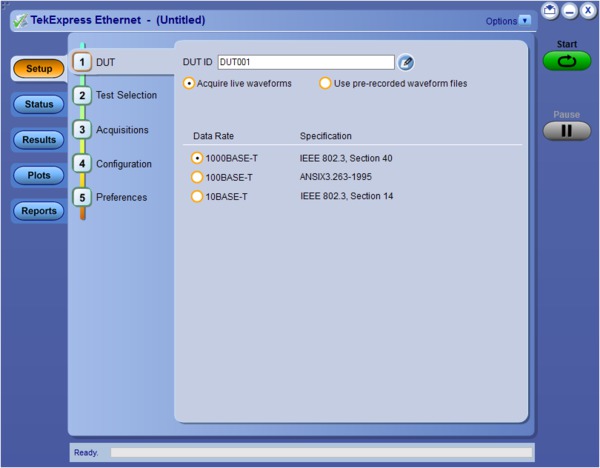

TekExpress Ethernet Tx (Optionen NBASET, XGBT2) – Automatisiert 10GBASE-T, NBASE-T und IEEE802.3 bz (2,5G/5G) Physical Medium Attachment (PMA) und Physical-Layer (PHY) in elektrischen Prüfungen, um eine schnelle und genaue Methode zum Testen Ihrer Ethernet-Designs zu ermöglichen.
DPO70000SX DE 9Jan2024

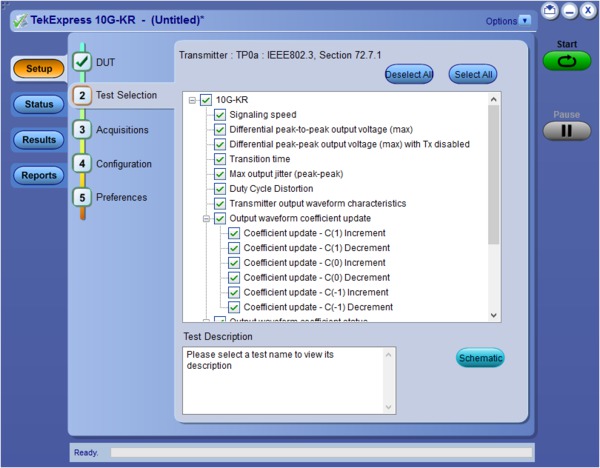

10GBASE-KR/KR4-Software für Konformitätstests und Fehlerbereinigung (Option 10G-KR) – automatisierte Konformitätsmessungen für die Spezifikationen IEEE 802.3ap-2007. Diese Option umfasst eine automatisierte Lösung für Konformitätstests und Fehlerbereinigung in Verbindung mit DPOJET. Die automatisierten Testeinstellungen messen Sender-Entzerrungspegel und generieren 12 Ergebnisse für jeden Tap sowie 120 Ergebnisse für 9 verschiedene Messungen in ungefähr 15 Minuten.
DPO70000SX DE 9Jan2024

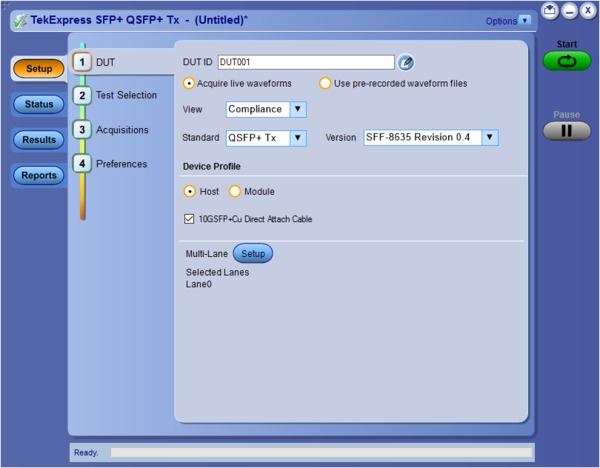

TekExpress SFP+ QSFP+ Tx (Optionen SFP-TX, SFP-WDP) – TekExpress SFP+ QSFP+ Tx wurde auf einer Echtzeit-Oszilloskop-Plattform entwickelt, die bevorzugt von Entwicklern verwendet wird, die sich bei der Konzipierung ihrer Produkte an den Spezifikationen SFF-8431 und SFF-8634 orientieren. Die Optionen SFP-TX und SFP-WDP bieten beide eine automatisierte Lösung (für Konformitätstests) und die Option DPOJET (für die Fehlerbereinigung). Der Benutzer kann dadurch bis zu 80 % Zeit gegenüber manuellen Tests einsparen. TWDPc – TWCPc (Transmitter Waveform Distortion Penalty for Copper)-Messungen sind mit der Option SFP-WDP verfügbar. SFF-8431 SFP+ TWDPc-basierter MATLAB-Code ist in die Option SFP-WDP integriert, sodass Ingenieure diese Messung in der automatisierten Einstellung verwenden können.

Kohärent-optisch

Analyse der kohärenten optischen Modulation

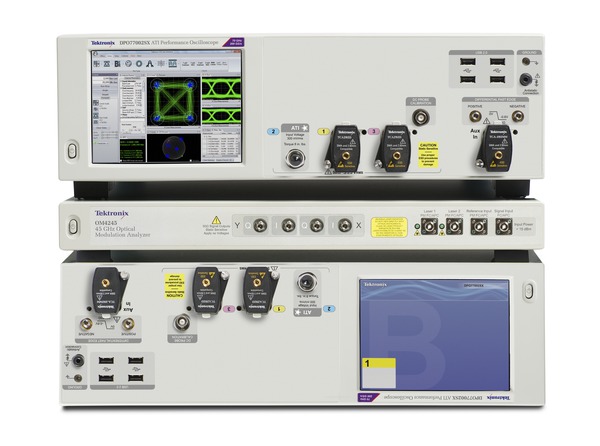

Das Oszilloskop DPO70000SX von Tektronix eignet sich besonders für die Analyse des Modulationsformats von kohärenten optischen Netzwerksystemen mit 400 GBit/s und Terabit. Die einzigartige Architektur ermöglicht eine Skalierbarkeit, um die Leistung des Geräts durch Hinzufügen von Kanälen oder mehr Bandbreite zu erhöhen; prüfen Sie jetzt kostengünstig 100 G und erweitern Sie später auf 400 G oder 1 Terabit. Das DPO70000SX hat ein niedriges Profil, wodurch der optische Empfänger so nah wie möglich am Eingangskanal des Geräts platziert werden kann, was die Gefahr von Signalverlusten bei kohärenten Messungen verringert.

Eine genauere Modulationsanalyse beginnt mit einer niedrigeren Fehlervektormagnitude (Error Vector Magnitude, EVM) im Gerät. Das Oszilloskop DPO70000SX nutzt die ATI-Technologie, um das branchenweit niedrigste Grundrauschen für diese Messungen zu erzielen. Darüber hinaus erreicht das System vier Kanäle mit voller 70 GHz Bandbreite bei 200 GS/s pro Kanal und bietet damit eine sehr vielseitige Analyseumgebung.

  • 70 GHz Bandbreite auf 4 Kanälen für 1-Terabit/s-Systeme
  • Das branchenweit niedrigste Rauschen für niedrige EVM
  • 200-GS/s-Abtastung auf 4 Kanälen für die Phasenverfolgung
  • Kompakte Gehäuseform mit Skalierbarkeit bei Kanälen und Bandbreite

Display

DPO70000SX DE 9Jan2024

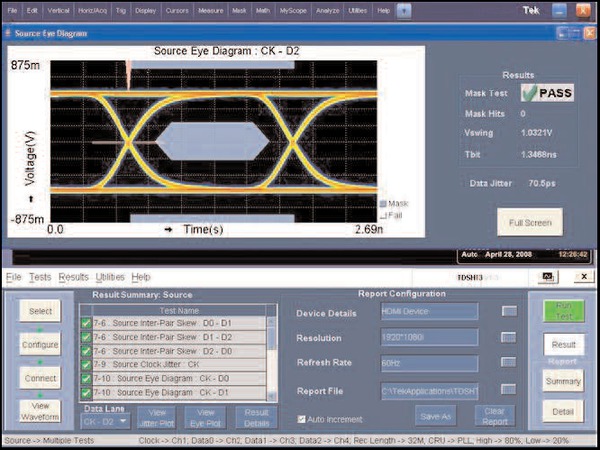

Software für HDMI-Konformitätstestlösung (Option HT3) – Eine schnelle, effiziente Lösung für komplexe HDMI-Konformitätsmessungen, komplett für Quelle, Kabel oder Senke. Diese Anwendung umfasst alle Lösungen für HDMI-Konformitätstests, die Sie zur Gewährleistung von Qualität und Interoperabilität benötigen.
DPO70000SX DE 9Jan2024

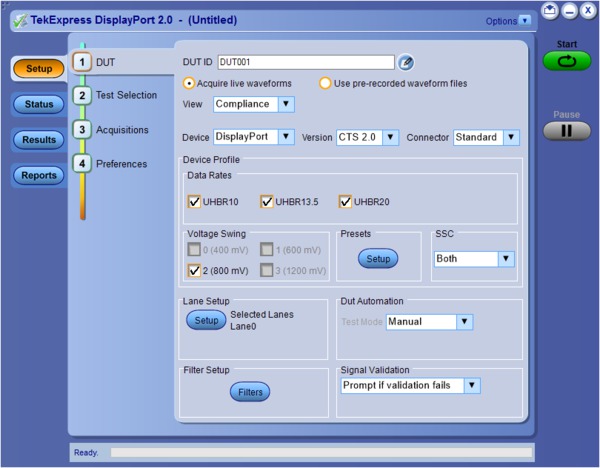

DisplayPort Konformitätstestlösung (Option DP20) – Tektronix bietet die umfassendste Lösung für die Anforderungen von Entwicklern, die DisplayPort-Silizium für Computersysteme und Embedded-Systeme entwickeln, sowie für diejenigen, die die physische Schicht-Konformität von DisplayPort-Geräten gemäß der DisplayPort 2.0-Konformitätstest-Spezifikation validieren. Tektronix TekExpress DisplayPort 2.0 Pre-Konformitäts-/Debugging-Lösung hilft Kunden beim Testen ihrer DP2.0-DUTs. Die Tektronix Opt. DP20-Anwendung ist kompatibel mit den Oszilloskopen der Serien Tektronix MSO/DPO70000DX und DPO70000SX, die für die Herausforderungen der nächsten Generation von Anzeigestandards wie HDMI und DisplayPort entwickelt wurden.

Mobile Datenverarbeitung

DPO70000SX DE 9Jan2024

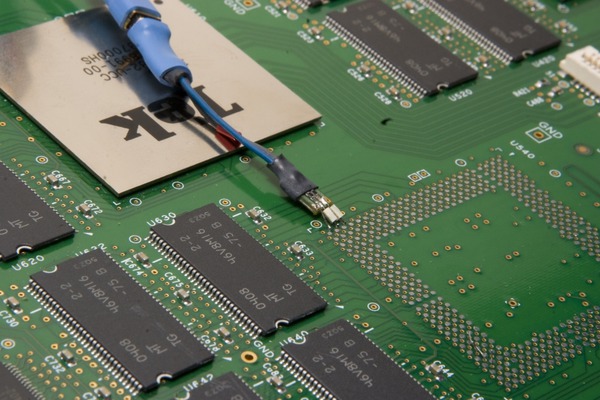

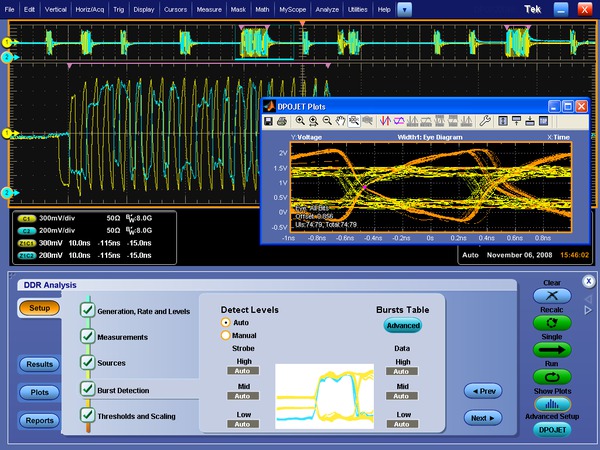

DDR-Speicherbusanalyse (Optionen DDRA, DDR-LP4) – Automatische Erkennung von DDR1, LPDDR1, LPDDR2, LPDDR3, DDR2, DDR3, DDR4, LPDDR4/LPDDR4X- und GDDR3-Lese- und -Schreibvorgängen sowie Durchführung von JEDEC-Konformitätsmessungen mit Pass/Fail-Ergebnissen an allen Flanken bei jedem Lese- und Schreib-Burst. DDRA stellt Funktionen für Messungen von Takt-, Adress- und Steuersignalen bereit. Neben der Durchführung von Konformitätstests bietet DDRA in Verbindung mit DPOJET die schnellste Möglichkeit, komplexe Speichersignalprobleme zu beheben. Bei Ausführung auf einem Mixed-Signal-Oszilloskop der Serie MSO70000DX mit 16 Kanälen für digitale logische Tastkopfmessungen kann DDRA außerdem die Befehls-/Adresszeile nutzen, um auf bestimmte Schreib-/Lese-Zustände zu triggern.
DPO70000SX DE 9Jan2024

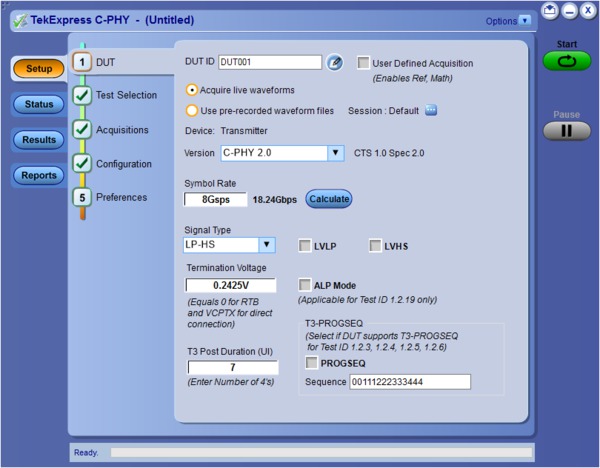

TekExpress C-PHY (Option CPHY20) – Die TekExpress® C-PHY-Anwendung bietet eine vollständige Testlösung für physikalische Schichten zur Senderkonformität und -charakterisierung gemäß den Spezifikationen MIPI C-PHY V2.0, V1.1 und V1.0. Die TekExpress C-PHY-Lösung stellt eine einfache Möglichkeit dar, C-PHY-Datenverbindungen zu messen und zu charakterisieren.
DPO70000SX DE 9Jan2024

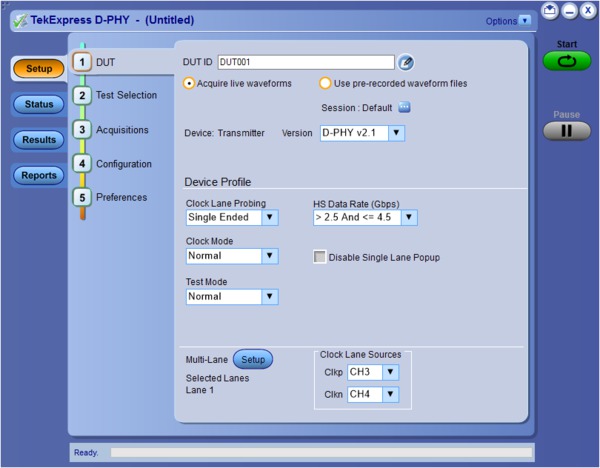

TekExpress D-PHY (Optionen DPHY12, DPHY21) – Die TekExpress® D-PHY-Anwendung bietet eine vollständige Testlösung für physikalische Schichten zur Senderkonformität und -charakterisierung gemäß den Spezifikationen MIPI D-PHY V1.2 und V2.1. Die automatisierte Prüflösung stellt eine einfache Möglichkeit dar, die elektrischen und zeitlichen Messungen von D-PHY-Datenverbindungen zu testen, zu debuggen und zu charakterisieren.
DPO70000SX DE 9Jan2024

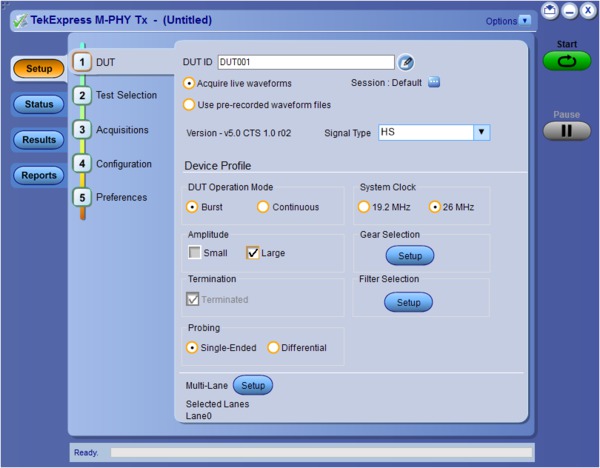

TekExpress M-PHY Tx (Optionen MPHY40, MPHY50) – TekExpress M-PHY Tx unterstützt 100 % der Tests gemäß Spezifikation 5.0. Diese Lösung wurde für Entwickler konzipiert, die Überprüfungen und Validierungen gemäß den CTS für Hochgeschwindigkeits-(HS-)Gear1, Gear2, Gear3, Gear4 und Gear5 für MPHY50 und HS-Gear1, Gear2, Gear3 und Gear4 für MPHY40 durchführen. Sie unterstützt außerdem UFS4.0-Referenztaktmessungen in den Produkten der Optionen MPHY50 und MPHY40.

HF

Das DPO70000SX eröffnet mit seinem geringen Rauschen und dem flachen Frequenzgang bis 70 GHz neue Möglichkeiten für die Messung und Analyse von Breitband-HF-Signalen.

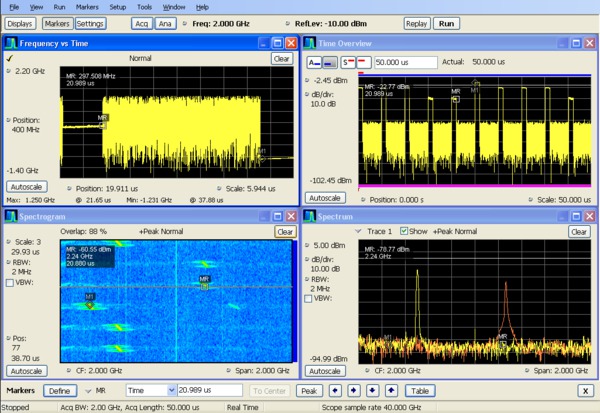

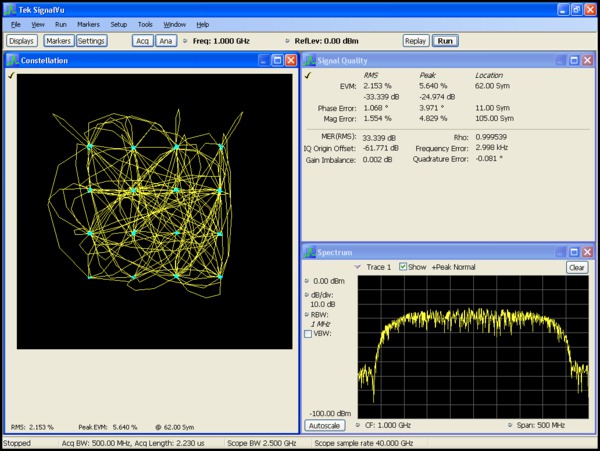

Vektor-Signalanalyse mit SignalVu®

Wenn eine Vektoranalyse von HF- oder Basisband-Signalen erforderlich ist, ermöglicht die optionale Anwendung SignalVu Messungen in mehreren Bereichen gleichzeitig (Frequenz, Zeit, Phase, Modulation). SignalVu-Messungen sind vollständig mit der Zeitbereichserfassung und -Triggerung des Oszilloskops korreliert. Zeitbereichsereignisse, z. B. Befehle an ein HF-Subsystem, können als Triggerereignisse verwendet werden, während das HF-Signal des Subsystems im Frequenzbereich angezeigt wird.

Zusätzlich zur Spektralanalyse können mit Hilfe von Spektrogrammen zeitliche Änderungen sowohl der Frequenz als auch der Amplitude angezeigt werden. Zeitkorrelierte Messungen können über die Frequenz-, Phasen, Amplituden- und Modulationsbereiche ausgeführt werden. Durch diese Eigenschaft eignet sich die Software ideal für die Signalanalyse etwa hinsichtlich Frequenzsprüngen, Impulscharakteristika, Modulationswechseln, Einschwingverhalten, Bandbreitenänderungen und intermittierenden Signalen.

SignalVu kann HF-, I- und Q- sowie differentielle I- und Q-Signale von beliebigen Oszilloskopeingängen verarbeiten. Die mathematischen Funktionen des Oszilloskops werden auch von SignalVu verwendet, sodass der Benutzer vor der Analyse des Vektorsignals eine benutzerdefinierte Filterung vornehmen kann.

Die Microsoft Windows-Umgebung erleichtert die Nutzung dieser Multi-Domain-Analyse durch eine unbegrenzte Anzahl von Analysefenstern, die alle zeitkorreliert sind, um tiefere Erkenntnisse über das Signalverhalten zu gewinnen. Mit einer Benutzeroberfläche, die sich Ihren Vorlieben anpasst (Tastatur, vorderes Bedienfeld, Touchscreen und Maus), ist SignalVu sowohl für Erstanwender als auch für erfahrene Anwender leicht zu bedienen.

Die zeitkorrelierte, domänenübergreifende Ansicht bietet eine neue Ebene der Erkenntnis über Design- oder Betriebsprobleme, die mit herkömmlichen Analyselösungen nicht möglich ist. Hier können Sie die Bitmuster eines Schmalbandsignals mit dem Spektrogramm (unten links) beobachten und seine Hop-Charakteristik mit der Frequenz-Zeit-Anzeige (oben links) genau messen. In den beiden rechten Ansichten können Sie die Laufzeit und den Frequenzgang beobachten, während das Signal von einer Frequenz zur nächsten springt.

DPO70000SX DE 9Jan2024

Radar- und hochfrequenzbasierte Analyse

Das rauscharme Oszilloskop der Serie DPO70000SX mit hoher Bandbreite eignet sich ideal für FFT-basierte Messanalysen im Hochfrequenzbereich. Das DPO70000SX bietet in Verbindung mit der leistungsstarken Software-Analyseoption SignalVu die Möglichkeit, FFT-Messungen (Fast Fourier Transform, schnelle Fourier-Transformation) bis zu 70 GHz durchzuführen. Dank der skalierbaren Architektur des Geräts können HF-Ingenieure ein Einkanalgerät für reine HF-Eingangsmessungen erwerben und zu Mehrgerätekonfigurationen für die umfassende Validierung von HF-Systemen ausbauen.

Beispiele für Hochfrequenz-HF-Messungen mit dem DPO70000SX sind:

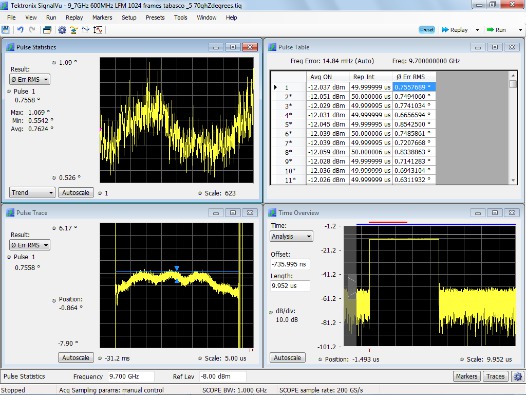

  • Chirp-Linearitätsmessungen an Radarsignalen (siehe Abbildung unten)

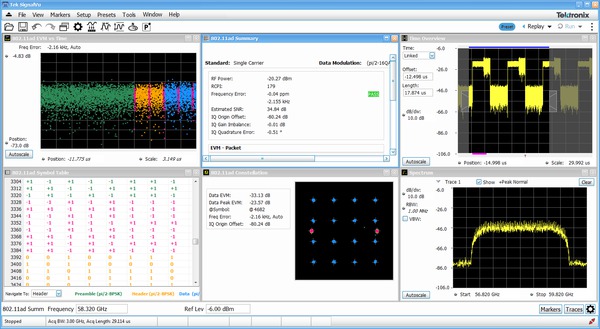

  • Wireless-LAN-Messungen auf UEEE802.11ad/ay (64,8-GHz-Trägerfrequenz)
  • Überwachung und Fehlersuche in der Satellitenkommunikation über K-Band (20 bis 40 GHz)
DPO70000SX DE 9Jan2024

Sobald das DPO70000SX mit 70 GHz rauscharme Signaldarstellungen erfasst hat, kann das Signal mit SignalVu demoduliert werden, um ein Konstellationsdiagramm, eine Fehlervektormessung (EVM) und andere benötigte Messungen anzuzeigen. SignalVu bietet außerdem detaillierte Analysen in mehreren Bereichen als zusätzliche Optionen, wie z. B. Impulsanalyse und Einschwingzeit für Radarsysteme, digitale Modulationsanalyse und flexible OFDM-Analyse für neue Modulationsstandards sowie AM/FM/PM-Modulation und Audiomessungen für geringere Bandbreitenanforderungen.

  • Das branchenweit niedrigste Rauschen ermöglicht einen niedrigen EVM-Floor.
  • 70 GHz bietet einen großen Dynamikbereich und präzise Chirp-Linearität.
  • Integrierte FFT- und Phasendiagrammerstellung für schnelle, genaue Messungen im Frequenzbereich

Maßgeschneiderte Optionen für Breitbandanwendungen

Die Vektorsignalanalyse-Software SignalVu ist genau auf Ihre Bedürfnisse zugeschnitten, sei es für die Charakterisierung von Breitband-Radargeräten, Breitband-Satelliten oder das Spektrum-Management. SignalVu Essentials (Opt. SVE) bietet die grundlegenden Funktionen für alle Messungen und ist erforderlich für die Impulsanalyse (Opt. SVP), die Einschwingzeit (Opt. SVT), die digitale Modulationsanalyse (Opt. SVM), die flexible OFDM-Analyse (Opt. SVO) und die AM/FM/PM-Modulation und Audiomessungen (Opt. SVA). Breitband-Satelliten- und Punkt-zu-Punkt-Mikrowellen-Verbindungen können direkt mit der SignalVu-Analysesoftware beobachtet werden.

DPO70000SX DE 9Jan2024
Allgemeine digitale Modulationsanalyse (Opt. SVM) für die Demodulation einer 16QAM-Backhaul-Verbindung mit 312,5 MS/s.

Prüfung von Sendern des Typs WiGig IEEE802.11ad/ay

Die Option SV30 bietet umfassende Analysen zur Charakterisierung von WiGig IEEE802.11ad/ay ICs. Zusammen mit dem DPO77002SX liefert sie die branchenweit genaueste Messung der Signalqualität bei 60 GHz. Automatische Erkennung des Paketstarts sowie Dekodierung der Paketinformationen im Header; Synchronisierung mit der Präambel unter Verwendung der Golay-Codes im kurzen Trainingsfeld; getrennte Demodulation von Präambel, Header und Payload und Messung des EVM in jedem dieser Abschnitte gemäß dem Standard.

SV30 bietet einen erheblichen Spielraum bei der EVM-Leistung im Vergleich zu dem, was der Standard erfordert. Kanal-Impuls-Koeffizienten sind ebenfalls verfügbar. Sowohl Control PHY (802.11ad) als auch Single Carrier PHY (802.11ad und 802.11ay) werden unterstützt, und diese Option ermöglicht die Analyse von 802.11ay 2,16-GHz-Paketen oder von benachbarten 2-Kanal-Bonded-Paketen bei 4,23 GHz.

Das Prüfen und Verifizieren kann mit IF- und HF-Konfigurationen durchgeführt werden. HF-Leistung, Received Power Indicator (RCPI), Frequenzfehler (Max., Mittelwert, Std.- Abweichung), DC-Offset, IQ-DC-Ursprungsoffset, IQ-Gain und Phasenungleichgewicht, Signalqualität und geschätzte SNR-Messungen werden in der Zusammenfassung angezeigt. Pass/Fail-Ergebnisse werden mithilfe von anpassbaren Grenzwerten gemeldet, und die Voreinstellungen ermöglichen die Einrichtung der Prüfung auf Knopfdruck.

Um weitere Erkenntnisse über das Signal zu gewinnen, steht in der Benutzeroberfläche eine Farbcodierung zur Verfügung, mit der Sie die EVM-Verteilung über das analysierte Paket mit Farbcodes zur Unterscheidung von Regionen visualisieren können. Sie können die demodulierten Symbole auch in tabellarischer Form mit verschiedenen Farbcodes und mit einer Option zum Rücksprung an den Anfang jeder Region zur einfacheren Navigation anzeigen.

DPO70000SX DE 9Jan2024
Das DPO770002SX mit SV30 bietet die genaueste EVM der Branche. Es ermöglicht eine einfache Konfiguration zur Durchführung von Sendermessungen einschließlich einer zeitlichen Übersicht der Bursts, des Spektrums, des Konstellationsdiagramms, dekodierter Burst-Informationen und EVM-Messungen.
Modulationsformate

802.11ad: MCS0-12.6

802.11ay: MCS1-21

802.11ad/ay Einzelträger: π/2 BPSK, π/2 QPSK, π/2 16QAM, π/2 64QAM

802.11ad Steuerung PHY: π/2 DBPSK

Messungen

HF-Ausgangsleistung, Received Channel Power Indicator (RCPI), geschätzter SNR, Frequenzfehler, Symbolratenfehler, IQ-Ursprungsversatz, IQ-Phasenungleichgewicht, IQ-Verstärkungsungleichgewicht, IQ-Quadraturfehler, EVM-Ergebnisse für jede Paketregion (STF, CEF, Header und Daten). Zu den Paketinformationen gehören der Pakettyp, die Präambel, das Synchronisationswort oder der Zugriffscode, der Paketheader, die Nutzdatenlänge und die CRC-Details.

Anzeigen

Konstellation, EVM vs. Zeit, Symboltabelle, Zusammenfassung

Rest-EVM, gemessen bei HF (Kanal 1–6) am DPO770002SX

Beim DPO770002SX beträgt die Messunsicherheit ±0,3 % aufgrund des Vorkompensationsfilters und der Auswirkungen des AWG70000-Aufwärtswandlers.

802.11ad MCS0-12.6

802.11ay MCS1-21
Kanal 1–4

1,2 bis 1,6 %

(-38,4 bis -35,9 dBc)

1,2 bis 1,6 %

(-38,4 bis -35,9 dBc)

Kanal 5–6

1,4 bis 2,5 %

(-37,1 bis -32,0 dBc)

1,4 bis 2,5 %

(-37,1 bis -32,0 dBc)

Kanal 1–2, 2–3, 3–4

(nebeneinander gebondet)

NA

1,2 bis 1,7 %

(-38,4 bis -35,4 dBc)

Kanal 4–5, 5–6

(nebeneinander gebondet)

NA

< 2,5 %

(< -32,0 dBc)

Erweiterte Analyse

Eine ganze Reihe von fortschrittlichen Analyseanwendungen ist verfügbar, um einen Einblick in das spezifische Signal- und Systemverhalten zu vermitteln. Diese Werkzeuge ergänzen die umfangreichen Funktionen, die in jedes Messgerät der DPO70000-Serie integriert sind, um die Leistung eines zu prüfenden Geräts oder Systems vollständig zu beschreiben.

DPOJET – Umfassende Jitter- und Rauschanalyse

DPOJET bietet Ingenieuren die höchste Messempfindlichkeit und -genauigkeit, die mit Echtzeitgeräten möglich ist. Mit umfassender Jitter- und Augendiagrammanalyse sowie Zerlegungsalgorithmen vereinfacht DPOJET die Erkennung von Problemen mit der Signalintegrität und Jitter sowie der zugehörigen Quellen in den modernen seriellen, digitalen und Kommunikationssystemdesigns mit hoher Geschwindigkeit.

Zur Unterstützung von Messungen an Signalen, die mit den optischen Tastköpfen DPO7OE1 und DPO7OE2 erfasst wurden, bietet DPOJET jetzt auch optische Messungen an. Dazu gehören Extinction Ratio (ER), Optical Modulation Amplitude (OMA), Optical High Value und Optical Low Value.

DPO70000SX DE 9Jan2024

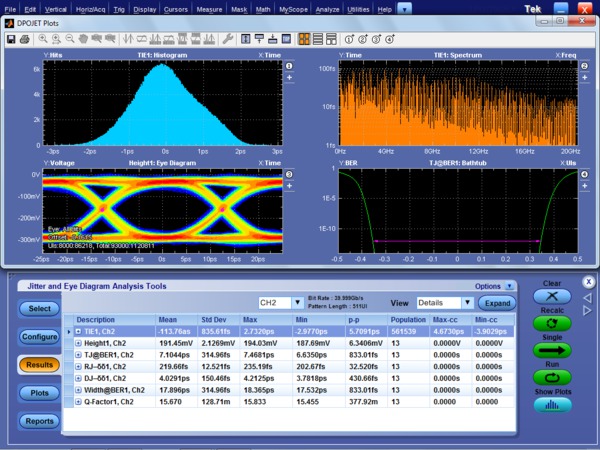

DPOJET – Jitter- und Augendiagrammanalyse – vereinfacht die Identifizierung von Signalintegritätsproblemen, Jitter und den entsprechenden Quellen.

Rauschanalyse mit DPOJET (Opt. DJAN)

Die Option DJAN erweitert DPOJET um ein umfassendes Toolset für die Rauschanalyse. In der Vergangenheit haben sich die Benutzer allein auf Jittermessungen und Visualisierungen verlassen, um das Verhalten ihres zu prüfenden Geräts zu verstehen. Die von vielen Normungsgremien definierten Prüfmethoden haben sich weitgehend mit den Auswirkungen von Jitter auf den horizontalen Augenschluss befasst. Da die Datenraten steigen, wird das Auge, das analysiert wird, immer kleiner, sodass die Analyse sowohl vertikaler als auch horizontaler Augenabschlüsse erforderlich ist. Das Verständnis der Auswirkungen von Jitter und Rauschen ermöglicht es Ingenieuren, die gesamte Augenöffnung bei einer angestrebten Bitfehlerrate vorherzusagen.

Jitter Essentials – erweiterte Analyse und benutzerdefinierte Erweiterungen

DPOJET Essentials ist in der DPO70000SX-Serie standardmäßig enthalten, die erweiterte Version von DPOJET ist als Option verfügbar. Erhältlich sind außerdem anwendungsspezifische Messpakete zur Erweiterung von DPOJET und Durchführung der umfangreichen Tests, wie sie von Industriestandardgruppen gefordert werden.

SDLA-Signalpfad De-Embed- und benutzerdefinierte Filter

Die Beschleunigung der Signalübertragungsgeschwindigkeiten und die immer kleiner werdenden Geometrien stellen die nächste Generation von Multi-Gigabit-Designs und Prüfmethoden vor mehrere Herausforderungen. Die Entwicklung von Designs zur Bewältigung dieser Herausforderungen mit fortschrittlichen Frequenzgangkorrekturtechniken bei Sender und Empfänger schreitet voran. Kleinere Gehäuseformen erschweren den Zugang zu den Signalen, was zu nicht idealen Messpunkten führt. Dies kann zu Verlusten und Reflexionen des erfassten Signals aufgrund von Impedanzunterbrechungen führen, die am idealen Messort nicht vorhanden sind. Die fortschrittlichen Techniken, die bei den Designs zum Einsatz kommen, erfordern fortschrittliche Messlösungen. Die Herausforderung beginnt bei der Signalerfassung. Die Erfassung eines Signals durch Kabel, Sonden und Vorrichtungen führt zu einer Verzerrung der Signalform. Mit SDLA Visualizer können Sie die Effekte (Reflexionen, Einfügungsdämpfung und Kreuzkopplung) des Messkreises (Kabel, Sonden und Halterungen) aus der Signaldarstellung herausrechnen und dabei die Ausgangsimpedanz des Senders und die Eingangsimpedanz des Empfängers berücksichtigen. Die Ausbettung dieser Effekte verbessert die Genauigkeit der Messungen und kann den Unterschied zwischen Bestehen oder Nichtbestehen einer Prüfung ausmachen.

DPO70000SX DE 9Jan2024

Signalpfad-Frequenzgangkorrektur

Mit dem optionalen Anwendung Serial Data Link Analysis Visualizer (SDLA64) können Sie weiteren Einblick in Ihre seriellen Datenverbindungen erhalten und verfügen über die Funktion zum Emulieren von seriellen Datenkanälen anhand ihrer S-Parameter, zum Entfernen von Reflexionen, Überkopplungen und Verlusten durch Vorrichtungen, Kabel oder Tastköpfe sowie zum Öffnen von geschlossenen Augen aufgrund von Kanaleffekten durch die Verwendung von Frequenzgangkorrekturmethoden wie CTLE, DFE, FFE. IBIS-AMI-Modelle für siliziumspezifische Empfänger-Entzerrung können für die Beobachtung von On-Chip-Verhalten verwendet werden.

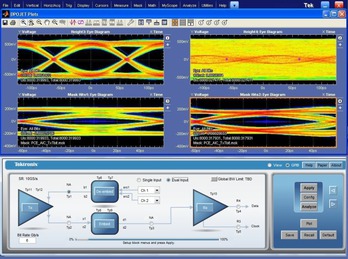

Die nachstehenden Augendiagramme veranschaulichen das korrelierte Auge eines Signals vor einem Kanal, nach einem Kanal und nach der Frequenzgangkorrektur. Augenschließungen aufgrund von Kanaleffekten wurden mit SDLA effektiv entfernt, und in diesem Fall liegen die Augenbreiten innerhalb von ~3 ps, wie im Augendiagramm auf der linken und rechten Seite zu sehen ist.

DPO70000SX DE 9Jan2024

Benutzerdefinierte Filter

Erstellen Sie eigene Filter oder verwenden Sie die standardmäßig mit der DPO70000SX-Serie bereitgestellten Filter, um Ihre Möglichkeiten zum Isolieren oder Entfernen einer Signalkomponente (Rauschen oder bestimmte Signaloberschwingungen) zu verbessern. Mit diesen anpassbaren FIR-Filtern können Signalverarbeitungsverfahren implementiert werden, wie z. B. das Entfernen von Signal-Pre-Emphasis oder das Minimieren der Auswirkungen der an den Prüfling angeschlossenen Vorrichtungen und Kabel.

SignalCorrect™-Software und Kalibrierungsquelle TCS70902

DPO70000SX DE 9Jan2024
SignalCorrect ermöglicht die schnelle Charakterisierung von Kabeln, Halterungen und anderen Arten von Verbindungen mithilfe der schnellen Schrittquelle TCS70902 und der auf einem Echtzeit-Oszilloskop der Serie DPO70000SX aufgezeichneten Reaktion.
DPO70000SX DE 9Jan2024

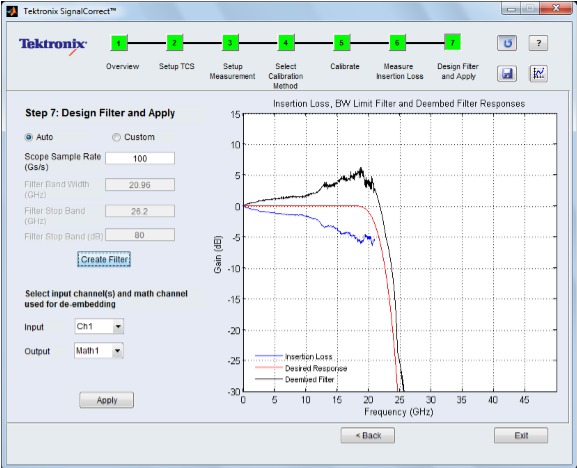

SignalCorrect erstellt einen Filter, den Sie auf die Eingänge des Oszilloskops anwenden können, um ein De-Embedment des zu prüfenden Geräts oder der Verbindung durchzuführen.

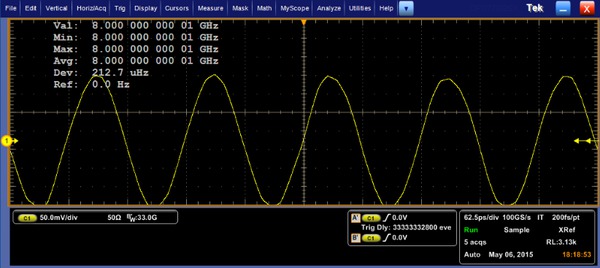

Counter Timer

Der hochauflösende Zähler/Timer ist ein neues optionales Leistungsmerkmal, das durch das neue Triggersystem in den Oszilloskopen der Serie DPO70000SX ermöglicht wird. Dies ist ein Präzisionsfrequenzzähler, der Frequenzanalysen bis zu 25 GHz mit einer Auflösung von bis zu 13 Stellen und 12 Stellen/Sekunde ermöglicht. Bei Verwendung des internen Taktgebers hat dieser Zähler eine Genauigkeit von besser als 1 ppm. Eine noch höhere Genauigkeit ist mit einer hochpräzisen externen Taktquelle möglich. Da diese Messung über das Triggersystem erfolgt, wird jede einzelne Schwingung des Signals während der Gate-Zeit des Triggers kontinuierlich gemessen, anstatt Messungen an endlichen Datenblöcken über den normalen Erfassungskanal durchzuführen.

DPO70000SX DE 9Jan2024

Dank dieses Leistungsmerkmals können Sie hochpräzise Messungen der Taktstabilität durchführen. In der gezeigten Bildschirmaufnahme wird eine Abweichung von 212 μHz der Quellenwanderung bei einer 8-GHz-Präzisionsquelle gemessen. In dieser Abbildung wurde der Signalgenerator auf 8,00000000001 GHz eingestellt, und das Oszilloskop hat genau diesen Wert gemessen.

Der Timer ermöglicht präzise Messungen zwischen Triggerereignissen mit einer Auflösung von 200 fs und kann Zeitmessungen von einem Ereignis A bis zu einem Ereignis B umfassen, wobei es sich bei den Ereignissen A und B um einen beliebigen gültigen Triggermodus handeln kann (z. B. Glitch, Runt, Edge, usw.). Dieses Leistungsmerkmal ist nützlich, um Ausbreitungsverzögerungen zu messen oder die Häufigkeit des Auftretens von Anomalien zu analysieren.

Drei wichtige Unterschiede zwischen diesem Zähler/Timer und herkömmlichen Zählern/Timern sind:

  • Analogbandbreite > 25 GHz
  • Große Auswahl an Oszilloskop-Tastköpfen mit hoher Bandbreite für höchste Signaltreue beim Anschluss an den Prüfling
  • Sie können die Signaldarstellung auf dem Bildschirm anzeigen lassen, um sicherzustellen, dass der Zähler/Timer eine gültige Signaldarstellung sieht und dass die Triggerpegel für die Signaldarstellung angemessen eingestellt sind.

Integriertes Analysesystem

Das DPO70000SX verfügt über eine Vielzahl integrierter Leistungsmerkmale zur Visualisierung und Messung des Signalverhaltens. Verfügbar sind 54 automatische Messungen, die mithilfe einer grafischen Palette ausgewählt werden können, auf der die Messungen unter den Kategorien Amplitude, Zeit, Histogramm und Kommunikation logisch angeordnet sind. Mithilfe von statistischen Daten, wie z. B. Mittelwert, Min., Max., Standardabweichung und Grundgesamtheit, können Sie detailliertere Einsichten in Ihre Messergebnisse erhalten.

Definieren Sie mathematische Termini und wenden Sie sie auf Signaldaten an, um am Bildschirm Ergebnisse zu erhalten, die Sie sinnvoll nutzen können. Häufig verwendete Signalberechnungsfunktionen können durch einfaches Tippen auf eine Schaltfläche aufgerufen werden. Bei fortgeschrittenen Anwendungen können Sie mit einem bedienerfreundlichen Editor im Taschenrechnerstil algebraische Termini erstellen, in denen Echtzeit-Signale, Referenz-Signale, mathematische Funktionen, Messwerte, Skalare und vom Benutzer anpassbare Variablen enthalten sind.

Der große Erfassungsspeicher ermöglicht die Durchführung von Grenzwerttests über viele Zyklen hinweg und dadurch die Beobachtung von Ereignissen langer Dauer in den Daten. Außerdem können Daten aus dem Oszilloskop über die praktische Excel-Symbolleiste in Excel erfasst werden und über die in der DPO70000SX-Serie enthaltene Word-Symbolleiste zu benutzerdefinierten Berichten formatiert werden.

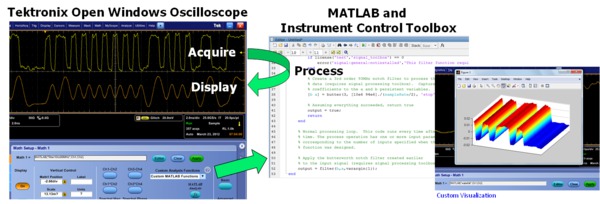

Eigene mathematische Ausdrücke mit MATLAB

Mit den benutzerdefinierten mathematischen Ausdrücken von Tektronix in MATLAB können Sie MATLAB-Skripts erstellen, die Signaldarstellungen in Echtzeit verarbeiten und die Ergebnisse in mathematische Oszilloskopspuren umwandeln. Erweiterungen können auch Funktionen von MATLAB nutzen, um spezielle Analysen und Visualisierungen zu erstellen.

DPO70000SX DE 9Jan2024

Fehlerbereinigung

Oszilloskope der DPO70000SX-Serie bieten während des gesamten Entwicklungszyklus die Möglichkeit zur Fehlerbereinigung in Subsystemen und zur Isolierung der Ursachen. Mit der hohen Signalerfassungsrate von FastAcq® können intermittierend auftretende Signalanomalien schnell erkannt werden – so werden Minuten, Stunden oder sogar Tage eingespart, da die Art der Fehler schnell ermittelt werden kann und sie durch ausgeklügelte Triggermodi isoliert werden können. Durch die Verwendung von Pinpoint®-Triggern können seltene Ereignisse wie Glitches oder Runt-Signale aufgrund von Buskonflikten oder Signalintegritätsproblemen erfasst, analysiert und dann eliminiert werden.

FastAcq® – Beschleunigte Fehlerbereinigung durch deutlich erkennbare Unvollkommenheiten

Die proprietäre DPX®-Erfassungstechnologie von FastAcq ist mehr als nur Farbabstufung oder Ereignisabtastung. FastAcq erfasst Signale mit mehr als 300.000 Signaldarstellungen pro Sekunde auf allen TekConnect®-Kanälen 2 gleichzeitig, was die Wahrscheinlichkeit der Aufdeckung seltener Fehlerereignisse drastisch erhöht. Und durch einfaches Drehen des Drehknopfs „Signalintensität“ sehen Sie klar und deutlich „eine Welt, die andere nicht sehen“, und zwar das vollständige Bild der Funktionsweise Ihrer Schaltung. Einige Oszilloskop-Anbieter werben zwar mit hohen Signalerfassungsraten über kurze Zeiträume. Diese schnellen Signalerfassungsraten werden jedoch nur von Oszilloskopen der DPO70000-Serie, die mit DPX-Technologie ausgestattet sind, auf einer dauerhaften Basis unterstützt.

Pinpoint®-Trigger

Ganz gleich, ob Sie versuchen, ein Problemsignal zu finden oder einen Abschnitt eines komplexen Signals für die weitere Analyse zu isolieren, Tektronix Pinpoint-Triggerung bietet die Lösung. Die Pinpoint-Triggerung ermöglicht die Auswahl praktisch aller Triggertypen für die Triggerereignisse A und B und bietet das ganze Spektrum von Komfort-Triggerarten zum Suchen von aufeinanderfolgenden Triggerereignissen. Pinpoint-Trigger bieten Trigger-Reset-Funktionen, die die Triggersequenz nach einer angegebenen Zeitspanne, einem Zustand oder einem Übergang erneut beginnen, sodass selbst Ereignisse in den komplexesten Signalen erfasst werden können.

Das DPO70000SX ist das leistungsstärkste Triggersystem, das in einem Echtzeit-Oszilloskop verfügbar ist. Die Abbildung zeigt die Triggerung bei <50 ps bitbreiten Runt-Impulsen (beide Schwellenwerte werden nicht innerhalb der angegebenen Zeit überschritten) bei der Signalisierung von 25,78 GBaud (100GbE). Die hohe Systembandbreite und die extreme Präzision des Triggertimers ermöglichen eine zuverlässige Erfassung von Signalabweichungen und eine effiziente Isolierung von Fehlerzuständen.C

DPO70000SX DE 9Jan2024

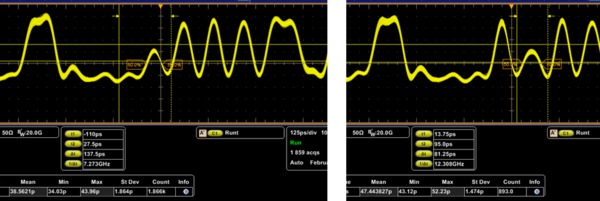

In der nächsten Abbildung wird die Pulsweitendiskriminierung verwendet, um Impulse mit einer Breite von > 40 ps und < 60 ps zu isolieren. Dies zeigt eine zuverlässige Erfassung von 50 ps Impulsen innerhalb einer 20 Gbps PRBS11-Sequenz.

DPO70000SX DE 9Jan2024

Das DPO70000SX verfügt über einen einzigartigen Hüllkurven-Triggermodus, der das direkte Triggern auf die Hüllkurve eines modulierten Trägers ermöglicht. Flanken-, Breiten- und Timeout-Trigger können auf eine erkannte Hüllkurve angewendet werden, um stabile Trigger auf modulierte Bursts zu liefern oder Bursts einer bestimmten Breite zu unterscheiden. Die Trägerfrequenz kann von 500 MHz bis 20 GHz reichen, um ein breites Spektrum an Anwendungen abzudecken. Die Abbildung veranschaulicht die Triggerung auf einen Burst mit bestimmter Breite.

DPO70000SX DE 9Jan2024

Hardware-Triggerung auf serielle Muster

Zur Überprüfung serieller Architekturen bietet die Serie DPO70000SX zwei verschiedene Trigger- und Dekodieroptionen für serielle Bitmuster mit integrierter Taktrückgewinnung, mit denen sich Ereignisse über physikalische und Link-Layer hinweg korrelieren lassen. Das Gerät kann das eingebettete Taktsignal wiederherstellen, Übergänge erkennen und Ihnen die Möglichkeit geben, die gewünschten kodierten Wörter für einen bestimmten seriellen Bitmustertrigger einzustellen, der aufgezeichnet werden soll. Diese Leistungsmerkmale können bei der DPO70000SX-Serie mit zwei Optionen aktiviert werden. Die Option ST14G bietet serielle Triggerleistung von 600 MBit/s bis 14,1 GBit/s und Triggerpegel auf Bit- oder Zeichenebene sowie Dekodierung von seriellen 8b/10b NRZ-Datenströmen. Die Option SR-6466 ermöglicht die Unterstützung von seriellem 64b/66b NRZ-Trigger und -Dekodierung und erfordert ST14G. Jeder aktive TekConnect-Eingangskanal kann als Quelle für die seriellen Hardware-Trigger-Optionen verwendet werden.

Das Leistungsmerkmal der Bitmusterübereinstimmung mit 160 Bits (16 Zeichen) gilt für generische serielle NRZ-Bitmuster und 8b/10b. Damit kann das Oszilloskop zuverlässig auf einen bestimmten Abschnitt einer seriellen Datensequenz triggern und so Diagnose- und Fehlersucharbeiten durch Isolierung von Teilen des seriellen Datenstroms erleichtern. Bei 64b/66b-spezifischen Bitmustern ermöglicht die Option den Trigger bei einem gültigen oder ungültigen Sync-Header, Steuerblock, Datenblock und bis zu 132 Bitmusterübereinstimmung (bei 2 benachbarten 64b/66b-Blöcken).

Darüber hinaus ist das Leistungsmerkmal des seriellen Hardware-Triggers für einen zuverlässigen Betrieb auch bei Vorhandensein von Spreizspektrums-Takten mit einem Bereich von 0 bis 5000 pps Downspread ausgelegt.

DPO70000SX DE 9Jan2024

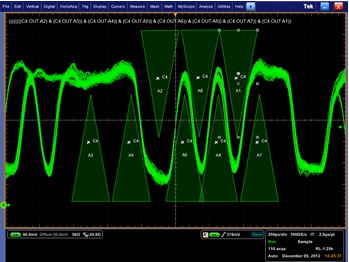

Visuelle Trigger

Der visuelle Trigger erweitert die Möglichkeiten von Pinpoint Triggering um eine weitere Ebene der Triggerqualifikation, um wichtige Ereignisse in einer Vielzahl komplexer Signale zu finden. Visuell Trigger qualifiziert Pinpoint-Trigger, indem alle Signalerfassungen abgetastet und mit Bereichen auf dem Bildschirm (geometrischen Formen) verglichen werden. Unter Verwendung einer Maus oder eines Touchscreens sowie verschiedener Formen (Dreiecke, Rechtecke, Sechsecke oder Trapezoide) lassen sich bis zu acht Bereiche erstellen, mit denen das gewünschte Triggerverhalten spezifiziert werden kann. Nach ihrer Erstellung können die Formen interaktiv bearbeitet werden, um ideale Triggerbedingungen zu erzeugen.

DPO70000SX DE 9Jan2024

FastFrame™

Wenn die wichtigsten zu untersuchenden Ereignisse zeitlich weit auseinander liegen, wie z. B. stoßweise Aktivitäten auf einem Bus, ermöglicht die segmentierte Speicherfunktion FastFrame der DPO70000SX-Serie die Erfassung dieser Ereignisse bei gleichzeitiger Einsparung von Erfassungsspeicher. Mithilfe von Mehrfachtrigger-Ereignissen erfasst und speichert FastFrame kurze Bursts von Signalen und speichert sie als Frames für die spätere Anzeige und Analyse. Tausende Frames können erfasst werden, wodurch die Analyse langfristiger Trends und Änderungen in dem dynamischen Signal ermöglicht wird. FastFrame minimiert auch die Nachladezeit des Triggers und ermöglicht die Erfassung von Ereignissen, die zeitlich sehr eng beieinander liegen. Dank dieses Leistungsmerkmals ist es möglich, Signale zuverlässig zu erfassen, die nur wenige Mikrosekunden voneinander entfernt sind.

Zu den erweiterten Leistungsmerkmalen von FastFrame gehört die Möglichkeit, sehr effizient einen Punkt-Punkt-Mittelwert aller Frames zu einer einzigen Signaldarstellung (Summary Frame) zu berechnen. Darüber hinaus ist es möglich, einen orthogonalen Mittelwert zu bilden, wobei mehrere Sätze von Frames erfasst werden können. In diesem Modus wird jeder Frame Nr. 1 punktweise mit allen anderen Frames Nr. 1 gemittelt, jeder Frame Nr. 2 punktweise mit allen anderen Frames Nr. 2 und so weiter bis zur angegebenen Gesamtzahl der Frames. Dieses Leistungsmerkmal bietet eine sehr effiziente Möglichkeit, den Dynamikbereich des Oszilloskops zu erweitern und gleichzeitig wiederholbare Ereignisfolgen zu erfassen.

Erweiterte Such- und Markerfunktion

Das Ereignis zu isolieren, das den Systemfehler verursacht, kann häufig mühsam sein. Die in der DPO70000SX-Serie standardmäßig enthaltene erweiterte Funktion zum Suchen und Markieren von Ereignissen macht es einfach, Daten zu untersuchen und wichtige Ereignisse zu markieren, unwichtige Ereignisse zu überspringen und die Einsicht in die Ereignisbeziehungen zu verbessern. Mit ASM können Sie mühelos durch große Aufzeichnungslängen navigieren und schnell das gesuchte Ereignis finden. Erweiterte Suchläufe können individuell definiert oder mit den Trigger-Einstellungen des Oszilloskops als Definition für die Suche durchgeführt werden. Sogar visuelle Triggerbereiche können als Teil der ASM-Kriterien verwendet werden.

DPO70000SX DE 9Jan2024

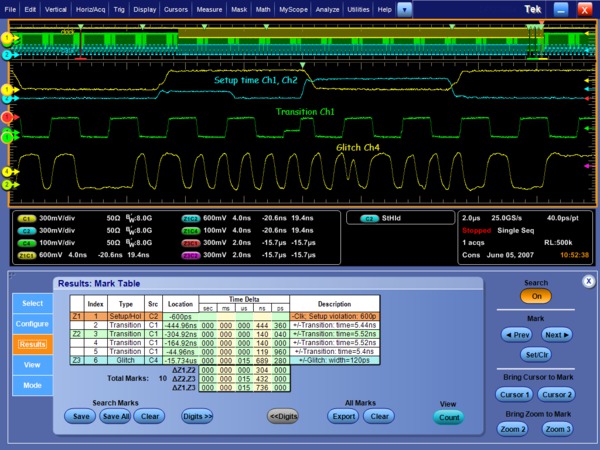

Erweiterte Such- und Markerfunktion – zum Markieren von wichtigen Ereignissen. Vor- und Zurück-Schaltflächen sowie Mausklicks ermöglichen die mühelose Navigation zwischen den zu untersuchenden Ereignissen

Koaxialer Eingang für Tastköpfe und Fernbedienungsköpfe

Die schwierigste Aufgabe beim Debugging in einem System besteht häufig darin, Zugang zu den erforderlichen Signalen zu erhalten. Tektronix bietet eine große Palette von Tastkopflösungen an, darunter das TriMode™-Tastkopfsystem P7700, P7600 und P7500 mit Bandbreiten, die optimal auf die Geräte der DPO70000SX-Serie abgestimmt sind. Die TriMode-Tastköpfe P7700, P7600 und P7500 ermöglichen das Umschalten zwischen Differential-, Single-Ended- und Gleichtaktmessung, ohne dass der Tastkopf von den Anschlusspunkten entfernt werden muss. Die P7600-Serie vereint geringe Rauschwerte, eine Bandbreite von 33 GHz und die Benutzerfreundlichkeit der Trimode-Tastkopfmessung. Die Serie P7500 umfasst Tastköpfe für Frequenzen von 4 GHz bis 25 GHz und verschiedene kostengünstige Lötspitzen mit Schnellanschlussfunktion, sodass der Tastkopf schnell und einfach zu den verschiedenen Lötpunkten bewegt werden kann.

DPO70000SX DE 9Jan2024

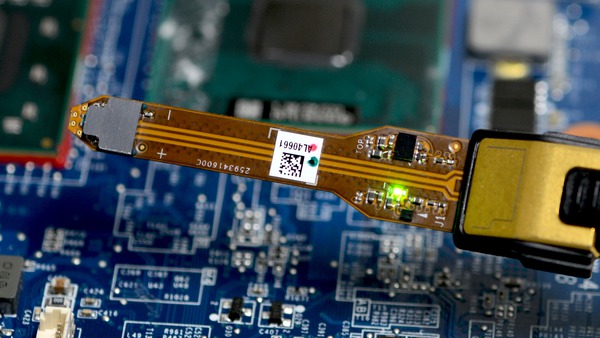

Die kostengünstigen Lötspitzen der P7500 TriMode-Tastköpfe ermöglichen schnelle Anschlüsse. Daher können die Tastköpfe schnell und einfach zu den Lötpunkten bewegt werden.

TriMode-Tastköpfe der Serie P7700

Die TriMode-Tastköpfe der Serie P7700 zeichnen sich durch die höchste Tastkopftreue aus, die für Echtzeit-Oszilloskope verfügbar ist. Darüber hinaus bieten die Tastköpfe der Serie P7700 mit ihren innovativen Anschlusstechniken, wie z. B. den Lötpunkten, bei denen der Eingangspuffer des Tastkopfes nur wenige Millimeter vom Ende der Spitze entfernt ist, eine unübertroffene Bedienbarkeit für den Anschluss an die anspruchsvollsten elektronischen Designs von heute.

DPO70000SX DE 9Jan2024
P77STFLXA ist ein lötbares, flexibles Schaltungszubehör mit einem aktiven Pufferverstärker an der Spitze für eine Bandbreite von bis zu 20 GHz.

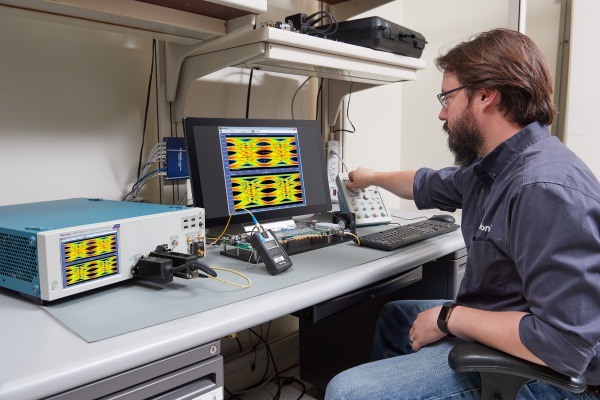

Optische Tastköpfe der Serie DPO7OE

Die optischen Tastköpfe der Serie DPO7OE können als optische Referenzempfänger für serielle Hochgeschwindigkeitssignale (mit auswählbaren Bessel-Thomson-ORR-Filtern) oder als herkömmliche O/E-Wandler für die allgemeine Erfassung optischer Breitbandsignale eingesetzt werden. Die Serie DPO7OE ist mit den Modellen DPO/MSO70000 C/DX/SX kompatibel. Der Anschluss an TekConnect-Kanäle ermöglicht eine Bandbreite von bis zu 33 GHz. Bei einem Anschluss an ATI-Kanäle liefert der DPO7OE1 bis zu 42 GHz elektrische Reaktion und der DPO7OE2 bis zu 59 GHz elektrische Bandbreitenreaktion.

DPO70000SX DE 9Jan2024

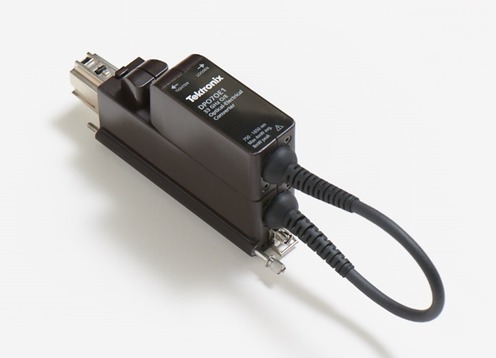

Optischer 33-GHz-Tastkopf DPO7OE1

Signalerfassung

ATI-Eingang

Der 70-GHz-ATI-Eingangskanal des DPO77002SX verwendet ein 1,85-mm-Koaxialanschlusssystem nach Industriestandard, das bis 67 GHz spezifiziert ist, mit einer typischen Leistung bis 70 GHz. Das Gerät enthält einen kalibrierten 1,85-mm-Buchsenadapter, der in den ATI-Eingangsstecker (Stecker) eingesetzt wird, um mechanischen Schutz und Buchsen-/Steckerauswahl zu gewährleisten. Im Lieferumfang der Geräte sind außerdem ein Handgelenkband zum Schutz vor statischer Aufladung, ein Drehmomentschlüssel und ein Satz Schraubenschlüssel enthalten, um die ordnungsgemäße Pflege und Installation der Signalpfad-Komponenten zu erleichtern und eine optimale Messleistung zu gewährleisten. Das 1,85-mm-Anschluss-System ist mit 2,4-mm-Komponenten (50 GHz) kompatibel.

TekConnect®-Eingänge

Die DPO70000SX-Modelle sind mit dem TekConnect-Signalverbindungssystem ausgestattet, das eine beispiellose Vielseitigkeit mit einer breiten Palette von Zubehörlösungen für den Signalzugang und die Signalaufbereitung bietet. Der TekConnect-Adapter TCA292D bietet einen 2,92-mm-Anschluss und eine koaxiale 50-Ω-Umgebung bis 33 GHz.

Hochleistungsfähiger Hilfs-Triggereingang

Das DPO70000SX verfügt über einen Hilfstrigger-Eingang (TekConnect), der für leistungsstarke Flankentriggerung geeignet ist, ohne einen Erfassungskanal zu belegen. Die Aux-Triggerbandbreite beträgt bei der DPO70000SX-Serie > 10 GHz mit < 1,5 ps eff Jitter.

Versatzausgleich für Kanal-Timing

Alle DPO70000SX-Modelle verfügen über differentielle Fast-Edge-Ausgänge mit einem Abgleich von < 1,6 ps auf dem vorderen Bedienfeld, die eine bequeme Quelle für den Abgleich des Kanal-Timings in einer koaxialen Umgebung darstellen. Die Geräte enthalten Zubehör, um einen Versatzausgleich für das Kanal-Timing mit der eingebauten Quelle durchzuführen. Zusätzliches Zubehör kann separat erworben werden, um eine noch feinere Zeitausrichtung oder einen Versatzausgleich in einer tastkopfbasierten Umgebung zu erreichen.

Signalpfadlösungen DPO7RF

Die Signalpfadlösungskits DPO7RF bieten Ihnen vorkonfigurierte Kits mit Komponenten, die Sie zur Optimierung der Messleistung in Ihren Anwendungen mit extrem hoher Bandbreite verwenden können. Die Kits umfassen Dämpfer, Adapter, DC-Blöcke, Leistungsteiler, Reinigungstücher, Farbmarkierungsbänder, S-Parameter und Dokumentation.

  • Die Kits und Kabel enthalten S-Parameter-Dateien und Dokumentation auf einem USB-Stick.
  • Die Kits enthalten Zubehör zur Signalpfadmarkierung.
  • Die Kits enthalten Reinigungsstäbchen für die ordnungsgemäße Wartung empfindlicher HF-Komponenten.
DPO70000SX DE 9Jan2024

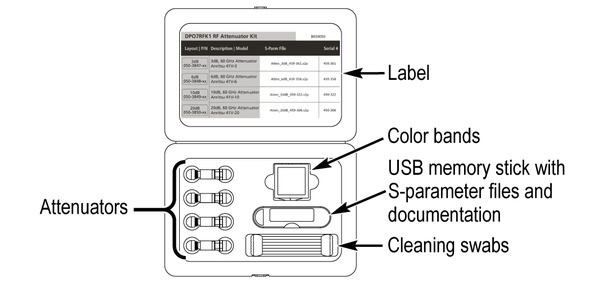

Charakteristischer 1,85-mm-Dämpfungsgliedsatz DPO7RFK1.
DPO70000SX DE 9Jan2024

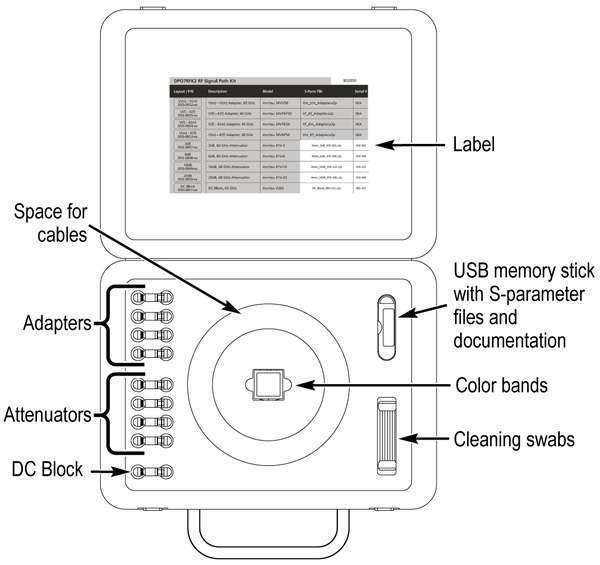

Erweitertes charakterisiertes 1,85-mm-Dämpfungsglied/Adapter-Satz DPO7RFK2.
DPO70000SX DE 9Jan2024

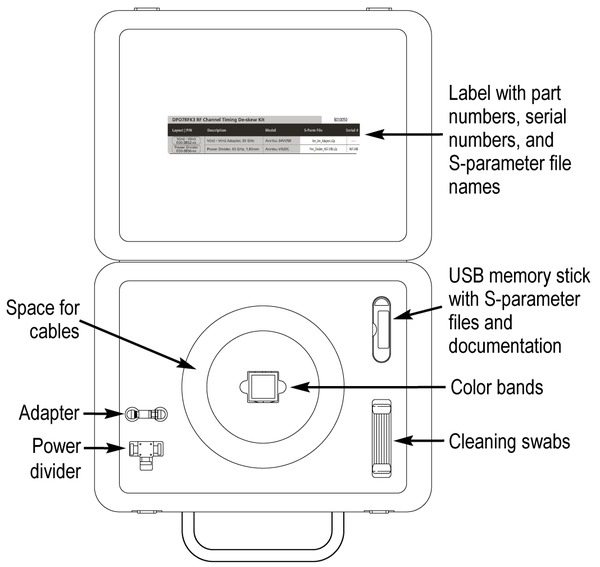

1,85-mm-Versatzausgleich-Satz DPO7RFK3.

Tisch- oder Gestellmontage

Das DPO70000SX ist sowohl für den Labortisch als auch für die Gestellmontage geeignet und wird durch eine Reihe von Komponenten ergänzt, die für bestimmte Umgebungen geeignet sind.

UltraSync-Kabel, die eine flexible Konfiguration ermöglichen, sind in Längen von 1 m und 2 m erhältlich. Das standardmäßige 1-m-Kabel eignet sich für typische Konfigurationen mit zwei oder vier Geräten und gleichmäßig gestapelten Geräten. Das längere Kabel ermöglicht Kombinationen, die im 90°-Winkel zueinander oder direkt um einen Prüfling herum angeordnet sind. Die Kabellängen können je nach Anwendungsbedarf kombiniert werden. Um einen präzisen zeitlichen Abgleich zwischen den Kanälen zu gewährleisten, kann das System einen zeitlichen Versatz vornehmen.

Die Gerätekoffer sind mit Aussparungen versehen, die auf die Füße ausgerichtet sind, sodass gestapelte Geräte für zusätzliche Stabilität mechanisch ineinander greifen. Dieses Leistungsmerkmal funktioniert auch in umgekehrten Stapelkonfigurationen und gemischten Stapeln, die einen optischen OM4000-Empfänger enthalten. Die Modelle enthalten Gewindebohrungen für vom Benutzer bereitgestellte Seitenhalterungen, wenn bestimmte Kombinationen miteinander „verriegelt“ werden sollen.

DPO70000SX DE 9Jan2024
Das DPO70000SX kann auf Wunsch sogar umgekehrt betrieben werden, um den Abstand zum OMA-Empfänger zu verkürzen (siehe Abbildung).

Gestellumgebung

Bei der Gestellmontage für das DPO70000SX handelt es sich um einen Einsatz, der direkt am Gerät befestigt wird. Der Einsatz belegt 1U Gestellhöhe zusätzlich zu dem 3U-Gerät und erhält einen Kühlkanal für das Gerät. Die Gestellmontage bietet außerdem robuste Tragegriffe für den Transport des Geräts außerhalb der Gestellumgebung.

DPO70000SX DE 9Jan2024

Mit dem Gestellmontagesatz können die Geräte aufrecht oder umgedreht montiert werden, um die Länge der Eingangskabel zu minimieren, genau wie beim Stapeln auf einem Labortisch.

Der Gestellmontageeinsatz für das DPO70000SX kann auch ein an der Vorderseite montiertes Massenspeicherlaufwerk (Solid State Drive, SSD) aufnehmen, um den Zugriff auf den Massenspeicher des Geräts in einer Gestellumgebung zu erleichtern.

Spezifikationen

Insofern nicht anders angegeben, werden alle technischen Daten garantiert. Alle technischen Daten gelten für alle Modelle, falls nicht anders angegeben.

Modellübersicht

DPO77002SX/DPS77004SX DPO75902SX/DPS75904SX DPO75002SX/DPS75004SX
ATI-Kanal TekConnect-Kanäle ATI-Kanal TekConnect-Kanäle ATI-Kanal TekConnect-Kanäle
Analogkanäle/Bandbreite

DPO77002SX

1 Kanal/67 GHz

1 Kanal/70 GHz (typisch)

DPS77004SX

2 Kanäle/67 GHz

2 Kanäle/70 GHz (typisch)

DPO77002SX

2 Kanäle/33 GHz

DPS77004SX

4 Kanäle/33 GHz

DPO75902SX

1 Kanal/59 GHz

DPS75904SX

2 Kanäle/59 GHz

DPO75902SX

2 Kanäle/33 GHz

DPS75904SX

4 Kanäle/33 GHz

DPO75002SX

1 Kanal/50 GHz

DPS75004SX

2 Kanäle/50 GHz

DPO75002SX

2 Kanäle/33 GHz

DPS75004SX

4 Kanäle/33 GHz

Abtastrate pro Kanal

200 GS/s

100 GS/s

200 GS/s

100 GS/s

200 GS/s

100 GS/s

Anstiegszeit (typisch) 10 % bis 90 %: 5,6 ps 20 % bis 80 %: 4,3 ps 10 % bis 90 %: 13 ps 20 % bis 80 %: 9 ps 10 % bis 90 %: 6,8 ps 20 % bis 80 %: 5,2 ps 10 % bis 90 %: 13 ps 20 % bis 80 %: 9 ps 10 % bis 90 %: 7,8 ps 20 % bis 80 %: 6 ps 10 % bis 90 %: 13 ps 20 % bis 80 %: 9 ps
Vertikales Rauschen (% der vollen Skala), BWE Ein, maximale Abtastrate (typisch) 0,83 % der vollen Skala bei 0 V Offset (300 mVFS) 0,71 % der vollen Skala bei 0 V Offset (500 mVFS) 0,77 % der vollen Skala bei 0 V Offset (300 mVFS) 0,71 % der vollen Skala bei 0 V Offset (500 mVFS) 0,69 % der vollen Skala bei 0 V Offset (300 mVFS) 0,71 % der vollen Skala bei 0 V Offset (500 mVFS)
Aufzeichnungslänge, Punkte (pro Kanal, Standard) 62,5 Mio. Punkte 62,5 Mio. Punkte 62,5 Mio. Punkte 62,5 Mio. Punkte 62,5 Mio. Punkte 62,5 Mio. Punkte
Aufzeichnungslänge (pro Kanal, Opt. 10XL) 125 Mio. Punkte 125 Mio. Punkte 125 Mio. Punkte 125 Mio. Punkte 125 Mio. Punkte 125 Mio. Punkte
Aufzeichnungslänge (pro Kanal, Opt. 20XL) 250 Mio. Punkte 250 Mio. Punkte 250 Mio. Punkte 250 Mio. Punkte 250 Mio. Punkte 250 Mio. Punkte
Aufzeichnungslänge (pro Kanal, Opt. 50XL) 1 G 1 G 1 G 1 G 1 G 1 G
Zeitauflösung 5 ps (200 GS/s) 10 ps (100 GS/s) 5 ps (200 GS/s) 10 ps (100 GS/s) 5 ps (200 GS/s) 10 ps (100 GS/s)
Aufzeichnungslänge bei höchster Abtastrate (Standard) 313 µs 625 µs 313 µs 625 µs 313 µs 625 µs
Aufzeichnungslänge bei höchster Abtastrate (Opt. 10XL) 625 µs 1,25 ms 625 µs 1,25 ms 625 µs 1,25 ms
Aufzeichnungslänge bei höchster Abtastrate (Opt. 20XL) 1,25 ms 2,5 ms 1,25 ms 2,5 ms 1,25 ms 2,5 ms
Aufzeichnungslänge bei höchster Abtastrate (Opt. 50XL) 5,0 ms 10 ms 5,0 ms 10 ms 5,0 ms 10 ms
DPO77002SX DPS77004SX DPO73304SX DPS73308SX
Einzelgerät System mit zwei Geräten Einzelgerät System mit zwei Geräten
ATI-Kanal TekConnect-Kanäle ATI-Kanal TekConnect-Kanäle TekConnect-Kanäle TekConnect-Kanäle
Analogkanäle/Bandbreite

1/70 GHz (typisch)

1/67 GHz

2/33 GHz

2/70 GHz (typisch)

2/67 GHz

4/33 GHz 2/33 GHz, 4/23 GHz 4/33 GHz, 8/23 GHz
Abtastrate pro Kanal 200 GS/s 100 GS/s 200 GS/s 100 GS/s 2 Kanäle 100 GS/s, 4 Kanäle 50 GS/s 4 Kanäle 100 GS/s, 8 Kanäle 50 GS/s
Anstiegszeit (typisch) 10 % bis 90 %: 5,6 ps 20 % bis 80 %: 4,3 ps 10 % bis 90 %: 13 ps 20 % bis 80 %: 9 ps 10 % bis 90 %: 5,6 ps 20 % bis 80 %: 4,3 ps 10 % bis 90 %: 13 ps 20 % bis 80 %: 9 ps 10 % bis 90 %: 13 ps 20 % bis 80 %: 9 ps 10 % bis 90 %: 13 ps 20 % bis 80 %: 9 ps
Vertikales Rauschen (% der vollen Skala), BWE Ein, maximale Abtastrate (typisch) 0,83 % der vollen Skala bei 0 V Offset (300 mVFS) 0,71 % der vollen Skala bei 0 V Offset (500 mVFS) 0,83 % der vollen Skala bei 0 V Offset (300 mVFS) 0,71 % der vollen Skala bei 0 V Offset (500 mVFS) 0,71 % der vollen Skala bei 0 V Offset (500 mVFS) 0,71 % der vollen Skala bei 0 V Offset (500 mVFS)
Aufzeichnungslänge, Punkte (pro Kanal, Standard) 62,5 Mio. Punkte 62,5 Mio. Punkte 62,5 Mio. Punkte 62,5 Mio. Punkte 62,5 Mio. Punkte 62,5 Mio. Punkte
Aufzeichnungslänge (pro Kanal, Opt. 10XL) 125 Mio. Punkte 125 Mio. Punkte 125 Mio. Punkte 125 Mio. Punkte 125 Mio. Punkte 125 Mio. Punkte
Aufzeichnungslänge (pro Kanal, Opt. 20XL) 250 Mio. Punkte 250 Mio. Punkte 250 Mio. Punkte 250 Mio. Punkte 250 Mio. Punkte 250 Mio. Punkte
Aufzeichnungslänge (pro Kanal, Opt. 50XL) 1 G 1 G 1 G 1 G 1 G an 2 Kanälen, 500 M an 4 Kanälen 1 G an 2 Kanälen pro Einheit, 500 M an 4 Kanälen pro Einheit
Zeitauflösung 5 ps (200 GS/s) 10 ps (100 GS/s) 5 ps (200 GS/s) 10 ps (100 GS/s) 10 ps (100 GS/s) 10 ps (100 GS/s)
Aufzeichnungslänge bei höchster Abtastrate (Standard) 313 µs 625 µs 313 µs 625 µs 625 µs 625 µs
Aufzeichnungslänge bei höchster Abtastrate (Opt. 10XL) 625 µs 1,25 ms 625 µs 1,25 ms 1,25 ms 1,25 ms
Aufzeichnungslänge bei höchster Abtastrate (Opt. 20XL) 1,25 ms 2,5 ms 1,25 ms 2,5 ms 2,5 ms 2,5 ms
Aufzeichnungslänge bei höchster Abtastrate (Opt. 50XL) 5,0 ms 10 ms 5,0 ms 10 ms 10 ms 10 ms
DPO73304SX/DPS73308SX DPO72504SXDPO72304SX DPO72004SXDPO71604SX DPO71304SX
TekConnect-Kanäle TekConnect-Kanäle TekConnect-Kanäle TekConnect-Kanäle TekConnect-Kanäle TekConnect-Kanäle
Analogkanäle/Bandbreite

DPO73304SX

2 Kanäle/33 GHz, 4 Kanäle/23 GHz

DPS73308SX

4 Kanäle/33 GHz, 8 Kanäle/23 GHz

2 Kanäle/25 GHz, 4 Kanäle/23 GHz

4 Kanäle/23 GHz

4 Kanäle/20 GHz

4 Kanäle/16 GHz

4 Kanäle/13 GHz

Abtastrate pro Kanal

DPO73304SX

2 Kanäle 100 GS/s, 4 Kanäle 50 GS/s

DPS73308SX

4 Kanäle 100 GS/s, 8 Kanäle 50 GS/s

2 Kanäle 100 GS/s, 4 Kanäle 50 GS/s

2 Kanäle 100 GS/s, 4 Kanäle 50 GS/s

2 Kanäle 100 GS/s, 4 Kanäle 50 GS/s

2 Kanäle 100 GS/s, 4 Kanäle 50 GS/s 2 Kanäle 100 GS/s, 4 Kanäle 50 GS/s
Anstiegszeit (typisch) 10 % bis 90 %: 13 ps

20 % bis 80 %: 9 ps

10 % bis 90 %: 16 ps

20 % bis 80 %: 12 ps

10 % bis 90 %: 17 ps

20 % bis 80 %: 13 ps

10 % bis 90 %: 22 ps

20 % bis 80 %: 15 ps

10 % bis 90 %: 26 ps

20 % bis 80 %: 19 ps

10 % bis 90 %: 32 ps

20 % bis 80 %: 23 ps

Vertikales Rauschen (% der vollen Skala), BWE Ein, maximale Abtastrate (typisch) 0,71 % der vollen Skala bei 0 V Offset (500 mVFS)

0,63 % der vollen Skala bei 0 V Offset (500 mVFS)

0,53 % der vollen Skala bei 0 V Offset (500 mVFS)

0,51 % der vollen Skala bei 0 V Offset (500 mVFS)

0,43 % der vollen Skala bei 0 V Offset (500 mVFS) 0,44 % der vollen Skala bei 0 V Offset (500 mVFS)
Aufzeichnungslänge, Punkte (pro Kanal, Standard) 62,5 Mio. Punkte 62,5 Mio. Punkte62,5 Mio. Punkte 62,5 Mio. Punkte62,5 Mio. Punkte 62,5 Mio. Punkte
Aufzeichnungslänge (pro Kanal, Opt. 10XL) 125 Mio. Punkte 125 Mio. Punkte125 Mio. Punkte 125 Mio. Punkte125 Mio. Punkte 125 Mio. Punkte
Aufzeichnungslänge (pro Kanal, Opt. 20XL) 250 Mio. Punkte 250 Mio. Punkte250 Mio. Punkte 250 Mio. Punkte250 Mio. Punkte 250 Mio. Punkte
Aufzeichnungslänge (pro Kanal, Opt. 50XL)

DPO73304SX

1 G an 2 Kanälen, 500 M an 4 Kanälen

DPS73308SX

1 G an 2 Kanälen pro Einheit, 500 M an 4 Kanälen pro Einheit

1 G an 2 Kanälen, 500 M an 4 Kanälen 1 G an 2 Kanälen, 500 M an 4 Kanälen 1 G an 2 Kanälen, 500 M an 4 Kanälen 1 G an 2 Kanälen, 500 M an 4 Kanälen 1 G an 2 Kanälen, 500 M an 4 Kanälen
Zeitauflösung 10 ps (100 GS/s) 10 ps (100 GS/s) 10 ps (100 GS/s) 10 ps (100 GS/s) 10 ps (100 GS/s) 10 ps (100 GS/s)
Aufzeichnungslänge bei höchster Abtastrate (Standard) 625 μs 625 μs625 μs 625 μs625 μs 625 μs
Aufzeichnungslänge bei höchster Abtastrate (Opt. 10XL) 1,25 ms 1,25 ms 1,25 ms 1,25 ms 1,25 ms 1,25 ms
Aufzeichnungslänge bei höchster Abtastrate (Opt. 20XL) 2,5 ms 2,5 ms 2,5 ms 2,5 ms 2,5 ms 2,5 ms
Aufzeichnungslänge bei höchster Abtastrate (Opt. 50XL) 10 ms 10 ms10 ms 10 ms10 ms 10 ms

Vertikalsystem – Analogkanäle

Eingangskopplung
TekConnect-Kanäle:

Zwei Modi: DC, 50 Ohm bis zu einer programmierbaren Abschlussspannung; Masse.

Die Terminierung kann an eine Gleichspannung angeschlossen werden:

≤ 1,2 VFS-Einstellungen: -3,5 V an 3,5 V,

> 1,2 VFS-Einstellungen: 0,0 V

ATI-Kanal:

DC, 50 Ω.

DPO70000SX DE 9Jan2024
Eingangswiderstand
≤ 1,2 VFS Einstellungen

50 Ω ±3 % bei 18 bis 28 ºC

50 Ω ±4 % über 5 bis 45 ºC

> 1,2 VFS Einstellungen
50 Ω ±4,4 % über 5 bis 45 ºC
ATI-Kanal

50 Ω ±3% von 18 °C bis 28 °C

50 Ω ±4% von 5 °C bis 45 °C

Empfindlichkeitsbereich
TekConnect-Kanäle
62,5 mVFS bis 6 VFS
ATI-Kanal
100 mVFS bis 300 VFS
Maximale Eingangsspannung
TekConnect-Kanäle:

≤ 1,2 VFS Einstellungen:

±1,5 V im Verhältnis zur Vorspannung am Abschlusswiderstand (max. 30 mA)

±5 V abs. max. Eingangsspannung

> 1,2 VFS Einstellungen:

±8 V. Durch den maximalen VAbschl.-Strom und die Stromversorgung des Dämpfungsglieds bei maximaler Temperatur begrenzt.

ATI-Kanal:

±0,75 VSpitze

Aux-Kanal::
±5,0 VSpitze
Bereich der Eingangsabschluss-Spannung (VTerm), TekConnect-Kanäle
≤ 1,2 VFS Einstellungen:
-3,5 V bis +3,5 V
>1,2 VFS Einstellungen:
0 V
Frequenzgang-Toleranz
Alle Modi, BWE ein, 18 ºC bis 28 ºC (typisch)

Verwenden Sie die Tabelle für typische Temperaturabweichungen zur Bestimmung des Leistungsverlusts Bei Betrieb über den Temperaturgrenzwerten.

TekConnect-Kanal:

Stufeneinstellungen TekConnect-Kanäle: 77,5 mVFS, 151 mVFS, 302 mVFS, 605 mVFS, 1.210 mVFS, 1.620 mVFS, 3.240 mVFS

±0,5 dB von DC bis 50 % der nominalen Bndb

±1,5 dB von 50 % bis 80 % der nominalen Bndb

Alle anderen Verstärkungseinstellungen:

±1,0 dB von DC bis 50 % der nominalen Bndb

±2,0 dB von 50 % bis 80 % der nominalen Bndb

ATI-Kanal:

Alle Volt/Div-Einstellungen

±0,5 dB von DC bis 20 GHz

±0,75 dB von > 20 GHz bis 30 GHz

±1,25 dB von > 30 GHz bis 68,5 GHz

±2 dB von > 68,5 GHz bis 69,5 GHz

+2/-3 dB bei 70 GHz

TekConnect-Kanal
Typische temperaturbedingte Herabsetzung der Betriebswerte
Frequenz TC, (dB/°C) 5 °C 45 °C
DC bis 5 GHz 0,005 dB/°C 0,07 -0,09
10 GHz 0,010 dB/°C 0,13 -0,17
15 GHz 0,025 dB/°C 0,33 -0,43
20 GHz 0,045 dB/°C 0,59 -0,77
23 GHz 0,10 dB/°C 1,30 -1,70
25 GHz 0,10 dB/°C 1,30 -1,70
30 GHz 0,115 dB/°C 1,50 -1,96
33 GHz 0,160 dB/°C 2,08 -2,72
ATI-Kanal
Typische temperaturbedingte Herabsetzung der Betriebswerte
Frequenz TC, (dB/°C)
DC bis 5 GHz 0,005 dB/°C
DC bis 10 GHz 0,002 dB/°C
15 GHz 0,005 dB/°C
20 GHz 0,01 dB/°C
30 GHz 0,05 dB/°C
40 GHz 0,07 dB/°C
50 GHz 0,05 dB/°C
60 GHz 0,05 dB/°C
Bandbreitenbegrenzung
Je nach Modell des Geräts: 70 GHz bis 1 GHz in 1-GHz-Schritten oder 500 MHz; 5-GHz-Schritte über 35 GHz

Nur Hardware-Bandbreiteneinstellungen bei 33 GHz auf Nicht-ATI-Kanälen verfügbar. Auf dem ATI-Kanal sind keine reinen Hardware-Einstellungen verfügbar.

Vertikale Auflösung
8 Bits, (11 Bits mit Mittelung)
Anzahl der digitalisierten Bits
8 Bits
DPO70000SX DE 9Jan2024
DC-Verstärkungsgenauigkeit
±2 %
Effektive Anzahl von Bits (typisch). Mittelwert von DC bis zur vollen Bandbreite des Modells.
70 GHz ATI-Kanal 4,6 Bits bei 250 mV FS, 200 GS/s
59 GHz ATI-Kanal4,8 Bits bei 250 mV FS, 200 GS/s
50 GHz ATI-Kanal5,0 Bits bei 250 mV FS, 200 GS/s
33 GHz TekConnect-Kanäle 5,0 Bits bei 500 mV FS, 100 GS/s
25 GHz TekConnect-Kanäle5,2 Bits bei 500 mV FS, 100 GS/s
23 GHz TekConnect-Kanäle5,4 Bits bei 500 mV FS, 100 GS/s
20 GHz TekConnect-Kanäle5,5 Bits bei 500 mV FS, 100 GS/s
16 GHz TekConnect-Kanäle5,8 Bits bei 500 mV FS, 100 GS/s
13 GHz TekConnect-Kanäle5,9 Bits bei 500 mV FS, 100 GS/s
Effektive Bits, typisch.

Die folgenden Diagramme zeigen die typischen effektiven Bits für eine 225 mV s-s Sinuswelle, die mit 250 mV FS und maximaler Abtastrate abgetastet wird.

DPO77002SX DPO75902SX DPO75002SX
Eingangsfrequenz 200 GS/s, 70 GHz 200 GS/s, 59 GHz 200 GS/s, 50 GHz
10 MHz 5,0 Bits 5,14 Bits 5,22 Bits
0,92 GHz 5,0 Bits 5,13 Bits 5,21 Bits
1,92 GHz 5,0 Bits 5,13 Bits 5,21 Bits
2,92 GHz 5,0 Bits 5,14 Bits 5,22 Bits
3,92 GHz 5,0 Bits 5,13 Bits 5,21 Bits
4,92 GHz 4,9 Bits 5,03 Bits 5,11 Bits
5,92 GHz 4,9 Bits 5,03 Bits 5,10 Bits
6,92 GHz 4,9 Bits 5,03 Bits 5,10 Bits
7,92 GHz 4,9 Bits 5,02 Bits 5,08 Bits
8,92 GHz 4,9 Bits 5,03 Bits 5,09 Bits
9,92 GHz 4,9 Bits 5,03 Bits 5,09 Bits
10,92 GHz 4,9 Bits 5,03 Bits 5,10 Bits
11,92 GHz 4,9 Bits 5,06 Bits 5,13 Bits
12,92 GHz 4,9 Bits 5,05 Bits 5,17 Bits
13,92 GHz 4,9 Bits 5,07 Bits 5,19 Bits
14,92 GHz 4,9 Bits 5,10 Bits 5,21 Bits
15,92 GHz 4,8 Bits 4,98 Bits 5,11 Bits
16,92 GHz 4,8 Bits 4,89 Bits 5,06 Bits
17,92 GHz 4,7 Bits 4,79 Bits 4,95 Bits
18,92 GHz 4,7 Bits 4,79 Bits 4,95 Bits
19,92 GHz 4,7 Bits 4,80 Bits 4,93 Bits
20,92 GHz 4,7 Bits 4,80 Bits 4,92 Bits
21,92 GHz 4,6 Bits 4,74 Bits 4,82 Bits
22,92 GHz 4,6 Bits 4,77 Bits 4,85 Bits
23,92 GHz 4,7 Bits 4,81 Bits 4,87 Bits
24,92 GHz 4,6 Bits 4,74 Bits 4,79 Bits
25,92 GHz 4,6 Bits 4,73 Bits 4,92 Bits
26,92 GHz 4,5 Bits 4,76 Bits 4,93 Bits
27,92 GHz 4,5 Bits 4,70 Bits 4,91 Bits
28,92 GHz 4,5 Bits 4,70 Bits 4,95 Bits
29,92 GHz 4,5 Bits 4,85 Bits 4,95 Bits
30,92 GHz 4,5 Bits 4,75 Bits 4,90 Bits
31,92 GHz 4,5 Bits 4,70 Bits 4,80 Bits
32,92 GHz 4,4 Bits 4,59 Bits 4,75 Bits
33,92 GHz 4,4 Bits 4,70 Bits 4,79 Bits
35,92 GHz 4,5 Bits 4,60 Bits 4,67 Bits
37,92 GHz 4,3 Bits 4,40 Bits 4,47 Bits
39,92 GHz 4,3 Bits 4,57 Bits 4,65 Bits
41,92 GHz 4,2 Bits 4,49 Bits 4,62 Bits
43,92 GHz 4,3 Bits 4,70 Bits 4,87 Bits
45,92 GHz 4,1 Bits 4,16 Bits 4,71 Bits
47,92 GHz 4,0 Bits 4,10 Bits 4,64 Bits
49,92 GHz 4,0 Bits 4,10 Bits 4,15 Bits
51,92 GHz 4,1 Bits 4,18 Bits
53,92 GHz 4,1 Bits 4,18 Bits
55,92 GHz 4,2 Bits 4,30 Bits
57,92 GHz 4,5 Bits 4,60 Bits
59,92 GHz 4,8 Bits
61,92 GHz 4,8 Bits
63,92 GHz 4,9 Bits
65,92 GHz 4,9 Bits
67,92 GHz 4,9 Bits
69,92 GHz 4,7 Bits
BWE Ein, verbesserter MIMO-Filter, volle Bandbreite

DPO77002SX, DPO75902SX, DPO75002SX, DPO73304SX TekConnect-KanäleDPO72504SXDPO72304SX
Eingangsfrequenz 100 GS/s, 33 GHz 50 GS/s, 23 GHz 100 GS/s, 25 GHz50 GS/s, 23 GHz100 GS/s, 23 GHz 50 GS/s, 23 GHz
10 MHz 5,4 Bits 5,4 Bits 5,5 Bits5,3 Bits5,9 Bits 5,3 Bits
1 GHz 5,2 Bits 5,3 Bits 5,4 Bits5,3 Bits5,8 Bits 5,2 Bits
2 GHz 5,2 Bits 5,2 Bits 5,3 Bits5,1 Bits5,7 Bits 5,2 Bits
3 GHz 5,1 Bits 5,1 Bits 5,2 Bits5,1 Bits5,6 Bits 5,1 Bits
4 GHz 5,1 Bits 5,2 Bits 5,1 Bits5,1 Bits5,6 Bits 5,2 Bits
5 GHz 5,2 Bits 5,1 Bits 5,2 Bits5,2 Bits5,6 Bits 5,1 Bits
6 GHz 5,0 Bits 5,1 Bits 5,1 Bits5,2 Bits5,6 Bits 5,0 Bits
7 GHz 5,0 Bits 5,1 Bits 5,2 Bits5,2 Bits5,5 Bits 5,1 Bits
8 GHz 5,1 Bits 5,1 Bits 5,2 Bits5,2 Bits5,6 Bits 5,1 Bits
9 GHz 5,1 Bits 5,0 Bits 5,3 Bits5,2 Bits5,6 Bits 5,0 Bits
10 GHz 5,2 Bits 5,1 Bits 5,2 Bits5,1 Bits5,5 Bits 5,0 Bits
11 GHz 5,1 Bits 4,9 Bits 5,4 Bits5,1 Bits5,4 Bits 4,9 Bits
12 GHz 5,2 Bits 5,0 Bits 5,4 Bits5,2 Bits5,5 Bits 5,0 Bits
13 GHz 5,1 Bits 4,9 Bits 5,4 Bits5,0 Bits5,4 Bits 4,9 Bits
14 GHz 5,1 Bits 4,9 Bits 5,4 Bits5,0 Bits5,3 Bits 4,8 Bits
15 GHz 4,9 Bits 4,8 Bits 5,3 Bits5,0 Bits5,1 Bits 4,8 Bits
16 GHz 4,8 Bits 4,8 Bits 5,2 Bits5,0 Bits5,2 Bits 4,7 Bits
17 GHz 4,9 Bits 4,8 Bits 5,2 Bits5,0 Bits5,2 Bits 4,7 Bits
18 GHz 4,9 Bits 4,8 Bits 5,2 Bits5,1 Bits5,3 Bits 4,8 Bits
19 GHz 4,8 Bits 4,8 Bits 5,1 Bits5,0 Bits5,2 Bits 4,7 Bits
20 GHz 4,7 Bits 4,6 Bits 4,9 Bits5,0 Bits5,1 Bits 4,7 Bits
21 GHz 4,8 Bits 4,8 Bits 4,8 Bits4,8 Bits5,3 Bits 4,8 Bits
22 GHz 4,8 Bits 4,9 Bits 4,8 Bits4,8 Bits5,3 Bits 4,8 Bits
23 GHz 4,9 Bits 4,9 Bits5,2 Bits
24 GHz 5,0 Bits 4,9 Bits
25 GHz 4,8 Bits 4,9 Bits
26 GHz 4,9 Bits
27 GHz 4,8 Bits
28 GHz 4,7 Bits
29 GHz 4,9 Bits
30 GHz 4,9 Bits
31 GHz 4,8 Bits
32 GHz 4,8 Bits
33 GHz 4,8 Bits
DPO72004SXDPO71604SXDPO71304SX
Eingangsfrequenz 100 GS/s, 20 GHz50 GS/s, 20 GHz100 GS/s, 16 GHz 50 GS/s, 16 GHz 100 GS/s 13 GHz 50 GS/s 13 GHz
10 MHz 5,7 Bits5,4 Bits6,0 Bits5,7 Bits6,0 Bits5,7 Bits
1 GHz 5,7 Bits5,4 Bits5,9 Bits5,6 Bits6,1 Bits5,8 Bits
2 GHz 5,4 Bits5,1 Bits5,9 Bits5,6 Bits6,0 Bits5,7 Bits
3 GHz 5,5 Bits5,2 Bits5,7 Bits5,4 Bits5,7 Bits5,5 Bits
4 GHz 5,5 Bits5,2 Bits5,7 Bits5,4 Bits5,8 Bits5,6 Bits
5 GHz 5,5 Bits5,2 Bits5,6 Bits5,4 Bits5,9 Bits5,6 Bits
6 GHz 5,5 Bits5,2 Bits5,7 Bits5,5 Bits5,8 Bits5,6 Bits
7 GHz 5,6 Bits5,2 Bits5,7 Bits5,5 Bits5,9 Bits5,6 Bits
8 GHz 5,6 Bits5,2 Bits5,8 Bits5,5 Bits5,9 Bits5,6 Bits
9 GHz 5,6 Bits5,2 Bits5,8 Bits5,5 Bits5,9 Bits5,6 Bits
10 GHz 5,5 Bits5,2 Bits5,8 Bits5,5 Bits5,9 Bits5,6 Bits
11 GHz 5,5 Bits5,2 Bits5,8 Bits5,4 Bits5,9 Bits5,6 Bits
12 GHz 5,5 Bits5,2 Bits5,8 Bits5,4 Bits5,8 Bits5,6 Bits
13 GHz 5,5 Bits5,0 Bits5,8 Bits5,4 Bits5,9 Bits
14 GHz 5,5 Bits5,0 Bits5,8 Bits5,4 Bits
15 GHz 5,5 Bits5,0 Bits5,8 Bits5,4 Bits
16 GHz 5,5 Bits4,9 Bits5,8 Bits5,4 Bits
17 GHz 5,5 Bits4,9 Bits
18 GHz 5,5 Bits5,0 Bits
19 GHz 5,5 Bits4,9 Bits
20 GHz 5,4 Bits4,9 Bits
21 GHz
22 GHz
23 GHz
24 GHz
25 GHz
26 GHz
27 GHz
28 GHz
29 GHz
30 GHz
31 GHz
32 GHz
33 GHz
Offset-Bereich
TekConnect-Kanäle
Vollskala Spannungsbereich Offset-Bereich
62,5 mVFS bis 1,2 VFS± 3,4 V
1,2 VFS bis 6 VFS± 6 V
ATI-Kanal
Vollskala Spannungsbereich Offset-Bereich
100 mVFS bis 300 mVFS±300 mV - (10 Div × Volt/Div)
DPO70000SX DE 9Jan2024
Offset-Genauigkeit

Netto-Offset = Offset - (Position × V/div).

Vollskala Spannungsbereich Offset-Genauigkeit

62,5 mVFS bis 1,2 VFS (TekConnect Kanäle)

±(0,4 % | netto Offset | + 0,2 % | netto Offset – Vterm Einstellung | + 2,5 mV + 1 %FS)

>1,2 mVFS bis 6 VFS (TekConnect Kanäle)

±(0,6 % | netto Offset | + 13,4 mV + 1 %FS)

100 mVFS bis 300 mVFS (ATI Kanal)

±(0,35 % | netto Offset | + 2 mV + 1 %FS)

Positionsbereich
±5 Skalenteile
Kanal-zu-Kanal-Übersprechen (Kanalisolierung), typisch

Eingangsfrequenzbereich (bis zur Nennbandbreite). Geht von zwei Kanälen mit den gleichen Skalen- und Bandbreiteneinstellungen aus. Die Grenzwerte gelten bis zur Bandbreite des jeweiligen Geräts.

ATI-Modelle
Angegebene Kanäle Frequenzbereich des Geräts Isolierung
ATI-Kanäle (Isolierung zwischen zwei [oder mehr] ATI-Kanälen in getrennten Einheiten), erfordert UltraSync DC bis 70 GHz: 70 dB
TekConnect-Kanäle in einer ATI-Einheit (Isolierung zwischen Kanal 1 und 3) DC bis 33 GHz 60 dB
TekConnect-Kanäle an ATI-Kanal (Isolierung zwischen Kanal 1 und 3 an Kanal 2) DC bis 4 GHz 55 dB
> 4 GHz bis 10 GHz 45 dB
> 10 GHz bis 20 GHz 35 dB
> 20 GHz bis 30 GHz 30 dB
> 30 GHz bis 33 GHz 27 dB
ATI-Kanal an TekConnect-Kanäle (nicht ATI) (Isolierung zwischen Kanal 2 und Kanal 1 oder 3) DC bis 3 GHz 55 dB
> 3 GHz bis 12 GHz 40 dB
>12 GHz bis 33 GHz 30 dB
> 33 bis 70 GHz 60 dB
TekConnect-Modelle (Nicht-ATI)
Angegebene Kanäle Frequenzbereich des Geräts Isolierung
Isolierung zwischen Kanal 1 oder 2 und Kanal 3 oder 4 DC bis 33 GHz 60 dB
Isolierung zwischen Kanal 1 und 2 oder Kanal 3 und 4 DC bis 2 GHz 60 dB
> 2 bis 10 GHz 42 dB
> 10 bis 20 GHz 35 dB
> 20 bis 33 GHz 30 dB
Angezeigter mittlerer Rauschpegel (DANL) (typisch)

6,25 mV/Div (10 mV/Div für ATI-Kanäle)

500 MHz Spanne, 1 kHz RBW

Spitzenwerterfassung, gemittelte Spur, Eingang terminiert

DC bis 500 MHz

500 MHz bis 20 GHz

20 GHz bis 70 GHz

≤ -145 dBm/Hz

≤ -155 dBm/Hz

≤ -150 dBm/Hz

29 dB NF

19 dB NF

24 dB NF

Dynamischer Signal-Rausch-Abstand (typisch)
TekConnect-Kanal

3 dBm Eingang bei 1 GHz, 100 mV/Div

CF 1 GHz, 50 MHz Spanne, 1 kHz RBW, +20 MHz vom Mittelpunkt

-102 dB
ATI-Kanal

7,5 dBm Eingang bei 65 GHz, 30 mV/Div

CF 65 GHz, 50 MHz Spanne, 1 kHz RBW, +20 MHz vom Mittelpunkt

-95 dB
Phasenrauschen (typisch)
30 mV/Div, Eingangssignal 90 % volle Skala
10 kHz 100 kHz 1 MHz 10 MHz
1 GHz -113 dBc/Hz -120 dBc/Hz -133 dBc/Hz -139 dBc/Hz
12,5 GHz -95 dBc/Hz -98 dBc/Hz -127 dBc/Hz -139 dBc/Hz
40 GHz -86 dBc/Hz -89 dBc/Hz -110 dBc/Hz -132 dBc/Hz
60 GHz -82 dBc/Hz -87 dBc/Hz -110 dBc/Hz -125 dBc/Hz
Verzerrung der 2.und 3.Oberwelle

6,25 mV/Div (10 mV/Div für ATI-Kanäle)

Eingangssignal -26 dBm (-22 dBm für ATI-Kanal)

TekConnect-Kanal

Elementar

2.3.

1 GHz

≤ -60 dBc ≤ -55 dBc

500 MHz bis 10 GHz

≤ -55 dBc ≤ -50 dBc

10 GHz bis 16,5 GHz

≤ -45 dBc ≤ -50 dBc
ATI-Kanal

1 GHz

≤ -60 dBc ≤ -50 dBc

500 MHz bis 10 GHz

≤ -60 dBc ≤ -45 dBc

10 GHz bis 25 GHz

≤ -50 dBc ≤ -50 dBc

25 GHz bis 35 GHz

≤ -40 dBc ≤ -50 dBc
2 Ton Kreuzmodulationsintervall der 3.Ordnung TOI (typisch)
TekConnect-Kanal

200 mV/Div, 3 dBm Eingang/Ton

2,598 GHz und 2,602 GHz

20 MHz Spanne, 100 kHz RBW

+30 dBm

ATI-Kanal

30 mV/Div, 15 dBm Eingang/Ton

64,998 GHz und 65,002 GHz

20 MHz Spanne, 100 kHz RBW

+10 dBm

2-Ton-Kreuzmodulationsverzerrung der 3.Ordnung:

6,25 mV/Div (10 mV/Div für ATI CH)

-34 dBm Eingang/Ton (-29 dBm Eingang/Ton für ATI-Kanal)

10 MHz Abstand, 50 MHz Spanne, 100 kHz RBW

TekConnect

10 MHz bis 33 GHz

≤ -45 dBc

ATI-Kanal

10 MHz bis 65 GHz

≤ -40 dBc
SFDR (typisch)

TekConnect-Kanal

CF 2,5 GHz, Spanne 5 GHz, 100 kHz RBW, 50 mV/Div

Eingang -8 dBm bei 1 GHz

≤ -65 dBc

ATI-Kanal

CF 65 GHz, Spanne 6 GHz, 100 kHz RBW, 30 mV/Div

Eingang -12 dBm bei einer beliebigen Frequenz von 62 GHz bis 68 GHz

≤ -55 dBc
Sonstiges Störverhalten (typisch)

6,25 mV/Div (10 mV/Div für ATI-Kanäle)

Eingangssignal -26 dBm (-22 dBm für ATI-Kanal)

Nach Signalpfadkompensation, EENOB aktiviert

Interleave-Bild (alle Kanäle)
Störsignalfrequenz = N(12,5 GHz) +-Fin, N von 1 bis 5 ≤ -40dBc
ATI-Kanal-Bild

Störsignalfrequenz = 37,5 GHz + Fin für Fin DC bis 37,5 GHz

37,5 GHz – Fin für Fin 37,5 GHz bis 70 GHz

≤ -30 dBc
Fehleransprechstrom

Mit Eingangsabschluss

6,25 mV/Div (10 mV/Div für ATI-Kanäle)

Nach Signalpfadkompensation, EENOB aktiviert

TekConnect-Kanal

Ausnahmen bei 12,5 GHz und 25 GHz

≤ -75 dBm

≤ -60 dBm

ATI-Kanal

Ausnahmen bei 12,5 GHz, 25 GHz, 37,5 GHz und 50 GHz

≤ -75 dBm

≤ -60 dBm

Eingang VSWR (typisch)
TekConnect-Kanal ≤ 1,2 V FS Einstellungen

DC bis 17 GHz

17 GH bis 20 GHz

20 GHz bis 33 GHz

1,4:1

1,6:1

2,0:1

TekConnect-Kanal > 1,2 V FS Einstellungen

DC bis 17 GHz

17 GHz bis 33 GHz

1,4:1

2,0:1

ATI-Kanal

DC bis 20 GHz

20 GHz bis 33 GHz

33 GHz bis 70 GHz

1,5:1

1,8:1

2,6:1

Horizontalsystem

DPO70000SX DE 9Jan2024
Zeitbasisgenauigkeit

±0,8 x 10-6 (innerhalb des 1. Jahres), ±0,3 x 10-6 Alterung/Jahr nach dem ersten Jahr, wenn es bei 23° C ±5° C nach 30 Minuten Aufwärmzeit betrieben wird.

Typisch: ±0,1 x 10-6 anfängliche Genauigkeit nach der Justierung.

Zeitbasisverzögerung-Einstellbereich
-5,0 ks bis 1,0 ks
Abtasttakt-Jitter (typisch)
ATI-Kanal

< 10 μs Dauer: < 65 fs eff

TekConnect-Kanal
< 10 μs Dauer: < 100 fs eff
Jitter-Rauschuntergrund (typisch)
NTYP = Spezifikation des typischen eingangsbezogenen Rauschens (Volt eff)eff
FN = 1,3 bei einer Bandbreite des Geräts von ≤ 9 GHz; 1,5 bei einer Bandbreite des Geräts von ≥ 10 GHz.
SR = Anstiegs-/Abfallrate um die Messung
FI = 1,7 x 10-2/sqrt(2) = 1,2 x 10-2
tr = Anstiegszeit der Messflanke
tj = Jitter der Zeitbasis oder Aperturunsicherheit

DPO70000SX DE 9Jan2024

Die interpolierte Abtastrate der Kurvenform muss mindestens das 25-Fache der Bandbreite des zu messenden Signals betragen.
Trigger-Jitter (typisch)
10 fs bei Verwendung von erweiterter Triggerung.
Trigger-Jitter DC-gekoppelt A-Flanke (typisch)

10 fs bei Verwendung von erweiterter Triggerung.

1,3 ps eff bei Niederfrequenz, Signal mit schneller Anstiegszeit, A-Flanke, Haltezeit = 30 μs

Technische Daten des Triggersystems
Zeit-/Div-Einstellungen
Automatikbetrieb
10 ps/Div bis 1.000 s/Div
ATI-Kanal (nur Abtastwert ist 200 GS/s)

Maximale RT-Einstellung: 500 μs/Div (mit Option 1G RL, 50XL)

Minimale RT-Einstellung: 25 ps/Div

Maximale IT-Einstellung: 250 μs/Div (mit Option 1G RL, 50XL)

Minimale IT-Einstellung: 500 fs/Div

TekConnect-Kanäle3 (bei einer maximalen Abtastrate von 100 GS/s)

Maximale RT-Einstellung: 1 ms/Div (mit Option 1G RL, 50XL)

Minimale RT-Einstellung: 50 ps/Div

Maximale IT-Einstellung: 10 μs/Div (mit Option 1G RL, 50XL)

Minimale IT-Einstellung: 500 fs/Div

Verzögerung zwischen Kanälen, BWE (typisch)

≤ 500 fs zwischen zwei beliebigen Kanälen innerhalb derselben Dose bei einer beliebigen Verstärkungseinstellung bei 25 °C ±5 °C vor jeder Benutzeranpassung. Manuelle Einstellung mit einer Mindestauflösung von 10 fs möglich. Lineare Abnahme auf ≤ 1,5 ps bei 5 °C und 45 °C.

Stabilität des zeitlichen Versatzes der Kanäle, UltraSync (typisch)

≤ 250 fseff zwischen zwei beliebigen Kanälen zwischen Geräten bei allen Verstärkungseinstellungen bei 25 °C ±5 °C. Lineare Abnahme auf ≤ 3 ps bei 5 °C und 45 °C.

Kanal-zu-Kanal Deskew-Bereich
±75 ns

Erfassungssystem

Erfassungsmodi
Abtastung
Erfassung und Anzeige von Abtastwerten
Mittelwert
In einem Mittelwertsignal können 2 bis 10.000 Signale enthalten sein.
Hüllkurve
In einer Min-Max-Hüllkurve können 1 bis 2x109 Signale enthalten sein.
Hi-Res
Echtzeit-Boxcar-Mittelwertbildung verringert zufälliges Rauschen und erhöht die Auflösung.
Peak-Werterfassung
Erfassen und Anzeigen schmaler Glitches bei allen Echtzeit-Abtastraten. Glitch-breiten: 1 ns bei ≤ 125 MS/s, 1/Abtastrate bei ≥ 250 MS/s
FastAcq® (nur TekConnect-Kanäle)
FastAcq® optimiert das Gerät für die Analyse von dynamischen Signalen und die Erfassung seltener Ereignisse, indem mehr als 300.000 Signale pro Sekunde auf allen TekConnect-Kanälen gleichzeitig erfasst werden (nur eigenständige Konfiguration)
FastFrame™
Erfassungsspeicher geteilt in Segmente; maximale Triggerrate > 310.000 Signale pro Sekunde. Aufzeichnung der Ankunftszeit bei jedem Ereignis. Mithilfe von Frame Finder können Transienten visuell ermittelt werden. Erhältlich sowohl für ATI- als auch für TekConnect-Kanäle, für alle Systemkonfigurationen, einschließlich eigenständiger Geräte und Multigeräte-Stapel mit UltraSync.
Rollmodus
Führt einen Bildlauf von aufeinanderfolgenden Signalpunkten über die Anzeige in einer Rollbewegung von rechts nach links durch. Wird bei Abtastraten von bis zu 10 MS/s mit einer maximalen Aufzeichnungslänge von 40 Mio. Punkten ausgeführt. Nur TekConnect-Kanäle, nur eigenständige Konfiguration
Signaldatenbank
Sammelt Signaldaten in einer dreidimensionalen Tabelle mit Amplitude, Zeit und Anzahl. Nur TekConnect-Kanäle, nur eigenständige Konfiguration

Pinpoint®-Triggersystem

Triggerempfindlichkeit (typisch)
Intern DC-gekoppelt
A-Event Trigger, B-Event Trigger

≤ 5 %FS aus Gleichspannung bis 50 MHz

≤ 7,5 %FS bei 5 GHz

≤ 10 %FS bei 10 GHz

≤ 15 %FS bei 15 GHz

≤ 35 %FS bei 20 GHz

≤ 50 %FS bei 25 GHz

Aux-Eingang 50 Ω (externer Trigger)
Aux-Eingang

100 mVs-s aus DC bis 1 GHz

175 mVs-s bei 4 GHz

225 mVs-s bei 8 GHz

325 mVs-s bei 10 GHz

800 mVs-s bei 12 GHz

Flankentriggerempfindlichkeit, DC-gekoppelt (typisch)

Alle Quellen, positive oder negative Flanke.

Triggerquelle Empfindlichkeit
A-Event Trigger

≤ 5 %FS aus Gleichspannung bis 50 MHz

≤ 7,5 %FS bei 5 GHz

≤ 10 %FS bei 10 GHz

≤ 15 %FS bei 15 GHz

≤ 35 %FS bei 20 GHz

≤ 50 %FS bei 25 GHz

B-Event Trigger

≤ 5 %FS aus Gleichspannung bis 50 MHz

≤ 7,5 %FS bei 5 GHz

≤ 10 %FS bei 10 GHz

≤ 15 %FS bei 15 GHz

≤ 35 %FS bei 20GHz

≤ 50 %FS bei 25 GHz

Aux-Eingang

100 mVs-s aus Gleichspannung bis 1 GHz

175 mVs-s bei 4 GHz

225 mVs-s bei 8 GHz

450 mVs-s bei 10 GHz

800 mVs-s bei 11 GHz

Flankentrigger-Empfindlichkeit, nicht DC-gekoppelte Modi (typisch)
Alle Quellen, positive oder negative Flanke, für vertikale Skaleneinstellungen ≥ 10 mV/div und ≤ 1 V/div
Triggerkopplung Empfindlichkeit
NOISE REJ

15 %FS von DC bis 50 MHz

22,5 % bei 5 GHz

30 %FS bei 10 GHz

45 %FS bei 15 GHz

100 %FS bei 20 GHz

AC

Wie die DC-gekoppelten Grenzwerte für Frequenzen > 100 Hz, dämpft Signale < 100 Hz

HF REJ

Wie die DC-gekoppelten Grenzwerte für Frequenzen < 20 kHz, dämpft Signale > 20 kHz

LF REJ

Wie die DC-gekoppelten Grenzwerte für Frequenzen > 200 kHz, dämpft Signale < 200 kHz

RF Minimale Hysterese/Hohe Empfindlichkeit

A TRIG TekConnect

2,5 %FS von DC bis 50 MHz

2,5 %FS bei 5 GHz

2,5 %FS bei 10 GHz

5 %FS bei 15 GHz

7,5 %FS bei 20 GHz

12,5 %FS bei 25 GHz

B TRIG TekConnect

2,5 %FS von DC bis 50 MHz

2,5 %FS bei 5 GHz

2,5 %FS bei 10 GHz

5 %FS bei 15 GHz

7,5 %FS bei 20 GHz

20 %FS bei 25 GHz

A TRIG ATI

2,5 %FS von DC bis 50 MHz

2,5 %FS bei 5 GHz

2,5 %FS bei 10 GHz

5 %FS bei 15 GHz

10 %FS bei 20 GHz

22,5 %FS bei 25 GHz

B TRIG ATI

2,5 %FS von DC bis 50 MHz

2,5%FS bei 5 GHz

2,5 %FS bei 10 GHz

5 %FS bei 15 GHz

10 %FS bei 20 GHz

22,5 %FS bei 25 GHz

Ereignistrigger A und Ereignistrigger B (verzögert)
Unabhängiges Gerät

DPO73304SX

DPO72504SX

DPO72304SX

DPO72004SX

DPO71604SX

DPO71304SX

DPO77002SX

DPO75902SX

DPO75002SX

Triggerart TekConnect-Kanal ATI-Kanal TekConnect-Kanal
Signalflanke

X

X

X

Glitch

X

X

X

Breite

X

X

X

Runt

X

X

X

Seriell (8b10b)

X

X

X

Fenster

X

X

X

Zeitüberschreitung

X

X

X

Periode/Frequenz

X

X

X

Hüllkurve

X

X

X

Übergang

X

X

X

Bitmuster

X

X

Setup/Hold

X

X

Logikstatus

X

Mehrgeräte-Messaufbau

DPO73304SX

DPO72504SX

DPO72304SX

DPO72004SX

DPO71604SX

DPO71304SX

DPO77002SX

DPO75902SX

DPO75002SX

Triggerart TekConnect-Kanal ATI-Kanal TekConnect-Kanal
Signalflanke

X

X

X

Glitch

X

X

X

Breite

X

X

X

Wichtige Triggermodi
Auto, Normal und Einzelschuss
Triggersequenzen
Hauptsequenz, zeitverzögert, ereignisverzögert, zeitlich zurückgesetzt, im Status zurückgesetzt, nach Übergang zurückgesetzt. Alle Sequenzen können eine separate horizontale Verzögerung nach dem Triggerereignis enthalten, damit das Erfassungsfenster rechtzeitig positioniert werden kann.
Triggerkopplung

DC, AC (Dämpfung < 100 Hz)

HF-Unterdrückung (Dämpfung > 20 kHz)

LF-Unterdrückung (Dämpfung < 200 kHz)

Rauschunterdrückung (Verringerung der Empfindlichkeit)

HF-Kopplung (erhöht die Triggerempfindlichkeit und Bandbreite bei den höchsten Betriebsfrequenzen)

Variable A Ereignis-Triggerholdoff-Bereich
250 ns bis 12 s + zufälliger Holdoff
Triggerpegel oder Schwellenwertbereich
Triggerquelle Bereich
Kanal 1, 2, 3 oder 4 Volle Skala
Aux-Eingang ± 3,65 V
Netz 0 V, nicht einstellbar
Verbesserte Triggerung

Bei der verbesserten Triggerung wird der Timing-Unterschied zwischen dem Triggerpfad und dem Pfad der erfassten Daten korrigiert (unterstützt alle Pinpoint-Triggerarten auf A- und B-Ereignisse, ausgenommen Bitmustertrigger). Die Funktion ist standardmäßig aktiviert (benutzerwählbar) und im FastAcq-Modus nicht verfügbar.

Leitungstrigger
Trigger auf Stromleitungssignal. Pegel auf 0 V festgelegt.
Serieller Bitmustertrigger
Alle 70000SX-Modelle Option ST14G erforderlich
Visual Trigger
Option VET erforderlich
Max. Anzahl der Bereiche
8
Bereichsformen
Rechteck, Dreieck, Trapez, Sechseck, benutzerdefinierte Formen (> 40 Eckpunkte möglich)
Kompatibilität
Die Qualifizierung mit Visual Trigger ist mit allen Triggerarten und allen Triggersequenzen kompatibel.
Triggerarten
Triggerarten Beschreibung
8b/10b Trigger auf 8b/10b-Busse, bis zu 160 Bits.
64b/66b Trigger auf 64b/66b-Busse, bis zu 132 Bits.

I2C

Trigger auf Start, wiederholten Start, Stopp, fehlende Bestätigung, Adresse (7 oder 10 Bits), Daten oder Adresse und Daten.
SPI Trigger auf SS oder Daten.
PCIe Trigger auf PCIe-Busse.
USB Trigger auf USB-Busse.
CAN Trigger auf Frame-Beginn, Frame-Typ, Kennung, Daten, Frame-Ende, fehlende Bestätigung, Bit-Stuffing-Fehler.
LIN Trigger auf Sync, Kennung, Daten, Kennung und Daten, Wakeup-Frame, Sleep-Frame, Fehler.
FlexRay

Trigger auf Frame-Beginn, Statusfeld-Bits, Zykluszähler, Header-Felder, Kennung, Daten, Frame-Ende, Fehler.

RS-232/422/485/UART Trigger auf Startbit, Paketende, Daten und Paritätsfehler.
MIL-STD-1553 Trigger auf MIL-STD-1553-Busse.
10/100BASE-T Ethernet Trigger auf 10/100BASE-T Ethernet-Busse.
Signalflanke

Positive oder negative Steigung an einem Kanal oder am zusätzlichen Eingang auf dem Frontbedienfeld. Die Kopplung umfasst DC, AC, Rauschunterdrückung, HF-Unterdrückung, LF-Unterdrückung und HF-Kopplung.

Frequenz/Periode Trigger auf ein Ereignis, das den Schwellenwert zweimal mit derselben Steigung innerhalb oder außerhalb der wählbaren Zeitgrenzen überschreitet. Die Steigung kann positiv, negativ oder beides sein.
Glitch

Trigger auf Glitches oder Unterdrücken von Glitches mit positiver bzw. negativer Polarität oder beiden Polaritäten. Die minimale Glitch-Breite beträgt 40 ps (typisch) mit einer Rücksetzzeit von 50 ps (< 5 ns Intervall), 75 ps über 5 ns.

Bitmuster

Trigger, wenn ein Bitmuster unwahr wird oder während einer festgelegten Zeit wahr bleibt. Bitmuster (AND, OR, NAND, NOR) für vier Eingangskanäle festgelegt.

Runt

Trigger auf einen Impuls, der eine Schwelle überschreitet, eine zweite Schwelle jedoch nicht überschreitet, bevor die erste Schwelle erneut überschritten wurde. Das Ereignis kann zeitqualifiziert oder nach dem Logikstatus qualifiziert sein. Die minimale Runt-Breite beträgt 40 ps (typisch) mit einer Rücksetzzeit von 50 ps.

Serieller Trigger (8b10b) Trigger auf 8b10b kodierte Daten und generische serielle NRZ-Daten, bis zu 160 Bits
Setup/Hold Trigger bei Verletzungen der Setup- und der Hold-Zeit zwischen Takt und Daten auf zwei beliebigen Eingangskanälen.
Status

Jedes beliebige Muster von Kanälen (1, 2, 3), getaktet nach Flanke auf Kanal 4. Trigger auf steigende oder fallende Taktflanke.

Zeitüberschreitung

Trigger auf ein Ereignis, dessen Wahrscheinlichkeit in einem angegebenen Zeitraum hoch, niedrig oder beides ist. Auswählbar ab 300 ps.

Übergang Triggern auf Impulsflankenraten

Trigger auf ein Ereignis, das für eine bestimmte Zeitperiode hoch, niedrig oder beides bleibt. Wählbar ab 300 ps.

die schneller oder langsamer als angegeben sind. Die Steigung kann positiv, negativ oder beides sein.
Breite

Trigger auf die Breite eines positiven oder negativen Impulses innerhalb oder außerhalb auswählbarer Zeitlimitwerte (bis 40 ps nach unten).

Fenster Trigger auf ein Ereignis, das in ein durch zwei benutzereinstellbare Schwellenwerte definiertes Fenster eintritt oder es verlässt. Das Ereignis kann zeitqualifiziert oder nach dem Logikstatus qualifiziert sein.
Visual Trigger Trigger, wenn der Ausdruck für den visuellen Trigger erfüllt ist.
Hüllkurve Qualifizierung, die auf Flanken-, Glitch-, Breiten- oder Runt-Trigger angewendet wird, sodass die Triggerart auf die erkannte Hüllkurve eines modulierten Trägers angewendet wird. Trägerfrequenz 250 MHz bis 15 GHz. Minimale Burstbreite < 20 ns, maximaler Abstand zwischen den Bursts < 20 ns.
Triggermodi
Triggermodus Beschreibung
Triggerverzögerung nach Ereignissen 1 bis 2 Mrd. Ereignisse.
Triggerverzögerung nach Zeit 3,2 ns bis 3 Mio. Sekunden.
B-Ereignisabtastung

Die B-Ereignisabtastung ist eine Triggersequenz von A nach B, mit der bestimmte Burst-Ereignisdaten, die im Setup-Menü der B-Ereignisabtastung definiert sind, getriggert und erfasst werden. Erfasste Bits können mit sequentieller oder zufälliger Abtastung abgetastet werden. Alternativ ist auch das Umschalten des Triggers zwischen zwei aufeinanderfolgenden B-Trigger-Ereignissen möglich. Augendiagramme können mit Burst-Daten erstellt werden, die als Ergebnis der B-Ereignis-Abtastung erfasst werden.

Arm. A, Trig. B Armierung bei A, Trigger bei B ermöglicht ein einzelnes A-Armierungsereignis gefolgt von einem oder mehreren B-Trigger-Ereignissen. In Kombination mit FastFrame ermöglicht dies eine sehr genaue Kontrolle des Aufnahmezeitpunkts.

Signalanalyse

Suchen und Markieren von Ereignissen

Suchen nach Signalflanken, Glitches oder Impulsen der angegebenen Breite. Alle gefundenen Ereignisse, die den Suchkriterien entsprechen, werden markiert und in die Ereignistabelle gestellt. Für die Suche können positive/negative Flanken oder beide auf allen Kanälen verwendet werden.

Wenn ein zu untersuchendes Ereignis gefunden wird, können weitere ähnliche Ereignisse gefunden werden, indem die Option zum Markieren aller Triggerereignisse in der Aufzeichnung in den Pinpoint-Trigger-Steuerfenstern verwendet wird.

In der Ereignistabelle werden alle gefundenen Ereignisse zusammengefasst. Alle Ereignisse werden mit einer auf die Triggerposition bezogenen Zeitmarke versehen. Erfassungen können vom Benutzer angehalten werden, wenn ein Ereignis gefunden wird.

Signalmessungen
Automatische Messungen

54, wovon 8 jederzeit auf dem Bildschirm angezeigt werden können; Messstatistik; benutzerdefinierbare Bezugspegel; Messung innerhalb von Gates, die ein bestimmtes Vorkommen innerhalb einer Erfassung zum Messen isolieren.

Die Anwendung DPOJET für Jitter- und Augenanalyse bietet zusätzliche automatisierte und fortgeschrittene Messungen, wie z. B. Jitter.

Amplitudenbezogen

Amplitude, High, Low, Maximum, Minimum, Spitze-zu-Spitze, Mittelwert, Zyklusmittelwert, Effektivwert, Zykluseffektivwert, positives Überschwingen, negatives Überschwingen

Zeitbezogen

Anstiegszeit, Abfallzeit, positive Breite, negative Breite, positives Tastverhältnis, negatives Tastverhältnis, Periode, Frequenz, Verzögerung

Kombination
Bereich, Zyklusbereich, Phase, Burstbreite
Histogrammbezogen

Signalzählung, Treffer in Feld, Peak-Treffer, Median, Max, Min, Spitze-zu-Spitze, Mittelwert (μ), Standardabweichung (Sigma), μ+1Sigma, μ+2Sigma, μ+3Sigma.

Signalverarbeitung/Mathematik
Algebraische Termini

Definieren umfangreicher algebraischer Ausdrücke, die Signale, Skalare, vom Benutzer anpassbare Variablen und Ergebnisse parametrischer Messungen enthalten, z. B. (Integral (Kanal1 – Mittelwert(Kanal1)) × 1,414 × VAR1)

Arithmetisch
Addieren, Subtrahieren, Multiplizieren und Dividieren von Signalen und Skalaren
Filterfunktionen

Benutzerdefinierbare Filter. Benutzer spezifizieren eine Datei mit den Koeffizienten des Filters. Mehrere Filterdateien werden als Beispiel bereitgestellt.

Frequenzbereichsfunktionen
Spektralwert und -phase, reale und imaginäre Spektren
Maskenfunktion

Generiert aus einem Abtastsignal eine Pixelmap für die Signaldatenbank. Die Zahl der Abtastpunkte kann festgelegt werden.

Mathematische Funktionen

Mittelwert, Invertieren, Integrieren, Differenzieren, Quadratwurzel, Exponentialfunktionen, Log mit Basis 10, Log mit Basis e, Absolutwert, Aufrunden, Abrunden, Min, Max, Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tanh

Relational
Ergebnis Boolescher Vergleiche >, <, ≥, ≤, ==, !=
Vertikale Einheiten
Größenordnung: Linear, dB, dBm Phase: Grad, Radiant, Gruppenverzögerung IRE- und mV-Einheiten
Fensterfunktionen

Rechteck, Hamming, Hanning, Kaiser-Bessel, Blackman-Harris, Gauss, Flattop2, Tek Exponential

Benutzerdefinierte Funktionen über die Math-Plug-In-Schnittstelle

Über eine bereitgestellte Schnittstelle können Benutzer eigene angepasste mathematische Funktionen in MATLAB oder Visual Studio erstellen

Anzeigesystem

Farbpaletten
Normal, grün, grau, Temperatur, spektral und benutzerdefiniert
Format
YT, XY, XYZ
Bildschirmauflösung
1024 (horizontal) x 768 Pixel (vertikal) (XGA)
Displaytyp
Aktives Flüssigkristall-Matrix-Farbdisplay (6,5 Zoll (16,51 cm)) mit kapazitivem Touchscreen
Horizontale Skalenteile
10
Vertikale Skalenteile
10
Signalformen
Vektoren, Punkte, variable Nachleuchtdauer, unendliche Nachleuchtdauer

Computersystem und Peripheriegeräte

Betriebssystem
Microsoft Windows 10 Enterprise IoT Edition
CPU

Intel Core I7-4790S, 3,2 GHz, Quad Core

Arbeitsspeicher
32 GB
Solid-State-Drive
Herausnehmbar, ≥ 900 GB Kapazität

Eingangs-/Ausgangsanschlüsse

Merkmale des Hilfstriggereingangs und Bereich
50 Ω, ±5 V (Gleichstrom plus Wechselstromspitzen) Technische DatenEingangs- und Ausgangsanschlüsse
Logische Polarität und Funktion des Hilfsausgangs

Der Standardausgang ist Trigger A low true (eine negative Flanke, wenn das Triggerereignis A eintritt). Sie können den Ausgang auch so programmieren, dass der Trigger A high true und der Trigger B low oder high true ist.

DPO70000SX DE 9Jan2024
Ausgang mit schnell ansteigender Flanke, Sprungamplitude und Offset

1200 mV Differential bei 100 Ω Lastwiderstand mit einer Gleichtaktspannung von -300 mV.

Externe Referenz – Eingangsfrequenz

10 MHz, 100 MHz, 12,5 GHz

Das Gerät tastet entweder mit 10 MHz oder 100 MHz ab. 12,5 GHz wird über einen separaten SMA-Eingang unterstützt.

12,5-GHz-Takteingang
1,3 Vs-s (6 dBm)
B, C, D 12,5-GHz-Taktausgang (UltraSync)
1,3 Vs-s (6 dBm)
Interne Referenzausgangsspannung (typisch)
10 MHz Vaus s-s

> 800 mV Spitze-Spitze bei 50 Ω

> 1,6 V Spitze-Spitze bei 1 MΩ (intern AC gekoppelt).

Eingangs- und Ausgangsanschlüsse
DVI-D-Video-Anschluss

Ein Buchsenanschluss, der mit Digital Visual Interface (DVI-D) kompatibel ist

VGA-Anschluss
Ein Buchsenanschluss, der mit VGA (Video Graphics Array) kompatibel ist
DisplayPort
Zwei Steckverbindungen (primär, sekundär) für die digitalen Display-Schnittstellen
PCIe
PCIe-Anschlüsse zur Konfiguration von Systemen mit mehreren Geräten
Trigger

UltraSync-Triggerbus

Tastatur- und Mausanschlüsse
PS-2 kompatibel, Gerät muss für die Verbindung ausgeschaltet sein.
LAN-Anschlüsse
Zwei RJ-45-Anschlüsse (LAN1, LAN2), mit Unterstützung für 10BASE-T, 100BASE-TX und Gigabit Ethernet
Externe Audioanschlüsse
Externe Audiobuchsen für Mikrofoneingang und Line-Ausgang
USB-Schnittstelle

Vier USB 2.0-Anschlüsse auf dem vorderen Bedienfeld

Vier USB 3.0/USB 2.0-Anschlüsse auf der Rückseite

Ein USB-Geräteanschluss auf der Rückseite

Spezifikationen zum Datenspeicher

Speicherzeit des nichtflüchtigen Speichers (typisch)
> 20 Jahre
Solid-State-Drive

Signaldarstellungen und Konfigurationen werden auf dem Solid State Drive gespeichert.

Das Solid-State-Laufwerk ist ein ≥ 900 GB großes SSD-Laufwerk (herausnehmbar).

Spezifikationen Datenspeicherung

Stromversorgung

Leistungsaufnahme
Technische Daten Stromversorgung

< 980 W, Einzelgerät, Maximum

≤ 780 W, Einzelgerät (typisch)

Versorgungsspannung und Frequenz

100 bis 240 Veff, 50/60 Hz

115 V ±10 %, 400 Hz

CAT II (Kategorie II)

Mechanische Spezifikationen

Abmessungen
DPO70000SX-Modelle

Höhe: 157 mm

Breite: 452 mm

Tiefe: 553 mm

DPO70000SX Modelle, Konfiguration für den Gestelleinbau

Höhe: 177 mm

Breite: 440 mm

Tiefe: 523 mm (von der Halterung für Gestelleinbau bis zur Geräterückseite)

Gewicht
Maße und Gewichte
DPO70000SX-Modelle

19 kg, Oszilloskop ohne Verpackung

Kühlung
Erforderliche Sicherheitsabstände
Luftzirkulation durch Lüfter ohne Luftfilter
Oben 0 mm
Unten

Mindestens 6,35 mm oder 0 mm beim Stand auf den Füßen, Klappsockel unten

Links 76 mm
Rechts

76 mm

Hinten 0 mm auf den hinteren Füßen

Umgebungsspezifikationen

Temperatur
Betrieb
+5 °C bis +45 °C
Lagerung
-20 °C bis +60 °C
Temperatur
Betrieb

+5 °C bis +45 °C, bei einem maximalen Temperaturgradienten von 11 °C pro Stunde, nicht kondensierend, Absenkung 1 °C pro 300 Meter über 1.500 Meter über dem Meeresspiegel

Lagerung

-20 °C bis +60 °C, bei einem maximalen Temperaturgradienten von 20 °C pro Stunde

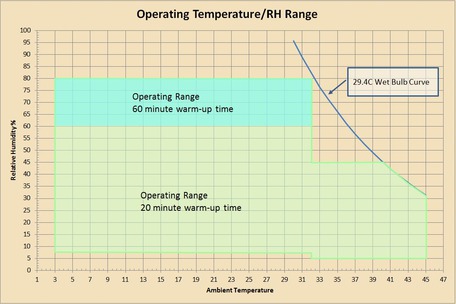

Luftfeuchtigkeit
Betrieb

8 % bis 80 % relative Luftfeuchtigkeit bei maximal +32 °C,

5 % bis 45 % relative Luftfeuchtigkeit oberhalb von +32 °C bis zu +45 °C, nicht kondensierend und begrenzt durch eine maximale WBGT von +29,4 °C (Absenkung der relativen Luftfeuchtigkeit auf 32 % bei +45 °C

DPO70000SX DE 9Jan2024
Lagerung

5 % bis 95 % relative Luftfeuchtigkeit bei maximal +30 °C,

5 % bis 45 % relative Luftfeuchtigkeit oberhalb von +30 °C bis zu +60 °C, nicht kondensierend und begrenzt durch eine maximale WBGT von +29,4 °C (Absenkung der relativen Luftfeuchtigkeit auf 11 % bei +60 °C

Höhe über NN
Betrieb
Bis zu 3.000 m
Lagerung
Bis zu 12.000 m
Höhe über NN
Betrieb

3.000 m, Verringerung der maximalen Betriebstemperatur um 1 °C pro 300 m oberhalb einer Höhe von 1.500 m über dem Meeresspiegel.

Lagerung
Bis zu 12.000 m
Gesetzliche Bestimmungen
Elektromagnetische Verträglichkeit
2004/108/EC; EN 61326-2-1
Zertifizierungen
UL 61010-1, CSA 61010-1-04, LVD 2006/95/EC, EN61010-1, IEC 61010-1

Bestellinformationen

Modelle

DPO77002SX
70-GHz-Performance-Oszilloskop mit ATI
DPO75902SX
59-GHz-Performance-Oszilloskop mit ATI
DPO75002SX
50-GHz-Performance-Oszilloskop mit ATI
DPO73304SX
33 GHz Digital-Phosphor-Oszilloskop
DPO72504SX
25 GHz Digital-Phosphor-Oszilloskop
DPO72304SX
23 GHz Digital-Phosphor-Oszilloskop
DPO72004SX
20 GHz Digital-Phosphor-Oszilloskop
DPO71604SX
16 GHz Digital-Phosphor-Oszilloskop
DPO71304SX
13 GHz Digital-Phosphor-Oszilloskop

Systeme

Mit den folgenden DPS-Systemen können Sie bequem 2 Geräte und ein 1 Meter langes UltraSync-Kabel mit einer einzigen Nomenklatur bestellen. Für diese Systeme können die gleichen Optionen wie für die Basismodelle gewählt werden, und die Option ist auf beiden Geräten enthalten. Beide Komponentengeräte haben die gleichen Optionen, die mit der Systemnomenklatur verbunden sind, wenn sie als Einzelgeräte betrieben werden.

DPS77004SX
70 GHz ATI-Leistungsoszilloskop-System: 2 x 70 GHz, 200 GS/s oder 4 x 33 GHz, 100 GS/s
DPS75904SX
59 GHz ATI-Performance-Oszilloskop-System: 2 x 59 GHz, 200 GS/s oder 4 x 33 GHz, 100 GS/s
DPS75004SX
50 GHz ATI-Performance-Oszilloskop-System: 2 x 50 GHz, 200 GS/s oder 4 x 33 GHz, 100 GS/s
DPS73308SX
Digitales Phosphor-Oszilloskop-System für 33 GHz: 4 x 33 GHz, 100 GS/s oder 8 4 x 23 GHz, 50 GS/s

Standardzubehör

Zubehör für ATI-Kanäle

Zubehör Tektronix-Teilenummer
Buchse 1,85 mm auf Stecker 2,92 mm, Adapter103-0483-00
Dämpfungsglied, 2,92 mm, Buchse, auf 2,92 mm, Stecker, 50 Ω, 10 dB, 2 Watt, DC-40 GHz011-0221-00
ATI-Kabelschutz, 1,85 mm, Buchse-Buchse103-0474-00
ATI-Schutzkappe 016-2101-00
Drehmomentschlüssel 067-2787-00
Gegenhalteschlüssel, Karte003-1972-00

Zubehör für Geräte

Zubehör Tektronix-Teilenummer
Installations- und Sicherheitshandbuch – abhängig von der Sprachoption 071-3357-xx
Frontschutzdeckel 200-5337-00
Schutzkappe für PCIe-Hostanschluss 200-5344-00
Schutzkappe für 2. Ethernet-Anschluss 200-5389-00
50 Ω Abschlusswiderstand am Fast Edge mit Kette (2X)131-9650-00
TCA292D (5x) (3x bei ATI-Geräten) TCA292D
Antistatik-Armband 006-3415-05
Zubehörbeutel 016-2045-00
Handbuch mit bewährten Methoden 071-2989-04
RoHS-Info 071-2185-04
Kalibrierzertifikat 001-1179-00
Umschlag für Kalibrierzertifikat 006-8018-01
Netzkabel Hängt von der jeweiligen Option ab

Garantie

1-Jahres-Garantie; umfasst alle Arbeitsleistungen und Teile.

Geräteoptionen, Upgrades und Floating-Lizenzen

Die folgenden Geräteoptionen, Upgrades und Floating-Lizenzen sind wie angegeben verfügbar.

  • Gerät: Die Option „Messgerät“ ist beim Kauf erhältlich. Wenn Sie eine Option für ein neues Gerät bestellen, ist der Option die Modellnummer vorangestellt. Beispiel: DPO73304DX DJA.
  • Upgrade: Ein „Upgrade“ ist eine Option, die für ein vorhandenes Gerät verfügbar ist. Wenn Sie eine Option als Upgrade bestellen, wird der Option DPO-UP vorangestellt. Beispiel: DPO-UP DJA.
  • Floating-Lizenz: Floating-Lizenzen bieten eine alternative Methode zur Verwaltung Ihrer Tektronix-Produkte. Mit Floating-Lizenzen können Sie Ihre über Lizenzschlüssel aktivierten Optionen problemlos auf allen Ihren Oszilloskopen der Serie DPO70000SX oder MSO/DPO70000DX verwenden. Beim Bestellen einer Floating-Lizenz wird der Lizenz DPOFL vorangestellt. Beispiel: DPOFL-DJA. Weitere Informationen zu Floating-Lizenzoptionen finden Sie unter www.tek.com/products/oscilloscopes/floatinglicenses.

Datensatzlängenoptionen, Upgrades und Floating-Lizenzen

Die folgenden Datensatzlängenoptionen, Upgrades und Floating-Lizenzen sind verfügbar. „X“ zeigt an, dass der Artikel erhältlich ist. „–“ zeigt an, dass der Artikel nicht erhältlich ist.

Option Beschreibung GerätUpgradeFloating-Lizenz
10XL Erweiterte Aufzeichnungslänge: 125 M/Kanal X--
20XL Erweiterte Aufzeichnungslänge: 250 M/Kanal X--
50XL Erweiterte Aufzeichnungslänge: 1 G/Kanal (2 Kanäle) 500 M/Kanal (4 Kanäle) X--
XL010 Erweiterte Aufzeichnungslänge: Upgrade von Standard auf 10XL (125 M/Kanal)--X
XL020Erweiterte Aufzeichnungslänge: Upgrade von Standard auf 20XL (250 M/Kanal)--X
XL050Erweiterte Aufzeichnungslänge: Upgrade von Standard auf 50XL (1 G/Kanal (2 Kanäle) 500 M/Kanal (4 Kanäle))--X
XL510Erweiterte Aufzeichnungslänge: Upgrade von 5XL (62,5 M/Kanal) auf 10XL (125 M/Kanal)-X-
XL520Erweiterte Aufzeichnungslänge: Upgrade von 5XL (62,5 M/Kanal) auf 20XL (250 M/Kanal)-X-
XL550Erweiterte Aufzeichnungslänge: Upgrade von 5XL (62,5 M/Kanal) auf 50XL (1 G/Kanal (2 Kanäle) 500 M/Kanal (4 Kanäle))-X-
XL1020Erweiterte Aufzeichnungslänge: Upgrade von 10XL (125 M/Kanal) auf 20XL (250 M/Kanal)-X-
XL1050Erweiterte Aufzeichnungslänge: Upgrade von 10XL (125 M/Kanal) auf 50XL (1 G/Kanal (2 Kanäle) 500 M/Kanal (4 Kanäle))-X-
XL2050Erweiterte Aufzeichnungslänge: Upgrade von 20XL (250 M/Kanal) auf 50XL (1 G/Kanal (2 Kanäle) 500 M/Kanal (4 Kanäle))-X-

Speicheroptionen und Upgrades

Die folgenden Speicheroptionen und Upgrades sind verfügbar. „X“ zeigt an, dass der Artikel erhältlich ist. „–“ zeigt an, dass der Artikel nicht erhältlich ist.

OptionBeschreibungGerätUpgrade
SSD

Solid-State-Drive: Zusätzliches vom Kunden installierbares Wechsellaufwerk mit Microsoft Windows 10, TekScope und Anwendungssoftware (bereits installiert)

X-

Trigger- und Dekodierungsoptionen, -Upgrades und Floating-Lizenzen

Die folgenden Trigger- und Dekodierungsoptionen, -Upgrades und Floating-Lizenzen sind verfügbar. „X“ zeigt an, dass der Artikel erhältlich ist. „–“ zeigt an, dass der Artikel nicht erhältlich ist.

OptionBeschreibungGerätUpgradeFloating-Lizenz
SR-646664b/66b Serielle Triggerung und Analyse (erfordert Opt. ST14G)XX-
SR-COMPSerielle Triggerung und Analyse (RS232/422/485/UART)XXX
SR-DPHYMIPI D-PHY (DSI1/CSI2) Serielle AnalyseXXX
SR-EMBDSerielle Triggerung und Analyse für integrierte Systeme (I2C, SPI)XXX
SR-ENETSerielle Analyse für Ethernet (10BASE-T und 100BASE-TX)XXX
SR-PCIEPCI Express Serielle Triggerung (Gen. 1, 2) und Analyse (Gen. 1, 2, 3, 4, 5)XXX
SR-USBSerielle USB-Triggerung und AnalyseXXX
SSICSSIC-ProtokolldekodiererX-X
ST14GSerieller Hochgeschwindigkeitstrigger und -dekodierer bis zu 14,1 GBit/s. Unterstützt NRZ-Muster und serielle 8b10b-Busse.XXX
VETVisueller Trigger und SucheX-X
VETUVisueller Trigger und Suche (für Serie 70K > 12 GHz) -X-

Erweiterte Analyseoptionen, Upgrades und Floating-Lizenzen

Die folgenden erweiterten Analyseoptionen, Upgrades und Floating-Lizenzen sind erhältlich. „X“ zeigt an, dass der Artikel erhältlich ist. „–“ zeigt an, dass der Artikel nicht erhältlich ist.

Option Beschreibung GerätUpgradeFloating-Lizenz
100G-TXE TekExpress 100G-TXE – 100 GBit/s Tx-Konformitätslösung und DPOJET: CAUI4-TX, KR4-TX und CR4-TXXXX
10G-KRTekExpress 10G-KR – 10G-KR-Konformitätslösung und DPOJET: Plug-in für 10G-KR Messungen. (Opt. DJA erforderlich)XXX
400G-TXETekExpress 400G-TXE – 400G Electrical Tx-Konformitätslösung und DPOJET: Plug-in für CAUI4-TX-Messungen. Unterstützt IEEE-802.3bs/cd: 400GAUI/200G-KR/CR und OIF-CEI (VSR/MR/LR). (Opt. DJA, DJAN, PAM4, SDLA64 erforderlich)XXX
40G-CR4TekExpress 40G-CR4 – 40GBase-CR4-Konformitätslösung und DPOJET: Plug-in für 40GBase-CR4-Messungen. Unterstützt IEEE 802.3-2012: Abschnitt 85. (Opt. DJA erforderlich)XXX
AUTOEN10TekExpress Automotive Ethernet – 10BASE-T1S-KonformitätslösungXXX
AUTOEN10GTekExpress Automotive Ethernet – MultiGBASE-T1-Konformitätslösung (erfordert Opt. DJA)XXX
BITERR Serieller Hochgeschwindigkeits-Bitfehlerraten-Erkennung bis zu 14,1 GBit/s (Enthält nicht den Frame Error Detector. Nur für 70KSX-Modelle.) (Opt. ST14G erforderlich)XXX
BRRTekExpress Automotive Ethernet – 100BASE-T1: 1000BASE-T1-KonformitätslösungXXX
CIODPOJET: Plug-in für CIO Tx/Rx-Messung. Unterstützt DP2.0, TBT3, USB4 (Opt. DJA erforderlich)XXX
CMENET3 TekExpress Ethernet – 10/100/1000 BASE-T-KonformitätslösungXXX
CMENET3ATekExpress Ethernet – 10/100/1000 BASE-T-Konformitätslösung (Opt. ET3 erforderlich)-XX
CPHY20TekExpress MIPI C-PHY 2.0 Tx-Konformitätslösung (DJA erforderlich)XXX
DDR-LP4 DPOJET: LPDDR4 Tx Elektrische Validierungslösung (Opt. DJA, DDRA erforderlich)XXX
DDR5SYS TekExpress DDR Tx – DDR5-Systemebene Tx-Konformitäts-/Debugging-Automatisierungslösung. (Opt. DJA, SDLA64, VET erforderlich)XXX
DDRA DPOJET: DDR Tx Elektrische Validierungslösung – unterstützt DDR, DDR2, DDR3, DDR3L, DDR4, LPDDR, LPDDR2, LPDDR3, GDDR3, GDDR5 (Opt. DJA erforderlich)XXX
DJA DPOJET Werkzeug zur Jitter- und Augendiagrammanalyse – ErweitertX-X
DJAUDPOJET Werkzeug zur Jitter- und Augendiagrammanalyse – Erweitert (für die Serie 70k > 12 GHz)-X-
DJAN DPOJET Werkzeuge zur Jitter- und Augendiagrammanalyse – Rauschen (Opt. DJA erforderlich)XXX
DP12 TekExpress DisplayPort – DisplayPort 1.2 Tx-Konformitätslösung (Opt. DJA erforderlich)XXX
DP14 TekExpress DisplayPort – DisplayPort 1.4 Tx-Konformitätslösung (Opt. DJA, SDLA erforderlich)XXX
DP20TekExpress DisplayPort 2.0 Tx-Konformitäts-/Debugging-Lösung (Opt. CIO, DJA, SDLA erforderlich)XXX
DPHY12 TekExpress MIPI D-PHY 1.2 Tx-Konformitätslösung (Opt. DJA erforderlich)XXX
DPHY21TekExpress MIPI D-PHY 2.1 Tx-Konformitätslösung (Opt. DJA erforderlich)XXX
EARC21RX HDMI 2.1 eARC-Software zur erweiterten Analyse und für Konformitätstest für Rx-TestsXX-
EARC21TX HDMI 2.1 eARC-Software zur erweiterten Analyse und für Konformitätstest für Tx-TestsXX-
EDP DPOJET: Plug-in für Eingebetteter DisplayPort 1.2 Tx-Messung (Opt. DJA erforderlich)XXX
EDP14 DPOJET: Plug-in für Eingebetteter DisplayPort 1.4 Tx-Messung (Opt. DJA erforderlich)XXX
FRQCNT Frequenzzähler/-zeitgeber XXX
HD21 TekExpress HDMI 2.1 Tx-Konformitätslösung (Opt. DJA erforderlich)XX-
HD21DSTekExpress HDMI 2.1 Rx-Konformitätslösung (Opt. HD21 erforderlich)XXX
HD21DSMTekExpress HDMI 2.1 Rx Elektrische und Protokoll-Konformitätsmustererstellung und Kalibrierungslösung (Opt. HD21DS erforderlich)XXX
HDM TekExpress HDMI 2.0 Tx-Konformitätslösung (Opt. DJA erforderlich)XXX
HDM-DSTekExpress HDMI 2.0 Rx-Konformitätslösung. Umfasst Rx-Tests für HDMI 1.4 mit AWG70k. (Opt. HDM erforderlich)XXX
HSSLTA High-Speed-Serial-Link-Schulungsanalyse für Ethernet-VerbindungenXXX
HT3 TDSHT3 – HDMI 1.4-KonformitätstestsoftwareXXX
HT3DS TDSHT3 – HDMI 1.4-Konformitätstestsoftware Rx-Option (Opt. HT3 erforderlich) XXX
LPDDR5SYSTekExpress DDR Tx – LPDDR5-Systemebene Tx-Konformitäts-/Debugging-Automatisierungslösung. (Opt. DJA, SDLA64, VET erforderlich)XXX
LT Signalgrenzwerttest XXX
MPHY40TekExpress MIPI M-PHY HS-Gear1, Gear2, Gear3 und Gear4 Tx-Konformitätslösung (Opt. DJA und SDLA64 erforderlich)XXX
MPHY50TekExpress MIPI M-PHY HS-Gear1, Gear2, Gear3, Gear4 und Gear5 Tx-Konformitätslösung (Opt. DJA und SDLA64 erforderlich)XXX
MHD

MHL-Software für erweiterte Analyse und Konformitätstest (Opt. DJA, 2XL oder höher erforderlich)

XXX
NBASET TekExpress Ethernet TX – NBASE-T-Konformitätslösung. Unterstützt IEEE P802.3bz: Abschnitt 16; NBASE-TXXX
PAMJET-EPAM4-Senderanalysesoftware für elektrische Signale (Opt. DJA, DJAN erforderlich)XXX
PAMJET-OPAM4-Senderanalysesoftware für optische Signale (Opt. DJA, DJAN erforderlich)XXX
PAMPCIE6PAM4-Messanalysepaket für PCIe Gen6 (Opt. PAMJET-E erforderlich)XXX
PCE3 TekExpress PCIe Tx-Konformitätslösung und DPOJET: Plug-in für PCIe Tx-Messung. Unterstützt PCIe Gen1/2/3 (Opt. DJA, SR-PCIE erforderlich)XXX
PCE4 TekExpress PCIe Tx-Konformitätslösung und DPOJET: Plug-in für PCIe Tx-Messung. Unterstützt PCIe Gen 3/4 (Opt. DJA, PCE3, SR-PCIE erforderlich)XXX
PCE5 TekExpress PCIe Tx-Konformitätslösung: Unterstützt PCIe Gen5 (Opt. DJA erforderlich)XXX
PCE6Nur PCI Express Gen 6 TekExpress-Software für die Konformitäts-/Debugging-Automatisierung (erfordert Opt. DJA und PAMPCIE6)XXX
SAS3-TSG TekExpress SAS3 Tx-Konformitätslösung (Opt. DJA, SAS3 erforderlich)XXX
SAS3-TSGW TekExpress SAS3 Tx WDP-Sendermessungen (Opt. SAS3-TSG erforderlich)XXX
SAS4-TSG DPOJET: Plug-in für SAS4 Tx-Messung (Opt. DJA erforderlich)XXX
SATA-T-UPTekExpress SATA Tx-Konformitätslösung (PHY/TSG/OOB-Paket: SW-Option)XX-
SATA-TSGTekExpress SATA Tx-Konformitätslösung (PHY/TSG/OOB) (Opt. DJA erforderlich)XXX
SC SignalCorrect Leitungs-, Kanal- und Tastkopfkompensations-SoftwareXXX
SDLA64 Analyse der seriellen Datenverbindung – De-Embed für Messschaltkreise, Simulation Circuit Embed, Sender- und Empfängerausgleich sowie erweiterte Analyse- und ModellierungstoolsXXX
SFP-TX TekExpress SFP+ QSFP+ Tx – Ethernet SFP+/QSFP+-Konformitätslösung und DPOJET: Plug-in für SFP+/QSFP+ Tx-Messungen. (Opt. DJA erforderlich)XXX
SFP-WDP TekExpress SFP+ QSFP+ Tx – Messungen der Einbußen durch Signalverzerrungen (Opt. SFP-TX erforderlich)XXX
SWX-DPSwitch-Matrix-Unterstützung für DisplayPort 1.2 Tx (Opt. DP12 erforderlich)XXX
SWX-PCE Switch-Matrix-Unterstützung für PCIe Tx (Opt. PCE, PCE3, PCE4 erforderlich)XXX
TBT3TekExpress Thunderbolt 3 und Thunderbolt 4 Tx-Konformitäts-/Debugging-Automatisierungslösung (Opt. CIO, DJA, SDLA64 erforderlich)XXX
USB-TX TekExpress USB 3.0 Tx-Konformitätslösung (Opt. DJA erforderlich)XXX
USB-TX-UP Upgrade für TekExpress USB 3.0 Dongle-basierte Lizenz auf Scope-basierte LizenzXXX
USB2Automatisierte TekExpress USB 2.0-KonformitätslösungXXX
USB4TekExpress USB4 Tx-Konformitäts- und DPOJET: Plug-in-Lösung für USB4 Tx/Rx-Messung (Opt. CIO, DJA, SDLA64 erforderlich)XXX
USBSSP-TXTekExpress USB 3.1 Tx-Konformitätslösung (5 GB und 10 GB) (Opt. DJA, USB-TX erforderlich)XXX
XGBT2 TekExpress Ethernet Tx – 10GBASE-T-Konformitätslösung. Unterstützt IEEE 802.3: Abschnitt 55 XXX

Spektral- und Modulationsanalyseoptionen, Upgrades und Floating-Lizenzen

Die folgenden Spektral- und Modulationsanalyseoptionen, Upgrades und Floating-Lizenzen sind verfügbar. „X“ zeigt an, dass der Artikel erhältlich ist. „–“ zeigt an, dass der Artikel nicht erhältlich ist.

Option Beschreibung GerätUpgradeFloating-Lizenz
5GNR 5G NR Uplink/Downlink HF-Leistungs-, Bandbreiten-, Demodulations- und Fehlervektor-Größenmessungen (Opt. SVE erforderlich)-X-
SVESignalVu® Essentials – Vektorsignalanalyse-Software X-X
SVEUSignalVu Essentials – Vektorsignalanalyse-Software für die 70k-Serie > 12 GHz-X-
SVAAM/FM/PM-Audiosignalanalyse (Opt. SVE erforderlich)XXX
SVM Allgemeine Modulationsanalyse (Opt. SVE erforderlich) XXX
SVO Flexible OFDM-Analyse (Opt. SVE erforderlich) XXX
SVP Erweiterte Analyse impulsförmiger Signale, inkl. Messungen (Opt. SVE erforderlich)XXX
SVT Messungen der Frequenz- und Phaseneinschwingzeit (Opt. SVE erforderlich) XXX
SV23 WLAN 802.11a/b/g/j/p-Messanwendung (Opt. SVE erforderlich) XXX
SV24 WLAN-802.11n-Messanwendung (Opt. SV23 erforderlich) XXX
SV25 WLAN-802.11ac-Messanwendung (Opt. SV24 erforderlich) XXX
SV26 APCO P25-Konformitätsprüfungs- und Analyseanwendung (Opt. SVE erforderlich) XXX
SV27 Grundlegende Bluetooth LE TX SIG-Messungen mit SignalVu (Opt. SVE erforderlich) XXX
SV28 LTE-Downlink-HF-Messungen mit SignalVu (Opt. SVE erforderlich)XXX
SV30 WiGig IEEE 802.11 ad/ay-Sendertest (Opt. SVE erforderlich)XXX
UpgradeBeschreibung
DPO7SXSSD-W10

DPO7SXSSD-W10 Opt. NOL

(alle 70kSX-Modelle außer 70 GHz, beide Artikel bestellen)

Ersatz-Solid-State-Laufwerk – Windows 10 für Oszilloskope, die bereits lizenziert sind und auf denen Win10 ausgeführt wird. Vorkonfiguriert mit OS-, TekScope- und Scope-Anwendungen.
DPO7SXSSD-W10

DPO7SXSSD-W10 Opt. UP

(alle 70kSX-Modelle außer 70 GHz, beide Artikel bestellen)

Upgrade für Solid-State-Laufwerk – Windows 10 für Oszilloskope, die bereits lizenziert sind und auf denen Win7 ausgeführt wird. Upgrades auf Win10. Vorkonfiguriert mit OS-, TekScope- und Scope-Anwendungen.
DPO7SXSSD70GW10

DPO7SXSSD70GW10 Opt NOL

(nur für 70-GHz-Modelle, beide Artikel bestellen)

Ersatz-Solid-State-Laufwerk – Windows 10 für 70-GHz-Oszilloskope, die bereits lizenziert sind und auf denen Win10 ausgeführt wird. Vorkonfiguriert mit OS-, TekScope- und Scope-Anwendungen.
DPO7SXSSD70GW10

DPO7SXSSD-W10 Opt UP

(alle 70kSX-Modelle außer 70 GHz, beide Artikel bestellen)

Upgrade für Solid-State-Laufwerk – Windows 10 für Oszilloskope, die bereits lizenziert sind und auf denen Win7 ausgeführt wird. Upgrades auf Win10. Vorkonfiguriert mit OS-, TekScope- und Scope-Anwendungen.
Die Teilenummern für diese Laufwerke sind keine DPO-UP-Optionen. Bestellen Sie die Teilenummern wie oben aufgeführt. Bestellen Sie für diese Laufwerke kein DPO-UP.

Investitionsschutz – Optionen

Mit immer schneller werdenden Signalen und der Entwicklung von neuen Standards steigen möglicherweise Ihre Investitionen in ein Gerät der DPO70000SX-Serie mit Ihren Anforderungen. Sie können die Bandbreite auf dem von Ihnen gegenwärtig verwendeten Gerät aufrüsten. Sie können von den Leistungsverbesserungen der Serie DPO70000SX profitieren, indem Sie Ihr vorhandenes Gerät auf eine neue Serie aufrüsten. Wenden Sie sich an Ihren lokalen Tektronix-Händler, um sich über die gesamte Palette der verfügbaren Optionen zu informieren, damit Ihr Oszilloskop der DPO70000SX-Serie über die Werkzeuge verfügt, die Sie für Ihr nächstes Projekt benötigen.

Netzsteckeroptionen

Opt. A0
Netzstecker für Nordamerika (115 V, 60 Hz)
Opt. A1
Europa allgemein (220 V, 50 Hz)
Opt. A2
Großbritannien (240 V, 50 Hz)
Opt. A3
Australien (240 V, 50 Hz)
Opt. A5
Schweiz (220 V, 50 Hz)
Opt. A6
Netzstecker für Japan (100 V, 50/60 Hz)
Opt. A10
China (50 Hz)
Opt. A11
Indien (50 Hz)
Opt. A12
Brasilien (60 Hz)
Opt. A99
Kein Netzkabel

Serviceoptionen

Opt. C3
Kalibrierservice, 3 Jahre
Opt. C5
Kalibrierservice, 5 Jahre
Opt. D1
Kalibrierungsdatenbericht
Opt. D3
Kalibrierungsdatenbericht, 3 Jahre (mit Opt. C3)
Opt. D5
Kalibrierungsdatenbericht, 5 Jahre (mit Opt. C5)
Opt. G3
3-Jahres-Rundum-Service (einschließlich Leihprodukt und mehr)
Opt. G5
5-Jahres-Rundum-Service (einschließlich Leihprodukt und mehr)
Opt. IF
Aufrüstinstallationsservice
Opt. R3
Reparaturservice, 3 Jahre (einschließlich Garantie)
Opt. R5
Reparaturservice, 5 Jahre (einschließlich Garantie)

Empfohlenes Zubehör

Tastköpfe

DPO7OE1
Optischer 33-GHz-Tastkopf
DPO7OE2
Optischer 59-GHz-Tastkopf
P7633

33 GHz rauscharmer TriMode®-Tastkopf

P7625

25 GHz rauscharmer TriMode®-Tastkopf

P7520A

25 GHz TriMode®-Tastkopf

P7720
20-GHz-TriMode-Tastkopf mit TekFlex™-Steckverbinder
P7313SMA

13-GHz-TriMode®-Differentialtastkopf, SMA

P6251
Differential-Tastkopf, DC bis 1 GHz, 42 V, (TCA-BNC-Adapter erforderlich)
Serie TCPA300/TCPA400
Strommesssysteme
P5200/P5205/P5210
Hochspannungs-Differentialtastköpfe
P77DESKEW
Tastkopf-Deskew-Vorrichtung P7700 für SMA-, Löt- und Browser-Verbindungen
067-2431-xx
Tastkopf-Deskew-Vorrichtung für SMA oder verlötete Anschlüsse (bis 30 GHz)
067-0484-xx
Analog-Tastkopfkalibrierungs- und Deskew-Vorrichtung (4 GHz)
067-1586-xx
Analog-Tastkopf-Deskew-Vorrichtung (> 4 GHz)
067-1686-xx
Vorrichtung für Leistungsmessungs-Deskew

Adapter

TCA-1MEG

TekConnect®-Pufferverstärker mit hoher Impedanz. Mit Passivtastkopf P6139

TCA292D

Adapter TekConnect® 2,92 mm (33 GHz Bandbreite)

TCA-BNC

TekConnect® BNC-Adapter

TCA-N

TekConnect® N-Adapter

TCA-VPI50
TekVPI-TekConnect-Adapter 50 Ω
TCA75

23-GHz-TekConnect®-Präzisionsadapter 75 Ω auf 50 Ω mit BNC-Eingangsanschluss 75 Ω

Signalpfadlösungen

DPO7RFK1
Dämpfungskit 3 dB, 6 dB, 10 dB und 20 dB mit 1,85-mm-Steckverbindern, charakterisiert auf 70 GHz. Enthält Seriennummern und S-Parameter für jeden Dämpfer.
DPO7RFK2
Enthält den Inhalt des DPO7RFK1 sowie einen DC-Block und 4 Adapter für den Anschluss an 1,85- und 2,92-mm-Vorrichtungen.
DPO7RFK3
HF-Kanal-Timing-Deskew-Kit, 65 GHz, 1,85 mm. Das Kit umfasst einen Hochleistungs-Leistungsteiler und einen 1,85-mm-Steckeradapter.
011-0187-00
Adapter, Stecker 1,85 mm auf Buchse 2,92 mm
050-3854-01
Adapter, Buchse 1,85 mm auf Stecker 2,92 mm. Enthält S-Parameter-Daten.
050-3851-00
DC-Block, 1,85 mm, Stecker-Buchse. Enthält S-Parameter-Daten.
174-6663-01
Kabel; 2,92-auf-2,92-mm-Kabelpaar, gerade, 1,5 ps phasenangepasst, 500 mm, 40 GHz
PMCABLE1M
Phasenangepasstes Kabelpaar, 40 GHz, 2,92 mm, mit Steckern an beiden Enden, 1 m.
174-6978-00
Kabel; 2,92-auf-2,92-mm-Kabelpaar, gerade, 1,5 ps phasenangepasst, 2 m, 40 GHz
174-6664-01
Kabel; SMA-auf-SMA-Kabelpaar, gerade, 1,5 ps phasenangepasst, 200 mm, 20 GHz
174-6665-01
Kabel; SMA-auf-SMA, Einzelkabel, rechtwinklig, 300 mm, 20 GHz
174-6666-01
Kabel; SMA-auf-SMA, Einzelkabel, rechtwinklig, 500 mm, 20 GHz
174-6667-01
Kabel; SMA-auf-SMA, Einzelkabel, rechtwinklig, 1,829 m, 20 GHz
174-6658-01
Kabel; SMP-auf-SMP-Kabelpaar, rechtwinklig, 2,5 ps phasenangepasst, 300 mm, 20 GHz
174-6659-01
Kabel; SMP-auf-SMP-Kabelpaar, rechtwinklig, 2,5 ps phasenangepasst, 1 m, 20 GHz

Sonstiges

016-2095-xx
Gestelleinbausatz
016-2102-xx
SSD-Montagesatz (Vorderseite des Geräts Einschub für Gestellmontage)
077-0076-xx
Servicehandbuch, PDF auf Festplatte
016-2104-00
Transportkoffer (Kohlefaser)
K4000
Oszilloskopwagen
DPO7AFP
Zusätzliches Frontbedienfeld
DPO7USYNC 1 M
UltraSync-Kabel, 1 Meter Länge
DPO7USYNC 2 M
UltraSync-Kabel, 2 Meter Länge

DPO70000SX DE 9Jan2024
Die Serie DPO70000SX zeichnet sich durch die höchste Leistung (50/59/70 GHz-Modelle) im Portfolio der Echtzeit-Oszilloskope von Tektronix aus.
DPO70000SX DE 9Jan2024
Die Serie DPO70000SX bietet auch Modelle mit 13 GHz, 16 GHz, 20 GHz, 23 GHz, 25 GHz und 33 GHz mit 4 TekConnect-Eingängen.
