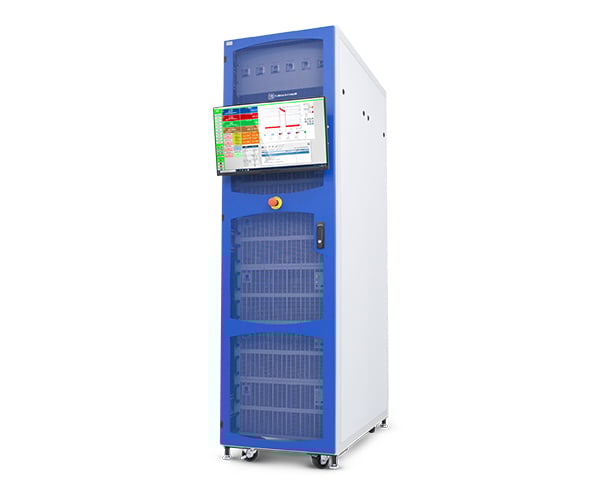

EA-BTS 10300 Series
EA-BTS 10300 cung cấp một giải pháp hoàn chỉnh cho việc chu trình và kiểm tra pin. Các kiểm tra bao gồm mô phỏng chu kỳ lái xe và đo điện trở cách điện ngoài chu kỳ sạc/xả pin. Hệ thống có thể điều khiển buồng môi trường và kết nối với hệ thống quản lý pin thông qua giao diện bus CAN. Phần mềm hệ thống dựa trên tiện ích cho phép thiết lập và thực hiện thử nghiệm nhanh chóng và dễ dàng.
Lên đến 3.84 MW
Lên đến 2000 V
Lên đến 30.720 A
Kiểm tra tích hợp pin công suất/điện áp cao
Nhỏ gọn, tự động hóa và hiệu quả về chi phí
- Thân thiện với người dùng, an toàn cho cả pin và người vận hành, phần mềm trực quan, giao diện người dùng màn hình cảm ứng có thể tùy chỉnh
- Giải pháp pin chìa khóa trao tay dễ sử dụng, có thể mở rộng theo yêu cầu kiểm tra của bạn
- Có thể tùy chỉnh và mô-đun hóa – thay thế các đơn vị khi cần mà không cần kỹ thuật viên dịch vụ
- Có thể mở rộng để tương thích với các công nghệ pin có công suất cao hơn
Mật độ công suất lớn nhất
- Tối đa 2.400 A mỗi tủ rack và tổng công suất 30.720 A
- 300 kW trong một tủ rack cao 42U (các tủ rack song song cho công suất lên tới 3,84 MW)
- Chỉ cần một phần ba diện tích sàn so với các tủ rack cạnh tranh – một tủ rack 300 kW chỉ chiếm 6,5 ft vuông diện tích sàn
Giải pháp tích hợp hoàn toàn
- Giải pháp tích hợp hoàn chỉnh, có khả năng thích ứng với các công nghệ pin EV mới
- Phần mềm kiểm tra pin được thiết kế đặc biệt được bao gồm (EA-BTS)
- Màn hình bảng điều khiển cảm ứng 24” và giao diện người dùng
- Mô-đun điều khiển và đo lường công suất (PCMM)
Tất cả các hiệu suất này bao gồm:
- Điện áp cao đến 2000 VDC
- Công suất cao lên đến 3,84 MW
- Mật độ công suất cao với khả năng 300 kW/tủ rack trong không gian tủ rack chỉ 6,5 sq ft
- Tốc độ cao với tốc độ thay đổi của thiết bị dưới 500 µs và tự động điều chỉnh dải đo liên tục, chính xác
- Hiệu suất cao với khả năng trả lại lên tới 96,5% năng lượng hấp thụ vào lưới điện xoay chiều
- Tích hợp cao với một gói hoàn chỉnh về năng lượng và điều khiển, nhưng vẫn có tính mô-đun để dễ dàng sửa đổi và mở rộng hệ thống
Máy tạo chức năng đi kèm giúp đơn giản hóa quy trình thiết lập
Nhiều bộ cấp nguồn và tải EA đi kèm một máy tạo chức năng tích hợp sẵn có thể sử dụng để điều khiển điện áp hoặc dòng điện đầu ra. Tất cả các dạng sóng AFG thông thường cũng như khả năng tùy ý với trình tự để tạo ra nhiều dạng sóng đầu ra tùy chỉnh hơn đều có sẵn. Khả năng AFG này được mở rộng bằng nhiều bộ cấp nguồn đấu song song.
Máy tạo chức năng cho phép bộ cấp nguồn mô phỏng hoặc kiểm tra các hành vi phức tạp như:
- Mô phỏng pin mặt trời với điện áp hở mạch chính xác, dòng ngắn mạch cũng như điện áp và dòng điện tại điểm công suất cực đại (MPP).
- Kiểm tra hiệu suất biến tần theo tiêu chuẩn CSN EN 50530.
- Kiểm tra tiêu chuẩn LV123, LV124 và LV148 cho các nhà cung cấp ô tô.
Các bộ nguồn điển hình có phạm vi đầu ra hình vuông, nghĩa là chúng chỉ có thể cung cấp công suất định mức tại một điểm duy nhất của điện áp và dòng điện. EA Elektro-Automatik cung cấp với chức năng tự động điều chỉnh thực sự có thể tạo ra công suất định mức trên một dải điện áp và dòng điện.
Tự động điều chỉnh thực sự cho chu kỳ pin nhanh, liên tục
Bộ nguồn hai chiều EA có đặc tính đầu ra tự động điều chỉnh thực sự cho cả cấp nguồn và hấp thụ. Không chỉ cho phép phạm vi điện áp và dòng điện rộng hơn so với nguồn điện đầu ra hình chữ nhật thông thường, mà các thiết bị này còn có thể cung cấp hoặc hấp thụ công suất định mức đầy đủ xuống đến 1/3 điện áp định mức tối đa. Không giống như một hệ thống với các thiết bị không có khả năng tự động điều biến thực sự, kiểm tra chu kỳ không yêu cầu gián đoạn để cho phép thiết bị thay đổi phạm vi khi điện áp của bộ pin tăng hoặc giảm.
- Tiết kiệm ngân sách và yêu cầu không gian
- Không lựa chọn bộ cấp nguồn quá kích thước
- Một bộ cấp nguồn đáp ứng nhiều yêu cầu kiểm tra hơn
- Bền vững cho tương lai - linh hoạt cho các kiểm tra trong tương lai
Cơ chế tái tạo năng lượng giúp tiết kiệm điện năng
Tải điện tử tái tạo năng lượng và bộ cấp nguồn hai chiều EA có thể thu hồi tới 96% năng lượng mà chúng hút vào, điều đó nghĩa là kết nối lưới điện AC cũng được sử dụng làm đầu ra để cấp ngược lại năng lượng DC đã cấp.
Tải điện tử hoặc tải trở truyền thống tiêu tán năng lượng hút vào bằng cách chuyển hóa năng lượng đó thành nhiệt. Việc này có thể đòi hỏi các giải pháp làm mát/HVAC lớn và điện năng hút vào sẽ mãi mãi bị lãng phí, làm giảm hiệu quả kiểm tra và cơ sở.
Điện năng thu hồi được từ tải EA sẽ được đưa trở lại lưới điện của cơ sở cục bộ thông qua bộ biến tần đồng bộ với lưới điện, tại đó điện năng đó có thể được sử dụng bởi các thiết bị khác trong cơ sở. Nếu thu hồi được nhiều điện năng hơn mức cơ sở sử dụng (một khả năng có thể xảy ra khi kiểm tra đầu ra của pin nhiên liệu), điện năng có thể được đưa trở lại lưới điện công cộng.
| Dòng sản phẩm | Nguồn điện | Điện áp | Dòng điện | Báo giá |
|---|---|---|---|---|
| EA-BTS 10300 | Tối đa 3,84 MW | Lên đến 2000 V | Lên đến 30.720 A | Nhận báo giá |
| Dòng sản phẩm | Nguồn điện | Điện áp | Dòng điện | Báo giá |
|---|---|---|---|---|
| EA-BTS 10300 | Tối đa 3,84 MW | Lên đến 2000 V | Lên đến 30.720 A | Nhận báo giá |
