Tải điện tử tái tạo năng lượng EA-ELR 10000 Series
Tải điện tử DC tái tạo năng lượng EA-10000 Series mang lại nhiều chức năng và hiệu quả cho ứng dụng của bạn. Hiệu chỉnh hệ số công suất chủ động giúp giảm thiểu chất thải từ lưới điện của bạn. Tải tái tạo năng lượng thu hồi năng lượng và đưa năng lượng trở lại lưới điện với hiệu suất > 96% cũng như giảm nhiệt, tiếng ồn và chi phí HVAC, nhờ đó tiết kiệm chi phí và thân thiện với môi trường. Chức năng tự động điều chỉnh phạm vi thực sự cho phép hút công suất tối đa trên phạm vi điện áp và giá trị dòng điện rộng hơn trong khi giao diện điều khiển tùy chọn cho phép điều khiển máy tính trong hầu hết mọi môi trường sản xuất.
Tải điện tử DC tái tạo năng lượng ELR series có mật độ công suất cao cũng như định mức công suất đầu vào từ 1500 W đến 30 kW với tối đa 2000 VDC. Tải này đi kèm một máy tạo chức năng tích hợp sẵn có khả năng tạo ra các dạng sóng tùy ý để kiểm tra động các nguồn. Có thể dễ dàng mắc song song ELR vào giá đỡ để đạt được công suất 3,84 MW.
Lên đến 30 kW
Lên đến 2000 V
Lên đến 1000 A
Conventional and Regenerative Programmable Loads

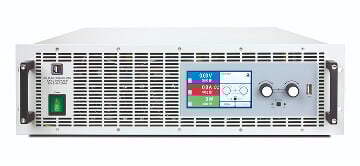

Series EL / Dissipative
Technical Specifications
- Power: from 1500 W to 4500 W
- Voltages: 0-80 V DC to 0-750 V DC
- Current: 0-20 A to 0-510 A
Highlights
- Autoranging
- Color Touchscreen
- Two-quadrant expansion
- 19″ Full slide-in, 2 height units
- Analog- und USB-interface

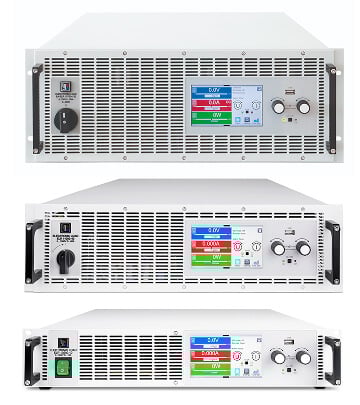

Series ELR / Power regeneration
Technical Specifications
- Power: from 0-1500 W to 0-30 kW
- Voltages: 0-80 V to 0-2000 V
- Current: 0-6 A to 0-1000 A
Highlights
- Autoranging
- Color Touchscreen

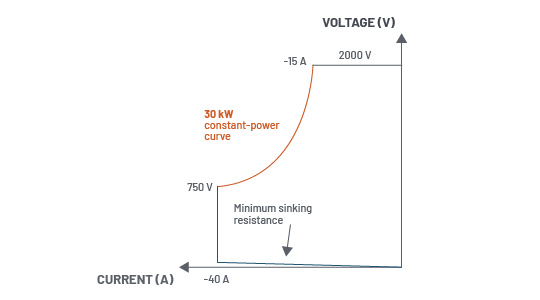

Tự động điều chỉnh phạm vi giúp mang lại sự linh hoạt
Các sản phẩm EA Elektro-Automatik có chức năng tự động điều chỉnh phạm vi, cho phép nguồn điện hoặc tải hoạt động ở công suất tối đa trên nhiều dải điện áp và dòng điện, xuống tới 33% công suất đầu ra định mức.
So sánh lợi thế này với các bộ cấp nguồn truyền thống, chỉ có thể cho công suất đầu ra định mức ở điện áp và dòng điện tối đa. Việc áp dụng điện áp tối đa cho thiết bị đang được kiểm tra (DUT) là rất hiếm, điều đó nghĩa là hầu hết thời gian, bộ cấp nguồn đó không được sử dụng hết tiềm năng.
Sản phẩm này hoạt động như thế nào? Nguồn EA tự động cung cấp nhiều dòng điện hơn ở điện áp thấp hơn (hoặc nhiều điện áp hơn ở dòng điện thấp hơn), cho phép bộ cấp nguồn tiếp tục cung cấp công suất định mức. Việc này cho phép một nguồn duy nhất giải quyết nhiều kiểu điện áp và dòng điện mà thông thường sẽ cần nhiều bộ cấp nguồn.
Cơ chế tái tạo năng lượng giúp tiết kiệm điện năng
Tải điện tử tái tạo năng lượng và bộ cấp nguồn hai chiều EA có thể thu hồi tới 96% năng lượng mà chúng hút vào, điều đó nghĩa là kết nối lưới điện AC cũng được sử dụng làm đầu ra để cấp ngược lại năng lượng DC đã cấp.Tải điện tử hoặc tải trở truyền thống tiêu tán năng lượng hút vào bằng cách chuyển hóa năng lượng đó thành nhiệt. Việc này có thể đòi hỏi các giải pháp làm mát/HVAC lớn và điện năng hút vào sẽ mãi mãi bị lãng phí, làm giảm hiệu quả kiểm tra và cơ sở.
Điện năng thu hồi được từ tải EA sẽ được đưa trở lại lưới điện của cơ sở cục bộ thông qua bộ biến tần đồng bộ với lưới điện, tại đó điện năng đó có thể được sử dụng bởi các thiết bị khác trong cơ sở. Nếu thu hồi được nhiều điện năng hơn mức cơ sở sử dụng (một khả năng có thể xảy ra khi kiểm tra đầu ra của pin nhiên liệu), điện năng có thể được đưa trở lại lưới điện công cộng.
Máy tạo chức năng đi kèm giúp đơn giản hóa quy trình thiết đặt
Nhiều bộ cấp nguồn và tải EA đi kèm một máy tạo chức năng tích hợp sẵn có thể sử dụng để điều khiển điện áp hoặc dòng điện đầu ra. Tất cả các dạng sóng AFG thông thường cũng như chức năng sắp xếp trình tự tùy ý để tạo ra nhiều dạng sóng đầu ra tùy chỉnh hơn đều có sẵn. Chức năng AFG này được mở rộng bằng nhiều bộ cấp nguồn đấu song song.
Máy tạo chức năng cho phép bộ cấp nguồn mô phỏng hoặc kiểm tra các hành vi phức tạp như:
- Mô phỏng pin năng lượng mặt trời với điện áp hở mạch chính xác, dòng ngắn mạch cũng như điện áp và dòng điện tại điểm công suất cực đại (MPP).
- Kiểm tra hiệu suất biến tần theo tiêu chuẩn CSN EN 50530.
- Kiểm tra tiêu chuẩn LV123, LV124 và LV148 cho các nhà cung cấp ô tô.
Kiểm soát cách bạn kiểm soát
Sử dụng giao diện điều khiển phù hợp giúp đơn giản hóa quy trình thiết đặt và giảm thiểu việc khắc phục sự cố, do đó EA-10000 Series 0 hỗ trợ hệ thống AnyBus, cho phép sử dụng các tùy chọn truyền có thể cài đặt tại chỗ cho các giao diện công nghiệp phổ biến như ProfiNet, CANopen, Modbus-TCP, DeviceNet, EtherCAT, RS-232, v.v. Đây là những giao diện bổ sung cho các giao diện tiêu chuẩn như USB và Ethernet.
Dòng sản phẩm công nghiệp đáp ứng nhu cầu điện khắt khe nhất
Đối với nhu cầu mật độ năng lượng cao nhất và các ứng dụng hướng tới tương lai, Dòng sản phẩm công nghiệp EA-10000 hiện có sẵn. Hệ số hình dạng 6U cung cấp công suất lên tới 60 kW và giải pháp tủ rack 19” cho phép bạn cung cấp công suất 300 kW chỉ với 0,6 m2 diện tích sàn. Kết hợp tối đa 13 tủ rack để cung cấp và phục hồi điện hai chiều với công suất 3,84 MW. Dòng sản phẩm công nghiệp hiện có bộ cấp nguồn một chiều (PU), bộ cấp nguồn hai chiều (PUB) và tải điện tử tái tạo năng lượng (PUL).
Optional Water Cooling available for 4U and 6U models
Industrial environments can be harsh with high ambient temperatures, dust, and other contaminants. In addition, industrial facilities often have to comply with stringent environmental regulations regarding heat and noise emissions. Water-cooled systems can provide stable operation in such conditions, as the cooling efficiency is less affected by the external environment compared to air cooling. Furthermore, water-cooled power supplies can help to meet the standards required by reduced noise levels. Learn more in this video.
-
Efficient Heat Dissipation
-
Reduced Noise and Heat Impact
-
Reliable in Harsh Conditions

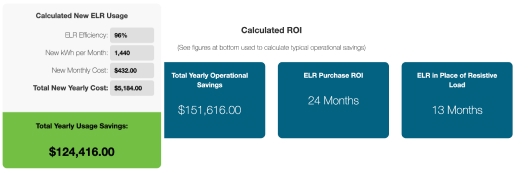

Regenerative Loads Pay for Themselves
See how fast your EA electronic load could pay for itself.
Try our ROI calculator to find out.
Chooose an EL/ELR Electronic Load model to get a quote
| Series | Power | Voltage | Current Range | Data Sheet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

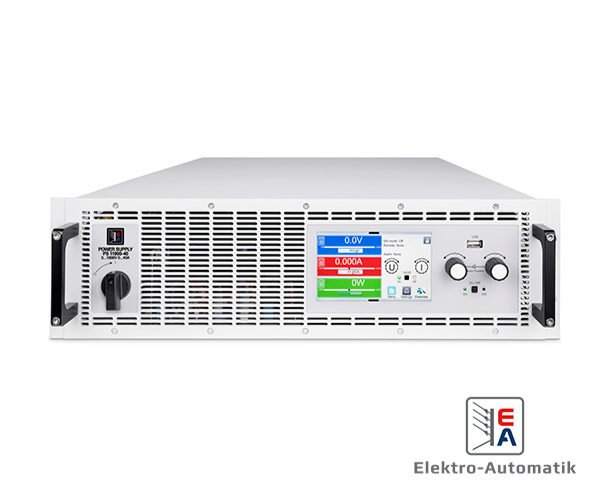

| EA-ELR 10000 3U | 0–5 kW /0–10 kW /0–15 kW | 0–80 V up to 0–2000 V | 0–20 A up to 0–510 A | View Datasheet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

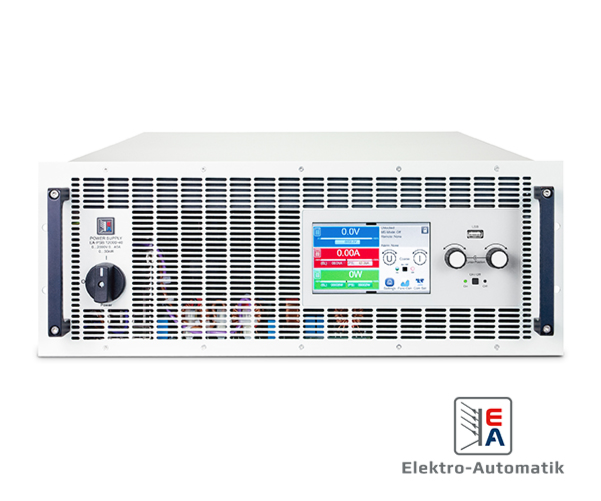

| EA-ELR 10000 4U | 0–30 kW | 0–80 V up to 0–2000 V | 0–40 A up to 0–1000 A | View Datasheet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

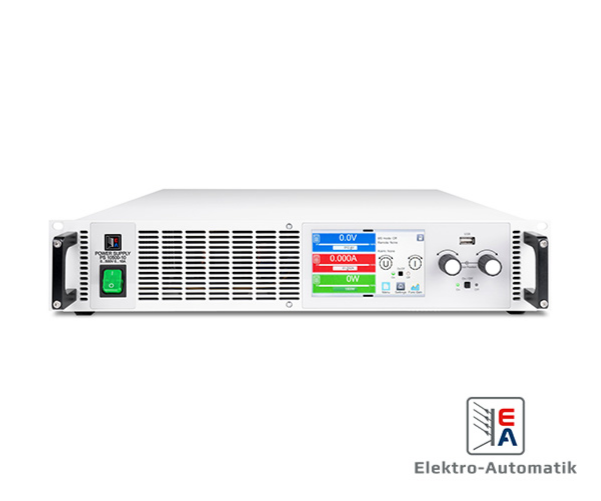

| EA-ELR 10000 2U | 0–1.5 kW /0–3 kW | 0–80 V up to 0–1500 V | 0–6 A up to 0–120 A | View Datasheet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
