Máy phân tích logic
Xác minh và gỡ lỗi hệ thống kỹ thuật số bằng máy phân tích logic. Lý tưởng cho các phép đo kỹ thuật số liên quan đến nhiều tín hiệu hoặc các yêu cầu kích hoạt thách thức, máy phân tích logic, phần mềm phân tích logic và máy hiện sóng có chức năng phân tích logic giúp bạn dễ dàng thăm dò, thu nhận, giải mã, phân tích và xác nhận hiệu suất của bộ vi xử lý, FPGA hoặc thiết kế bộ nhớ.
Lịch sử của máy phân tích logic
Khi các bộ vi xử lý thương mại lần đầu tiên được phát triển, các kỹ sư thiết kế các hệ thống này đã phải vật lộn để gỡ lỗi các thiết kế chỉ sử dụng một máy hiện sóng. Các bộ vi xử lý yêu cầu nhiều đầu vào hơn khả năng đáp ứng của hầu hết các máy hiện sóng vào thời điểm đó, khiến cho việc xác minh thiết kế hệ thống trở nên vô cùng khó khăn. Năm 1973, máy phân tích logic được phát minh để các kỹ sư có thể bắt kịp với sự phát triển nhanh chóng của công nghệ kỹ thuật số. Thiết bị mới này có thể chứa nhiều kênh hơn nhiều so với máy hiện sóng và được thiết kế đặc biệt để phân tích tín hiệu kỹ thuật số.
Các máy phân tích logic vẫn là dụng cụ được lựa chọn để gỡ lỗi các hệ thống kỹ thuật số cho đến khi phát minh ra máy hiện sóng tín hiệu hỗn hợp (MSO) vào năm 2012, bao gồm chức năng của máy phân tích logic. MSO có thể hiển thị, so sánh và kích hoạt cả tín hiệu analog và kỹ thuật số. Các máy này có nhiều kênh hơn nhiều so với các máy hiện sóng kỹ thuật số khác và có thể thay thế máy phân tích logic trên một số bàn làm việc nhất định tùy thuộc vào nhu cầu kiểm tra và đo lường của kỹ sư.
Máy phân tích logic so với máy hiện sóng
Máy phân tích logic theo mô-đun, máy phân tích logic USB, MSO và máy hiện sóng miền hỗn hợp (MDO) đều thường được tìm thấy trên bàn của các kỹ sư điện. Trong khi máy phân tích logic và máy hiện sóng thực hiện các chức năng tương tự nhau, giữa chúng có những điểm khác biệt quan trọng. Nhìn chung, máy phân tích logic có thể phân tích nhiều kênh hơn nhiều so với máy hiện sóng — mặc dù một số MSO có thể phân tích tới 48 tín hiệu. Trong khi máy hiện sóng có thể đo cả tín hiệu analog và tín hiệu kỹ thuật số, máy phân tích logic hoạt động dựa trên tín hiệu kỹ thuật số, kích hoạt các mối quan hệ thời gian dữ liệu và lỗi để xác định vi phạm, phát hiện trục trặc để gỡ lỗi kỹ thuật số. Máy hiện sóng - khi được sử dụng với các que đo của máy hiện sóng - là dụng cụ cơ bản để xem tín hiệu mục đích chung và cung cấp chức năng tốt hơn một máy phân tích logic. Trên thực tế, máy hiện sóng cung cấp tốc độ lấy mẫu cao hơn, băng thông và bộ nhớ cao hơn. Những khả năng này cho phép các máy hiện sóng nắm bắt các chi tiết tín hiệu cao hơn và các quang sai tiềm ẩn, như quá tầm, dao động sót lại, v.v..
Khi nào tôi nên sử dụng máy phân tích logic?
Sử dụng máy phân tích logic khi bạn cần:
- Gỡ lỗi các sự cố khó nắm bắt, không liên tục với các hệ thống kỹ thuật số
- Theo dõi và tương quan hàng trăm tín hiệu kỹ thuật số đồng thời
- Theo dõi quá trình thực thi phần mềm nhúng
- Thu thập dữ liệu theo chế độ của bang
- Có được chiều sâu phân tích lớn hơn và kiến thức vào tín hiệu kỹ thuật số
- Thực hiện phép đo với các yêu cầu kích hoạt nhiều thách thức
Khi nào tôi nên sử dụng máy hiện sóng?
Sử dụng máy hiện sóng khi bạn cần:
- Chụp và đo tín hiệu analog
- Biết biên độ tín hiệu cụ thể, giá trị công suất, dòng điện, pha hoặc các phép đo cạnh chẳng hạn như thời gian tăng/giảm
- Mô tả đặc điểm tính toàn vẹn của tín hiệu
- Mô tả đặc điểm tính ổn định của tín hiệu, bao gồm cả tình trạng chập chờn và phổ chập chờn
- Ghi lại các điểm dữ liệu trong khoảng thời gian dài hơn
- Xem tín hiệu theo thời gian thực

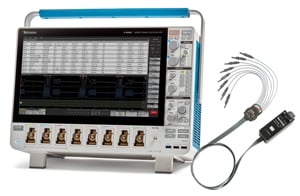

Tìm máy hiện sóng tốt nhất với chức năng phân tích logic cho bàn làm việc của bạn
Tektronix cung cấp nhiều loại máy hiện sóng tín hiệu hỗn hợp và máy hiện sóng miền hỗn hợp được tích hợp chức năng máy phân tích logic. Tiết kiệm không gian trên bàn làm việc của bạn với các dụng cụ hai trong một này.
Tìm máy hiện sóng phù hợp với ứng dụng của bạn.
