MSO 2 Series

Thông số kỹ thuật

Tất cả thông số kỹ thuật là giá trị thông thường trừ khi có lưu ý khác. Tất cả thông số kỹ thuật áp dụng cho mọi kiểu máy trừ khi có lưu ý khác.

Tổng quan về kiểu máy

	MSO22	MSO24
Kênh analog	2	4
Băng thông kênh analog	70 MHz, 100 MHz, 200 MHz, 350 MHz, và 500 MHz
	Băng thông 500 Mhz bảo đảm từ 4 mV/div đến 10 V/div.
Tốc độ lấy mẫu	1,25 GS/giây Tất cả kênh, 2,5 GS/giây nửa kênh được đan xen
Độ dài bản ghi	10 M
Kênh kỹ thuật số	16
Đầu ra AFG	1 (dồn kênh với Đầu ra phụ)

Kênh analog hệ thống dọc

Trở kháng đầu vào

BNC

1 MΩ ± 1%, 14 pF ± 3 pF

Đầu que đo TPP0200

10 MΩ, < 12 pF

Đầu que đo P6139B

10 MΩ, < 8 pF

Phạm vi độ nhạy đầu vào

1 mV/div đến 10 V/div

Độ phân giải theo chiều dọc

8 Bit

Điện áp đầu vào tối đa

300 V_rms CAT II với đỉnh < ±425 V

Giảm ở 20 dB/thế kỷ giữa 4,5 MHz và 45 MHz

Giảm ở 14 dB giữa 45 MHz và 450 MHz; trên 450 MHz, 5 V_rms

Độ lợi DC chính xác

±3% giảm ở 0,10%/°C trên 30°C

Được bảo đảm, thông số kỹ thuật hợp lệ sau 30 phút làm nóng và Bù đường dẫn tín hiệu (SPC) ở môi trường xung quanh.

Cách ly kênh đến kênh

100:1 <= 100 MHz, 30:1 > 100 MHz

Phạm vi bù

1 mV/div đến 63,8 mV/div : +/-1 V

63.9 mV/div đến 999,5 mV/div : +/-10 V

1 V/div đến 10 V/div : +/-100 V

Kênh số hệ thống dọc

Kênh đầu vào

16 [D0:D15]

Ngưỡng

Ngưỡng mỗi bộ 8 kênh

Lựa chọn ngưỡng

TTL, CMOS, ECL, PECL, Do người dùng xác định

Phạm vi do người dùng xác định

-15 V đến +25 V

Xung nhỏ nhất có thể phát hiện được

5 ns

Độ chính xác ngưỡng

±180 mV + 2% cài đặt ngưỡng

Dao động tín hiệu đầu vào tối thiểu

500 mVp-p

Dao động tín hiệu đầu vào tối đa

+30 V, -20 V

Trở kháng đầu vào

100 kΩ || 8 pF

Độ phân giải dọc

1 bit

Các kênh analog hệ thống ngang

Phạm vi dựa theo thời gian

2 ns/div đến 1000 s/div (tất cả các kênh)

1 ns/div đến 1000 s/div (nửa kênh)

Phạm vi trễ dựa theo thời gian

-10 vạch đo đến 5000s

Phạm vi hủy lệch kênh đến kênh

-95 ns đến +95 ns

Độ chính xác dựa theo thời gian

± 25 ppm trên mọi khoảng ≥1 ms

Được bảo đảm, thông số kỹ thuật hợp lệ sau 30 phút làm nóng và Bù đường dẫn tín hiệu (SPC) ở môi trường xung quanh.

Hệ thống kích hoạt

Chế độ kích hoạt

Tự động, bình thường, và đơn

Khớp nối kích hoạt

DC, Từ chối HF (suy giảm > 50 kHz), Từ chối LF (suy giảm < 50 kHz), từ chối nhiễu (giảm độ nhạy)

Phạm vi giữ kích hoạt

0 giây đến 10 giây

Độ nhạy kích hoạt

Loại biên, được ghép nối DC

Mọi kênh đầu vào analog: cao đến 6 mV hoặc 0,8 div

Đầu vào phụ: 500 mVpp đến 250 MHz

Phạm vi mức kích hoạt

Mọi kênh đầu vào

±5 vạch đo từ chính giữa màn hình

Đầu vào phụ

±8 V

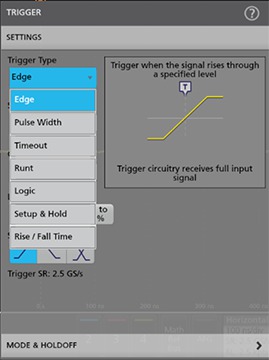

Loại kích hoạt

Biên

Dương, âm, hoặc nghiêng theo một trong hai bên trên kênh bất kỳ.

Chiều rộng xung

Kích hoạt trên chiều rộng xung dương hoặc âm. Sự kiện có thể định chất theo thời gian hoặc logic.

Hết thời gian chờ

Kích hoạt trên sự kiện duy trì cao, thấp, hoặc một trong hai, trong thời gian cụ thể. Sự kiện có thể định chất theo logic.

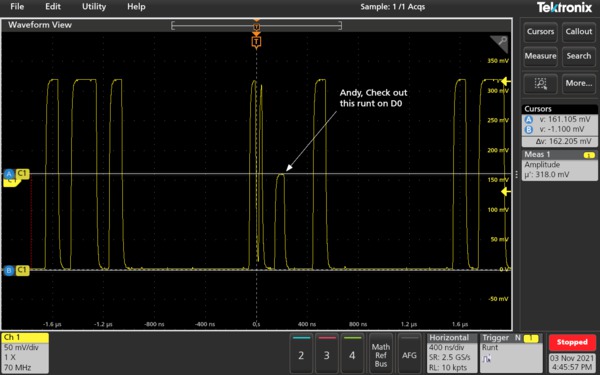

Runt

Kích hoạt trên xung vượt một ngưỡng nhưng không vượt ngưỡng thứ hai trước khi vượt ngưỡng đầu tiên lần nữa. Sự kiện có thể định chất theo thời gian hoặc logic.

Logic

Kích hoạt khi kiểu logic đúng, sai, hoặc xuất hiện trùng hợp với biên đồng hồ. Kiểu (AND, OR, NAND, NOR) được xác định cho tất cả kênh đầu vào được xác định là cao, thấp, hoặc không quan tâm. Kiểu logic đúng có thể được định chất theo thời gian.

Thiết lập/ Giữ

Kích hoạt trên vi phạm của cả thời gian thiết lập và thời gian giữ giữa đồng hồ và dữ liệu có trong mọi kênh đầu vào.

Tăng/ Giảm

Kích hoạt trên tốc độ biên xung nhanh hơn hoặc chậm hơn giá trị xác định. Nghiêng có thể dương, âm, hoặc một trong hai. Sự kiện có thể định chất theo logic.

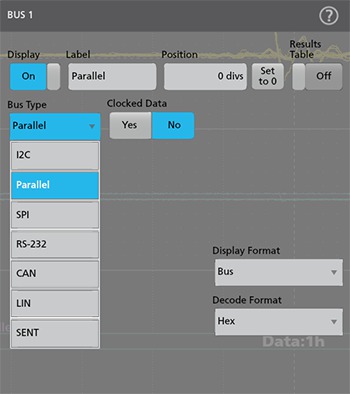

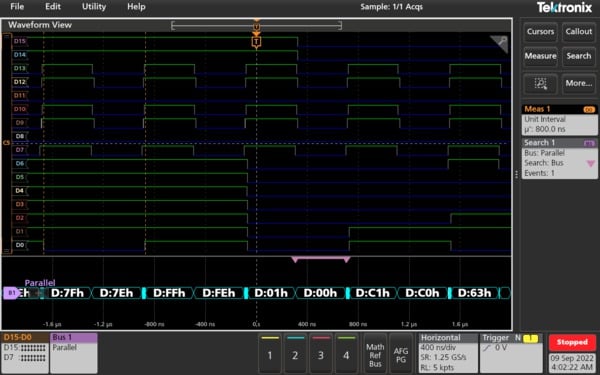

Song song (với tùy chọn MSO)

Kích hoạt trên giá trị dữ liệu bus song song. Bus song song có thể từ 1 đến 20 bit (từ các kênh kỹ thuật số và analog) theo kích cỡ. Hỗ trợ cơ số nhị phân và thập lục phân.

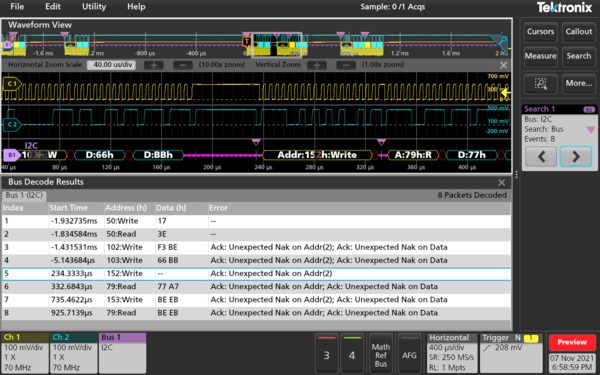

I2C (tùy chọn)

Kích hoạt khi khởi động, khởi động lặp lại, dừng, thiếu xác nhận, địa chỉ (7 hoặc 10 bit), dữ liệu, hoặc địa chỉ và dữ liệu trên bus I2C đến 10 Mb/giây.

SPI (tùy chọn)

Kích hoạt khi chọn lệ thuộc, thời gian nghỉ, hoặc dữ liệu (1-16 từ) trên bus SPI đến 20 Mb/giây.

RS-232/422/485/UART (tùy chọn)

Kích hoạt trên bit khởi động, kết thúc gói, dữ liệu, và lỗi tính chẵn lẻ đến 15 Mb/giây.

CAN (tùy chọn)

Kích hoạt khi bắt đầu khung, loại khung (dữ liệu, từ xa, lỗi, hoặc quá tải), mã định danh, dữ liệu, mã định dạng và dữ liệu, kết thúc khung, thiếu xác nhận, và lỗi nhồi bit trên bus CAN đến 1 Mb/giây và bus CAN-FD đến 16 Mb/giây.

LIN (tùy chọn)

Kích hoạt khi đồng bộ hóa, mã định danh, dữ liệu, mã định danh và dữ liệu, khung đánh thức, khung ngủ, và lỗi trên bus lin đến 1 Mb/giây.

SENT (tùy chọn)

Kích hoạt khi khởi động gói, trạng thái và dữ liệu kênh nhanh, ID thông báo và dữ liệu kênh chậm, và lỗi CRC.

Chế độ hệ thống dò sóng

Mẫu

Giá trị mẫu đã lấy

Phát hiện đỉnh

Mẫu cao nhất và thấp nhất trong khoảng một phần mười

Lấy trung bình

Trung bình của một chuỗi dạng sóng được thu thập lên đến 10.240 lần thu

Đường bao

Đường bao tối thiểu-tối đa trên nhiều lần thu

Độ phân giải cao

Áp dụng bộ lọc băng thông độc đáo cho từng tốc độ lấy mẫu duy trì băng thông cao nhất có thể cho tốc độ lấy mẫu đó trong khi ngăn sai số khi lấy mẫu và loại bỏ nhiễu khỏi bộ khuếch đại máy hiện sóng và ADC trên băng thông có thể sử dụng cho tốc độ lấy mẫu đã chọn.

Chế độ lăn

Cuộn các điểm dạng sóng tuần tự trên màn hình theo chuyển động lăn từ phải sang trái, ở tốc độ cơ sở 40 mili giây/div trở xuống, khi ở chế độ Kích hoạt tự động.

Phép đo dạng sóng

Con trỏ

Dạng sóng, cột V, cột H, và cột V&H

Phép đo tự động

37, số lượng không giới hạn có thể hiển thị dưới dạng huy hiệu phép đo riêng lẻ hoặc chung trong bảng kết quả đo

Phép đo độ lớn

Độ lớn, tối đa, tối thiểu, đỉnh đến đỉnh, quá tải dương, quá tải âm, trung bình, RMS, AC RMS, trên cùng, cơ sở, và khu vực

Phép đo thời gian

Thời kỳ, tần số, khoảng đơn vị, tốc độ dữ liệu, chiều rộng xung dương, chiều rộng xung âm, lệch, trì hoãn, thời gian tăng, thời gian giảm, pha, tốc độ quét tăng, tốc độ quét giảm, chiều rộng đợt, chu trình hoạt động dương, chu trình hoạt động âm, mức ngoài thời gian, thời gian thiết lập, thời gian giữ, thời lượng và thời kỳ, thời gian cao, và thời gian thấp, thời gian đến tối đa, và thời gian đến tối thiểu

Thống kê phép đo

Trung bình, độ lệch tiêu chuẩn, tối đa, tối thiểu, và tập hợp. Thống kê có sẵn trên cả thu thập hiện tại và tất cả thu thập

Mức tham chiếu

Mức tham chiếu do người dùng xác định cho phép đo tự động có thể được xác định ở dạng phần trăm hoặc đơn vị. Có thể đặt mức tham chiếu thành toàn cục cho tất cả phép đo, mỗi kênh nguồn hoặc tín hiệu, hoặc duy nhất cho từng phép đo

Chọn xung

Màn hình, con trỏ, logic, tìm kiếm, hoặc thời gian xác định khu vực thu thập sẽ thực hiện phép đo. Có thể đặt chọn xung thành toàn cục (ảnh hưởng tất cả phép đo được đặt thành toàn cục) hoặc cục bộ (tất cả phép đo có cài đặt chọn xung thời gian duy nhất; chỉ một xung cục bộ có sẵn cho màn hình, con trỏ, logic, và thao tác tìm kiếm).

Toán học dạng sóng

Số học

Cộng, trừ, nhân, và chia

Hàm toán học

Tích phân, lấy đạo hàm, log 10, log e, căn bậc hai, số mũ, và giá trị tuyệt đối

Tương quan

Kết quả so sánh Boolean >, <, ≥, ≤, =, và ≠

Logic

AND, OR, NAND, NOR, XOR, và EQV

FFT

Độ lớn và pha phổ, và phổ thực và ảo

Đơn vị FFT

Độ lớn: tuyến tính và log (dBm)

Pha: độ, rađian, và trễ nhóm

Hàm cửa sổ FFT

Hann, hình chữ nhật, hamming, blackman-harris, lattop2, gaussian, kaiser-bessel, và tekexp

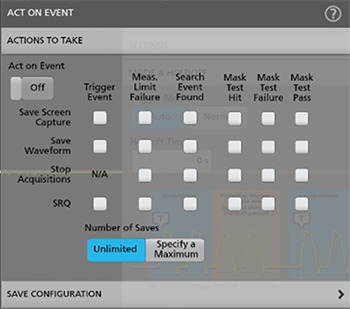

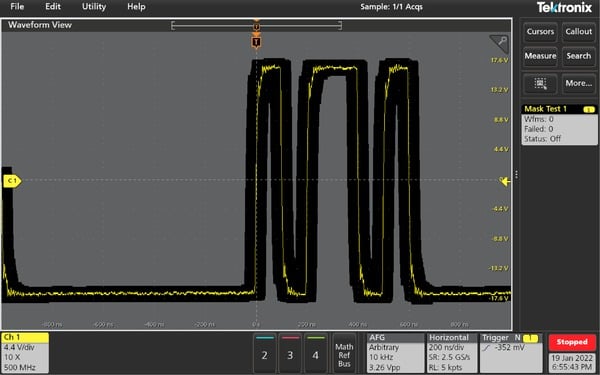

Tìm kiếm

Loại tìm kiếm

Tìm kiếm qua các hồ sơ dài để tìm thấy cả tiêu chí do người dùng xác định bao gồm biên, chiều rộng xung, hết thời gian chờ, xung runt, kiểu logic, vi phạm thiết lập và giữ, thời gian tăng/giảm, và sự kiện giao thức bus.

Kết quả tìm kiếm

Dạng xem dạng sóng, bảng kết quả.

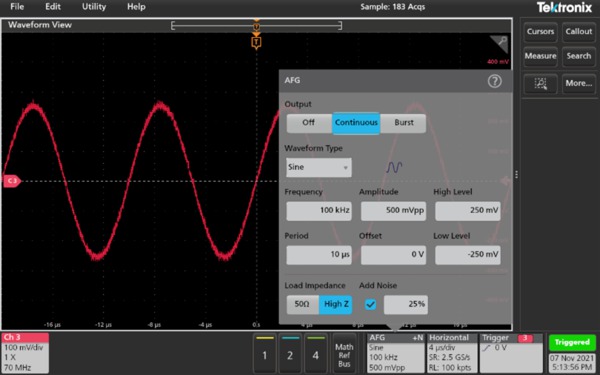

Máy tạo chức năng tùy ý

Số kênh

1 (Dồn kênh với Đầu ra phụ)

Chế độ vận hành

Liên tục, từng đợt

Dạng sóng

Sin, vuông, xung, độ dốc, tam giác, dc, nhiễu, sin(x)/x(sinc), gaussian, lorentz, tăng số mũ, suy giảm số mũ, hàm havx, tim, và tùy ý

Phạm vi tần số và độ lớn

Loại tín hiệu	Phạm vi độ lớn 50 Ω	Phạm vi độ lớn 1 Ω	Phạm vi tần số
Sin	10 mV đến 2,5 V	20 mV đến 5 V	0,1 Hz đến 50 MHz
Vuông	10 mV đến 2,5 V	20 mV đến 5 V	0,1 Hz đến 20 MHz
Xung	10 mV đến 2,5 V	20 mV đến 5 V	0,1 Hz đến 20 MHz
Độ dốc	10 mV đến 2,5 V	20 mV đến 5 V	0,1 Hz đến 500 KHz
Mức DC		20 mV đến 5V
Gaussian	10 mV đến 1,25 V	20 mV đến 2,5 V	0,1 Hz đến 5 MHz
Lorentz	10 mV đến 1,2 V	20 mV đến 2,4 V	0,1 Hz đến 5 MHz
Hàm havx	10 mV đến 1,25 V	20 mV đến 2,5 V	0,1 Hz đến 5 MHz
Số mũ	10 mV đến 1,25 V	20 mV đến 2,5 V	0,1 Hz đến 5 MHz
Sin(X)/X	10 mV đến 1,5 V	20 mV đến 3 V	0,1 Hz đến 2 MHz
Nhiễu ngẫu nhiên	10 mV đến 2,5 V	20 mV đến 5 V
Tim	10 mV đến 2,5 V	20 mV đến 5 V	0,1 Hz đến 500 KHz
Tùy ý	10 mV đến 2,5 V	20 mV đến 5 V	0,1 Hz đến 25 MHz

Bù DC

Phạm vi bù DC

±2,5 V vào Hi-Z, ±1,25 V vào 50 Ω

Độ phân giải bù DC

1 mV vào Hi-Z, 500 uV vào 50 Ω

Độ chính xác bù DC

±[(1,5% cài đặt điện áp bù tuyệt đối) + 1 mV]

Được bảo đảm, thông số kỹ thuật hợp lệ sau 30 phút làm nóng và Bù đường dẫn tín hiệu (SPC) ở môi trường xung quanh.

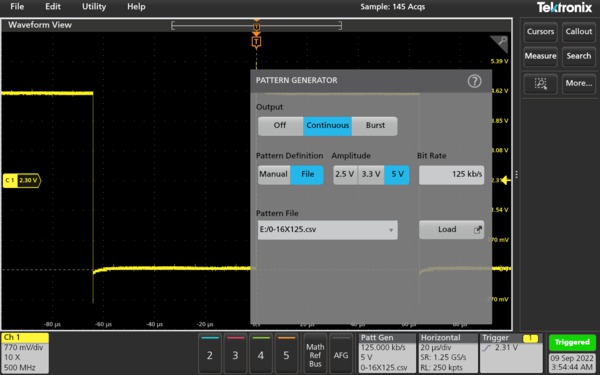

Máy tạo kiểu kỹ thuật số

Số kênh

4

Chiều dài bộ nhớ kiểu

4 K bit

Độ lớn đầu ra

2,5 V, 3,3 V, 5 V (Chế độ liên tục)

5 V (Chế độ từng khối)

Tốc độ bit

1 bps đến 25 Mbps

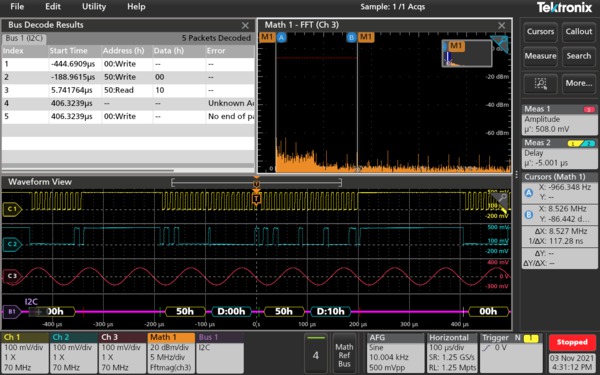

Màn hình

Loại hiển thị

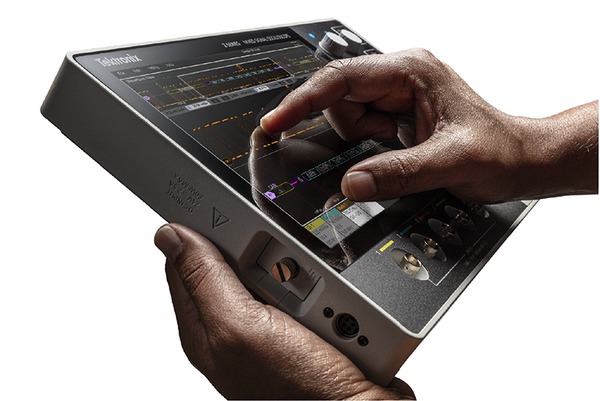

Màn hình cảm ứng điện dung LCD 10,1 inch

Độ phân giải màn hình

1280 x 800

Chế độ hiển thị

Lớp phủ

Xếp chồng

Thu phóng

Thu phóng ngang và dọc được hỗ trợ ở tất cả dạng sóng và dạng xem đồ thị.

Nội suy

Sin(x)/x và tuyến tính

Kiểu dạng sóng

Vector, chấm, độ lưu sáng thay đổi, và độ lưu sáng vô cực

Ô lưới

Ô lưới di chuyển và cố định, có thể chọn giữa lưới, thời gian, toàn bộ, và không có gì

Bảng màu

Bình thường và đảo màu để chụp màn hình

Người dùng có thể chọn màu dạng sóng riêng lẻ

Định dạng

YT, XY

Hỗ trợ ngôn ngữ

Tiếng Anh, tiếng Nhật, tiếng Trung Giản thể, tiếng Trung Phồn thể, tiếng Pháp, tiếng Đức, tiếng Ý, tiếng Tây Ban Nha, tiếng Bồ Đào Nha, tiếng Nga, tiếng Hàn

Cổng đầu vào đầu ra

Giao diện USB

Hai cổng USB 2.0

Một cổng thiết bị USB (cung cấp hỗ trợ USBTMC)

Giao diện Ethernet

Một cổng ethernet, 10/100 Mb/giây, và 1000 Mbps ethernet (chỉ ở chế độ song công đầy đủ)

Tín hiệu bù que đo

Độ lớn

0 đến 2,5 V

Tần số

1 kHz

Trở kháng nguồn

1 kΩ

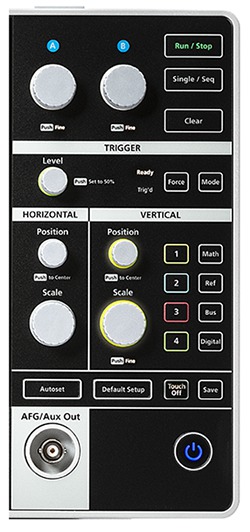

Đầu ra phụ

Đầu nối BNC bảng phía trước được dồn kênh với đầu ra AFG. Có thể cấu hình đầu ra để cung cấp xung dương hoặc âm khi máy hiện sóng kích hoạt.

Đặc tính	Giới hạn
Vout (HI)	≥ 2,5 V mạch hở; ≥ 1,0 V vào tải 50 Ω đến mặt đất.
Vout (LO)	≤ 0,7 vào tải ≤ 4 mA; ≤ 0,25 V vào tải 50 Ω đến mặt đất.

Đầu vào phụ

300 V_rms CAT II với đỉnh ≤ ±425 V

Khóa bảo mật

Khe bảo mật bảng sau kết nối với khóa kiểu Kensington tiêu chuẩn.

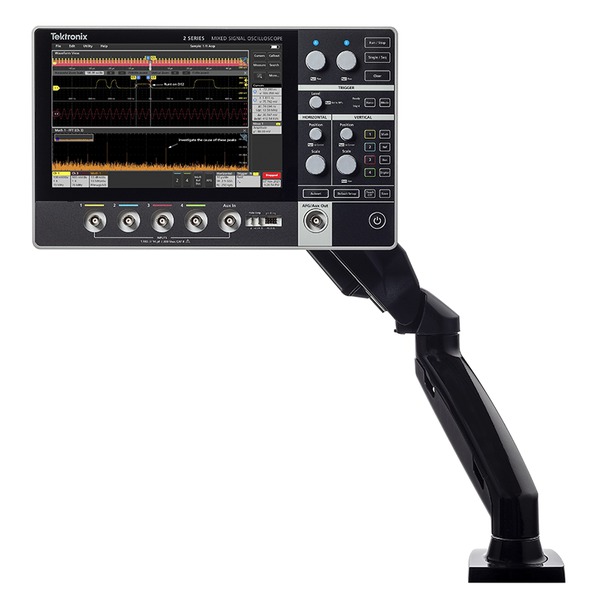

Giá gắn VESA

Các điểm gắn VESA tiêu chuẩn (VESA MIS-D 100) 100 mm x 100 mm ở phía sau dụng cụ

Vấu tiếp đất

Cung cấp đường hồi đất an toàn khi dụng cụ hoạt động bằng pin.

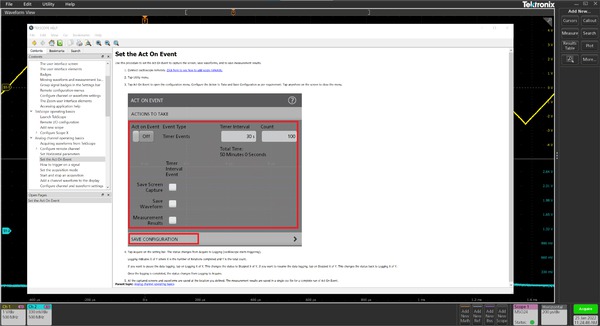

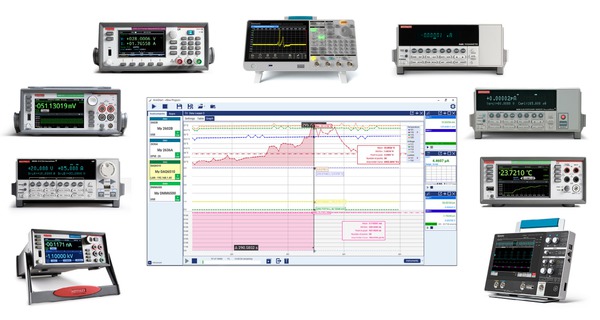

Phần mềm

VNC

Điều khiển từ xa và xem màn hình trên dụng cụ

Trình điều khiển IVI

Cung cấp một giao diện lập trình dụng cụ tiêu chuẩn cho các ứng dụng phổ biến như LabVIEW, LabWindows/CVI, Microsoft .NET, và MATLAB. Tương thích với python, C/C++/C# và nhiều ngôn ngữ lập trình khác qua VISA.

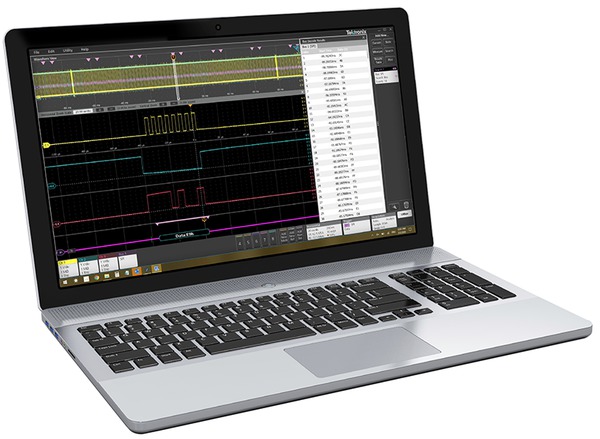

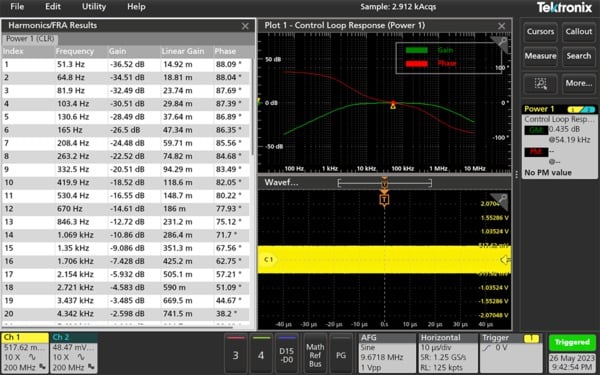

TekScope

TekScope đưa sức mạnh môi trường phân tích máy hiện sóng đến máy tính. Bạn có thể có tính linh hoạt để thực hiện các nhiệm vụ phân tích bao gồm giải mã nối tiếp, phân tích điện, định thời, mắt, và phân tích chập chờn bên ngoài phòng thí nghiệm. Truy cập https://www.tek.com/software/tekscope-pc-analysis-software để tìm hiểu thêm.

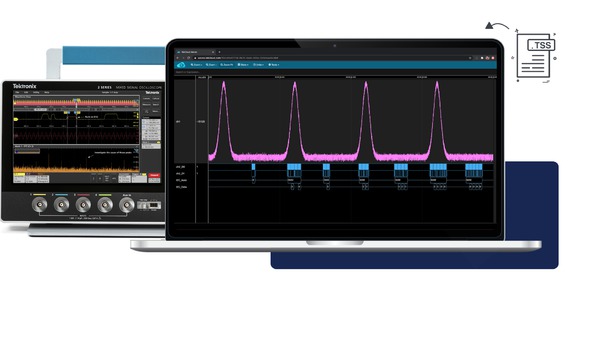

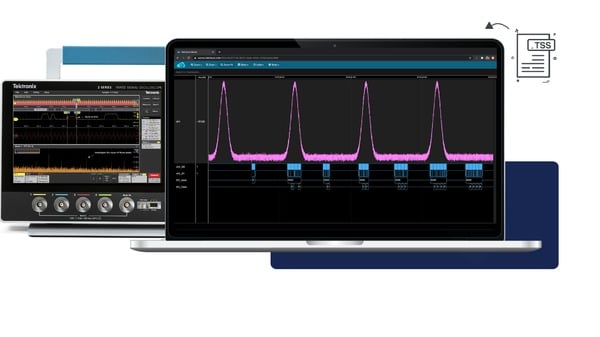

TekDrive

Tải lên, lưu trữ, sắp xếp, tìm kiếm, tải xuống, và chia sẻ loại tập tin từ bất kỳ thiết bị nào được kết nối. TekDrive vốn được tích hợp vào MSO 2 Series để chia sẻ liền mạch và gọi lại tập tin - không cần USB. Truy cập http://www.tek.com/software/tekdrive để tìm hiểu thêm.

Ví dụ lập trình

Lập trình với nền tảng 2/4/5/6 Series chưa từng dễ dàng hơn thế. Với hướng dẫn lập trình và trang web GitHub, bạn có nhiều lệnh và ví dụ để giúp bạn bắt đầu tự động hóa từ xa dụng cụ của bạn. Xem https://github.com/TEKTRONIX/PROGRAMMATIC-CONTROL-EXAMPLES

Nguồn điện

Công suất đường dây

100 - 240 V ± 10% ở 50 Hz đến 60 Hz

Đầu vào bộ nguồn AC

24 V DC, 2,71 A

Công suất tiêu thụ

60 W (tối đa)

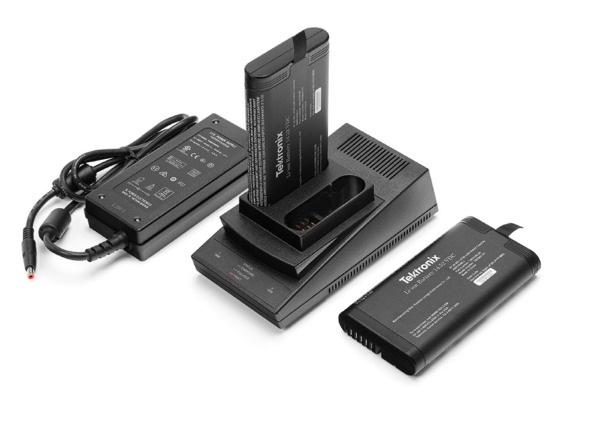

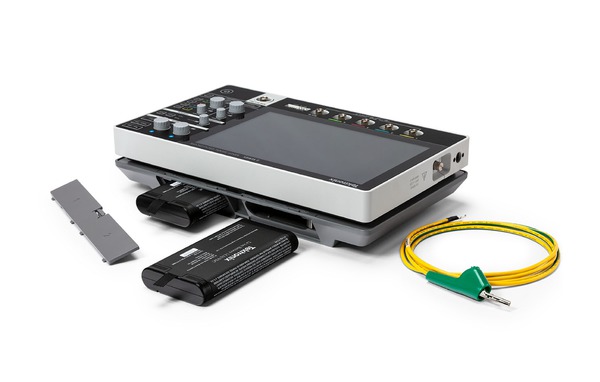

Pin

Nguồn pin

Cần bộ pin 2-BATPK hoặc 2-BP tùy chọn, với 2 khe cho pin

Hỗ trợ tối đa 2 pin sạc TEKBAT-01

Hóa học pin

Li-lon

Công suất danh định

6700 mAh

Điện áp

14,52 VDC

Trọng lượng

450 g/1 lb

Thời gian hoạt động, thông thường

Lên đến 4 giờ một pin

Lên đến 8 giờ hai pin

Hoán đổi nóng

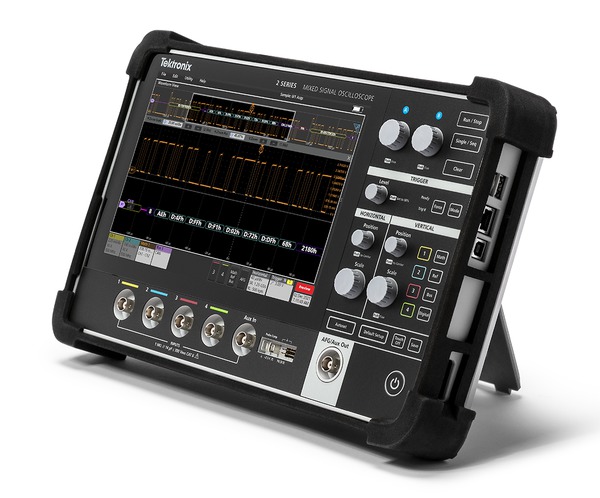

Đặc điểm vật lý

Kích thước

Chỉ dụng cụ

Cao

210 mm (8,26 in)

Dài

344 mm (13,54 in)

Rộng

40,4 mm (1,59 in)

Dụng cụ với bộ pin

Cao

210 mm (8,26 in)

Dài

344 mm (13,54 in)

Rộng

78 mm (3,07 in)

Trọng lượng

Chỉ dụng cụ

1,8 kg (4 lbs)

Dụng cụ với bộ pin

3,2 kg (7 lbs) – một pin

3,6 kg (8 lbs) – hai pin

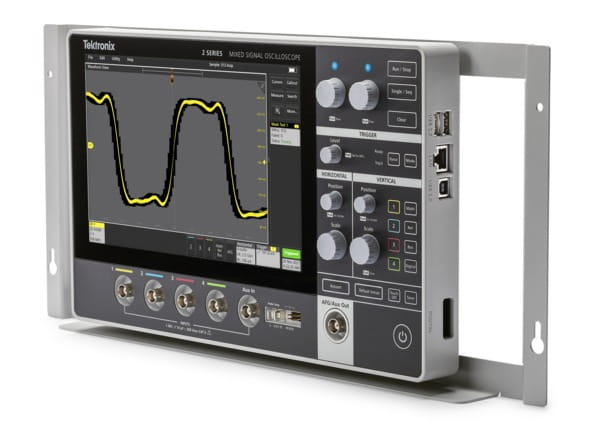

Cấu hình gắn giá máy

5U

Yêu cầu về khoảng hở

Yêu cầu về khoảng hở để làm mát thích hợp là 13 mm (0,5 in) ở phía sau thiết bị dọc mép dưới (lỗ thông nạp) và mép trên (lỗ thông xả).

EMC, môi trường, và an toàn

Nhiệt độ

Độ ẩm

Độ cao

Tuân thủ quy định

Thông tin đặt hàng

Sử dụng các bước sau để chọn dụng cụ thích hợp và tùy chọn cho nhu cầu đo của bạn.

Bước 1 – Thêm kiểu máy dụng cụ

Chọn kiểu máy dụng cụ 2 Series

Bước 2 – Cấu hình băng thông (bắt buộc)

Cấu hình máy hiện sóng bằng cách chọn băng thông kênh analog bạn cần. Bạn cũng có thể nâng cấp băng thông sau bằng cách mua tùy chọn nâng cấp.

Bước 3 – Thêm chức năng

Đặt hàng mặt hàng bổ sung với dụng cụ của bạn.

Bước 4 – Thêm chức năng phần mềm dụng cụ với một gói tùy chọn

Chọn từ các gói tùy chọn với cấp độ chức năng khác nhau phù hợp với nhu cầu ứng dụng của bạn.

Bước 5 – Thêm que đo và đầu nối bổ sung

Thêm que đo và đầu nối bổ sung được khuyến nghị

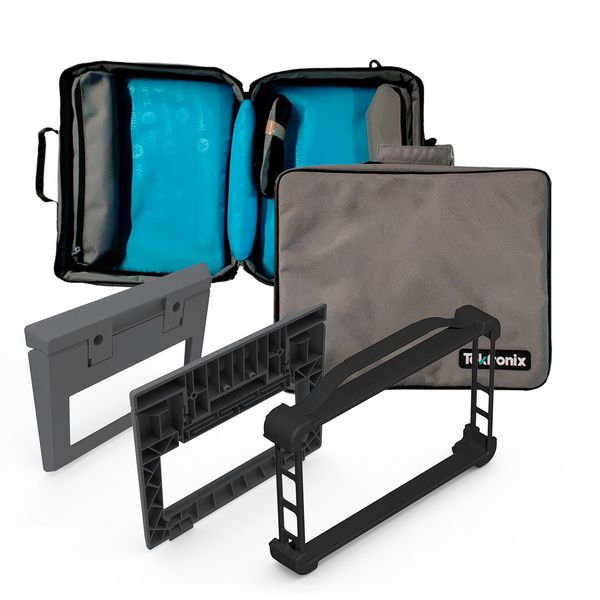

Bước 6 – Chọn phụ kiện

Thêm phụ kiện được đề xuất bổ sung

Bước 7 – Chọn tùy chọn dây điện

Bước 8 – Chọn tùy chọn bảo dưỡng

Bảo vệ khoản đầu tư và thời gian hoạt động của bạn với gói bảo dưỡng cho MSO 2 Series.

Tối ưu hóa giá trị trọn đời của sản phẩm bạn mua và giảm tổng chi phí sở hữu với hiệu chỉnh và gói bảo trì mở rộng cho MSO 2 Series của bạn. Phạm vi kế hoạch từ bảo hành tiêu chuẩn mở rộng cho các bộ phận, nhân công, và giao hàng 2 ngày từ Bảo vệ sản phẩm tổng thể với bảo hành sửa chữa và thay thế do mòn và rách, sự cố bất ngờ, ESD hoặc EOS. Xem bảng bên dưới để biết các tùy chọn bảo dưỡng có sẵn cho dòng MSO 2 Series. So sánh các gói bảo dưỡng nhà máy https://www.tek.com/en/services/factory-service-plans.

Ngoài ra, Tektronix là nhà cung cấp dịch vụ hiệu chỉnh có uy tín hàng đầu cho tất cả thương hiệu thiết bị đo và kiểm tra điện từ, phục vụ hơn 140.000 kiểu máy từ 9.000 nhà sản xuất. Với 100+ phòng thí nghiệm toàn cầu, Tektronix phục vụ như đối tác toàn cầu, cung cấp các chương trình hiệu chỉnh cả cơ sở được điều chỉnh với chất lượng OEM ở mức giá thị trường. Xem khả năng bảo dưỡng hiệu chỉnh toàn cơ sở https://www.tek.com/en/services/calibration-services.

Thông tin đặt hàng sau khi mua

Sản phẩm 2 Series cung cấp nhiều tùy chọn dễ dàng thêm chức năng sau khi mua lần đầu.

Nâng cấp băng thông sau khi mua

Có thể nâng cấp băng thông analog của MSO 2 Series sau lần mua đầu tiên. Nâng cấp băng thông được mua dựa trên băng thông hiện tại và băng thông mong muốn. Có thể thực hiện nâng cấp tất cả băng thông ở hiện trường bằng cách cài đặt giấy phép.

Nâng cấp chức năng dụng cụ với một trong các gói tùy chọn

Các gói tùy chọn với cấp độ chức năng khác nhau được cung cấp để phù hợp với nhu cầu ứng dụng khác nhau.

Phần mềm bổ sung cho chức năng mở rộng

Mua phần mềm bổ sung với khả năng cấp phép linh hoạt để mở rộng khả năng của dụng cụ để cộng tác và phân tích ngoại tuyến. Các gói tùy chọn với cấp độ chức năng khác nhau được cung cấp để phù hợp với nhu cầu ứng dụng khác nhau. Có thể mua riêng từng gói trong số này dưới dạng đăng ký 1 năm hoặc giấy phép vĩnh viễn.
