Серия TDS1000B Цифровые запоминающие осциллографытехнических описаниях
Серия TDS1000B
Tektronix больше не продаёт продукты из этого технического описания.
Посмотреть бывшее в употреблении оборудование для тестирования Tektronix Encore.
Просмотреть информацию о технической поддержке и гарантии для этих продуктов.
Серия TDS1000B
Возможности и преимущества
- Полоса пропускания 40, 60 и 100 МГц
- Частота дискретизации до 1 Гвыб/с в реальном масштабе времени
- 2 канала
- Монохромный жидкокристаллический дисплей
- USB-порт на передней панели для подключения съемных устройств хранения данных
- Возможность подключения к персональному компьютеру через USB-порт устройств и использование программ OpenChoice® и NI SignalExpress® для управления прибором
- Расширенная система запуска, включающая запуск по длительности импульса и по видеосигналу с возможностью выбора строки
- Быстрое преобразование Фурье (БПФ) является стандартной функцией для всех моделей
- 12 автоматических измерений
- Многоязычный интерфейс пользователя и контекстно-зависимая справка
- Непосредственная распечатка данных на любом принтере, совместимом со стандартом PictBridge®, при подключении осциллографа через USB-порт устройств
- Гарантия на весь срок службы*1
Области применения
- Разработка и отладка устройств
- Образование и обучение
- Испытания и контроль качества на производстве
- Техническое обслуживание и ремонт
**1 Ограничения. Условия см. на веб-узле www.tektronix.com/lifetimewarranty.
Осциллографы серии TDS1000B
Высокая производительность. Невероятная простота в применении.
Цифровые запоминающие осциллографы серии TDS1000B обладают непревзойденным сочетанием технических характеристик и простоты в применении по приемлемой цене.
Доступная цифровая точность
Ни один из других цифровых запоминающих осциллографов не обладает полосой пропускания до 100 МГц и частотой дискретизации 1 Гвыб/с при сопоставимой цене. Осциллографы серии TDS1000B обеспечивают точную регистрацию данных в реальном масштабе времени, вплоть до полного значения полосы пропускания, одинаковую длину памяти при всех значениях временной развертки, сложные режимы синхронизации, позволяющие выделить необходимые сигналы и 12 видов стандартных автоматических измерений во всех моделях. Возможности выполнения быстрого преобразования Фурье (БПФ), а также математические функции сложения, вычитания и перемножения осциллограмм позволяют анализировать работу схем, определять их характеристики и устранять неполадки.
Быстрая и простая регистрация сигналов

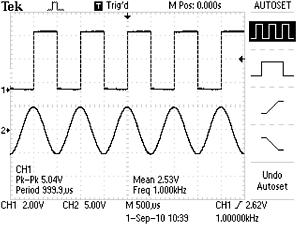

![TDS1000B-2-N.jpg](/-/media/sites/default/files/media/image/tds1000b-2-n.jpg)
Быстрая и простая регистрация сигналов.
Простой пользовательский интерфейс, похожий на элементы управления обычного аналогового осциллографа, облегчает работу с этими приборами, сокращает время обучения и повышает эффективность. Новые функции, например меню автоустановки, мастер проверки пробников, меню контекстно-зависимой справки позволяют оптимизировать настройку прибора и работу с ним.
Гибкие возможности передачи данных
![TDS1000B-3-N.jpg](/-/media/sites/default/files/media/image/tds1000b-3-n.jpg)
Удобно сохранять осциллограммы и параметры сигнала на флэш-накопителях USB.
Хост-порт USB и USB-порт устройств позволяют использовать съемные запоминающие устройства, осуществлять свободное подключение к персональному компьютеру и печать непосредственно с осциллографа. Ни один из цифровых запоминающих осциллографов не обеспечивает такие гибкие и простые способы передачи данных при сопоставимой цене.
Удобные средства документирования и анализа
![TDS1000B-4-N.jpg](/-/media/sites/default/files/media/image/tds1000b-4-n.jpg)
Программное обеспечение OpenChoice®PC Communications обеспечивает простоту регистрации сигналов, сохранения и анализа результатов измерений.
Программное обеспечение OpenChoice®PC Communications обеспечивает простоту регистрации сигналов, сохранения и анализа результатов измерений. Осциллограммы и данные осциллограмм просто переносятся с экрана в автономное приложение на рабочем столе или непосредственно в Microsoft Word либо в Excel. Помимо OpenChoice, дополнительные возможности, включая расширенные средства анализа, дистанционное управление осциллографом и анализ осциллограмм в реальном времени, предоставляет программное обеспечение National Instruments SignalExpress Tektronix Edition. Если применение компьютера нежелательно, можно распечатать изображение непосредственно с осциллографа на любом принтере, совместимом с PictBridge, подключенном к USB-порту устройства.
Качество, на которое можно положиться
Доверьтесь корпорации Tektronix, и вы получите качество, на которое можно положиться. Каждый осциллограф серии TDS1000B не только сопровождается лучшими в отрасли службами поддержки, но и снабжается гарантией на весь срок его службы*1.
**1 Ограничения. Условия см. на веб-узле www.tektronix.com/lifetimewarranty.
Характеристики
Цифровые запоминающие осциллографы серии TDS1000B
Параметр |
TDS1001B |
TDS1002B |
TDS1012B |
---|---|---|---|
Дисплей (1/4 VGA, жидкокристаллический) |
Монохромный |
||
Полоса пропускания*2 |
40 МГц |
60 МГц |
100 МГц |
Число каналов |
2 |
||
Вход внешней синхронизации |
Имеется во всех моделях |
||
Частота дискретизации в каждом канале |
500 Мвыб/с |
1,0 Гвыб/с |
1,0 Гвыб/с |
Длина записи |
2,5 тыс. отсчетов при всех режимах временной развертки на всех моделях |
||
Вертикальное разрешение |
8 бит |
||
Диапазон чувствительности по вертикали |
От 2 мВ/дел до 5 В/дел на всех моделях с калиброванной точной настройкой |
||
Погрешность по постоянному току по вертикали |
±3 % во всех моделях |
||
Масштабирование по вертикали |
Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной |
||
Максимальное входное напряжение |
300 Вср. кв. КАТ. II; снижение 20 дБ/декада при частотах выше 100 кГц до 13 Вразмах перем. тока при 3 МГц |
||
Диапазон положений |
От 2 до 200 мВ/дел +2 В; >от 200 мВ/дел до 5 В/дел +50 В |
||
Ограничение полосы пропускания |
20 МГц на всех моделях |
||
Тип входа |
DC (постоянный ток), AC (переменный ток) и GND (заземление входа) во всех моделях |
||
Полное входное сопротивление |
1 МОм с параллельной емкостью 20 пФ |
||
Диапазон горизонтальной развертки |
От 5 нс/дел до 50 с/дел. |
||
Погрешность развертки |
50 х 10-6 |
||
Масштабирование по горизонтали |
Увеличение или уменьшение горизонтального размера осциллограммы, в реальном времени и остановленной |
||
Интерфейсы ввода/вывода |
|||
Разъемы USB |
Основной порт USB на передней панели поддерживает запоминающие устройства USB Порт устройств USB, расположенный на задней панели прибора, обеспечивает подключение к персональному компьютеру и любому принтеру, совместимому с PictBridge. |
||
GPIB |
Приобретается дополнительно |
||
Энергонезависимая память |
|||
Отображение опорной осциллограммы |
(2) 2,5 тыс. точек опорной осциллограммы |
||
Сохранение осциллограмм без использования флэш-накопителя USB |
(2) 2,5 тыс. точек |
||
Максимальная емкость флэш-накопителя USB |
64 Гб |
||
Сохранение осциллограмм с использованием флэш-накопители USB |
Более 96 опорных осциллограмм на 8 Мб |
||
Настройка без флэш-накопителя USB |
10 настроек передней панели |
||
Настройка с флэш-накопителем USB |
4 000 и более настроек для передней панели в пределах 8 Мб |
||
Снимки экрана в запоминающем устройстве USB |
128 и более снимков экрана в пределах 8 Мб (количество снимков зависит от выбранного формата файлов) |
||
Сохранение всей информации в запоминающем устройстве USB |
12 и более операций «Сохранить все» в пределах 8 Мб При одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) |
*2 При 2 мВ/дел полоса пропускания 20 МГц на всех моделях.
Режимы сбора данных
Режим |
Описание |
---|---|
Режим обнаружения пиков |
Регистрация высокочастотных сигналов и случайных глитчей. Регистрируются глитчи длительностью всего 12 нс (типичное значение) при использовании оборудования для сбора данных на всех настройках горизонтальной развертки от 5 мкс/дел до 50 с/дел. |
Выборка |
Только выборка данных |
Усреднение |
Выбирается число усредняемых осциллограмм: 4, 16, 64, 128 |
Одиночная последовательность |
Кнопка одиночного запуска используется для запуска одиночного цикла регистрации данных |
Режим прокрутки |
При настройке горизонтальной развертки >100 мс/дел |
Система синхронизации
Параметр |
Описание |
---|---|
Режимы синхронизации |
Авто, нормальный, одиночная последовательность |
Типы синхронизации
Параметр |
Описание |
---|---|
По фронту (нарастающему/нисходящему) |
Обычная синхронизация по уровню. Нарастающий или нисходящий фронт в любом канале. Типы входа: по переменному току, по постоянному току, с подавлением шума, с подавлением ВЧ, с подавлением НЧ. |
Видео |
Синхронизация по всем строкам, по выбранным строкам, по нечетным и четным полям, по всем полям композитного видеосигнала или телевещательных стандартов (NTSC, PAL, SECAM). |
По длительности импульса (или по глитчу) |
Синхронизация по длительности импульса, меньшей или большей выбранного значения, равной или не равной выбранному значению в диапазоне от 33 нс до 10 с. |
Источник синхронизации
A1, A2, Внешний, Внешний/5, Сеть. |
Просмотр сигнала синхронизации
Сигнал синхронизации выводится на экран, когда нажата кнопка просмотра синхронизации. |
Поле частоты сигнала синхронизации
В этом поле выводится значение частоты источника синхронизации. |
Курсоры
Параметр |
Описание |
---|---|
Типы |
Амплитудные, временные |
Измерения |
ΔT, 1/ΔT, ΔV |
Автоматические измерения осциллограмм
Период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, максимальное значение, минимальное значение, размах сигнала, среднее значение, среднеквадратичное значение, среднеквадратичное значение за период. |
Математическая обработка осциллограмм
Параметр |
Описание |
---|---|
Операции |
Сложение, вычитание, умножение, БПФ. |
БПФ |
Окна: хеннинга, с плоской вершиной, прямоугольное, 2048 точек выборки. |
Исходные сигналы |
CH1 (К 1) – CH2 (К 2), CH2 – CH1, CH1 + CH2, CH1 × CH2 |
Меню автоустановки
Тип сигнала |
Варианты в меню автоустановки |
---|---|
Автоматическая настройка параметров по вертикали и горизонтали и параметров синхронизации для выбранного входного сигнала с помощью одной кнопки, с возможностью отмены автоустановки. |
|
Сигнал прямоугольной формы |
Один период, несколько периодов, нарастающий или нисходящий фронт |
Синусоидальный сигнал |
Один период, несколько периодов, спектр БПФ |
Видео (NTSC, PAL, SECAM) |
Поле: все поля, нечетные поля, четные поля Строка: все строки; строка, выбранная по номеру |
Автоматический выбор диапазона
Автоматическая настройка параметров осциллографа по вертикали и по горизонтали при переносе пробника с одной точки на другую или при значительном изменении сигнала. |
Характеристики экрана
Параметр |
Описание |
---|---|
Дисплей |
Пассивный жидкокристаллический дисплей ¼ VGA с подсветкой, с многоуровневой регулировкой контраста и выбором инверсного изображения с передней панели. |
Интерполяция |
Sin(x)/x |
Вид отображения |
Точки, векторы |
Послесвечение |
Выкл, 1 с, 2 с, 5 с, бесконечно. |
Формат |
YT и XY |
Пользовательский интерфейс на многих языках и контекстно-зависимая справка
Параметр |
Описание |
---|---|
Доступные языки |
Английский, французский, немецкий, итальянский, испанский, японский, португальский, русский*3, китайский (упрощенное письмо), китайский (традиционное письмо), корейский |
*3 Требует русифицированного микропрограммного обеспечения, обозначенного суффиксом RUS.
Характеристики окружающей среды и техника безопасности
Параметр |
Описание |
---|---|
Температура |
|
Рабочая |
От 0 до +50 °C |
Хранения |
От -40 до +71 °C |
Влажность |
|
Рабочая и при хранении |
Относительная влажность до 80 %при температуре +40 °C и ниже. |
Рабочая и при хранении |
Относительная влажность до 45 % при температуре до +50 °C |
Высота над уровнем моря |
|
Рабочая и при хранении |
До 3 000 м |
Электромагнитная совместимость |
Соответствует директиве 2004/108/EC, EN 61326-2-1, класс A; требования к ЭМС для Австралии |
Безопасность |
UL61010-1:2004, CSA22.2 № 61010-1:2004, EN61010-1:2001, IEC61010-1:2001 |
Физические характеристики
Прибор |
||
---|---|---|
Размеры |
мм |
дюймы |
Ширина |
326,3 |
12,85 |
Высота |
158,0 |
6,22 |
Глубина |
124,2 |
4,89 |
Масса |
кг |
фунт |
Только осциллограф |
2,0 |
4,4 |
С принадлежностями |
2,2 |
4,9 |
Поставка прибора |
||
Размеры упаковки |
мм |
дюймы |
Ширина |
476,2 |
18,75 |
Высота |
266,7 |
10,5 |
Глубина |
228,6 |
9,0 |
Монтажный набор RM2000B |
мм |
дюймы |
Ширина |
482,6 |
19,0 |
Высота |
177,8 |
7,0 |
Глубина |
108,0 |
4,25 |
Информация для заказа
Модели
Модель |
Описание |
---|---|
TDS1001B |
40 МГц, 2 канала, 500 Мвыб/с, монохромный дисплей. |
TDS1002B |
60 МГц, 2 канала, 1 Гвыб/с, монохромный дисплей. |
TDS1012B |
100 МГц, 2 канала, 1 Гвыб/с, монохромный дисплей. |
Стандартные принадлежности
Принадлежность |
Описание |
---|---|
Пассивные пробники |
200 МГц, один на канал |
Шнур питания |
(укажите тип вилки) |
NIM/NIST |
Отслеживаемый сертификат калибровки |
Документация |
Руководство по эксплуатации (язык выбирается при заказе) |
Программное обеспечение OpenChoice для связи с ПК |
Позволяет быстро и просто осуществлять связь между ПК, работающим под управлением Windows, и осциллографом серии TDS1000B через интерфейс USB. Поддерживается передача и сохранение настроек, осциллограмм, данных измерений и снимков экрана. |
Программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement — базовая версия. |
Полностью интерактивная программная среда для проведения измерений, оптимизированная для осциллографов серии TDS1000B. Позволяет мгновенно собирать, генерировать, анализировать, сравнивать, импортировать и сохранять данные измерений и сигналы с помощью интуитивно понятного и не требующего программирования интерфейса, основанного на операции перетаскивания. Стандартная поддержка сбора данных, управления, просмотра и экспорта сигналов в реальном времени для осциллографов серии TDS1000B. В течение 30-дневного пробного периода предоставляется профессиональная версия, обеспечивающая дополнительную обработку сигналов, расширенный анализ, смешанный сигнал, развертку, проверку пределов и пошаговые возможности, задаваемые пользователем. Чтобы постоянно пользоваться возможностями профессиональной версии, закажите SIGEXPTE. |
Ограниченная гарантия на весь срок службы*4 |
Включает работу и детали, и распространяется на дефекты материалов и изготовления сроком не менее 10 лет, исключая пробники и принадлежности*5 |
*4 Срок службы определяется в пять лет после прекращения выпуска данного прибора корпорацией Tektronix, но срок действия гарантии должен быть не менее десяти лет со дня приобретения. Гарантия на весь срок службы не подлежит передаче; требуется документ о приобретении. Ограничения. Условия см. на веб-узле www.tektronix.com/lifetimewarranty.
*5 Гарантия на осциллограф и предложения по ремонту не относятся к пробникам и принадлежностям. Конкретные гарантии и условия калибровки пробников и принадлежностей см. в соответствующих технических описаниях.
Варианты вилки питания
Опция |
Описание |
---|---|
A0 |
Для сетей питания Северной Америки |
A1 |
Для сетей питания Европы, универсальный |
A2 |
Для сетей питания Великобритании |
A3 |
Для сетей питания Австралии |
A5 |
Для сетей питания Швейцарии |
A6 |
Для сетей питания Японии |
A10 |
Для сетей питания Китая |
A11 |
Для сетей питания Индии |
A99 |
Без шнура питания или адаптера переменного тока |
Варианты руководства по эксплуатации
Опция |
Описание |
---|---|
В комплекте с руководствами поставляются накладки на переднюю панель на соответствующих языках. |
|
L0 |
Руководство на английском языке |
L1 |
Руководство на французском языке |
L2 |
Руководство на итальянском языке |
L3 |
Руководство на немецком языке |
L4 |
Руководство на испанском языке |
L5 |
Руководство на японском языке |
L6 |
Руководство на португальском языке |
L7 |
Руководство на китайском языке (упрощенное письмо) |
L8 |
Руководство на китайском языке (традиционное письмо) |
L9 |
Руководство на корейском языке |
L10 |
Руководство на русском языке |
Рекомендуемые принадлежности
Принадлежность |
Описание |
---|---|
TEK-USB-488 |
Преобразователь GPIB—USB |
SIGEXPTE |
Программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement — профессиональная версия. |
AC2100 |
Мягкий футляр для переноски прибора |
HCTEK4321 |
Жесткий пластиковый футляр для переноски прибора (требуется AC2100) |
RM2000B |
Комплект для монтажа в стойку |
071-1075-xx |
Руководство программиста — только на английском языке |
071-1828-xx |
Руководство по обслуживанию — только на английском языке |
174-4401-xx |
Кабель USB, для соединения основного разъема и устройства, длина 0,9 м |
Рекомендуемые пробники
Пробник |
Описание |
---|---|
P2220 |
Пассивный пробник, с коэффициентом передачи 10x и 1x (200 МГц при ослаблении на 10x). |
P6101B |
Пассивный пробник с коэффициентом передачи 1X (15 МГц, 300 Вср. кв., КАТ. II). |
P6015A |
Высоковольтный пассивный пробник с ослаблением 1000X (75 МГц). |
P5100 |
Высоковольтный пассивный пробник с ослаблением 100X (250 МГц). |
P5200 |
Высоковольтный дифференциальный активный пробник (25 МГц). |
P6021 |
Токовый пробник переменного тока, 15 А, 60 МГц |
P6022 |
Токовый пробник переменного тока, 6 А, 120 МГц |
A621 |
Токовый пробник переменного тока, 2000 А, от 5 до 50 кГц |
A622 |
Пробник постоянного и переменного тока 100 кГц, 100 А |
TCP303/TCPA300 |
Пробник/усилитель постоянного и переменного тока 150 А, 15 МГц |
TCP305/TCPA300 |
Пробник/усилитель постоянного и переменного тока 50 А, 50 МГц |
TCP312/TCPA300 |
Пробник/усилитель постоянного и переменного тока 30 А, 100 МГц |
TCP404XL/TCPA400 |
Пробник/усилитель постоянного и переменного тока 500 А, 2 МГц |
Сервисные опции*5
Опция |
Описание |
---|---|
D1 |
Протокол с данными калибровки |
CA1 |
Обеспечивается одна калибровка или техническое обслуживание в течение назначенного интервала калибровки в зависимости от того, какое из событий наступит первым. |
*5 Гарантия на осциллограф и предложения по ремонту не относятся к пробникам и принадлежностям. Конкретные гарантии и условия калибровки пробников и принадлежностей см. в соответствующих технических описаниях.
Предложения по ремонту (предоставляются после приобретения)
Опция |
Описание |
---|---|
TDSxxxxB-CA1 |
Обеспечивается одна калибровка или техническое обслуживание в течение назначенного интервала калибровки в зависимости от того, какое из событий наступит первым. |
Полное решение проблем измерений
Генератор сигналов произвольной формы AFG3000 в сочетании с цифровым запоминающим осциллографом серии TDS1000B – два элемента полного решения проблем измерений: источник сигнала и средство регистрации. В этом приборе сочетаются возможности генератора функций и генератора сигналов произвольной формы, что обеспечивает удобный и надежный способ проверки и определения характеристик устройств при доступной цене.
![TDS1000B-5-N.jpg](/-/media/sites/default/files/media/image/tds1000b-5-n.jpg)
Преимущества сервисных служб Tektronix
Позвольте компании Tektronix предложить вам свой непревзойденный технический опыт и подход, ориентированный на клиента, чтобы обеспечить оптимальные характеристики приборов Tektronix и максимизировать их эффективность в течение всего срока службы. Сервисные службы Tektronix обеспечивают следующие преимущества:
- доступ к источникам сведений о приборах и непревзойденным техническим знаниям;
- ваши задачи будут решать высококвалифицированные технические специалисты, конструкторское подкрепление и интерактивные средства поддержки;
- во всех странах мира предоставляется всесторонняя поддержка, включая обновления программного и микропрограммного обеспечения, данные калибровок и настройки;
- эффективность и удобство, отсутствие задержек в сервисном обслуживании, от первого обращения до возврата и доставки;
- гибкое обслуживание по ремонту и калибровке, а также возможность обращения к лучшему в отрасли персоналу технической поддержки, в котором на обучение каждого сотрудника затрачено 20 человеко-лет;
- подход, ориентированный на клиента и удовлетворение его повседневных потребностей для оптимизации характеристик приборов, повышения производительности и окупаемости (ROI) при работе путем обеспечения фиксированных расходов на эксплуатацию и эффективного управления обслуживанием.
Проверьтесь у Tektronix. Посетите веб-узел www.tektronix.com/serviceandsupport.
