Анализатор спектра

Настольный анализатор спектра серии RSA600A

USB-анализаторы спектра серии RSA600A предоставляют характеристики широкополосного лабораторного прибора в портативном легко транспортируемом корпусе.

Особенности и преимущества

Области применения

Измерение параметров РЧ устройств, подсистем и систем
Производственные испытания
Измерения в полевых условиях

Анализаторы спектра серии RSA600 предоставляют широкую полосу и все необходимые средства анализа

RSA600, предназначенный для анализа спектра в широкой полосе частот в режиме реального времени, помогает инженерам решать самые сложные проблемы, возникающие при измерении характеристик разрабатываемых устройств или при производственных измерениях. Основой измерительной системы является USB-анализатор спектра РЧ сигналов с полосой захвата 40 МГц, обеспечивающий высокую точность измерений. Анализатор RSA600, работающий в диапазоне частот до 7,5 ГГц с динамическим диапазоном 70 дБ, обеспечивает всеобъемлющий анализ сигналов в полосе до 40 МГц. Компактность USB-анализатора спектра достигается за счет передачи вычислительных функций, необходимых для обработки результатов измерений, внешнему ПК. Таким образом можно увеличивать вычислительную мощность и объем памяти системы по мере неободимости.

Опциональный следящий генератор используется для измерения коэффициента передачи при тестировании фильтров, усилителей, дуплексеров и других функциональных узлов. Также с его помощью можно измерять характеристики антенно-фидерных систем, такие как КСВ, потери на отражение, расстояние до места повреждения и затухание в кабеле.

ПО SignalVu-PC предлагает богатые возможности для анализа с помощью лабораторного оборудования

Приборы серии RSA600 работают под управлением ПО SignalVu-PC — мощного пакета программ, используемого в качестве основыосновного в традиционных анализаторах спектра корпорации Tektronix. ПО SignalVu-PC предлагает средства для углубленного анализа, недоступные ранее в недорогих лабораторных приборах. Возможность обработки полученного с использованием технологии DPX спектра/спектрограммы в реальном масштабе времени позволяет еще более уменьшить стоимость технических средств. Пользователи, которым необходим программный доступ к функциям прибора, могут выбрать программный интерфейс ПО SignalVu-PC или использовать поставляемый в комплекте прикладной программный интерфейс (API), непосредственно предоставляющий обширный набор команд и измерений. Базовый функционал ПО SignalVu-PC значительно превосходит традиционный. Базовая версия измерений представлена ниже.

RSA600А, использующий мощные вычислительные возможности SignalVu-PC, предлагает расширенные измерения

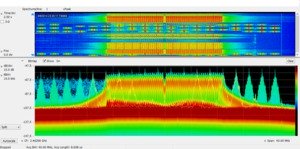

Полоса анализа реального времени 40 МГц и уникальная технология DPX для отображения спектра и спектрограммы позволяют регистрировать помехи и неизвестные сигналы длительностью от 100 мкс. На следующем снимке экрана показаны сигналы WLAN (зеленый и оранжевый), а также тестовые сигналы Bluetooth в виде узкополосных повторяющихся сигналов. На спектрограмме (верхняя часть экрана) ясно видны изменения сигналов во времени, что позволяет четко выделять любые одновременно передаваемые сигналы.

Поиск спонтанных сигналов упрощен за счет автоматического тестирования по маске. Маску можно создавать на экране спектра DPX. При несоответствии сигнала маске прекращается тестирование, запоминаются изображение на экране и захваченные данные или подается звуковой сигнал оповещения. Ниже на рисунке красным цветом показано отклонение сигнала от маски, в результате этого события запоминается изображение экрана. Тестирование по маске используется как для автоматического мониторинга сигналов, так и для проверки различных отклонений при воспроизведении записанных сигналов.

Следящий генератор (опция 04 в RSA600) работает под управлением ПО SignalVu-PC. Вы можете вводить частоты пуска и останова, устанавливать число шагов в полосе обзора, регулировать опорный уровень и нормировать следящий генератор с помощью функции калибровки. Ниже показана характеристика полосового фильтра в диапазоне частот от 800 МГц до 3 ГГц.

Специализированные опции SignalVu-PC

SignalVu-PC предлагает множество опций для специальных измерений и анализа, включая следующие:

Общий анализ модуляции (27 видов модуляции, включая 16/32/64/256 QAM, QPSK, O-QPSK, GMSK, FSK, APSK)
Тестирование и анализ маломощных устройств Buetooth® с базовой и увеличенной скоростями передачи данных
Анализ сигналов на соответствие стандарту Р25 (для оборудования фазы 1 и фазы 2)
Анализ сигналов WLAN стандартов 802.11a/b/g/j/p, 802.11n и 802.11ac
Измерения РЧ параметров и идентификатора соты базовой станции систем связи FDD и TDD стандарта LTE™
Пеленгация
Анализ импульсных сигналов
Измерение параметров аудиосигналов и AM/ЧM/ФM сигналов, включая SINAD и гармонические искажения
Воспроизведение записанных файлов со всесторонним анализом сигналов во всех областях
Мониторинг и классификация сигналов

Подробное описание и информацию для заказа см. в техническом описании ПО SignalVu-PC. Ниже подробно рассмотрены некоторые опции SignalVu-PC.

Общий анализ модуляции

Пакет прикладных программ SV21 ПО SignalVu-PC объединяет возможности для 27 различных видов модуляции в одном пакете аналитического ПО и позволяет отображать результаты в форме звёздных диаграмм, глазковых диаграмм, таблиц символов, решетчатых диаграмм, сводки параметров качества модуляции и других. Можно задавать скорость передачи символов и типы фильтров, а для оптимизации сигнала имеется встроенный эквалайзер. На приведенной ниже иллюстрации показан сигнал стандарта TETRA с модуляцией pi/4DQPSK и скоростью передачи 18,0 kсимволов/с.

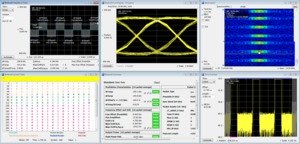

На приведенной выше иллюстрации показан анализ несущей с частотой 5 ГГц с модуляцией pi/4-DQPSK и скоростью 500 млн символов/с с помощью RSA7100A с дополнением Option B800 и лицензией на прикладное ПО SignalVu-PC SVMH. Показанные сводка результатов измерений, зависимость величины вектора ошибки EVM от времени и звездная диаграмма отображаются вместе с результатами непрерывного мониторинга спектра DPX.

Bluetooth

При наличии опции SV27 можно измерять РЧ сигналы передатчика во временной, частотной и модуляционной областях согласно требованиям стандартов Bluetooth SIG. Эта опция поддерживает тестирование передатчиков с базовой скоростью передачи данных и маломощных передатчиков Bluetooth согласно спецификациям RF.TS.4.1.1 и RF-PHY.TS.4.1.1. Кроме того, опция SV27 позволяет автоматически обнаруживать пакеты EDR (увеличенная скорость передачи данных), демодулировать сигналы и извлекать из них символьную информацию. Цветовые коды полей пакетов данных, приведенные в таблице символов, облегчают идентификацию. При проверке "годен/не годен" можно настраивать предельные значения и задавать предварительные настройки Bluetooth для их последующего выбора одним нажатием кнопки. Ниже показаны зависимость девиации частоты от времени, значения отстройки и ухода частоты и итоговая таблица результатов проверки "годен/не годен".

APCO 25

Опция SV26 для ПО SignalVu-PC позволяет анализировать сигналы стандарта APCO P25. На следующем изображении показан сигнал HCPM оборудования фазы 2, в котором анализатор спектра отслеживает аномалии одновременно с измерением частоты, глубины модуляции и мощности передатчика в соответствии со стандартами TIA-102.

Технология LTE

Пакет прикладных программ SV28 позволяет выполнять измерения следующих характеристик передатчика базовой станции LTE:

Идентификатор соты (Cell ID)
Мощность в канале
Занимаемую полосу частот
Коэффициент утечки мощности в соседний канал (ACLR)
Маску спектра излучения (SEM)
Утечку мощности при выключенном передатчике в режиме TDD

Измерения выполняются в соответствии со стандартом 3GPP TS версии 12.5 для всех категорий базовых станций, включая пикосотовые и фемтосотовые. Измерения выполняются для каналов с любой шириной полосы, результаты проверки "годен/не годен" включаются в отчет.

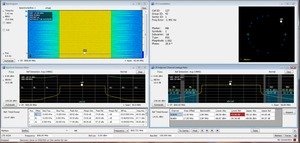

Вместе с установленным идентификатором соты Cell ID на звездной диаграмме отображаются первичный сигнал синхронизации (PSS) и вторичный сигнал синхронизации (SSS). Кроме того, отображается погрешность частоты.

На рисунке ниже показаны результаты мониторинга спектра с отображением спектрограммы в комбинации с идентификатором соты/звездной диаграммой, с измерениями по маске излучаемого спектра и измеренной величиной утечки мощности в соседний канал (ACLR).

Измерение потерь на отражение/КСВН, расстояния до места повреждения, затухания в кабеле — проверка параметров компонентов выполняется легко и экономически эффективно. При наличии в составе следящего генератора (дополнение 04) приборы серии RSA500A с лицензией для пакета прикладных программ SV60xx-SVPC позволяют через один порт выполнять измерения параметров кабелей, устройств и антенн.

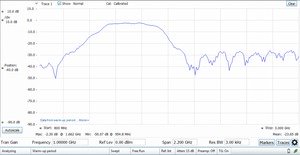

Потери на отражение полосового фильтра можно измерять в диапазоне от 700 МГц до 2,6 ГГц. Маркеры были установлены на 1,48 ГГц (потери на отражение -34,4 дБ) и на 1,73 ГГц (потери на отражение -11,68 дБ), и указывали на лучшее и худшее значения в полосе пропускания фильтра

Измерение сигналов WLAN стандарта 802.11a/b/g/j/p/n/ac

Опции SV23, 24 и 25 упрощают выполнение всеобъемлющих измерений сигналов WLAN. Ниже представлена спектрограмма сигнала 802.11ac с полосой 20 МГц, показывающая начальную управляющую последовательность, за которой следуют основные пакеты сигнала. Автоматически обнаруженная для пакета модуляция 64 QAM отображается в виде констелляционной диаграммы. В сводных данных указана амплитуда вектора ошибки (EVM), равная -37,02 дБ (ср.кв.), и мощность пакета -17,32 дБм. SignalVu-PC имеет опции для измерения сигналов 802.11a/b/j/g/p, 802.11n и 802.11ac с полосой анализа до 40 МГц.

Воспроизведение

С использованием пакета прикладных программ SV56 воспроизведения записанных сигналов можно значительно сократить время работы за столом в поиске и ожидании наступления нарушений спектра до минут.

Длина записи ограничена исключительно емкостью накопителя, функция записи является основной функцией в ПО SignalVu-PC. Пакет прикладных программ SV56 (Playback — воспроизведение) ПО SignalVu-PC позволяет полностью проанализировать результаты всех измерений, выполненных с помощью ПО SignalVu-PC, включая отображение спектрограммы по технологии DPX. Значение минимальной длительности сигнала выдерживается и при воспроизведении. Есть возможность выполнять демодуляцию АМ и ЧМ сигналов. Переменная полоса обзора, разрешение по полосе пропускания, длина анализируемого интервала и полоса пропускания — все эти параметры можно задать.

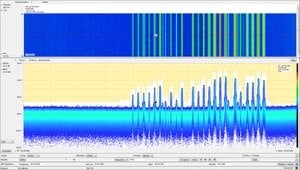

На приведенной ниже иллюстрации показано воспроизведение записи в диапазоне ЧМ с применением маски для обнаружения нарушений использования спектра одновременно с прослушиванием ЧМ сигнала с центральной частотой 92,3 МГц.

Приспособление RSA5600RACK можно использовать для установки 1 или 2 анализаторов спектра RSA600A, как показано ниже.

Комплект для крепления в стойку 1 или 2 приборов RSA600

Технические характеристики

Приведенные характеристики являются типовыми, если не указано иное. Приведенные характеристики относятся ко всем моделям, если не указано иное.

Частота

Диапазон частот

RSA603A: От 9 кГц до 3 ГГц
RSA607A: От 9 кГц до 7,5 ГГц

Погрешность считывания маркера частоты

±(RE × MF + 0,001 × (полоса обзора)), Гц

RE: Погрешность опорной частоты

MF: Частота маркера, Гц

Погрешность опорной частоты

Начальная погрешность при калибровке (после 30-минутного прогрева)

±1 x 10^-6

Старение в течение первого года эксплуатации (тип.)

±1 x 10^-6 (в год)

Суммарная погрешность (начальная погрешность + температурный дрейф + старение), (тип.)

3 x 10^-6 (в год)

Температурный дрейф

±0,9 x 10^-6 (от -10 до +60 °C)

Вход внешнего опорного сигнала

Разъем BNC, 50 Ом (ном.)

Частота внешнего опорного сигнала

От 1 МГц до 20 МГц с шагом 1 МГц, плюс: 1,2288 МГц, 2,048 МГц, 2,4576 МГц, 4,8 МГц, 4,9152 МГц, 9,8304 МГц, 13 МГц и 19,6608 МГц.

Уровень паразитных составляющих на входе не должен превышать –80 дБн при отстройке от несущей 100 кГц для предотвращения появления помех на экране.

Нестабильность внешнего опорного сигнала

±5 x·10^-6

Уровень внешнего опорного сигнала

от -10 до +10 дБм

GNSS

Погрешность при взаимодействии с ГНСС ¹

±0,025 ppm ²

Тренированная с GNSS точность при отсоединенной антенне GNSS ³, ⁴

±0,025 ppm ⁵

±0,08 ppm ⁶

¹Проверена с использованием системы GPS.

²Для получения стабильности ±0,025 ppm устройство должно пробыть во включенном состоянии в течение 2...5 дней после первоначальной распаковки.

³Проверена с использованием системы GPS.

⁴Для непрерывной работы в течение 24 часов в интервале допустимых температур (см. сноски 5 и 6) после тренировки с GNSS. См. значение накопленной ошибки в технических характеристиках для работы в режиме после тренировки с помощью GNSS спустя более 24 часов после последней тренировки.

⁵При окружающей температуре ниже 3 °C изменяется после тренировки.

⁶При окружающей температуре ниже 10 °C изменяется после тренировки.

Вход РЧ

Вход РЧ

Входное сопротивление

50 Ом

КСВ на РЧ входе (ослабл. 20 дБ), (тип.)

КСВ на РЧ входе, предусилитель вкл., (тип.) RSA603A и RSA607A, (тип.)

Максимальный уровень сигнала на РЧ входе

Максимальное постоянное напряжение

±40 В (РЧ вход)

Максимальная безопасная входная мощность

+33 дБм (РЧ вход, от 10 МГц до 7,5 ГГц, ослабл. ≥ 20 дБ)

+13 дБм (РЧ вход, от 9 кГц до 10 МГц)

+20 дБм (РЧ вход, ослабл.

Максимальная безопасная входная мощность (предусилитель вкл.)

+33 дБм (РЧ вход, от 10 МГц до 7,5 ГГц, ослабл. ≥ 20 дБ)

+13 дБм (РЧ вход, от 9 кГц до 10 МГц)

Максимальная измеряемая входная мощность

+30 дБм (РЧ вход, от 10 МГц до Fmax, авт. ослабление)

+20 дБм (РЧ вход,

Входной РЧ аттенюатор: от 0 до 51 дБ, шаг 1 дБ

Амплитуда и неравномерность АЧХ на РЧ

Амплитуда и неравномерность РЧ-сигнала

Диапазон настройки опорного уровня

От –170 до +40 дБм, ступенями по 0,1 дБ (стандартный вход РЧ-сигнала)

Точность измерения амплитуды на всех центральных частотах
	От 18 ⁰C до 28 ⁰C	От 18 ⁰C до 28 ⁰C, типичная (достоверность 95%)	От –10 ⁰C до 55 ⁰C, типичная
От 9 кГц до 3,0 ГГц	± 0,8 дБ	± 0,2 дБ	± 1,0 дБ
От 3 до 7,5 ГГц	± 1,5 дБ	± 0,6 дБ	± 2,0 дБ

Точность измерения амплитуды на всех центральных частотах — предусилитель ВКЛ. (от 18 ℃ до 28 ℃, ослабление РЧ-сигнала 10 дБ)

Диапазон центральных частот	От 18 ⁰C до 28 ⁰C	От 18 ⁰C до 28 ⁰C, типичная (достоверность 95%)	От 18 ⁰C до 28 ⁰C, типичная
От 100 кГц до 3,0 ГГц	± 1,0 дБ	± 0,5 дБ	± 1,0 дБ
От 3 до 7,5 ГГц	± 1,75 дБ	± 0,75 дБ	± 3,0 дБ

Усиление предусилителя

27 дБ на частоте 2 ГГц

21 дБ на частоте 6 ГГц (RSA607A)

Характеристики канала (отклонение амплитуды и фазы), (тип.)

Параметр		Описание
Центральная частота	Полоса обзора	Неравномерность АЧХ (тип.)	Неравномерность АЧХ, ср. кв. (тип.)	Фазовые искажения, ср. кв. (тип.)
от 9 кГц до 40 МГц	≤40 МГц ¹	±1,0 дБ	0,60 дБ
от 40 МГц до 4 ГГц	≤20 МГц	±0,10 дБ	0,08 дБ	0.3°
от 4 ГГц до 7,5 ГГц	≤20 МГц	±0,35 дБ	0,20 дБ	0.7°
от 40 МГц до 4 ГГц	≤40 МГц	±0,15 дБ	0,08 дБ	0.6°
от 4 ГГц до 7,5 ГГц	≤40 МГц	±0,40 дБ	0,20 дБ	1.0°

Неравномерность АЧХ канала

Характеристики получены с использованием взвешивающего фильтра с плоской вершиной для минимизации погрешности амплитуды немодулированного сигнала и с РЧ аттенюатором с ослаблением 10 дБ. Характеристики действительны для центральных частот, приведенных в конце таблицы.

Параметр		Описание
Неравномерность АЧХ
	Полоса обзора
	≤20 МГц	±0,5 дБ
	≤40 МГц	±0,5 дБ
Центральные частоты, используемые для измерения, МГц		21, 30, 500, 1000, 1500, 2000, 2500, 3000, 3500, 3950, 4050, 4500, 4850, 4950, 5500, 5750, 5850, 6200, 6650, 6750, 7000, 7450

¹Полоса обзора не должна выходить за нижнюю граничную частоту прибора

Запуск

Вход запуска/синхронизации (тип.)

Диапазон уровней: ТТЛ, от 0 до 5,0 В

Уровень запуска (триггер Шмитта):

Пороговое напряжение положительного перепада: от 1,6 до 2,1 В

Пороговое напряжение отрицательного перепада: от 1,0 до 1,35 В

Импеданс: 10 кОм с шунтированием на 0 В диодом Шотки, +3,4 В

Погрешность момента внешнего запуска

в полосе захвата от 20 МГц до 40 МГц: ±250 нс

Погрешность увеличивается при сужении полосы захвата.

Запуск по уровню мощности

Запуск по уровню мощности (тип.)

Диапазон: от 0 до -50 дБ относительно опорного уровня, для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ.

Тип: Положительный или отрицательный перепад

Время готовности запуска: ≤ 100 мкс

Погрешность точки запуска по времени

в полосе захвата от 20 МГц до 40 МГц: ±250 нс

Погрешность увеличивается при сужении полосы захвата.

Погрешность запуска по уровню мощности

±1,5 дБ для немодулированного сигнала на центральной частоте для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ.

Этот параметр добавляется к общей погрешности амплитуды в режиме анализатора спектра.

Шумы и искажения

Шумы и искажения измеряются при выключенном предусилителе, если не указано иное.

Точка пересечения по интермодуляционным составляющим 3-го порядка: +12 дБм на частоте 2,13 ГГц

Перехват составляющих ИМ 3-го порядка (TOI)

Предусилитель выключен, типичный

+10 дБм (от 9 кГц до 25 МГц)

+15 дБм (от 25 МГц до 3 ГГц)

+15 дБм (от 3 до 4 ГГц, RSA607A)

+10 дБм (от 4 до 7,5 ГГц, RSA607A)

Предусилитель включен, типичный

–20 дБм (от 9 кГц до 25 МГц)

–15 дБм (от 25 МГц до 3 ГГц)

–15 дБм (от 3 до 4 ГГц)

–20 дБм (от 4 до 7,5 ГГц, RSA607A)

Интермодуляционные искажения 3-го порядка

-74 дБн на частоте 2,13 ГГц

Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ.

Интермодуляционные искажения 3-го порядка

Предусилитель выкл. (тип.)

Предусилитель вкл. (тип.)

Уровень каждого сигнала на РЧ входе -55 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -50 дБм, ослабление 0 дБ.

Гармонические искажения 2-го порядка (тип.)

Гармонические искажения 2-го порядка

Гармонические искажения 2-го порядка, предусилитель вкл.

Точка пересечения по гармоническим искажениям 2-го порядка (тип.)

+35 дБм, от 40 МГц до 1,5 ГГц, частота входного сигнала

+35 дБм, от 1,5 ГГц до 3,75 ГГц, частота входного сигнала

Точка пересечения по гармоническим искажениям 2-го порядка (тип.), предусилитель вкл.

+15 дБм, от 40 МГц до 3,75 ГГц, частота входного сигнала

Отображаемый усредненный уровень шумов (DANL)

(приведенный к полосе разрешения 1 Гц, с логарифмическим усредняющим детектором)

Диапазон частот	Предусилитель включен	Предусилитель включен, типичный	Предусилитель выключен, типичный
От 500 кГц до 1 МГц	–138 дБм/Гц	–145 дБм/Гц	–130 дБм/Гц
От 1 до 25 МГц	–153 дБм/Гц	–158 дБм/Гц	–130 дБм/Гц
От 25 МГц до 1 ГГц	–161 дБм/Гц	–164 дБм/Гц	–141 дБм/Гц
От 1 до 2 ГГц	–159 дБм/Гц	–162 дБм/Гц	–141 дБм/Гц
От 2 до 3 ГГц	–156 дБм/Гц	–159 дБм/Гц	–138 дБм/Гц
От 3 до 4,2 ГГц, RSA607A	– дБм/Гц	– дБм/Гц	–138 дБм/Гц
От 4,2 до 6 ГГц, RSA607A	–159 дБм/Гц	–162 дБм/Гц	–147 дБм/Гц
От 6 до 7,5 ГГц, RSA607A	–155 дБм/Гц	–158 дБм/Гц	–145 дБм/Гц

Фазовый шум

Фазовый шум

Отстройка	Центральная частота 1 ГГц	Центральная частота 1 ГГц (тип.)	Центральная частота 2 ГГц (тип.)	Центральная частота 6 ГГц (RSA607A) (тип.)	10 МГц (тип.)
10 кГц	-94 дБн/Гц	-97 дБн/Гц	-96 дБн/Гц	-94 дБн/Гц	-120 дБн/Гц
100 кГц	-94 дБн/Гц	-98 дБн/Гц	-97 дБн/Гц	-96 дБн/Гц	-124 дБн/Гц
1 МГц	-116 дБн/Гц	-121 дБн/Гц	-120 дБн/Гц	-120 дБн/Гц	-124 дБн/Гц

Интегрированный фазовый шум (ср. кв.), (тип.)

7,45 x 10^-3рад. на частоте 1 ГГц

8,24 x 10^-3рад. на частоте 2 ГГц

9,34 x 10^-3рад. на частоте 6 ГГц

Интегрирование от 10 кГц до 10 МГц

Паразитные составляющие

Остаточный паразитный отклик (уровень = -30 дБм, разрешение по полосе пропускания = 1 кГц)

менее -75 дБм (от 500 кГц до 60 МГц), типовое значение

менее -85 дБм (>60 кГц до 80 МГц), типовое значение

менее -100 дБм (от 80 МГц до 7,5 ГГц), типовое значение

Паразитные составляющие с сигналом (подавление зеркальных составляющих)

Паразитные составляющие с сигналом на центральной частоте

Отстройка ≥ 1 МГц

Частота	Полоса обзора ≤ 40 МГц, диапазоны свипирования >40 МГц
		Tип. значение
от 1 МГц до 100 МГц		-75 дБн
от 100 МГц до 3 ГГц	-72 дБн	-75 дБн
от 3 до 7,5 ГГц (RSA607A)	-72 дБн	-75 дБн

Паразитные составляющие с сигналом на центральной частоте

(отстройка от 100 кГц до 1 МГц, полоса обзора = 2 МГц):

Частота P-TYP(PRI)	Типовая
1 — 100 МГц	-76 дБ относительно несущей
100 MHz — 3 ГГц	-76 дБ относительно несущей
3 ГГц — 7,5 ГГц (RSA607A)	-74 дБ относительно несущей ¹

¹Боковые полосы блоков питания 620...660 кГц: -67 дБ относительно несущей, типовое значение

Паразитные составляющие с сигналом не на центральной частоте (тип.)

Частота	Полоса обзора ≤ 40 МГц, диапазоны свипирования >40 МГц
от 1 МГц до 25 МГц (НЧ диапазон)	-73 дБн
от 25 МГц до 3 ГГц	-73 дБн
от 3 ГГц до 7,5 ГГц (RSA607A)	-73 дБн

Паразитные составляющие сигнала в побочном канале на частоте, равной половине ПЧ ¹

RSA603A, RSA607A

менее 75 дБ относительно несущей, (несущая частота: от 30 МГц до 3 ГГц, уровень = -30 дБм, ослабление = 10 дБ, разрешение по полосе пропускания = 10 Гц, полоса обзора = 10 кГц)

Частота сигнала = 2 310 МГц, уровень входного РЧ сигнала = -30 дБм

RSA607A

менее 77 дБ относительно несущей, (несущая частота: от 3 МГц до 7,5 ГГц, уровень = -30 дБм, ослабление = 10 дБ, разрешение по полосе пропускания = 10 Гц, полоса обзора = 10 кГц)

уровень входного РЧ сигнала = -30 дБм

¹Это входной сигнал на частоте, равной половине ПЧ.

Проникновение сигнала гетеродина на входной разъём (тип.)

Ослабление 10 дБ.

Система захвата

Ширина полосы пропускания тракта ПЧ: 40 МГц.

АЦП: 112 Мвыб./с, 14 битов

Данные ПЧ, захваченные в режиме реального времени: 112 Мбит/с, 16-битовые целочисленные выборки.

ACLR

Формат: GPS/GLONASS/BeiDou

Питание антенного модуля GPS: 3 В, 100 мА (макс.)

Время первого определения местоположения (макс.): Диапазон времени синхронизации от 2 с (горячий старт) до 46 с (холодный старт).; Уровень входного сигнала -130 дБм.

Точность определения горизонтальных координат

GPS: 2,6 м

Glonass: 2,6 м

BeiDou: 10,2 м

GPS + Glonass: 2,6 м

Условия тестирования: 24 ч в статическом режиме, -130 дБм, аккумулятор полностью заряжен

Следящий генератор (опция 04)

Следящий генератор (дополнение 04)

Диапазон частот

От 9 кГц до 3 ГГц (RSA603)

От 9 кГц до 7,5 ГГц (RSA607)

Скорость свипирования

6 700 МГц/с, 101 точка, разрешение по полосе пропускания 50 кГц (11 мс на точку)

Измерено с использованием ПК Panasonic Toughpad FZ-G1, процессор Intel® Core™ i5-5300U 2,3 ГГц, ОЗУ 8ГБ, твердотельный накопитель 256 ГБ, ОС Windows®7 Pro.

Разрешение по частоте

100 Гц

Выход следящего генератора

Соединитель типа N

КСВН

менее 1,8:1, от 10 МГц до 7,5ГГц, уровень выхода -20 дБм

Максимальная выходная мощность

-3 дБм

Интервал регулирования выходной мощности

40 дБ

Интервал регулирования выходной мощности

1 дБ

Шаг регулирования выходной мощности

±0,5 дБ

Погрешность уровня выходного сигнала

±1,5 дБ, от 10 МГц до 7,5 ГГц, уровень выходного сигнала -20 дБм

Гармоники

менее –22 дБн

Негармонические паразитные сигналы

менее -30 дБн; паразитные составляющие в интервале

менее -25 дБн; паразитные составляющие в интервале ≥2 ГГц от выходной частоты следящего генератора

Максимальная обратная неповреждающая мощность

40 В постоянного тока, +20 дБм РЧ

Ошибка измерения коэффициента передачи

При усилении от +20 до -40 дБ: ±1 дБ

Динамический диапазон измерения коэффициента передачи

70 дБ

Измерение потерь на отражение, расстояния до дефекта, затухания в кабеле

Измерение потерь на отражение, расстояния до дефекта, затухания в кабеле

Измеряемые величины

Потери на отражение, затухание в кабеле, расстояние до дефекта

Диапазон частот

от 10 МГц до 3 ГГц (RSA603A)

от 10 МГц до 7,5 ГГц (RSA607A)

Скорость свипирования ¹

5 мс/измерение, измерение потерь на отражение

5 мс/измерение, измерение расстояния до дефекта

5 мс/измерение, измерение затухания в кабеле

Разрешение по частоте

500 Гц

Ошибка измерения обратных потерь

Обратные потери от 0 до 15 дБ: ±0,5 дБ

Обратные потери от 15 до 25 дБ: ±1,5 дБ

Обратные потери от 25 до 35 дБ: ±4,0 дБ

Ошибка измерения обратных потерь при величине потерь 14 дБ

±1,5 дБ в интервале от 10 МГц до 6,8 ГГц

±3,0 дБ в интервале от 6,8 ГГц до 7,5 ГГц

±1,0 дБ в интервале от 10 МГц до 6,8ГГц

±2,5 дБ в интервале от 6,8 ГГц до 7,5 ГГц

Диапазон измерений обратных потерь

50 дБ

Устойчивость к помехам

Указанная в технических характеристиках величина ошибки при измерении потерь на отражение достигается при следующих условиях:

Мощность помехи +5 дБм в интервале 800 кГц от частоты измерения

Мощность помехи +5 дБм за пределами интервала 800 кГц от частоты измерения

Диапазон измерений расстояния до дефекта

1 500 м или при затухании в кабеле до 15 дБ в одном направлении, задается пользователем.

Максимальное значение диапазона измерений зависит от коэффициента замедления в кабеле и величины инкремента частоты следующим образом:

Где:

V_p= коэффициент замедления в кабеле относительно скорости света

c = скорость света (в м/с)

F_start= начальная частота свипирования (в Гц)

F_stop= конечная частота свипирования (в Гц)

N = число выборок за проход

Разрешение при измерении расстояния до дефекта

0,03 м (RSA503A, RG-58 (Vp = 0,66)); 0,01 м (RSA507A, RG-58 (Vp=0.66)), выбирается пользователем

Минимальное разрешение зависит от коэффициента замедления в кабеле и величины инкремента частоты следующим образом:

или

¹201 выборка для измерений за проход с использованием планшетного ПК Panasonic Toughpad FZ-G1.

Характеристики и измерения базовой версии ПО SignalVu-PC

Возможно измерение следующих параметров:

Общий анализ сигналов
Анализ спектра	Полоса обзора от 1 кГц до 7,5 ГГц Три диаграммы + 1 математически рассчитанная диаграмма + 1 спектрограмма Пять маркеров для определения мощности, относительной мощности, общей мощности, спектральной плотности мощности и фазового шума в дБн/Гц
Спектр/спектрограмма DPX	Отображение спектра в режиме реального времени со 100 % вероятностью захвата сигналов длительностью 100 мкс в полосе обзора 40 МГц
Зависимость амплитуды, частоты и фазы от времени, зависимость РЧ и квадратурных сигналов (I и Q) от времени	Базовые функции векторного анализа сигналов
Обзор сигнала во временной области / Навигатор	Позволяет легко устанавливать точки захвата и анализа сигналов для всестороннего исследования сигналов в нескольких областях
Спектрограмма	Анализ и повторный анализ сигнала с построением двух- или трехмерной диаграммы типа "водопад"
Прослушивание АМ и ЧМ сигналов	Прослушивание и запись АМ, ЧМ и ФМ сигналов в файл
Анализ аналоговой модуляции
Анализ АМ, ЧМ и ФМ сигналов	Измерение основных параметров сигналов с амплитудной, частотной и фазовой модуляцией
РЧ измерения
Измерение паразитных составляющих	Устанавливаемые пользователем линии и области предельных значений позволяют автоматически определять нарушения спектра во всем диапазоне частот прибора
Маска излучаемого спектра	Устанавливаемые пользователем или соответствующие различным стандартам маски
Занимаемая полоса частот	Измерение точки спада уровня -хдБ для 99 % мощности
Мощность в канале и коэффициент утечки мощности в соседний канал (ACLR)	Параметры любого канала или соседнего/альтернативного канала
Отношение мощностей нескольких несущих	Всеобъемлющие гибкие измерения мощности в нескольких каналах
CCDF	Комплементарная интегральная функция распределения для статистического анализа изменений уровня сигнала

Основные характеристики ПО SignalVu-PC и анализатора спектра RSA607A

Максимальная полоса обзора

40 МГц (в режиме реального времени)

9 кГц – 3 ГГц (в режиме свипирования)

9 кГц – 7,5 ГГц (в режиме свипирования) (RSA607A)

Максимальное время захвата

1,0 с

Мин. разрешение для сигналов IQ

17,9 нс (полоса захвата 40 МГц)

Таблицы настройки

Таблицы выбора заданных частот, соответствующих каналам передачи сигналов определенных стандартов.

Стандарты сотовой связи: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

Нелицензируемый диапазон ближней радиосвязи: 802.11a/b/j/g/p/n/ac, Bluetooth

Беспроводная телефония: DECT, PHS

Теле- и радиовещание AM, FM, ATSC, DVBT/H, NTSC

Подвижная радиосвязь, пейджеры и другие средства связи: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

Технология DPX отображения спектра

Скорость обработки спектра (разрешение по полосе пропускания — автоматическое, длина диаграммы 801)

≤10 000 точек/с

Разрешение растрового изображения в технологии DPX

201x801

Данные маркеров

Амплитуда, частота, спектральная плотность

Минимальная длительность сигнала для обеспечения вероятности обнаружения 100 %

100 мкс

Полоса обзора: 40 МГц, разрешение по полосе пропускания = 300 кГц (автоматическое)

Из-за неопределенности времени выполнения программ под управлением ОС Microsoft Windows эти характеристики могут не достигаться в случаях, когда используемый ПК сильно нагружен иными исполняемыми задачами

Ширина полосы обзора (непрерывная обработка)

от 1 кГц до 40 МГц

Диапазон изменения частоты положения полосы обзора (качаемой)

До максимальной частоты прибора

Время выдержки на шаг

от 50 мс до 100 с

Обработка диаграммы

Растровое изображение с цветовым кодированием, +пиковое, -пиковое, среднее

Длина диаграммы

801, 2401, 4001, 10401

Диапазон значений разрешения по полосе пропускания (RBW)

от 1 кГц до 4,99 МГц

Технология DPX отображения спектрограмм

Определение параметров диаграммы спектра

+пиковое, -пиковое, среднее (V_{среднеквадратичное})

Длина регистрируемой диаграммы, глубина хранения

801 (60 000 диаграмм)

2 401 (20 000 диаграмм)

4 001 (12 000 диаграмм)

Разрешение по времени на проход

От 1 мс до 6 400 с, выбирается пользователем

Отображение спектра

Диаграммы: Три диаграммы + 1 заданная математически + 1 диаграмма отображаемой спектрограммы
Функции отображения диаграммы: нормальное, среднее (среднеквадратичное напряжение), удержание максимума, удержание минимума, среднее логарифмических значений
Детектор: Среднее (среднеквадратичное напряжение), среднее, пиковое в соответствии с CISPR, +пиковое, -пиковое, выборка
Длина диаграммы спектра: 801, 2 401, 4 001, 8 001,10 401, 16 001, 32 001 и 64 001 точек
Диапазон значений разрешения по полосе пропускания (RBW): От 10 Гц до 8 МГц

Анализ аналоговой модуляции (стандартная функция)

Погрешность демодуляции АМ-сигналов (тип.)

±2%

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 1 кГц / 5 кГц, глубина модуляции от 10 % до 60 %

Уровень входной мощности 0 дБм, опорный уровень 10 дБм, автом. ослабление

Погрешность демодуляции ЧМ-сигналов (тип.)

±1% от полосы обзора

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 400 Гц / 1 кГц

Уровень входной мощности 0 дБм, опорный уровень 10 дБм, автом. ослабление

Погрешность демодуляции ФМ-сигналов (тип.)

±3% от полосы измерения

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 1 кГц / 5 кГц

Уровень входной мощности 0 дБм, опорный уровень 10 дБм, автом. ослабление

Отображение уровня сигнала

Индикатор уровня сигнала: Расположен в правой части дисплея
Полоса измерения: До 40 МГц, зависит от полосы обзора и установленной полосы разрешения
Тип тональных сигналов: Изменяемая частота в зависимости от уровня принятого сигнала

Скорость свипирования

Скорость свипирования при полной полосе обзора

Скорость свипирования при полной полосе обзора (тип.)

5500 МГц/с (полоса разрешения 1 МГц)

5300 МГц/с (полоса разрешения 100 кГц)

3700 МГц/с (полоса разрешения 10 кГц)

950 МГц/с (полоса разрешения 1 кГц)

Измеряется с помощью планшетного компьютера Panasonic ToughPad FZ-G1, процессор Intel® Core™ i5-5300U 2,3 ГГц, ОЗУ 8 ГБ, твердотельный накопитель 256 ГБ, Windows®7 Pro.

На экране отображается только спектр

Время шага настройки через API

1 мс

Основные характеристики специализированных опций SignalVu-PC

Измерение параметров аудиосигналов и AM/ЧM/ФM сигналов (опция SVAxx-SVPC)

Диапазон частот несущей (для измерения аудиосигналов и модулированных сигналов)

от половины полосы анализа аудиосигналов до максимальной входной частоты

Максимальная полоса обзора аудиосигналов

10 МГц

Измерение параметров ЧМ сигналов (индекс модуляции >0,1)

Мощность несущей, ошибка частоты несущей, частота аудиосигнала, девиация (+пик., -пик., пик-пик/2, ср.кв. значение), SINAD, модуляционные искажения, сигнал/шум, гармонические искажения, негармонические искажения, фон и шум

Измерения параметров АМ сигналов

Мощность несущей, частота аудиосигнала, глубина модуляции (+пик., -пик., пик-пик/2, ср.кв. значение), SINAD, модуляционные искажения, С/Ш, гармонические искажения, негармонические искажения, фон и шум

Измерения ФМ сигналов

Фильтры аудиосигнала

ФНЧ, кГц: 0,3, 3, 15, 30, 80, 300, а также настраиваемый пользователем фильтр с граничной частотой, равной 0,9 от полосы аудиосигнала

ФВЧ, Гц: 20, 50, 300, 400, а также настраиваемый пользователем фильтр с граничной частотой, равной 0,9 от полосы аудиосигнала

Стандартные фильтры: CCITT, псофометрический (C-Message)

Коррекция предыскажений, мкс: 25, 50, 75, 750 или значение, устанавливаемое пользователем

Формат файла: задаваемые пользователем пары значений амплитуда-частота в формате .TXT или .CSV. Не более 1000 пар

Рабочие характеристики (тип.)	Условия. Если не указано иное, то рабочие рабочие характеристики приведены для следующих условий: Частота модуляции: 5 кГц Глубина АМ: 50% Девиация ФМ: 0,628 рад.
	ЧМ	AM	ФМ	Условия
Погрешность измерения мощности несущей	См. погрешность измерения амплитуды прибором
Погрешность измерения частоты несущей	± 0,5 Гц + (частота передатчика × погрешность опорной частоты)	См. погрешность измерения частоты прибором	± 0,2 Гц + (частота передатчика × погрешность опорной частоты)	Девиация ЧМ: 1 кГц / 10 кГц
Погрешность глубины модуляции	–	± 0,2%+(0,01 от измеренной величины)	–	Частота: от 1 до 100 кГц Глубина: от 10 до 90%
Погрешность девиации	±(1% от (частота модуляции + девиация) + 50 Гц)	–	±100% × (0,01 + (частота модуляции/1 МГц))	Частота ЧМ: от 1 кГц до 1 МГц
Погрешность частоты модуляции	± 0,2 Гц	± 0,2 Гц	± 0,2 Гц	Девиация ЧМ: от 1 до 100 кГц
Остаточные гармонические искажения	0.10%	0.13%	0.1%	Девиация ЧМ: 5 кГц Частота: от 1 до 10 кГц Глубина: 50%
Остаточное SINAD	43 дБ	58 дБ	40 дБ	Девиация 5 кГц Частота: от 1 до 10 кГц Глубина: 50%

Измерения сигналов стандартов APCO P25 (SV26xx-SVPC)

Измерения

Выходная РЧ мощность, погрешность рабочей частоты, спектр модулированного излучения, паразитные излучения, коэффициент мощности соседнего канала, девиация частоты, качество модуляции, ошибка частоты, глазковая диаграмма, таблица символов, погрешность символьной скорости, мощность передатчика и время включения кодера, сквозная задержка передатчика, зависимость девиации частоты от времени, зависимость мощности от времени, анализ переходных процессов в частотной области, максимальный коэффициент мощности соседнего канала для логического канала передатчика HCPM, мощность вне слота для логического канала передатчика HCPM, огибающая мощности логического канала передатчика HCPM, синхронизация логических каналов передатчика HCPM, коррелированные маркеры

Качество модуляции (тип.)

Центральная частота 460 МГц, 815 МГц

C4FM ≤ 1,0%

HCPM ≤ 0,5%

HDQPSK ≤ 0,25%

Уровень входного сигнала оптимизирован для повышения качества модуляции.

Измерения сигналов Bluetooth (SV27xx-SVPC)

Форматы модуляции

Базовая скорость передачи данных (BR), маломощные устройства Bluetooth (LE), увеличенная скорость передачи данных (EDR) – Редакция 4.1.1

Типы пакетов: DH1, DH3, DH5 (BR), опорный (LE)

Измерения

Пиковая мощность, средняя мощность, мощность в соседнем канале или маска излучения в полосе сигнала, полоса пропускания по уровню -20 дБ, погрешность частоты, характеристики модуляции, включая ΔF1ср. (11110000), ΔF2ср. (10101010), ΔF2 > 115 кГц, отношение ΔF2/ΔF1, зависимость девиации частоты от времени с измерением уровня пакетов и октетов, частота несущей f0, отстройка частоты (преамбула и полезная информация), макс. отстройка частоты, уход частоты f₁-f₀, макс. скорость ухода частоты f_n-f₀ и f_n-f_n-5, таблица отстроек от центральной частоты и таблица уходов частоты, таблица символов с цветовой кодировкой, декодированная информация заголовка пакета, глазковая диаграмма и констелляцинная диаграмма

Выходная мощность, излучение в полосе сигнала и мощность в соседнем канале

Погрешность измерения уровня: см. характеристики неравномерности и погрешности измерения амплитуды прибором

Диапазон измерений: уровень сигнала > –70 дБм

Характеристики модуляции

Диапазон девиации: ±280 кГц

Погрешность девиации (при уровне 0 дБм)

¹ + погрешность измерения частоты прибором (базовая скорость)

¹ + погрешность измерения частоты прибором (маломощные устройства)

Диапазон измерений: Номинальная частота канала ±100 кГц

Допустимое отклонение начальной частоты несущей

Погрешность измерения (при уровне 0 дБм):

Диапазон измерений: Номинальная частота канала ±100 кГц

Уход частоты несущей

Погрешность измерения:

Диапазон измерений: Номинальная частота канала ±100 кГц

¹При номинальном уровне мощности 0 дБм

Общий анализ цифровой модуляции (SVMxx-SVPC)

Форматы модуляции

BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 256QAM, PI/2DBPSK, DQPSK, PI/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK, SOQPSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM

Глубина анализа

до 81 000 выборок

Измерительные фильтры

Корень квадратный из приподнятого косинуса, приподнятый косинус, фильтр Гаусса, с прямоугольной характеристикой, IS-95 TX_MEA, IS-95 базовый TXEQ_MEA, без фильтра

Эталонный фильтр

Фильтр Гаусса, приподнятый косинус, с прямоугольной характеристикой, IS-95 REF, без фильтра

Коэффициент избирательности фильтра

α：от 0,001 до 1, с шагом 0,001

Измерения

Констелляционная диаграмма, зависимость демодулированных сигналов IQ от времени, зависимость EVM от времени, глазковая диаграмма, зависимость девиации частоты от времени, зависимость ошибки амплитуды/фазы от времени, качество сигнала, таблица символов, решетчатая диаграмма

Диапазон скорости передачи

от 1 ксимв./с до 40 Мсимв./с

Модулированный сигнал должен полностью лежать в пределах полосы захвата прибора

Адаптивный эквалайзер

Линейный эквалайзер с прямой связью (КИХ), с управлением по решению, с изменяемым коэффициентом адаптации и регулируемой скоростью сходимости. Поддерживает модуляцию BPSK, QPSK, OQPSK, π/2-DBPSK, π/4-DQPSK, 8-PSK, 8-DSPK, 16-DPSK, 16/32/64/128/256-QAM

Остаточная EVM для QPSK (центральная частота 2 ГГц), тип.

0,6 % (скорость передачи 100 кГц)

0,8 % (скорость передачи 1 МГц)

0,8 % (скорость передачи 10 МГц)

0,8 % (скорость передачи 30 МГц)

Длина измерения 400 символов, усреднение по 20 измерениям, эталон нормирования = максимальная амплитуда символа

Остаточная EVM для 256 QPSK (центральная частота 2 ГГц), тип.

0,6 % (скорость передачи 10 МГц)

0,7 % (скорость передачи 30 МГц)

Измерения РЧ сигналов нисходящего канала LTE (SV28xx-SVPC)

Поддерживаемые стандарты

3GPP TS 36.141, редакция 12.5

Поддерживаемые форматы кадров

FDD и TDD

Измерения и представления результатов измерений

Коэффициент утечки мощности в соседний канал (ACLR), маска излучаемого спектра (SEM), мощность в канале, занимаемая полоса частот, зависимость мощности от времени, показывающая утечку сигнала при выключенном передатчике TDD и констелляционную диаграмму LTE для первичного сигнала синхронизации и вторичного сигнала синхронизации с идентификатором соты, идентификатор группы, идентификатор сектора и погрешность частоты

ACLR с полосами E-UTRA (тип., с коррекцией шума)

Первый соседний канал 60 дБ (RSA607A)

Второй соседний канал 62 дБ (RSA607A)

Пеленгация и измерение уровней сигналов (MAPxx-SVPC)

Поддерживаемые типы карт: Pitney Bowes MapInfo (*.mif), растровый (*.bmp), Open Street Maps (.osm)
Сохранение результатов измерений: Файлы данных измерений (экспортированные результаты)
Файл карты, используемый для измерений: Файл Google Earth KMZ
Загружаемые файлы с результатами измерений (файлы с трассами и наборами настроек): Файлы MIF/MID, совместимые с MapInfo

Измерения характеристик импульсных сигналов (SVPxx-SVPC)

Измерения (номинальные)

Каскадная диаграмма Pulse-Ogram™ отображает зависимость амплитуды от времени и спектр каждого импульса для множества зарегистрированных сегментов. Частота импульсов, девиация частоты, средняя мощность при включении, пиковая мощность, средняя передаваемая мощность, длительность импульса, время нарастания сигнала, время спада, интервал повторения (в секундах), интервал повторения (в Гц), коэффициент заполнения (в %), коэффициент заполнения (относительный), уровень пульсаций (в дБ), уровень пульсаций (в %), спад вершины (в дБ), спад вершины (в %), величина выброса (в дБ), величина выброса (в %), разность частот последовательности входных и опорных импульсов, разность фаз входных и опорных импульсов, разность частот импульсов, разность фаз импульсов, среднеквадратичная ошибка по частоте, максимальная ошибка по частоте, среднеквадратичная ошибка по фазе, максимальная ошибка по фазе, девиация частоты, девиация фазы, реакция на единичный импульс (в дБ), реакция на единичный импульс (во времени), отметка времени.

Минимальная обнаруживаемая длительность импульса

150 нс

Среднее значение мощности при включении при температуре от 18 °C до 28 °C, типовое

±0,3 дБ + абсолютная ошибка по амплитуде

Для импульсов длительностью от 300 нс и более, с коэффициентом заполнения от 0,5 до 0,001 и отношением сигнал/шум ≥30 дБ

Коэффициент заполнения, типовое значение

±0,2 % от измеренного

Для импульсов длительностью от 450 нс и более, с коэффициентом заполнения от 0,5 до 0,001 и отношением сигнал/шум ≥30 дБ

Средняя передаваемая мощность, типовое значение

±0,5 дБ + абсолютная ошибка по амплитуде

Пиковая мощность в импульсе, типовое значение

±1,2 дБ + абсолютная ошибка по амплитуде

Длительность импульса, типовое значение

±0,25 % от измеренной

Воспроизведение записанных сигналов (SV56)

Типы файлов для воспроизведения

R3F записанные с использованием RSA306, RSA500 или RSA600

Полоса частот, сохраняемая в файл

40 МГц

Органы управления воспроизведением из файлов

Общие: воспроизведение, стоп, выход из режима воспроизведения

Положение: установка точек начала/конца воспроизведения 0...100%

Пропуск: установка длительности пропуска от 73 мкс до 99 % размера файла

Скорость реального времени: воспроизведение в масштабе скорости 1:1 по отношению к скорости записи

Управление циклическим воспроизведением: однократное воспроизведение или непрерывное циклическое воспроизведение

Требования к запоминающему устройству

Для записи сигналов требуется запоминающее устройство со скоростью записи данных 300 МБ/с. Для воспроизведения из записанных файлов в реальном масштабе времени требуется запоминающее устройство со скоростью чтения данных 300 МБ/с.

Измерения сигналов WLAN 802.11a/b/g/j/p (SV23xx-SVPC)

Измерения

Зависимость мощности сигнала WLAN от времени, таблица символов WLAN, констелляционная диаграмма WLAN, маска излучаемого спектра, зависимость EVM от символа (или времени), несущей (или частоты), зависимость ошибки амплитуды/фазы от символа (или времени), поднесущей (или частоты), зависимость частотной характеристики канала от символа (или времени), поднесущей (или частоты), зависимость неравномерности спектра от символа (или времени), от поднесущей (или частоты)

Остаточная EVM для сигналов стандарта 802.11a/g/j (OFDM), 64-QAM) (тип.)

2,4 ГГц, полоса пропускания 20 МГц: -39 дБ

5,8 ГГц, полоса пропускания 20 МГц: -38 дБ

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 20 пакетам, в каждом пакете ≥16 символов

Остаточная EVM для сигналов стандарта 802.11b, CCK-11 (тип.)

2,4 ГГц, 11 Мбит/с: 1.3 %

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 1000 посылок, BT = .61

Измерения сигналов WLAN 802.11n (SV24xx-SVPC)

Измерения

EVM для сигналов стандарта 802.11n, 64-QAM (тип.)

2,4 ГГц, полоса пропускания 40 МГц: -38 дБ

5,8 ГГц, полоса пропускания 40 МГц: -38 дБ

Измерения сигналов WLAN 802.11ac (SV25xx-SVPC)

Измерения

EVM для сигналов стандарта 802.11ac, 256-QAM (тип.)

5,8 ГГц, полоса пропускания 40 МГц: -38 дБ

Питание источника шума 28 В

Выход питания источника шума 28 В

Уровень выходного сигнала

28 В пост.тока, 140 мА

Время ВКЛ/ОТКЛ выходного напряжения

ВКЛ: 100 мкс

ОТКЛ: 500 мкс

Порты ввода/вывода

Входы, выходы и интерфейсы

Вход РЧ-сигнала

Гнездовой разъем типа N

Вход внешнего опорного сигнала частоты

Гнездовой разъем типа BNC

Входной сигнал запуска и синхронизации

Гнездовой разъем типа BNC

Выходной сигнал следящего генератора

Гнездовой разъем типа N

Антенна GPS

Гнездовой разъем типа SMA

USB-порт устройства

USB 3.0 — тип A

Светодиодный индикатор состояния USB-соединения

Светодиодный индикатор, двухцветный (красно-зеленый)

Состояния светодиодов:

Постоянно горит красным светом: подача питания через USB-порт или сброс настроек

Постоянно горит зеленым светом: прибор инициализирован, готов к использованию

Мигающий зеленый: передача данных на центральный ПК

Требования к установке оборудования

Максимальная рассеиваемая мощность (при полной нагрузке): RSA600A: Не более 45 Вт.

Бросок тока при включении: Не более 2 A (пик.), при +25 °C в течение не более 5 периодов частоты сети, включение после пребывания в отключенном состоянии не менее 30 с.

Зазоры для охлаждения

Сверху и снизу

0 мм с ножками.

6,3 мм без ножек.

С боковых сторон

0 мм

Сзади: 38,1 мм

Габариты и масса

Габариты и масса

Ширина: 222,3 мм
Высота: 75 мм
Глубина: 358,6 мм
Масса нетто: 2,79 кг

Условия окружающей среды и нормы безопасности

Температура

Работа: от -10 до +55 °C
Хранение: от -51 до +71 °C

Относительная влажность

Согласно стандарту MIL-PRF-28800F, класс 2

Работа:

от 5 до 95±5% при температуре от +10 до +30 °C

от 5 до 75±5% при температуре от +30 до +40 ºC

от 5 до 45±5% при температуре от +40 до +55 ºC

При температуре менее +10 °C (без образования конденсата) относительная влажность не регламентируется

Высота над уровнем моря

Работа: до 3000 м
Хранение: до 12000 м

Динамические воздействия

Вибрация

Работа

Испытания на случайные вибрации, класс 3 Tektronix, ускорение 0,31 g (ср.кв.): от 5 до 500 Гц, 3 оси, 10 мин. по каждой оси

Хранение

Согласно стандарту MIL-PRF-28800F, класс 3

2,06 g (ср.кв.), от 5 до 500 Гц, 3 оси, 10 мин. по каждой оси (общая продолжительность 30 мин.)

Удары

Работа: Методика тестирования согласно стандарту MIL-PRF-28800F 1-4
Хранение: Превышает требования стандарта MIL-PRF-28800F

Эксплуатация и транспортировка

Установка на рабочем столе: Согласно стандарту MIL-PRF-28800F, класс 3
Удары при транспортировке, в выключенном состоянии: Согласно стандарту MIL-PRF-28800F, класс 2

Информация для заказа

Модели

Серия RSA600A

USB-анализатор спектра с полосой регистрируемых сигналов 40 МГц.

Для использования приборов RSA600 требуется ПК под управлением 64-разрядной ОС Windows 7, Windows 8/8.1 или Windows 10. Для работы RSA600 требуется подключение через USB 3.0. Для установки программного обеспечения SignalVu-PC на ПК требуется 8 ГБ оперативной памяти и 20 ГБ свободного пространства на жестком диске. Для использования всех функций реального времени RSA600 требуется процессор 4-го поколения Intel Core i7. Возможно использование процессоров с меньшей производительностью; при этом характеристики производительности в реальном масштабе времени также снижаются. Для сохранения потоковых данных ПК должен иметь накопитель, пригодный для записи данных потока на скорости до 300 МБ/с.

В комплекте: кабель USB 3.0 (2 м), соединение типа A-A, с фиксацией винтом, краткое руководство пользователя (отпечатанное), крышки соединителей, шнур питания, (см. варианты исполнения шнуров питания), USB-накопитель с файлами программного обеспечения SignalVu-PC, API и документации.

Модель	Описание
RSA603A	USB-анализатор спектра реального масштаба времени, диапазон от 9 кГц до 3,0 ГГц, полоса регистрируемых сигналов 40 МГц
Дополнение 04	Следящий генератор, диапазон 10 МГц – 3,0 ГГц
RSA607A	USB-анализатор спектра реального масштаба времени, диапазон 9 кГц – 7,5 ГГц, полоса регистрируемых сигналов 40 МГц
Дополнение 04	Следящий генератор, диапазон от 10 МГц до 7,5 ГГц
RSA5600RACK	Устройство для монтажа в стойку приборов серий RSA500 и RSA600. Позволяет установить 1 прибор модели RSA500A или 2 прибора модели RSA600A

Опции

RSA600A Кабель питания

Опция A0: Вилка питания для сетей Северной Америки (115 В, 60 Гц)
Опция A1: Вилка питания для сетей Европы (220 В, 50 Гц)
Опция A2: Вилка питания для сетей Великобритании (240 В, 50 Гц)
Опция A3: Вилка питания для сетей Австралии (240 В, 50 Гц)
Опция A4: Северная Америка (240 В, 50 Гц)
Опция A5: Вилка питания для сетей Швейцарии (220 В, 50 Гц)
Опция A6: Вилка питания для сетей Японии (100 В, 50/60 Гц)
Опция A10: Вилка питания для сетей Китая (50 Гц)
Опция A11: Вилка питания для сетей Индии (50 Гц)
Опция A12: Вилка питания для сетей Бразилии (60 Гц)
Опция A99: Шнур электропитания отсутствует

Руководство пользователя для RSA600A

Опция L0: Руководство на английском языке
Опция L1: Руководство на французском языке
Опция L2: Руководство на итальянском языке
Опция L3: Руководство на немецком языке
Опция L4: Руководство на испанском языке
Опция L5: Руководство на японском языке
Опция L6: Руководство на португальском языке
Опция L7: Руководство на китайском языке (упрощенное письмо)
Опция L8: Руководство на китайском языке (традиционное письмо)
Опция L9: Руководство на корейском языке
Опция L10: Руководство на русском языке
Опция L99: Без руководства

RSA600A Сервисные опции

Опция C3: Услуги по калибровке в течение 3 лет
Опция C5: Услуги по калибровке в течение 5 лет
Опция D1: Протокол с данными калибровки
Опция D3: Протокол с данными калибровки за 3 года (с опцией C3)
Опция D5: Протокол с данными калибровки за 5 лет (с опцией C5)
Опция R5: Ремонт в течение 5 лет (включая гарантийное обслуживание)

Гарантийные обязательства

Гарантийный срок на анализаторы серии RSA600: 3 года.
Планшетный компьютер FZ-G1: Трехлетняя гарантия бизнес-класса (обеспечивается региональным отделением Panasonic).

Планшетный ПК

Доступен контроллер на основе планшетного ПК

Контроллер на основе планшетного ПК для применений, требующих портативного решения с использованием анализаторов спектра серий RSA306B и RSA500A корпорации Tektronix, можно использовать также и с приборами серии RSA600A. Panasonic ToughPad FZ-G1 можно приобрести у Tektronix лишь в некоторых географических зонах как указано в информации для заказа ниже.

Модель	Описание	Доступны в странах
FZ-G1-N	Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром.	Канада, Колумбия, Эквадор, Мексика, Филиппины, Сингапур, Соединенные штаты
FZ-G1F	Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром.	Китай
FZ-G1-I	Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром.	Индия
FZ-G1-E	Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром.	Австрия, страны Балтии, Бельгия, Босния, Болгария, Чили, Хорватия, Чешская республика, Дания, Финляндия, Франция, Германия, Греция, Венгрия, Индонезия, Ирландия, Италия, Нидерланды, Норвегия, Польша, Португалия, Румыния, Словакия, Словения, Южная Африка, Испания, Швеция, Таиланд, Турция
FZ-G1-U	Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром.	Египет, Кения, Малайзия, Великобритания
FZ-G1-B	Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром.	Бразилия
FZ-G1-J	Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром.	Япония

Принадлежности для Panasonic FZ-G1

Модель	Описание
FZ-VZSU84U ¹	Литий-ионная батарея стандартной емкости
FZ-VZSU88U ¹	Батарея с увеличенным сроком службы для Panasonic ToughPad FZ-G1
FZ-BNDLG1BATCHRG⁹	Зарядное устройство для FZ-G1 в комплекте. 1 зарядное устройство и 1 адаптер
CF-LNDDC120⁹	Автомобильный адаптер Lind 120 Вт, вход 12-32 В для планшетного ПК Tough Pad и RSA500A
TBCG1AONL-P	Panasonic Toughmate всегда в футляре для FZ-G1
TBCG1XSTP-P	Футляр Infocase Toughmate X-strap для Panasonic FZ-G1

¹Недоступен в Китае, Гонконге, Макао или в Монголии

Лицензии

Программные модули ПО SignalVu-PC для специализированных задач

Лицензия на приложение	Описание
SVANL-SVPC	Анализ АМ/ЧМ/ФМ/сигналов звуковой частоты — лицензия на определенный компьютер
SVAFL-SVPC	Анализ АМ/ЧМ/ФМ/сигналов звуковой частоты — «плавающая» лицензия
SVTNL-SVPC	Измерения времени стабилизации (частоты и фазы) — лицензия на определенный компьютер
SVTFL-SVPC	Измерения времени стабилизации (частоты и фазы) — «плавающая» лицензия
SVMNL-SVPC	Общий анализ модуляции при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер
SVMFL-SVPC	Общий анализ модуляции при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия
SVPNL-SVPC	Анализ импульсов при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер
SVPFL-SVPC	Анализ импульсов при использовании анализатора с полосой пропускания регистрируемых сигналов ≤40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия
SVONL-SVPC	Гибкий анализ сигналов с ортогональным частотным разделением каналов (OFDM) — лицензия на определенный компьютер
SVOFL-SVPC	Гибкий анализ сигналов с ортогональным частотным разделением каналов (OFDM) — «плавающая» лицензия
SV23NL-SVPC	Измерение параметров беспроводных сетей WLAN 802.11a/b/g/j/p — лицензия на определенный компьютер
SV23FL-SVPC	Измерение параметров беспроводных сетей WLAN 802.11a/b/g/j/p — «плавающая» лицензия
SV24NL-SVPC	Измерение параметров беспроводных сетей WLAN 802.11n (требуется SV23) — лицензия на определенный компьютер
SV24FL-SVPC	Измерение параметров беспроводных сетей WLAN 802.11n (требуется SV23) — «плавающая» лицензия
SV25NL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей WLAN 802.11ac при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц (требуется SV23 и SV24) или комбинированного цифрового осциллографа — лицензия на определенный компьютер
SV25FL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей WLAN 802.11ac при использовании анализатора с полосой пропускания регистрируемых сигналов ≤40 МГц (требуется SV23 и SV24) или комбинированного цифрового осциллографа — «плавающая» лицензия
SV26NL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей APCO P25 — лицензия на определенный компьютер
SV26FL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей APCO P25 — «плавающая» лицензия
SV27NL-SVPC	Измерения характеристик сигналов Bluetooth при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер
SV27FL-SVPC	Измерения характеристик сигналов Bluetooth при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия
MAPNL-SVPC	Привязка измерений к координатам на карте — лицензия на определенный компьютер
MAPFL-SVPC	Привязка измерений к координатам на карте — «Плавающая» лицензия
SV56NL-SVPC	Воспроизведение записанных файлов — лицензия на определенный компьютер
SV56FL-SVPC	Воспроизведение записанных файлов — «плавающая» лицензия
SV60NL-SVPC	Измерение потерь на отражение, КСВН, затухания в кабеле, расстояния до дефекта — лицензия на определенный компьютер
SV60FL-SVPC	Измерение потерь на отражение, КСВН, затухания в кабеле, расстояния до дефекта — «плавающая» лицензия
CONNL-SVPC	Непосредственное подключение и связь в реальном масштабе времени ПК с ПО SignalVu-PC и комбинированными осциллографами серии MDO4000B — лицензия на определенный компьютер
CONFL-SVPC	Непосредственное подключение и связь в реальном масштабе времени ПК с ПО SignalVu-PC с комбинированными осциллографами серии MDO4000B — «плавающая» лицензия
SV2CNL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей WLAN 802.11a/b/g/j/p/n/ac и связи с MDO4000B в реальном масштабе времени при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц — лицензия на определенный компьютер
SV2CFL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей WLAN 802.11a/b/g/j/p/n/ac и связи с MDO4000B в реальном масштабе времени при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц — «плавающая» лицензия
SV28NL-SVPC	Прикладной модуль для измерения РЧ характеристик нисходящего канала LTE при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер
SV28FL-SVPC	Прикладной модуль для измерения РЧ характеристик нисходящего канала LTE при использовании анализатора с полосой пропускания регистрируемых сигналов ≤40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия
SV54NL-SVPC	Прикладной модуль для мониторинга и классификации сигналов — лицензия на определенный компьютер
SV54FL-SVPC	Прикладной модуль для мониторинга и классификации сигналов — «плавающая» лицензия
SV60NL-SVPC	Прикладной модуль для измерения потерь на отражение, расстояния до дефекта, КСВН, затухания в кабеле — лицензия на определенный компьютер (требуется дополнение 04 для приборов серии RSA500A/600A)
SV60FL-SVPC	Прикладной модуль для измерения потерь на отражение, расстояния до дефекта, КСВН, затухания в кабеле — «плавающая» лицензия (требуется дополнение 04 для приборов серии RSA500A/600A)
SV30NL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей WiGig 802.11ad — Лицензия на определенный компьютер (только для анализа в режиме оффлайн)
SV30FL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей WiGig 802.11ad — «плавающая» лицензия (только для анализа в режиме оффлайн)
EDUFL-SVPC	Версия всех модулей ПО SignalVu-PC только для обучения— «плавающая» лицензия


	Компания Tektronix имеет сертификаты ISO 9001 и ISO 14001 от SRI Quality System Registrar.
	Продукты соответствуют требованиям стандартов IEEE 488.1-1987, RS-232-C, а также стандартам и техническим условиям компании Tektronix.
	Оцениваемая сфера товарного производства: планирование, разработка и производство электронных контрольно-измерительных приборов.

Анализатор спектра

Настольный анализатор спектра серии RSA600A

Дополнительные сведения

Особенности и преимущества

Области применения

Анализаторы спектра серии RSA600 предоставляют широкую полосу и все необходимые средства анализа

ПО SignalVu-PC предлагает богатые возможности для анализа с помощью лабораторного оборудования

RSA600А, использующий мощные вычислительные возможности SignalVu-PC, предлагает расширенные измерения

Специализированные опции SignalVu-PC

Общий анализ модуляции

Bluetooth

APCO 25

Технология LTE

Измерение сигналов WLAN стандарта 802.11a/b/g/j/p/n/ac

Воспроизведение

Технические характеристики

Частота

GNSS

Вход РЧ

Амплитуда и неравномерность АЧХ на РЧ

Запуск

Шумы и искажения

Фазовый шум

Паразитные составляющие

Система захвата

ACLR

Следящий генератор (опция 04)

Измерение потерь на отражение, расстояния до дефекта, затухания в кабеле

Характеристики и измерения базовой версии ПО SignalVu-PC

Скорость свипирования

Основные характеристики специализированных опций SignalVu-PC

Питание источника шума 28 В

Порты ввода/вывода

Требования к установке оборудования

Габариты и масса

Условия окружающей среды и нормы безопасности

Динамические воздействия

Информация для заказа

Модели

Опции

RSA600A Кабель питания

Руководство пользователя для RSA600A

RSA600A Сервисные опции

Гарантийные обязательства

Планшетный ПК

Лицензии

Программные модули ПО SignalVu-PC для специализированных задач

Рекомендуемые принадлежности

Принадлежности для следящего генератора
