Анализатор спектра

Компактный анализатор спектра серии RSA500A

Дополнительные сведения

Читать на веб-сайте:

Компактный анализатор спектра серии RSA500A

Компактные USB-анализаторы спектра RSA500A с питанием от аккумулятора предоставляют портативное решение для высокоэффективного анализа спектра.

Особенности и преимущества
  • Диапазон частот от 9 кГц до 3,0 (7,5) ГГц позволяет удовлетворить самые различные потребности в анализе
  • Полоса пропускания 40 МГц обеспечивает анализ захвата переходных процессов и векторный анализа в реальном масштабе времени
  • Стандартный приемник GPS, ГЛОНАСС, Beidou для привязки измерений к месту на карте
  • Дополнительный следящий генератор для измерений отношения усиление/потери, потерь в антенне и кабеле
  • Функция захвата потоковой передачи сигнала может использоваться для регистрации и воспроизведения длительных событий
  • Характеристики окружающей среды, ударов и вибрации по стандарту Mil-Std 28800, класс 2, при использовании в тяжелых условиях
  • Встроенная аккумуляторная батарея для длительной эксплуатации в полевых условиях
  • ПО SignalVu-PC обеспечивает обработку сигналов в реальном времени с помощью спектра DPX/спектрограммы для сокращения времени на обнаружение переходных состояний и помех
  • Минимальная длительность сигнала 100 мкс при 100% вероятности перехвата позволяет обнаруживать проблемы всегда с первого раза
  • Интерфейс программирования приложений позволяет разрабатывать специализированные программы
  • Такие принадлежности, как планшетный ПК, калибровочные комплекты, адаптеры и фазоустойчивые кабели, представляют собой комплексное решение для работы в полевых условиях для обнаружения переходных состояний и обслуживания передающих устройств
Области применения
  • Мониторинг спектра
  • Поиск источников помех
  • Монтаж, обслуживание и ремонт оборудования беспроводных сетей

Анализатор спектра серии RSA500 сэкономит ваше время и поможет добиться результата

Анализатор спектра реального времени серии RSA500 разработан для инженеров, занимающихся мониторингом спектра и поиском помех, а также для обслуживающего персонала сетей беспроводной связи, выполняющего поиск источников помех, профилактическое обслуживание сети и составление отчетов по результатам измерений. Основой измерительной системы является USB-анализатор спектра РЧ сигналов с полосой захвата 40 МГц, обеспечивающий высокую точность измерений в жестких условиях. Высокая достоверность анализа сигналов достигается за счет таких параметров RSA500, как верхняя граница полосы пропускания 7,5 ГГц и динамический диапазон 70 дБ. Компактный USB-анализатор спектра работает с легким планшетом или ноутбуком под управлением ОС Windows, который берет на себя все функции обработки результатов измерений. Использование легкого компьютера вместо громоздкого и тяжелого анализатора спектра обеспечивает мобильность, возможность работы в течение длительного времени и ускорение выполнения поставленных задач.

Опциональный следящий генератор используется для измерения коэффициента передачи при тестировании фильтров, дуплексеров и других функциональных узлов беспроводных сетей. Также с его помощью можно измерять характеристики антенно-фидерных систем, такие как КСВ, потери на отражение, расстояние до места повреждения и затухание в кабеле.

ПО SignalVu-PC предлагает богатые возможности для анализа в полевых условиях

Приборы серии RSA500 работают под управлением ПО SignalVu-PC — мощного пакета программ, используемого в качестве основного в традиционных анализаторах спектра корпорации Tektronix. ПО SignalVu-PC предлагает средства для углубленного анализа, недоступные ранее даже в мощных работающих от батарей приборах. Возможность обработки полученного с использованием технологии DPX спектра/спектрограммы в реальном масштабе времени позволяет еще более уменьшить стоимость технических средств. Пользователи, которым необходим программный доступ к функциям прибора, могут выбрать программный интерфейс ПО SignalVu-PC или использовать поставляемый в комплекте прикладной программный интерфейс (API), непосредственно предоставляющий обширный набор команд и измерений. Базовый функционал ПО SignalVu-PC значительно превосходит традиционный. Базовая версия измерений представлена ниже.

RSA5000А, использующий мощные вычислительные возможности SignalVu-PC, предлагает расширенные измерения в полевых условиях

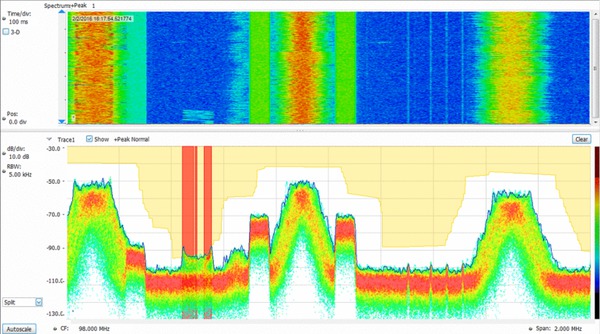

Полоса анализа реального времени 40 МГц и уникальная технология DPX для отображения спектра и спектрограммы позволяют регистрировать помехи и неизвестные сигналы длительностью от 100 мкс. На следующем снимке экрана показаны сигналы WLAN (зеленый и оранжевый), а также тестовые сигналы Bluetooth в виде узкополосных повторяющихся сигналов. На спектрограмме (верхняя часть экрана) ясно видны изменения сигналов во времени, что позволяет четко выделять любые одновременно передаваемые сигналы.



Поиск спонтанных сигналов упрощен за счет автоматического тестирования по маске. Маску можно создавать на экране спектра DPX. При несоответствии сигнала маске прекращается тестирование, запоминаются изображение на экране и захваченные данные или подается звуковой сигнал оповещения. Ниже на рисунке красным цветом показано отклонение сигнала от маски, в результате этого события запоминается изображение экрана. Тестирование по маске используется как для автоматического мониторинга сигналов, так и для проверки различных отклонений при воспроизведении записанных сигналов.

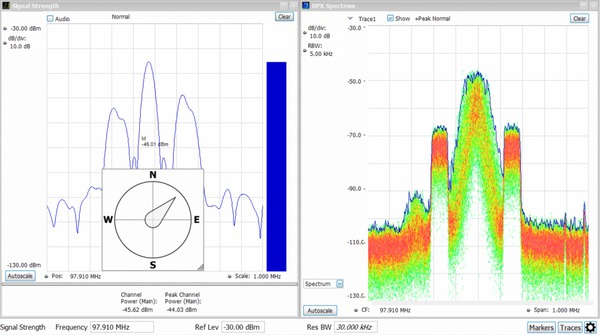

Базовая версия ПО SignalVu-PC позволяет быстро и легко выполнять пеленгацию и измерение уровней сигналов. На приведенном ниже рисунке показано, что с помощью специальной антенны Alaris непрерывно контролируется направление приема с измерением уровня принятого сигнала и подачей звукового сигнала, высота тона которого зависит от уровня. При использовании ПО SignalVu-PC с опцией MAP, уровень сигнала и азимут автоматически отображаются на выбранной карте.

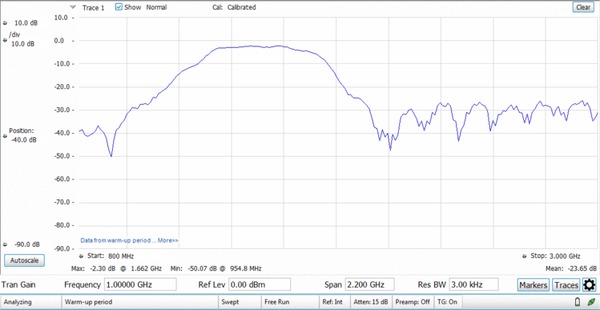

Следящий генератор (опция 04 в RSA500 ) работает под управлением ПО SignalVu-PC. Вы можете вводить частоты пуска и останова, устанавливать число шагов в полосе обзора, регулировать опорный уровень и нормировать следящий генератор с помощью функции калибровки. Ниже показана характеристика полосового фильтра в диапазоне частот от 800 МГц до 3 ГГц.



Специализированные опции SignalVu-PC

SignalVu-PC предлагает множество опций для специальных измерений и анализа, включая следующие:

  • Общий анализ модуляции (27 видов модуляции, включая 16/32/64/256 QAM, QPSK, O-QPSK, GMSK, FSK, APSK)
  • Тестирование и анализ маломощных устройств Buetooth® с базовой и увеличенной скоростями передачи данных
  • Анализ сигналов на соответствие стандарту Р25 (для оборудования фазы 1 и фазы 2)
  • Анализ сигналов WLAN стандартов 802.11a/b/g/j/p, 802.11n и 802.11ac
  • Измерения РЧ параметров и идентификатора соты базовой станции систем связи FDD и TDD стандарта LTE™
  • Пеленгация
  • Анализ импульсных сигналов
  • Измерение параметров аудиосигналов и AM/ЧM/ФM сигналов, включая SINAD и гармонические искажения
  • Воспроизведение записанных файлов со всесторонним анализом сигналов во всех областях
  • Мониторинг и классификация сигналов

Подробное описание и информацию для заказа см. в техническом описании ПО SignalVu-PC. Ниже подробно рассмотрены некоторые опции SignalVu-PC.

APCO 25

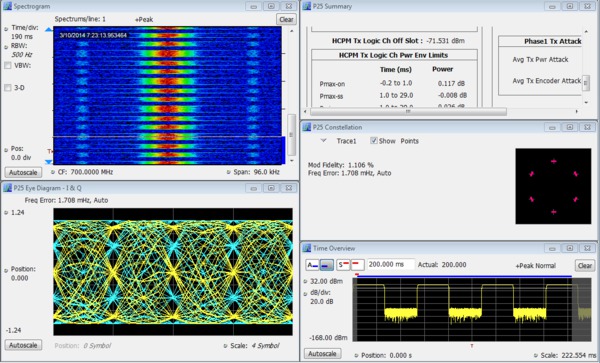

Опция SV26 для ПО SignalVu-PC позволяет быстро протестировать передатчик, работающий с сигналами стандарта APCO P25. На следующем изображении показан сигнал HCPM оборудования фазы 2, в котором анализатор спектра отслеживает аномалии одновременно с измерением частоты, глубины модуляции и мощности передатчика в соответствии со стандартами TIA-102.



Технология LTE

Пакет прикладных программ SV28 позволяет выполнять измерения следующих характеристик передатчика базовой станции LTE:

  • Идентификатор соты (Cell ID)
  • Мощность в канале
  • Занимаемую полосу частот
  • Коэффициент утечки мощности в соседний канал (ACLR)
  • Маску спектра излучения (SEM)
  • Утечку мощности при выключенном передатчике в режиме TDD

Измерения выполняются в соответствии со стандартом 3GPP TS версии 12.5 для всех категорий базовых станций, включая пикосотовые и фемтосотовые. Измерения выполняются для каналов с любой шириной полосы, результаты проверки "годен/не годен" включаются в отчет.

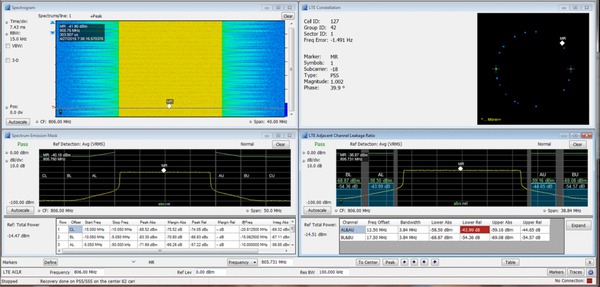

Вместе с установленным идентификатором соты Cell ID на звездной диаграмме отображаются первичный сигнал синхронизации (PSS) и вторичный сигнал синхронизации (SSS). Кроме того, отображается погрешность частоты.

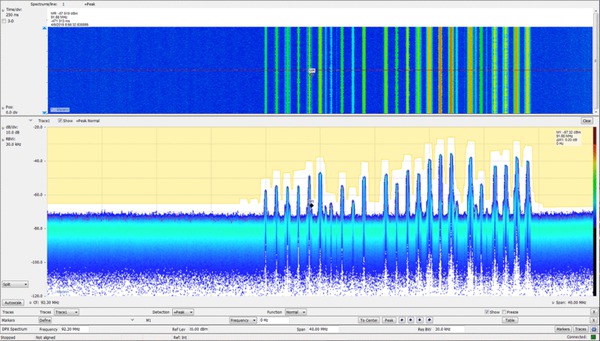

На рисунке ниже показаны результаты мониторинга спектра с отображением спектрограммы в комбинации с идентификатором соты/звездной диаграммой, с измерениями по маске излучаемого спектра и измеренной величиной утечки мощности в соседний канал (ACLR).





Измерение потерь на отражение/КСВН, расстояния до места повреждения, затухания в кабеле — проверка параметров компонентов выполняется легко и экономически эффективно. При наличии в составе следящего генератора (дополнение 04) приборы серии RSA500A с лицензией для пакета прикладных программ SV60xx-SVPC позволяют через один порт выполнять измерения параметров кабелей, устройств и антенн.

Потери на отражение полосового фильтра можно измерять в диапазоне от 700 МГц до 2,6 ГГц. Маркеры были установлены на 1,48 ГГц (потери на отражение -34,4 дБ) и на 1,73 ГГц (потери на отражение -11,68 дБ), и указывали на лучшее и худшее значения в полосе пропускания фильтра

Воспроизведение

С приложением SV56 (Playback — воспроизведение) для воспроизведения записанных сигналов можно значительно, до минут, сократить время работы за столом при поиске и в ожидании воспроизведения фрагментов с нарушениями спектра сигнала.

Длина записи ограничена исключительно емкостью накопителя, функция записи является основной функцией в ПО SignalVu-PC. Приложение SV56 (Воспроизведение) ПО SignalVu-PC позволяет выполнить полный анализ результатов всех измерений, сделанных с помощью ПО SignalVu-PC, включая отображение спектрограммы по технологии DPX. Значение минимальной длительности сигнала выдерживается и при воспроизведении. Имеется возможность демодуляции АМ и ЧМ сигналов. Переменная полоса обзора, разрешение по полосе пропускания, длина анализируемого интервала и ширина полосы пропускания — значения всех этих параметров можно настроить. Проверка зарегистрированных сигналов по частотной маске и задание действий, которые осуществляются при обнаружении выхода фактических значений за указанные предельные маски, включая подачу звукового сигнала, останов, сохранение диаграммы, изображения и данных. Выбор фрагмента воспроизводимого сигнала и его циклическое воспроизведение для повторных исследований интересующих явлений. Непрерывное, без пропусков воспроизведение записи или с заданными по времени пропускаемыми интервалами для экономии времени выполнения анализа.

Текущее время от начала записи отображается в маркерах спектрограммы для сопоставления с происходящими в реальности событиями. На приведенной ниже иллюстрации показано воспроизведение записи сигналов в диапазоне ЧМ с применением маски для обнаружения нарушений использования спектра одновременно с прослушиванием ЧМ сигнала с центральной частотой 92,3 МГц.



Пеленгация

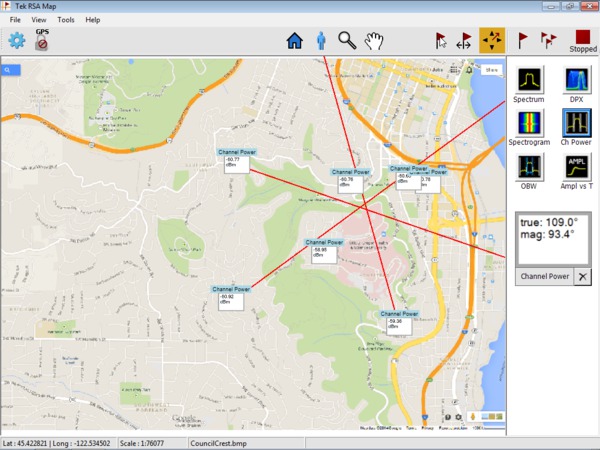

Опция MAP для ПО SignalVu-PC обеспечивает возможность поиска помех и определения местоположения источника радиоизлучения. Это позволяет указать на карте линией или стрелкой направление антенны по результатам измерений. Специальную антенну Alaris можно использовать для автоматического определения азимута.



Обзор и классификация сигналов

Приложение SV54 содержит экспертное руководство, призванное помочь пользователю классифицировать сигналы. Можно быстро обозначить интересующую спектральную область, чтобы пользователь смог эффективно идентифицировать и сортировать сигналы. Наложенная на запись сигнала маска спектрального профиля позволяет оценить отклонение формы сигнала, а отображение значений частоты, ширины полосы и номера канала позволяют быстро классифицировать сигнал. Благодаря этому значительно ускоряется и упрощается идентификация сигналов беспроводных локальных сетей (WLAN), сигналов стандартов GSM, W-CDMA, CDMA, Bluetooth и стандартов с более высокими скоростями передачи данных, LTE с частотным и временным разделением каналов (FDD и TDD), сигналов в соответствии с рекомендациями Комитета систем перспективного телевидения ATSC и других видов сигналов. Для перехода к новому программному обеспечению достаточно импортировать базы данных сигналов из библиотеки баз данных H500/RSA2500.

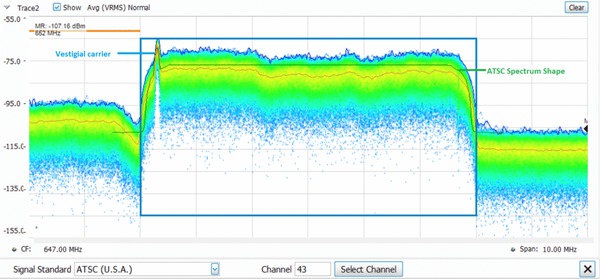

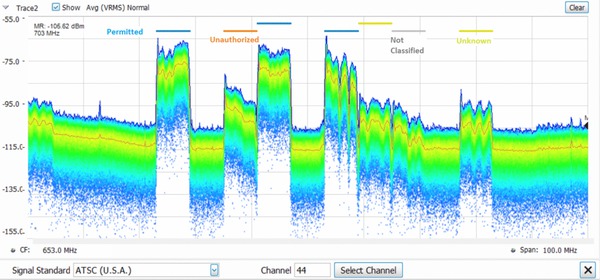

Типовое исследование сигнала представлено на рисунке ниже. Исследованию подвергается часть диапазона телевизионного вещания, в котором выделено 7 полос. Каждая из полос маркирована цветом и помечена как Разрешенная, Неизвестная или Запрещенная. На следующем рисунке на выбранную полосу наложена спектральная маска сигнала стандарта ATSC, поскольку заявлено, что сигнал соответствует именно этому стандарту. Сигнал достаточно точно соответствует спектральной маске, включая остаточный после подавления уровень несущей в нижней части спектра, что свойственно вещательным сигналам стандарта ATSC.







Возможность измерения потерь на отражение/КСВН, расстояния до дефекта и затухания в кабеле упрощают проведение технического обслуживания и поиск неисправностей. При добавлении в состав следящего генератора дополнения 04 приборы серии RSA500A с лицензией для приложения SV60xx-SVPC позволяют через один порт выполнять измерения параметров кабелей, устройств и антенн.

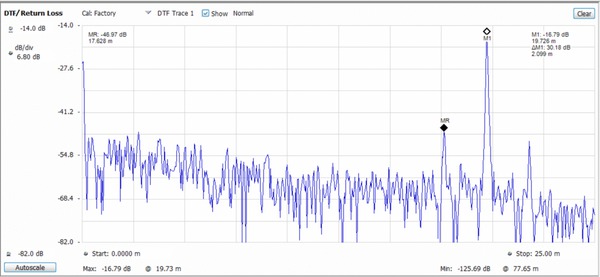

Зависимость потерь на отражение от расстояния в кабелях со смонтированной муфтой и продолжением кабеля. В точке M2 (на расстоянии 17,638 м, MR) находится соединительная муфта, а точка с обозначением M1 на расстоянии 19,725 м указывает конец кабеля.

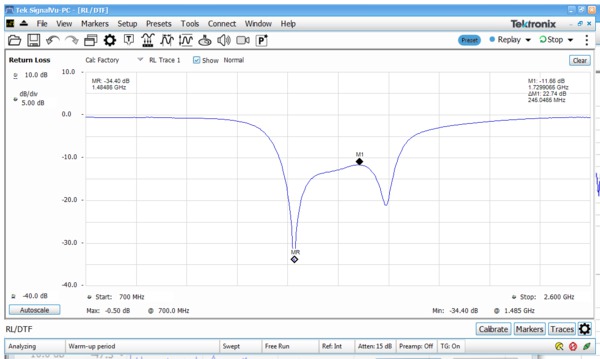

Потери на отражение полосового фильтра можно измерять в диапазоне частот от 700 МГц до 2,6 ГГц. Маркеры установлены на частоте 1,48 ГГц (потери на отражение -34,4 дБ) и на частоте 1,73 ГГц (потери на отражение -11,68 дБ), и указывают на лучшее и худшее значения затухания в полосе пропускания фильтра.

Контроллер для USB-анализаторов спектра

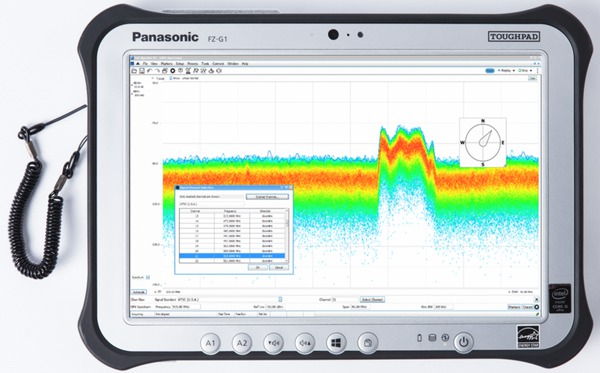

Полное решение для работы в полевых условиях реализуется с помощью планшетного компьютера или ноутбука с ОС Windows, обеспечивающего управление прибором, хранение результатов измерений и обмен данными. Tektronix предлагает планшетный компьютер Panasonic FZ-G1 в качестве опции для анализаторов спектра серии RSA500, а также для автономного использования.



Приобретаемый у Tektronix планшет FZ-G1 имеет установленное ПО SignalVu-PC, а также специальные настройки экрана и кнопки передней панели для оптимизации работы с SignalVu-PC. Кроме того, Tektronix тестирует планшет FZ-G1, чтобы гарантировать возможность его использования со всеми USB-анализаторами спектра реального времени. Дополнительные принадлежности, такие как аккумуляторные батареи, сумки и автомобильные адаптеры питания, также можно купить у компании Tektronix.

Основные характеристики контроллера прибора
  • Операционная система Windows 7 (Win8 Pro COA)
  • Процессор Intel® Core i5-5300U 2,3 ГГц (i5-4310U 2 ГГц для Китая)
  • ОЗУ 8 ГБ
  • Твердотельный накопитель 256 ГБ
  • Экран с антибликовым покрытием и диагональю 10,1" (25,6 см)
  • Мультисенсорный емкостной экран (10 точек) и стилус
  • Порты USB 3.0 и HDMI, второй порт USB
  • Беспроводные интерфейсы Wi-Fi, Bluetooth®, 4G LTE и приемник GPS
  • Соответствие требованиям стандарта MIL-STD-810G (устойчивость к падениям (4 условия), ударным воздействиям, вибрации, проникновению влаги, песка и пыли, диапазон высот над уровнем моря, воздействие высокой и низкой температуры, перепадов температуры, работа при повышенной влажности и во взрывоопасной атмосфере)
  • Степень защиты IP65 обеспечивает эксплуатацию в любых погодных условиях (защита от пыли и влаги)
  • Встроенный микрофон
  • Встроенный громкоговоритель
  • Экранные и кнопочные регуляторы громкости и выключатель звука •
  • Встроенный резервный аккумулятор для горячей замены батарей
  • Трехлетняя гарантия бизнес-класса (обеспечивается региональным отделением Panasonic)

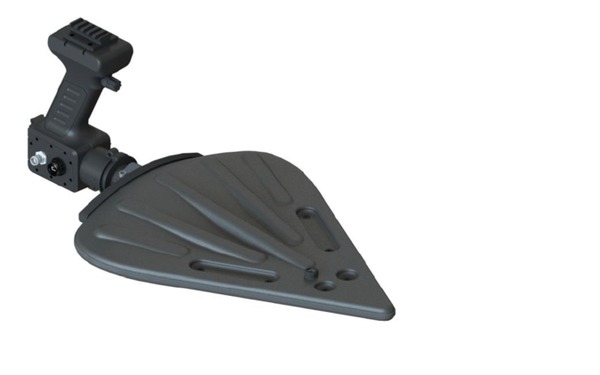

Специальная антенна для поиска источников радиоизлучения

Tektronix предлагает специальную антенну Alaris DFA-00471со встроенным USB-компасом для определения направления на источник сигнала и поиска помех. Информацию об антенне Alaris см. в техническом описании на сайте Tek.com (поиск по ключевому слову "Alaris"). Ниже приведены характеристики антенны.

  • Диапазон частот: от 20 МГц до 8,5 ГГц
    • Опция DF-A0047-01 для расширения диапазона от 9 кГц до 20 МГц (рамочная антенна 0,3 м) 1
  • Управление одной рукой с выполнением следующих функций:
    • ВКЛ/ОТКЛ предусилителя
    • Переключение диапазона
    • Запуск измерения с использованием ПО SignalVu-PC с опцией MAP
  • Подлокотник в стандартном комплекте поставки для удобства удержания при продолжительной работе
  • Кейс для перевозки


Специальная радиопеленгаторная антенна Alaris

1Антенну Alaris и планшет Panasonic можно купить только в определенных странах. См. информацию для заказа.

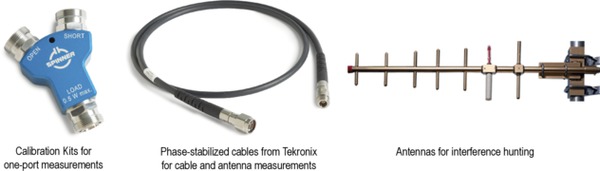

Комплекты для калибровки, фазостабильные кабели, адаптеры, антенны и другие принадлежности

Tektronix предлагает разнообразные принадлежности для упрощения комплектования законченного решения и проведения эксплуатационных испытаний . Более подробно — см. раздел с информацией для заказа.

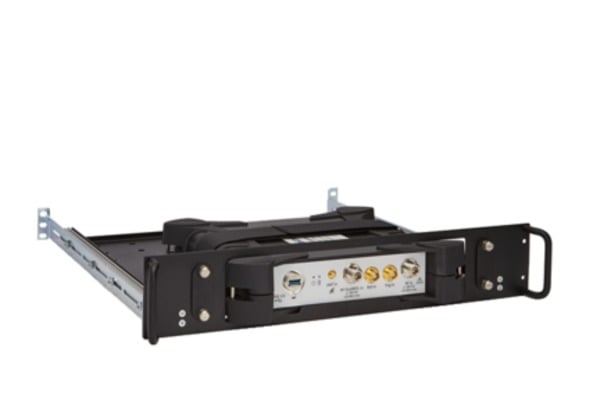

Приспособление RSA56RACK позволяет разместить один прибор RSA500A в стойке с другим оборудованием

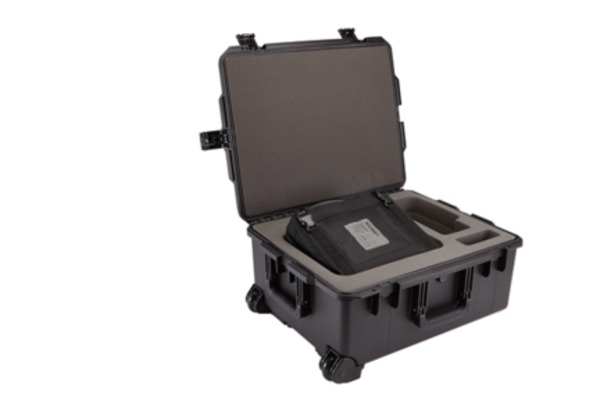

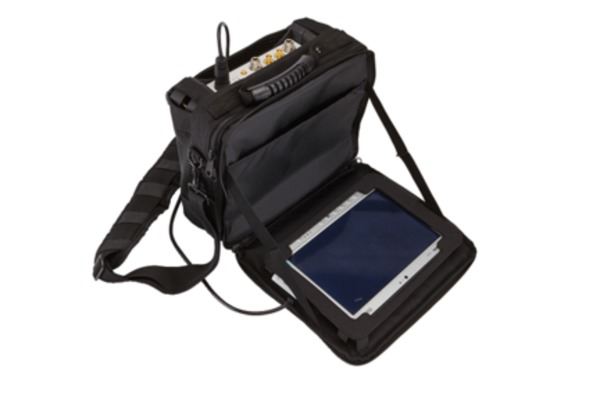

В футляре RSA500TRANSIT имеются отсеки для прибора в мягком чехле, планшетного ПК, блока питания и принадлежностей.

Мягкий чехол PN 016-2109-01 входит в стандартный комплект поставки каждого прибора RSA500A и имеет отделения для блока прибора, планшетного ПК и принадлежностей

Технические характеристики

Приведенные характеристики являются типовыми, если не указано иное. Приведенные характеристики относятся ко всем моделям, если не указано иное.

Частота
Диапазон частот

RSA503A
От 9 кГц до 3 ГГц
RSA507A
От 9 кГц до 7,5 ГГц
Погрешность считывания маркера частоты

±(RE × MF + 0,001 × (полоса обзора)), Гц

RE: Погрешность опорной частоты

MF: Частота маркера, Гц

Погрешность опорной частоты

Начальная погрешность при калибровке (после 30-минутного прогрева)

±1 x 10-6

Старение в течение первого года эксплуатации (тип.)
±1 x 10-6 (в год)
Суммарная погрешность (начальная погрешность + температурный дрейф + старение), (тип.)
3 x 10-6 (в год)
Температурный дрейф
±0,9 x 10-6 (от -10 до +60 °C)
Вход внешнего опорного сигнала
Разъем BNC, 50 Ом (ном.)
Частота внешнего опорного сигнала

От 1 МГц до 20 МГц с шагом 1 МГц, плюс: 1,2288 МГц, 2,048  МГц, 2,4576 МГц, 4,8 МГц, 4,9152 МГц, 9,8304 МГц, 13 МГц и 19,6608 МГц.

Уровень паразитных составляющих на входе не должен превышать –80 дБн при отстройке от несущей 100 кГц для предотвращения появления помех на экране.

Нестабильность внешнего опорного сигнала
±5 x·10-6
Уровень внешнего опорного сигнала
от -10 до +10 дБм
GNSS
Погрешность при взаимодействии с ГНСС1
±0,025 ppm2
Тренированная с GNSS точность при отсоединенной антенне GNSS3, 4

±0,025 ppm5

±0,08 ppm6

1Проверена с использованием системы GPS.

2Для получения стабильности ±0,025 ppm устройство должно пробыть во включенном состоянии в течение 2...5 дней после первоначальной распаковки.

3Проверена с использованием системы GPS.

4Для непрерывной работы в течение 24 часов в интервале допустимых температур (см. сноски 5 и 6) после тренировки с GNSS. См. значение накопленной ошибки в технических характеристиках для работы в режиме после тренировки с помощью GNSS спустя более 24 часов после последней тренировки.

5При окружающей температуре ниже 3 °C изменяется после тренировки.

6При окружающей температуре ниже 10 °C изменяется после тренировки.

Вход РЧ
Вход РЧ
Входное сопротивление
50 Ом
КСВ на РЧ входе (ослабл. 20 дБ), (тип.)

< 1,2 (от 10 МГц до 3 ГГц)

< 1,5 (от 3 ГГц до 7,5 ГГц)

КСВ на РЧ входе, предусилитель вкл., (тип.) RSA503A и RSA507A, (тип.)

< 1,5 (от 10 МГц до 6 ГГц, ослабл. 10 дБ, предусилитель вкл.)

< 1,7 (от 6 ГГц до 7,5 ГГц, ослабл. 10 дБ, предусилитель вкл.)

Максимальный уровень сигнала на РЧ входе
Максимальное постоянное напряжение
±40 В (РЧ вход)
Максимальная безопасная входная мощность

+33 дБм (РЧ вход, от 10 МГц до 7,5 ГГц, ослабл. ≥ 20 дБ)

+13 дБм (РЧ вход, от 9 кГц до 10 МГц)

+20 дБм (РЧ вход, ослабл. < 20 дБ)

Максимальная безопасная входная мощность (предусилитель вкл.)

+33 дБм (РЧ вход, от 10 МГц до 7,5 ГГц, ослабл. ≥ 20 дБ)

+13 дБм (РЧ вход, от 9 кГц до 10 МГц)

+20 дБм (РЧ вход, ослабл. < 20 дБ)

Максимальная измеряемая входная мощность

+30 дБм (РЧ вход, от 10 МГц до Fmax, авт. ослабление)

+20 дБм (РЧ вход, <10 МГц, авт. ослабление)

Входной РЧ аттенюатор
от 0 до 51 дБ, шаг 1 дБ
Амплитуда и неравномерность АЧХ на РЧ
Амплитуда и неравномерность РЧ-сигнала
Диапазон настройки опорного уровня
От –170 до +40 дБм, ступенями по 0,1 дБ (стандартный вход РЧ-сигнала)
Частотная характеристика при температуре от 18 ℃ до 28 ℃ (при настройке аттенюатора РЧ-сигнала 10 дБ)
Точность измерения амплитуды на всех центральных частотах

От 18 ⁰C до 28 ⁰C

От 18 ⁰C до 28 ⁰C, типичная (достоверность 95%)

От –10 ⁰C до 55 ⁰C, типичная

От 9 кГц до 3,0 ГГц ± 0,8 дБ ± 0,2 дБ ± 1,0 дБ
От 3 до 7,5 ГГц ± 1,5 дБ ± 0,6 дБ ± 2,0 дБ
Точность измерения амплитуды на всех центральных частотах — предусилитель ВКЛ. (от 18 ℃ до 28 ℃, ослабление РЧ-сигнала 10 дБ)
Диапазон центральных частот

От 18 ⁰C до 28 ⁰C

От 18 ⁰C до 28 ⁰C, типичная (достоверность 95%)

От 18 ⁰C до 28 ⁰C, типичная

От 100 кГц до 3,0 ГГц ± 1,0 дБ ± 0,5 дБ ± 1,0 дБ
От 3 до 7,5 ГГц ± 1,75 дБ ± 0,75 дБ ± 3,0 дБ
Усиление предусилителя

27 дБ на частоте 2 ГГц

21 дБ на частоте 6 ГГц (RSA507A)

Характеристики канала (отклонение амплитуды и фазы), (тип.)

Характеристики получены с использованием взвешивающего фильтра с плоской вершиной для минимизации погрешности амплитуды немодулированного сигнала и с РЧ аттенюатором с ослаблением 10 дБ.

Параметр Описание
Центральная частота Полоса обзора Неравномерность АЧХ (тип.) Неравномерность АЧХ, ср. кв. (тип.) Фазовые искажения, ср. кв. (тип.)
от 9 кГц до 40 МГц ≤40 МГц 1±1,0 дБ 0,60 дБ
от 40 МГц до 4 ГГц ≤20 МГц ±0,10 дБ 0,08 дБ 0.3°
от 4 ГГц до 7,5 ГГц ≤20 МГц ±0,35 дБ 0,20 дБ 0.7°
от 40 МГц до 4 ГГц ≤40 МГц ±0,15 дБ 0,08 дБ 0.6°
от 4 ГГц до 7,5 ГГц ≤40 МГц ±0,40 дБ 0,20 дБ 1.0°

1Полоса обзора не должна выходить за нижнюю граничную частоту прибора

Запуск
Вход запуска/синхронизации (тип.)

Диапазон уровней: ТТЛ, от 0 до 5,0 В

Уровень запуска (триггер Шмитта):

Пороговое напряжение положительного перепада: от 1,6 до 2,1 В

Пороговое напряжение отрицательного перепада: от 1,0 до 1,35 В

Импеданс: 10 кОм с шунтированием на 0 В диодом Шотки, +3,4 В

Погрешность момента внешнего запуска

в полосе захвата от 20 МГц до 40 МГц: ±250 нс

Погрешность увеличивается при сужении полосы захвата.

Запуск по уровню мощности
Запуск по уровню мощности (тип.)

Диапазон: от 0 до -50 дБ относительно опорного уровня, для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ.

Тип: Положительный или отрицательный перепад

Время готовности запуска: ≤ 100 мкс

Погрешность точки запуска по времени

в полосе захвата от 20 МГц до 40 МГц: ±250 нс

Погрешность увеличивается при сужении полосы захвата.

Погрешность запуска по уровню мощности

±1,5 дБ для немодулированного сигнала на центральной частоте для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ.

Этот параметр добавляется к общей погрешности амплитуды в режиме анализатора спектра.

Шумы и искажения

Прим.: Шумы и искажения измеряются при выключенном предусилителе, если не указано иное.
Точка пересечения по интермодуляционным составляющим 3-го порядка
+12 дБм на частоте 2,13 ГГц
Перехват составляющих ИМ 3-го порядка (TOI)
Предусилитель выключен, типичный

+10 дБм (от 9 кГц до 25 МГц)

+15 дБм (от 25 МГц до 3 ГГц)

+15 дБм (от 3 до 4 ГГц, RSA507A)

+10 дБм (от 4 до 7,5 ГГц, RSA507A)

Предусилитель включен, типичный

–20 дБм (от 9 кГц до 25 МГц)

–15 дБм (от 25 МГц до 3 ГГц)

–15 дБм (от 3 до 4 ГГц, RSA507A)

–20 дБм (от 4 до 7,5 ГГц, RSA507A)

Интермодуляционные искажения 3-го порядка

-74 дБн на частоте 2,13 ГГц

Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ.

Интермодуляционные искажения 3-го порядка
Предусилитель выкл. (тип.)

< -70 дБн (от 10 кГц до 25 МГц)

< -80 дБн (от 25 МГц до 3 ГГц)

< -80 дБн (от 3 ГГц до 4 ГГц)

< -70 дБн (от 4 ГГц до 6 ГГц, RSA507A)

< -70 дБн (от 6 ГГц до 7,5 ГГц, RSA507A)

Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ.

Предусилитель вкл. (тип.)

< -70 дБн (от 9 кГц до 25 МГц)

< -80 дБн (от 25 МГц до 3 ГГц)

< -80 дБн (от 3 ГГц до 4 ГГц)

< -70 дБн (от 4 ГГц до 6 ГГц, RSA507A)

< -70 дБн (от 6 ГГц до 7,5 ГГц, RSA507A)

Уровень каждого сигнала на РЧ входе -55 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -50 дБм, ослабление 0 дБ.

Гармонические искажения 2-го порядка (тип.)
Гармонические искажения 2-го порядка

< -75 дБн (от 40 МГц до 1,5 ГГц)

< -75 дБн (от 1,5 ГГц до 3,75 ГГц, RSA507A)

Гармонические искажения 2-го порядка, предусилитель вкл.

< -60 дБн, от 40 МГц до 13.5 ГГц, частота входного сигнала

Точка пересечения по гармоническим искажениям 2-го порядка (тип.)

+35 дБм, от 40 МГц до 1,5 ГГц, частота входного сигнала

+35 дБм, от 1,5 ГГц до 3,75 ГГц, частота входного сигнала

Точка пересечения по гармоническим искажениям 2-го порядка (тип.), предусилитель вкл.

+15 дБм, от 40 МГц до 3,75 ГГц, частота входного сигнала

Отображаемый усредненный уровень шумов (DANL)

(приведенный к полосе разрешения 1 Гц, с логарифмическим усредняющим детектором)

Диапазон частот Предусилитель включенПредусилитель включен, типичный Предусилитель выключен, типичный
От 500 кГц до 1 МГц –138 дБм/Гц –145 дБм/Гц –130 дБм/Гц
От 1 до 25 МГц –153 дБм/Гц –158 дБм/Гц –130 дБм/Гц
От 25 МГц до 1 ГГц –161 дБм/Гц –164 дБм/Гц –141 дБм/Гц
От 1 до 2 ГГц –159 дБм/Гц –162 дБм/Гц –141 дБм/Гц
От 2 до 3 ГГц –156 дБм/Гц –159 дБм/Гц –138 дБм/Гц
От 3 до 4,2 ГГц, RSA507A –153 дБм/Гц –156 дБм/Гц –138 дБм/Гц
От 4,2 до 6 ГГц, RSA507A –159  дБм/Гц –162 дБм/Гц –147 дБм/Гц
От 6 до 7,5 ГГц, RSA507A –155 дБм/Гц –158 дБм/Гц –145 дБм/Гц
Фазовый шум
Фазовый шум
Отстройка Центральная частота 1 ГГцЦентральная частота 1 ГГц (тип.) Центральная частота 2 ГГц (тип.)

Центральная частота 6 ГГц (RSA507A)

(тип.)
10 МГц (тип.)
10 кГц -94 дБн/Гц -97 дБн/Гц -96 дБн/Гц -94 дБн/Гц -120 дБн/Гц
100 кГц -94 дБн/Гц -98 дБн/Гц -97 дБн/Гц -96 дБн/Гц -124 дБн/Гц
1 МГц -116 дБн/Гц -121 дБн/Гц -120 дБн/Гц -120 дБн/Гц -124 дБн/Гц
Паразитные составляющие
Остаточный паразитный отклик (уровень = -30 дБм, разрешение по полосе пропускания = 1 кГц)

менее -75 дБм (от 500 кГц до 60 МГц), типовое значение

менее -85 дБм (>60 кГц до 80 МГц), типовое значение

менее -100 дБм (от 80 МГц до 7,5 ГГц), типовое значение

Паразитные составляющие с сигналом (подавление зеркальных составляющих)

< -65 дБн (от 10 кГц до 3 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, входной уровень РЧ -30 дБм, полоса разрешения 10 Гц)

< -65 дБн (от 3 до 7,5 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, входной уровень РЧ -30 дБм, полоса разрешения 10 Гц)

Паразитные составляющие с сигналом на центральной частоте
Отстройка ≥ 1 МГц
ЧастотаПолоса обзора ≤ 40 МГц, диапазоны свипирования >40 МГц
  Tип. значение
от 1 МГц до 100 МГц  -75 дБн
от 100 МГц до 3 ГГц -72 дБн -75 дБн
от 3 до 7,5 ГГц (RSA507A) -72 дБн -75 дБн
Паразитные составляющие с сигналом на центральной частоте
(отстройка от 100 кГц до 1 МГц, полоса обзора = 2 МГц):
Частота P-TYP(PRI) Типовая
1 — 100 МГц -76  дБ относительно несущей
100 MHz — 3 ГГц -76 дБ относительно несущей
3 ГГц — 7,5 ГГц (RSA507A) -74 дБ относительно несущей 1

1Боковые полосы блоков питания 620...660 кГц: -67 дБ относительно несущей, типовое значение

Паразитные составляющие с сигналом не на центральной частоте (тип.)
Частота Полоса обзора ≤ 40 МГц, диапазоны свипирования >40 МГц
от 1 МГц до 25 МГц (НЧ диапазон) -73 дБн
от 25 МГц до 3 ГГц -73 дБн
от 3 ГГц до 7,5 ГГц (RSA507A) -73 дБн
Паразитные составляющие сигнала в побочном канале на частоте, равной половине ПЧ1
RSA503A, RSA507A

менее 75 дБ относительно несущей, (несущая частота: от 30 МГц до 3 ГГц, уровень = -30 дБм, ослабление = 10 дБ, разрешение по полосе пропускания = 10 Гц, полоса обзора = 10 кГц)

Частота сигнала = 2 310 МГц, уровень входного РЧ сигнала = -30 дБм

RSA507A

менее 77 дБ относительно несущей, (несущая частота: от 3 МГц до 7,5 ГГц, уровень = -30 дБм, ослабление = 10 дБ, разрешение по полосе пропускания = 10 Гц, полоса обзора = 10 кГц)

уровень входного РЧ сигнала = -30 дБм

1Это входной сигнал на частоте, равной половине ПЧ.

Проникновение сигнала гетеродина на входной разъём (тип.)

< -70 дБм, предусилитель выкл.

< -90 дБм, предусилитель вкл.

Ослабление 10 дБ.

Система захвата
Ширина полосы пропускания тракта ПЧ
40 МГц.
АЦП
112 Мвыб./с, 14 битов
Данные ПЧ, захваченные в режиме реального времени
112 Мбит/с, 16-битовые целочисленные выборки.
ACLR
Формат
GPS/GLONASS/BeiDou
Питание антенного модуля GPS
3 В, 100 мА (макс.)
Время первого определения местоположения (макс.)
Диапазон времени синхронизации от 2 с (горячий старт) до 40 с (холодный старт).
Уровень входного сигнала -130 дБм.
Точность определения горизонтальных координат

GPS: 2,6 м

Glonass: 2,6 м

BeiDou: 10,2 м

GPS + Glonass: 2,6 м

GPS + Glonass: 2,6 м

Условия тестирования: 24 ч в статическом режиме, -130 дБм, аккумулятор полностью заряжен

Следящий генератор (опция 04)
Следящий генератор (дополнение 04)
Диапазон частот

От 9 кГц до 3 ГГц (RSA503)

От 9 кГц до 7,5 ГГц (RSA507)

Скорость свипирования

6 700 МГц/с, 101 точка, разрешение по полосе пропускания 50 кГц (11 мс на точку)

Измерено с использованием ПК Panasonic Toughpad FZ-G1, процессор Intel® Core™ i5-5300U 2,3 ГГц, ОЗУ 8ГБ, твердотельный накопитель 256 ГБ, ОС Windows®7 Pro.

Разрешение по частоте
100 Гц
Выход следящего генератора
Соединитель типа N
КСВН
менее 1,8:1, от 10 МГц до 7,5ГГц, уровень выхода -20 дБм
Максимальная выходная мощность
-3 дБм
Интервал регулирования выходной мощности
40 дБ
Интервал регулирования выходной мощности
1 дБ
Шаг регулирования выходной мощности
±0,5 дБ
Погрешность уровня выходного сигнала
±1,5 дБ, от 10 МГц до 7,5 ГГц, уровень выходного сигнала -20 дБм
Гармоники
менее –22 дБн
Негармонические паразитные сигналы

менее -30 дБн; паразитные составляющие в интервале <2 ГГц от выходной частоты следящего генератора

менее -25 дБн; паразитные составляющие в интервале ≥2 ГГц от выходной частоты следящего генератора

Максимальная обратная неповреждающая мощность
40 В постоянного тока, +20 дБм РЧ
Ошибка измерения коэффициента передачи

При усилении от +20 до -40 дБ: ±1 дБ

Динамический диапазон измерения коэффициента передачи

70 дБ

Измерение потерь на отражение, расстояния до дефекта, затухания в кабеле
Измерение потерь на отражение, расстояния до дефекта, затухания в кабеле
Измеряемые величины
Потери на отражение, затухание в кабеле, расстояние до дефекта
Диапазон частот
от 10 МГц до 3 ГГц (RSA503A)

от 10 МГц до 7,5 ГГц (RSA507A)

Скорость свипирования1
5 мс/измерение, измерение потерь на отражение

5 мс/измерение, измерение расстояния до дефекта

5 мс/измерение, измерение затухания в кабеле

Разрешение по частоте
500 Гц
Ошибка измерения обратных потерь
Обратные потери от 0 до 15 дБ: ±0,5 дБ

Обратные потери от 15 до 25 дБ: ±1,5 дБ

Обратные потери от 25 до 35 дБ: ±4,0 дБ
Ошибка измерения обратных потерь при величине потерь 14 дБ
±1,5 дБ в интервале от 10 МГц до 6,8 ГГц

±3,0 дБ в интервале от 6,8 ГГц до 7,5 ГГц

±1,0 дБ в интервале от 10 МГц до 6,8ГГц

±2,5 дБ в интервале от 6,8 ГГц до 7,5 ГГц

Диапазон измерений обратных потерь
50 дБ
Устойчивость к помехам
Указанная в технических характеристиках величина ошибки при измерении потерь на отражение достигается при следующих условиях:

Мощность помехи +5 дБм в интервале 800 кГц от частоты измерения

Мощность помехи +5 дБм за пределами интервала 800 кГц от частоты измерения

Диапазон измерений расстояния до дефекта
1 500 м или при затухании в кабеле до 15 дБ в одном направлении, задается пользователем.

Максимальное значение диапазона измерений зависит от коэффициента замедления в кабеле и величины инкремента частоты следующим образом:

Где:

Vp= коэффициент замедления в кабеле относительно скорости света

c = скорость света (в м/с)

Fstart= начальная частота свипирования (в Гц)

Fstop= конечная частота свипирования (в Гц)

N = число выборок за проход

Разрешение при измерении расстояния до дефекта
0,03 м (RSA503A, RG-58 (Vp = 0,66)); 0,01 м (RSA507A, RG-58 (Vp=0.66)), выбирается пользователем

Минимальное разрешение зависит от коэффициента замедления в кабеле и величины инкремента частоты следующим образом:

или

1201 выборка для измерений за проход с использованием планшетного ПК Panasonic Toughpad FZ-G1.

Характеристики и измерения базовой версии ПО SignalVu-PC
Автоматические измерения в составе ПО.
Основные характеристики ПО SignalVu-PC и анализатора спектра RSA507A
Максимальная полоса обзора
40 МГц (в режиме реального времени)

9 кГц – 3 ГГц (в режиме свипирования) (RSA503A)

9 кГц – 7,5 ГГц (в режиме свипирования) (RSA507A)

Максимальное время захвата
1,0 с
Мин. разрешение для сигналов IQ
17,9 нс (полоса захвата 40 МГц)
Таблицы настройки

Таблицы выбора заданных частот, соответствующих каналам передачи сигналов определенных стандартов.

Стандарты сотовой связи: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

Нелицензируемый диапазон ближней радиосвязи: 802.11a/b/j/g/p/n/ac, Bluetooth

Беспроводная телефония: DECT, PHS

Теле- и радиовещание AM, FM, ATSC, DVBT/H, NTSC

Подвижная радиосвязь, пейджеры и другие средства связи: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

Технология DPX отображения спектра
Скорость обработки спектра (разрешение по полосе пропускания — автоматическое, длина диаграммы 801)

≤10 000 точек/с

Разрешение растрового изображения в технологии DPX
201x801
Данные маркеров
Амплитуда, частота, спектральная плотность
Минимальная длительность сигнала для обеспечения вероятности обнаружения 100 %
100 мкс

Полоса обзора: 40 МГц, разрешение по полосе пропускания = 300 кГц (автоматическое)

Из-за неопределенности времени выполнения программ под управлением ОС Microsoft Windows эти характеристики могут не достигаться в случаях, когда используемый ПК сильно нагружен иными исполняемыми задачами

Ширина полосы обзора (непрерывная обработка)
от 1 кГц до 40 МГц
Диапазон изменения частоты положения полосы обзора (качаемой)
До максимальной частоты прибора
Время выдержки на шаг
от 50 мс до 100 с
Обработка диаграммы
Растровое изображение с цветовым кодированием, +пиковое, -пиковое, среднее
Длина диаграммы
801, 2401, 4001, 10401
Диапазон значений разрешения по полосе пропускания (RBW)
от 1 кГц до 4,99 МГц
Технология DPX отображения спектрограмм
Определение параметров диаграммы спектра
+пиковое, -пиковое, среднее (Vсреднеквадратичное)
Длина регистрируемой диаграммы, глубина хранения
801 (60 000 диаграмм)

2 401 (20 000 диаграмм)

4 001 (12 000 диаграмм)

Разрешение по времени на проход
От 1 мс до 6 400 с, выбирается пользователем
Отображение спектра
Диаграммы
Три диаграммы + 1 заданная математически + 1 диаграмма отображаемой спектрограммы
Функции отображения диаграммы
нормальное, среднее (среднеквадратичное напряжение), удержание максимума, удержание минимума, среднее логарифмических значений
Детектор
Среднее (среднеквадратичное напряжение), среднее, пиковое в соответствии с CISPR, +пиковое, -пиковое, выборка
Длина диаграммы спектра
801, 2 401, 4 001, 8 001,10 401, 16 001, 32 001 и 64 001 точек
Диапазон значений разрешения по полосе пропускания (RBW)
От 10 Гц до 8 МГц
Анализ аналоговой модуляции (стандартная функция)
Погрешность демодуляции АМ-сигналов (тип.)
±2%

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 1 кГц / 5 кГц, глубина модуляции от 10 % до 60 %

Уровень входной мощности 0 дБм, опорный уровень 10 дБм, автом. ослабление

Погрешность демодуляции ЧМ-сигналов (тип.)

±1% от полосы обзора

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 400 Гц / 1 кГц

Уровень входной мощности 0 дБм, опорный уровень 10 дБм, автом. ослабление

Погрешность демодуляции ФМ-сигналов (тип.)

±3% от полосы измерения

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 1 кГц / 5 кГц

Уровень входной мощности 0 дБм, опорный уровень 10 дБм, автом. ослабление

Зависимость скорости сканирования спектра от полосы разрешения
Скорость свипирования при полной полосе обзора

5500 МГц/с (полоса разрешения 1 МГц)

5300 МГц/с (полоса разрешения 100 кГц)

3700 МГц/с (полоса разрешения 10 кГц)

950 МГц/с (полоса разрешения 1 кГц)

Измеряется с помощью планшетного компьютера Panasonic ToughPad FZ-G1, процессор Intel® Core™ i5-5300U 2,3 ГГц, ОЗУ 8 ГБ, твердотельный накопитель 256 ГБ, Windows®7 Pro.

На экране отображается только спектр.

Основные характеристики специализированных опций SignalVu-PC
АМ/ЧМ/ФМ и непосредственные измерения звуковых сигналов (SVAxx-SVPC)
Диапазон частот несущей (для модуляции и измерения звуковых сигналов)
от (1/2 × полосы частот анализируемых звуковых сигналов) до максимальной входной частоты
Максимальная полоса обзора звуковых частот
10 МГц
Измерения сигналов с ЧМ (индекс модуляции >0,1)
Мощность несущей, ошибка частоты несущей, звуковая частота, девиация (+пиковая, -пиковая, пик-пик/2, среднеквадратичная), отношение мощности сигнала к сумме мощностей шума и искажений СИНАД, модуляционные искажения, отношение сигнал/шум, суммарные гармонические искажения, суммарные негармонические искажения, фон и шум
Измерения сигналов с АМ
Мощность несущей, звуковая частота, глубина модуляции (+пиковая, -пиковая, пик-пик/2, среднеквадратичная), отношение мощности сигнала к сумме мощностей шума и искажений СИНАД, модуляционные искажения, отношение сигнал/шум, суммарные гармонические искажения, суммарные негармонические искажения, фон и шум
Измерения сигналов с ФМ
Мощность несущей, ошибка частоты несущей, звуковая частота, девиация (+пиковая, -пиковая, пик-пик/2, среднеквадратичная), отношение мощности сигнала к сумме мощностей шума и искажений СИНАД, модуляционные искажения, отношение сигнал/шум, суммарные гармонические искажения, суммарные негармонические искажения, фон и шум
Фильтры звуковых частот

Полоса ФНЧ, кГц: 0,3; 3; 15; 30; 80; 300 и вводимое пользователем значение до 0,9 × полосы звуковых частот

Полоса ФВЧ, Гц: 20; 50; 300; 400; и вводимое пользователем значение до 0,9 × от полосы звуковых частот

Стандартные фильтры: CCITT, псофометрический (C-Message)

Коррекция предыскажений (мкс): 25, 50, 75, 750 и вводимое пользователем значение

Формат файла: задаваемые пользователем пары значений амплитуда-частота в формате .TXT или .CSV. Не более 1 000 пар значений

Рабочие характеристики, типовые значенияУсловия: Если не указано иное, то рабочие характеристики приведены для следующих условий:

Частота модуляции 5 кГц

Глубина AM 50 %

Девиация ФМ 0,628 рад.

 ЧМАМФМУсловия
Погрешность мощности несущейСм. погрешность измерения амплитуды прибора
Погрешность измерения частоты±0,5 Гц + (частота передатчика × погрешность опорной частоты)См. погрешность измерения частоты прибора±0,2 Гц + (частота передатчика × погрешность опорной частоты)Девиация при ЧМ 5 кГц / 100 кГц
Погрешность глубины модуляции±0,2 % + (0,01 × результат измерения)Частота 5 кГц
Глубина 50 %
Погрешность девиации±(1 % × (частота + девиация) + 50 Гц)±100 % × (0,01 + (измеренная частота / 1 МГц))Девиация при ЧМ 100 кГц
Погрешность частоты±0,2 Гц±0,2 Гц±0,2 ГцДевиация при ЧМ 5 кГц / 100 кГц
Остаточный суммарный коэффициент нелинейных искажений THD0,10 %0,16 %0,1 %Девиация при ЧМ 5 кГц / 100 кГц
Частота 1 кГц
Остаточная величина СИНАД43 дБ56 дБ40 дБДевиация при ЧМ 5 кГц
Девиация при ЧМ 100 кГц
Частота 1 кГц
Приложение для измерения сигналов APCO P25 (SV26xx-SVPC)
Измерения
Выходная мощность радиосигнала, погрешность рабочей частоты, спектр модулированного излучения, нежелательное паразитное излучение, коэффициент мощности по соседнему каналу, девиация частоты, точность модуляции, погрешность частоты, глазковая диаграмма, таблица символов, погрешность скорости передачи символов, мощность передатчика и время включения кодера, сквозная задержка передатчика, зависимость девиации частоты от времени, зависимость мощности от времени, анализ переходных процессов в частотной области, пиковое значение коэффициента мощности соседнего логического канала передатчика HCPM, мощность вне слота для логического канала передатчика HCPM, огибающая мощности логического канала передатчика HCPM, синхронизация логических каналов передатчика HCPM, маркеры взаимной корреляции
Точность модуляции, типовая

Для C4FM ≤1,0 %

Для HCPM ≤0,5 %

Для HDQPSK ≤0,25 %

Уровень входного сигнала оптимизирован для повышения точности модуляции.

Приложение для измерения характеристик сигналов Bluetooth (SV27xx-SVPC)
Поддерживаемые стандарты

Режимы: передача на базовой скорости , Bluetooth с низким энергопотреблением, высокоскоростная передача данных (версия 4.1.1)

Типы пакетов: DH1, DH3, DH5 (BR), опорный (LE)

Измерения
Пиковая мощность, средняя мощность, мощность в соседнем канале или маска внутриполосного излучения, ширина полосы пропускания по уровню -20 дБ, погрешность частоты, параметры модуляции, включая ΔF1ср. (11110000), ΔF2ср. (10101010), ΔF2 > 115 кГц, отношение ΔF2/ΔF1, зависимость девиации частоты от времени с измерением данных на уровне пакетов и октетов, несущая частота f0, смещение частоты (в преамбуле и в области передаваемых данных), максимальное смещение частоты, уход частоты f1-f0, максимальная скорость ухода частоты fn-f0 и fn-fn-5, таблица смещений центральных частот и таблица ухода частот, таблица символов с цветовым кодированием, информация декодированных заголовков пакетов, глазковая диаграмма, квадратурная (или так называемая звездная) диаграмма
Выходная мощность (BR и LE), типовое среднее значение

Поддерживаемые измерения: средняя мощность, пиковая мощность

Уровень неопределенности — см. номинальные значения амплитуды и неравномерности АЧХ прибора

Диапазон измерений: уровень сигнала >–70 дБм

Характеристики модуляции, типовое среднее значение

Поддерживаемые измерения: ΔF1ср., ΔF2ср., ΔF2ср./ ΔF1ср., ΔF2макс % >=115 кГц (на базовой скорости), ΔF2макс % >=115 кГц (с низким энергопотреблением)

Величина девиации ±280 кГц

Погрешность девиации (по уровню 0 дБм):

<2 кГц1+ погрешность прибора по частоте (базовая скорость)

<3 кГц1+ погрешность прибора по частоте (с низким энергопотреблением)

Диапазон измерений: номинальная частота канала ±100 кГц

Допустимое начальное отклонение несущей частоты (на базовой скорости BR и при низком энергопотреблении LE), типовое среднее

Погрешность измерения (по уровню 0 дБм) <1 кГц2+ погрешность прибора по частоте

Диапазон измерений: номинальная частота канала ±100 кГц

Уход несущей частоты (на базовой скорости BR и при низком энергопотреблении LE), типовое среднее значение

Поддерживаемые измерения: максимальное смещение, уход частоты f1- f0, максимальный уход fn-f0, максимальный уход fn-fn-5(на базовой скорости BR и при низком энергопотреблении LE за 50 мкс)

Погрешность измерения <1 кГц + погрешность прибора по частоте

Диапазон измерений: номинальная частота канала ±100 кГц

Внутриполосное излучение или подавление мощности в соседнем канале ACPR (на базовой скорости BR и при низком энергопотреблении LE)

Уровень неопределенности — см. номинальные значения амплитуды и неравномерности АЧХ прибора

1При номинальном уровне мощности 0 дБм

2При номинальном уровне мощности 0 дБм

Общий анализ цифровых видов модуляции (SVMxx-SVPC)
Форматы модуляции
BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, π/2DBPSK, DQPSK, π/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK, SOQPSK, 16-APSK, 32-APSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM
Глубина анализа
До 81 000 выборок
Измерительный фильтр
Квадратный корень приподнятого косинуса, приподнятый косинус, гауссов, прямоугольный, соответствующий IS-95 TX_MEA, IS-95 базовый TXEQ_MEA, без фильтрации
Эталонный фильтр
Гауссов, приподнятый косинус, прямоугольный, соответствующий IS-95 REF, без фильтрации
Коэффициент избирательности фильтра
α:от 0,001 до 1, с шагом 0,001
Измерения
Квадратурная (звездная) диаграмма, зависимость демодулированных сигналов I&Q от времени, зависимость модуля вектора ошибок (EVM) от времени, глазковая диаграмма, зависимость девиации частоты от времени, зависимость модуля вектора ошибок (EVM) от времени, зависимость ошибки фазы от времени, качество сигнала, таблица символов, решетчатая диаграмма
Максимальная скорость передачи символов
240 млн символов в секунду

Модулированный сигнал должен полностью находиться в полосе регистрации

Адаптивный эквалайзер
Линейный, адаптивный, упреждающий эквалайзер с коэффициентом адаптации и настраиваемой скоростью сходимости. Поддерживаемые типы модуляции: BPSK, QPSK, OQPSK, DQPSK, π/2DBPSK, π/4DQPSK, 8PSK, D8SPK, D16PSK, 16/32/64/128/256-QAM, 16/32-APSK
Остаточная величина модуля вектора ошибки EVM для модуляции QPSK (центральная частота 2 ГГц), типовое среднее

0,6 % (Скорость передачи символов 100 кГц)

0,8 % (Скорость передачи символов 1 МГц)

0,8 % (Скорость передачи символов 10 МГц)

0,8 % (Скорость передачи символов 30 МГц)

Длина измерения 400 символов, усреднение по 20 измерениям, нормируется по величине максимальной амплитуды символа

Остаточная величина модуля вектора ошибки EVM для модуляции 256 QAM (центральная частота 2 ГГц), типовое среднее

0,6 % (Скорость передачи символов 10 МГц)

0,7 % (Скорость передачи символов 30 МГц)

Длина измерения 400 символов, усреднение по 20 измерениям, нормируется по величине максимальной амплитуды символа

РЧ-измерения нисходящего канала LTE (SV28xx-SVPC)
Поддерживаемые стандарты

3GPP TS 36.141, версия 12.5

Поддерживаемые форматы кадров

FDD (с частотным разделением) и TDD (с временным уплотнением)

Поддерживаемые измерения и виды отображения
Коэффициент утечки мощности в соседний канал (ACLR), спектральная маска излучения (SEM), мощность в канале, занимаемая полоса частот, зависимость мощности от времени для отображения отключения передатчика сигналов с временным уплотнением (TDD) и квадратурная (звездная) диаграмма LTE первичного сигнала синхронизации и вторичного сигнала синхронизации с идентификатором соты, идентификатор группы, идентификатор сектора и погрешность частоты
ACLR с полосами E-UTRA (типовое, с коррекцией шума)

Первый соседний канал 60 дБ (RSA507A)

Второй соседний канал 62 дБ (RSA507A)

Пеленгация и измерение уровней сигналов (MAPxx-SVPC)
Поддерживаемые типы карт
Pitney Bowes MapInfo (*.mif), растровый (*.bmp), Open Street Maps (.osm)
Сохранение результатов измерений
Файлы данных измерений (экспортированные результаты)
Файл карты, используемый для измерений
Файл Google Earth KMZ
Загружаемые файлы с результатами измерений (файлы с трассами и наборами настроек)
Файлы MIF/MID, совместимые с MapInfo
Измерения характеристик импульсных сигналов (SVPxx-SVPC)
Измерения (номинальные)
Каскадная диаграмма Pulse-Ogram™ отображает зависимость амплитуды от времени и спектр каждого импульса для множества зарегистрированных сегментов. Частота импульсов, девиация частоты, средняя мощность при включении, пиковая мощность, средняя передаваемая мощность, длительность импульса, время нарастания сигнала, время спада, интервал повторения (в секундах), интервал повторения (в Гц), коэффициент заполнения (в %), коэффициент заполнения (относительный), уровень пульсаций (в дБ), уровень пульсаций (в %), спад вершины (в дБ), спад вершины (в %), величина выброса (в дБ), величина выброса (в %), разность частот последовательности входных и опорных импульсов, разность фаз входных и опорных импульсов, разность частот импульсов, разность фаз импульсов, среднеквадратичная ошибка по частоте, максимальная ошибка по частоте, среднеквадратичная ошибка по фазе, максимальная ошибка по фазе, девиация частоты, девиация фазы, реакция на единичный импульс (в дБ), реакция на единичный импульс (во времени), отметка времени.
Минимальная обнаруживаемая длительность импульса, типовая
150 нс
Среднее значение мощности при включении при температуре от 18 до 28 °C, типовое

±0,4 дБ + абсолютная погрешность по амплитуде

Для импульсов длительностью 300 нс и более, с коэффициентом заполнения от 0,5 до 0,001 и отношением сигнал/шум ≥30 дБ

Коэффициент заполнения, типовой
±0,2 % от измеренного

Для импульсов длительностью 450 нс и более, с коэффициентом заполнения от 0,5 до 0,001 и отношением сигнал/шум ≥30 дБ

Средняя передаваемая мощность, типовое значение

±0,5 дБ + абсолютная погрешность по амплитуде

Для импульсов длительностью 300 нс и более, с коэффициентом заполнения от 0,5 до 0,001 и отношением сигнал/шум ≥30 дБ

Пиковая мощность в импульсе, типовое значение

±1,2 дБ + абсолютная погрешность по амплитуде

Для импульсов длительностью 300 нс и более, с коэффициентом заполнения от 0,5 до 0,001 и отношением сигнал/шум ≥30 дБ

Длительность импульса, типовое значение

±0,25 % от измеренной

Для импульсов длительностью 450 нс и более, с коэффициентом заполнения от 0,5 до 0,001 и отношением сигнал/шум ≥30 дБ

Измерения сигналов WLAN 802.11a/b/g/j/p (SV23xx-SVPC)
Измерения
Зависимость мощности сигнала WLAN от времени, таблица символов WLAN, констелляционная диаграмма WLAN, маска излучаемого спектра, зависимость EVM от символа (или времени), несущей (или частоты), зависимость ошибки амплитуды/фазы от символа (или времени), поднесущей (или частоты), зависимость частотной характеристики канала от символа (или времени), поднесущей (или частоты), зависимость неравномерности спектра от символа (или времени), от поднесущей (или частоты)
Остаточная EVM для сигналов стандарта 802.11a/g/j (OFDM), 64-QAM) (тип.)

2,4 ГГц, полоса пропускания 20 МГц: -39 дБ

5,8 ГГц, полоса пропускания 20 МГц: -38 дБ

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 20 пакетам, в каждом пакете ≥16 символов

Остаточная EVM для сигналов стандарта 802.11b, CCK-11 (тип.)

2,4 ГГц, 11 Мбит/с: 1.3 %

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 1000 посылок, BT = .61

Измерения сигналов WLAN 802.11n (SV24xx-SVPC)
Измерения
Зависимость мощности сигнала WLAN от времени, таблица символов WLAN, констелляционная диаграмма WLAN, маска излучаемого спектра, зависимость EVM от символа (или времени), несущей (или частоты), зависимость ошибки амплитуды/фазы от символа (или времени), поднесущей (или частоты), зависимость частотной характеристики канала от символа (или времени), поднесущей (или частоты), зависимость неравномерности спектра от символа (или времени), от поднесущей (или частоты)
EVM для сигналов стандарта 802.11n, 64-QAM (тип.)

2,4 ГГц, полоса пропускания 40 МГц: -38 дБ

5,8 ГГц, полоса пропускания 40 МГц: -38 дБ

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 20 пакетам, в каждом пакете ≥16 символов

Измерения сигналов WLAN 802.11ac (SV25xx-SVPC)
Измерения
Зависимость мощности сигнала WLAN от времени, таблица символов WLAN, констелляционная диаграмма WLAN, маска излучаемого спектра, зависимость EVM от символа (или времени), несущей (или частоты), зависимость ошибки амплитуды/фазы от символа (или времени), поднесущей (или частоты), зависимость частотной характеристики канала от символа (или времени), поднесущей (или частоты), зависимость неравномерности спектра от символа (или времени), от поднесущей (или частоты)
EVM для сигналов стандарта 802.11ac, 256-QAM (тип.)

5,8 ГГц, полоса пропускания 40 МГц: -38 дБ

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 20 пакетам, в каждом пакете ≥16 символов

Порты ввода/вывода
Входы, выходы и интерфейсы
Вход РЧ-сигнала
Гнездовой разъем типа N
Вход внешнего опорного сигнала частоты
Гнездовой разъем типа BNC
Входной сигнал запуска и синхронизации
Гнездовой разъем типа BNC
Выходной сигнал следящего генератора
Гнездовой разъем типа N
Антенна GPS
Гнездовой разъем типа SMA
USB-порт устройства
USB 3.0 — тип A
Светодиодный индикатор состояния USB-соединения

Светодиодный индикатор, двухцветный (красно-зеленый)

Состояния светодиодов:

Постоянно горит красным светом: подача питания через USB-порт или сброс настроек

Постоянно горит зеленым светом: прибор инициализирован, готов к использованию

Мигающий зеленый: передача данных на центральный ПК

Светодиодный индикатор состояния заряда батареи

Светодиодный индикатор, зеленый цвет

Состояния светодиодов:

Мигающий зеленый: Подключение внешнего источника питания, зарядка батареи

Выкл. — внешний источник питания не подключен или батарея полностью заряжена

Требования к установке оборудования
Максимальная рассеиваемая мощность (при полной нагрузке)

Не более 15 Вт. Макс. потребляемый ток 0,2 А при напряжении 90 В.

Бросок тока при включении

Не более 2 A (пик.), при +25 °C в течение не более 5 периодов частоты сети, включение после пребывания в отключенном состоянии не менее 30 с.

Зазоры для охлаждения

Сверху и снизу

25,4 мм

С боковых сторон

25,4 мм

Сзади: 25,4 мм

Вход внешнего источника питания постоянного тока
Напряжение
18 В
Диапазон напряжения питания

Рабочее: от +12 до +19,95 В

Зарядка батареи: от +17,5 до +19,95 В

Тип разъема

Вилка 2,5 мм

Центральный контакт: положительный

Наружный контакт: отрицательный

Выход сетевого адаптера

18 В ± 5%, 5 A (не более 90 Вт)

Центральный контакт: положительный

Наружный контакт: отрицательный

Батарея
Номинальное напряжение
14,4 В
Номинальная емкость
6140 мА-час
Технология батареи
Литий-ионная батарея со встроенным контроллером, совместимая с интерфейсом SMBus.
Время работы от батареи
4 часа непрерывной работы
Рабочая температура батареи
Работа (разряд) 1: от -10 до +45 °C 2
Зарядка: от 0 до +45 ℃
Срок хранения батареи
2 года при ном. температуре +20 °C
Макс. срок хранения батареи между зарядками: 10 месяцев при температуре +20 °C

1Перед работой при температуре -10 °C рекомендуется включить прибор при комнатной температуре.

2Зависит от тока разряда и условий рассеяния тепла; фактический нижний предел может быть ниже.

Габариты и масса
Габариты и масса
Ширина
299,1 мм
Высота
67,3 мм
Глубина
271,3 мм
Масса нетто
2,54 кг без батареи, 2,99 кг с батареей
Условия окружающей среды и нормы безопасности
Температура
Без батареи

Работа: от -10 до +55 °C

Хранение: от -51 до +71 °C

С установленной батареей
Работа (разряд)1 : от -10 до +45 °C2

Зарядка: от 0 до +45 ℃

Относительная влажность
Без батареи

Согласно стандарту MIL-PRF-28800F, класс 2

Работа:

от 5 до 95±5% при температуре от +10 до +30 °C

от 5 до 75±5% при температуре от +30 до +40 ºC

от 5 до 45±5% при температуре от +40 до +55 ºC

При температуре менее +10 °C (без образования конденсата) относительная влажность не регламентируется

С установленной батареей

Работа:

от 5 до 95% при температуре от +10 до +30 °C

от 5 до 45 % при температуре от +30 до +50 ºC

При температуре менее +10 °C (без образования конденсата) относительная влажность не регламентируется

Высота над уровнем моря
Работа

до 5000 м

Хранение

до 15240 м

Введите краткое описание вашей концепции (опция).

Внешние воздействия
Тест на защиту от брызг, работа и хранение
Отсутствие опасности поражения током после проведения теста на защиту от брызг в отключенном состояннии согласно IEC529, степень защиты IP52
Тест на устойчивость к пыли, работа и хранение
Методика проведения теста согласно IEC529, степень защиты IP52, условия испытания 13.4 и 13.5.
Испытания воздействия солевого тумана на конструктивные элементы
Стандарт MIL-STD-810, методика 509.1, процедура 1
Динамические воздействия
Вибрация
Работа

Испытания на случайные вибрации, класс 2 Tektronix, ускорение 2,66 g (ср.кв.): от 5 до 500 Гц, 3 оси, 10 мин. по каждой оси

Хранение

Согласно стандарту MIL-PRF-28800F, класс 2

0,030 g2/Гц, от 10 до 500 Гц, 3 оси, 30 минут по каждой оси (общая продолжительность 90 минут)

Удары
Работа
Методика тестирования согласно стандарту MIL-PRF-28800F 1-4
Хранение
Превышает требования стандарта MIL-PRF-28800F
Эксплуатация и транспортировка
Установка на рабочем столе

Согласно стандарту MIL-PRF-28800F, класс 2

Удары при транспортировке, в выключенном состоянии
Согласно стандарту MIL-PRF-28800F, класс 2
Удар при свободном падении, в выключенном состоянии
высота 0,8 м
Измерение потерь на отражение, расстояния до дефекта, затухания в кабеле
Измерение потерь на отражение, расстояния до дефекта, затухания в кабеле
Измеряемые величины
Потери на отражение, затухание в кабеле, расстояние до дефекта
Диапазон частот
от 10 МГц до 3 ГГц (RSA503A)

от 10 МГц до 7,5 ГГц (RSA507A)

Скорость свипирования1
5 мс/измерение, измерение потерь на отражение

5 мс/измерение, измерение расстояния до дефекта

5 мс/измерение, измерение затухания в кабеле

Разрешение по частоте
500 Гц
Ошибка измерения обратных потерь
Обратные потери от 0 до 15 дБ: ±0,5 дБ

Обратные потери от 15 до 25 дБ: ±1,5 дБ

Обратные потери от 25 до 35 дБ: ±4,0 дБ
Ошибка измерения обратных потерь при величине потерь 14 дБ
±1,5 дБ в интервале от 10 МГц до 6,8 ГГц

±3,0 дБ в интервале от 6,8 ГГц до 7,5 ГГц

±1,0 дБ в интервале от 10 МГц до 6,8ГГц

±2,5 дБ в интервале от 6,8 ГГц до 7,5 ГГц

Диапазон измерений обратных потерь
50 дБ
Устойчивость к помехам
Указанная в технических характеристиках величина ошибки при измерении потерь на отражение достигается при следующих условиях:

Мощность помехи +5 дБм в интервале 800 кГц от частоты измерения

Мощность помехи +5 дБм за пределами интервала 800 кГц от частоты измерения

Диапазон измерений расстояния до дефекта
1 500 м или при затухании в кабеле до 15 дБ в одном направлении, задается пользователем.

Максимальное значение диапазона измерений зависит от коэффициента замедления в кабеле и величины инкремента частоты следующим образом:

Где:

Vp= коэффициент замедления в кабеле относительно скорости света

c = скорость света (в м/с)

Fstart= начальная частота свипирования (в Гц)

Fstop= конечная частота свипирования (в Гц)

N = число выборок за проход

Разрешение при измерении расстояния до дефекта
0,03 м (RSA503A, RG-58 (Vp = 0,66)); 0,01 м (RSA507A, RG-58 (Vp=0.66)), выбирается пользователем

Минимальное разрешение зависит от коэффициента замедления в кабеле и величины инкремента частоты следующим образом:

или

1201 выборка для измерений за проход с использованием планшетного ПК Panasonic Toughpad FZ-G1.

Информация для заказа

Модели
Серия RSA500A
Серия RSA500A

USB-анализатор спектра реального масштаба времени с полосой регистрируемых сигналов 40 МГц

Для использования приборов RSA500 требуется ПК под управлением 64-разрядной ОС Windows 7, Windows 8/8.1 или Windows 10. Для работы RSA500 требуется подключение через USB 3.0. Для установки программного обеспечения SignalVu-PC на ПК требуется 8 ГБ оперативной памяти и 20 ГБ свободного пространства на жестком диске. Для использования всех функций реального времени RSA500 требуется процессор 4-го поколения Intel Core i7. Возможно использование процессоров с меньшей производительностью; при этом характеристики производительности в реальном масштабе времени также снижаются. Для сохранения потоковых данных ПК должен иметь накопитель, пригодный для записи данных потока на скорости до 300 МБ/с.

В комплекте: кабель USB 3.0 (2 м), соединение типа A-A, с фиксацией винтом, наплечный ремень, сумка для переноски (с отсеками для прибора, планшетного ПК, принадлежностей), краткое руководство пользователя (отпечатанное), крышки соединителей, литий-ионная перезаряжаемая аккумуляторная батарея WFM200BA, адаптер переменного тока, шнур питания (см. варианты исполнения шнуров питания), USB-накопитель с файлами программного обеспечения SignalVu-PC, API и документации.

Модель Описание
RSA503A USB-анализатор спектра реального масштаба времени, диапазон от 9 кГц до 3,0 ГГц, полоса регистрируемых сигналов 40 МГц
Дополнение 04  Следящий генератор, диапазон 10 МГц – 3,0 ГГц
Исполнение CTRL-G1-B Переносной контроллер, для сетей питания Бразилии, см. перечень стран для получения информации о доступности
Дополнение FZ-G1 Переносной контроллер, для сетей питания Китая, см. перечень стран для получения информации о доступности
Исполнение CTRL-G1-E Переносной контроллер, для сетей питания стран Европы, см. перечень стран для получения информации о доступности
Исполнение CTRL-G1-I Переносной контроллер, для сетей питания Индии, см. перечень стран для получения информации о доступности
Исполнение CTRL-G1-N Переносной контроллер, для сетей питания стран Северной Америки, см. перечень стран для получения информации о доступности
Исполнение CTRL-G1-U Переносной контроллер, для сетей питания Великобритании, см. перечень стран для получения информации о доступности
RSA507A USB-анализатор спектра реального масштаба времени, диапазон 9 кГц – 7,5 ГГц, полоса регистрируемых сигналов 40 МГц
Дополнение 04  Следящий генератор, диапазон от 10 МГц до 7,5 ГГц
Исполнение CTRL-G1-B Переносной контроллер, для сетей питания Бразилии, см. перечень стран для получения информации о доступности
Дополнение FZ-G1 Переносной контроллер, для сетей питания Китая, см. перечень стран для получения информации о доступности
Исполнение CTRL-G1-E Переносной контроллер, для сетей питания стран Европы, см. перечень стран для получения информации о доступности
Исполнение CTRL-G1-I Переносной контроллер, для сетей питания Индии, см. перечень стран для получения информации о доступности
Исполнение CTRL-G1-N Переносной контроллер, для сетей питания стран Северной Америки, см. перечень стран для получения информации о доступности
Исполнение CTRL-G1-U Переносной контроллер, для сетей питания Великобритании, см. перечень стран для получения информации о доступности
RSA500TRANSIT Жесткий футляр для транспортировки анализатора спектра реального масштаба времени серии RSA500 с отсеком для планшетного ПК и принадлежностей
Опции
RSA500A Кабель питания
Опция A0
Вилка питания для сетей Северной Америки (115 В, 60 Гц)
Опция A1
Вилка питания для сетей Европы (220 В, 50 Гц)
Опция A2
Вилка питания для сетей Великобритании (240 В, 50 Гц)
Опция A3
Вилка питания для сетей Австралии (240 В, 50 Гц)
Опция A4
Северная Америка (240 В, 50 Гц)
Опция A5
Вилка питания для сетей Швейцарии (220 В, 50 Гц)
Опция A6
Вилка питания для сетей Японии (100 В, 50/60 Гц)
Опция A10
Вилка питания для сетей Китая (50 Гц)
Опция A11
Вилка питания для сетей Индии (50 Гц)
Опция A12
Вилка питания для сетей Бразилии (60 Гц)
Опция A99
Шнур электропитания отсутствует
Руководство пользователя для RSA500
Опция L0
Руководство на английском языке
Опция L1
Руководство на французском языке
Опция L2
Руководство на итальянском языке
Опция L3
Руководство на немецком языке
Опция L4
Руководство на испанском языке
Опция L5
Руководство на японском языке
Опция L6
Руководство на португальском языке
Опция L7
Руководство на китайском языке (упрощенное письмо)
Опция L8
Руководство на китайском языке (традиционное письмо)
Опция L9
Руководство на корейском языке
Опция L10
Руководство на русском языке
RSA500A Сервисные опции1
Опция C3
Услуги по калибровке в течение 3 лет
Опция C5
Услуги по калибровке в течение 5 лет
Опция D1
Протокол с данными калибровки
Опция D3
Протокол с данными калибровки за 3 года (с опцией C3)
Опция D5
Протокол с данными калибровки за 5 лет (с опцией C5)
Опция R5
Ремонт в течение 5 лет (включая гарантийное обслуживание)

1Недоступны при использовании опций планшета.

Гарантийные обязательства
  • Гарантийный срок на анализаторы серии RSA500: 3 года.
  • Планшетный компьютер FZ-G1: Трехлетняя гарантия бизнес-класса (обеспечивается региональным отделением Panasonic).
  • Антенна Alaris DF-A0047: годовая гарантия, предоставляемая Alaris в Южной Африке. Обслуживание и калибровка обеспечиваются Alaris.
Планшетный ПК
Планшетные ПК, заказываемые отдельно

При заказе отдельно ПК Panasonic FZ-G1 может поставляться в следующих конфигурациях. См. список дополнений RSA500 при необходимости заказать контроллер дополнительно. Дополнение FZ-G1 можно приобрести у Tektronix лишь в некоторых географических зонах как указано в информации для заказа ниже.

Модель Описание Доступны в странах
FZ-G1-N Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром. Канада, Колумбия, Эквадор, Мексика, Филиппины, Сингапур, Соединенные штаты
FZ-G1F Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром. Китай
FZ-G1-I Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром. Индия
FZ-G1-E Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром. Австрия, страны Балтии, Бельгия, Босния, Болгария, Чили, Хорватия, Чешская республика, Дания, Финляндия, Франция, Германия, Греция, Венгрия, Индонезия, Ирландия, Италия, Нидерланды, Норвегия, Польша, Португалия, Румыния, Словакия, Словения, Южная Африка, Испания, Швеция, Таиланд, Турция
FZ-G1-U Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром. Египет, Кения, Малайзия, Великобритания
FZ-G1-B Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром. Бразилия
FZ-G1-J Контроллер для USB анализаторов спектра, Panasonic ToughPad FZ-G1. Включает планшетный ПК, батарею, цифровую ручку со шнуром, зарядное устройство для батареи с сетевым шнуром. Япония
Принадлежности для Panasonic FZ-G1
Модель Описание
FZ-VZSU84U 1Литий-ионная батарея стандартной емкости
FZ-VZSU88U1Батарея с увеличенным сроком службы для Panasonic ToughPad FZ-G1
FZ-BNDLG1BATCHRG9Зарядное устройство для FZ-G1 в комплекте. 1 зарядное устройство и 1 адаптер
CF-LNDDC1209Автомобильный адаптер Lind 120 Вт, вход 12-32 В для планшетного ПК Tough Pad и RSA500A
TBCG1AONL-P Panasonic Toughmate всегда в футляре для FZ-G1
TBCG1XSTP-P Футляр Infocase Toughmate X-strap для Panasonic FZ-G1

1Недоступен в Китае, Гонконге, Макао или в Монголии

Лицензии
Программные модули ПО SignalVu-PC для специализированных задач
Лицензия на приложение Описание
SVANL-SVPC Анализ АМ/ЧМ/ФМ/сигналов звуковой частоты — лицензия на определенный компьютер
SVAFL-SVPC Анализ АМ/ЧМ/ФМ/сигналов звуковой частоты — «плавающая» лицензия
SVTNL-SVPC Измерения времени стабилизации (частоты и фазы) — лицензия на определенный компьютер
SVTFL-SVPC Измерения времени стабилизации (частоты и фазы) — «плавающая» лицензия
SVMNL-SVPC Общий анализ модуляции при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер
SVMFL-SVPC Общий анализ модуляции при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия
SVPNL-SVPC Анализ импульсов при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер
SVPFL-SVPC Анализ импульсов при использовании анализатора с полосой пропускания регистрируемых сигналов ≤40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия
SVONL-SVPC Гибкий анализ сигналов с ортогональным частотным разделением каналов (OFDM) — лицензия на определенный компьютер
SVOFL-SVPC Гибкий анализ сигналов с ортогональным частотным разделением каналов (OFDM) — «плавающая» лицензия
SV23NL-SVPC Измерение параметров беспроводных сетей WLAN 802.11a/b/g/j/p — лицензия на определенный компьютер
SV23FL-SVPC Измерение параметров беспроводных сетей WLAN 802.11a/b/g/j/p — «плавающая» лицензия
SV24NL-SVPC Измерение параметров беспроводных сетей WLAN 802.11n (требуется SV23) — лицензия на определенный компьютер
SV24FL-SVPC Измерение параметров беспроводных сетей WLAN 802.11n (требуется SV23) — «плавающая» лицензия
SV25NL-SVPC Прикладной модуль для измерения характеристик беспроводных сетей WLAN 802.11ac при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц (требуется SV23 и SV24) или комбинированного цифрового осциллографа — лицензия на определенный компьютер
SV25FL-SVPC Прикладной модуль для измерения характеристик беспроводных сетей WLAN 802.11ac при использовании анализатора с полосой пропускания регистрируемых сигналов ≤40 МГц (требуется SV23 и SV24) или комбинированного цифрового осциллографа — «плавающая» лицензия
SV26NL-SVPC Прикладной модуль для измерения характеристик беспроводных сетей APCO P25 — лицензия на определенный компьютер
SV26FL-SVPC Прикладной модуль для измерения характеристик беспроводных сетей APCO P25 — «плавающая» лицензия
SV27NL-SVPC Измерения характеристик сигналов Bluetooth при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер
SV27FL-SVPC Измерения характеристик сигналов Bluetooth при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия
MAPNL-SVPC Привязка измерений к координатам на карте — лицензия на определенный компьютер
MAPFL-SVPC Привязка измерений к координатам на карте — «Плавающая» лицензия
SV56NL-SVPC Воспроизведение записанных файлов — лицензия на определенный компьютер
SV56FL-SVPC Воспроизведение записанных файлов — «плавающая» лицензия
SV60NL-SVPC Измерение потерь на отражение, КСВН, затухания в кабеле, расстояния до дефекта — лицензия на определенный компьютер
SV60FL-SVPC Измерение потерь на отражение, КСВН, затухания в кабеле, расстояния до дефекта — «плавающая» лицензия
CONNL-SVPC Непосредственное подключение и связь в реальном масштабе времени ПК с ПО SignalVu-PC и комбинированными осциллографами серии MDO4000B — лицензия на определенный компьютер
CONFL-SVPC Непосредственное подключение и связь в реальном масштабе времени ПК с ПО SignalVu-PC с комбинированными осциллографами серии MDO4000B — «плавающая» лицензия
SV2CNL-SVPC Прикладной модуль для измерения характеристик беспроводных сетей WLAN 802.11a/b/g/j/p/n/ac и связи с MDO4000B в реальном масштабе времени при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц — лицензия на определенный компьютер
SV2CFL-SVPC Прикладной модуль для измерения характеристик беспроводных сетей WLAN 802.11a/b/g/j/p/n/ac и связи с MDO4000B в реальном масштабе времени при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц — «плавающая» лицензия
SV28NL-SVPC Прикладной модуль для измерения РЧ характеристик нисходящего канала LTE при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер
SV28FL-SVPC Прикладной модуль для измерения РЧ характеристик нисходящего канала LTE при использовании анализатора с полосой пропускания регистрируемых сигналов ≤40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия
SV54NL-SVPC Прикладной модуль для мониторинга и классификации сигналов — лицензия на определенный компьютер
SV54FL-SVPC Прикладной модуль для мониторинга и классификации сигналов — «плавающая» лицензия
SV60NL-SVPC Прикладной модуль для измерения потерь на отражение, расстояния до дефекта, КСВН, затухания в кабеле — лицензия на определенный компьютер (требуется дополнение 04 для приборов серии RSA500A/600A)
SV60FL-SVPC Прикладной модуль для измерения потерь на отражение, расстояния до дефекта, КСВН, затухания в кабеле — «плавающая» лицензия (требуется дополнение 04 для приборов серии RSA500A/600A)
SV30NL-SVPC Прикладной модуль для измерения характеристик беспроводных сетей WiGig 802.11ad — Лицензия на определенный компьютер (только для анализа в режиме оффлайн)
SV30FL-SVPC Прикладной модуль для измерения характеристик беспроводных сетей WiGig 802.11ad — «плавающая» лицензия (только для анализа в режиме оффлайн)
EDUFL-SVPC Версия всех модулей ПО SignalVu-PC только для обучения— «плавающая» лицензия
Рекомендуемые принадлежности
Принадлежности для следящего генератора

Имеются разнообразные комплекты для калибровки и фазостабильные кабели для следящих генераторов RSA500 при использовании их с дополнительным программным обеспечением для измерения характеристик кабелей и антенны.

CALOSLNM
Комплект «три в одном» для калибровки в режимах: разомкнутом, короткозамкнутом, под нагрузкой, 0—6 ГГц, соединитель типа N (вилка), 50 Ом
CALOSLNF
Комплект «три в одном» для калибровки в режимах: разомкнутом, короткозамкнутом, под нагрузкой, 0—6 ГГц, соединитель типа N (розетка), 50 Ом
CALOSLNF
Комплект «три в одном» для калибровки в режимах: разомкнутом, короткозамкнутом, под нагрузкой, 0—6 ГГц, соединитель типа 7/16 DIN (вилка)
CALOSL716F
Комплект «три в одном» для калибровки в режимах: разомкнутом, короткозамкнутом, под нагрузкой, 0—6 ГГц, соединитель типа 7/16 DIN (розетка)
CALSOLT35F
Комплект «четыре в одном» для калибровки в режимах: короткозамкнутом, разомкнутом, под нагрузкой, проходном, 13 ГГц, соединитель — гнездо 3,5 мм
CALSOLT35M
Комплект «четыре в одном» для калибровки в режимах: разомкнутом, короткозамкнутом, под нагрузкой, проходном, 13 ГГц, соединитель — штекер 3,5 мм
CALSOLTNF
Комплект «четыре в одном» для калибровки в режимах: короткозамкнутом, разомкнутом, под нагрузкой, проходном, 9 ГГц, соединитель типа N (розетка)
CALSOLTNM
Комплект «четыре в одном» для калибровки в режимах: короткозамкнутом, разомкнутом, под нагрузкой, проходном, 9 ГГц, соединитель типа N (вилка)
CALSOLT716F
Комплект «четыре в одном» для калибровки в режимах: короткозамкнутом, разомкнутом, под нагрузкой, проходном, 6 ГГц, соединитель типа 7/16 (розетка)
CALSOLT716M
Комплект «четыре в одном» для калибровки в режимах: короткозамкнутом, разомкнутом, под нагрузкой, проходном, 6 ГГц, соединитель типа 7/16 (вилка)
012-1745-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (розетка), 5 футов или 1,5 м
012-1746-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (вилка), 5 футов или 1,5 м
012-1747-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (розетка), 60 см
012-1748-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (розетка), 3,28 фута или 1 м
012-1749-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (розетка), 5 футов или 1,5 м
012-1750-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (вилка), 3,28 фута или 1 м
012-1751-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (вилка), 5 футов или 1,5 м
012-1752-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (вилка), 60 см (23,6 дюйма)
012-1753-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (розетка), 60 см (23,6 дюйма)
012-1754-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (розетка), 3,28 фута или 1 м
012-1755-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (розетка), 5 футов или 1,5 м
012-1756-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (вилка), 3,28 фута или 1 м
012-1757-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (вилка), 5 футов или 1,5 м
012-1758-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (вилка), 60 см (23,6 дюйма)
012-1759-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (розетка), 3,28 фута или 1 м
012-1760-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (розетка), 5 футов или 1,5 м
012-1761-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (розетка), 60 см (23,6 дюйма)
012-1762-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (вилка), 60 см (23,6 дюйма)
012-1763-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (вилка), 3,28 фута или 1 м
012-1764-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (вилка), 5 футов или 1,5 м
012-1765-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (розетка), 60 см (23,6 дюйма)
012-1766-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (розетка), 3,28 фута или 1 м
012-1767-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (вилка), 3,28 фута или 1 м
012-1768-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (вилка), 60 см (23,6 дюйма)
012-1769-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (розетка), 60 см (23,6 дюйма)
012-1770-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (розетка), 3,28 фута или 1 м
012-1771-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (розетка), 5 футов или 1,5 м
012-1772-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (вилка), 60 см (23,6 дюйма)
012-1773-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (вилка), 3,28 фута или 1 м
012-1774-00
Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (вилка), 5 футов или 1,5 м
