Программное обеспечение LabView SignalExpress™

Техническое описание

Tektronix больше не продаёт продукты из этого технического описания.
Посмотреть бывшее в употреблении оборудование для тестирования Tektronix Encore.
Просмотреть информацию о технической поддержке и гарантии для этих продуктов.

Загрузить техническое описание
Дополнительные сведения

Читать на веб-сайте:

Техническое описание

Позволяет управлять осциллографами серий DPO/DSA70000, MSO70000, DPO7000, MSO/DPO5000, MDO4000, MSO/DPO4000, MSO/DPO3000, MSO/DPO2000, TDS3000, TDS2000, TPS2000 и TDS1000, генераторами сигналов произвольной формы и стандартных функций AFG3000, мультиметрами DMM4000, источниками питания PWS4000 и частотомерами/измерителями временных интервалов FCA/MCA3000.

Возможности и преимущества
  • Быстрая подготовка к измерениям благодаря интуитивному графическому интерфейсу, поддерживающему функцию перетаскивания мышью и не требующему никакого программирования.
  • Построение трендов
  • Регистрация данных
  • Расширенные функции анализа и документирования
  • Быстрый и простой импорт результатов моделирования и сравнение их на экране с реальными результатами
  • Автоматическое свипирование по частоте
  • Тестирование по предельным значениям
  • Подключение нескольких приборов и управление ими из одной программной среды




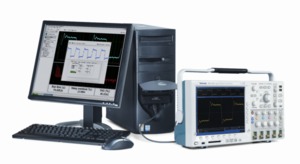

Повысьте производительность с помощью самого удачного в отрасли решения для подключения приборов к ПК

Настройка контрольно-измерительных приборов для сопряжения с работающим на ПК программным обеспечением часто бывает связана с множеством проблем. Вот почему компании Tektronix и National Instruments объединились и создали версию National Instruments LabVIEW SignalExpress™ для Tektronix – ПО для интерактивных измерений и анализа, предназначенное для инженеров-разработчиков и производственных инженеров, которым нужно быстро выполнять измерения, анализировать и документировать результаты, причем без сложного программирования.

Автоматическая настройка через USB

Поддерживая функцию автоматической настройки «plug-and-play» через USB, NI LabVIEW SignalExpress TE мгновенно обнаруживает и конфигурирует приборы Tektronix при подключении их к ПК*1, обеспечивая управление прибором и отображение регистрируемых данных в режиме реального времени.

Импорт и сравнение

Программное обеспечение позволяет сопоставлять результаты измерений с данными моделирования в таких популярных средствах проектирования, как PSpice, SPICE и Multisim. Для этого предусмотрена возможность простого и быстрого импорта результатов моделирования, за счет чего экономится время и повышается точность проектирования.

Регистрация и документирование

Регистрация и документирование результатов измерений выполняются путем простого перетаскивания мышью захваченных данных и осциллограмм прямо в Microsoft Excel, Word, Outlook, PowerPoint или WordPad. Осциллограммы и результаты измерений можно снабжать комментариями в интерактивной программе документирования проектов.

Расширенные функции анализа

NI LabVIEW SignalExpress TE предлагает более 200 различных видов измерений, функций обработки, анализа и составления отчетов, которые можно применить к данным, полученным от приборов Tektronix.

Построение трендов

– результаты автоматизированных измерений, выполненных осциллографом или мультиметром, представляются в виде графика зависимости от времени, демонстрируя тенденции изменения измеренных параметров.

Регистрация данных

– данные осциллограмм и результаты измерений могут автоматически регистрироваться на диске компьютера с целью долговременного мониторинга.

Автоматизированные измерения

Воспользуйтесь преимуществами нескольких удобных функций, включая автоматизированные измерения со свипированием и тестирование по предельным значениям. Эти функции освободят вас от традиционных ручных операций и трудоемких процедур.

Подключение и управление

Процесс подключения к ПК нескольких приборов и выполнение их настройки из одной программной среды в рамках единого интерактивного интерфейса не дает ни малейшего повода для сомнений в правильности выполняемых операций.

Версии LE и SIGEXPTE

Версия LE программного обеспечения NI LabVIEW SignalExpress TE входит в комплект поставки осциллографов серий DPO7000C, MSO/DPO5000, MDO4000, MSO/DPO4000B, MSO/DPO3000, MSO/DPO2000, TDS3000C, TDS2000C, TPS2000B и TDS1000B, мультиметров DMM4000, генераторов сигналов произвольной формы и стандартных функций AFG3000, источников питания PWS4000 и частотомеров/измерителей временных интервалов FCA/MCA. Версия SIGEXPTE обладает расширенными возможностями анализа.

Технические характеристики

Приведенные характеристики относятся ко всем моделям, если не указано иное.

Технические характеристики
Функции
Функция Версия LE Версия SIGEXPTE
Управление приборами (гориз. развертка, верт. развертка, запуск, положение) X X
Настраиваемые графики и интерактивные курсоры X X
Поддержка общих драйверов IVI для сотен популярных настольных приборов X X
pSpice, средства преобразования файлов SPICE для САПР -- X
Сохранение сигналов в файл X X
Базовые функции регистрации данных X X
Расширенная регистрация данных (включая сигналы тревоги и события) -- X
Перетаскивание данных мышью в Microsoft Excel и Word X X
Интерактивное составление отчетов -- X
Построение трендов X X
Расширенные функции анализа -- Амплитуда и уровень
Временные характеристики и переходные процессы
Гистограммы
Спектр мощности
АЧХ
Искажения
Извлечение тона
Обработка сигнала -- Программная фильтрация
Скалярные функции/операции с осциллограммами
Аналого-цифровое преобразование
Весовые функции
Масштабирование и преобразование
Автоматическое свипирование и тестирование по предельным значениям   X
Интеграция NI LabVIEW   X
Системные требования
Параметр Минимальное значение Рекомендуемое значение
Операционная система Windows XP/2000  Windows XP/2000/Vista
ОЗУ 512 МБ >512 МБ
Процессор Pentium III или старше, Celeron 600 МГц или эквивалентный Pentium 4 или эквивалентный
Интерфейс поддерживаемых приборов Tektronix
USB

MSO/DPO5000

MDO4000, MSO/DPO4000/B/3000/2000

TDS2000B/C, TDS1000B

TPS2000B (с адаптером RS-232 на USB)

AFG3000

DMM4000

PWS4000

FCA/MCA3000

Ethernet

DPO/DSA/MSO70000, DPO7000/C

MSO/DPO5000

MDO4000, MSO/DPO4000/B/3000/2000

TDS3000B/C

AFG3000

GPIB

DPO/DSA/MSO70000, DPO7000/C

DMM4050, DMM4040

Серия FCA/MCA3000

Серия TDS3000B/C с модулем TDS3GV

Серия TDS2000/1000 с модулем TDS2CMA

MSO/DPO5000, MDO4000, MSO/DPO4000/B, MSO/DPO3000, MSO/DPO2000, TDS2000B/C, TDS1000B, PWS400 и серия AFG3000 с адаптером TEK-USB-488

Информация для заказа

Наименование
SIGEXPTE

Программное обеспечение National Instruments LabVIEW SignalExpress Tektronix Edition.



  • 61U-19402-13
    		Компания Tektronix имеет сертификаты ISO 9001 и ISO 14001 от SRI Quality System Registrar.
    		Продукты соответствуют требованиям стандартов IEEE 488.1-1987, RS-232-C, а также стандартам и техническим условиям компании Tektronix.
