SerialXpress® – расширенная генерация джиттера для генераторов сигналов произвольной формы

SDX100, SDXUP

Tektronix больше не продаёт продукты из этого технического описания.
Посмотреть бывшее в употреблении оборудование для тестирования Tektronix Encore.
Просмотреть информацию о технической поддержке и гарантии для этих продуктов.

Загрузить техническое описание
Дополнительные сведения

Читать на веб-сайте:

SDX100, SDXUP

ПО SerialXpress – это эффективный и удобный в использовании пакет прикладных программ для синтеза сигналов данных высокоскоростных последовательных шин для генераторов произвольной формы (AWG). Этот пакет может работать на генераторах сигналов произвольной формы серии AWG5000/7000 или на внешнем ПК.

Возможности и преимущества
  • Гибкость: пользователь может создавать джиттер с различными комбинациями параметров, таких как Pj, Rj, межсимвольные помехи, шум, задержка и т.п.
  • Тиражирование сценариев: сигналы синтезируются цифровыми способами. Все настройки генератора сигналов произвольной формы (AWG) можно сохранять и воспроизводить сценарий на другом генераторе.
  • Аналоговая природа цифровых сигналов: на самом деле все цифровые сигналы имеют аналоговую природу, поэтому ПО SerialXpress использует возможности генераторов серии AWG для воспроизведения реальных сигналов.
  • Простота использования: можно легко интегрировать в сигнал несколько тональных сигналов Sj без дополнительных затрат. Также просто добавляются тональные сигналы Rj с ограниченной полосой.
  • Эмуляция пик-фактора (CFE): теперь пользователи могут устанавливать любое значение пикового псевдослучайного джиттера, необходимого для генерации двоичных последовательностей, что позволит сократить время тестирования. Возможность точного воспроизведения сценариев испытаний сокращает время отладки приемников. Кроме того, SerialXpress может создавать сценарии наихудшего случая для тестирования приемников в максимально неблагоприятных условиях, точно управляя пик-фактором случайного джиттера.
  • Программируемые генерация/коррекция предыскажений и отрицательный выброс: большинство стандартов нового поколения, таких как PCIe, 10GbE, SAS или USB 3.0, требуют нескольких звеньев для генерации предыскажений и их коррекции. Расширенная функция генерации и коррекции предыскажений ПО SerialXpress предлагает исключительную гибкость, предоставляя возможность поточечного программирования генерации/коррекции предыскажений и отрицательного выброса.
  • Эмуляция канала за счет каскадного включения фильтров S-параметров: позволяет легко вставлять файлы формата Touchstone для точной эмуляции поведения кабеля, которое можно контролировать, добавляя джиттер и другие параметры. Кроме того, вы можете настроить данные в импортированном файле Touchstone, чтобы отрегулировать межсимвольные помехи (ISI) и увидеть, как приемник реагирует на изменения ISI. Влияние канала можно компенсировать, выбрав опцию инверсной фильтрации. Закрытый «глаз» можно открыть, добавив нужную величину предыскажений или изменив длительность фронта. Можно каскадировать до 6 файлов Touchstone для эмуляции неоднородного канала, в состав которого могут входить разъемы, тестовая оснастка и модели канала.
  • Прямой ввод ISI: ввод ISI выполняется очень легко. Теперь не надо использовать топологию печатной платы, которая не обладает гибкостью и требует частой калибровки при переключении между печатными проводниками.
  • Готовые наборы параметров: вместе с соответствующим генератором серии AWG компании Tektronix, ПО SerialXpress поддерживает вновь появляющиеся стандарты со скоростями передачи данных в диапазоне от 500 кбит/с до 8 Гбит/с. Кроме того, имеются готовые к использованию наборы параметров, позволяющие быстро начать тестирование.
  • Автономный режим: приложения SerialXpress могут работать на внешнем ПК, что сокращает время синтеза сложных сигналов и высвобождает генератор для продолжительного тестирования.
Области применения
  • Проектирование, откладка, измерение характеристик и тестирование на соответствие стандартам приемников высокоскоростных последовательных шин.
  • Тестирование приемников SATA, PCIe, SAS, DisplayPort, Fibre Channel, HDMI, USB, MIPI

Упрощенная генерация джиттера

ПО SerialXpress позволяет синтезировать сигналы для тщательного и воспроизводимого тестирования проектируемых схем, измерения предельных значений, характеристик схем и проверки приемников на соответствие стандартам высокоскоростных последовательных шин. Оно существенно упрощает создание сигналов и имитацию джиттера, сокращая общее время разработки и тестирования.

Кроме генерации джиттера (случайного, периодического (синусоидального)), межсимвольных помех (ISI) и искажений скважности (DCD), ПО SerialXpress поддерживает генерацию тактовой частоты с распределенным спектром (SSC), создание предыскажений и добавление шума. Это позволяет создавать комбинацию из различных искажений для тестирования приемников в максимально неблагоприятных условиях. Кроме того, SerialXpress позволяет захватывать сигналы из осциллографов Tektronix и воспроизводить их с помощью генераторов сигналов произвольной формы.

Программный интерфейс обеспечивает простую интеграцию ПО SerialXpress в автоматизированные контрольно-измерительные системы.

Шифрование, ШИМ, 4-PAM и кодирование 8b/10b

Входные кодовые последовательности могут шифроваться путем определения полинома. Если до добавления других искажений, таких как джиттер, SSC и ISI, в качестве входного формата использовались 8-разрядные слова, то пользователь может включить опцию кодирования 8b/10b. Можно задавать скважность последовательности, используя функцию широтно-импульсной модуляции (ШИМ), которая предоставляет возможность альтернативной кодировки двоичного потока в соответствии с 4-PAM.

Добавление джиттера

К базовой последовательности можно добавить до четырех разных синусоидальных джиттеров с разными амплитудами, частотами и фазами. Кроме того, к базовой последовательности можно добавить три независимых случайных джиттера с ограниченной полосой.

Модуляция SSC

SSC можно добавлять с точно управляемым профилем, распределением, девиацией, модуляцией и df/dt. Поддерживаются треугольный, синусоидальный и специальный профили SSC, которым может быть импортированный собственный профиль, что позволяет добавлять сигналы практически любой формы к базовому сигналу. Кроме того, можно определять точное положение и длительность df/dt на наклонном участке SSC.

Расширенное внесение и компенсация предыскажений и шума

Многие стандарты, такие как PCIe, требуют внесения в выходной сигнал предварительных искажений. ПО SerialXpress позволяет легко добавлять искажения и компенсировать предыскажения, включая отрицательный выброс, со всеми другими параметрами джиттера. Кроме того, можно добавлять вертикальный шум как в ближней, так в и дальней зоне канала.

Создание ISI

ПО SerialXpress позволяет создавать ISI двумя способами. Во-первых, значение ISI можно ввести непосредственно. Во-вторых, можно объединить с базовой последовательностью файл S-параметров, созданный цифровым осциллографом или векторным анализатором Tektronix из захваченного сигнала, чтобы создать необходимые характеристики канала. С помощью инверсной фильтрации можно исключить влияние канала на работу системы. Кроме того, ISI в пределах S-параметров можно масштабировать вверх или вниз, чтобы изменять характеристики канала.

Задержка

ПО SerialXpress позволяет вносить в сигнал задержку и, кроме того, генерировать фазовый сдвиг между каналами или последовательностями.

Базовая последовательность

В комплект ПО SerialXpress входит несколько образцов последовательностей для разных стандартов, таких как SATA, Display Port, SAS, PCIe, HDMI, USB, MIPI и Fibre Channel. Последовательности можно непосредственно вводить в двоичном, символьном или шестнадцатеричном редакторе или загружать в виде файла.

Состояние ожидания

Такие стандарты, как SATA, используют сигнализацию OOB, которая после передачи пакета требует перехода в состояние ожидания. 1 по следующему пакету. Теперь пользователь может непосредственно создавать состояние ожидания без использования дополнительных делителей мощности. К сигналам состояния ожидания можно добавлять шум и смещение. Кроме того, состояние ожидания можно определять при задании последовательности.

1 Если состояние ожидания (z) включено в определение последовательности, то джиттер нельзя измерить

Калибровка

ПО SerialXpress имеет встроенную процедуру калибровки, которая управляет осциллографом Tektronix и калибрует периодический и случайный джиттеры на выходе генератора сигналов произвольной формы, позволяя обойтись без длительной ручной калибровки.

Фильтр расширения полосы пропускания

Можно дополнительно увеличить крутизну фронтов генератора сигналов произвольной формы с помощью фильтра расширения полосы пропускания. Например, применение этого фильтра с AWG7122C и опцией 06 позволяет скомпенсировать спад частотной характеристики ЦАП на высоких частотах и расширить полосу до 9 ГГц.

Выходы маркеров

Выходы маркеров можно настроить так, чтобы они совпадали с входом базовой последовательности, или для генерирования указанных пользователем тактовых частот, включая тактовые частоты передачи вспомогательных данных.

Пакетная обработка

Если нужно синтезировать несколько последовательностей, можно использовать пакетную обработку, которая позволяет создавать несколько сигналов с комбинацией случайного и синусоидального джиттеров максимум с четырьмя разными частотами.

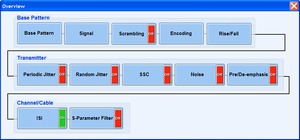

Окно обзора

Все параметры джиттера можно включать и отключать из окна обзора.



Окно обзора


Технические характеристики

Интерфейс пользователя
Работает под управлением операционной системы Windows XP Professional или Windows Vista.
Совместимость форматов файлов для импорта сигналов/последовательностей

Осциллографы серии Tektronix TDS6000, DSA/DPO70000, MSO70000 и DSA/DPO7000

Генераторы кодовых последовательностей и временных интервалов серии Tektronix DTG5000

Управление приборами
Управление генераторами сигналов произвольной формы Tektronix
ПО SerialXpress® работает на внешнем компьютере или в генераторах серии AWG5000/7000. Передачу сигналов и управление генераторами серии AWG5000/7000 можно выполнять прямо из SerialXpress
Аналоговые параметры
Вкл./выкл. чередования и установки нуля, разрешение ЦАП, частота дискретизации, амплитуда, смещение, запуск, остановка и вкл./выкл. выхода канала
Цифровые маркеры
Амплитуда высокого и низкого уровня, задержка
Управление осциллографами Tektronix
Дистанционное управление параметрами осциллографов Tektronix из SerialXpress
Общие настройки
Старт, стоп, однократный запуск и автонастройка
Система вертикального отклонения
Канал, масштаб
Система горизонтального отклонения
Масштаб, длина записи, частота дискретизации
Применение ПО SerialXpress для создания джиттера
Режим
Одиночный, последовательность
Стандартные последовательности
SATA
Состояние ожидания, LFTP, MFTP, HFTP, SFCPAlignR12, SFCPAlignR12-badbit, Gen1R12FCP4A, Gen1R25FCP4A, Gen1R10FCP2AnewLBP, Gen1R10FCP2AnewLBPErr, Gen2R8FCP2AnewLBP, Gen2R8FCP2AnewLBPErr, LTDP RD-, LTDP RD+, HTDP RD-, HTDP RD+, LFSCP RD-, LFSCP RD+, SSOP RD-, SSOP RD+, LBP, COMP RD-, COMP RD+
PCIe
Последовательность для проверки совместимости
SAS
CJTPAT, JTPAT RD+, JTPAT RD-
Display port
PRBS7, D24.3, D10.2, синхронизация по частоте и синхронизация по символу
HDMI
480P серый RGB, 720P серый RGB, 1080P 8-разрядный серый RGB, 1080P 10-разрядный серый RGB, 1080P 12-разрядный серый RGB
Fibre channel
JTPAT, CJTPAT, SPAT, CSPAT
USB
minadd1N, minadd1P, TSEQ, CPO, CP1, CP2, CP3, CP4, CP6, CP8, BERC, BRST
MIPI
CJTPAT_FC, тактовая частота
Сигналы общего назначения
Тактовая частота, псевдослучайная двоичная последовательность (7, 9, 15, 16, определяется пользователем)
Входной файл
Аннотированный .txt – двоичный (1, 0, z) и символьный (D, K, z слов) 1

1 "z" обозначает состояние ожидания в определении последовательности.

Редактор последовательности
Двоичный, шестнадцатеричный, символьный
Скорость передачи данных
от 500 кбит/с до 8 Гбит/с (прямой синтез с 3-кратной передискретизацией) и 12 Гбит/с (двоичные данные с 2-кратной передискретизацией)
Кодирование
NRZ, NRZI, 4-PAM, 1, 8B/10B с начальным рассогласованием RD+, RD–

1 4-PAM и ШИМ несовместимы.

Широтно-импульсная модуляция
Вкл./выкл.
T_Minor
от 0 до 0,5 UI
Длительность фронта

10/90, 20/80

от 1/частота дискретизации до 1/скорость передачи данных

DCD
от 0 до 1 UI
Периодический джиттер
Максимум до 4 синусоидальных джиттеров
Амплитуда
от 0 до 50 UI
Частота
от 10 кГц до скорость передачи данных/2
Фаза
от 0 до 360 градусов
Случайный джиттер
Максимум до 3 (Rj1, Rj2 и Rj3) со случайным источником вкл./выкл.
Амплитуда
от 0 до 0,5 UI
Частота
от 1 Гц до скорость передачи данных/2
Пик-фактор
от 1 до 20
Состояние ожидания
от 53 нс до 100 мкс
Смещение
от -0,5 до +0,5 В
SSC
Форма
Треугольная, синусоидальная, специальная
Распределение
Вверх, вниз, центр, неравномерное (от 0 до 100 %)
df/dt
от 0 до 5000 • 10-6/мкс
Минимальная длительность Положение
от 0 до 5 мкс от 20 до 80 %
Девиация частоты
от 0 до 200 000 • 10-6
Частотная модуляция
от 0 до 500 кГц
Шум
от 0 до 100 • 10-6
Вертикальный шум
от 0 до 0,5 Вср.кв. в дальней и ближней зоне
Генерация/компенсация предыскажений
от 0 до 20 дБ
Расширенная генерация/компенсация предыскажений
Вкл./выкл.
Опции
Генерация/компенсация предыскажений, отрицательный выброс, генерация/компенсация предыскажений и отрицательный выброс
Тип
Постоянный UI, линейный UI, дробный
Единицы измерения коэффициентов
дБ, вольты
Задержка
от 0 до 50 пс
Прямой ввод ISI:
от 0 до 1 UI
S-параметры
Режим
Некаскадированный, каскадированный (6 макс.)
Фильтр полосы пропускания
Нет, автоматический и специальный
Построение АЧХ
Вкл./выкл.
Формат файла
s1p, s2p, s4p и s8p (несимметричный и дифференциальный)
Масштабирование ISI
от 0 до 10
Инверсный фильтр (компенсация)
Вкл./выкл.
Агрессор Сигнал Масштаб амплитуды Скорость передачи данных Направление Перестановка агрессора и жертвы
Разрешен, если выбран файл s8p touchstone Последовательность из файла, тактовая частота, совпадает с жертвой от 0 до 5  от 500 кбит/с до 12 Гбит/с Совпадает с жертвой, противоположно жертве Вкл./выкл.
Готовые наборы параметров
SATA Gen1, Gen2, Gen3

USB 3.0

Display port HBR, RBR

HDMI 27 МГц, 222 МГц, 74,25 МГц и 148,5 МГц при 60 Гц

Пакетная обработка
Случайный джиттер
от 0 до 0,5 UI с шагом 0,01
Синусоидальный джиттер
от 0 до 50 UI с шагом 0,01
Синусоидальный сигнал
от 10 кГц до (скорость передачи данных)/2 (макс. 4 частоты)
Фильтр расширения полосы
Вкл./выкл.
Калибровка
Периодический джиттер, случайный джиттер
Базовая последовательность для настройки маркера
Тактовая частота
Скорость передачи данных, скорость передачи данных/2, скорость передачи данных/4, скорость передачи данных/8, определяется пользователем (в Гц)
Диаграммы
Глаз DPO

Нормальный глаз

Длительность фронта/спада

Моделируемые данные

Случайный, периодический и общий джиттер

Сводка параметров джиттера

Спектр TIE

Системные требования

Для установки автономной версии необходим компьютер со следующей конфигурацией:

Примечание. Описанные здесь аппаратные требования являются минимальными. Более мощный процессор и больший объем памяти повысят производительность ПО.

ПК
Процессор Genuine Intel Pentium >1,2 ГГц
Материнская плата с набором микросхем
Intel или полностью совместимая
Операционная система
Windows XP или Windows Vista
ОЗУ
1 ГБ
Свободное место на жестком диске
2 ГБ для установки ПО и документации
Дисплей
XVGA с разрешением 1024x768 и размером шрифта 120 dpi
Привод
CD-ROM или DVD
Принадлежности
Клавиатура и мышь Microsoft или совместимые устройства ввода

Информация для заказа

Наименование
SerialXpress®
Программное обеспечение для генерации джиттера для генераторов серии Tektronix AWG5000/7000.

В комплект поставки входит аппаратный ключ USB

Программные пакеты и опции
SDX100
ПО для генерации джиттера для генераторов серии Tektronix AWG5000/7000 (с аппаратным ключом USB)
Опция ISI
Создание S-параметров и межсимвольной интерференции (необходимо ПО SDX100)
Опция SSC
Добавление тактирования с распределенным спектром (необходимо ПО SDX100)
Опции обновления
SDXUP
Обновление базового ПО SDX100
Опция ISI
Добавляет в SDX100 опцию создания S-параметров и ISI
Опция SSC
Добавляет в SDX100 опцию генерации тактовой частоты с распределенным спектром


  • 76U-21435-7
    		Компания Tektronix имеет сертификаты ISO 9001 и ISO 14001 от SRI Quality System Registrar.
    		Продукты соответствуют требованиям стандартов IEEE 488.1-1987, RS-232-C, а также стандартам и техническим условиям компании Tektronix.
