Анализатор спектра

Технические характеристики

Указанные технические характеристики действительны для следующих условий:

• Прибор работает при допустимых температуре, влажности и высоте над уровнем моря.
• Время прогрева прибора равно 30 минут после подсоединения к ПК и запуска приложения SignalVu .

Частота

Диапазон частот на РЧ входе

от 9 кГц до 6,2 ГГц

Погрешность опорной частоты

Начальная

±3 10-6 + старение (температура окружающей среды от +18 до +28 °C, после 20-минутного прогрева)

±25 10-6 + старение (температура окружающей среды от -10 до +55 °C, после 20-минутного прогрева), типовая

Старение (тип.)

±3 10-6 (первый год), ±1 10-6/каждый следующий год

Вход внешнего опорного сигнала

Диапазон частот входных сигналов

10 МГц ±10 Гц

Диапазон уровней входных сигналов

от -10 до +10 дБм, синусоидальный

Импеданс

50 Ом

Разрешение центральной частоты

Блок выборок квадратурных сигналов (IQ)

1 Гц

Выборки потокового АЦП

500 кГц

Амплитуда

Входное сопротивление

50 Ом

КСВ на РЧ входе (тип.)

≤ 1,8:1 (от 10 МГц до 6200 МГц, опорный уровень ≥ +10 дБм)

Максимально допустимый уровень сигнала на РЧ входе

Постоянное напряжение

±40 В_{пост.тока}

Опорный уровень ≥ -10 дБм

+23 дБм (долговременный или пиковый)

Опорный уровень < -10 дБм

+15 дБм (долговременный или пиковый)

Максимальный рабочий уровень сигнала на РЧ входе

Максимальный уровень сигнала на РЧ входе, при котором прибор работает в соответствии с техническими характеристиками.

Центральная частота < 22 МГц (НЧ тракт)

+15 дБм

Центральная частота ≥22 МГц (РЧ тракт)

+20 дБм

Погрешность амплитуды на всех центральных частотах

Центральная частота	Гарантированное значение (от +18 до +28 °C)	Типовая (доверительный интервал 95 %) (от +18 до +28 °C)	Типовая (от -10 до +55 °C)
от 9 кГц до 3 ГГц	±2,0 дБ	±1,25 дБ	±3,0 дБ
от 3 ГГц до 6,2 ГГц	±2,75 дБ	±2,0 дБ	±3,0 дБ



Опорный уровень от +20 до -30 дБм, перед тестированием выполняется настройка

Применяется к скорректированным данным IQ при отношении С/Ш > 40 дБ

Погрешность может увеличиться до ±0,6 дБ после хранения при максимальной температуре хранения в течение 24 часов

Система захвата и тракт ПЧ

Полоса ПЧ

40 МГц

Частота дискретизации и число разрядов АЦП

112 Мвыб./с, 14 битов

Данные ПЧ, захваченные в режиме реального времени (некорректированные)

112 Мбит/с, 16-битовые целочисленные выборки

Полоса пропускания 40 МГц, цифровая ПЧ 28 ±0,25 МГц, некорректир. Скорректированные значения запоминаются в сохраненных файлах.

Передача блоков потоковых данных со средней скоростью 224 МБ/с

Блок захваченных демодулированных данных (скорректированных)

Максимальное время захвата

1 с

Полосы измерения

≤ 40 /( 2^N) МГц, цифровая ПЧ 0 Гц, N ≥ 0

Частота дискретизации

≤ 56 / (2^N) Мвыб./с, 32-битовые комплексные выборки с плавающей точкой, N ≥ 0

Неравномерность АЧХ канала

±1,0 дБ, от +18 до +28 ⁰C

±2,0 дБ, от -10 до +55 ⁰C, тип.

Опорный уровень от +10 до -30 дБм, перед тестированием выполняется настройка

Применяется к скорректированным данным IQ при отношении С/Ш > 40 дБ



Система запуска

Вход запуска/синхронизации

Диапазон уровней

уровень ТТЛ, от 0 до 5,0 В

Уровень сигнала запуска, пороговое напряжение положительного перепада

1,6 В (мин.), 2,1 В (макс.)

Уровень сигнала запуска, пороговое напряжение отрицательного перепада

1,0 В (мин.); 1,35 В (макс.)

Импеданс

10 кОм

Запуск по уровню мощности сигнала ПЧ

Диапазон порогов уровней

от 0 до -50 дБ относительно опорного уровня, для уровней запуска, превышающих уровень собственных шумов прибора на > 30 дБ

Тип

Положительный или отрицательный перепад

Время готовности запуска

≤100 мкс

Шумы и искажения

Отображаемый средний уровень шума (DANL)

Опорный уровень -50 дБм, согласованная нагрузка 50 Ом по входу, логарифмический усредняющий детектор (по 10 измерениям)

Центральная частота	Диапазон частот	Отображаемый средний уровень шума, дБм/Гц	Отображаемый средний уровень шума (тип.), дБм/Гц
< 22 МГц (НЧ тракт)	от 100 кГц до 42 МГц	-130	-133
≥ 22 МГц (РЧ тракт)	от 2 МГц до 5 МГц	-145	-148
	от 5 МГц до 1,0 ГГц	-160	-163
	от 1,0 ГГц до 2,0 ГГц	-158	-161
	от 2,0 ГГц до 4,0 ГГц	-155	-158
	от 4,0 ГГц до 6,2 ГГц	-150	-153

Фазовый шум

Фазовый шум измерен для немодулированного сигнала частотой 1 ГГц при 0 дБм

Значения в следующей таблице указаны в дБн/Гц

	Центральная частота
Отстройка	1 ГГц	10 МГц (тип.)	1 ГГц (тип.)	2,5 ГГц (тип.)	6 ГГц (тип.)
1 кГц	-80	-108	-88	-75	-70
10 кГц	-84	-118	-87	-80	-75
100 кГц	-90	-120	-92	-90	-85
1 МГц	-110	-122	-120	-110	-105

Остаточные паразитные составляющие

< -85 дБм (опорный уровень ≤ -50 дБм, нагрузка 50 Ом на РЧ входе)

Исключения: < -78 дБм (гармоники 112 МГц в диапазоне частот 1680-2688 МГц; 4750, 4905-4965 МГц)

Приведенный ко входу свободный от паразитных составляющих динамический диапазон

< -50 дБн, от +18 до +28 ⁰C, при включенной автонастройке и уровне сигналов на 10 дБ ниже опорного уровня -30 дБм

< -50 дБн, от -10 до +55 ⁰C (тип.), при включенной автонастройке и уровне сигналов на 10 дБ ниже опорного уровня -30 дБм

Типовые исключения:

Проникновение сигнала ПЧ: ≤ -30 дБн для диапазона частот 2340 - 2420 МГц

Помехи от зеркального канала: ≤ -30 дБн для диапазона частот 4570 - 4760 МГц; ≤ -45 дБн для диапазона частот 2860 - 3460 МГц

РЧx2гет.: ≤ -40 дБн для диапазона частот 1850-1960, 3700-4000 МГц; -45 дБн для диапазона частот 3890 – 3910 МГц

2РЧx2гет.: ≤ -45 дБн для частот 2140, 4270 МГц

Остаточная ЧМ

< 10 Гц_п-п (доверительный интервал 95 %)

Точка пересечения по интермодуляционным составляющим 3^-го порядка

Два входных немодулированных сигнала, разнесение частот 1 МГц, уровень каждого входного сигнала на 5 дБ ниже опорного уровня, установленного на РЧ входе

Предусилитель выключается при опорном уровне -15 дБм и включается при опорном уровне -30 дБм

Центральная частота 2130 МГц

≤ -60 дБн при опорном уровне -15 дБм, от +18 до +28 ⁰C

≤-60 дБн при опорном уровне -15 дБм, от -10 до +55 ⁰C (тип.)

от 40 МГц до 6,2 ГГц (тип.)

<-58 дБн при опорном уровне -10 дБм

<-50 дБн при опорном уровне -50 дБм

Точка пересечения по интермодуляционным составляющим 3^-го порядка

Центральная частота 2130 МГц

≥ +10 дБм при опорном уровне -15 дБм, от +18 до +28 ⁰C

≥ +10 дБм при опорном уровне -15 дБм, от -10 до +55 ⁰C (тип.)

от 40 МГц до 6,2 ГГц (тип.)

+14 дБм при опорном уровне -10 дБм

-30 дБм при опорном уровне -50 дБм

Гармонические искажения 2^-го порядка (тип.)

≤ -55 дБн, от 10 МГц до 300 МГц, опорный уровень 0 дБм

≤ -60 дБн, от 300 МГц до 3,1 ГГц, опорный уровень 0 дБм

≤ -50 дБн, от 10 МГц до 3,1 ГГц, опорный уровень -40 дБм

Исключение: < -45 дБн в диапазоне частот от 1850 МГц до 2330 МГц

Гармонические искажения 2^-го порядка (тип.)

+55 дБм, от 10 МГц до 300 МГц, опорный уровень 0 дБм

+60 дБм, от 300 МГц до 3,1 ГГц, опорный уровень 0 дБм

+10 дБм, от 10 МГц до 3,1 ГГц, опорный уровень -40 дБм

Исключение: < +5 дБм в диапазоне частот от 1850 МГц до 2330 МГц

Проникновение сигнала гетеродина на входной разъем

<-75 дБм при опорном уровне -30 дБм

Аудиовыход

Выходной аудиосигнал (от SignalVu-PC или API)

Типы

АМ, ЧМ

Диапазон полосы ПЧ

5 вариантов, от 8 кГц до 200 кГц

Диапазон частот на аудиовыходе

от 50 Гц до 10 кГц

Аудиовыход ПК

16 битов при скорости передачи 32 квыб./с

Формат файла аудиоданных

.wav, 16 битов, 32 квыб./с

Перечень основных характеристик SignalVu-PC

Ниже представлены характеристики ПО SignalVu-PC при работе с анализатором спектра RSA306. Подробную информацию о функциях ПО SignalVu-PC см. в его техническом описании.

Основные характеристики ПО SignalVu-PC и анализатора спектра RSA306

Максимальная полоса обзора

40 МГц (в режиме реального времени)

от 9 кГц до 6,2 ГГц (в режиме свипирования)

Максимальное время захвата

1,0 с

Мин. разрешение для сигналов IQ

17,9 нс (полоса захвата 40 МГц)

Дисплей спектра

Диаграммы

Три диаграммы + 1 математически рассчитанная диаграмма + 1 спектрограмма для отображения спектра

Режимы отображения спектра

Нормальный, усреднение (Вср.кв.) , удержание максимума, удержание минимума, усреднение по логарифмическим значениям

Детектор

Усреднение (Вср.кв.), усреднение, пик CISPR, +пик, -пик, выборка

Длина диаграммы спектра

801, 2401, 4001, 8001,10401, 16001, 32001 или 64001 точка

Диапазон полосы разрешения

от 10 Гц до 10 МГц

Дисплей спектра DPX

Скорость обработки спектра (автоматический выбор полосы разрешения, длина записи 801 точка)

10 000/с

Разрешение растра DPX

201x801

Информация маркера

Амплитуда, частота, плотность сигнала

Минимальная длительность сигнала для обнаружения с вероятностью 100 %

100 мкс

Полоса обзора: 40 МГц, автоматический выбор полосы разрешения, включен режим удержания максимума

Из-за неопределенности времени выполнения программ под ОС Microsoft Windows, эта характеристика не может быть получена при выполнении главным компьютером большого количества других задач.

Диапазон полосы обзора (непрерывная обработка)

от 1 кГц до 40 МГц

Диапазон полосы обзора (свипирование)

Соответствует диапазону частот прибора

Время выдержки на один шаг

от 50 мс до 100 с

Обработка кривой

Растровое изображение с градацией цвета, +пик., -пик., среднее значение

Длина кривой

801, 2401, 4001, 10401 точка

Диапазон полосы разрешения

от 1 кГц до 10 МГц

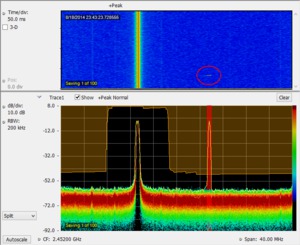

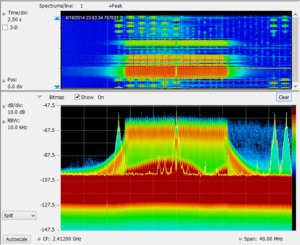

Дисплей спектрограмм DPX

Детекторы кривой

+пик., -пик., усреднение (В_ср.кв.)

Длина записи, объем памяти

801 (60 000 трасс)

2401 (20 000 трасс)

4001 (12000 трасс)

Разрешение по времени на строку

от 50 мс до 6400 с, устанавливается пользователем

Анализ аналоговой модуляции (стандартная функция)

Погрешность демодуляции АМ-сигналов (тип.)

±2 %

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 1 кГц / 5 кГц, глубина модуляции от 10 % до 60 %

Уровень входной мощности 0 дБм, опорный уровень 10 дБм

Погрешность демодуляции ЧМ-сигналов (тип.)

±3 %

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 400 Гц / 1 кГц

Уровень входной мощности 0 дБм, опорный уровень 10 дБм

Погрешность демодуляции ФМ-сигналов (тип.)

±1 % от полосы измерения

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 1 кГц / 5 кГц

Уровень входной мощности 0 дБм, опорный уровень 10 дБм

Опции SignalVu-PC

Измерение параметров аудиосигналов и AM/ЧM/ФM сигналов (опция SVA)

Диапазон частот несущей (для измерения аудиосигналов и модулированных сигналов)

от половины полосы анализа аудиосигналов до максимальной входной частоты

Максимальная полоса обзора аудиосигналов

10 МГц

Измерение параметров ЧМ сигналов (индекс модуляции >0,1)

Мощность несущей, ошибка частоты несущей, частота аудиосигнала, девиация (+пик., -пик., пик-пик/2, ср.кв. значение), SINAD, модуляционные искажения, сигнал/шум, гармонические искажения, негармонические искажения, фон и шум

Измерения параметров АМ сигналов

Мощность несущей, частота аудиосигнала, глубина модуляции (+пик., -пик., пик-пик/2, ср.кв. значение), SINAD, модуляционные искажения, С/Ш, гармонические искажения, негармонические искажения, фон и шум

Измерения ФМ сигналов

Мощность несущей, ошибка частоты несущей, частота аудиосигнала, девиация (+пик., -пик., пик-пик/2, ср.кв. значение), SINAD, модуляционные искажения, сигнал/шум, гармонические искажения, негармонические искажения, фон и шум

Измерения параметров аудиосигналов на прямом аудиовходе

Мощность сигнала, частота аудиосигнала (+пик., -пик., пик-пик/2, ср.кв. значение), SINAD, модуляционные искажения, С/Ш, гармонические искажения, негармонические искажения, фон и шум

Аудиофильтры

ФНЧ: 0,3, 3, 15, 30, 80, 300, а также настраиваемый пользователем фильтр с граничной частотой, равной 0,9 от полосы аудиосигнала

ФВЧ: 20, 50, 300, 400, а также настраиваемый пользователем фильтр с граничной частотой, равной 0,9 от полосы аудиосигнала

Стандартные фильтры: CCITT, псофометрический (C-Message)

Коррекция предыскажений, мкс 25, 50, 75, 750 или значение, устанавливаемое пользователем

Формат файла: задаваемые пользователем пары значений амплитуда-частота в формате .TXT или .CSV. Не более 1000 пар

Измерения импульсных сигналов (опция SVP)

Измерения (ном.)

Средняя мощность импульса, пиковая мощность, средняя передаваемая мощность, длительность импульса, время нарастания, время спада, период повторения (секунды), частота повторения (Гц), коэффициент заполнения (%), скважность (отношение), пульсации, спад, разность частот импульсов, разность фаз импульсов, ср.кв. значение ошибки частоты, макс. ошибка частоты, ср.кв. значение фазовой ошибки, макс. фазовая ошибка, отклонение частоты, отклонение фазы, метка времени, разность частот, импульсная характеристика, выброс

Минимальная длительность импульса для его обнаружения

150 нс

Средняя мощность импульса, от +18 до +28 °C (тип.)

±1,0 дБ + абсолютная погрешность по амплитуде

Для импульсов длительностью 300 нс и больше, скважность от 5 до 0,001, отношение С/Ш ≥ 30 дБ

Коэффициент заполнения (тип.)

±0,2% от показания

Для импульсов длительностью 450 нс и больше, скважность от 5 до 0,001, отношение С/Ш ≥ 30 дБ

Средняя передаваемая мощность (тип.)

±1,0 дБ + абсолютная погрешность по амплитуде

Для импульсов длительностью 300 нс и больше, скважность от 5 до 0,001, отношение С/Ш ≥ 30 дБ

Пиковая мощность импульса (тип.)

±1,5 дБ + абсолютная погрешность по амплитуде

Для импульсов длительностью 300 нс и больше, скважность от 5 до 0,001, отношение С/Ш ≥ 30 дБ

Длительность импульса (тип.)

±0,25 % от показания

Для импульсов длительностью 450 нс и больше, скважность от 0,5 до 0,001, отношение С/Ш ≥ 30 дБ

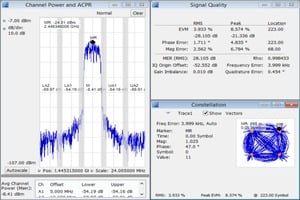

Общий анализ цифровой модуляции (опция SVM)

Форматы модуляции

BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, PI/2DBPSK, DQPSK, PI/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK, SOQPSK, 16-APSK, 32-APSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM

Глубина анализа

до 81 000 выборок

Измерительные фильтры

Корень квадратный из приподнятого косинуса, приподнятый косинус, фильтр Гаусса, с прямоугольной характеристикой, IS-95 TX_MEA, IS-95 базовый TXEQ_MEA, без фильтра

Эталонный фильтр

фильтр Гаусса, приподнятый косинус, с прямоугольной характеристикой, IS-95 REF, без фильтра

Коэффициент избирательности фильтра

α：от 0,001 до 1, с шагом 0,001

Измерения

Констелляционная диаграмма, зависимость демодулированных сигналов IQ от времени, зависимость EVM от времени, глазковая диаграмма, зависимость девиации частоты от времени, зависимость ошибки амплитуды/фазы от времени, качество сигнала, таблица символов, решетчатая диаграмма

Диапазон скорости передачи

от 1 ксимв./с до 40 Мсимв./с

Модулированный сигнал должен полностью лежать в пределах полосы захвата прибора

Адаптивный эквалайзер

Линейный эквалайзер с прямой связью (КИХ), с управлением по решению, с изменяемым коэффициентом адаптации и регулируемой скоростью сходимости. Поддерживает модуляцию BPSK, QPSK, OQPSK, π/2-DBPSK, π/4-DQPSK, 8-PSK, 8-DSPK, 16-DPSK, 16/32/64/128/256-QAM,16/32-APSK

Остаточная EVM для QPSK (центральная частота 2 ГГц), тип.

1,1 % (скорость передачи 100 кГц)

1,1 % (скорость передачи 1 МГц)

1,2 % (скорость передачи 10 МГц)

2,5 % (скорость передачи 30 МГц)

Длина измерения 400 символов, усреднение по 20 измерениям, эталон нормирования = максимальная амплитуда символа

Остаточная EVM для 256 QPSK (центральная частота 2 ГГц), тип.

0,8 % (скорость передачи 10 МГц)

1,5 % (скорость передачи 30 МГц)

Длина измерения 400 символов, усреднение по 20 измерениям, эталон нормирования = максимальная амплитуда символа

Измерения сигналов WLAN 802.11a/b/g/j/p (опция SV23)

Измерения

Зависимость мощности сигнала WLAN от времени, таблица символов WLAN, констелляционная диаграмма WLAN, маска излучаемого спектра, зависимость EVM от символа (или времени), несущей (или частоты), зависимость ошибки амплитуды/фазы от символа (или времени), поднесущей (или частоты), зависимость частотной характеристики канала от символа (или времени), поднесущей (или частоты), зависимость неравномерности спектра от символа (или времени), от поднесущей (или частоты)

Остаточная EVM для сигналов стандарта 802.11a/g/j (OFDM), 64-QAM) (тип.)

2,4 ГГц, полоса пропускания 20 МГц: -38 дБ

5,8 ГГц, полоса пропускания 20 МГц: -38 дБ

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 20 пакетам, в каждом пакете ≥16 символов

Остаточная EVM для сигналов стандарта 802.11b, CCK-11 (тип.)

2,4 ГГц, 11 Мбит/с: 2,0 %

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 1000 посылок, BT = .61

Измерения сигналов WLAN 802.11n (опция SV24)

Измерения

Зависимость мощности сигнала WLAN от времени, таблица символов WLAN, констелляционная диаграмма WLAN, маска излучаемого спектра, зависимость EVM от символа (или времени), несущей (или частоты), зависимость ошибки амплитуды/фазы от символа (или времени), поднесущей (или частоты), зависимость частотной характеристики канала от символа (или времени), поднесущей (или частоты), зависимость неравномерности спектра от символа (или времени), от поднесущей (или частоты)

EVM для сигналов стандарта 802.11n, 64-QAM (тип.)

2,4 ГГц, полоса пропускания 40 МГц: -35 дБ

5,8 ГГц, полоса пропускания 40 МГц: -35 дБ

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 20 пакетам, в каждом пакете ≥16 символов

Измерения сигналов WLAN M802.11ac (опция SV25)

Измерения

Зависимость мощности сигнала WLAN от времени, таблица символов WLAN, констелляционная диаграмма WLAN, маска излучаемого спектра, зависимость EVM от символа (или времени), несущей (или частоты), зависимость ошибки амплитуды/фазы от символа (или времени), поднесущей (или частоты), зависимость частотной характеристики канала от символа (или времени), поднесущей (или частоты), зависимость неравномерности спектра от символа (или времени), от поднесущей (или частоты)

EVM для сигналов стандарта 802.11ac, 256-QAM (тип.)

5,8 ГГц, полоса пропускания 40 МГц: -35 дБ

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 20 пакетам, в каждом пакете ≥16 символов

Измерения сигналов стандартов APCO P25 (опция SV26)

Измерения

Выходная РЧ мощность, погрешность рабочей частоты, спектр модулированного излучения, паразитные излучения, коэффициент мощности соседнего канала, девиация частоты, качество модуляции, ошибка частоты, глазковая диаграмма, таблица символов, погрешность символьной скорости, мощность передатчика и время включения кодера, сквозная задержка передатчика, зависимость девиации частоты от времени, зависимость мощности от времени, анализ переходных процессов в частотной области, максимальный коэффициент мощности соседнего канала для логического канала передатчика HCPM, мощность вне слота для логического канала передатчика HCPM, огибающая мощности логического канала передатчика HCPM, синхронизация логических каналов передатчика HCPM, коррелированные маркеры

Качество модуляции (тип.)

C4FM = 1,3 %

HCPM = 0,8 %

HDQPSK = 2,5 %

Уровень входного сигнала оптимизирован для повышения качества модуляции

Пеленгация

Поддерживаемые типы карт

Pitney Bowes MapInfo (*.mif), растровый (*.bmp)

Сохранение результатов измерений

Файлы данных измерений (экспортированные результаты)

Файл карты, используемый для измерений

Файл Google Earth KMZ

Загружаемые файлы с результатами измерений (файлы с трассами и наборами настроек)

Файлы MIF/MID, совместимые с MapInfo

Уровень РЧ сигнала

Индикатор уровня сигнала

Расположен в правой части дисплея

Полоса измерения

До 40 МГц, зависит от полосы обзора и установленной полосы разрешения

Тип тональных сигналов

Изменяемая частота в зависимости от уровня принятого сигнала

Входы, выходы, интерфейсы

Вход РЧ

Розетка типа N

Вход внешнего опорного сигнала

розетка SMA

Вход запуска/синхронизации

розетка SMA

Индикатор состояния

Двухцветный светодиод, красный/зеленый

Порт USB

Разъем микро-USB 3.0, тип B

Габариты и масса

Размеры

Высота

30,5 мм

Ширина

190,5 мм

Глубина

127 мм

Масса

0,59 кг

Нормативные документы

Безопасность

UL61010-1, CAN/CSA-22.2 No.61010-1, EN61010-1, IEC61010-1

Региональные сертификаты

Европа: EN61326

Австралия/Новая Зеландия: AS/NZS 2064

Электромагнитная совместимость

EN61000-3-2, EN61000-3-3, EN61326-2-1

Устойчивость к электромагнитным помехам

EN61326–1/2, IEC61000-4-2/3/4/5/6/8/11

Условия окружающей среды

Температура

рабочая

от -10 до +55 °C

хранения

от -51 до +71 °C

Относительная влажность (рабочая)

от 5 до 75 % ±5 % при температуре от +30 до +40 ºC

от 5 до 45 % при температуре от +40 до +55 ºC

Высота над уровнем моря

рабочая

до 9144 м

хранения

15240 м

Динамические воздействия

Удары, в рабочем состоянии

Полусинусоидальные импульсы, 30 g пик., длительность 11 мкс, по 3 удара в направлении каждой оси (до 18 ударов)

Случайные вибрации, в нерабочем состоянии

0,030 g²/Гц, 10-500 Гц, 30 минут в направлении каждой из трех осей (общая продолжительность 90 минут)

Эксплуатация и транспортировка

Установка на рабочем столе

Согласно стандарту MIL-PRF-28800F, класс 2, в рабочем состоянии: допускается падение установленного прибора на любую из сторон, смежных той, на которой он стоит

Удары при транспортировке, в выключенном состоянии

Согласно стандарту MIL-PRF-28800F, класс 2, в нерабочем состоянии: допускается падение прибора на любую из шести сторон и любой из четырех углов с высоты до 30 см не более 10 раз

Информация для заказа

Модели

RSA306

USB-анализатор спектра реального времени, диапазон частот от 9 кГц до 6,2 ГГц, полоса захвата 40 МГц, гарантия 1 год.

Анализатор спектра RSA306 работает с компьютером под управлением ОС Microsoft Windows 7 или 8/8.1, 64 разряда. Для подключения RSA306 требуется порт USB 3.0. Для установки ПО SignalVu-PC компьютер должен иметь ОЗУ не менее 8 ГБ и 20 ГБ свободной памяти на жестком диске. Для реализации всех возможностей анализатора спектра RSA306 в режиме реального времени рекомендуется компьютер с процессором Intel Core i7 4-го поколения. Компьютер с процессором более ранней версии ограничивает возможности измерений в режиме реального времени.

Для записи потоковых данных компьютер необходимо оснастить накопителем со скоростью обмена не менее 300 МБ/с.

Принадлежности в комплекте поставки

174-6584-xx

Кабель USB 3.0 (1 м)

063-4543-xx

ПО SignalVu-PC, документация, накопитель USB

071-3323-xx

Печатное руководство по установке и технике безопасности (на английском языке)

Гарантийные обязательства

Гарантийные обязательства

1 год

Специализированные опции SignalVu-PC

SignalVu-PC-SVE работает на компьютере под управлением ОС Microsoft Windows 7 или 8/8.1, 64 разряда. Базовая версия ПО предоставляется бесплатно с комплекте с прибором, также ее можно загрузить с сайта www.tek.com. Ключи опций передаются по электронной почте. Принятые ключи вводятся в приложение. Полнофункциональные пробные версии опций могут быть активированы локально и использованы в течение 30 дней.

Следующие опции SignalVu-PC-SVE позволяют расширить возможности и повысить качество измерений:

Опция SVA

Измерение параметров аудиосигналов на прямом входе и AM/ЧM/ФM сигналов

Опция SVT

Измерение времени установления частоты и фазы

Опция SVM

Общий анализ модуляции

Опция SVP

Расширенный анализ сигналов (включая измерения импульсных сигналов)

Опция SVO

Гибкий анализ OFDM

Опция SV23

Приложение для измерения сигналов WLAN 802.11a/b/g/j/p

Опция SV24

Приложение для измерения сигналов WLAN 802.11n (необходима опция SV23)

Опция SV25

Приложение для измерения сигналов WLAN 802.11ac (необходима опция SV24) В анализаторе спектра RSA306 полоса анализа ограничена 40 МГц

Опция SV26

Измерения сигналов стандарта APCO P25

Опция MAP

Пеленгация и измерение уровней сигналов

Опция CON

Функция прямой связи ПО SignalVu-PC с комбинированным осциллографом серии MDO4000B

Опция SIGNALVU-PC-SVE SV2C

Функция прямой связи с комбинированным осциллографом серии MDO4000B и измерения сигналов WLAN 802.11a/b/g/j/p/n/ac (объединяет опции CON, SV23, SV24 и SV25)

Сервисные опции

Опция C3

Услуги по калибровке в течение 3 лет

Опция C5

Услуги по калибровке в течение 5 лет

Опция D1

Протокол с данными калибровки

Опция D3

Протокол с данными калибровки за 3 года (с опцией C3)

Опция D5

Протокол с данными калибровки за 5 лет (с опцией C5)

Опция R3

Ремонт в течение 3 лет (включая гарантийное обслуживание)

Опция R5

Услуги по ремонту в течение 5 лет (включая гарантию)

Рекомендуемые принадлежности

RSA300CASE

Мягкая сумка с плечевым ремнем

RSA300TRANSIT

Жесткий кейс для переноски анализатора спектра RSA300 с отделением для USB кабеля и мелких принадлежностей. Модель Stormcase iM2100 фирмы Pelican

RSA306RACK

Комплект для монтажа в стойку с гнездами для двух анализаторов спектра RSA306. 19-дюймовый каркас (487 мм) с крышкой для неиспользуемого гнезда

119-6609-xx

Гибкая штыревая антенна с разъемом BNC

103-0045-xx

Переходник с разъема типа N на разъем BNC

119-6594-xx

Узконаправленная антенна, от 824 МГц до 896 МГц

119-6595-xx

Узконаправленная антенна, от 896 МГц до 960 МГц

119-6596-xx

Узконаправленная антенна, от 1710 МГц до 1880 МГц

119-6597-xx

Узконаправленная антенна, от 1850 МГц до 1990 МГц

119-6970-xx

Антенна с магнитным держателем, от 824 МГц до 2170 МГц (необходим адаптер 103-0449-00)

119-7246-xx

Универсальный предварительный фильтр, от 824 МГц до 2500 МГц, розетка типа N

119-7426-xx

Универсальный предварительный фильтр, от 2400 МГц до 6200 МГц, розетка типа N

012-0482-xx

Кабель длиной 91 см, 50 Ом, разъем BNC (вилка)

174-4977-xx

Кабель длиной 50 см, 50 Ом, разъемы прямой типа N (вилка) и угловой типа N (вилка)

174-5002-xx

Кабель длиной 91 см, 50 Ом, разъемы типа N (вилка)

119-4146-xx

Датчики электромагнитного поля, EMCO

Аттенюатор 10 дБ, 2 Вт, разъем SMA (вилка-розетка)

Поставляется компанией Pasternack http://www.pasternack.com/10db-fixed-sma-male-sma-female-2-watts-attenuator-pe7045-10-p.aspx

Недорогие альтернативные датчики электромагнитного поля

Поставляются компанией Beehive www. http://beehive-electronics.com/
