Цифровые запоминающие осциллографы

Серия цифровых запоминающих осциллографов TBS1000B-EDU разработана с учетом требований современных образовательных учреждений. Это первый осциллограф, использующий новую систему обучающего ПО, позволяющую преподавателям эффективно интегрировать учебные материалы в осциллографы серии TBS1000B-EDU. Информация обучающего ПО, которая выводится непосредственно на экран осциллографа, представляет собой пошаговые инструкции, описание концепций, полезные советы или эффективные способы документирования результатов выполненной лабораторной работы. TBS1000B-EDU оснащен активным цветным ЖК дисплеем с разрешением WVGA и диагональю 7 дюймов, а также функцией двухканального частотомера. Осциллограф обладает частотой дискретизации до 2 Гвыб./с, верхней границей полосы пропускания от 50 до 200 МГц (в зависимости от модели) и имеет 5-летнюю гарантию, что позволяет рассматривать его как лучший в отрасли прибор начального уровня с оптимальным соотношением цена-качество для использования в целях обучения.

Основные технические характеристики

• 200 МГц, 150 МГц, 100 МГц, 70 МГц, 50 МГц и 30 МГц ¹ модели с пропускной способностью

• 2-канальные модели

• Частота дискретизации до 2 Гвыб/с по всем каналам

• Длина записи 2,5 тыс. точек по каждому каналу
• Расширенные триггеры, включая импульсную синхронизацию и синхронизацию по видеосигналу с возможностью выбора строки

¹ Модель 30 МГц поставляется только в Северную Америку и Европу.

Возможности и преимущества

• Активный цветной ЖК дисплей WVGA (800х480) с диагональю 7 дюймов

• 34 вида автоматизированных измерений

• Функция БПФ в двухоконном режиме позволяет одновременно наблюдать сигналы в частотной и временной областях
• Интегрированное обучающее ПО
• Двухканальный частотомер
• Функция масштабирования
• Режим автонастройки, а также автоматический выбор диапазона в зависимости от подаваемого сигнала
• Новые недорогие пассивные пробники TPP0051, 50 МГц
• Многоязычный интерфейс пользователя
• Небольшие размеры и масса – всего 124 мм в глубину и масса 2 кг

Интерфейсы

• Хост-порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных
• Порт USB 2.0 на задней панели упрощает подключение к ПК

Детальное изучение сложных сигналов

Для правильного анализа сигналов нужно обеспечить их детальный просмотр с требуемой точностью. Осциллограф серии TBS1000B-EDU оснащен 7-дюймовым ЖК дисплеем высокого разрешения, чтобы обеспечить качественное отображения развертки сигналов и другой выводимой на экран информации. Немаловажную роль играет интерфейс пользователя, основанный на интерфейсе приборов Tektronix серий MSO/DPO, которые неоднократно были отмечены различными призами. Удобный для использования интерфейс обеспечивает быстрый доступ ко всем функциям осциллографа и имеет режим "Pan & Zoom" (Панорамирование и масштабирование), в котором детали сигнала можно увеличить в 10 раз по сравнению с нормальным режимом.

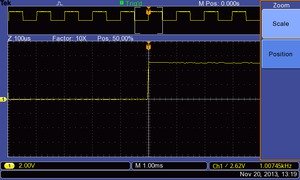

При масштабировании детали осциллограммы можно наблюдать с 10-кратным увеличением.



Доступная цифровая точность

При полосе пропускания до 200 МГц, максимальной частоте дискретизации 2 Гвыб./с и погрешности измерения по вертикали 3 % осциллограф позволяет увидеть самые тонкие детали сигнала. Фирменная технология Tektronix осуществляет непрерывную выборку сигнала в режиме реального времени по всем каналам с 10-кратной передискретизацией. Частота дискретизации не уменьшается при изменении скорости развертки или использовании нескольких каналов, что позволяет вам увидеть самые мелкие детали сигналов.

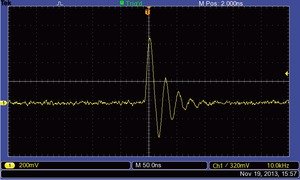

Фирменная технология дискретизации в режиме реального времени позволяет увидеть мелкие детали сигнала, недоступные при использовании других осциллографов.



Важные инструменты для диагностики ваших устройств

С помощью осциллографа серии TBS1000B-EDU студенты могут изучать расширенные возможности запуска, используемые при отладке современных сложных электронных схем. Запуск по положительному или отрицательному перепаду, по длительности импульса или по видеосигналу позволит студентам выделять интересующие их сигналы и исследовать альтернативные способы запуска с использованием гибкого меню для установки типа запуска и его параметров.

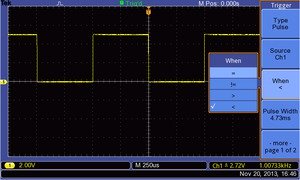

Применяя функцию запуска по длительности импульса, можно легко захватывать важные события.



Наличие в осциллографе серии TBS1000B-EDU широкого выбора математических функций и автоматизированных измерений облегчает оценку качества захваченного сигнала. Можно быстро выполнить операции сложения, вычитания и умножения сигналов или использовать один из 34 видов автоматизированных измерений, чтобы повысить надежность и ускорить вычисления важных характеристик сигнала, таких как частота, время нарастания или длительность выброса.

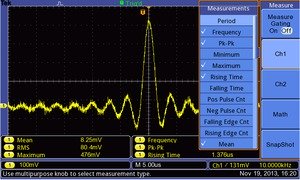

Быстрый анализ сигналов с помощью 34 стандартных видов автоматических измерений



Расположенная на передней панели специальная кнопка предназначена для расшенного анализа в частотной области. При нажатии этой кнопки студент получает быстрый доступ к функции БПФ, позволяющей получать одновременное представление сигналов в частотной и временной областях, чтобы понять связь между ними.

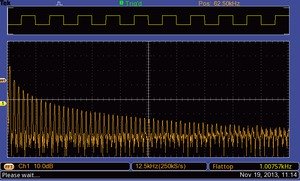

Быстрый доступ к функции БПФ с помощью расположенной на передней панели специальной кнопки.





Для повышения качества обучения функция "Autoset" (Автонастройка) может быть выключена. При выполнении лабораторных работ начального уровня, важных для приобретения студентом базовых навыков работы с осциллографом, выключение функции Autoset поможет им лучше понять принцип действия осциллографа, не пропуская традиционных операций настройки в результате нажатия кнопки Autoset. Для блокировки или разблокировки функции Autoset необходимо ввести пароль на экране Autoset в меню Utility.

Функция Autoset может быть блокирована или разблокирована посредством ввода пароля в меню Utility.



Осциллограф TBS1000B-EDU также оснащен встроенным двухканальным частотомером. Независимое управление уровнем запуска каждого частотомера облегчает одновременное наблюдение за частотами двух разных сигналов.

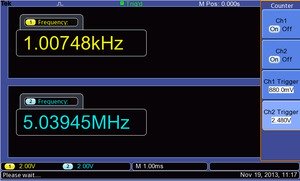

Двухканальные 6-разрядные частотомеры входят в перечень базовых функций всех моделей осциллографов серии TBS1000B-EDU.



Программное обеспечение для обучения

Инновационное программное обеспечение для обучения (обучающее ПО) позволяет создать полнофункциональную систему обучения на основе мощного компьютерного приложения для редактирования учебных материалов (PC Course Editor) в сочетании с приборами серии TBS1000B-EDU и веб-страницей для обмена этими материалами. С помощью обучающего ПО преподаватели могут составлять описания лабораторных работ и загружать материал непосредственно в осциллограф серии TBS1000B-EDU. Имеющиеся лабораторные работы могут быть модифицированы с учетом последних прочитанных лекций или новых идей, появившихся в процессе обсуждения учебного материала. Студенты могут выполнять лабораторные работы непосредственно с осциллографом и записывать данные о ходе проведения работ в файл результатов, который составляется из снимков экрана. Сотрудники разных лабораторий, преподаватели одного ВУЗа и даже преподаватели, находящиеся в разных странах, могут совместно использовать обучающий материал. Веб-страница Tektronix Courseware составлена так, чтобы преподаватели могли не только использовать свой учебный материал, но и творчески осмысливать новые и интересные идеи своих коллег.



Компьютерное приложение для редактирования контента

Создание лабораторной работы начинается в приложении для редактирования контента. Это приложение, работающее под управлением Windows, предоставляет среду для разработки обучающего ПО. С помощью простых инструментов Windows преподаватели могут составлять новые или редактировать уже имеющиеся лабораторные работы, используя тексты, иллюстрации, формулы или таблицы. Для идентификации преподавателя, кафедры или ВУЗа предусмотрено создание уникального профиля.

Основной модуль контента обучающего ПО – это раздел, посвященный лабораторным работам. В этот раздел можно включить общий обзор лабораторной работы, описание настроек прибора, теоретическую часть и пошаговые инструкции. Для создания учебного курса нужно подготовить несколько лабораторных работ. Обычно курс содержит несколько лабораторных работ с соответствующими темами, например базовый курс по цифровой электронике состоит из лабораторных работ со следующими темами: "Базовая булева логика", "Логические элементы И и ИЛИ", "Генераторы", "Устройства с несколькими устойчивыми состояниями", "Запоминающие устройства". Отдельные лабораторные работы могут использоваться в нескольких курсах для оптимизации учебного процесса. После формирования всех курсов создается рабочий файл пакета, содержащий курсы с соответствующими лабораторными работами и позволяющий загружать контент в осциллограф серии TBS1000B-EDU.

Обучающее ПО и справочная система доступны на 11 языках.

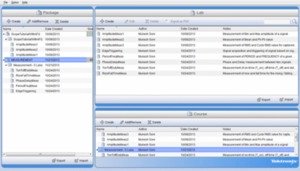

Интерфейс обучающего ПО позволяет составлять курсы на основе лабораторных работ. Из готовых курсов формируются файлы, которые можно загружать в осциллограф.



Характеристики ПО для обучения работе с осциллографом

После загрузки рабочего файла в прибор, студенты могут легко получать доступ к контенту, используя расположенную на передней панели специальную кнопку "Course". С помощью экранных клавиш и универсальной ручки осциллографа студенты могут выбрать необходимый курс (всего до 8 курсов), каждый из которых объединяет до 30 лабораторных работ. В осциллограф можно загрузить учебный материал объемом до 100 Мбайт, чтобы учесть все варианты возможного использования прибора в нескольких лабораториях. Выбрав лабораторную работу, студент может прочитать обзорный раздел, поэтапно выполнить работу, собрать данные, проверить их, сохранить результаты и составить отчеты с осциллограммами, полученными на каждом этапе. Все перечисленные действия могут быть выполнены непосредственно на осциллографе.

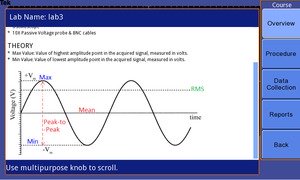

Меню обучающего ПО с управлением экранными клавишами обеспечивает удобный доступ ко всем функциям.



Веб-страница Tektronix для обмена учебными материалами

Компания Tektronix создала сайт, через который преподаватели могут обмениваться новыми интересными идеями и составлять планы лабораторных работ. Пользователи могут скачивать с этого сайта учебный материал и модифицировать его или загружать материалы лабораторных работ для совместного использования с другими преподавателями. Сайт также содержит всеобъемлющую поисковую систему, с помощью которой посетители могут находить лабораторные работы, введя ключевое слово, имя автора, категорию, тему и/или язык. После регистрации на сайте пользователи могут загружать или скачивать материал, а также добавлять комментарии к материалу, который они используют.

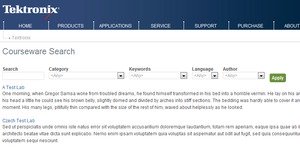

С помощью мощной поисковой системы можно легко находить интересующий материал.



Прибор, облегчающий вашу работу

Осциллографы серии TBS1000B-EDU предельно просты и удобны в работе, но особенно легко будет тем, кто уже знаком с приборами Tektronix.

Интуитивно понятное управление

Интуитивно понятный интерфейс пользователя с отдельным управлением системой вертикального отклонения каждого канала, кнопкой масштабирования/увеличения и удобным доступом к функциям с помощью экранных клавиш осциллографа и многофункциональной ручки осциллографа делает эти приборы простыми в использовании, сокращая время обучения и повышая эффективность.

Помощь в нужном месте, в нужное время

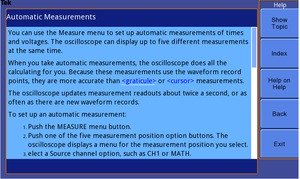

Контекстно-зависимая справочная система предоставляет всю необходимую информацию о выполняемой операции.



Встроенное меню справки содержит важную информацию о всех функциях и характеристиках осциллографа. Справка дается на том же языке, что и в интерфейсе пользователя.

Качество, на которое можно положиться

Кроме лучших в отрасли сервиса и поддержки, осциллографы серии TBS1000B-EDU обеспечиваются стандартной пятилетней гарантией.
