Осциллографы с цифровым люминофором
Серия TDS3000C
Tektronix больше не продаёт продукты из этого технического описания.
Посмотреть бывшее в употреблении оборудование для тестирования Tektronix Encore.
Просмотреть информацию о технической поддержке и гарантии для этих продуктов.
Дополнительные сведения
- TDS3000C Digital Phosphor Oscilloscope (Discontinued)
- Explore more Software models
Читать на веб-сайте:
Осциллографы серии TDS3000C обеспечивают требуемые характеристики по приемлемой цене. Верхняя граница полосы пропускания от 100 до 500 МГц и частота дискретизации до 5 Гвыб./с обеспечивают точное отображение сигналов.
Замечание для заказчиков в ЕС
Данный прибор не отвечает требованиям Директивы RoHS 2 2011/65/EU и не поставляется в страны ЕС. Заказчики могут приобрести приборы с европейского склада, который больше не пополняется, до 22.07.2017. Компания Tektronix постарается помочь в решении ваших задач. Обращайтесь в представительство компании Tektronix для поддержки и поиска приборов для замены. Tektronix обеспечивает обслуживание приборов в любой точке мира.
Основные технические характеристики
- Модели с полосой пропускания 100 МГц, 300 МГц и 500 МГц
- Модели с 2 или 4 аналоговыми каналами
- Частота дискретизации в режиме реального времени до 5 Гвыб./с по всем каналам
- Длина записи 10 000 точек по всем каналам
- Скорость непрерывного захвата сигнала 3600 осциллограмм в секунду
- Расширенный набор функций запуска
Возможности и преимущества
- Хост-порт USB на передней панели упрощает сохранение и передачу результатов измерений
- 25 автоматических измерений
- БПФ в стандартной конфигурации
- Многоязычный интерфейс пользователя
- Функция автоматического обнаружения аномальных сигналов WaveAlert®
- Интерфейс TekProbe® ® поддерживает автоматическую установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
Компактная конструкция
- Небольшая масса прибора (3,2 кг) облегчает его транспортировку
- Дополнительная встроенная аккумуляторная батарея обеспечивает автономную работу прибора до 3 часов
Модули для специального анализа
- Модуль расширенного анализа
- Модуль контроля предельных значений
- Модуль тестирования телекоммуникационных сигналов по маске
- Модуль расширенного анализа видеосигналов
Области применения
- Разработка и отладка цифровых устройств
- Монтаж и обслуживание видеооборудования
- Разработка источников питания
- Обучение и профессиональная подготовка
- Тестирование телекоммуникационных сигналов по маске
- Производственное тестирование
- Лабораторные измерения
Осциллографы с цифровым люминофором для более детального анализа сложных сигналов
Осциллографы серии TDS3000C обеспечивают высокую скорость захвата сигналов в течение длительного времени и расширенные возможности запуска, что позволяет вам быстрее определять истинную причину происходящих сбоев.
Отображение градаций яркости в режиме реального времени используется для анализа истории активности сигнала, что облегчает определение характеристик захваченного сигнала. В отличие от аналогичных осциллографов других производителей, история активности сигнала сохраняется даже после прекращения захвата.
Быстрая отладка устройств и измерение характеристик сигналов с использованием технологии дискретизации сигналов в режиме реального времени и интерполяции sin (x)/x
Осциллограф серии TDS3000C объединяет уникальную технологию дискретизации в режиме реального времени (DRT) с интерполяцией вида sin(x)/x для точного измерения характеристик сигналов различных типов одновременно по всем каналам. В отличие от аналогичных осциллографов других производителей, в осциллографах серии TDS3000C при включении дополнительных каналов частота дискретизации остается неизменной. Технология DRT гарантирует захват кратковременных событий, например глитчей или аномалий фронтов, что невозможно при работе с другими осциллографами этого класса, а интерполяция sin(x)/x обеспечивает точную реконструкцию каждого сигнала.

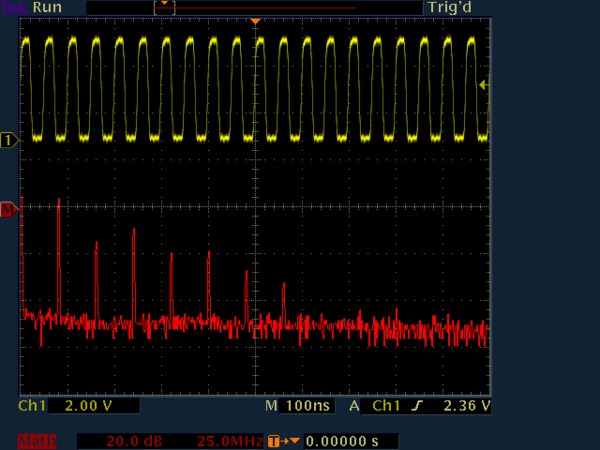

Поиск случайного шума в схеме при использовании БПФ в осциллографе серии TDS3000C.

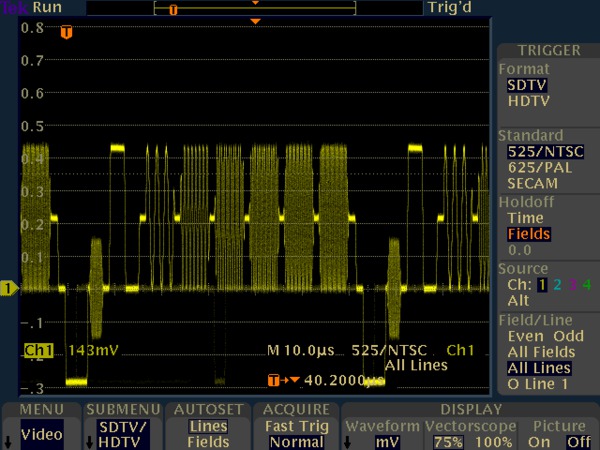

Запуск по специальным видеосигналам позволяет осциллографу серии TDS3000C запускаться по таким сигналам, как RS-343 (частота развертки 26,2 кГц).

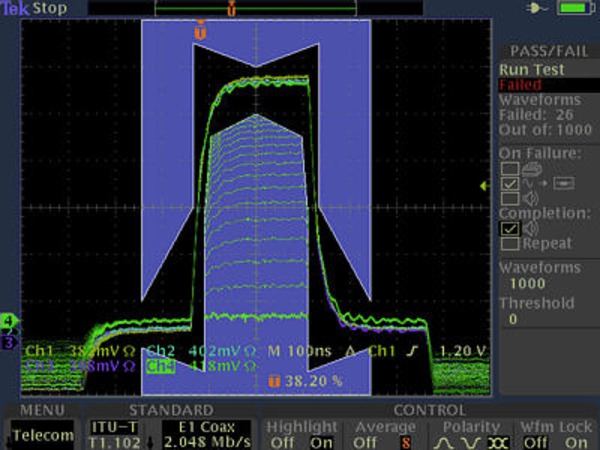

Осциллограф серии TDS3000C обеспечивает непревзойденную скорость тестирования линейных плат систем связи. Контекстное меню QUICKMENU объединяет все часто используемые функции тестирования телекоммуникационных сигналов.
Простая настройка и использование
При выполнении работы в сжатые сроки, вам потребуется осциллограф с интуитивно понятным управлением, чтобы ускорить и упростить обучение работе с прибором. Осциллограф серии TDS3000C обеспечивает ускоренное обучение. Простая навигация и специализированные органы управления на передней панели помогут вам потратить меньше времени на освоение и сфокусироваться только на выполняемой работе.

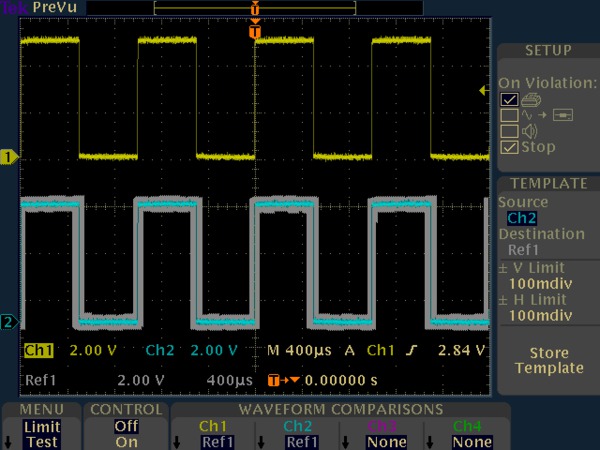

Осциллограф серии TDS3000C с модулем TDS3LIM – идеальное решение для производственного тестирования, при котором требуется быстрая разбраковка «годен/не годен».

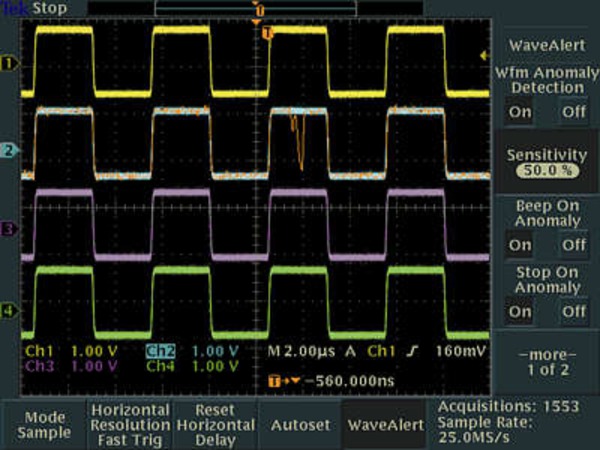

Функция обнаружения аномалий WaveAlert используется для отслеживания отклонений от нормального входного сигнала, таких как глитч в канале 2.
Простая передача, документирование и анализ данных на внешнем ПК.
Упрощение анализа и документирования
Осциллограф серии TDS3000C оснащен хост-портом USB, облегчающим сохранение данных на внешних накопителях и передачу результатов измерений на ПК.
Программное обеспечение для связи с компьютером OpenChoice®позволяет просто переносить снимки экрана и данные осциллограмм в приложения, работающие на ПК, либо непосредственно в Microsoft Word или Excel.
Если вам неудобно использовать для анализа ПК, то осциллограф серии TDS3000C предлагает 25 автоматических измерений, сложение, вычитание, умножение и деление осциллограмм, а также быстрое преобразование Фурье (БПФ). В отличие от аналогичных осциллографов других производителей, автоматические измерения и математические функции осциллографа серии TDS3000C используют всю длину записи при захвате сигналов или выделяют конкретное событие в захваченном сигнале.
Управление прибором
Используя встроенный порт Ethernet и средство удаленного управления e*Scope, можно управлять осциллографом серии TDS3000C через веб-браузер с вашего ПК.
Работайте там, где вам удобно
Осциллографы серии TDS3000C имеют компактную конструкцию глубиной всего 149 мм, что способствует экономии места на рабочем столе. Транспортировка осциллографа в другую лабораторию не затруднит вас, так как его масса не превышает 3,2 кг.

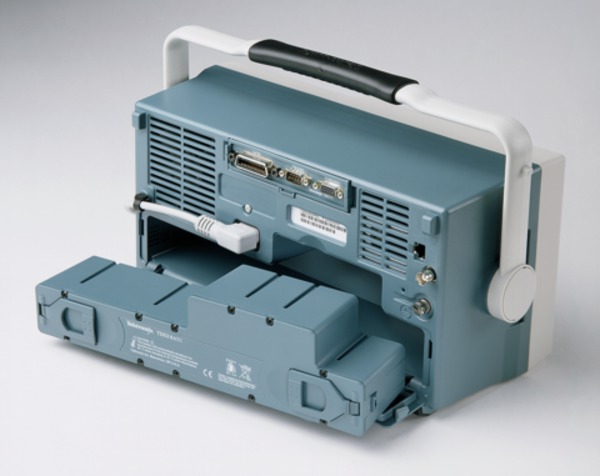

Для большей мобильности предусмотрена дополнительная аккумуляторная батарея, обеспечивающая до 3 часов автономной работы.
Батарея TDS3BATC обеспечивает до 3 часов автономной работы осциллографа.
Технические характеристики
Приведенные характеристики являются типовыми, если не указано иное. Приведенные характеристики относятся ко всем моделям, если не указано иное.
Основные характеристики моделей
TDS3012C | TDS3014C | TDS3032C | TDS3034C | TDS3052C | TDS3054C | |
---|---|---|---|---|---|---|
Число входных каналов | 2 | 4 | 2 | 4 | 2 | 4 |
Верхняя граница полосы пропускания | 100 МГц | 100 МГц | 300 МГц | 300 МГц | 500 МГц | 500 МГц |
Время нарастания (тип.) | 3,5 нс | 3,5 нс | 1,2 нс | 1,2 нс | 0,7 нс | 0,7 нс |
Частота дискретизации в каждом канале | 1,25 Гвыб./с | 1,25 Гвыб./с | 2,5 Гвыб./с | 2,5 Гвыб./с | 5 Гвыб./с | 5 Гвыб./с |
Длина записи | 10 000 точек |
Система вертикального отклонения
- Аппаратное ограничение полосы пропускания
TDS3012C TDS3014C TDS3032C TDS3034C TDS3052C TDS3054C 20 МГц 20 МГц 20 МГц, 150 МГц 20 МГц, 150 МГц 20 МГц, 150 МГц 20 МГц, 150 МГц
- Режимы входа
- Связь по постоянному току, связь по переменному току, земля
- Входной импеданс
- 1 МОм, 13 пФ или 50 Ом
- Чувствительность по вертикали
- 1 МОм
- От 1 мВ/дел. до 10 В/дел.
- 50 Ом
- От 1 мВ/дел. до 1 В/дел.
- Разрешение по вертикали
- 9 разрядов
- Maximum input voltage
- 1 MΩ
150 VRMSwith peaks at ≤400 V
- 50 Ω
5 VRMSwith peaks at ≤30 V
- Погрешность усиления постоянного напряжения
- ± 2%
- Диапазон смещения
- ±5 дел.
Система горизонтального отклонения
- Диапазон скоростей развертки
TDS3012C TDS3014C TDS3032C TDS3034C TDS3052C TDS3054C От 4 нс/дел до 10 с/дел От 4 нс/дел до 10 с/дел От 2 нс/дел до 10 с/дел От 2 нс/дел до 10 с/дел От 1 нс/дел до 10 с/дел От 1 нс/дел до 10 с/дел
- Погрешность генератора развертки
- ±20 х 10 -6 в любом интервале > 1 мс
Система запуска
- Режимы запуска
- Автоматический (поддерживает режим прокрутки для скорости развертки 40 мс/дел и более медленной), ждущий, однократный запуск
- Запуск по событию В
- Задержка запуска или запуск после заданных событий
- Диапазон времени задержки запуска
- От 13,2 нс до 50 с
- Запуск после заданных событий
- От 1 до 9 999 999 событий
- Типы запуска
- По перепаду
- Стандартный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Связь по входу запуска: связь по переменному току, по постоянному току, подавление шума, ФВЧ, ФНЧ
- По видеосигналу
- Запуск по всем строкам, по выбранным строкам, по нечетным или четным полям, по всем полям видеосигнала стандарта NTSC, PAL, SECAM
- По специальному видеосигналу
- Запуск по заданным строкам вещательных и специальных видеосигналов и по аналоговым сигналам HDTV (1080i, 1080p, 720p, 480p). Требуется модуль TDS3VID
- По длительности импульса (или глитча)
- Запуск по длительности импульса, меньшей, большей, равной или неравной выбранному значению в диапазоне от 39,6 нс до 50 с
- По ранту
- Запуск по импульсу, который пересек один порог, но не пересек второй порог перед повторным пересечением первого
- По времени нарастания/спада
- Запуск по перепадам импульсов, крутизна которых больше или меньше указанного значения. Перепады могут быть положительными, отрицательными или любыми
- По логическому выражению
- Запуск в случае, если логическое выражение (И, ИЛИ, И-НЕ, ИЛИ-НЕ) сохраняет значение «Ложь» или значение «Истина» в течение заданного времени
- По логическому состоянию
- Любое логическое состояние. Запуск по положительному или отрицательному перепаду сигнала тактовой частоты. Логические выражения могут использоваться для сочетаний из 2 входных сигналов (не 4)
- По коммуникационным сигналам
- Запуск по выделенному импульсу для тестирования по маске сигналов телекоммуникационного оборудования DS1/DS3 согласно требованиям стандарта ANSI T1.102. Требуется модуль TDS3TMT
- Переменный
- Последовательное использование каждого активного канала в качестве источника сигнала запуска
Система захвата данных
- DPO
- Захват и отображение сложных сигналов, случайных событий и трудно регистрируемых особенностей сигнала. Осциллографы с цифровым люминофором предоставляют информацию о сигнале в режиме реального времени с использованием трех параметров: амплитуда, время и зависимость амплитуды от времени.
- Выборка
- Только выборка данных
- Усреднение
- Усредненная осциллограмма: усреднение по 2-512 осциллограммам (выбирается)
- Огибающая
- Минимальные и максимальные значения, полученные в одном или нескольких циклах выборки
- Пиковый детектор
- Захват высокочастотных сигналов и случайных глитчей. Захват глитчей длительностью от 1 нс (типовое значение) на всех скоростях развертки.
- ПО WaveAlert®
- Мониторинг входных сигналов по всем каналам и выдача пользователю предупреждения об отклонении любого сигнала от ранее захваченного нормального сигнала
- Однократный запуск
- Кнопка "Single Sequence" (Однократный запуск) используется для запуска одиночного цикла регистрации сигнала
Измерение параметров сигнала
- Курсоры
- Амплитуда, время
- Автоматические измерения
Отображение любых четырех измерений для любого сочетания осциллограмм. Или отображение всех измерений с получением снимков экрана. Измеряются период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность положительного перепада, длительность отрицательного перепада, скважность положительных импульсов, скважность отрицательных импульсов, положительный глитч, высокий уровень, низкий уровень, максимум, минимум, от пика до пика, амплитуда, среднее значение, среднее значение за период, среднеквадратическое значение, среднеквадратическое значение за период, длительность пакета, задержка, фаза, площадь1, площадь за период1
1Требуется модуль TDS3AAM.
- Статистическая обработка результатов
- Среднее значение, минимум, максимум, стандартное отклонение. Требуется модуль TDS3AAM
- Пороги
- Настраиваемые пользователем пороговые значения для автоматических измерений, задаваемые в процентах или единицах измерения напряжения
- Стробирование
- Выделение конкретного события в захваченном сигнале для его измерения. Выполняется с помощью курсоров экрана или курсоров сигнала.
Математическая обработка осциллограмм
- Арифметические операции
- Сложение, вычитание, умножение и деление сигналов
- БПФ
- Распределение амплитуды по частоте. Выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ. Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса.
- Расширенные математические функции
Интегрирование, дифференцирование, сложные алгебраические выражения, включающие аналоговые осциллограммы, математическое функции, скалярные величины, до двух определяемых пользователем переменных и результаты параметрических измерений. Например: (Intg (Ch1-Mean(Ch1)) × 1,414 × VAR1)1
1Требуется модуль TDS3AAM.
Обработка осциллограмм
- Автонастройка
- Автоматическая настройка параметров системы запуска, вертикальной и горизонтальной развертки для всех каналов с помощью одной кнопки (с возможностью отмены).
- Компенсация фазовых сдвигов
- Можно вручную ввести фазовый сдвиг между каналами ±10 нс для более точного измерения временных характеристик и построения расчетных осциллограмм
Характеристики дисплея
- Тип дисплея
- ЖК цветной TFT дисплей с диагональю 6,5-дюйма (165,1мм)
- Разрешение дисплея
- 640 пикселей по горизонтали × 480 пикселей по вертикали (VGA)
- Интерполяция
- sin x/x
- Представление сигналов
- Точки, векторы, регулируемое послесвечение, бесконечное послесвечение
- Координатная сетка
- Полная, сетка, перекрестие и кадр. NTSC, PAL, SECAM и вектороскоп (цветные полосы 100% и 75%) с модулем TDS3VID (опция)
- Формат
- YT, XY и трехмерная стробированная область XYZ (XY с гашением по оси Z только в 4-канальных моделях)
Порты ввода/вывода
- Порт Ethernet
- Розетка RJ-45, поддержка 10Base-T LAN
- Порт USB
Хост-порт USB 2.0 на передней панели. Поддерживает USB накопитель
- Порт GPIB
Полноценные режимы приема и передачи, настройка и измерения
(Входит в состав опционального модуля связи TDS3GV)
- Порт RS-232C
Вилка DB-9, полноценные режимы приема и передачи; управление всеми режимами, настройками и измерениями
Скорость передачи до 38 400 бод
(Входит в состав опционального модуля связи TDS3GV)
- Видеопорт VGA
Розетка DB-15, выход для непосредственного отображения сигналов на больших мониторах VGA
(Входит в состав опционального модуля связи TDS3GV)
- Вход внешнего запуска
Разъем BNC, входной импеданс >1 МОм, 17 пФ; макс. входное напряжение 150 Вср.кв.
Источник питания
- Питание от сети
- Напряжение
От 100 Вср.кв.до 240 Вср.кв.±10%
- Частота
От 45 до 440 Гц (от 100 до 120 В)
От 45 до 66 Гц (от 120 до 240 В)
- Потребляемая мощность
- Не более 75 Вт
- Питание от батареи
- Требуется литий-ионная аккумуляторная батарея TDS3BATC
- Время работы (тип.)
- 3 часа
Габариты и масса
- Размеры
мм дюймы Ширина 375,0 14,8 Высота 176,0 6,9 Глубина 149,0 5,9
- Масса
кг фунты Без принадлежностей 3,2 7,0 С принадлежностями 4,5 9,8
- Размеры упаковки
мм дюймы Ширина 502,0 19,8 Высота 375,0 14,8 Глубина 369,0 14,5
- Комплект для монтажа в стойку (RM3000)
мм дюймы Ширина 484,0 19,0 Высота 178,0 7,0 Глубина 152,0 6,0
Климатические условия и безопасность
- Температура
- В рабочем состоянии
- От 0 до +50 ºC
- При хранении
- От -40 до +71 ºC
- Относительная влажность
- (при работе и хранении)
- при температуре до +30 ºC
- до 95%
- при температуре от +30 ºC до +50 ºC
- до 45%
- Высота над уровнем моря
- В рабочем состоянии
- До 3000 м
- При хранении
- 15 000 м
- Электромагнитная совместимость
- Соответствует требованиям стандарта EN61326, класс A, приложение D по излучаемым и кондуктивным электромагнитным помехам; EN6100-3-2 по гармоническим составляющим в электросетях переменного тока; EN6100-3-3 по изменениям, флуктуациям и скачкам напряжения; FCC 47 CFR, раздел 15, подраздел B, класс A; требованиям австралийского стандарта по ЭМС
- Безопасность
- UL61010B-1, CSA1010.1, IEC61010-1, EN61010-1
Информация для заказа
Модели осциллографов серии TDS3000C
- TDS3012C
- 100 МГц, 2 канала, 1,25 Гвыб./с
- TDS3014C
- 100 МГц, 4 канала, 1,25 Гвыб./с
- TDS3032C
- 300 МГц, 2 канала, 2,5 Гвыб./с
- TDS3034C
- 300 МГц, 4 канала, 2,5 Гвыб./с
- TDS3052C
- 500 МГц, 2 канала, 5 Гвыб./с
- TDS3054C
- 500 МГц, 4 канала, 5 Гвыб./с
При заказе указывайте тип кабеля питания и язык руководства пользователя из приведенных ниже списков.
Принадлежности в комплекте поставки
Probes
- P6139B
- Пассивный пробник, 500 МГц, 10x, один на канал
Accessories
- Защитная крышка передней панели
- Лоток для принадлежностей
- Компакт-диск с документацией
- Содержит руководство пользователя на всех языках
- Накладка для передней панели прибора
- Переведенная на соответствующий язык накладка для передней панели прибора. При заказе указывайте язык руководства пользователя.
- Руководство по вводу в эксплуатацию и безопасности
- Кабель питания
- При заказе указывайте тип кабеля питания.
- Программное обеспечение OpenChoice ® для связи с ПК
- Обеспечивает быстрое и простое взаимодействие между ПК с Windows и осциллографом серии TDS3000C через интерфейсы LAN, GPIB или RS-232. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана.
- Отслеживаемый сертификат калибровки
- NIM/NIST
Гарантийные обязательства
Трехлетняя гарантия на все детали и работу, за исключением пробников и принадлежностейОпции прибора
Кабель питания
- Опция A0
- Вилка питания для сетей Северной Америки (115 В, 60 Гц)
- Опция A1
- Вилка питания для сетей Европы (220 В, 50 Гц)
- Опция A2
- Вилка питания для сетей Великобритании (240 В, 50 Гц)
- Опция A3
- Вилка питания для сетей Австралии (240 В, 50 Гц)
- Опция A4
- Северная Америка (240 В, 50 Гц)
- Опция A5
- Вилка питания для сетей Швейцарии (220 В, 50 Гц)
- Опция A6
- Вилка питания для сетей Японии (100 В, 50/60 Гц)
- Опция A10
- Вилка питания для сетей Китая (50 Гц)
- Опция A11
- Вилка питания для сетей Индии (50 Гц)
- Опция A12
- Вилка питания для сетей Бразилии (60 Гц)
- Опция A99
- Шнур электропитания отсутствует
Руководство пользователя
- Опция L0
- Руководство на английском языке
- Опция L1
- Руководство на французском языке
- Опция L2
- Руководство на итальянском языке
- Опция L3
- Руководство на немецком языке
- Опция L4
- Руководство на испанском языке
- Опция L5
- Руководство на японском языке
- Опция L6
- Руководство на португальском языке
- Опция L7
- Руководство на китайском языке (упрощенное письмо)
- Опция L8
- Руководство на китайском языке (традиционное письмо)
- Опция L9
- Руководство на корейском языке
- Опция L10
- Руководство на русском языке
- Опция L99
- Без руководства
Данная опция включают переведенную на соответствующий язык накладку для передней панели.
Сервисные опции
Доступны при покупке прибора Опция D1 Отчет с калибровочными данными Опция R5 Ремонт в течение 5 лет Доступны после покупки прибора TDS30xxC-R5DW Ремонт в течение 5 лет (включая период гарантии); отсчет пятилетнего периода начинается с момента покупки прибора
Рекомендуемые принадлежности
Пробники
- ADA400A
- Дифференциальный усилитель с высоким коэффициентом усиления 100x, 10x, 1x, 0,1x
- P5100A
- Высоковольтный пассивный пробник 100x, 2,5 кВ
- P5205A
- Высоковольтный дифференциальный пробник, 100 МГц, 1,3 кВ
- P5210A
- Высоковольтный дифференциальный пробник, 50 МГц, 5,6 кВ
- P6243
- Активный пробник, 1 ГГц, входная емкость ≤1 пФ, 10x
- TCP202A
Токовый пробник постоянного/переменного тока 15 А, 50 МГц
- TCP303
Токовый пробник 150 А, 15 МГц1
- TCP305A
- Токовый пробник 50 А, 50 МГц1
- TCP312A
- Токовый пробник 30 А, 100 МГц 1
- TCPA300
Усилитель пробника, 100 МГц
- TCPA400
- Усилитель пробника, 50 МГц
- TCP404XL
- Токовый пробник 500 А, 2 МГц 2
1Требуется усилитель пробника TCPA300.
2Требуется усилитель пробника TCPA400.
Принадлежности
- TDS3GV
- Интерфейсы GPIB, VGA, RS-232
- TDS3AAM
- Модуль расширенного анализа. Добавляет расширенные возможности математической обработки, произвольные математические выражения, статистику измерений и дополнительные автоматические измерения
- TDS3LIM
- Модуль контроля предельных значений Добавляет новые возможности контроля осциллограмм по предельным значениям
- TDS3TMT
- Модуль тестирования телекоммуникационных сигналов по маске. Добавляет проверку соответствия требованиям стандартов ITU-T G.703 и ANSI T1.102, тестирование по заданной маске и многое другое.
- TDS3VID
Модуль расширенного анализа видеосигналов. Добавляет контекстное меню quickmenu для анализа видеосигналов, автонастройку, удержание, запуск по определенному числу строк видеосигнала, режим просмотра видеоизображений, режим вектороскопа1, запуск по сигналам HDTV и многое другое.
- TDS3BATC
- Литий-ионная батарея обеспечивает автономную работу прибора до 3 часов
- TDS3ION
- Зарядное устройство
- AC3000
- Мягкая сумка для переноски прибора
- HCTEK4321
Жесткий пластиковый кейс для переноски прибора
(необходима сумка AC3000)
- RM3000
- Комплект для монтажа в стойку
- 071-2507-xx
- Руководство по обслуживанию (только на английском языке)
1Вектороскоп не поддерживает композитный видеосигнал.
