Генераторы сигналов произвольной формы

Технические характеристики

Приведенные характеристики являются типовыми, если не указано иное. Приведенные характеристики относятся ко всем моделям, если не указано иное.

Определения

Нормируемые характеристики (не помечаются)

Нормируемые технические характеристики – характеристики прибора с пределами допустимого отклонения, значения которых гарантированы потребителю. Нормируемые технические характеристики проверяются в процессе производства и при поверке прибора путём прямых измерений значений параметров (раздел «Проверка производительности» Руководства по эксплуатации).

Типовые характеристики (помечаются как "тип.")

Типовые характеристики – характеристики прибора, представленные как типовые, но не гарантируемые показатели производительности. Данные значения параметров не гарантируются, но большая часть приборов будет иметь производительность на указанном уровне. Типовые характеристики не проверяются в процессе производства или при поверке прибора (раздел «Проверка производительности» Руководства по эксплуатации).

Номинальные характеристики (не помечаются)

Номинальные характеристики – характеристики прибора, обеспечиваемые при разработке. Номинальные характеристики не гарантируются, поэтому они не проверяются в процессе производства или при поверке прибора (раздел «Проверка производительности» Руководства по эксплуатации).

Основные характеристики моделей

Режимы работы

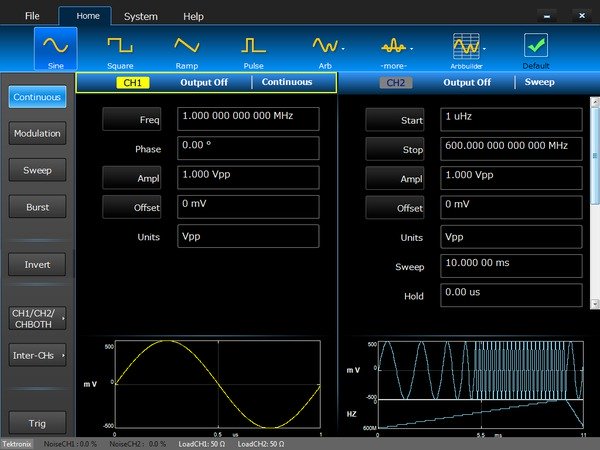

Базовый

Режим с прямым цифровым синтезом

Сигналы стандартной формы

Синусоидальный, прямоугольный, импульсный, пилообразный, шумоподобный, пост. напряжение, sin(x)/x, функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус

Режимы работы

Непрерывный, свипирующий, режим модуляции и пакетный режим

Сигналы произвольной формы

Частота выборки: 2,5 Гвыб./с, фикс.

Разрешение по вертикали: 14 разрядов

Длина сигнала: 16 384 точки

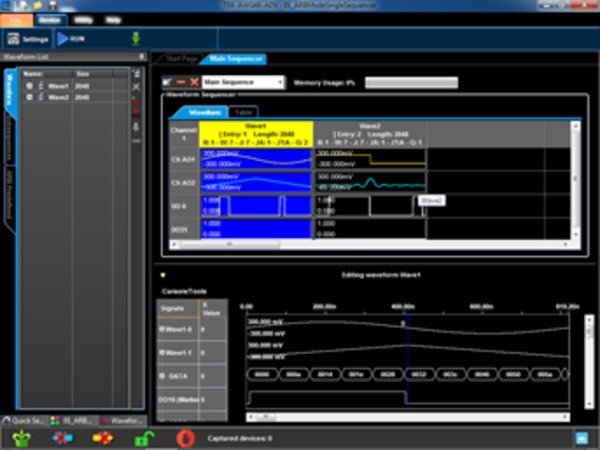

Расширенный

Режим создания сигналов произвольной формы

Режимы работы

Непрерывный, задание последовательности, запуск, стробирование

Частота выборки

от 100 выб./с до 2,5 Гвыб./с, перестраивается

Разрешение по вертикали

14 разрядов

Длина сигнала

от 64 до 64 млн. точек (1 млн = 2²⁰) с кратностью 64 точки для длины < 320 точек и 16 точек для длины ≥ 320 точек

Стандартная конфигурация: 1 млн. точек

Опция: 16, 32, 64 млн. точек

Длина последовательности

от 1 до 16 384 элементов

Управление последовательностью

Повторение сигнала, ожидание выполнения нескольких условий запуска (до 7 условий), ожидание появления нескольких событий (до 7 событий), переход при наличии событий (до 7 синхронных или асинхронных событий), переход (синхронный или асинхронный)

Число повторений сигнала

от 1 до 2 097 151 или неограниченное число

Тип перехода

Синхронный или асинхронный

Цифровые каналы

Стандартная конфигурация: нет

Опция: 16 или 32

Встроенный набор сигналов стандартной формы

Пост. напряжение, синусоидальный, косинусоидальный, треугольный, прямоугольный, пилообразный, линейное нарастание и спад, импульсный, кардинальный синус, экспоненциальный, свипирующий

Сигналы произвольной формы

Задание по формуле, импорт файлов, определение пользователем

Дополнительно

Фильтр шумов для всех перечисленных сигналов

Общие характеристики – Базовый режим

Разъёмы

SMA для выходов ЦАП и усилителя на передней панели

Типы выходов

Несимметричный или дифференциальный ¹

¹При использовании несимметричного выхода вторую линию необходимо нагрузить коаксиальной нагрузкой SMA с сопротивлением 50 Ом.

Выходное сопротивление

50 Ом (несимметр.) или 100 Ом (дифф.)

Диапазон частот

Синусоидальный сигнал

от 1 мкГц до 600 МГц

Прямоугольный сигнал

от 1 мкГц до 330 МГц

Импульсный сигнал

от 1 мкГц до 330 МГц

Пилообразный, экспоненциальное нарастание и спад

от 1 мкГц до 30 МГц

sin(x)/x, функция Гаусса, функция Лоренца, гаверсинус

от 1 мкГц до 60 МГц

Сигналы произвольной формы

от 1 мкГц до 400 МГц

Разрешение по частоте

Синусоидальный, прямоугольный, импульсный, произвольной формы

1 мкГц или 15 разрядов

Пилообразный, sin(x)/x, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, гаверсинус

1 мкГц или 14 разрядов

Погрешность частоты

Сигналы стандартной формы

±10^-6 от уст. значения

Сигналы произвольной формы

±10^-6 от уст. значения ±1 мкГц

Синусоидальный сигнал

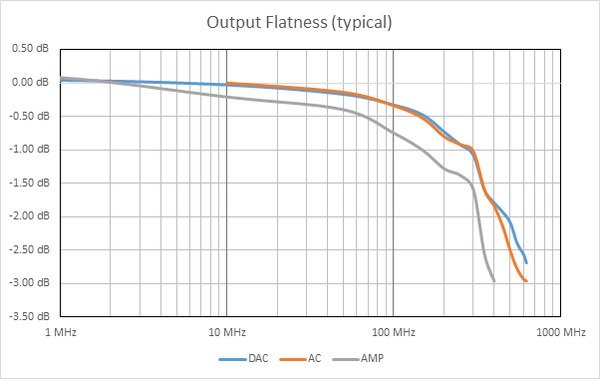

Неравномерность (1 В_{пик-пик}, 1 кГц)

от 0 до 600 МГц: ±0,5 дБ

Гармонические искажения (1 В_{пик-пик})

от 1 мкГц до 10 МГц: < -60 дБн

от 10 МГц до 50 МГц: < -55 дБн

от 50 МГц до 200 МГц: < -40 дБн

от 200 МГц до 600 МГц: < -28 дБн

Гармонические искажения (1 В_{пик-пик}, тип.)

от 10 Гц до 20 кГц: < 0.1%

Паразитные составляющие (1 В_{пик-пик})

от 1 мкГц до 10 МГц < -65 дБн

от 10 МГц до 330 МГц: < -55 дБн

от 330 МГц до 500 МГц: < -50 дБн

от 500 МГц до 600 МГц: < -40 дБн

Фазовый шум (1 В_{пик-пик}, отстройка10 кГц, тип.)

1 МГц: < -115 дБн/Гц

10 МГц: < -110 дБн/Гц

100 МГц: < -105 дБн/Гц

600 МГц: < -90 дБн/Гц

Прямоугольный сигнал

Время нарастания/спада (тип.)

1 нс

Выброс (1 В_{пик-пик}, тип.)

< 2%

Джиттер (ср. кв., тип.)

50 пс

Импульсный сигнал

Длительность импульса

от 1 нс до (период - 1 нс)

Разрешение

10 пс или 15 разрядов

Коэффициент заполнения

от 0,1 % до 99,9 % (действует ограничение по длительности импульса)

Время нарастания/спада

от 800 пс до 1000 с

Разрешение

1 пс или 15 разрядов

Выброс (1 В_{пик-пик}, тип.)

< 2%

Джиттер (ср. кв., тип.)

50 пс

Пилообразный сигнал

Линейность (< 10 кГц, 1 В_{пик-пик}, симметрия 100 %, тип.)

≤ 0.1%

Симметрия

от 0 до 100 %

Прочие сигналы

Шумовая полоса частот (по уровню -3 дБ, тип.)

400 МГц

Добавление шума

При включении амплитуда выходного сигнала уменьшается на 50 %

Уровень

от 0 до 50 % от уст. значения амплитуды (В_{пик-пик})

Разрешение

0.1%

Сигналы произвольной формы

Число элементов сигнала

от 2 до 16 384

Аналоговая полоса пропускания (по уровню -3 дБ, тип.)

400 МГц

Время нарастания/спада (тип.)

≤ 800 пс

Джиттер (ср. кв., тип.)

400 пс

Постоянное напряжение

На нагрузке 50 Ом, несимметр.

от -2,5 В до 2,5 В

Погрешность

±(1% от |уст. значения| +5 мВ)

Амплитуда

На нагрузке 50 Ом, несимметр.

от 1 мкГц до 350 МГц: от 5 мВ_{пик-пик}до 5 В_{пик-пик}

от 350 МГц до 550 МГц: от 5 мВ_{пик-пик}до 3 В_{пик-пик}

от 550 МГц до 600 МГц: от 5 мВ_{пик-пик}до 2 В_{пик-пик}

На нагрузке 100 Ом, дифф.

от 1 мкГц до 350 МГц: от 10 мВ_{пик-пик}до 10 В_{пик-пик}

от 350 МГц до 550 МГц: от 10 мВ_{пик-пик}до 6 В_{пик-пик}

от 550 МГц до 600 МГц: от 10 мВ_{пик-пик}до 4 В_{пик-пик}

Погрешность (синусоидальный сигнал 1 кГц, смещение 0 В, амплитуда > 5 мВ_{пик-пик}, нагрузка 50 Ом)

±(1% от уст. значения + 5 мВ)

Разрешение

1 мВ_{пик-пик} или 4 разряда

Единицы измерения

В_{пик-пик}, В_{ср. кв.}, дБм (только для синусоидального сигнала) и В (для высокого/низкого уровня)

Выходное сопротивление

Несимметричный: 50 Ом

Дифференциальный: 100 Ом

Развязка между каналами

Без развязки, все разъёмы SMA и BNC имеют непосредственную связь с землёй

Выходное синфазное напряжение

На нагрузке 50 Ом, несимметр.

от -2,5 В до +2,5 В

На высокоомной нагрузке, несимметр.

от -5 В до +5 В

Погрешность (нагрузка 50 Ом, несимметр.)

±(1% от |уст. значения| ±5 мВ)

Разрешение

1 мВ или 4 разряда

Смещение

На нагрузке 50 Ом, несимметр.

±(2,5 Впик. - амплитуда/2)

На высокоомной нагрузке, несимметр.

±(5 Впик. - амплитуда/2)

Погрешность (нагрузка 50 Ом, несимметр.)

±(1% от |уст. заначения| +5 мВ)

Разрешение

1 мВ или 4 разряда

Диапазон напряжения

На нагрузке 50 Ом, несимметр.

от 1 мкГц до 350 МГц: от -5 В до +5 В

от 350 МГц до 550 МГц: от -4 В до +4 В

от 550 МГц до 600 МГц: от -3,5 В до +3,5 В

На нагрузке 100 Ом, дифф.

от 1 мкГц до 350 МГц: от -10 В до +10 В

от 350 МГц до 550 МГц: от -8 В до +8 В

от 550 МГц до 600 МГц: от -7 В до +7 В

На высокоомной нагрузке, несимметр.

от 1 мкГц до 350 МГц: от -10 В до +10 В

от 350 МГц до 550 МГц: от -8 В до +8 В

от 550 МГц до 600 МГц: от -7 В до +7 В

Фаза

Диапазон

от 0⁰ до +360⁰

Погрешность (тип.)

±(0,1 % от уст. значения ±0,01°)

Амплитудная модуляция (АМ)

Сигнал несущей

Сигналы стандартной формы (кроме импульсных, пост. напряжения и шумоподобных), произвольной формы

Источник модулирующего сигнала

Внутренний или внешний

Внутренний модулирующий сигнал

Синусоидальный, прямоугольный, пилообразный, шумоподобный, произвольной формы

Частота модуляции

Внутренний модулирующий сигнал: от 500 мкГц до 50 МГц

Внешний модулирующий сигнал: до 10 МГц

Глубина

от 0 % до 120 %

Частотная модуляция (ЧМ)

Сигнал несущей

Сигналы стандартной формы (кроме импульсных, пост. напряжения и шумоподобных), произвольной формы

Источник модулирующего сигнала

Внутренний или внешний

Внутренний модулирующий сигнал

Синусоидальный, прямоугольный, пилообразный, шумоподобный, произвольной формы

Частота модуляции

Внутренний модулирующий сигнал: от 500 мкГц до 50 МГц

Внешний модулирующий сигнал: до 10 МГц

Пиковая девиация

от 0 до 300 МГц

Фазовая модуляция (ФМ)

Сигнал несущей

Стандартные (кроме импульсных, пост. напряжения и шумоподобных), произвольной формы

Источник модулирующего сигнала

Внутренний или внешний

Внутренний модулирующий сигнал

Синусоидальный, прямоугольный, пилообразный, шумоподобный, произвольной формы

Частота модуляции

Внутренний модулирующий сигнал: от 500 мкГц до 50 МГц

Внешний модулирующий сигнал: до 10 МГц

Девиация фазы

от 0⁰ до 180⁰

Частотная манипуляция (ЧМн)

Сигнал несущей

Сигналы стандартной формы (кроме импульсных, пост. напряжения и шумоподобных), произвольной формы

Источник модулирующего сигнала

Внутренний или внешний

Внутренний модулирующий сигнал

Прямоугольный

Скорость манипуляции

Внутренний модулирующий сигнал: от 500 мкГц до 50 МГц

Внешний модулирующий сигнал: до 10 МГц

Скачкообразная перестройка частоты

от 1 мкГц до 600 МГц

Число манипуляций

2

Фазовая манипуляция (ФМн)

Сигнал несущей

Сигналы стандартной формы (кроме импульсных, пост. напряжения и шумоподобных), произвольной формы

Источник модулирующего сигнала

Внутренний или внешний

Внутренний модулирующий сигнал

Прямоугольный

Скорость манипуляции

Внутренний модулирующий сигнал: от 500 мкГц до 50 МГц

Внешний модулирующий сигнал: до 10 МГц

Скачкообразная перестройка фазы

от -180° до +180°

Число манипуляций

2

Широтно-импульсная модуляция (ШИМ)

Сигнал несущей

Импульсный сигнал

Источник модулирующего сигнала

Внутренний или внешний

Внутренний модулирующий сигнал

Синусоидальный, прямоугольный, пилообразный, шумоподобный, произвольной формы

Частота модуляции

Внутренний модулирующий сигнал: от 500 мкГц до 50 МГц

Внешний модулирующий сигнал: до 10 МГц

Диапазон девиации

от 0 до 50% периода импульса

Свипирование

Тип

Линейное, логарифмическое, ступенчатое и определяемое пользователем

Сигналы

Сигналы стандартной формы (кроме импульсных, пост. напряжения и шумоподобных), произвольной формы

Время свипирования

от 50 мкс до 2000 с

Время удержания/возврата

от 0 до (2000 с - 50 мкс)

Разрешение по времени свипирования/удержания/возврата

20 нс или 12 разрядов

Погрешность общего времени свипирования (тип.)

≤ 0.4%

Диапазон частот пуска/останова

Синусоидальный сигнал: от 1 мкГц до 600 МГц

Прямоугольный сигнал: от 1 мкГц до 300 МГц

Источник сигнала запуска

Внутренний/внешний/ручной

Пакетный режим

Сигналы

Сигналы стандартной формы (кроме пост. напряжения и шумоподобных), произвольной формы

Тип

С запуском или стробируемый

Число периодов в пакете

от 1 до 1000 000 или неограниченное число

Внутренняя задержка запуска

от 0 до 100 с

Погрешность задержки внутреннего запуска (тип.)

±(0,1 % от уст. значения + 5 пс)

Скорость внутреннего запуска

от 0 до 500 с

Интервал внутреннего запуска

от 1 мкс до 500 с

Разрешение внутреннего запуска

2 нс или 12 разрядов

Общие характеристики – Расширенный режим

Аналоговые выходы

Типы разъёмов

SMA на передней панели для режима усилителя, ЦАП и режима исключения постоянных составляющих

Типы выходов

Режимы усилителя и ЦАП: несимметричный или дифференциальный¹

Режим исключения постоянных составляющих: несимметричный

Полное выходное сопротивление

50 Ом, несимметричный

100 Ом, дифференциальный

Сдвиг фаз между положительным и отрицательным выходными сигналами (тип.)

≤ 20 пс

¹При использовании несимметричного выхода вторую линию необходимо нагрузить коаксиальной нагрузкой SMA с сопротивлением 50 Ом.

Регулировка сдвига фаз

(Между аналоговыми каналами)

Диапазон

от 0 до 240 000 пс

Разрешение

10 пс

Погрешность (тип.)

±(10 % от уст. значения + 20 пс)

Начальный сдвиг фаз

< 200 пс, от 1,25 Гвыб./с до 2,5 Гвыб./с

< 1 нс, не более 1,25 Гвыб./с

Регулировка сдвига фаз

(Между аналоговым каналом и маркером, аналоговым и цифровыми каналами)

Диапазон

от 0 до 101 790 пс

Разрешение

78 пс

Погрешность (тип.)

±(10 % от уст. значения + 140 пс)

Начальный сдвиг фаз

< 1,4 пс, от 1,25 Гвыб./с до 2,5 Гвыб./с

< 2 пс, от 100 Мвыб./с до 1,25 Гвыб./с

< 4,5 нс, менее 100 Мвыб./с

Расчётная полоса пропускания (0,35 / время нарастания или спада, тип.)¹

Вых. сигнал усилителя

400 МГц

Вых. сигнал ЦАП

750 МГц

Связь по перем. току

750 МГц

¹Время нарастания/спада по уровню 10-90 %.

Амплитуда

На нагрузке 50 Ом, несимметр.

Вых. сигнал усилителя

от 0 до 5 В_{пик-пик} (удваивается при высокоомной нагрузке или дифф.)

Вых. сигнал ЦАП

от 0 до 0,8 В_{пик-пик} (удваивается при высокоомной нагрузке или дифф.)

Связь по перем. току

от 0 до 2 В_{пик-пик} (удваивается при высокоомной нагрузке)

Погрешность

Усилитель, ЦАП (синусоидальный сигнал 1 кГц, смещение 0 В)

±(1% от уст. значения + 5 мВ_{пик-пик})

Связь по перем. току (синусоидальный сигнал 100 МГц, смещение 0 В, тип.)

±(2% от уст. значения + 5 мВ_{пик-пик}) - 0,1% от |уст. значения| x отклонение температуры ¹

Разрешение

Усилитель, ЦАП и связь по перем. току

1 мВ или 5 разрядов

¹Отклонение температуры = комнатная температура - 23 °C, если комнатная температура лежит в диапазоне от +20 °C до +30 °C.

Смещение

На нагрузке 50 Ом, несимметр.

Вых. сигнал усилителя

от -2,5 В до +2,5 В (удваивается при высокоомной нагрузке или дифф.)

Вых. сигнал ЦАП

от -0,35 В до +0,35 В (удваивается при высокоомной нагрузке или дифф.)

Погрешность

Вых. сигнал усилителя, ЦАП

±(1% от |уст. значения| +5 мВ)

Разрешение

Вых. сигнал усилителя, ЦАП

1 мВ или 3 разряда

Выходное синфазное напряжение

На нагрузке 50 Ом, несимметр.

Вых. сигнал усилителя

от -2,5 В до +2,5 В (удваивается при высокоомной нагрузке или дифф.)

Вых. сигнал ЦАП

от -0,35 В до +0,35 В (удваивается при высокоомной нагрузке или дифф.)

Погрешность

Вых. сигнал усилителя

±(1 % от уст. значения + 5 мВ)

Вых. сигнал ЦАП

±(6% от диапазона вых. синф. напряжения + 5 мВ)

Разрешение

Вых. сигнал усилителя, ЦАП

10 мВ или 3 разряда

Диапазон напряжения

На нагрузке 50 Ом, несимметр.

Вых. сигнал усилителя

от 1 мкГц до 300 МГц: от -5 В до +5 В

от 300 МГц до 550 МГц: от -4 В до +4 В

от 500 МГц до 600 МГц: от -3,5 В до +3,5 В

(удваивается при высокоомной нагрузке или дифф.)

Вых. сигнал ЦАП

от -0,4 В до +0,4 В

(удваивается при высокоомной нагрузке или дифф.)

Связь по перем. току

от -1 В до +1 В

(удваивается при высокоомной нагрузке)

Гармонические искажения

(Синусоидальный сигнал 32 точки при 2,5 Гвыб./с, 78,125 МГц, тип.)

Вых. сигнал усилителя (1 В_{пик-пик} несимметр.)

< -56 дБн (несимметр. или дифф.)

Вых. сигнал ЦАП (0,5 В_{пик-пик} несимметр.)

< -60 дБн (несимметр. или дифф.)

Сигнал со связью по перем. току (1 В_{пик-пик} несимметр.)

< -56 дБн

Паразитные составляющие

(Синусоидальный сигнал 32 точки при 2,5 Гвыб./с, 78,125 МГц, тип.)

Вых. сигнал усилителя (1 В_{пик-пик} несимметр.)

< -62 дБн (несимметр. или дифф.)

Вых. сигнал ЦАП (0,5 В_{пик-пик} несимметр.)

< -62 дБн (несимметр. или дифф.)

Сигнал со связью по перем. току (1 В_{пик-пик} несимметр.)

< -55 дБн

Динамический диапазон, свободный от паразитных составляющих

(Синусоидальный сигнал 32 точки при 2,5 Гвыб./с, 78,125 МГц, тип.)

Вых. сигнал усилителя (1 В_{пик-пик} несимметр.)

< -56 дБн (несимметр. или дифф.)

Вых. сигнал ЦАП (0,5 В_{пик-пик} несимметр.)

< -60 дБн (несимметр. или дифф.)

Сигнал со связью по перем. току (1 В_{пик-пик} несимметр.)

< -55 дБн

Время нарастания и спада

(от 10% до 90%, тип.)

Вых. сигнал усилителя

800 пс

Вых.. сигнал ЦАП

450 пс

Связь по перем. току

450 пс

Выброс (тип.)

Вых. сигнал усилителя

< 2%

Вых. сигнал ЦАП

< 1%

Связь по перем. току

< 2%

Неравномерность уровня сигнала (тип.)

Вых. сигнал усилителя (1 В_{пик-пик}, синусоидальный, относительно 1 кГц)

от 1 мкГц до 10 МГц < ±0,5 дБн

от 10 МГц до 50 МГц: < ±1 дБн

от 50 МГц до 150 МГц: < ±1,5 дБн

от 150 МГц до 300 МГц: < ±2 дБн

от 300 МГц до 350 МГц: < ±3 дБн

от 350 МГц до 400 МГц: < ±3,5 дБн

Вых. сигнал ЦАП (1 В_{пик-пик}, синусоидальный, относительно 1 кГц)

от 1 мкГц до 10 МГц < ±0,5 дБн

от 10 МГц до 100 МГц: < ±1 дБн

от 100 МГц до 200 МГц: < ±1,5 дБн

от 200 МГц до 300 МГц: < ±2 дБн

от 300 МГц до 350 МГц: < ±2,5 дБн

от 350 МГц до 450 МГц: < ±3 дБн

от 450 МГц до 550 МГц: < ±3,5 дБн

от 550 МГц до 650 МГц: < ±4 дБн

от 650 МГц до 750 МГц: < ±4,5 дБн

Сигнал со связью по перем. току (1 В_{пик-пик}, синусоидальный, относительно 1 кГц)

от 10 МГц до 50 МГц: < ±0,5 дБн

от 50 МГц до 150 МГц: < ±1 дБн

от 150 МГц до 200 МГц: < ±1,5 дБн

от 200 МГц до 300 МГц: < ±2 дБн

от 300 МГц до 450 МГц: < ±3 дБн

от 450 МГц до 550 МГц: < ±3,5 дБн

от 550 МГц до 650 МГц: < ±4,5 дБн

от 650 МГц до 750 МГц: < ±5 дБн

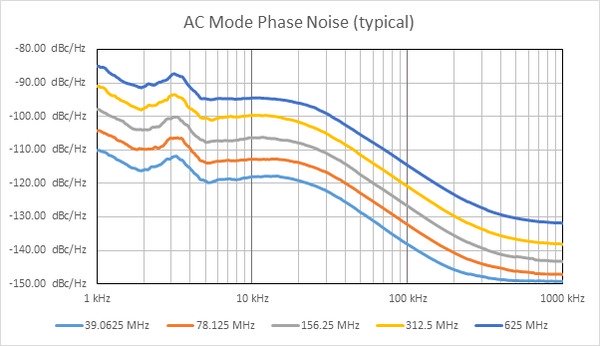

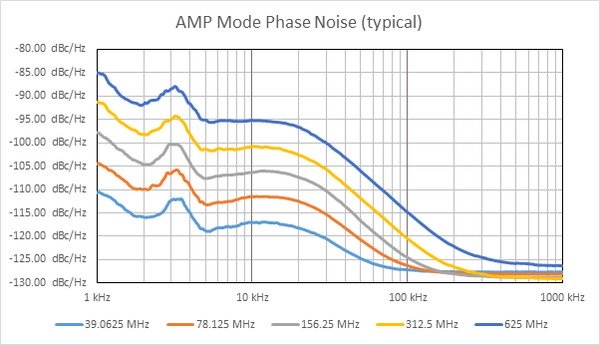

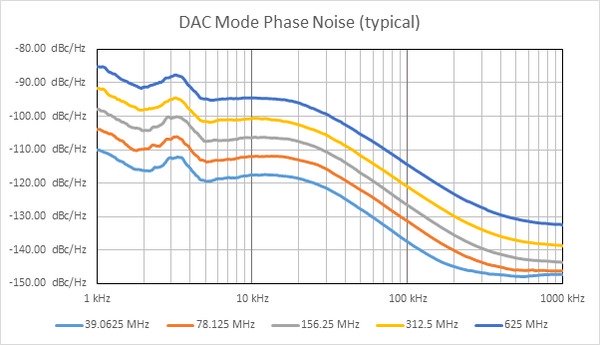

Фазовый шум

(Синусоидальный сигнал 32 точки при 2,5 Гвыб./с, 78,125 МГц, отстройка 10 кГц, тип.)

Вых. сигнал усилителя, ЦАП, связь по перем. току

-110 дБн/Гц

Случайный джиттер кодовой последовательности

(ср. кв., тип.)

Вых. сигнал усилителя, ЦАП

< 5 пс

Полный джиттер случайной последовательности

(пик-пик, 625 Мвыб./с, кодовая последовательность PRBS 15, тип.)

Вых. сигнал усилителя, ЦАП

< 150 пс

Цифровые каналы (опция)

Тип разъёма

Разъём FCI EYE® на передней панели

Количество разъёмов

2

Количество выходов

32 канала (2 группы по 16 каналов)

Выходное сопротивление

100 Ом, дифф.

Тип выходного сигнала

LVDS

Время нарастания/спада (по уровню 10-90 %, тип.)

600 пс

Начальный сдвиг фаз между цифровыми каналами (тип.)

< 500 пс между каналами групп А и В

Джиттер (пик-пик, 2,5 Гвыб./с, 1,25 Гбит/с, кодовая последовательность PN15, BER=1e-12)

150 пс

Максимальная скорость

1,25 Гбит/с (полноскоростной режим, до 16 цифровых каналов)

625 Мбит/с (низкоскоростной режим, до 32 цифровых каналов)

Объём памяти (опция)

Половина длины аналогового сигнала (полноскоростной режим)

Четверть длины аналогового сигнала (низкоскоростной режим)

Дополнительные входные и выходные характеристики

Выход маркера

Тип разъёма

SMA на передней панели

Количество разъёмов

Два, по одному на каждый канал

Выходное сопротивление

50 Ом

Уровень выходного сигнала (нагрузка 50 Ом)

от 1 В до 2,5 В

Разрешение

10 мВ

Погрешность (тип.)

±(2 % от уст. значения + 10 мВ)

Управление задержкой

от 0 до 60606 пс

Разрешение

78 пс

Погрешность (тип.)

±(10 % от уст. значения + 140 пс)

Время нарастания/спада (по уровню 10-90 %, 2,5 В, тип.)

800 пс

Полный джиттер (пик-пик, 2,5 Гвыб./с, 1,25 Гбит/с, кодовая последовательность PN15, уровень вых. сигнала 2,5 В, BER=1e-12)

155 пс

Вход запуска/стробирования

Разъём

SMA на передней панели

Входное сопротивление

1,1 кОм

Перепад/полярность

Положительный или отрицательный, выбирается

Макс. уровень входного напряжения

не более ±15 В

Регулировка порогового уровня

от -10 В до +10 В

Разрешение

50 мВ

Погрешность регулировки порогового уровня (тип.)

±(10 % от |уст. значения| +0,2 В)

Размах входного напряжения

Не менее 0,5 В_{пик-пик}

Минимальная длительность импульса

12 нс

Начальная задержка запуска/стробирования на аналоговом выходе

Базовый режим: 332,8 нс ±400 пс

Расширенный режим: 20 нс + 2288 периодов тактового сигнала ±1 период тактового сигнала

Джиттер сигнала запуска (вход-выход, тип.)

±2 периода тактового сигнала

Вход/выход синхронизации

Тип разъёма

Разъём Infiniband 4X на задней панели

Задержка ведущий-ведомый (тип.)

48,6 нс

Вход тактовой частоты

Тип разъёма

SMA на задней панели

Входное сопротивление

50 Ом, связь по перем. току

Диапазон входного напряжения

от -5 дБм до +4 дБм, синусоидальный или прямоугольный сигнал

Макс. допустимый уровень сигнала

+8 дБм или ±15 В_{пост.тока}

Диапазон входных частот

от 10 МГц до 80 МГц

Выход тактовой частоты

Тип разъёма

SMA на задней панели

Выходное сопротивление

50 Ом, связь по перем. току

Частота

10 МГц

Погрешность

±1,0 x 10^-6

Относительный уход частоты

±1,0 x 10^-6/год

Амплитуда (тип.)

1,6 В_{пик-пик}, нагрузка 50 Ом

3,2 В_{пик-пик}, высокоомная нагрузка

Джиттер (ср. кв., тип.)

11,5 пс

Вход внешней тактовой частоты выборки

Тип разъёма

SMA на задней панели

Входное сопротивление

50 Ом, связь по перем. току

Число входов

Два, по одному на каждый канал

Диапазон частот

от 1,25 ГГц до 2,5 ГГц

Диапазон входного напряжения

от -5 дБм до +4 дБм

Макс. допустимый уровень сигнала

+8 дБм или ±15 В_{пост.тока}

Вход внешнего модулирующего сигнала

Тип разъёма

BNC (на задней панели)

Входное сопротивление

10 кОм

Число входов

Два, по одному на каждый канал

Полоса пропускания (тип.)

10 МГц, частота дискретизации 50 Мвыб./с

Диапазон входного напряжения

от -1 В до +1 В (кроме ЧМн и ФМн)

ЧМн, ФМн: 3,3 В

Разрешение по вертикали

14 разрядов

Процессор и периферийные устройства

Процессор

Intel® Core™ i7/i5/i3 4^​-го поколения

Память

4ГБ х 2, DDR3-DRAM

Жёсткий диск

Съёмный жёсткий диск, 500 ГБ, SATA, 2,5 дюйма

Хост-порты USB

USB 2.0 x 2 на задней панели

USB 3,0 x 2 на передней панели

Порт ведомого устройства USB

USB 2.0 x 1 на задней панели,

тип В

LAN

10/100/1000 BASE-T на задней панели

Часы реального времени

С литиевым элементом CR2032 (срок службы 3 года)

Дисплей

Диагональ

10,4 дюйма, ЖК, 210,4 мм х 157,8 мм

Разрешение

1024 x 768

Яркость (тип.)

400 кд/м²

Сенсорный экран

Встроенный, резистивный

Питание прибора

Напряжение и частота источника питания

от 100 В до 240 В_ср.кв., 50/60 Гц

115 В_ср.кв., 400 Гц

Потребляемая мощность

Не более 150 Вт

Бросок тока при включении

Не более 30 A (пик.) при +25 °C в течение не более 5 периодов частоты сети, включение после пребывания в отключенном состоянии не менее 30 с

Габариты и масса

Масса (тип.)

Масса нетто

6,5 кг

Масса брутто

11,5 кг

Размеры

Высота

233 мм

Ширина

439 мм

Глубина

199 мм

Размеры прибора с упаковкой (тип.)

Высота

498 мм

Ширина

457 мм

Глубина

574 мм

Условия окружающей среды и требования безопасности

Температура

Работа

от +5 °C до +50 ℃

Хранение

от -20 ℃ до +60 ℃

Относительная влажность

Работа

от 8 до 90 % при температуре по влажному термометру не более +29 °C или без образования конденсата при температуре до +50 °C

Хранение

от 5 до 98 % при температуре по влажному термометру не более +40 ℃ или без образования конденсата при температуре до +60 ℃

Высота над уровнем моря

Работа

3000 м

Хранение

12000 м

Нормативные документы

Безопасность

UL61010-1, CAN/CSA C22.2 No.61010-1, EN61010-1, IEC61010-1

Уровень излучения

CISPR 11, Class A, EN61000-3-2:2006, EN 61000-3-3:1995

Помехоустойчивость

EN 61326-1:2006, IEC 61000-4-2:2001, IEC 61000-4-3:2002, IEC 61000-4-4:2004, IEC 61000-4-5:2001, IEC 61000-4-6:2003, IEC 61000-4-11:2004

Региональные сертификаты

Европейский союз

EN61326-1

Австралия/Новая Зеландия

CISPR 11:2003

Информация для заказа

Модели

AWG4162

Генератор сигналов произвольной формы, 2 аналоговых канала, частота дискретизации 2,5 Гвыб./с, разрешение 14 разрядов, объем памяти сигналов произвольной формы 1 Мвыб.

Опции

-MEM16

Память сигналов произвольной формы 16 млн. точек

-MEM32

Память сигналов произвольной формы 32 млн. точек

-MEM64

Память сигналов произвольной формы 64 млн. точек

-DO16

16 цифровых каналов

-DO32

32 цифровых канала

Опции прибора

Кабель питания

Опция A0

Вилка питания для сетей Северной Америки (115 В, 60 Гц)

Опция A1

Вилка питания для сетей Европы (220 В, 50 Гц)

Опция A2

Вилка питания для сетей Великобритании (240 В, 50 Гц)

Опция A3

Вилка питания для сетей Австралии (240 В, 50 Гц)

Опция A5

Вилка питания для сетей Швейцарии (220 В, 50 Гц)

Опция A6

Вилка питания для сетей Японии (100 В, 50/60 Гц)

Опция A10

Вилка питания для сетей Китая (50 Гц)

Опция A11

Вилка питания для сетей Индии (50 Гц)

Опция A12

Вилка питания для сетей Бразилии (60 Гц)

Опция A99

Шнур электропитания отсутствует

Руководство пользователя

Опция L0

Накладка на переднюю панель на английском языке (стандартная)

Опция L1

Накладка на переднюю панель на французском языке

Опция L3

Накладка на переднюю панель на немецком языке

Опция L5

Накладка на переднюю панель на японском языке

Опция L7

Накладка на переднюю панель на упрощенном китайском языке

Опция L8

Накладка на переднюю панель на традиционном китайском языке

Опция L9

Накладка на переднюю панель на корейском языке

Опция L10

Накладка на переднюю панель на русском языке

Опция L99

Без накладки

Сервисные опции

Опция C3

Услуги по калибровке в течение 3 лет

Опция C5

Услуги по калибровке в течение 5 лет

Опция D1

Протокол с данными калибровки

Опция D3

Протокол с данными калибровки за 3 года (с опцией C3)

Опция D5

Протокол с данными калибровки за 5 лет (с опцией C5)

Опция G3

Полное обслуживание в течение 3 лет (включая замену на время ремонта, плановую калибровку и многое другое)

Опция G5

Полное обслуживание в течение 5 лет (включая замену на время ремонта, плановую калибровку и многое другое)

Опция R5

Ремонт в течение 5 лет (включая гарантийное обслуживание)

Опция R5DW

Послегарантийный ремонт в течение 5 лет (включая период гарантии) Отсчет пятилетнего периода начинается с момента покупки прибора

Принадлежности

Принадлежности в комплекте поставки

Шнур питания

Зависит от страны поставки

Краткое руководство пользователя



Компакт-диск с прикладным ПО

Компакт-диск со всем соответствующим программным обеспечением (ArbExpress, TekVISA, .Net и ПО восстановления системы)

Компакт-диск с документацией

Компакт-диск со всей соответствующей документацией

Сертификат калибровки

Сертификат о калибровке с указанием прослеживаемости измерений

Сумка для принадлежностей

Сумка для хранения принадлежностей

200-5130-xx

Передняя крышка

174-4401-00

Кабель USB с разъёмами тип A – тип B, 0,9 м

119-6107-xx

Стилус для сенсорного экрана

Дополнительные принадлежности

RFX100

ПО RFXpress

AWG4SYNC

Кабель синхронизации

AWG4DIG16LVDS

Кабель цифровых каналов (16)

AWG4DIGSCKT

Разъём, устанавливаемый на исследуемом устройстве для подключения кабеля LVDS (номер по каталогу поставщика: U65-B12-40E0C, Amphenol)

AWG4HDDE

Жёсткий диск

Рекомендуемые принадлежности

174-6193-00

Кабель с разъёмом SMA

174-4401-00

Кабель USB с разъёмами тип A – тип B, 0,9 м

174-5194-00

Кабель USB с разъёмами тип A – тип B, 1,8 м

TEK-USB-488

Переходник с GPIB на USB

HCTEK54

Жёсткий кейс для транспортировки

RMD5000

Комплект для монтажа в стойку

119-7083-xx

Мини-клавиатура (интерфейс USB)

119-6297-xx

Полноразмерная клавиатура с концентратором на 4 порта USB

-

Мышь USB

Гарантийные обязательства

Обновления прибора

Обновления прибора
