Генераторы сигналов произвольной формы

Серия AWG7000

Tektronix больше не продаёт продукты из этого технического описания.
Посмотреть бывшее в употреблении оборудование для тестирования Tektronix Encore.
Просмотреть информацию о технической поддержке и гарантии для этих продуктов.

Серия AWG7000

Лучшие в отрасли генераторы сигналов произвольной формы (AWG) серии AWG7000 представляют собой передовой образец производительности, частоты дискретизации, качества сигнала и разрешения по времени. Обладая разрешением по вертикали 10 бит и частотой дискретизаци до 24 Гвыб./с, генераторы серии AWG7000 являются лучшими в отрасли приборами, обеспечивающими формирование тестовых сигналов для решения постоянно усложняющихся измерительных задач. С помощью этих генераторов легко создавать даже очень сложные сигналы с полным контролем их параметров.

Основные технические характеристики

Генерация сложных широкополосных сигналов в диапазоне частот до 9,6 ГГц
Полоса модуляции до 5,3 ГГц (по уровню –3 дБ)
Разрешение по вертикали до 10 бит
Генерация сигналов с полосой модуляции до 1 ГГц с динамическим диапазоном, свободным от паразитных составляющих, равным 54 дБн

Основные особенности

Широкая полоса частот модуляции РЧ/СВЧ сигналов
Создание последовательностей и субпоследовательностей сигналов
- Возможность создания бесконечных циклов сигналов, переходов и условных ветвлений
- Расширенные возможности по моделированию характеристик реальных сигналов
Возможность динамических переходов
- Создание сложных сигналов с откликом на изменение внешних условий
Глубокая память
- Позволяет создавать длинные последовательности сложных сигналов
Интуитивно понятный пользовательский интерфейс сокращает время тестирования
Встроенный компьютер поддерживает работу в локальной сети и оборудован приводом DVD, съёмным жестким диском, портами LAN, eSATA и USB.
Воспроизведение сигналов, захваченных осциллографом и анализатором спектра реального времени, в том числе с добавлением предыскажений
Импорт сигналов из программных приложений сторонних производителей, например, MathCAD, MATLAB, Excel и др.

Области применения

Создание широкополосных РЧ/СВЧ сигналов для систем связи и электронной аппаратуры
- Прямой широкополосный выход РЧ/СВЧ несущей с частотой до 9,6 ГГц
Высокоскростные последовательные шины
- Скорость передачи для сложных последовательных потоков данных до 6 Гбит/с (четырёхкратная передискретизация, с чередованием)
- Обеспечивает любой профиль многоуровневых сигналов для параметрического контроля временных параметров (джиттера) без внешних сумматоров мощности
Разработка и тестирование систем со смешанными сигналами
- 2 аналоговых канала плюс 4 маркерных выхода
Высокоростные источники данных/импульсов или тактовой частоты с малым джиттером
Реальные, идеальные или искаженные сигналы – синхронное формирование любых комбинаций искажений сигнала

Уникальная производительность

Возможности генераторов серии AWG7000 были значительно расширены в результате добавления некоторых важных функций:

Редактор формул

Редактор формул представляет собой текстовый редактор ASCII, который использует текстовые строки для создания сигналов путём загрузки, редактирования и компилирования файлов уравнений. Редактор обеспечивает управление процессом и гибкость при создании более сложных форм сигналов с использованием параметров, задаваемых пользователем.

Создание последовательностей и субпоследовательностей сигналов

Формирование последовательностей в реальном времени позволяет создавать бесконечные циклы сигналов, переходы и условные ветвления, в результате чего обеспечивается генерирование более длинных структур, пригодных для воспроизведения поведения реальных передатчиков последовательных потоков данных

Динамические переходы

Возможность формирования сложных сигналов путем динамического перехода на любую заранее определённую метку в сигнальной последовательности. Пользователь может установить до 256 меток различных переходов, которые соответствуют изменениям внешних условий.

Интерфейс LXI класса C

Интерфейс LXI класса C и встроенный веб-сервер предоставляют доступ к генераторам серии AWG7000 через стандартный веб-браузер. Для этого достаточно ввести IP адрес генератора в поле адреса браузера. Веб-интерфейс позволяет просматривать состояние и конфигурацию прибора, а также контролировать и изменять параметры сетевого интерфейса. Все процедуры удалённого доступа соответствуют спецификациям интерфейса LXI класса C.

Генерация широкополосных РЧ сигналов

Создание РЧ сигналов становится все более и более сложным, что вызывает дополнительные трудности для разработчиков РЧ устройств при точном формировании сигналов, необходимых для тестирования на соответствие стандарту и определения области устойчивой работы. В сочетании с ПО RFXpress, генераторы серии AWG7000 могут решить эти сложные задачи. RFXpress представляет собой программный пакет, предназначенный для цифрового синтеза модулирующих сигналов, а также сигналов промежуточной и радиочастоты. ПО RFXpress позволяет реализовать все возможности генераторов серии AWG7000, благодаря чему осуществляется новый подход к генерации широкополосных сигналов. Совместное использование AWG7000 и ПО RFXpress предоставляет инженерам возможность генерировать сигналы с необходимой полосой модуляции до 5,3 ГГц (по уровню –3 дБ) в пределах частотного диапазона 9,6 ГГц.

Потребности новейших цифровых радиочастотных технологий зачастую выходят за рамки возможностей существующих измерительных приборов, так как требуют генерации широкополосных быстроизменяющихся сигналов, все чаще применяемых во многих беспроводных приложениях, таких как РЛС, радиорелейная связь, мультиплексирование с ортогональным частотным разделением сигналов (OFDM) и сверхширокополосная (СШП, UWB) радиосвязь. При использовании совместно с RFXpress, генераторы серии AWG7000 поддерживают широкий диапазон видов модуляции, что упрощает задачу создания сложных РЧ сигналов. Приборы серии AWG7000 обеспечивают возможность генерирования модулирующих сигналов и сигналов промежуточной частоты, а также прямой генерации РЧ сигналов.

Создание радиолокационных сигналов

Создание современных радиолокационных сигналов часто требует от генератора исключительных характеристик, в том числе частоты дискретизации, аналоговой полосы пропускания и памяти. Генераторы Tektronix серии AWG7000 стали новым отраслевым стандартом для генерирования современных радиолокационных сигналов, обеспечивая ширину полосы модуляции до 5,3 ГГц (по уровню –3 дБ). Поддерживая частоту дискретизации до 24 Гвыб./с, генераторы серии AWG7000 позволяют осуществлять прямую генерацию РЧ сигналов, которые ранее невозможно было получать с помощью генераторов сигналов произвольной формы. В случаях, когда требуется формирование IQ данных, AWG7000 обеспечивают возможность передискретизации сигнала, тем самым улучшая его качество.

Генераторы AWG7000 и ПО RFXpress являются идеальным решением для создания сложных радиолокационных сигналов. Пользователи имеют возможность с максимальной гибкостью создавать собственные наборы радиолокационных импульсов. С помощью генераторов сигналов произвольной формы можно легко создавать сигналы с различными типами модуляции, такими как линейно-частотная модуляция (ЛЧМ), коды Баркера и полифазные коды, шаговая частотная или нелинейная частотная модуляция; при этом гибкость ПО RFXpress позволяет формировать сигналы с заданными пользователем типами модуляции. Использование AWG7000 совместно с RFXpress даёт возможность генерировать последовательности со смещёнными импульсами для устранения неоднозначности по дальности и доплеровской частоте, моделировать скачкообразную перестройку частоты в системах радиоэлектронного противодействия, а также межимпульсное колебание амплитуды для имитации целей Сверлинга, включая сканирование диаграммы направленности антенны, радиолокационные помехи и многолучевое распространение.

Радиолокационные импульсы, созданные с помощью генератора серии AWG7000 и ПО RFXpress.

Создание сигналов, имитирующих реальный эфир

Характеристики радиолокационных сигналов не должны ухудшаться в присутствии в том же спектре других сигналов различных коммерческих стандартов. Это обоснованное требование с учетом важности радиолокации. Для соблюдения этих требований разработчики РЛС должны тщательно проверить все крайние случаи на стадиях проектирования и отладки. Генератор AWG7000 с программным приложением RFXpress Environment обладает исключительной гибкостью для определения и создания таких наихудших сценариев.

Вы можете задать до 25 сигналов для моделирования реального эфира, в том числе WiMAX, WiFi, GSM, GSM-EDGE, EGPRS 2А, EGPRS2B, CDMA, W-CDMA, DVB-T, шумоподобный сигнал и немодулированные сигналы РЛС. Это приложение также позволяет беспрепятственно импортировать сигналы из других приложений RFXpress (в том числе Radar, Generic Signal и др.), а также из Matlab^®, из анализаторов спектра и осциллографов Tektronix в вашу среду. Можно также настроить физические параметры сигналов, соответствующих определенному стандарту. Вы можете задать несущую частоту, мощность, момент начала и продолжительность подачи для всех сигналов, имитирующих реальный эфир. Таким образом, вы полностью контролируете взаимодействие этих сигналов друг с другом.

Создание типовых OFDM сигналов

В современном беспроводном мире ортогональное частотное разделение сигналов с мультиплексированием (OFDM) становится наиболее предпочтительным методом модуляции для передачи больших объёмов цифровых данных на короткие и средние расстояния. Необходимость наличия широкой полосы пропускания и нескольких несущих вызывает серьёзные трудности у инженеров, которым нужно создавать OFDM сигналы для тестирования РЧ приёмников. При формировании сигнала OFDM генераторы серии AWG7000 совместно с ПО RFXpress позволяют сконфигурировать каждую из его составных частей. При сборке полного OFDM кадра инженеры могут создавать сигналы посимвольно, либо с помощью программного обеспечения RFXpress выбрать значения по умолчанию для некоторых аспектов сигнала. Объединение возможностей генератора и RFXpress позволяет осуществлять кодирование данных в различных форматах, включая коды Рида-Соломона, свёрточное кодирование и скремблирование. Кроме того, пользователи имеют возможность задавать для каждой поднесущей в OFDM символе параметры, которые могут быть настроены независимо для типа, модуляции и базовых данных. Программное обеспечение RFXpress обеспечивает доступ ко всем параметрам OFDM сигнала через специальную таблицу символов, в которой приводятся сводные данные по всем несущим в выбранном символе. Пакеты/кадры OFDM могут создаваться путём определения интервалов между символами/кадрами, а части OFDM пакетов могут быть выделены за счёт добавления стробированного шума.

UWB WiMedia (UWBCF/UWBCT)

Сверхширокополосная беспроводная связь (СШП, Ultra-Wideband – UWB) – это быстроразвивающаяся технология, предназначенная для использования в качестве ближней радиосвязи малой мощности. Одним из приложений, вызвавших появление перспективной технологии СШП связи, является беспроводная универсальная последовательная шина (WUSB). Для СШП радиосвязи, так же как и для стандартного OFDM радио, необходима широкая полоса сигнала и несколько несущих. Вместе с тем в СШП устройствах применяются очень короткие импульсы, а значение спектральной плотности мощности при передаче сигнала находится вблизи уровня собственных шумов (теплового шума), что может серьёзно затруднить создание тестовых СШП сигналов. К счастью, генераторы серии AWG7000 и ПО RFXpress предлагают оптимальное решение по созданию тестовых СШП сигналов.

Генераторы серии AWG7000 и ПО RFXpress позволяют синтезировать в цифровой форме и генерировать сигналы СШП спектра. И для специализированных СШП сигналов, и для сигналов, соответствующих последней спецификациии WiMedia, генераторы серии AWG7000 дают возможность воссоздавать сигналы, которые требуются для скачкообразного изменения полосы в реальном времени в диапазоне частот модуляции более 1,6 ГГц. Программное обеспечение RFXpress поддерживает полный контроль параметров СШП сигналов, включая синхронизирующие последовательности преамбулы, покрывающие последовательности и частотно-временные коды (TFC). Для приложений WiMedia обеспечивается генерация всех шести групп диапазонов (от BG1 до BG6) в виде IQ, ПЧ или в виде прямого синтеза РЧ сигналов, что дает три различных способа создания сигналов или преобразования их частоты с помощью функциональных возможностей AWG7000.

Сигналы WiMedia легко создаются с помощью AWG7000 и ПО RFXpress.

Генерация высокоскоростных последовательных сигналов

Последовательные сигналы целиком состоят из единиц и нулей – двоичных данных. Ранее для создания цифровых сигналов инженеры использовали генераторы данных. С увеличением тактовой частоты эти простые последовательности единиц и нулей стали всё больше походить на аналоговые сигналы из-за аналоговых факторов, воздействующих на них. Нулевое время нарастания и абсолютно плоские вершины – «как в учебнике» – в реальных цифровых сигналах не существуют. В реальных электронных схемах присутствуют шумы, джиттер, перекрёстные помехи, распределённые реактивные сопротивления, колебания напряжения источников питания и другие паразитные явления. Всё это оказывает негативное влияние на сигнал. Реальный цифровой «меандр» редко соответствует своему теоретическому эквиваленту. Так как генераторы серии AWG7000 являются аналоговыми источниками сигнала, то они представляют собой идеальное решение «всё в одном», позволяющее создавать потоки цифровых данных и имитировать аналоговые дефекты, которые имеют место в реальных условиях. В генераторах серии AWG7000 используются методы прямого синтеза, которые обеспечивают формирование сигналов, моделирующих эффекты прохождения сигнала по линии передачи. Время нарастания, форма импульса, задержка и искажения – всё это можно регулировать с помощью приборов серии AWG7000. При их использовании совместно с пакетом программного обеспечения SerialXpress инженеры имеют возможность контролировать любые параметры цифровых сигналов, передаваемых со скоростью до 6 Гбит/с. Это именно то, что необходимо для тщательного тестирования приемника.

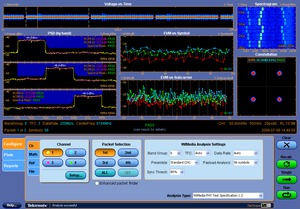

ПО SerialXpress является интегрированным программным обеспечением, которое позволяет приборам серии AWG7000 вносить в цифровые данные разнообразные аномалии, в том числе джиттер (случайный, периодический, синусоидальный), шум, искажения коэффициента заполнения (DCD), пред- и постиcкажения и их компенсацию, межсимвольные помехи (ISI), а также осуществлять генерацию тактовой частоты с распределенным спектром (SSC). С помощью эталонных файлов, загруженных в SerialXpress, обеспечивается эмулирование условий передачи как в электронных платах, так и в кабелях. Решение на основе генераторов AWG7000 и ПО SerialXpress обеспечивает создание базовых шаблонов сигналов для множества современных стандартов, таких как SATA, Display Port, SAS, PCI-E, USB и Fibre Channel.

Цифровые данные с искажениями легко создаются с помощью генератора AWG7000 и ПО SerialXpress.

Для приложений высокоскоростной последовательной передачи данных генераторы серии AWG7000 предлагают лучшее в отрасли решение проблем по генерации тестовых сигналов. В последние годы с такими проблемами всё чаще сталкиваются разработчики цифровых устройств, перед которыми стоят задачи по тестированию, контролю и отладке сложных цифровых систем. Файловая концепция этих приборов использует метод прямого синтеза для создания сложных потоков данных и обеспечивает пользователям простоту, воспроизводимость и гибкость, необходимые для решения самых сложных задач по генерации сигналов для приложений высокоскоростной последовательной передачи данных.

Цифровые данные с компенсацией предыскажений, созданные с помощью генератора AWG7000 и ПО SerialXpress.

Качество, на которое можно положиться

Доверьтесь компании Tektronix, и вы получите качество, на которое можно положиться. Каждый прибор не только сопровождается лучшими в отрасли службами поддержки, но и обеспечивается годовой гарантией.

Характеристики AWG7122C

Эффективное время переключения частоты

Минимальное время переключения частоты выбранных сигналов в последовательном режиме определяется как "1/Fmax"

Стандартное время переключения (Ts)

106 мкс

С опцией 08 (ускоренное переключение частоты)

Время переключения (Ts)	Oпция 6 (с чередованием)
208 пс	104 пс

Частотная характеристика

Полоса модуляции:

Полоса модуляции определяется как меньшее из двух значений: определенного по частотной характеристике sin(x)/x или вычисленного по времени нарастания в процентах (как показано на рис.).

полоса по уровню –3 дБ = 0,923 × (полоса Tr по уровню –1 дБ), тип.

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
До 400 МГц	До 1,8 ГГц	До 3,1 ГГц	До 3,1 ГГц	До 3,3 ГГц (Уст. нуля вкл.) До 3,1 ГГц (Уст. нуля выкл.)

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

До 400 МГц

До 1,8 ГГц

До 3,1 ГГц

До 3,3 ГГц
(Уст. нуля вкл.)
До 3,1 ГГц
(Уст. нуля выкл.)

полоса по уровню –3 дБ = 0,913 × (полоса Tr по уровню –1 дБ), тип.

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
До 680 МГц	До 3,2 ГГц	До 5,3 ГГц	До 5,3 ГГц	До 5,6 ГГц (Уст. нуля вкл.) До 5,3 ГГц (Уст. нуля выкл.)

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

До 680 МГц

До 3,2 ГГц

До 5,3 ГГц

До 5,6 ГГц
(Уст. нуля вкл.)
До 5,3 ГГц
(Уст. нуля выкл.)

Выходная амплитуда

Значения амплитуды измеряются на несимметричных выходах. При использовании дифференциальных выходов (обоих) значение амплитуды будет на 3 дБм выше.

Диапазон (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
от –22 до +10 дБм	от –22 до +4 дБм	от –2 до +4 дБм	от –2 до +4 дБм	Уст. нуля вкл.: от –2 до +4 дБм (Уст. нуля выкл.): от –2 до +4 дБм

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

от –22 до +10 дБм

от –22 до +4 дБм

от –2 до +4 дБм

Уст. нуля вкл.:
от –2 до +4 дБм
(Уст. нуля выкл.):
от –2 до +4 дБм

Разрешение (тип.)

0,01 дБ

Погрешность (тип.)

±0,3 дБ, при уровне –2 дБм, без смещения

Неравномерность выходного сигнала (тип.)

Математически корректируется в соответствии со спадом частотной характеристики по закону sin (x)/x, не корректируется методами внешней калибровки.

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
±1,0 дБ, от 50 МГц до 4,8 ГГц	±1,0 дБ, от 50 МГц до 4,8 ГГц	±1,0 дБ, от 50 МГц до 4,8 ГГц	±1,0 дБ, от 50 МГц до 4,8 ГГц	±2,5 дБ, от 50 МГц до 9,6 ГГц

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

±1,0 дБ, от 50 МГц до 4,8 ГГц

±2,5 дБ, от 50 МГц до 9,6 ГГц

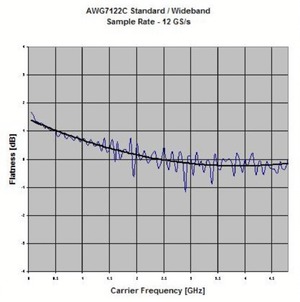

Неравномерность выходного сигнала AWG7122C в стандартном и широкополосном исполнении (тип.)

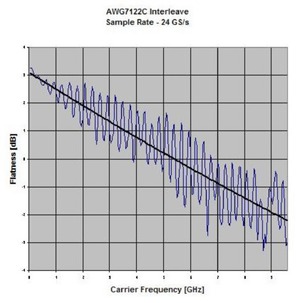

Неравномерность выходного сигнала AWG7122C в режиме с чередованием (тип.)

Согласование выхода

КСВ (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
От 0 до 1,5 ГГц = 1,2:1 от 1,5 до 4,8 ГГц = 1,7:1	От 0 до 1,5 ГГц = 1,2:1 от 1,5 до 4,8 ГГц = 1,7:1	От 0 до 1,5 ГГц = 1,2:1 от 1,5 до 4,8 ГГц = 1,7:1	От 0 до 1,5 ГГц = 1,2:1 от 1,5 до 4,8 ГГц = 1,7:1	От 0 до 1,5 ГГц = 1,2:1 от 1,5 до 4,8 ГГц = 1,3:1 от 4,8 до 9,6 ГГц = 1,5:1

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

От 0 до 1,5 ГГц = 1,2:1
от 1,5 до 4,8 ГГц = 1,7:1

От 0 до 1,5 ГГц = 1,2:1
от 1,5 до 4,8 ГГц = 1,3:1
от 4,8 до 9,6 ГГц = 1,5:1

Временные характеристики AWG7122C

Скорость передачи данных

Скорость потока цифровых данных определяется как «Частота дискретизации/(4 точки на период)», что позволяет генерировать любые искажения

Скорость передачи (ном.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
3 Гбит/с	3 Гбит/с	3 Гбит/с	3 Гбит/с	6 Гбит/с

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

3 Гбит/с

6 Гбит/с

Время нарастания/спада

Время нарастания/спада измеряется по уровням 20% и 80% и составляет 0,75 от отраслевого стандарта, определяемого по уровням 10% и 90%

Tr/Tf (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
350 пс	75 пс	35 пс	35 пс	42 пс

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

350 пс

75 пс

35 пс

42 пс

Полоса пропускания по времени нарастания

Полоса пропускания по времени нарастания рассчитывается по времени нарастания в предположении сохранения гауссовой формы импульса при прохождении через цепи аналогового выхода и кабели

Полоса пропускания Tr (по уровню –1 дБ = 0,197/Tr) (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
430 МГц	2,0 ГГц	4,3 ГГц	3,6 ГГц

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

430 МГц

2,0 ГГц

4,3 ГГц

3,6 ГГц

Полоса пропускания Tr (по уровню –3 дБ = 0,339/Tr) (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
750 МГц	3,5 ГГц	7,5 ГГц	6,2 ГГц

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

750 МГц

3,5 ГГц

7,5 ГГц

6,2 ГГц

НЧ фильтр

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
Фильтр Бесселя: 50 и 200 МГц	--

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

Фильтр Бесселя: 50 и 200 МГц

Выходная амплитуда

Диапазон (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
от 100 мВ_п-п до 4,0 В_п-п	от 100 мВ_п-п до 2,0 В_п-п	от 1,0 В_п-п до 2,0 В_п-п	Уст. нуля вкл.: от 500 мВ_п-п до 1,0 В_п-п (Уст. нуля выкл.): от 1,0 В_п-п до 2,0 В_п-п

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

от 100 мВ_п-п до 4,0 В_п-п

от 100 мВ_п-п до 2,0 В_п-п

от 1,0 В_п-п до 2,0 В_п-п

Уст. нуля вкл.:
от 500 мВ_п-п до 1,0 В_п-п
(Уст. нуля выкл.):
от 1,0 В_п-п до 2,0 В_п-п

Разрешение (тип.)

1,0 мВ

Погрешность (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
±(3% от амплитуды ±2 мВ) при 0,5 В, без смещения	Уст. нуля вкл.: ±(8% от амплитуды ±2 мВ) (Уст. нуля выкл.): ±(4% от амплитуды ±2 мВ)

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

±(3% от амплитуды ±2 мВ) при 0,5 В, без смещения

Уст. нуля вкл.:
±(8% от амплитуды ±2 мВ)
(Уст. нуля выкл.):
±(4% от амплитуды ±2 мВ)

Отстройка

Диапазон (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
± 0,5 В	--

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

± 0,5 В

Разрешение (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
1,0 мВ	--

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

1,0 мВ

Погрешность (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
±(2,0% от смещения ±10 мВ), при минимальной амплитуде	--

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

±(2,0% от смещения ±10 мВ), при минимальной амплитуде

Искажения на выходе – AWG7122C

Динамический диапазон, свободный от паразитных составляющих (SFDR)

SFDR определяется как функция несущей частоты, генерированной методом прямого синтеза. Гармоники не включены.

несущая от 0 до 1,0 ГГц

–54 дБн

несущая от 1,0 до 2,4 ГГц

–46 дБн

несущая от 2,4 до 3,5 ГГц

–38 дБн

несущая от 3,5 до 4,8 ГГц

–30 дБн

несущая от 4,8 до 9,6 ГГц

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
Частота дискретизации: 12 Гвыб./с, разрешение 10 бит Частота: от –50 МГц до 4,8 ГГц Уровень: 4 дБм (1 В_п-п) Смещение: Нет	Частота дискретизации: 24 Гвыб./с, разрешение 10 бит Частота: от –20 МГц до 9,6 ГГц Уровень: –2 дБм (0,5 В_п-п)
--	–26 дБн

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

Частота дискретизации: 12 Гвыб./с, разрешение 10 бит
Частота: от –50 МГц до 4,8 ГГц
Уровень: 4 дБм (1 В_п-п)
Смещение: Нет

Частота дискретизации: 24 Гвыб./с, разрешение 10 бит
Частота: от –20 МГц до 9,6 ГГц
Уровень: –2 дБм (0,5 В_п-п)

–26 дБн

Динамический диапазон, свободный от паразитных составляющих, рассматриваемый с учетом полосы модуляции (тип.)

При представлении в виде полосы модуляции и использовании внешнего повышающего преобразователя частоты, характеристики не будут изменяться и при правильном выборе схемы преобразования не будут зависеть от частоты несущей. Гармоники не включены.

полоса частот от 0 до 1,0 ГГц (по уровню –1 дБ)

–54 дБн

полоса частот от 0 до 2,4 ГГц (по уровню –1 дБ)

–46 дБн

полоса частот от 0 до 3,5 ГГц (по уровню –1 дБ)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
Частота дискретизации: 12 Гвыб./с, разрешение 10 бит Полоса модуляции: До 2,5 ГГц Уровень: 4 дБм (1 В_п-п) Смещение: Нет	Частота дискретизации: 24 Гвыб./с, разрешение 10 бит Полоса модуляции: До 3,5 ГГц Уровень: –2 дБм (0,5 В_п-п)
--	–38 дБн

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

Частота дискретизации: 12 Гвыб./с, разрешение 10 бит
Полоса модуляции: До 2,5 ГГц
Уровень: 4 дБм (1 В_п-п)
Смещение: Нет

Частота дискретизации: 24 Гвыб./с, разрешение 10 бит
Полоса модуляции: До 3,5 ГГц
Уровень: –2 дБм (0,5 В_п-п)

–38 дБн

Гармонические и негармонические искажения

Гармонические искажения

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
Частота дискретизации: 12 Гвыб./с, разрешение 10 бит Длина сигнала 32 точки выходная частота 375 МГц Амплитуда: 4 дБм (1 В_п-п) Смещение: Нет	Частота дискретизации: 24 Гвыб./с, разрешение 10 бит Длина сигнала 32 точки выходная частота 750 МГц Амплитуда: –2 дБм (0,5 В_п-п)

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

Частота дискретизации: 12 Гвыб./с, разрешение 10 бит
Длина сигнала 32 точки
выходная частота 375 МГц
Амплитуда: 4 дБм (1 В_п-п)
Смещение: Нет

Частота дискретизации: 24 Гвыб./с, разрешение 10 бит
Длина сигнала 32 точки
выходная частота 750 МГц
Амплитуда: –2 дБм (0,5 В_п-п)

Негармонические искажения

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
Частота дискретизации: 12 Гвыб./с, разрешение 10 бит Длина сигнала 32 точки выходная частота 375 МГц Амплитуда: 4 дБм (1 В_п-п) Смещение: Нет	Частота дискретизации: 24 Гвыб./с, разрешение 10 бит Длина сигнала 32 точки выходная частота 750 МГц Амплитуда: –2 дБм (0,5 В_п-п)

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

Фазовый шум AWG7122C в стандартном и широкополосном исполнении (тип.)

Фазовый шум

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
Частота дискретизации: 12 Гвыб./с, разрешение 10 бит Длина сигнала 32 точки выходная частота 375 МГц Амплитуда: 4 дБм (1 В_п-п) Смещение: Нет	Частота дискретизации: 24 Гвыб./с, разрешение 10 бит Длина сигнала 32 точки выходная частота 750 МГц Амплитуда: –2 дБм (0,5 В_п-п)

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

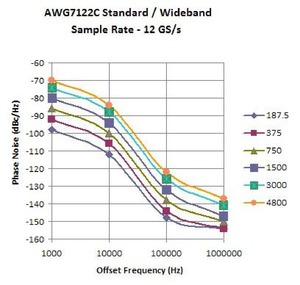

Фазовый шум AWG7122C в стандартном и широкополосном исполнении (тип.)

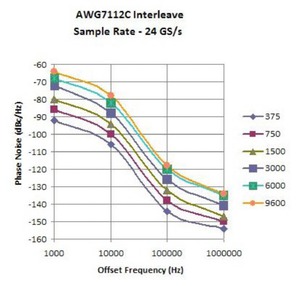

Фазовый шум AWG7122C в режиме с чередованием (тип.)

Джиттер

Случайный джиттер (тип.) – кодовая последовательность 1010, среднеквадратическое значение

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
1,6 пс	0,9 пс

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

1,6 пс

0,9 пс

Полный джиттер (тип.) - кодовая последовательность 2¹⁵ – 1 (при коэффициенте битовых ошибок 10^–12), пик-пик

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
50 пс при 0,5 Гбит/с	30 пс при 3 Гбит/с	20 пс при скорости от 2 до 6 Гбит/с

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

50 пс при 0,5 Гбит/с

30 пс при 3 Гбит/с

20 пс при скорости от 2 до 6 Гбит/с

Выходные импульсные характеристики – AWG7122C

Tr/Tf (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
350 пс	75 пс	35 пс	42 пс

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

350 пс

75 пс

35 пс

42 пс

Сдвиг фаз (тип.)

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

Задержка относительно выхода маркера (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
50 МГц: 10,15 нс ±0,15 нс 200 МГц: 4,05 нс ±0,05 нс	25 нс ±0,05 нс	0,58 нс ±0,05 нс	0,85 нс ±0,05 нс

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

50 МГц: 10,15 нс ±0,15 нс
200 МГц: 4,05 нс ±0,05 нс

25 нс ±0,05 нс

0,58 нс ±0,05 нс

0,85 нс ±0,05 нс

Регулировка фазового сдвига в режиме с чередованием (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
--	Регулировка фазового сдвига: ±180° в зависимости от частоты дискретизации (например, при 24 Гвыб/с: 83 пс = 360° с разрешением 0,1°)

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

Регулировка фазового сдвига: ±180° в зависимости от частоты дискретизации (например, при 24 Гвыб/с: 83 пс = 360° с разрешением 0,1°)

Регулировка уровня в режиме с чередованием (тип.)

Нормальный выход: с усилителем 2 канал	Прямой выход: без усилителя 2 канал	Широкополосный выход: Опция 02 2 канал	Широкополосный выход: Опция 06 2 канал	Выход с чередованием: Опция 06 1 канал
--	Регулировка уровня: разрешение 1 мВ

Нормальный выход:

с усилителем

2 канал

Прямой выход:

без усилителя

2 канал

Широкополосный выход:

Опция 02

2 канал

Широкополосный выход:

Опция 06

2 канал

Выход с чередованием:

Опция 06

1 канал

Регулировка уровня: разрешение 1 мВ

Информация для заказа

Модели

AWG7122C: 12,0 Гвыб./с (24 Гвыб./с с чередованием), 8/10 бит, 32 млн. точек, двухканальный генератор сигналов произвольной формы.
AWG7082C: 8,0 Гвыб./с (16 Гвыб./с с чередованием), 8/10 бит, 32 млн. точек, двухканальный генератор сигналов произвольной формы.

Опции прибора

PowerPlugOptions

Опция A0: Вилка питания для сетей Северной Америки (115 В, 60 Гц)
Опция A1: Вилка питания для сетей Европы (220 В, 50 Гц)
Опция A2: Вилка питания для сетей Великобритании (240 В, 50 Гц)
Опция A3: Вилка питания для сетей Австралии (240 В, 50 Гц)
Опция A4: Северная Америка (240 В, 50 Гц)
Опция A5: Вилка питания для сетей Швейцарии (220 В, 50 Гц)
Опция A6: Вилка питания для сетей Японии (100 В, 110/120 В, 60 Гц)
Опция A10: Вилка питания для сетей Китая (50 Гц)
Опция A11: Вилка питания для сетей Индии (50 Гц)
Опция A12: Вилка питания для сетей Бразилии (60 Гц)
Опция A99: Шнур электропитания отсутствует

Руководство пользователя

Опция L0: Руководство на английском языке
Опция L5: Руководство на японском языке
Опция L7: Руководство на китайском языке (упрощенное письмо)
Опция L8: Руководство на китайском языке (традиционное письмо)
Опция L10: Руководство на русском языке

Данная опция включают переведенную на соответствующий язык накладку для передней панели.

Прикладное программное обеспечение

SDX100

ПО для генерирования джиттера (аппаратный USB ключ в комплекте)

Опция ISI: Моделирование S-параметров и межсимвольной интерференции (необходимо ПО SDX100)
Опция SSC: Добавление тактовой частоты с распределенным спектром (необходимо ПО SDX100)

Сервисные опции

Опция C3: Услуги по калибровке в течение 3 лет
Опция C5: Услуги по калибровке в течение 5 лет
Опция CA1: Однократная калибровка или функциональная диагностика
Опция D1: Протокол с данными калибровки
Опция D3: Протокол с данными калибровки за 3 года (с опцией C3)
Опция D5: Протокол с данными калибровки за 5 лет (с опцией C5)
Опция R3: Ремонт в течение 3 лет (включая гарантийное обслуживание)
Опция R5: Услуги по ремонту в течение 5 лет (включая гарантию)

Послепродажное обслуживание (например, AWG7122C-CA1)

CA1: Однократная калибровка или функциональная диагностика
R5DW: Ремонт в течение 5 лет
R2PW: Послегарантийный ремонт в течение 2 лет
R1PW: Послегарантийный ремонт в течение 1 года

Опции модернизации

AWG70CUP
Опция	Прибор	Описание
M02	AWG7122C	Увеличение длины записи с 32 млн. точек до 64 млн. точек
M01	AWG7082C	Увеличение длины записи с 32 млн. точек до 64 млн. точек
B02	AWG7122C	Добавление широкополосного выхода
B01	AWG7082C	Добавление широкополосного выхода
D01	Все модели AWG7000C	Дополнительный съемный твердотельный диск
D02	Все модели AWG7000C	Дополнительный съемный жесткий диск
S02	AWG7122C	Модернизация стандартной конфигурации до опции 08 (быстрое переключение последовательностей)
S01	AWG7082C
S49	AWG7122C	Добавление генерации субпоследовательностей и динамических переходов
S29	AWG7082C

Опции приборов AWG7122, AWG7082

Опция 01: Увеличение длины записи сигнала с 32 млн. точек до 64 млн. точек
Опция 01: Увеличение длины записи сигнала с 32 млн. точек до 64 млн. точек
Опция 02: Широкополосный выход (альтернативный выход)
Опция 05: Съемный жесткий диск (1 ТБ)
Опция 06: Режим чередования с частотой дискретизации 24 Гвыб./с (AWG7122C), 16 Гвыб./с (AWG7082C) (включает опцию 02 – широкополосный выход)
Опция 08: Быстрое переключение последовательностей
Опция 09: Опция генерации субпоследовательностей и динамических переходов (файлы субпоследовательностей, созданные для AWG400, AWG500, AWG600 и AWG700, совместимы с этой опцией)
Опция RFX: Добавление к генератору ПО RFXpress (RFX100)
Опция RDR: Программный модуль к ПО RFXpress для создания сигналов РЛС ¹
Опция SPARA: Программный модуль к ПО RFXpress для эмуляции S-параметров ¹
Опция OFDM: Программный модуль к ПО RFXpress для создания сигналов OFDM ¹
Опция ENV: Программный модуль к ПО RFXpress для создания сигналов, имитирующих реальный эфир ¹
Опция ENV01: Набор опций: опция ENV + опция RDR ¹
Опция ENV02: Набор опций: опция ENV + опция RDR + опция OFDM ¹
Опция ENV03: Набор опций: опция ENV + опция RDR + опция OFDM + опция SPARA ¹
Опция ENV04: Набор опций: опция ENV + опция RDR + опция OFDM + опция SPARA + опция UWBCT ¹
Опция UWBCF: Программный модуль к ПО RFXpress для создания сигналов в соответствии с UWB-WiMedia ¹
Опция UWBCT: Программный модуль к ПО RFXpress для создания пользовательских сигналов и сигналов в соответствии с UWB-WiMedia ¹

¹ необходима опция RFX

Стандартные принадлежности

xxx-xxxx-xx: Сумка для принадлежностей
xxx-xxxx-xx: Передняя крышка
xxx-xxxx-xx: USB мышь
xxx-xxxx-xx: Компактная USB клавиатура
xxx-xxxx-xx: Комплект кабелей для выхода постоянного тока
xxx-xxxx-xx: Компакт диск с ПО и документацией для приборов серии AWG7000C
xxx-xxxx-xx: Компакт диск с документацией и браузером
xxx-xxxx-xx: Руководство по вводу в эксплуатацию и безопасности
—: Сертификат калибровки
—: Кабель питания
---: годовая гарантия.


	Компания Tektronix имеет сертификаты ISO 9001 и ISO 14001 от SRI Quality System Registrar.
	Продукты соответствуют требованиям стандартов IEEE 488.1-1987, RS-232-C, а также стандартам и техническим условиям компании Tektronix.

Генераторы сигналов произвольной формы

Серия AWG7000

Основные технические характеристики

Основные особенности

Области применения

Уникальная производительность

Редактор формул

Создание последовательностей и субпоследовательностей сигналов

Динамические переходы

Интерфейс LXI класса C

Генерация широкополосных РЧ сигналов

Создание радиолокационных сигналов

Создание сигналов, имитирующих реальный эфир

Создание типовых OFDM сигналов

UWB WiMedia (UWBCF/UWBCT)

Генерация высокоскоростных последовательных сигналов

Качество, на которое можно положиться

Характеристики AWG7122C

Временные характеристики AWG7122C

Искажения на выходе – AWG7122C

Фазовый шум AWG7122C в стандартном и широкополосном исполнении (тип.)

Выходные импульсные характеристики – AWG7122C

Информация для заказа

Модели

Опции прибора

PowerPlugOptions

Руководство пользователя

Прикладное программное обеспечение

Сервисные опции

Послепродажное обслуживание (например, AWG7122C-CA1)

Опции модернизации

Опции приборов AWG7122, AWG7082

Стандартные принадлежности

Рекомендуемые принадлежности
