Генераторы сигналов произвольной формы и стандартных функций

Серия AFG3000C

Дополнительные сведения

Читать на веб-сайте:

Непревзойденная производительность, гибкость, интуитивно понятное управление и доступная цена делают генераторы сигналов произвольной формы, стандартных функций и импульсных сигналов серии AFG3000C самыми востребованными приборами в отрасли.

Основные технические характеристики
  • Сигналы синусоидальной формы частотой до 10 МГц, 25 МГц, 100 МГц или 240 МГц
  • Сигналы произвольной формы с разрешением 14 разрядов, 250 Мвыб/с, 1 Гвыб/с или 2 Гвыб/с
  • Амплитуда до 20 Впик-пик на нагрузке 50 Ом
Основные особенности
  • 5,6-дюймовый цветной ЖК дисплей, обеспечивающий полную уверенность в настройках и форме сигнала
  • Многоязычный интуитивно понятный интерфейс ускоряет настройку
  • Генерация импульсов с регулируемой длительностью фронта
  • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ
  • Свипирование и пакетные сигналы
  • Двухканальные модели позволяют сэкономить средства и рационально использовать рабочее пространство
  • Разъем USB на передней панели для сохранения сигналов на внешних накопителях
  • Интерфейсы USB, GPIB и LAN
  • Драйверы LabVIEW и LabWindows/IVI-C
Области применения
  • Разработка и тестирование электронных устройств
  • Имитация датчиков
  • Функциональное тестирование
  • Обучение

Высокая производительность и гибкость

Пользователю предоставляется выбор из 12 стандартных сигналов. Сигналы произвольной формы могут иметь длину до 128 000 точек с высокими частотами дискретизации. Для импульсных сигналов можно независимо устанавливать длительность переднего и заднего фронта. Имеется возможность подачи внешних сигналов и сложения их с выходным сигналом. Двухканальные модели могут генерировать полностью идентичные или разные сигналы. Все приборы оснащены высокостабильным опорным генератором с дрейфом всего ±1•10-6 в год.

Интуитивно понятный интерфейс пользователя открывает доступ ко всей информации

На цветном ЖК экране, предусмотренном на всех моделях, отображается форма сигнала и все его основные параметры. Это дает полную уверенность в правильности настроек и позволяет сфокусироваться только на выполняемой работе. Клавиши быстрого доступа обеспечивают прямой выбор часто используемых функций и настроек. Другие функции и параметры можно удобно выбирать через четко структурированное меню. Это ускоряет обучение работе с прибором, управление которым очень похоже на управление самыми популярными в мире осциллографами TDS3000.

Входящее в комплект поставки ПО ArbExpress™ упрощает создание сигналов

Это приложение для ПК позволяет импортировать сигналы из любого осциллографа Tektronix или описывать их с помощью стандартных функций, редактора уравнений или математических операций.

Технические характеристики

Приведенные характеристики относятся ко всем моделям, если не указано иное.

Основные характеристики моделей
Синусоидальный сигнал
Синусоидальный сигнал
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
От 1 мкГц до 10 МГц От 1 мкГц до 25 МГц От 1 мкГц до 50 МГц От 1 мкГц до 100 МГц От 1 мкГц до 240 МГц
Синусоидальный сигнал в пакетном режиме
От 1 мкГц до 5 МГц От 1 мкГц до 12,5 МГц От 1 мкГц до 25 МГц От 1 мкГц до 50 МГц От 1 мкГц до 120 МГц
Максимальная эффективная частота выходного сигнала
10 МГц 25 МГц 50 МГц 100 МГц 240 МГц
Неравномерность АЧХ (1 Впик-пик)
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
<5 МГц: ±0,15 дБ
≥5 МГц до 10 МГц: ±0,3 дБ
<5 МГц: ±0,15 дБ
≥5 МГц до 20 МГц: ±0,3 дБ
≥20 МГц до 25 МГц: ±0,5 дБ
<5 МГц: ±0,15 дБ
≥5 МГц до 45 МГц: ±0,3 дБ
≥45 МГц до 50 МГц: ±0,5 дБ
<5 МГц: ±0,15 дБ
≥5 МГц до 25 МГц: ±0,3 дБ
≥5 МГц до 100 МГц: ±0,5 дБ
<5 МГц: ±0,15 дБ
≥5 МГц до 25 МГц: ±0,3 дБ
≥25 МГц до 100 МГц: ±0,5 дБ
≥100 МГц до 200 МГц: ±1,0 дБ
≥200 МГц до 240 МГц: ±2,0 дБ
Гармонические искажения (1 Впик-пик)
от 10 Гц до 20 кГц
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
от 10 Гц до 20 кГц: < -60 дБн
≥20 кГц до 1 МГц: < -55 дБн
≥1 МГц до 5 МГц: < -45 дБн
≥5 МГц до 10 МГц: < -45 дБн
от 10 Гц до 20 кГц: < -70 дБн
≥20 кГц до 1 МГц: < -60 дБн
≥1 МГц до 10 МГц: < -50 дБн
≥10 МГц до 25 МГц: < -40 дБн
от 10 Гц до 20 кГц: < -70 дБн
≥20 кГц до 1 МГц: < -60 дБн
≥1 МГц до 5 МГц: < -50 дБн
≥5 МГц до 50 МГц: < -40 дБн
от 10 Гц до 1 МГц: < -60 дБн
≥1 МГц до 5 МГц: < -50 дБн
≥5 МГц до 100 МГц: < -37 дБн
от 10 Гц до 1 МГц: < -60 дБн
≥1 МГц до 50 МГц: < -50 дБн
≥5 МГц до 25 МГц: < -37 дБн
≥25 МГц до 240 МГц: < -30 дБн
Коэффициент нелинейных искажений
-<0,2 % (10 Гц - 20 кГц, 1 Впик-пик)
Паразитные составляющие (1 Впик-пик)

AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
от 10 Гц до 1 МГц: < -60 дБн
≥1 МГц до 10 МГц: < -50 дБн
от 10 Гц до 1 МГц: < -60 дБн
≥1 МГц до 25 МГц: < -50 дБн
от 10 Гц до 1 МГц: < -60 дБн
≥1 МГц до 50 МГц: < -50 дБн
от 10 Гц до 1 МГц: < -60 дБн
≥1 МГц до 25 МГц: < -50 дБн
≥25 МГц до 100 МГц: < - 50 дБн + 6 дБ/октаву
от 10 Гц до 1 МГц: < -50 дБн
≥1 МГц до 25 МГц: < -47 дБн
≥25 МГц до 240 МГц: < -47 дБн + 6 дБ/октаву
Фазовый шум (типовое значение)
< -110 дБн/Гц на частоте 10 МГц, отстройка 10 кГц, 1 Впик-пик < -110 дБн/Гц на частоте 20 МГц, отстройка 10 кГц, 1 Впик-пик
Остаточный шум тактовой частоты
-63 дБм -63 дБм -63 дБм -57 дБм -57 дБм
Прямоугольный сигнал
Прямоугольный сигнал
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
От 1 мкГц до 5 МГц От 1 мкГц до 25 МГц От 1 мкГц до 40 МГц От 1 мкГц до 50 МГц От 1 мкГц до 120 МГц
Время нарастания/спада
≤50 нс ≤9 нс ≤7 нс ≤5 нс ≤2,5 нс
Джиттер (ср. кв.), типовое значение
500 пс 500 пс 300 пс 200 пс 100 пс
Пилообразный сигнал
Пилообразный сигнал
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
От 1 мкГц до 100 кГц От 1 мкГц до 500 кГц От 1 мкГц до 800 кГц От 1 мкГц до 1 МГц От 1 мкГц до 2,4 МГц
Нелинейность (типовое значение)
≤0,2 % от пикового значения выходного сигнала ≤0,1 % от пикового значения выходного сигнала ≤0,1 % от пикового значения выходного сигнала ≤0,15 % от пикового значения выходного сигнала ≤0,2 % от пикового значения выходного сигнала
Симметрия
от 0 до 100,0 %
Импульсный сигнал
Диапазон частот
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
от 1 мГц до 5 МГц от 1 мГц до 25 МГц от 1 мГц до 40 МГц от 1 мГц до 50 МГц от 1 мГц до 120 МГц
Длительность импульса
От 80,00 нс до 999,99 с От 16 нс до 999,99 с От 12 нс до 999,99 с От 8,00 нс до 999,99 с От 4,00 нс до 999,99 с
Разрешение
10 пс или 5 разрядов
Коэффициент заполнения
От 0,001 % до 99,999 % (действует ограничение по длительности импульса)
Длительность фронта
От 50 нс до 625 с От 9 нс до 625 с От 7 нс до 625 с От 5 нс до 625 с От 2,5 нс до 625 с
Разрешение
10 пс или 4 разряда
Задержка переднего фронта: диапазон
(непрерывный режим): от 0 пс до периода повторения
(пакетный режим с запуском или со стробированием): от 0 пс до периода повторения – [длительность импульса + 0,8 * (длительность переднего фронта +(длительность заднего фронта)]
Задержка переднего фронта: разрешение
10 пс или 8 разрядов
Выброс (типовое значение)
-5%
Джиттер (ср. кв.), тип.
500 пс 500 пс 300 пс 200 пс 100 пс
Другие сигналы
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
От 1 мкГц до 100 кГц От 1 мкГц до 500 кГц От 1 мкГц до 800 кГц От 1 мкГц до 1 МГц От 1 мкГц до 2,4 МГц
Полоса шума (по уровню -3 дБ)
10 МГц 25 МГц 50 МГц 100 МГц 240 МГц

Тип шума: Белый Гауссов шум

Добавление внутреннего шума
При включении амплитуда выходного сигнала снижается на 50 %

Уровень: От 0 до 50 % от выбранной амплитуды сигнала (Впик-пик)

Разрешение 1%

Постоянное напряжение (на нагрузке 50 Ом)
от -10 до +10 В от -5 до +5 В от -5 до +5 В от -5 до +5 В от -2,5 до +2,5 В
Сигналы произвольной формы
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
от 1 мГц до 5 МГц от 1 мГц до 12,5 МГц от 1 мГц до 25 МГц от 1 мГц до 50 МГц от 1 мГц до 120 МГц
Сигналы произвольной формы в пакетном режиме
от 1 мГц до 2,5 МГц от 1 мГц до 6,25 МГц от 1 мГц до 12,5 МГц от 1 мГц до 25 МГц от 1 мГц до 60 МГц
Эффективная полоса аналогового сигнала (-3 дБ)
8 МГц 70 МГц 100 МГц 225 МГц
Энергонезависимая память
4 сигнала
Память: частота дискретизации (1 К = 1024 точки)
от 2 до 128 К: 250 Мвыб./с от 2 до 128 К: 250 Мвыб./с от 2 до 16 К: 1 Гвыб./с
>16 K до 128 K: 250 Мвыб./с
от 2 до 16 К: 1 Гвыб./с
>16 K до 128 K: 250 Мвыб./с
от 2 до 16 К: 2 Гвыб./с
>16 K до 128 K: 250 Мвыб./с
Вертикальное разрешение
14 бит
Время нарастания/спада
≤80 нс ≤14 нс ≤10 нс ≤8 нс ≤3 нс
Джиттер (ср. кв.)
4 нс 4 нс 1 нс при 1 Гвыб./с 4 нс при 250 Мвыб./с 1 нс при 1 Гвыб./с 4 нс при 250 Мвыб./с 500 пс при 2 Гвыб./с 4 нс при 250 Мвыб./с
Амплитуда
Диапазон, нагрузка 50 Ом
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
от 20 мВ пик-пик до 20 В пик-пик от 10 мВ пик-пик до 10 В пик-пик от 10 мВ пик-пик до 10 В пик-пик от 20 мВ пик-пик до 10 В пик-пик ≤200 МГц: от 50 мВ пик-пик до 5 Впик-пик> 200 МГц от 50 мВ пик-пик до 4 В пик-пик
Диапазон, без нагрузки или на высокоомной нагрузке
от 40 мВ пик-пик до 40 В пик-пик от 20 мВ пик-пик до 20 В пик-пик от 20 МВ пик-пик до 20 В пик-пик от 40 мВ пик-пик до 20 В пик-пик ≤200 МГц: от 100 мВ пик-пик до 10 В пик-пик> 200 МГц от 100 мВ пик-пик до 8 В пик-пик
Погрешность
±(2 % от амплитуды ±2 мВ)
(Синусоидальный сигнал 1 кГц, смещение 0 В, амплитуда >20 мВпик-пик )
±(1 % от амплитуды ±1 мВ) (Синусоидальный сигнал 1 кГц, смещение 0 В, амплитуда >10 мВпик-пик )
Разрешение
0,1 мВпик-пик, 0,1 мВср. кв., 1 мВ, 0,1 дБм или 4 разряда
Единицы измерения
Впик-пик, Вср. кв., дБм (только для синусоидального сигнала) и Вольт (для высокого/низкого уровня)
Выходное сопротивление
50 Ом
Устанавливаемое сопротивление нагрузки
Выбираемые значения: 50 Ом, от 1 Ом до 10,0 кОм, высокий импеданс (настраивает отображаемую амплитуду в соответствии с выбранным сопротивлением нагрузки)
Электрическая прочность изоляции
максимум 42 Впик. относительно шины заземления
Защита от короткого замыкания
Выходы сигнала выдерживают долговременное короткое замыкание на землю, имеющую гальваническую развязку
Защита от внешнего напряжения

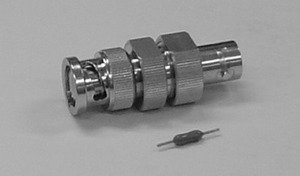

Для защиты выходов сигнала от внешних напряжений используйте адаптер предохранителя 013-0345-xx
Постоянное смещение
Диапазон, нагрузка 50 Ом
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
±(10 В пик - Амплитуда пик-пик /2) ±(5 В пик - Амплитуда пик-пик /2) ±(5 В пик - Амплитуда пик-пик /2) ±5 В пик пост. тока ±2,5 В пик пост. тока
Диапазон, без нагрузки или на высокоомной нагрузке
±(20 В пик - Амплитуда пик-пик /2) ±(10 В пик - Амплитуда пик-пик /2) ±(10 В пик - Амплитуда пик-пик /2) ±10 В пик пост. тока ±5 В пик пост. тока
Погрешность
±(2 % от |установленного значения| + 10 мВ +1 % от амплитуды (В пик-пик)) ±(1 % от |установленного значения| + 5 мВ +0,5 % от амплитуды (В пик-пик))
Разрешение
1 мВ
Общие характеристики
Разрешение установки частоты
1 мкГц или 12 разрядов
Внутренняя опорная частота
Стабильность

Все сигналы, кроме произвольной формы: ±1•10-6, от 0 до +50 °C

Сигнал произвольной формы: ±1•10-6 ± 1 мкГц, от 0 до +50 °C

Относительный уход частоты
±1•10-6 в год
Фаза (кроме пост. напряжения, шума и импульсных сигналов)
Диапазон
от -180° до +180°
Разрешение
0,01° (синусоидальный сигнал); 0,1° (другие сигналы)
Добавление внутреннего шума
При включении амплитуда выходного сигнала снижается на 50 %
Уровень
От 0 до 50 % от выбранной амплитуды сигнала (Впик-пик)
Разрешение
1%
Основной выход
50 Ом
Дистанционное программирование: Макс. время настройки (типовое)

GPIB, LAN 10BASE-T / 100BASE-TX, USB 1.1

Совместимо со стандартами SCPI-1999.0 и IEEE 488-2

Смена функции
USB: LAN GPIB
81 мс 81 мс 81 мс
Смена частоты (кроме импульсных сигналов)
2,5 мс 6 мс 3,2 мс
Смена частоты (для импульсных сигналов)
40 мс 37 мс 32 мс
Смена амплитуды
90 мс 97 мс 90 мс
Выбор пользовательского сигнала произвольной формы (длиной 4 тыс. точек из накопителя USB)
48 мс 50 мс 49 мс
Выбор пользовательского сигнала произвольной формы (длиной 128 тыс. точек из накопителя USB)
260 мс 266 мс 240 мс
Дистанционное программирование: время загрузки данных для сигнала из 4000 точек (типовое)
USB: LAN GPIB
47 мс 78 мс 320 мс
Источник питания
от 100 до 240 В, от 47 до 63 Гц или 115 В, от 360 до 440 Гц
Потребляемая мощность
Не более 120 Вт
Время прогрева (типовое значение)
20 минут
Автоматическая калибровка при включении питания, типовое значение
<10 с
Акустический шум (типовое значение)
<50 дБА
Экран
цветной ЖК TFT экран с диагональю 5,6 дюймов
Язык интерфейса и справочной системы
Английский, французский, немецкий, японский, корейский, португальский, упрощенный и традиционный китайский, русский (выбирается пользователем)
Характеристики модуляции
АМ, ЧМ, ФМ
Сигнал несущей
Любой, кроме импульсного, шума и постоянного напряжения
Источник
Внутренний/внешний
Внутренний модулирующий сигнал

Синусоидальный, прямоугольный, пилообразный, шум, произвольная форма

(АМ: максимальная длина сигнала 4096 точек;

ЧМ, ФМ: максимальная длина сигнала 2048 точек;

Частота внутреннего модулирующего сигнала
от 2 мГц до 50,00 кГц
Глубина АМ
от 0,0 до +120,0 %
Минимальная пиковая девиация ЧМ
0 Гц
Максимальная пиковая девиация ЧМ
См. следующую таблицу Модуляция: Максимальная пиковая девиация ЧМ
Девиация фазы ФМ
от -360,0° до +360,0°
Широтно-импульсная модуляция
Сигнал несущей
Импульсный
Источник
Внутренний/внешний
Внутренний модулирующий сигнал

Синусоидальный, прямоугольный, пилообразный, шум, произвольная форма

(максимальная длина сигнала 2048 точек)

Частота внутреннего модулирующего сигнала
от 2 мГц до 50,00 кГц
Девиация
От 0 до 50 % периода импульса
Максимальная пиковая девиация ЧМ
Синусоидальная вибрация
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
5 МГц 12,5 МГц 25 МГц 50 МГц 120 МГц
Прямоугольный сигнал
2,5 МГц 12,5 МГц 20 МГц 25 МГц 60 МГц
Сигнал произвольной формы
2,5 МГц 6,25 МГц 12,5 МГц 25 МГц 60 МГц
Другие
50 кГц 250 кГц 400 кГц 50 кГц 1,2 МГц
Частотная манипуляция
Сигнал несущей
Любой, кроме импульсного, шума и постоянного напряжения
Источник
Внутренний/внешний
Частота внутреннего модулирующего сигнала
от 2 мГц до 1000 MHz
Число манипуляций
Свипирование
Сигнал
Любой, кроме импульсного, шума и постоянного напряжения
Тип
Линейное, логарифмическое
Время свипирования

от 1 мс до 300 с

Время удержания/возврата
от 0 до 300 с
Макс. общее время свипирования
300 с
Разрешение
1 мс или 4 разряда
Погрешность общего времени свипирования (типовое значение)
≤0.4%
Мин. начальная/конечная частота

Все сигналы, кроме произвольной формы: 1 мкГц

Сигнал произвольной формы: 1 мГц

Макс. начальная/конечная частота
См. следующую таблицу
Свипирование: Макс. начальная/конечная частота
Синусоидальный сигнал
AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
10 МГц 25 МГц 50 МГц 100 МГц 240 МГц
Прямоугольный сигнал
5 МГц 25 МГц 40 МГц 50 МГц 120 МГц
Сигнал произвольной формы
5 МГц 12,5 МГц 25 МГц 50 МГц 120 МГц
Другие
100 кГц 500 кГц 800 кГц 1 МГц 2,4 МГц
Пакетный режим
Сигналы
Любой, кроме шума и постоянного напряжения
Тип
С запуском, стробируемый (от 1 до 1 000 000 периодов или непрерывно)
Внутренняя скорость запуска
от 1 мкс до 500,0 с
Источники запуска и стробирования
Внутренний, внешний, интерфейс дистанционного управления
Характеристики дополнительных входов
Входы модулирующего сигнала
Канал 1, канал 2
Уровень входных сигналов

Все сигналы, кроме ЧМн: ±1 В

ЧМн: логический уровень 3,3 В

Импеданс
10 кОм
Диапазон частот
от 0 до 25 кГц (122 квыб/с)
Вход внешнего запуска/стробирования пакета
Уровень

Совместимый с ТТЛ

Импеданс
10 кОм
Длительность импульса
100 нс (мин.)
Перепад
Положительный/отрицательный, выбирается
Задержка запуска
От 0,0 нс до 85 000 с
Разрешение задержки запуска
100 пс или 5 разрядов
Джиттер (ср. кв.), типовое значение
Пакет: <500 пс (от входа запуска до выхода сигнала)
Вход опорной частоты 10 МГц
Импеданс
1 кОм, связь по переменному току
Необходимый размах входного напряжения
от 100 мВпик-пик до 5 Впик-пик
Диапазон захвата
10 МГц ±35 кГц
Дополнительный внешний вход канала 1
Только для AFG3101C, AFG3102C, AFG3251C, AFG3252C
Импеданс
50 Ом
Уровень входных сигналов
от -1 до +1 В (пост. напряжение + пик. перем. напряжение)
Полоса пропускания
От 0 до10 МГц (-3 дБ) при 1 В пик-пик
Характеристики дополнительных выходов
Выход запуска Канала 1
Уровень
Положительный импульс уровня ТТЛ на нагрузке 1 кОм
Выходное сопротивление
50 Ом
Джиттер (ср. кв.), типовое значение

AFG3011C/21C/22C: 500 пс

AFG3051C/52C: 300 пс

AFG3101C/02C: 200 пс

AFG3251C/52C: 100 пс

Макс. частота
4,9 МГц

(от 4,9 до 50 МГц: выводятся дробные значения частоты;

> 50 МГц: сигнал не выводится)

Выход опорной тактовой частоты (10 МГц)

Только для AFG3101C, AFG3102C, AFG3251C, AFG3252C

Импеданс
50 Ом, связь по переменному току
Амплитуда
1,2 Впик-пик на нагрузке 50 Ом
Габариты и масса

Настольное исполнение

Размеры
Высота
мм дюймы
156.3  6.2
Ширина
329.6  13.0
Глубина
168.0  6.6
Масса
Нетто
кг фунты
4.5  9.9
Брутто
5.9  12.9
Условия окружающей среды и требования безопасности
Температура
Рабочая
от 0 до +50 °C
При хранении
от -30 до +70 °C
Относительная влажность
Рабочая

≤ +40 °C: ≤80%

> +40 до +50 °C ≤60%

Высота над уровнем моря
до 3000 м
Электромагнитная совместимость
Европейский союз
Директива Совета EC 2004/108/EC
Безопасность

UL 61010-1:2004

CAN/CSAC22.2 No. 61010-1:2004

МЭК 61010-1:2001

Информация для заказа

Генераторы сигналов произвольной формы и стандартных функций
AFG3011C
Синусиодальный сигнал от 1 мкГц до 10 МГц, одноканальный генератор сигналов произвольной формы и стандартных функций
AFG3021C
Синусиодальный сигнал от 1 мкГц до 25 МГц, одноканальный генератор сигналов произвольной формы и стандартных функций
AFG3022C
Синусиодальный сигнал от 1 мкГц до 25 МГц, двухканальный генератор сигналов произвольной формы и стандартных функций
AFG3051C
Синусиодальный сигнал от 1 мкГц до 50 МГц, одноканальный генератор сигналов произвольной формы и стандартных функций
AFG3052C
Синусиодальный сигнал от 1 мкГц до 50 МГц, двухканальный генератор сигналов произвольной формы и стандартных функций
AFG3101C
Синусиодальный сигнал от 1 мкГц до 100 МГц, одноканальный генератор сигналов произвольной формы и стандартных функций
AFG3102C
Синусиодальный сигнал от 1 мкГц до 100 МГц, двухканальный генератор сигналов произвольной формы и стандартных функций
AFG3251C
Синусиодальный сигнал от 1 мкГц до 240 МГц, одноканальный генератор сигналов произвольной формы и стандартных функций
AFG3252C
Синусиодальный сигнал от 1 мкГц до 240 МГц, двухканальный генератор сигналов произвольной формы и стандартных функций
Опции прибора
Кабель питания
Опция A0
Вилка питания для сетей Северной Америки (115 В, 60 Гц)
Опция A1
Вилка питания для сетей Европы (220 В, 50 Гц)
Опция A2
Вилка питания для сетей Великобритании (240 В, 50 Гц)
Опция A3
Вилка питания для сетей Австралии (240 В, 50 Гц)
Опция A5
Вилка питания для сетей Швейцарии (220 В, 50 Гц)
Опция A6
Вилка питания для сетей Японии (100 В, 110/120 В, 60 Гц)
Опция A10
Вилка питания для сетей Китая (50 Гц)
Опция A11
Вилка питания для сетей Индии (50 Гц)
Опция A12
Вилка питания для сетей Бразилии (60 Гц)
Опция A99
Шнур электропитания отсутствует
Прим.: В комплект входит накладка для передней панели.
Руководство пользователя
Опция L0
Руководство на английском языке (071-1631-xx)
Опция L1
Руководство на французском языке (071-1632-xx)
Опция L2
Руководство на итальянском языке (071-1669-xx)
Опция L3
Руководство на немецком языке (071-1633-xx)
Опция L4
Руководство на испанском языке (071-1670-xx)
Опция L5
Руководство на японском языке (071-1634-xx)
Опция L6
Руководство на португальском языке (071-3042-xx)
Опция L7
Руководство на упрощенном китайском языке (071-1635-xx)
Опция L8
Руководство на традиционном китайском языке (071-1636-xx)
Опция L9
Руководство на корейском языке (071-1637-xx)
Опция L10
Руководство на русском языке (071-1638-xx)
Опция L99
Без руководства
Сервисные опции
Опция C3
Услуги по калибровке в течение 3 лет
Опция C5
Услуги по калибровке в течение 5 лет
Опция D1
Протокол с данными калибровки
Опция D3
Протокол с данными калибровки за 3 года (с опцией C3)
Опция D5
Протокол с данными калибровки за 5 лет (с опцией C5)
Опция R5
Услуги по ремонту в течение 5 лет (включая гарантию)
Опция R5DW

Послегарантийный ремонт в течение 5 лет (включая период гарантии) Отсчет пятилетнего периода начинается с момента покупки прибора

Опция SILV400
Продление стандартной гарантии до 5 лет
Принадлежности в комплекте поставки
Принадлежности
Краткое руководство пользователя
Кабель питания
кабель USB
компакт-диск с техническими характеристиками, руководством по функциональной проверке,
Руководство по программированию
Руководство по обслуживанию
Драйверы LabView и IVI
Компакт диск с ПО ArbExpress™
Сертификат калибровки.
Трехлетняя гарантия на все детали и работу.
Гарантийные обязательства
Трехлетняя гарантия на все детали и работу.
Рекомендуемые принадлежности
Принадлежности
Комплект для монтажа в стойку
RM3100
Адаптер предохранителя, BNC-P на BNC-R
013-0345-xx
Комплект предохранителей, 3 шт., 0,125 А
159-0454-xx
Экранированный кабель с разъемами BNC, 0,9 м
012-0482-xx
Экранированный кабель с разъемами BNC, 2,7 м
012-1256-xx
Кабель GPIB в двойном экране
012-0991-xx
Оконечная нагрузка 50 Ом с разъемом BNC
011-0049-02
