ONFI Elektrische Timing-Lösung

Lösung für Open NAND Flash Interface

Tektronix bietet die branchenweit erste Testlösung für den ONFI-Standard.

Wählen Sie Tektronix als Partner für eine umfassende ONFI-Testlösung und reduzieren Sie die Dauer Ihrer Konformitätsprüfungen, vereinfachen Sie die Fehlerbereinigung und steigern Sie Ihre Produktivität.

Hauptmerkmale unserer Lösung:

  • ONFI-Timing-Messungen und Konformitätsüberprüfungen entsprechend technischer Dokumentation für den ONFI-Bus 4.0
  • Es werden Timing-Messungen für SDR, NVDDR und NVDDR2/3 mit Grenzwertvergleich unterstützt
  • Die Detailansicht ermöglicht es dem Benutzer, Fehler an ONFI-Designs durch Korrelieren jeder einzelnen Messung des Signals zu beheben
  • Anhand des elektrischen Augendiagramms in der PGY-ONFI-Software lässt sich zwischen einem DQ- und einem DQS-Signal eine rasche Signalbeziehung herstellen

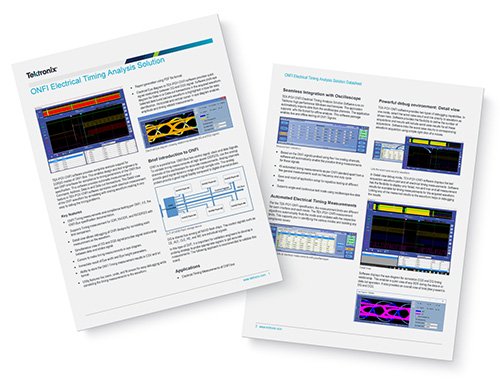

ONFI-Datenblatt aufrufen »





NEW! ONFI Electrical Timing Solution
Tektronix has the industry’s first test solution for the ONFI standard.



Ausrüstung Modell Beschreibung
Oszilloskop DPO/MSO70000 C/D/DX Digitales / Mischsignaloszilloskop mit einer Mindestbandbreite von 4 GHz und höher
Tastköpfe P7700 / P7500 Tastköpfe mit hoher Bandbreite und hoher Impedanz mit flexiblen Anschlussmöglichkeiten.
Software TEK-PGY-ONFI ONFI Softwarelösung für Elektrische Timing-Analyse
Interposer NEX-NAND152SCDS Nexus ONFi 152-Ball NAND Flash Edge-Tastkopf TM
