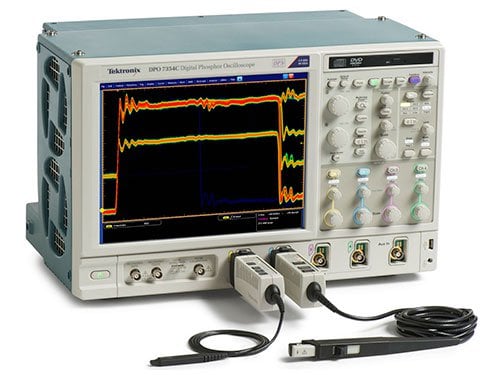

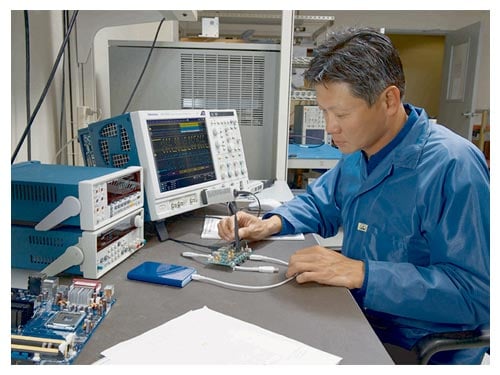

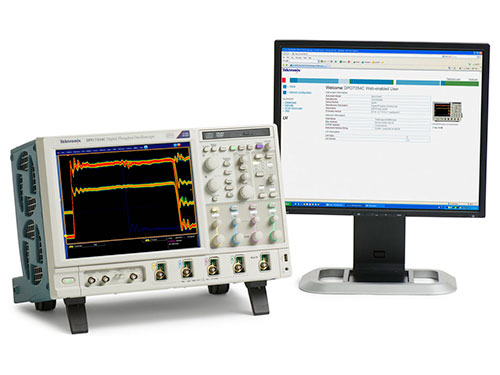

DPO7000
Aufgrund ihrer Bandbreiten von bis zu 3,5 GHz und ihrer Abtastraten von bis zu 40 GS/s eignen sich die Oszilloskope der DPO7000C-Serie optimal für die Analyse kritischer Hochgeschwindigkeitssignale. In mehr als 30 Analysepaketen stehen umfangreiche Messfunktionen für Kommunikationsstandards oder für die Jitteranalyse, für Speicherbusstandards, für die Vektoranalyse und mehr zur Verfügung. Mit dem Windows-Betriebssystem ist es möglich, die eigene Analysesoftware gleich auf dem Gerät einzusetzen.
Bandbreite
Bis zu 3,5 GHz
Analoge Kanäle
4
Aufzeichnungslänge
Bis zu
500
Mio. Punkte
Abtastraten
Bis zu 40 GS/s
Erweiterte Signalmessung und Analyse
Die Standardanalysewerkzeuge beinhalten 53 automatisierte Messungen, Messstatistiken, Histogramme, Grenzwertprüfung, eine erweiterte Signalberechnung, benutzerdefinierbare Filter sowie Unterstützung für benutzerdefinierte Math-Plug-ins für MATLAB und .NET. Die Messfähigkeiten können durch das Hinzufügen von spezialisierten Anwendungen erweitert werden, zum Beispiel erweiterte Jitter- und Augenanalyse sowie Breitband-HF-Analyse.
Highlights
- Charakterisieren Sie Signalparameter mit einer Suite von Standardmesswerkzeugen
- Erweiterte Jitter- und Timing-Analyse charakterisiert Probleme mit der Signalintegrität und deren Quellen
- SignalVu-Software bietet Breitband-Spektralanalyse und -messungen mit Optionen für Audio, Modulation, HF-Impulse und Einstellzeit
- TekScope Anywhere TM -Software ermöglicht Offline-Messungen und -Analyse
Einfache Erfassung durch leistungsstarke Triggerung
Mit Pinpoint®-Triggerung sowie visueller Triggerung und Suche können Sie Signalanomalien wie Glitches, Runts, Setup/Hold-Verletzungen und NRZ-Pattern-Locks für serielle Datenstreams bis zu 1,25 Gb/s ganz einfach erfassen.
Highlights
- Über 1.400 verfügbare Triggerkombinationen
- Schnelle grafische Definition komplexer Trigger und Suchkriterien mit visuellen Triggern
- Optionale serielle Trigger bieten Signalerfassungsfunktionen unter Berücksichtigung des Protokolls
Serielle Analyse und Konformitätsprüfung auf die richtige Art
Vereinfachen Sie das erweiterte Systemdesign-Debugging und die Überprüfung mit Optionen für die Protokolldekodierung und serielle Trigger für Datenbusse mit niedriger und mittlerer Geschwindigkeit. Stellen Sie die Interoperabilität von seriellen Bussen mit mittlerer Geschwindigkeit durch automatisierte Konformitätsprüfungen sicher.
Highlights
- Protokolldekodierung mit Optionen für serielle Triggerung und Analyse verfügbar für I 2 C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, MIL-STD-1553B, CAN, LIN und FlexRay
- Pakete für automatisierte Konformitätsprüfungen verfügbar für USB 2.0, Ethernet, HSIC, MOST und BroadR-Reach
Automatisierte Leistungsmessungen
Automatisierte Messungen und Berichte sorgen für einfache, wiederholbare Messungen von Leistungsqualität, Schaltverlusten, magnetischen Verlusten, Oberschwingungen und mehr, um die Messanforderungen moderner effizienter Stromwandler zu erfüllen. Außerdem reduzieren intelligente TekVPI-Strom- und Differenztastköpfe Unsicherheiten und eliminieren Stolperfallen bei der Leistungsmessung.
Highlights
- Schaltverluste bei MOSFETs und Analyse des sicheren Betriebsbereichs
- Messung des Leistungsfaktors und der Oberschwingungen zur Vorkonformitätsprüfung nach IEC 61000-3-2
- Messungen schaltungsinterner Spulen- und Transformatorverluste
- USB-Netzteil-Konformitätsprüfung für USB-Netzteile gemäß Spezifikation 1.1 für USB-2.0-Akkuladegeräte sowie IEC 62684
| Tektronix
DPO7000C | Tektronix
MSO/DPO5000B | Keysight
S-Serie | LeCroy
HDO6000 | |
| Bandbreite | 500 MHz bis 3,5 GHz | 350 MHz bis 2 GHz | 500 MHz bis 8 GHz | 350 MHz bis 1 GHz |
| Analoge Kanäle | 4 | 4 | 4 | 4 |
| Analoge Abtastrate (alle Kanäle) | Bis zu 10 GS/s | Bis zu 5 GS/s | Bis zu 10 GS/s | Bis zu 2,5 GS/s |
| Analoge Abtastrate – 1 Kanal | Bis zu 40 GS/s | Bis zu 10 GS/s | Bis zu 20 GS/s | Bis zu 2,5 GS/s |
| Maximale optionale Aufzeichnungslänge (1 Kanal) | 500 Mio. Punkte | 250 Mio. Punkte | 100 Mio. Punkte | 250 Mio. Punkte |
| Signalerfassungsrate (wfms/s) | > 310.000 | > 250.000 | Nicht angegeben | Nicht angegeben |
| Betriebssystem | Windows | Windows | Windows | Windows |
Automatisierte Leistungsmessungen
Automatisierte Messungen und Berichte sorgen für einfache, wiederholbare Messungen von Leistungsqualität, Schaltverlusten, magnetischen Verlusten, Oberschwingungen und mehr, um die Messanforderungen moderner effizienter Stromwandler zu erfüllen. Außerdem reduzieren intelligente TekVPI-Strom- und Differenztastköpfe Unsicherheiten und eliminieren Stolperfallen bei der Leistungsmessung.
Highlights
- Opt. PWR: Erweiterte Lösung für Leistungsmessung und -analyse für die Charakterisierung und das Prüfen von Stromgeräten und Stromversorgung einschließlich der Überprüfung von Stromqualität und Oberschwingungen
- Opt. USBPWR: Automatische Konformitätsprüfung für USB-Netzteile gemäß Spezifikation für USB 2.0-Akkuladegeräte v1.1 sowie IEC 62684
Serielle Analyse und Konformitätsprüfung für die Automobilbranche auf die richtige Art
Vereinfachen Sie das Systemdesign-Debugging für die Automobilbranche und die Überprüfung mit Optionen für die Protokolldekodierung und serielle Trigger für CAN-, LIN- und FlexRay-Busse. Stellen Sie die Interoperabilität von BroadR-Geräten und seriellen MOST-Geräten durch automatisierte Konformitätsprüfungen sicher.
Highlights
- Opt. SR-AUTO: CAN, LIN und FlexRay-Protokolltrigger und Dekodierung von seriellen Paketinhalten
- Opt. BRR: Automatisierte Konformitätslösung mit BroadR-Reach/100BASE-T1 und 1000BASE-T1
- Opt. MOST: Lösung für die elektrische Konformität und Fehlerbehebung bei MOST50 und MOST150-Host und -Geräteentwicklungen
Serielle Dekodierung und Analyse für integrierte Systeme
Protokolldekodierung, serielle Triggerung und Analyse für I 2 C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet und MIL-STD-1553B vereinfachen die Fehlerbehebung und Überprüfung von komplexeren Systemdesigns.
Highlights
- Opt. SR-AERO MIL-STD-1553B-Protokolltrigger und Dekodierung von seriellen Paketinhalten
- Opt. SR-COMP RS-232/422/485/UART-Protokolltrigger und Dekodierung von seriellen Paketinhalten
- Opt. SR-DPHY MIPI®-D-PHY – automatische Dekodierung und Suche von seriellen Paketinhalten
- Opt. SR-EMBD I 2 C- und SPI-Protokolltrigger und Dekodierung von seriellen Paketinhalten
- Opt. SR-ENET 10BASE-T- und 100BASE-TX-Protokollsuche und Dekodierung von seriellen Paketinhalten
- Opt. SR-USB Protokolltrigger und Dekodierung von seriellen Paketinhalten für USB 2.0 Low-Speed, Full-Speed und High-Speed
Serielle Konformitätsprüfungen
Stellen Sie die Interoperabilität von seriellen USB-2.0- und Ethernet-Designs durch automatisierte Konformitätsprüfungen sicher.
Highlights
- Opt. ET3 Unterstützung für die automatisierte Charakterisierung, Konformität und die physische Schicht für 10BASE-T, 100BASE-TX und 1000BASE-T
- Opt. USB2 Konformitätsprüfungen per Knopfdruck mit automatisierter Geräte- und Prüfmodussteuerung
- Opt. HSIC Elektrische Prüfungen der Signalqualität und Protokoll-Validierung von HSIC-Host und -Geräteentwicklungen
- Opt. DDRA Vollständiges Speicherschnittstellenanalysepaket für DDR1/2/3/4, LPDDR1/2/3/4 und GDDR3/5

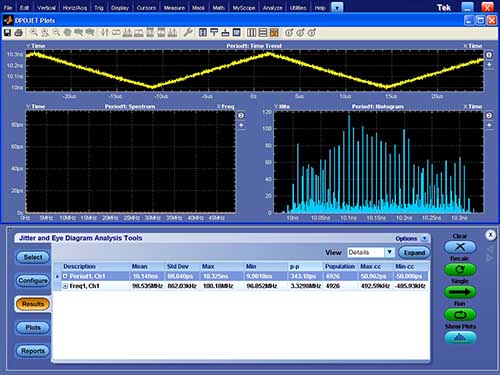

Erweiterte Jitter- und Timing-Analyse

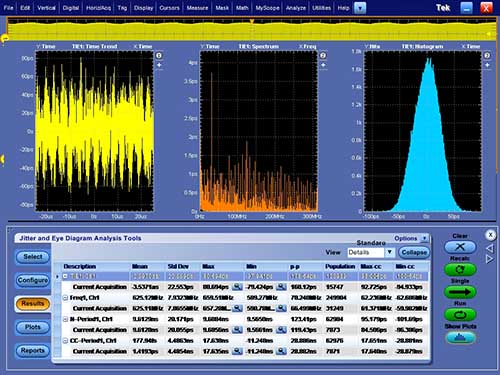

Mit umfassender Jitter- und Augendiagrammanalyse sowie Zerlegungsalgorithmen vereinfacht DPOJET die Erkennung von Problemen mit der Signalintegrität und Jitter sowie der zugehörigen Quellen in den modernen seriellen, digitalen und Kommunikationssystemdesigns mit hoher Geschwindigkeit.
Highlights
- Leistungscharakterisierung von seriellen und parallelen Highspeed-Busdesigns
- Charakterisierung des Takts, von Daten-Jitter/Rauschen und der Signalintegrität
- Modulationscharakterisierung von Spread Spectrum Clock-Schaltkreisen
- PHY-Tests serieller Standards wie MIPI® D-PHY, DDR und MOST
Breitband-HF-Analyse
Die HF- und Vektorsignal-Analysesoftware SignalVu bietet die Funktionalität eines Vektorsignalanalysators und eines Spektrumanalysators sowie die leistungsfähigen Triggerfunktionen eines Digitaloszilloskops – alles in einem einzigen Softwarepaket. Verwenden Sie SignalVu, um Breitbanddesigns zu überprüfen und Breitband-Spektralereignisse zu charakterisieren.
Highlights
- Opt. SVE: SignalVu Essentials bietet Breitband-Spektralanalysen und –messungen
- Opt. SVA: AM/FM/Direktaudio-Messungen mit SignalVu
- Opt. SVM: SignalVu zur allgemeinen Modulationsanalyse
- Opt. SVP: SignalVu für die erweiterte Impulssignalanalyse
- Opt. SVT: Einstellzeitmessungen mit SignalVu – Frequenz und Phase
| Link zum Datenblatt | Tastkopf | Beschreibung | Konfiguration und Angebot |
|---|---|---|---|
| Datenblatt ansehen | TDP0500 | Differentialtastkopf: 500 MHz, 5-fach/50-fach, +/-42 V, TekVPI | Konfiguration und Angebot |
| Datenblatt ansehen | TDP1000 | Differentialtastkopf: 1 GHz, 5X/50X, +/- 42 V, TekVPI | Konfiguration und Angebot |
| Datenblatt ansehen | THDP0100 | DIFFERENTIALTASTKOPF; 100 MHZ TekVPI-HOCHSPANNUNGS-DIFFERENTIALTASTKOPF | Konfiguration und Angebot |
| Datenblatt ansehen | THDP0200 | DIFFERENTIALTASTKOPF; 200 MHZ TekVPI-HOCHSPANNUNGS-DIFFERENTIALTASTKOPF | Konfiguration und Angebot |
| Datenblatt ansehen | TMDP0200 | DIFFERENTIALTASTKOPF; 200 MHZ TekVPI-MITTELSPANNUNGS-DIFFERENTIALTASTKOPF; TMPD0200 | Konfiguration und Angebot |
| Link zum Datenblatt | Tastkopf | Beschreibung | Konfiguration und Angebot |
|---|---|---|---|
| Datenblatt ansehen | P6247 | TASTKOPF, DIFF, AKT; 1 GHZ BB, +/-0,85/8.5 V, 1 PF, TPI – ZERTIFIKAT ÜBER RÜCKFÜHRBAREN KALIBRIERUNGSSTANDARD | Konfiguration und Angebot |
| Datenblatt ansehen | P6248 | TASTKOPF; 1,7 GHZ DIFFERENTIAL – ZERTIFIKAT ÜBER RÜCKFÜHRBAREN KALIBRIERUNGSSTANDARD | Konfiguration und Angebot |
| Datenblatt ansehen | TDP1500 | Differentialtastkopf: 1,5 GHz, 1-fach/10-fach, +/-8,5 V, TekVPI | Konfiguration und Angebot |
| Datenblatt ansehen | TDP3500 | Differentialtastkopf: 3.5 GHz, 5-fach, +/-2 V, TekVPI | Konfiguration und Angebot |
| Link zum Datenblatt | Tastkopf | Beschreibung | Konfiguration und Angebot |
|---|---|---|---|
| Datenblatt ansehen | P6101B | Tastkopf, Passiv; 15 MHz, 1fach | Konfiguration und Angebot |
| Datenblatt ansehen | P6139B | Passiver Tastkopf: 500 MHz, 10X, BNC | Konfiguration und Angebot |
| Link zum Datenblatt | Tastkopf | Beschreibung | Konfiguration und Angebot |
|---|---|---|---|
| Datenblatt ansehen | TCP0020 | Tastkopf, AC/DC Strom; 20 A; 50 MHz Bandbreite; TekVPI-Schnittstelle; Zertifikat über rückführbaren Kalibrierungsstandard | Konfiguration und Angebot |
| Datenblatt ansehen | TCP0030A | Tastkopf, AC/DC Strom; 30 A DC; DC bis 120 MHZ; mit TekVPI-Schnittstelle; Zertifikat über rückführbaren Kalibrierungsstandard | Konfiguration und Angebot |
| Datenblatt ansehen | TCP0150 | Stromtastkopf: 20 MHz, 5 mA bis 212 A, AC/DC, TekVPI | Konfiguration und Angebot |
| Datenblatt ansehen | TCP202A | Tastkopf, AC/DC; DC-gekoppelt, max. 15 A DC; 50 MHz Bandbreite, TekProbe-Lvl2-Schnittstelle; Zertifikat über rückführbaren Kalibrierungsstandard | Konfiguration und Angebot |
| Link zum Datenblatt | Tastkopf | Beschreibung | Konfiguration und Angebot |
|---|---|---|---|
| Datenblatt ansehen | P6243 | Aktiver Tastkopf:1 GHz, 10-fach, unsymmetrisch, TekProbe | Konfiguration und Angebot |
| Datenblatt ansehen | P6245 | TASTKOPF, FET AKT; >1,5 GHZ, 10-FACH, <1 PF, SERIE TDS – ZERTIFIKAT ÜBER RÜCKFÜHRBAREN KALIBRIERUNGSSTANDARD | Konfiguration und Angebot |
| Datenblatt ansehen | TAP1500 | Aktiver Tastkopf:1,5 GHz, 10-fach, unsymmetrisch, TekVPI | Konfiguration und Angebot |
| Datenblatt ansehen | TAP1500L | Konfiguration und Angebot | |
| Datenblatt ansehen | TAP2500 | Aktiver Tastkopf: 2,5 GHz, 10X, unsymmetrisch, TekVPI | Konfiguration und Angebot |
| Datenblatt ansehen | TAP3500 | Aktiver Tastkopf: 3,5 GHz, 10X, unsymmetrisch, TekVPI | Konfiguration und Angebot |
| Link zum Datenblatt | Tastkopf | Beschreibung | Konfiguration und Angebot |
|---|---|---|---|
| Datenblatt ansehen | P5100A | Hochspannungstastkopf: 500 MHz, 100-fach, 2,5 kV, unsymmetrisch, BNC | Konfiguration und Angebot |
| P6015A | TASTKOPF HOCHSPANNUNG; 75 MHZ, 40 KV, 1000FACH 10 FT – ZERTIFIKAT ÜBER RÜCKFÜHRBAREN KALIBRIERUNGSSTANDARD | Konfiguration und Angebot |
