Tektronix veröffentlicht Oszilloskop-basierte Lösung für Doppelpulstests, die die Validierungszeit für SiC- und GaN-Technologien reduziert
BEAVERTON, Oregon (USA), 31.Mai -- Tektronix, Inc, ein führender Anbieter von Test- und Messlösungen, hat heute eine neue Version seiner Doppelpulstest-Lösung (WBG-DPT-Lösung) vorgestellt. Angesichts der neuen Bauelemente mit breitem Bandabstand, die bedeutende Fortschritte in den Bereichen Elektrofahrzeuge, Solarenergie und industrielle Steuerungen ermöglichen, bietet die WBG-DPT-Lösung von Tektronix die Möglichkeit, automatisierte, wiederholbare und genaue Messungen an Bauelementen mit breitem Bandabstand wie SiC- und GaN-MOSFETs durchzuführen.
Entwickler von Leistungsumrichtern der nächsten Generation können jetzt die WBG-DPT-Lösung nutzen, um ihre Designs sicher und schnell zu optimieren. Die WBG-DPT-Lösung kann auf den MSO-Oszilloskopen der Serien 4, 5 und 6 von Tektronix ausgeführt werden und lässt sich nahtlos in das Messsystem der Oszilloskope integrieren. Sie verfügt über mehrere branchenweit einzigartige Messfunktionen, wie z. B. ein automatisches WBG-Deskew-Verfahren und Sperrverzögerungszeit -Diagramme, die es den Entwicklern erleichtern, die Sperrverzögerungs-Details für mehrere Pulse auf einer einzigen Anzeige zu sehen. Die Messungen sind außerdem so konzipiert, dass sie den JEDEC- und IEC-Normen für Doppelpulstests und Dioden-Sperrverzögerung entsprechen.
Die Doppelpulstest-Software auf dem Tektronix MSO der Serie 5 automatisiert wichtige Validierungsmessungen an GaN- und SiC-Leistungswandlern.
"Tektronix-Kunden sind die Entwickler der nächsten Generation modernster Leistungselektronik und ihre Designs müssen optimiert werden, um Effizienz, Größe und Zuverlässigkeit in Einklang zu bringen", erklärt Daryl Ellis, Tektronix Mainstream Portfolio General Manager. "Wir sind zuversichtlich, dass das Design der Tektronix WBG-DPT-Lösung ein vereinfachtes Debugging, wiederholbare Messungen (gemäß JEDEC- und IEC-Normen) und eine schnellere Lernkurve ermöglichen wird. Die Testautomatisierung reduziert Testzeiten und Fehler bei der Wiederholung von Tests und stellt sicher, dass unsere Kunden ihre Projekt- und Markteinführungszeitpläne einhalten können."
"Die WBG-DPT-Software bietet sofortige Messungen von Schlüsselparametern wie EON, EOFF, und QRR bei der Durchführung von Doppelpulstests", sagt Masashi Nogawa, Systemingenieur bei Qorvo. "Die Software macht die Leistungswellenform und die Markierungen für den Integrationsbereich, der zur Berechnung der Energieverluste verwendet wird, sofort sichtbar. Dies ist eine hervorragende Alternative zum Exportieren von Wellenformdaten in Excel-Tabellen zur Weiterverarbeitung."
Um aussagekräftige Energieverlustmessungen zu erhalten, müssen die Entwickler Verzögerungen korrigieren, die durch Prüfvorrichtungen und Tastköpfe entstehen. Die herkömmliche Technik zur Angleichung von Drain-Source-Spannung (VDS) und Drain-Strom (ID) erfordert eine Umverkabelung des Testaufbaus und sorgfältige Messungen vor dem Test.
Hauptmerkmale der WBG-DPT-Lösung:
Das neuartige Deskew-Verfahren der WBG-DPT-Lösung macht eine Umverkabelung überflüssig und kann sogar nach Doppelpulsmessungen durchgeführt werden. Um die Auswirkungen von Verzögerungen im Prüfaufbau zu simulieren, erzeugt die Software eine Ausrichtungswellenform. Der Entwickler passt einige Einstellungen an, um die Ausrichtungswellenform mit der gemessenen Wellenform abzugleichen, während die Software alle Unterschiede in den Laufzeiten korrigiert. Mit diesem neuen Verfahren wird die Zeit für den Deskew von einer Stunde oder mehr auf nur 5 bis 10 Minuten reduziert.
Da Leistungswandler in einem breiten Temperaturbereich arbeiten müssen, besteht ein wachsendes Bedürfnis, die Ausgangsladung (QOSS) bei unterschiedlichen Sperrschichttemperaturen zu messen. Die WBG-DPT-Lösung von Tektronix bietet schnelle und genaue QOSS -Messungen, die einen wichtigen Einblick in die Auswirkungen der Ausgangskapazität der Bauelemente ermöglichen.
Mit der WBG-DPT-Lösung von Tektronix können Ingenieure mit Hilfe der branchenweit ersten Sperrverzögerungszeit-Diagramme die Sperrverzögerungs-Details für mehrere Pulse überlagert auf einem einzigen Display anzeigen. Die Messungen werden gemäß den JEDEC- und IEC-Normen durchgeführt, und die Benutzer können die Messungen in der WBG-Lösung so konfigurieren, dass die Ergebnisse für jeden ersten oder zweiten Puls oder für alle Pulse eines Doppelpuls-Sets abgefragt werden. Dieser einzigartige Ansatz der Sperrverzögerungs-Darstellung ermöglicht mehrere Doppelpulssätze und liefert visuelle und Messergebnisse für jeden Satz. Die Messung bietet die Möglichkeit, den Sperrverzögerungsbereich zu vergrößern und sogar die Sperrverzögerungs-Parameter des Systems zu debuggen.
Die Tektronix Wide Bandgap Doppelpulstest-Lösung ist ab sofort für Kunden weltweit verfügbar. Weitere Informationen finden Sie hier.

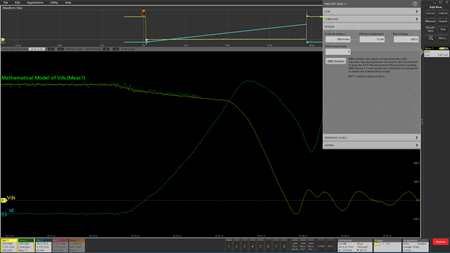

Das neue Deskew-Verfahren von Tektronix für Doppelpulstests verwendet einen einzigartigen Ansatz zur Beschleunigung der Angleichung von Spannungs- und Strommessköpfen

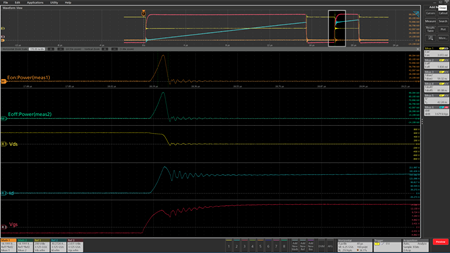

Die Doppelpulstest-Software auf den MSOs der Serien 4, 5 und 6 von Tektronix automatisiert wichtige Messungen, wie z. B. den Energieverlust und die Sperrverzögerung der Diode

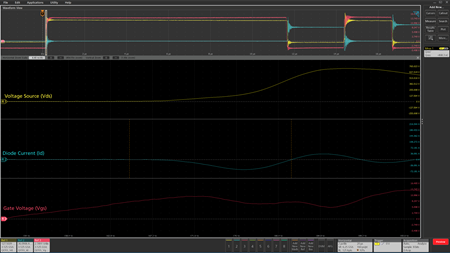

Die neue Qoss-Messung von Tektronix ermöglicht SiC- und GaN-Leistungsentwicklern die Quantifizierung der Auswirkungen der Ausgangskapazität
