Messen der MOSFET-Gate-Ladung mit dem Parameter-Analysator 4200A-SCS


Einleitung

Leistungs-MOSFETs werden in zahlreichen Anwendungen eingesetzt und eignen sich für Hochgeschwindigkeitsschaltungen. Die Schaltgeschwindigkeit des Bauelements wird durch die internen Kapazitäten beeinflusst, die in den Datenblättern typischerweise in Form von Ciss und Coss angegeben werden und von der Eingangs-Gate- und Drain-Kapazität Cgs und Cgd abgeleitet werden. Neben der Angabe der Kapazität kann die Schaltleistung des MOSFET auch anhand der Gate-Ladung (Qgs und Qgd) beurteilt werden.

Eine Methode zur Messung der Gate-Ladung eines MOSFET ist in der JEDEC-Norm JESD24-2, „Gate Charge Test Method“, beschrieben. Bei dieser Methode wird ein Gate-Strom erzwungen, während die Gate-Source-Spannung als Funktion der Zeit gemessen wird. Aus der resultierenden Gate-Spannungswellenform lassen sich die Gate-Source-Ladung (Qgs), die Gate-Drain-Ladung (Qgd) und die Gate-Ladung (Qg) ableiten.

Der Parameter-Analysator 4200A-SCS unterstützt die Durchführung von MOSFET-Gate-Ladungsmessungen anhand von zwei SMU-Instrumenten (Source Measure Unit) und der im System enthaltenen Gate-Ladungsmessungsprüfung. Diese Prüfung ist eine von vielen, die in der umfangreichen Prüfungsbibliothek der 4200A-SCS Clarius+ Software Suite enthalten sind. Diese Anwendungsinformation beschreibt die Messung der MOSFET-Gate-Ladung auf der Grundlage der Prüfungsmethode JEDEC Gate Charge mit dem Parameter-Analysator 4200A-SCS.

Übersicht MOSFET-Gate-Ladungsmessung

Bei der Gate-Charge-Methode wird ein fester Prüfstrom (Ig) in das Gate eines MOS-Transistors eingespeist, und die gemessene Gate-Source-Spannung (Vgs) wird gegen die in das Gate fließende Ladung aufgezeichnet. An den Drain-Anschluss wird eine feste Vorspannung angelegt. Abbildung 1 zeigt die Gate-Spannung im Verhältnis zur Gate-Ladung eines Leistungs-MOSFET.

Die Gate-Ladung (Q) wird aus dem erzwungenen Gate-Strom und der Zeit (Igdt) abgeleitet. Die Gate-Source-Ladung (Qgs) ist die Ladung, die, wie in Abbildung 1 gezeigt, erforderlich ist, um den Beginn des Plateaubereichs zu erreichen, in dem die Spannung (Vgs) nahezu konstant ist. Die Plateau- (oder Miller-) Spannung (Vpl) ist nach der JEDEC-Norm als die Gate-Source-Spannung definiert, bei der dVgs/dt auf einem Minimum liegt. Das Spannungsplateau ist der Bereich, in dem der Transistor vom AUS-Zustand in den EIN-Zustand wechselt. Die Gate-Ladung, die erforderlich ist, um diese Umschaltung zu vollenden - die Ladung, die benötigt wird, um das Bauelement vom Anfang des Plateaubereichs zum Ende zu schalten - ist als Gate-Drain-Ladung (Qgd) definiert und wird als Miller-Ladung bezeichnet. Die Gate-Ladung (Qg) ist die Ladung vom Ursprung bis zu dem Punkt, an dem die Gate-Source-Spannung (Vgs) gleich einem bestimmten Maximalwert (VgsMax) ist.


Diagramm zur Messung der MOSFET-Gate-Ladung mit einer Darstellung der Spannung in Abhängigkeit von der Gate-Ladung eines Leistungs-MOSFET
Abbildung 1. Typische Gate-Spannung in Abhängigkeit von der Gate-Ladung eines Leistungs-MOSFET


S1 ist die Steigung des Liniensegments vom Ursprung zum ersten Plateaupunkt. S2 ist die Steigung des Liniensegments vom letzten Plateaupunkt bis zum angegebenen Maximalwert der Gate-Spannung (VgsMax). Anhand der Steigungen werden Qgs und Qgd berechnet, wie in der Norm JESD24-2 festgelegt.

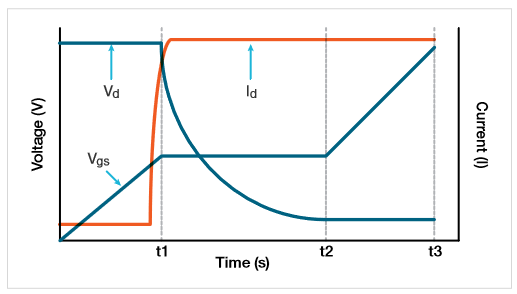

Abbildung 2 zeigt typische Gate- und Drain-Wellenformen als Funktion der Zeit. Wenn Zwangsstrom zum Gate geleitet wird, steigt Vgs an, bis die Schwellenspannung erreicht wird. An diesem Punkt beginnt der Drainstrom (Id) zu fließen. Wenn Cgs zur Zeit t1 aufgeladen wird, bleibt Id konstant, und die Drain-Spannung (Vd) nimmt ab. Vgs bleibt konstant, bis das Ende des Plateaus erreicht ist. Sobald Cgd zum Zeitpunkt t2 geladen ist, steigt die Gate-Source-Spannung (Vgs) wieder an, bis sie die angegebene maximale Gate-Spannung (VgsMax) erreicht.


Diagramm mit Gate- und Drain-Wellenformen als Funktion der Zeit
Abbildung 2. Vgs, Vd und Id in Abhängigkeit von der Zeit des MOSFET


Verwendung des 4200A-SCS für MOSFET-Gate-Ladungsmessungen

Das 4200A-SCS misst die Gate-Ladung eines Leistungs-MOSFET mithilfe von zwei SMU-Instrumenten. Abbildung 3 zeigt das grundlegende Schaltbild der Gate-Ladungsprüfung. Der Force-HI-Anschluss einer SMU (SMU1) ist mit dem Gate-Anschluss des MOSFET verbunden und erzwingt den Gate-Strom (Ig) und misst die Gate-Source-Spannung (Vgs) als Funktion der Zeit. Eine zweite SMU (SMU2) legt eine feste Spannung (Vds) an den Drain bei einer bestimmten Stromkonformität (Ib) an. Der maximale Compliance-Strom der 4200-SMU beträgt 0,1 A; der maximale Compliance-Strom der 4210-SMU beträgt 1 A.

Während der Prüfung der Gate-Ladung steigt die Gate-Spannung und schaltet den Transistor ein. Während dieses Übergangs im Plateaubereich schaltet die Drain-SMU (SMU2) von der Spannungssteuerung in den Stromsteuerungsmodus um, da der Strom den spezifizierten Compliance-Pegel überschreitet. Die Software liefert die Transienten für den Drainstrom und die Drainspannung während des Übergangs vom AUS- zum EIN-Zustand.

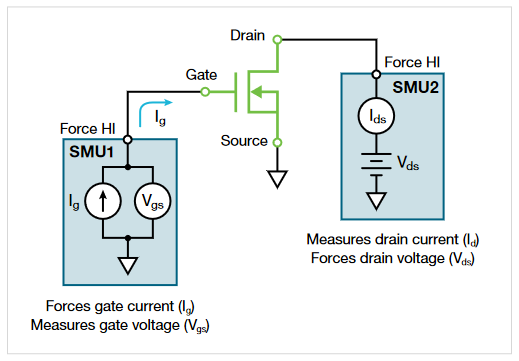

Der Source-Anschluss des MOSFET ist mit dem Force-LO-Anschluss oder GNDU des 4200A-SCS-Chassis verbunden.


Konfiguration der MOSFET-Gate-Ladungsprüfungen mit zwei SMU-Instrumenten (Source Measure Unit)
Abbildung 3. Konfiguration des Gate-Ladungstests mit zwei SMU-Instrumenten.


Konfigurieren der Clarius+-Software für MOSFET-Gate-Ladungsmessungen

Die Gate-Ladungs-Prüfung befindet sich sowohl in der Prüfungs- als auch in der Projektbibliothek, die Sie im Auswahlfenster durch die Suche nach dem Begriff „Gate Charge“ finden können. Sobald Sie die Prüfung in der Prüfungsbibliothek gefunden haben, können Sie diese einem Projekt hinzufügen, indem Sie sie auswählen und der Projektstruktur hinzufügen. Diese Prüfung wurde aus dem Benutzermodul gate_charge in der GateCharge Benutzerbibliothek erstellt.

Eingabeparameter eingeben

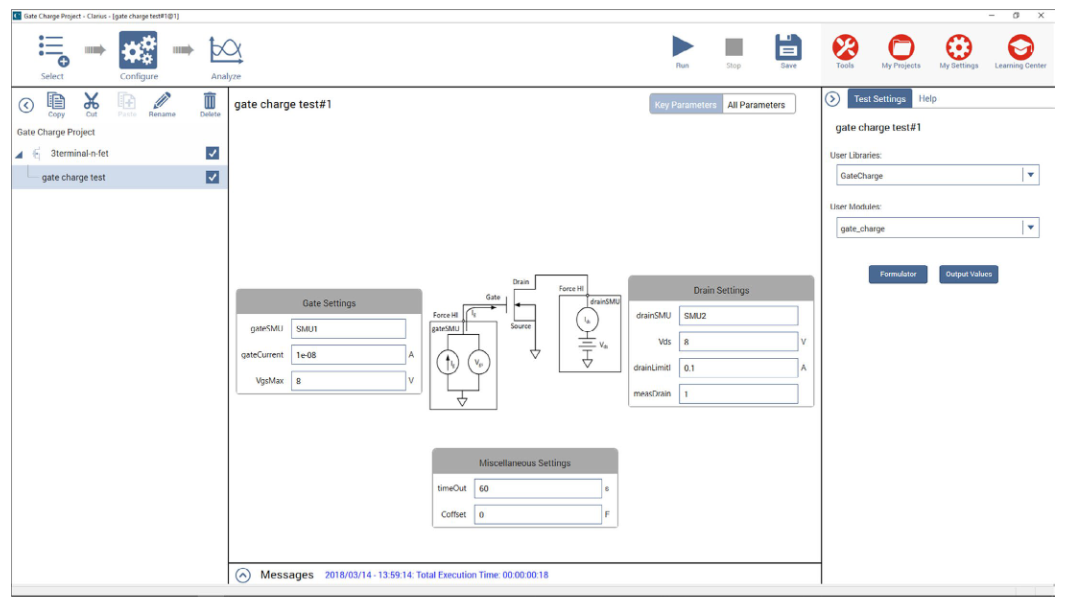

Vor der Durchführung der Prüfung müssen Sie die Eingabe der Prüfparameter im Konfigurationsbereich der Clarius Software eingeben (Abbildung 4). Die Eingabeparameter variieren je nach Bauelement und verwendetem SMU-Modell.


Einrichtung einer MOSFET-Gate-Ladungsprüfung in der Konfigurationsansicht der Keithley Clarius Software
Abbildung 4. Der Gate-Ladetest in der Konfigurationsansicht.


Beschreibungen der Eingabeparameter sind in Tabelle 1 aufgeführt. Geben Sie zunächst die SMU-Nummern ein, die mit dem Gate (gateSMU) und dem Drain (drainSMU) des MOSFET verbunden sind. Der Source-Anschluss sollte immer mit GNDU oder Force LO verbunden sein.

Die Zwangsstromstärke, die von der gateSMU zum Gate geleitet wird, ist der Parameter gateCurrent (Ig). Die Drain-Spannung (Vds) ist die an den Drain angelegte Vorspannung und drainLimitI ist der Compliance-Strom der Drain-SMU.

Mit dem Parameter Coffset wird die Offset-Kapazität korrigiert. Er wird in den folgenden Abschnitten beschrieben.

Tabelle 1. Eingabeparameter für das gate_charge-Benutzermodul.

Eingabeparameter Wertebereich Standardwerte Beschreibung
gateSMU SMU1 bis SMU9 SMU1 Die mit dem Gate-Terminal verbundene SMU-Nummer
drainSMU SMU1 bis SMU9 SMU2 Die mit dem Drain-Terminal verbundene SMU-Nummer
Quelle GNDU GNDU Der Source-Anschluss ist immer mit dem Force LO-Anschluss an GNDU verbunden.
Vds ±200 V 10 V Die Größe der Drain-Vorspannung der Drain-SMU
drainLimitI 4200-SMU: 0,1 A
4210-SMU: 1 A
0,1 A Strom-Compliance des Drain-SMU
gateCurrent ± 1E-5 A 1e-7 A Die Größe des Gate-Stroms des Gate-SMU
VgsMax ±200 V 10 V Der maximale Spannungspegel der Gate-SMU.
Timeout 0 bis 300 s 60 Sek. Die Anzahl der Sekunden vor einem Timeout.
measDrain 1 (ja) oder 0 (nein) 1 Zurückgemessener Drainstrom
Coffset 0 oder Ceff 0 Führen Sie die Prüfung mit offenem Stromkreis durch und geben Sie dann den zurückgegebenen Ceff-Wert in das Blatt ein.



Korrektur von Offset-Kapazitäten

Je nach Verkabelung und Anschlüssen des Messsystems kann die Offset-Kapazität im Bereich von einigen Picofarad bis zu mehreren Hundert Picofarad liegen. Diese Kapazitäten können korrigiert werden, indem Sie das Benutzermodul gate_charge mit einem offenen Stromkreis ausführen, die Offset-Kapazität ermitteln und dann den Wert der Offset-Kapazität zur Kompensation in die Software eingeben. So führen Sie diese Schritte aus:

  1. Messen Sie die Offset-Kapazität. Stellen Sie die Prüfparameter einschließlich des Eingangsstroms so ein, als ob das Bauelement an die SMUs angeschlossen wäre. (Erhöhen Sie VgsMax nur für die Ceff-Messung.) Heben Sie vor der Durchführung der Prüfung die Tastköpfe an oder nehmen Sie das Bauelement aus der Prüfvorrichtung. Führen Sie die Gate-Ladungsprüfung mit einem offenen Stromkreis durch.
  2. Ermitteln Sie die Offset-Kapazität. Nachdem die Prüfung durchgeführt wurde, wird die gemessene Offset-Kapazität des Systems berechnet und in der Spalte „Ceff“ auf dem Blatt angezeigt. Ceff wird aus der maximalen Gate-Spannung, dem Gate-Strom und der Zeit abgeleitet.
    Da bei diesem Schritt ein offener Stromkreis gemessen wird, kann nach der Ausführung der Prüfung ein Prüfstatuswert von -9 oder -12 im Blatt angezeigt werden. Dies liegt daran, dass kein Bauelement gemessen wird und es daher keinen Plateaubereich gibt. Der Ceff-Wert ist jedoch korrekt und kann als Coffset in die Konfigurationsansicht eingegeben werden.
  3. Geben Sie die gemessene Offset-Kapazität ein, und führen Sie die Messungen aus. Geben Sie die gemessene Offset-Kapazität Ceff für Coffset in die Konfigurationsansicht ein. Standardmäßig beträgt Coffset 0 F. Bei nachfolgenden Messungen wird die Offset-Kapazität kompensiert.

Prüfungen ausführen

Nach der Eingabe der Eingabeparameter führen Sie die Prüfung aus, indem Sie oben auf dem Bildschirm Run (Ausführen) wählen. Während der Prüfung wird die Wellenform der Gate-Ladung im Diagramm in der Analyseansicht in Echtzeit aktualisiert, und die berechneten Ausgangsparameter werden im Blatt angezeigt.

Ausgabeparameter anzeigen

Nach Abschluss der Prüfung werden mehrere Parameter an das Blatt zurückgegeben. Tabelle 2 enthält die Beschreibung dieser Parameter.

Tabelle 2. Ausgabeparameter für das Benutzermodul gate_charge.


Ausgabeparameter Beschreibung
gate_charge Prüfstatuswerte - Beschreibungen siehe Tabelle 3
timeArray Gemessene Zeit (in Sekunden)
VgArray Gemessene Gate-Source-Spannung (Volt)
VgCharge Gemessene Gate-Ladung (Coulomb)
VdArray Gemessene Drain-Spannung (Volt)
IdArray Gemessener Drainstrom (Ampere)
Flanke Dynamische Steigung (dVg/dt) der Gate-Spannung
Ceff Verhältnis von Gate-Ladung zu maximaler Gate-Spannung
Vpl Plateau- oder Miller-Spannung (Volt)
T1 Zeitstempel, ab dem der Plateaubereich beginnt (Sekunden)
T2 Zeitstempel, an dem der Plateaubereich endet (Sekunden)
Qgs Gate-Ladung vom Ursprung bis zum ersten Wendepunkt bzw. dem Spannungsplateau (Coulomb)
Qgd Gate-Ladung zwischen den beiden Wendepunkten in der Gate-Ladungskennlinie (Coulomb)
Qg Gate-Ladung vom Ursprung bis VgsMax (Coulomb)




Grafische Darstellung der Ergebnisse

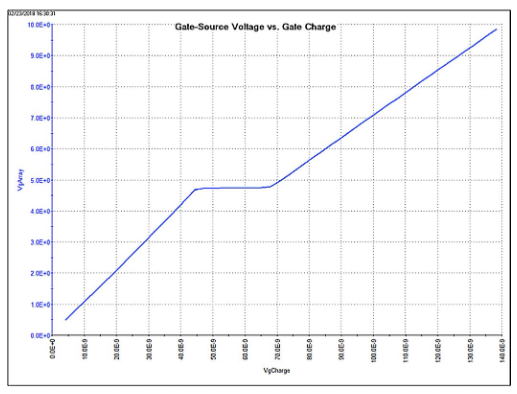

Die resultierende Gate-Source-Spannung kann als Funktion der Gate-Ladung oder des Drainstroms aufgezeichnet werden, und die Drain-Spannung kann als Funktion der Zeit aufgezeichnet werden. Abbildung 5 zeigt eine typische Gate-Spannungswellenform, die vom 4200A-SCS erzeugt wurde.


MOSFET-Gate-Spannungswellenform, erzeugt mit dem Keithley Parameter-Analysator 4200A-SCS
Abbildung 5. Typische Gate-Spannungswellenform, die vom 4200A-SCS erzeugt wurde.

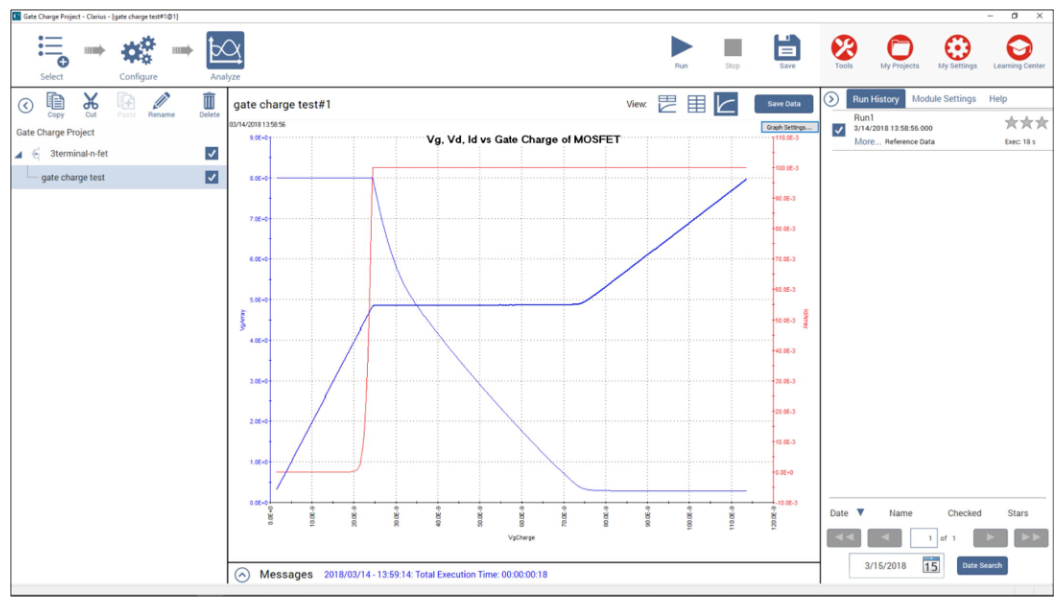

Neben der Aufzeichnung von Vgs, Vds und Id können Sie auch eine Funktion der MOSFET-Gate-Ladung oder der Zeit aufzeichnen. Abbildung 6 zeigt das Diagramm in der Analyseansicht der Clarius Software, in dem alle drei Parameter als Funktion der Gate-Ladung dargestellt werden. In diesem Fall wird die Spannung auf der Y1-Achse und der Strom auf der Y2-Achse dargestellt.


Vgs, Vds und Id als Funktion der MOSFET-Gate-Ladung im Zeitverlauf
Abbildung 6. Vgs, Vds und Id als Funktion der Gate-Ladung.


Prüfstatus prüfen

Bei jeder Ausführung der Prüfung wird ein Prüfstatuswert in der ersten Blattspalte mit der Bezeichnung „gate_charge“ zurückgegeben. Tabelle 3 führt die zurückgegebenen Prüfstatuswerte in der Spalte „gate_charge“ und die entsprechenden Beschreibungen und Hinweise auf.

Tabelle 3. Prüfstatuswerte

Teststatus Beschreibung Hinweise
1 Keine Fehler. Prüfung erfolgreich.
-1 Gate-SMU ist nicht vorhanden Geben Sie die richtige SMU an.
-2 Drain-SMU ist nicht vorhanden Geben Sie die richtige SMU an.
-3 VgsMax > 200 V Überprüft, ob die Gate-Spannung unter 200 V liegt. Reduzieren Sie die Gate-Spannung.
-4 Drainstrom-Grenzwert überschreitet 1 A (4210-SMU)
Drainstrom-Grenzwert überschreitet 0,1 A (4200-SMU)
Überprüft, ob der Drainstrom weniger als 1 A beträgt (oder 0,1 A für SMU mit mittlerer Leistung). Reduzieren Sie den Drainstrom-Grenzwert (drainLimitI).
-5 Leistungsgrenze überschritten Der Strom sollte < 0,1 A betragen, wenn V > 20 V. Verringern Sie den Drainstrom-Grenzwert (drainLimitI) oder die Drainspannung (Vds).
-6 Fehlerprüfung der Eingabebedingungen. Begrenzt den Wert für timeOut auf 200 s. Legen Sie den Wert für timeOut auf <200 s fest.
-7 Die Prüfzeit überschreitet das angegebene Zeitlimit (timeOut). Erhöhen Sie den Wert von timeOut. Der Maximalwert beträgt 200 s. Erhöhen Sie den Wert für gateCurrent, um das Bauelement schneller aufzuladen.
-8 Anzahl der Iterationen/Messungen > 10000. Erhöhen Sie den Wert für den Gate-Strom (gateCurrent).
-9 Anzahl der Iterationen/Messungen < 5 Vermindern Sie den Wert für den Gate-Strom (gateCurrent). Prüfen Sie das Bauelement, den Prüfaufbau und die korrekte SMU.
Dieser Fehler kann ignoriert werden, wenn er beim Messen eines offenen Stromkreises zur Offsetkorrektur auftritt. Der Ceff-Wert ist weiterhin gültig.
-10 Die Anzahl der Punkte vom Ursprung bis zum ersten Plateaupunkt beträgt < 10 Vermindern Sie den Wert für den Gate-Strom (gateCurrent).
-11 Fehler beim Berechnen der Steigung, S1. Korrelationsfaktor < 0,9. Die Kennlinie vom Ursprung zum ersten Plateaupunkt ist nicht linear. Prüfen Sie das Bauelement und den Prüfaufbau.
-12 Fehler beim Berechnen der Steigung, S2. Korrelationsfaktor < 0,9. Die Kennlinie vom letzten Plateaupunkt bis VgsMax ist nicht linear. Prüfen Sie das Bauelement und den Prüfaufbau. Wenn VgCharge oder VdArray hoch erscheinen, reduzieren Sie den Wert für GateCurrent und wiederholen Sie die Prüfung.
Dieser Fehler kann ignoriert werden, wenn er beim Messen eines offenen Stromkreises zur Offsetkorrektur auftritt. Der Ceff-Wert ist weiterhin gültig.
-13 VgsMax > 200 V Verringern Sie die Drainspannung.
-14 gateCurrent > 10 µA Verringern Sie den Gate-Strom (Ig).



Fazit

MOSFET-Gate-Ladungsmessungen an Transistoren können Sie ganz einfach mit dem Keithley Parameter-Analysator 4200A-SCS durchführen. Unter Verwendung von zwei SMU-Instrumenten, die an das Gate und den Drain des Bauelements angeschlossen sind, leitet die Clarius Software mühelos die Gate-Ladungswellenformen ab.

Weitere wertvolle Ressourcen finden Sie unter TEK.COM

Ressourcen

fig-18
Broschüre

E-Guide zur Vereinfachung der Charakterisierung von MOSFET- und MOSCAP-Bauelementen

Ingenieure und Forscher stehen ständig vor der Herausforderung, Halbleitertechnologien zu verbessern oder neue zu entwickeln. Dieser e-Guide beantwortet einige häufig gestellte Fragen zur Verbesserung von Halbleitermessungen, mit einem Fokus auf DC I-V- und Kapazität-Spannung-Messungen.

smu
Blog

Charakterisierung von MOSFETs im Niedrigleistungsbereich

Gleichrichtnetzteile sind ein integraler Bestandteil unseres täglichen Lebens. Erfahren Sie mehr über Gleichrichtnetzteile und auf welche Weise sie das Herzstück all unserer Elektrogeräte darstellen.

SMU Group
Blog

Anleitung zum Messen der I-V-Kennlinie eines MOSFET

Die SMUs (Source Measure Units) von Keithley sind die Hauptinstrumente für I-V-Charakterisierungsmessungen bei MOSFETs. Hier erfahren Sie, wie Sie die I-V-Kennlinie eines MOSFET mit Keithley SMUs messen können.

Noisey gate drive
Blog

Effektive Messung von Signalen von MOSFETs aus Siliziumkarbid (SiC)

MOSFETs aus Siliziumkarbid (SiC) werden zunehmend in Branchen eingesetzt, die von Elektrofahrzeugen über Solarenergie bis hin zu Notstromsystemen reichen. In diesem Blog erfahren Sie, wie Sie die Signale von Siliziumkarbid-MOSFETs effektiv messen können.

Häufig gestellte Fragen zur MOSFET-Gate-Ladung

Was ist der Drain-Source-Einschaltwiderstand eines MOSFET?

MOSFET-Schaltelemente arbeiten im ein- und ausgeschalteten Zustand. Im eingeschalteten Zustand beträgt die Impedanz des Schalters theoretisch Null, und es wird keine Leistung im Schalter verbraucht, egal wie viel Strom durch ihn fließt. Im ausgeschalteten Zustand ist die Impedanz des Schalters theoretisch unendlich, daher fließt kein Strom und es wird keine Leistung verbraucht.

Der Drain-Source-Einschaltwiderstand (RDS(on)) ist der effektive Widerstand zwischen dem Drain und der Source eines MOSFET, wenn dieser sich im eingeschalteten Zustand befindet. Dies geschieht, wenn eine bestimmte Gate-to-Source-Spannung (VGS) angelegt wird. Im Allgemeinen verringert sich der Einschaltwiderstand, wenn VGS zunimmt. Ein niedriger Einschaltwiderstand des MOSFET ist umso besser, da ein niedriger Widerstand die unerwünschte Verlustleistung reduziert und so die Energieeffizienz des Bauelements verbessert.

Wie prüft man einen MOSFET auf Drain-Source-Einschaltwiderstand mit einem Kennlinienschreiber?

Antwort: Drain-Source-Einschaltwiderstand - RDS(on)

Was ist der Drain-Source-Einschaltwiderstand?

Der Drain-Source-Einschaltwiderstand (RDS(on)) ist der Widerstand zwischen dem Drain und der Source eines MOSFET, wenn eine bestimmte Gate-Source-Spannung (VGS) angelegt wird, um das Bauelement in den eingeschalteten Zustand zu versetzen. Wenn die VGS steigt, nimmt der Einschaltwiderstand im Allgemeinen ab. Die Messung erfolgt im ohmschen Bereich (d. h. linearen) Bereich des Bauelements. Im Allgemeinen gilt: Je niedriger der Einschaltwiderstand des MOSFET, desto besser.

Eine der Möglichkeiten, diesen Widerstand zu verfolgen, ist die Verwendung eines Kennlinienschreibers. Bei einem Kennlinienschreiber steuert die sogenannte „ Kollektorversorgung“ den Drain, während der „Schrittgenerator“ das Gate ansteuert. Eine Schritt-für-Schritt-Anleitung für die Prüfung eines MOSFET auf den Drain-Source-Einschaltwiderstand mithilfe eines Kennlinienschreibers finden Sie weiter unten. Eine Anleitung zur Verwendung eines Oszilloskops oder einer SMU zur Messung des MOSFET-Einschaltwiderstands finden Sie unter „Was ist der Drain-Source-Einschaltwiderstand eines MOSFET?“. FAQ.

Was das Display anzeigt:

Die Anzeige zeigt VDS auf der horizontalen Achse und den resultierenden ID auf der vertikalen Achse an. Die Spezifikation ist erfüllt, wenn VDS/ID bei der angegebenen VDS kleiner als oder gleich dem angegebenen Maximalwert ist.

So prüfen Sie einen MOSFET auf Drain-Source-Einschaltwiderstand mit einem Kennlinienschreiber:

1. Legen Sie unter „Steuerelemente“ Folgendes fest:

            A: Max. Spitzenspannung auf den niedrigsten Wert oberhalb des angegebenen VDS

            B: Max. Spitzenleistung in Watt auf den niedrigsten Wert, der (ID x VDS) erfüllt

            C: Kollektor-Versorgungspolarität auf (+DC) für N-Kanal oder (-DC) für P-Kanal

            D: Horizontale Spannung/Teilung zur Anzeige von VDS zwischen der 5. und 10. horizontalen Teilung

            E: Vertikaler Strom/Teilung zur Anzeige des ID zwischen der 5. und 10. vertikalen Teilung

            F: Anzahl der Schritte bis zum Minimum (Null)

            G: Schrittgenerator an Spannung

            H: Schrittgenerator-Polarität zum Anlegen der Vorwärtsvorspannung (+ für N-Kanal), (- für P-Kanal)

            I: Schritt/Offset-Verstärkung auf ca. 50 % des angegebenen VGS

            J: Puls zu lang

            K: Konfiguration auf (Basis/Schrittgenerator, Emitter/gemeinsam)

            L: Variable Kollektorversorgung auf minimalen %-Wert (voll gegen den Uhrzeigersinn)

            M: DotCursor EIN

2. Legen Sie Spannung an den MOSFET an:

            A: Stellen Sie den Schalter Links/Rechts wie gewünscht ein.

            B: Erhöhen Sie langsam die variable Kollektorversorgung, bis der angegebene VDS-Wert erreicht ist

3. Vergleichen Sie das Ergebnis mit den Angaben im Datenblatt:

            A: Prüfen Sie, ob VDS/ID kleiner oder gleich dem angegebenen Minimalwert ist.

Die Kennlinienschreiber von Tektronix sind eingestellte Produkte. Es wurden effizientere und genauere Methoden und Lösungen entwickelt, die eine Kennlinienverfolgung in einem viel kompakteren Formfaktor unterstützen. Eine dieser Lösungen basiert auf einer Zweikanal-SMU oder zwei Einkanal-SMUs und einer Software, die die Erzeugung der Bias-Spannung und den relativen Spannungsabfall zwischen Drain und Source steuert. Weitere Informationen finden Sie unter „Was ist der Drain-Source-Einschaltwiderstand eines MOSFET?“. FAQ.

Wie ermittelt man die Steilheit eines MOSFET?

Die Prüfung der Steilheit (Transkonduktanz) ist eine wichtige Prüfung zur Validierung der MOSFET-Leistung in Leistungselektronik-Designs. Sie stellt sicher, dass ein MOSFET ordnungsgemäß funktioniert und hilft Ingenieuren bei der Auswahl des besten MOSFET, wenn die Spannungsverstärkung eine wichtige Spezifikation für ihre Schaltungsdesigns ist. Dadurch können Unternehmen Leistungshalbleiter schneller auf den Markt bringen und gleichzeitig Ausfälle in der Praxis minimieren.

Die Steilheit ist das Verhältnis von Drainstrom (ID) zu Gate-Source-Spannung (VGS), wenn eine konstante Drain-Source-Spannung angelegt wird. Das Verhältnis von Strom zu Spannung wird gemeinhin als Verstärkung bezeichnet. Die Steilheit ist ein kritischer Parameter, der eng mit der Schwellenspannung (VTH) von MOSETs verbunden ist. Beide hängen mit der Größe des Gate-Kanals zusammen. Die Formel für die Ableitung der Steilheit eines MOSFET aus I-V-Messungen lautet:

gm = ΔID / ΔVGS

Wie misst man die Steilheit bei einem MOSFET?

Der in der ersten Konfiguration gezeigte Ansatz erfordert drei Source Measure Units (SMUs), so dass jeder Knoten auf einer rückkopplungsgesteuerten Spannung gehalten und jeder Strom gleichzeitig gemessen werden kann. Wenn Sie nicht genügend SMU-Kanäle haben, um alle Bauelemente-Kanalverbindungen abzudecken, können Sie wie in der zweiten Konfiguration vorgehen. Beachten Sie, dass diese Konfiguration anfälliger gegenüber Erdungsstörungen ist und dass bei Verwendung langer Kabel Erdschleifen entstehen können. Außerdem können Strom und Spannung am Source-Anschluss nicht gemessen werden, was zu Fehlern in den Berechnungen führen kann.

Messung der Steilheit

  1. Sweepen Sie die Gate-Spannung (VGS) über den gewünschten Bereich, während Sie eine konstante Drain-/Source-Spannung (VDS) beibehalten.
  2. Messen Sie den Drainstrom (ID) bei jedem Inkrementschritt von VGS.
  3. Berechnen Sie die Steilheit (gm), indem Sie die kleinen Schwankungen des Stroms ID durch die kleinen Schwankungen von VGS dividieren.

Die hier dargestellte rote Linie veranschaulicht die Steilheit (gm) und den Maximalwert der Steilheit (Vth).

Erfahren Sie mehr über sichere, präzise und schnelle MOSFET-Bauelement-Charakterisierungsprüfungen.

Wie kann ich mit meinem Kennlinienschreiber einen MOSFET auf Null-Gate-Spannung und Abflussstrom testen?

Antwort: Null-Gate-Spannung Drainstrom - IDSS

Was ist der Drain-Strom bei Null-Gate-Spannung?

Der Drainstrom bei Null-Gate-Spannung ist der ID, der bei VGS=0 fließt.  Das ist der Durchlassstrom in einem MOSFET im Verarmungsmodus und der Auslassstrom in einem MOSFET im Anreicherungsmodus.

Bei dem I-V-Kennlinienschreiber steuert die Kollektorversorgung den Drain, und das Gate ist mit der Source kurzgeschlossen, so dass VGS=0 ist.

Was das Display anzeigt:

Die Anzeige zeigt VDS auf der horizontalen Achse und den resultierenden ID auf der vertikalen Achse an.  Die Spezifikation ist erfüllt, wenn bei VGS=0 und dem angegebenen VDS der ID-Wert kleiner als oder gleich dem angegebenen Maximum ist.

Vorgehensweise:

1. Bedienelemente festlegen:

            A: Max. Spitzenspannung auf den niedrigsten Wert oberhalb des angegebenen VDS

            B: Max. Spitzenleistung in Watt auf den niedrigsten Wert, der (ID x VDS) erfüllt

            C: Horizontale Spannung/Teilung zur Anzeige von VDS zwischen der 5. und 10. horizontalen Teilung

            D: Vertikaler Strom/Teilung zur Anzeige des ID zwischen der 5. und 10. vertikalen Teilung

            E: Kollektor-Versorgungspolarität auf (+DC) für N-Kanal oder (-DC) für P-Kanal

            F: Konfiguration auf (Basis/kurz, Emitter/gemeinsam)

            G: Variable Kollektorversorgung auf minimalen %-Wert (voll gegen den Uhrzeigersinn)

            H: DotCursor EIN

2. Legen Sie Spannung an den MOSFET an:

            A: Stellen Sie den Schalter Links/Rechts wie gewünscht ein.

            B: Erhöhen Sie langsam die variable Kollektorversorgung in %, bis der angegebene VDS-Wert erreicht ist.

3. Vergleichen Sie das Ergebnis mit den Angaben im Datenblatt:

            Prüfen Sie, ob der ID-Wert bei dem angegebenen VDS-Wert kleiner oder gleich dem angegebenen Maximalwert ist

Wie kann man einen MOSFET mit dem Kennlinienschreiber auf die Gate-Schwellenspannung prüfen?

Antwort: Gate-Schwellenspannung - VGS(th)

Was ist die Gate-Schwellenspannung?

Die Gate-Schwellenspannung ist die niedrigste VGS, bei der eine bestimmte geringe Menge an ID fließt.  Die Prüfung wird mit VGS = VDS durchgeführt.

Auf dem Kennlinienschreiber liefert die Kollektorversorgung VDS.  Das Gate wird mit Patchkabeln mit dem Drain kurzgeschlossen, so dass VGS = VDS ist.

Was das Display anzeigt:

VGS wird auf der horizontalen Achse angezeigt und der resultierende ID auf der vertikalen Achse.  Die Spezifikation ist erfüllt, wenn VGS beim angegebenen ID innerhalb der Min/Max-Grenzen liegt.

Vorgehensweise:

1. Bedienelemente festlegen:

            A: Max. Spitzenspannung auf den niedrigsten Wert oberhalb des angegebenen VGS

            B: Max. Spitzenleistung in Watt auf den niedrigsten Wert, der (ID x VDS) erfüllt

            C: Horizontale Spannung/Teilung zur Anzeige von VGS zwischen der 5. und 10. horizontalen Teilung

            D: Vertikaler Strom/Teilung, um den angegebenen ID zwischen der 5. und 10. vertikalen Teilung anzuzeigen

            E: Kollektor-Versorgungspolarität auf (+DC) für N-Kanal oder (-DC) für P-Kanal

            F: Konfiguration auf (Basis/offen, Emitter/gemeinsam)

            G: Variable Kollektorversorgung auf minimalen %-Wert (voll gegen den Uhrzeigersinn)

            H: DotCursor EIN

2: Patchkabel anschließen:

            A: Schließen Sie ein Patchkabel zwischen dem Basis- und Kollektoranschluss auf der unbenutzten Seite des Schnittstellenbereichs an.

            B: Schließen Sie ein zweites Patchkabel zwischen dem Basis- und Kollektor-Sensoranschluss auf der unbenutzten Seite des Fixture-Bereichs an.

3. Legen Sie Spannung an den MOSFET an:

            A: Stellen Sie den Schalter Links/Rechts auf Beide

            Erhöhen Sie langsam den %-Wert der variablen Kollektorversorgung, bis entweder der vorgegebene ID-Wert oder der Maximalwert der Schwellenspannung erreicht ist - je nachdem, was zuerst eintritt

4. Vergleichen Sie das Ergebnis mit den Angaben im Datenblatt:

            Prüfen Sie, ob die Gate-Schwellenspannung innerhalb der angegebenen Min/Max-Grenzen liegt

Wie kann man einen MOSFET mit dem Kennlinienschreiber auf Steilheit (gFS) und Vorwärtsadmittanz prüfen?

Antwort: Steilheit (gFS) und Vorwärtsadmittanz

Was sind Transkonduktanz und Vorwärtsadmittanz?

Die Steilheit ist das Verhältnis von ID zu VGS.  Das I/V-Verhältnis wird gemeinhin als Verstärkung bezeichnet.

Beim Kennlinienschreiber steuert die Kollektorversorgung den Drain und der Schrittgenerator das Gate.

Was das Display anzeigt:

Die Anzeige zeigt VDS auf der horizontalen Achse und den resultierenden ID auf der vertikalen Achse an.  Wenn der Schrittgenerator eine Gate-Ansteuerung bereitstellt, wird die Kennlinie von der horizontalen Achse nach oben verschoben, da die Gate-Ansteuerung einen proportionalen ID verursacht.  Die Spezifikation ist erfüllt, wenn entweder bei der angegebenen VGS oder beim angegebenen ID-Wert das Verhältnis von ID zu VGS gleich oder größer als das angegebene Minimum ist.

Vorgehensweise:

1. Bedienelemente festlegen:

            A: Max. Spitzenspannung auf den niedrigsten Wert oberhalb des angegebenen VDS

            B: Spitzenleistung in Watt bei der niedrigsten Einstellung, um (ID x VDS) zu erfüllen

            C: Kollektor-Versorgungspolarität auf (+DC) für N-Kanal oder (-DC) für P-Kanal

            D: Horizontale Spannung/Teilung zur Anzeige von VDS zwischen der 5. und 10. horizontalen Teilung

            E: Vertikaler Strom/Teilung, um den angegebenen ID zwischen der 5. und 10. vertikalen Teilung anzuzeigen

            F: Anzahl der Schritte bis zum Minimum (Null)

            G: Schrittgenerator an Spannung

            H: Schrittgenerator-Polarität zum Anlegen der Vorwärtsvorspannung (+ für N-Kanal), (- für P-Kanal)

            I: Schritt/Offset-Verstärkung auf ca. 1 % des angegebenen VDS

            J: Puls zu lang

            K: Konfiguration auf (Basis/Schrittgenerator, Emitter/gemeinsam)

            L: Variable Kollektorversorgung auf minimalen %-Wert (voll gegen den Uhrzeigersinn)

            M: DotCursor EIN

2. Legen Sie Spannung an den MOSFET an:

            A: Stellen Sie den Schalter Links/Rechts wie gewünscht ein.

            B: Erhöhen Sie langsam die variable Kollektorversorgung in %, bis der angegebene VDS-Wert erreicht ist.

3. Anpassung an die Parameter:

            Halten Sie die Taste „Offset Aid“ so lange gedrückt, bis eine spürbare vertikale Verschiebung der Kennlinie auftritt. Um VDS aufrechtzuerhalten, müssen Sie den %-Wert für den variablen Kollektor neu einstellen.  Fahren Sie damit fort, Schritt-Offset und VDS abwechselnd einzustellen, bis der angegebene Arbeitspunkt erreicht ist.

4. Steilheit berechnen (gFS):

             Lesen Sie gFS direkt von der Cursoranzeige ab

5. Vergleichen Sie das Ergebnis mit den Angaben im Datenblatt:

            Prüfen Sie, ob der Wert gleich oder größer als das angegebene Minimum ist

Die Vorwärtsadmittanz ist eine alternative Möglichkeit, die Steilheit auszudrücken. Sie wird gemessen, indem Sie den Kennlinienschreiber so einstellen, dass die Steilheit gemessen wird (wie oben beschrieben), die horizontale Spannung/Teilung auf STEP GEN umschalten, SWEEP verwenden, um die Kennlinie zu vervollständigen, dann den Cursor auf die F-Linie setzen und die Steigung der F-Linie so einstellen, dass sie die Kennlinie tangiert.

Wie kann man einen MOSFET auf Durchlassstrom im Durchlasszustand mit einem Kennlinienschreiber prüfen?

Antwort: Drainstrom im Durchlasszustand - ID(on)

Was ist Drainstrom im Durchlasszustand?

Der Drainstrom im Durchlasszustand ist ein ID-Strom mit einem bestimmten VGS, um das Bauelement in den Durchlasszustand zu versetzen.  Die Messung erfolgt im ohmschen Bereich (d. h. linearen) Bereich des Bauelements.

Beim Kennlinienschreiber steuert die Kollektorversorgung den Drain und der Schrittgenerator das Gate.

Was das Display anzeigt:

Die Anzeige zeigt VDS auf der horizontalen Achse und den resultierenden ID auf der vertikalen Achse an.  Die Spezifikation ist erfüllt, wenn beim angegebenen VDS der ID größer oder gleich dem angegebenen Minimum ist.

Vorgehensweise:

1. Bedienelemente festlegen:

            A: Max. Spitzenspannung auf den niedrigsten Wert oberhalb des angegebenen VDS

            B: Max. Spitzenleistung in Watt auf den niedrigsten Wert, der (ID x VDS) erfüllt

            C: I: Kollektor-Versorgungspolarität auf (+DC) für N-Kanal oder (-DC) für P-Kanal

            D: Horizontale Spannung/Teilung zur Anzeige von VDS zwischen der 5. und 10. horizontalen Teilung

            E: Vertikaler Strom/Teilung zur Anzeige des ID zwischen der 5. und 10. vertikalen Teilung

            F: Anzahl der Schritte bis zum Minimum (Null)

            G: Schrittgenerator an Spannung

            H: Schrittgenerator-Polarität zum Anlegen der Vorwärtsvorspannung (+ für N-Kanal), (- für P-Kanal)

            I: Schritt/Offset-Verstärkung auf ca. 50 % des angegebenen VGS

            J: Puls zu lang

            K: Konfiguration auf (Basis/Schrittgenerator, Emitter/gemeinsam)

            L: Variable Kollektorversorgung auf minimalen %-Wert (voll gegen den Uhrzeigersinn)

            M: DotCursor EIN

2. Legen Sie an das Bauelement Spannung an:

            A: Stellen Sie den Schalter Links/Rechts wie gewünscht ein.

            B: Erhöhen Sie langsam die variable Kollektorversorgung, bis der angegebene VDS-Wert erreicht ist

3. Vergleichen Sie das Ergebnis mit den Angaben im Datenblatt:

            A: Prüfen Sie, ob der ID-Wert gleich oder größer als das angegebene Minimum ist

Wie kann man mit dem Kennlinienschreiber einen MOSFET auf Drain-Source-Durchbruchsspannung prüfen?

Antwort: Drain-Source-Durchbruchspannung - V(br)DSS

Was ist die Drain-Source-Durchbruchspannung?

Die Drain-Source-Durchbruchsspannung ist die VDS, bei der ein bestimmter Wert von ID fließt, wobei VGS=0 ist.  Da es sich um den Rückstrom durch einen abgeklemmten Kanal handelt, weist der ID-Wert einen knieförmigen Anstieg auf, der schnell ansteigt, sobald der Durchbruch erfolgt.

Bei dem Kennlinienschreiber steuert die Kollektorversorgung den Drain, und das Gate ist mit der Source kurzgeschlossen, so dass VGS=0 ist.

Was das Display anzeigt:

Die Anzeige zeigt VDS auf der horizontalen Achse und den resultierenden ID auf der vertikalen Achse an.  Die Spezifikation ist erfüllt, wenn VDS beim angegebenen ID-Wert größer als oder gleich dem angegebenen Minimum ist.

Vorgehensweise:

1. Bedienelemente festlegen:

A: Max. Spitzenspannung auf die niedrigste Einstellung über dem angegebenen Minimum

     VDS

            B: Max. Spitzenleistung in Watt auf den niedrigsten Wert, der (ID x VDS) erfüllt

            C: Horizontale Spannung/Teilung zur Anzeige von VDS zwischen der 5. und 10. horizontalen Teilung

            D: Vertikaler Strom/Teilung zur Anzeige des ID zwischen der 5. und 10. vertikalen Teilung

            E: Kollektor-Versorgungspolarität auf +Leckstrom (für N-Kanal) oder -Leckstrom (für P-Kanal)

            F: Konfiguration auf (Basis/kurz, Emitter/gemeinsam)

            G: Variable Kollektorversorgung auf minimalen %-Wert (voll gegen den Uhrzeigersinn)

            H: DotCursor EIN

2. Legen Sie Spannung an den MOSFET an:

            A: Stellen Sie den Schalter Links/Rechts wie gewünscht ein.

            B: Erhöhen Sie langsam die variable Kollektorversorgung in %, bis der angegebene ID-Wert erreicht ist

3. Vergleichen Sie das Ergebnis mit den Angaben im Datenblatt:

            Prüfen Sie, ob der VDS-Wert für den angegebenen ID-Wert größer oder gleich dem angegebenen Minimum ist

Wie kann man mit dem Kennlinienschreiber einen MOSFET auf Vorwärts-Gate-Gehäuseleckstrom prüfen?

Antwort: Null-Gate-Spannung Drainstrom - IDSS

Was ist der Drainstrom bei Null-Gate-Spannung?

Der Drainstrom bei Null-Gate-Spannung ist der ID, der bei VGS=0 fließt.  Das ist der Durchlassstrom in einem MOSFET im Verarmungsmodus und der Auslassstrom in einem MOSFET im Anreicherungsmodus.

Bei dem Kennlinienschreiber steuert die Kollektorversorgung den Drain, und das Gate ist mit der Source kurzgeschlossen, so dass VGS=0 ist.

Was das Display anzeigt:

Die Anzeige zeigt VDS auf der horizontalen Achse und den resultierenden ID auf der vertikalen Achse an.  Die Spezifikation ist erfüllt, wenn bei VGS=0 und dem angegebenen VDS der ID-Wert kleiner als oder gleich dem angegebenen Maximum ist.

Vorgehensweise:

1. Bedienelemente festlegen:

            A: Max. Spitzenspannung auf den niedrigsten Wert oberhalb des angegebenen VDS

            B: Max. Spitzenleistung in Watt auf den niedrigsten Wert, der (ID x VDS) erfüllt

            C: Horizontale Spannung/Teilung zur Anzeige von VDS zwischen der 5. und 10. horizontalen Teilung

            D: Vertikaler Strom/Teilung zur Anzeige des ID zwischen der 5. und 10. vertikalen Teilung

            E: Kollektor-Versorgungspolarität auf (+DC) für N-Kanal oder (-DC) für P-Kanal

            F: Konfiguration auf (Basis/kurz, Emitter/gemeinsam)

            G: Variable Kollektorversorgung auf minimalen %-Wert (voll gegen den Uhrzeigersinn)

            H: DotCursor EIN

2. Legen Sie Spannung an den MOSFET an:

            A: Stellen Sie den Schalter Links/Rechts wie gewünscht ein.

            B: Erhöhen Sie langsam die variable Kollektorversorgung in %, bis der angegebene VDS-Wert erreicht ist.

3. Vergleichen Sie das Ergebnis mit den Angaben im Datenblatt:

            Prüfen Sie, ob der ID-Wert bei dem angegebenen VDS-Wert kleiner oder gleich dem angegebenen Maximalwert ist
