Spektrumanalysator

Technische Daten

Alle technischen Daten sind garantiert, sofern nicht anderweitig angegeben. Alle technischen Daten gelten für alle Modelle, falls nicht anderes angegeben.

Frequenz

Frequenzbereich



RSA603A

9 kHz bis 3 GHz

RSA607A

9 kHz bis 7,5 GHz

Genauigkeit der Messwerte von Frequenzmarkierungen

±(RE × MF + 0,001 × Spanne) Hz

RE: Referenzfrequenzfehler

MF: Markierungsfrequenz [Hz]

Genauigkeit der Frequenzreferenz



Anfangsgenauigkeit bei Kalibrierung (30 min Warmlaufzeit)

±1 x 10^-6

Alterung im ersten Jahr, typisch

±1 x 10^-6 (1 Jahr)

Kumulativer Fehler (Anfangsgenauigkeit + Temperatur + Alterung), typisch

3 x 10^-6 (1 Jahr)

Temperaturdrift

±0,9 x 10^-6 (-10 °C bis 60 °C)

Externer Referenzeingang

BNC-Steckverbinder, 50 Ω Nennwiderstand

Externe Referenz-Eingangsfrequenz

Alle 1 MHz zwischen 1 und 20 MHz plus: 1,2288 MHz, 2,048 MHz, 2,4576 MHz, 4,8 MHz, 4,9152 MHz, 9,8304 MHz, 13 MHz und 19,6608 MHz.

Der Störsignalpegel des Eingangssignals muss innerhalb eines Offsets von 100 kHz kleiner als -80 dBc sein, damit auf dem Bildschirm keine Störsignale angezeigt werden.

Externer Referenzeingangsbereich

±5 ppm

Externer Referenzeingangspegel

-10 bis +10 dBm

GNSS



Genauigkeit, wenn für GNSS gesperrt ¹

±0,025 ppm ²

GNSS-trainierte Genauigkeit, wenn GNSS-Antenne getrennt ist ³, ⁴

±0,025 ppm ⁵

±0,08 ppm ⁶

¹Getestet mit GPS-System.

²Zur Verwendung mit einer Stabilität von ±0,025 ppm sollte das Gerät nach dem Auspacken für zwei bis fünf Tage kontinuierlich eingeschaltet sein.

³Getestet mit GPS-System.

⁴Für 24 Stunden kontinuierlichen Betrieb innerhalb der Temperaturgrenzwerte (siehe Fußnoten 5 und 6) nach GNSS-Training. Siehe kumulative Fehlerspezifikation bei Betrieb im GNSS-trainierten Modus mehr als 24 Stunden nach dem letzten Training.

⁵Bei einer Änderung der Umgebungstemperatur um weniger als 3 °C nach dem Training.

⁶Bei einer Änderung der Umgebungstemperatur um weniger als 10 °C nach dem Training.

HF-Eingang

HF-Eingang

HF-Eingangsimpedanz

50 Ω

HF-Stehwellenverhältnis (HF-Dämpfung = 20 dB), typisch



3 GHz bis 7,5 GHz)

HF-Stehwellenverhältnis, Vorverstärker eingeschaltet, RSA603A und RSA607A,typisch



6 GHz bis 7,5 GHz, HF-Dämpfung = 10 dB, Vorverstärker eingeschaltet)

Maximaler HF-Eingangspegel

Maximale Gleichspannung

±40 V (HF-Eingang)

Maximale sichere Eingangsleistung

+33 dBm (HF-Eingang, 10 MHz bis 7,5 GHz, HF-Dämpfung ≥ 20 dB)

+13 dBm (HF-Eingang, 9 kHz bis 10 MHz)

+20 dBm (HF-Eingang, HF-Dämpfung

Maximale sichere Eingangsleistung (Vorverstärker eingeschaltet)

+33 dBm (HF-Eingang, 10 MHz bis 7,5 GHz, HF-Dämpfung ≥ 20 dB)

+13 dBm (HF-Eingang, 9 kHz bis 10 MHz)

Maximale messbare sichere Eingangsleistung

+30 dBm (HF-Eingang, ≥10 MHz bis Fmax, HF-Dämpfung Auto)

+20 dBm (HF-Eingang,

HF-Dämpfungsglied am Eingang

0 dB bis 51 dB (in Schritten von 1 dB)

Amplitude und HF

Amplitude und HF-Flachheit

Referenzpegel-Einstellbereich

-170 dBm bis +40 dBm, in Schritten von 0,1 dB, (Standard-HF-Eingang)



Amplitudengenauigkeit bei allen Mittenfrequenzen

	18 ⁰C bis 28 ⁰C	18 ⁰C bis 28 ⁰C, typisch (95 % statistische Sicherheit)	-10 ⁰C bis 55 ⁰C, typisch
9 kHz ≤ 3,0 GHz	±0,8 dB	±0,2 dB	±1,0 dB
> 3 bis 7,5 GHz	±1,5 dB	±0,6 dB	±2,0 dB

Amplitudengenauigkeit bei allen Mittenfrequenzen – Vorverstärker eingeschaltet (18 ℃ bis 28 ℃, HF-Dämpfungsglied auf 10 dB eingestellt)

Mittenfrequenzbereich	18 ⁰C bis 28 ⁰C	18 ⁰C bis 28 ⁰C, typisch (95 % statistische Sicherheit)	18 ⁰C bis 28 ⁰C, typisch
100 kHz bis ≤ 3,0 GHz	±1,0 dB	±0,5 dB	±1,0 dB
> 3 bis 7,5 GHz	±1,75 dB	±0,75 dB	±3,0 dB

Vorverstärkung

27 dB bei 2 GHz

21 dB bei 6 GHz (RSA607A)

Kanalansprechverhalten (Amplituden- und Phasenabweichung), typisch

Verwenden Sie bei diesen Angaben ein Fenster mit einem flachen Kurvendach, um eine maximale Genauigkeit der Überprüfung der Dauerstrichamplitude zu erhalten, wobei das HF-Dämpfungsglied auf 10 dB eingestellt ist.



Merkmal		Beschreibung
Mittenfrequenz der Messung	Wobbelhub	Amplitudenebenheit, typisch	Amplitudenebenheit, Effektivwert, typisch	Phasenlinearität, Effektivwert, typisch
9 kHz bis 40 MHz	≤40 MHz 1	±1,0 dB	0,60 dB
>40 MHz bis 4,0 GHz	≤20 MHz	±0,10 dB	0,08 dB	0.3°
>4 GHz bis 7,5 GHz	≤20 MHz	±0,35 dB	0,20 dB	0.7°
>40 MHz bis 4 GHz	≤40 MHz	±0,15 dB	0,08 dB	0.6°
>4 GHz bis 7,5 GHz	≤40 MHz	±0,40 dB	0,20 dB	1.0°

Kanalansprechverhalten (Amplitudenflachheit)

Verwenden Sie bei diesen Angaben ein Fenster mit einem flachen Kurvendach, um eine maximale Genauigkeit der Überprüfung der Dauerstrichamplitude zu erhalten, wobei das HF-Dämpfungsglied auf 10 dB eingestellt ist. Die Angaben gelten für die Test-Mittenfrequenzen, die am Tabellenende aufgeführt sind.

Merkmal		Beschreibung
Amplitudenflachheit
	Wobbelhub
	≤20 MHz	±0,5 dB
	≤40 MHz	±0,5 dB
Test-Mittenfrequenzen (in MHz)		21, 30, 500, 1000, 1500, 2000, 2500, 3000, 3500, 3950, 4050, 4500, 4850, 4950, 5500, 5750, 5850, 6200, 6650, 6750, 7000, 7450

¹Die Spanne darf sich nicht über die Frequenzuntergrenze des Gerätes erstrecken.

Trigger

Trigger-/Sync-Eingang, typisch

Spannungsbereich: TTL, 0,0 V bis 5,0 V

Triggerpegel (Schmitt-Trigger):

Positive Schwellenwertspannung: min. 1,6 V, max. 2,1 V

Negative Schwellenwertspannung: min. 1,0 V, max. 1,35 V

Impedanz: 10 kOhm mit Begrenzung durch Schottky-Dioden auf 0 V, +3,4 V

Zeitliche Ungenauigkeit externer Trigger

>20 MHz bis 40 MHz Erfassungsbandbreite: ±250 ns

Mit abnehmender Erfassungsbandbreite erhöht sich die Ungenauigkeit.

Leistungstrigger

Leistungstrigger, typisch

Bereich: 0 dB bis -50 dB ab Referenzpegel, bei einem Triggerpegel von > 30 dB über dem Grundrauschen

Typ: Ansteigende oder abfallende Flanke

Trigger-Totzeit: ≤ 100 μs

Zeitliche Ungenauigkeit der Leistungstriggerposition

>20 MHz bis 40 MHz Erfassungsbandbreite: ±250 ns

Mit abnehmender Erfassungsbandbreite erhöht sich die Ungenauigkeit.

Genauigkeit des Leistungstriggerpegels

±1,5 dB bei Dauerstrichsignal auf der abgestimmten Mittenfrequenz für Triggerpegel von > 30 dB über dem Grundrauschen.

Diese Angabe gilt zusätzlich zur Ungenauigkeit der Gesamt-Amplitudengenauigkeit im SA-Modus.

Rauschen und Verzerrung

Alle Rausch- und Verzerrungsmessungen wurden bei ausgeschaltetem Vorverstärker durchgeführt, sofern nichts anderes angegeben ist.

Erfassungspunkt dritter Ordnung (TOI)

+12 dBm bei 2130 GHz

Erfassungspunkt dritter Ordnung (TOI),

Vorverstärker ausgeschaltet, typisch

+10 dBm (9 kHz bis 25 MHz)

+15 dBm (25 MHz bis 3 GHz)

+15 dBm (3 GHz bis 4 GHz, RSA607A)

+10 dBm (4 GHz bis 7,5 GHz, RSA607A)



Vorverstärker eingeschaltet, typisch

-20 dBm (9 kHz bis 25 MHz)

-15 dBm (25 MHz bis 3 GHz)

-15 dBm (3 GHz bis 4 GHz)

-20 dBm (4 GHz bis 7,5 GHz, RSA607A)

Intermodulationsverzerrungen 3. Ordnung

-74 dBc bei 2,130 GHz

Jeder Signalpegel -25 dBm am HF-Eingang. 2-MHz-Signaltrennung. Dämpfungsglied = 0, Referenzpegel = -20 dBm.

Intermodulationsverzerrungen 3. Ordnung

Vorverstärker ausgeschaltet, typisch











Jeder Signalpegel -25 dBm am HF-Eingang. 2-MHz-Signaltrennung. Dämpfungsglied = 0, Referenzpegel = -20 dBm.

Vorverstärker eingeschaltet, typisch











Jeder Signalpegel -55 dBm am HF-Eingang. 2-MHz-Signaltrennung. Dämpfungsglied = 0, Referenzpegel = -50 dBm.

2. Harmonische, Verzerrung, typisch

2. Harmonische, Verzerrung





2. Harmonische, Verzerrung, Vorverstärker eingeschaltet



Erfassung der Verzerrung durch die 2. Harmonische (SHI)

+35 dBm, 40 MHz bis 1,5 GHz, Eingangsfrequenz

+35 dBm, 1, GHz bis 3,75 GHz, Eingangsfrequenz

Erfassung der Verzerrung durch die 2. Harmonische (SHI), Vorverstärker eingeschaltet

+15 dBm, 40 MHz bis 3,75 GHz, Eingangsfrequenz

Angezeigter mittlerer Rauschpegel (DANL)

(Normalisiert auf 1 Hz Auflösungsbandbreite, mit Mittelwert-Protokollierungserkennung)

Frequenz bereich	Vorverstärker eingeschaltet	Vorverstärker eingeschaltet, typisch	Vorverstärker ausgeschaltet, typisch
500 kHz bis 1 MHz	-138 dBm/Hz	-145 dBm/Hz	-130 dBm/Hz
1 MHz bis 25 MHz	-153 dBm/Hz	-158 dBm/Hz	-130 dBm/Hz
>25 MHz bis 1 GHz	-161 dBm/Hz	-164 dBm/Hz	-141 dBm/Hz
>1 GHz bis 2 GHz	-159 dBm/Hz	-162 dBm/Hz	-141 dBm/Hz
>2 GHz bis 3 GHz	-156 dBm/Hz	-159 dBm/Hz	-138 dBm/Hz
>3 GHz bis 4,2 GHz, RSA607A	- dBm/Hz	- dBm/Hz	-138 dBm/Hz
>4,2 GHz bis 6 GHz, RSA607A	-159 dBm/Hz	-162 dBm/Hz	-147 dBm/Hz
>6 GHz bis 7,5 GHz, RSA607A	-155 dBm/Hz	-158 dBm/Hz	-145 dBm/Hz

Phasenrauschen

Phasenrauschen

Offset	1 GHz Mittenfrequenz	1 GHz Mittenfrequenz (typisch)	2 GHz Mittenfrequenz (typisch)	6 GHz Mittenfrequenz, (RSA607A) (typisch)	10 MHz (typisch)
10 kHz	-94 dBc/Hz	-97 dBc/Hz	-96 dBc/Hz	-94 dBc/Hz	-120 dBc/Hz
100 kHz	-94 dBc/Hz	-98 dBc/Hz	-97 dBc/Hz	-96 dBc/Hz	-124 dBc/Hz
1 MHz	-116 dBc/Hz	-121 dBc/Hz	-120 dBc/Hz	-120 dBc/Hz	-124 dBc/Hz

Integrierte Phase (eff), typisch

7,45 x 10^-3Radian bei 1 GHz

8,24 x 10^-3Radian bei 2 GHz

9,34 x 10^-3Radian bei 6 GHz

Integriert von 10 kHz bis 10 MHz

Störverhalten

Rest-Störsignalverhalten (Referenz = -30 dBm, Auflösungsbandbreite = 1 kHz)



60 MHz bis 80 MHz), typisch

80 MHz bis 7,5 GHz), typisch

Störsignalverhalten bei Signal (Bildunterdrückung)





Störsignalverhalten bei Signal auf der Mittenfrequenz

Offset ≥ 1 MHz

Frequenz	Spanne ≤40 MHz, gewobbelte Spannen >40 MHz
		Typisch
1 MHz bis 100 MHz		-75 dBc
100 MHz bis 3 GHz	-72 dBc	-75 dBc
3 GHz bis 7,5 GHz (RSA607A)	-72 dBc	-75 dBc

Störsignalverhalten bei Signal auf der Mittenfrequenz

(100 kHz ≤ Offset

Frequenz P-TYP (PRI)	typisch
1 MHz - 100 MHz	-76 dBc
100 MHz - 3 GHz	-76 dBc
3 GHz - 7,5 GHz (RSA607A)	-74 dBc 1

¹Stromversorgungsseitenbänder, 620 - 660 kHz: -67 dBc, typisch

Störsignalverhalten bei einem anderen Signal als der Mittenfrequenz, typisch

Frequenz	Spanne ≤40 MHz, gewobbelte Spannen >40 MHz
1 MHz bis 25 MHz (NF-Band)	-73 dBc
25 MHz – 3 GHz	-73 dBc
3 GHz bis 7,5 GHz (RSA607A)	-73 dBc

Störsignalverhalten bei Signal auf halber ZF ¹

RSA603A, RSA607A



Signalfrequenz = 2310 MHz, HF-Eingangspegel = -30 dBm

RSA607A



HF-Eingangspegel = -30 dBm

¹Dies ist ein Eingangssignal mit der halben Zwischenfrequenz.

Durchgriff des lokalen Oszillators auf den Eingangssteckverbinder, typisch





Dämpfungsglied = 10 dB.

Erfassung

IF-Bandbreite

40 MHz.

AD-Wandler

14 Bit, 112 MS/s

Echtzeit-ZF-Erfassungsdaten

112 MS/s, 16-Bit-Ganzzahlabtastungen.

ACLR

Format

GPS/GLONASS/Beidou

GPS-Antenne, Stromversorgung

3 V, max. 100 mA

Maximale Zeit bis zur ersten Positionsbestimmung nach dem Einschalten

Die Synchronisierungszeit reicht von 2 Sekunden (Warmstart) bis 46 Sekunden (Kaltstart).

-130 dBm Eingangssignalleistung

Genauigkeit der horizontalen Position

GPS: 2,6 m

GLONASS: 2,6 m

Beidou: 10,2 m

GPS + GLONASS: 2,6 m

GPS + Beidou: 2,6 m

Testbedingungen: 24 Std., statisch, -130 dBm, volle Leistung

Mitlaufgenerator (Option 04)

Mitlaufgenerator (Option 04)

Frequenzbereich

9 kHz bis 3 GHz (RSA603)

9 kHz bis 7,5 GHz (RSA607)

Ablenkgeschwindigkeit

6700 MHz/s, 101 Punkte, 50 kHz Auflösungsbandbreite (11 mS pro Punkt)

Gemessen mit einem Panasonic Toughpad FZ-G1, Prozessor Intel® Core™ i5-5300U, 2,3 GHz, 8 GB RAM, SSD 256 GB, Windows®7 Pro.

Frequenzauflösung

100 Hz

TG-Ausgangsanschluss

Typ N

Stehwellenverhältnis



Maximale Ausgangsleistung

-3 dBm

Einstellbereich des Ausgangsleistungspegels

40 dB

Schrittweite des Ausgangsleistungspegels

1 dB

Genauigkeit der Schrittweite des Ausgangsleistungspegels

±0,5 dB

Genauigkeit des Ausgangspegels

± 1,5 dB, 10 MHz bis 7,5 GHz, -20 dBm Ausgangspegel

Oberschwingungen



Nicht-harmonische Störungen





Rückwärtsleistung ohne Herbeiführung von Beschädigungen

40 Vdc, +20 dBm HF

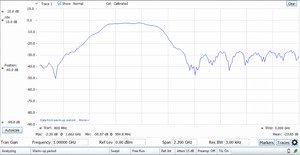

Fehler bei Messung der Übertragungsverstärkung

Verstärkung von +20 bis -40 dB: ±1 dB

Dynamikbereich der Messung der Übertragungsverstärkung

70 dB

Messung von Rückflussdämpfung, Entfernung zum Fehler und Kabeldämpfung

Messung von Rückflussdämpfung, Entfernung zum Fehler und Kabeldämpfung

Messungen

Rückflussdämpfung, Kabeldämpfung, Entfernung zum Fehler

Frequenzbereich

10 MHz bis 3 GHz (RSA603A)

10 MHz bis 7,5 GHz (RSA607A)

Ablenkgeschwindigkeit ¹

5 ms/Punkt, Messung der Rückflussdämpfung

5 ms/Punkt, Messung der Entfernung zum Fehler

5 ms/Punkt, Messung der Kabeldämpfung

Frequenzauflösung

500 Hz

Fehler bei der Messung der Rückflussdämpfung

Rückflussdämpfung von 0 bis 15 dB: ±0,5 dB

Rückflussdämpfung von 15 bis 25 dB: ±1,5 dB

Rückflussdämpfung von 25 bis 35 dB: ±4,0 dB

Fehler bei der Messung der Rückflussdämpfung bei 14 dB Rückflussdämpfung

±1,5 dB von 10 MHz bis 6,8 GHz

±3,0 dB von 6,8 GHz bis 7,5 GHz

±1,0 dB von 10 MHz bis 6,8 GHz

±2,5 dB von 6,8 GHz bis 7,5 GHz

Messbereich der Rückflussdämpfung

50 dB

Störunempfindlichkeit

Fehler bei der Messung der Rückflussdämpfung innerhalb der Spezifikationen bei folgenden Bedingungen:

+5 dBm Störsignalleistung innerhalb von 800 kHz vom Messpunkt

+5 dBm Störsignalleistung über 800 kHz vom Messpunkt entfernt

Bereich der Entfernung zum Fehler

1500 m oder 15 dB Möglichkeit der Einweg-Kabeldämpfung, benutzerdefiniert.

Die maximale Reichweite ist folgendermaßen abhängig vom Kabelverkürzungsfaktor und der Frequenzschrittweite:

Bei:

V_p= Kabelverkürzungsfaktor im Verhältnis zur Lichtgeschwindigkeit

c = Lichtgeschwindigkeit (m/s)

F_start= Wobbel-Startfrequenz (Hz)

F_stop= Wobbel-Stoppfrequenz (Hz)

N = Zahl der Ablenkungspunkte

Auflösung der Entfernung zum Fehler

0,03 m (RSA503A, RG-58 (Vp = 0,66)), benutzerdefinierbar 0,01 m (RSA507A, RG-58 (Vp = 0,66)), benutzerdefinierbar

Die minimale Auflösung ist folgendermaßen abhängig vom Kabelverkürzungsfaktor und der Frequenzschrittweite:

oder

¹Ablenkung an 201 Punkten, gemessen mit einem Panasonic Toughpad FZ-G1.

SignalVu-PC-Standardmessungen und -Leistungsumfang

Umfang der Messungen

Allgemeine Signalanalyse
Spektrumanalysator	Spans von 1 kHz bis 7,5 GHz Drei Traces plus Math- und Spektrogramm-Trace Fünf Marker mit Funktionen für Leistung, relative Leistung, integrierte Leistung, Leistungsdichte und dBc/Hz
DPX-Spektrum/Spektrogramm	Echtzeit-Spektrumanzeige mit 100-prozentiger Erfassungswahrscheinlichkeit von Signalen im Bereich von 100 μsec bis 40 MHz Span
Amplitude, Frequenz, Phase vs. Zeit, RF I und Q vs. Zeit	Basisfunktionen der Vektoranalyse
Zeitübersicht/Navigator	Ermöglicht die einfache Einstellung von Erfassungs- und Analysezeiten für die tiefgehende Analyse in mehreren Bereichen
Spektrogramm	Analyse des Signals mit einer 2-D- oder 3-D-Wasserfall-Anzeige
AM/FM-Listening	FM- und AM-Signale hören und in einer Datei speichern
Analoge Modulationsanalyse
AM-, FM-, PM-Analyse	Misst wichtige AM-, FM-, PM-Parameter
RF-Messungen
Störsignalmessung	Benutzerdefinierte Grenzlinien und -bereiche ermöglichen die automatische Prüfung von Verletzungen des Spektrums über den gesamten Bereich des Geräts
Spektrumemissionsmaske	Benutzerdefinierte oder standardspezifische Masken
Belegte Bandbreite	Misst 99 % Leistung, -xdB Down-Punkte
Kanalleistung und ACLR	Variable Kanalparameter und Parameter des benachbarten bzw. übernächsten Kanals
MCPR	Ausgefeilte, flexible Messungen der Leistung mehrerer Kanäle
CCDF	Komplementäre kumulative Verteilungsfunktion zur Darstellung der statistischen Variationen im Signalpegel

SignalVu-PC/RSA607A – Wichtige technische Daten

Max. Bereich

40 MHz Echtzeit

9 kHz - 3 GHz gewobbelt

9 kHz - 7,5 GHz gewobbelt (RSA607A)

Maximale Erfassungszeit

1,0 s

IQ-Mindestauflösung

17,9 ns (Erfassungsbandbreite = 40 MHz)

Abstimmtabellen

Tabellen mit einer Frequenzauswahl in Form auf auf Normen beruhenden Kanälen stehen für die folgenden Mobilfunknormen

zur Verfügung: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

Nicht lizenzierter Nahbereich: 802.11a/b/j/g/p/n/ac, Bluetooth

Schnurlostelefon: DECT, PHS

Ausstrahlung: AM, FM, ATSC, DVBT/H, NTSC

Mobilfunk, Pager und andere: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

DPX-Spektrumanzeige

Spektrumverarbeitungsrate (RBW = auto, Trace-Länge 801)

≤10.000/s

DPX-Bitmap-Auflösung

201x801

Markerinformationen

Amplitude, Frequenz, Signaldichte

Mindestsignaldauer für eine Erkennungswahrscheinlichkeit von 100 %

100 μs

Bereich: 40 MHz, RBW = 300 kHz (Auto)

Aufgrund der nicht-deterministischen Ausführungszeit von Programmen unter dem Betriebssystem Microsoft Windows wird diese Spezifikation möglicherweise nicht erfüllt, wenn der Host-PC mit anderen Verarbeitungsaufgaben stark ausgelastet ist

Bereich (kontinuierliche Verarbeitung)

1 kHz bis 40 MHz

Bereich (gewobbelt)

Bis zum maximalen Frequenzbereich des Geräts

Verweildauer pro Schritt

50 ms bis 100 s

Trace-Verarbeitung

Farbabgestuftes Bitmap, +Peak, -Peak, Mittelwert

Trace-Länge

801, 2401, 4001, 10401

RBW-Bereich

1 kHz bis 4.99 MHz

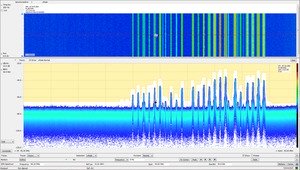

DPX-Spektrogrammanzeige

Trace-Erkennung

+Peak, -Peak, Mittelwert(V_eff)

Trace-Länge, Speichertiefe

801 (60.000 Traces)

2401 (20.000 Traces)

4001 (12.000 Traces)

Zeitauflösung pro Zeile

1 ms bis 6400 s, benutzerwählbar

Spektrumanzeige

Traces

Drei Traces + 1 Math-Trace + 1 Trace aus dem Spektrogramm für die Spektrumanzeige

Trace-Funktionen

Normal, Mittelwert (Veff), Max-Hold, Min-Hold, Mittelwert der Aufzeichungen

Detektor

Mittelwert (Veff), Mittelwert, CISPR-Peak, +Peak, -Peak, Abtastung

Spektrum-Trace-Länge

801, 2401, 4001, 8001,10401, 16001, 32001 und 64001 Punkte

RBW-Bereich

10 Hz bis 8 MHz

Analoge Modulationsanalyse (Standard)

Genauigkeit der AM-Demodulation, typisch

±2%

0-dBm-Eingang in der Mitte, Trägerfrequenz 1 GHz, 1 kHz/5 kHz Eingangsfrequenz/modulierte Frequenz, 10 % bis 60 % Modulationstiefe

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm, Dämpf. = Auto

Genauigkeit der FM-Demodulation, typisch

±1 % der Spanne

0-dBm-Eingang in der Mitte, Trägerfrequenz 1 GHz, 400 Hz/1 kHz Eingangsfrequenz/modulierte Frequenz

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm, Dämpf. = Auto

Genauigkeit der PM-Demodulation, typisch

±3 % der gemessenen Bandbreite

0-dBm-Eingang in der Mitte, Trägerfrequenz 1 GHz, 1 kHz/5 kHz Eingangsfrequenz/modulierte Frequenz

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm, Dämpf. = Auto

Signalstärkeanzeige

Signalstärkeanzeige

Auf der rechten Seite der Anzeige

Messbandbreite

Bis zu 40 MHz, abhängig von der Span- und RBW-Einstellung

Tontyp

Variable hörbare Frequenz auf Grundlage der empfangenen Signalstärke

Ablenkgeschwindigkeit

Ablenkgeschwindigkeit über die gesamte Spanne

Ablenkgeschwindigkeit über die gesamte Spanne, typisch

5.500 MHz/s (Auflösungsbandbreite = 1 MHz)

5.300 MHz/s (Auflösungsbandbreite = 100 kHz)

3700 MHz/s (Auflösungsbandbreite = 10 kHz)

950 MHz/s (Auflösungsbandbreite = 1 kHz)

Gemessen mit einem Panasonic Toughpad FZ-G1, Prozessor Intel® Core™ i5-5300U, 2,3 GHz, 8 GB RAM, SSD 256 GB, Windows®7 Pro.

Die Spektrumanzeige ist lediglich eine Messung auf dem Bildschirm.

Zeit für Abstimmschritte über API

1 ms

Funktions- und Leistungsumfang der Anwendung SignalVu-PC – Zusammenfassung

AM-/FM-/PM- und direkte Audio-Messung (SVAxx-SVPC)

Trägerfrequenzbereich (für Modulations- und Audio-Messungen)

(1/2 × Audio-Analyse-Bandbreite) bis maximale Eingangsfrequenz

Maximaler Audio-Frequenzbereich

10 MHz

FM-Messungen (Mod.index >0,1)

Trägerleistung, Trägerfrequenzfehler, Audio-Frequenz, Abweichung (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, Gesamte harmonische Verzerrung, Gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

AM-Messungen

Trägerleistung, Audio-Frequenz, Modulationstiefe (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, Gesamte harmonische Verzerrung, Gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

PM-Messungen

Trägerleistung, Trägerfrequenzfehler, Audio-Frequenz, Abweichung (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, Gesamte harmonische Verzerrung, Gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

Audio-Filter

Tiefpass, kHz: 0,3, 3, 15, 30, 80, 300 und benutzerdefiniert bis zur 0,9-fachen Audio-Bandbreite

Hochpass, Hz: 20, 50, 300, 400 und benutzerdefiniert bis zur 0,9-fachen Audio-Bandbreite

Standard: CCITT, C-Message

Deemphase (µs): 25, 50, 75, 750 und benutzerdefiniert

Datei: Vom Benutzer bereitgestellte TXT- oder CSV-Datei mit Amplitude/Frequenz-Paaren. Maximal 1000 Paare

Leistungsmerkmale, typische	Bedingungen: Sofern nicht anderes angegeben ist, gelten die Leistungsangaben für: Modulationsrate = 5 kHz AM-Tiefe: 50% PM-Abweichung 0,628 Radian
	FM (Frequenzmodulation)	AM (Amplitudenmodulation)	Phasenmodulation (PM)	Bedingungen
Genauigkeit der Trägerleistung	Siehe unter Amplitudengenauigkeit des Messgerätes
Genauigkeit der Trägerfrequenz	± 0,5 Hz + (Senderfrequenz × Ref.-Frequ.-Fehler)	Siehe unter Frequenzgenauigkeit des Messgerätes	± 0,2 Hz + (Senderfrequenz × Ref.-Frequ.-Fehler)	FM-Abweichung: 1 kHz/10 kHz
Genauigkeit der Modulationstiefe	n/v	± 0,2 % +(0,01-facher Messwert)	n/v	Rate: 1 kHz bis 100 kHz Tiefe: 10% bis 90%
Abweichungsgenauigkeit:	± (1 % × (Rate + Abweichung) + 50 Hz)	n/v	±100 % * (0,01 + (gemessene Rate/1 MHz))	FM-Rate: 1 kHz bis 1 MHz
Genauigkeit der Rate	±0,2 Hz	±0,2 Hz	±0,2 Hz	FM-Abweichung: 1 kHz bis 100 kHz
Rest-Oberwellenanteil	0.10%	0.13%	0.1%	FM-Abweichung: 5 kHz Rate: 1 kHz bis 10 kHz Tiefe: 50%
Rest-SINAD	43 dB	58 dB	40 dB	Abweichung 5 kHz Rate: 1 kHz bis 10 kHz Tiefe: 50%

APCO-P25-Messungen (SV26xx-SVPC)

Messgrößen

HF-Ausgangsleistung, Genauigkeit der Betriebsfrequenz, Emissionsspektrum der Modulation, unerwünschte Emissionsstörung, Nachbarkanalleistung, Frequenzabweichung, Modulationstreue, Frequenzfehler, Augendiagramm, Symboltabelle, Genauigkeit der Symbolrate, Senderleistung und Einschwingzeit des Encoders, Senderdurchsatzverzögerung, Frequenzabweichung vs. Zeit, Leistung vs. Zeit, Transienten-Frequenzverhalten, HCPM Sender - Spitzenwert logischer Kanal ACPR, HCPM Sender - Off-Slot-Leistung logischer Kanal, HCPM Sender - Leistungshüllkurve logischer Kanal, HCPM Sender - Zeitabgleich logischer Kanal, kreuzkorrelierte Marker

Modulationstreue, typisch

Mittenfrequenz = 460 MHz, 815 MHz

C4FM ≤ 1,0 %

HCPM ≤ 0,5 %

HDQPSK ≤ 0,25 %

Der Eingangssignalpegel ist unter dem Gesichtspunkt der besten Modulationsgenauigkeit optimiert.

Bluetooth-Messungen (SV27xx-SVPC)

Modulationsformate

Basic Rate, Bluetooth Low Energy, Enhanced Data Rate - Revision 4.1.1

Paketarten: DH1, DH3, DH5 (BR), Referenz (LE)



Messgrößen

Spitzenleistung, mittlere Leistung, Nachbarkanalleistung oder In-Band-Emissionsmaske, -20-dB-Bandbreite, Frequenzfehler, Modulationseigenschaften einschließlich ΔF1-Mittelwert (11110000), ΔF2-Mittelwert (10101010), ΔF2 > 115 kHz, ΔF2/ΔF1-Verhältnis, zeitabhängige Frequenzabweichung mit Informationen über die Messung auf Datenpaket- und Oktettebene, Trägerfrequenz f0, Frequenzoffset (Kopf- und Nutzdaten), max. Frequenzoffset, Frequenzdrift f₁-f₀, max. Driftrate f_n-f₀ und f_n-f_n-5, Mittenfrequenzoffset-Tabelle und Frequenzdrifttabelle, Tabelle mit farbcodierten Symbolen, Paketkopf-Decodierinformationen, Augendiagramm, Konstellationsdiagramm



Ausgangsleistung, In-Band-Emissionen und ACP

Pegelungenauigkeit: Siehe die Angaben zu Amplitude und Flachheit.

Messbereich: Signalpegel > -70 dBm



Modulationseigenschaften

Abweichungsbereich: ±280 kHz

Abweichungungenauigkeit (bei 0 dBm)

¹ + Frequenzungenauigkeit des Messgerätes (Basic Rate)

¹ + Frequenzungenauigkeit des Messgerätes (Low Energy)

Messbereich: Kanal-Nennfrequenz ±100 kHz



Anfängliche Toleranz der Trägerfrequenz (ICFT)

Messungenauigkeit (bei 0 dBm):

Messbereich: Kanal-Nennfrequenz ±100 kHz



Trägerfrequenzdrift

Messungenauigkeit:

Messbereich: Kanal-Nennfrequenz ±100 kHz

¹Beim Nennleistungspegel von 0 dBm

Allgemeine digitale Modulationsanalyse (SVMxx-SVPC)

Modulationsformate

BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 256QAM, PI/2DBPSK, DQPSK, PI/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK, SOQPSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM

Analysezeitraum

Bis zu 81.000 Abtastungen

Messfilter

Root-Raised-Cosine, Raised-Cosinus, Gauss, Rechteck, IS-95 TX_MEA, IS-95 Base TXEQ_MEA, –

Referenzfilter

Gauss, Raised-Cosinus, Rechteck, IS-95 REF, –

Filter-Dämpfungsfaktor

α：0,001 bis 1, in Schritten von 0,001

Messgrößen

Konstellation, Demod I&Q vs. Zeit, Error-Vector-Magnitude (EVM) vs. Zeit, Augendiagramm, Frequenzabweichung vs. Zeit, Größenfehler vs. Zeit, Phasenfehler vs. Zeit, Signalqualität, Symboltabelle, Trellis-Diagramm

Symbolratenbereich

1 k Symbole/s bis 40 M Symbole/s

Das modulierte Signal muss vollständig in der Erfassungsbandbreite enthalten sein

Adaptiver Equalizer

Linearer, Decision-Directed-, Feed-Forward (FIR)-Equalizer mit Koeffizientenanpassung und einstellbarer Konvergenzrate. Unterstützt die Modulationsarten BPSK, QPSK, OQPSK, π/2-DBPSK, π/4-DQPSK, 8-PSK, 8-DSPK, 16-DPSK, 16/32/64/128/256-QAM

QPSK Residuale EVM (Mittenfrequenz = 2 GHz), typisch

0,6 % (100 kHz Symbolrate)

0,8 % (1 MHz Symbolrate)

0,8 % (10 MHz Symbolrate)

0,8 % (30 MHz Symbolrate)

400 Symbole Messlänge, 20 Mittelwerte, Normalisierungsreferenz = maximale Symbolgröße

256 QAM Residuale EVM (Mittenfrequenz = 2 GHz), typisch

0,6 % (10 MHz Symbolrate)

0,7 % (30 MHz Symbolrate)

400 Symbole Messlänge, 20 Mittelwerte, Normalisierungsreferenz = maximale Symbolgröße

LTE-Downlink-HF-Messungen (SV28xx-SVPC)

Unterstützter Standard

3GPP TS 36.141 Version 12.5

Unterstütztes Frame-Format

FDD und TDD

Unterstützte Messungen und Anzeigen

Nachbarkanalleistung (ACLR – Adjacent Channel Leakage Ratio), Spektrumemissionsmaske (SEM), Kanalleistung, belegte Bandbreite (OBW – Occupied Bandwidth), Leistungs-vs.-Zeitanzeige für Toff Senderleistung für TDD-Signale und LTE-Konstellationsdiagramm für primäres Synchronisierungssignal, sekundäres Synchronisierungssignal mit Cell-ID, Gruppen-ID, Sektor-ID und Frequenzfehler.

ACLR mit E-UTRA-Bändern (typisch, mit Rauschkorrektur)

1. Nachbarkanal, 60 dB (RSA607A)

2. Nachbarkanal, 62 dB (RSA607A)

Kartierung (MAPxx-SVPC)

Unterstützte Kartentypen

Pitney Bowes MapInfo (*.mif), Bitmap (*.bmp), Open Street Maps (.osm)

Gespeicherte Messergebnisse

Dateien mit Messdaten (exportierte Ergebnisse)

Für die Messungen verwendete Kartendatei

KMZ-Datei von Google Earth

Abrufbare Ergebnisdateien (Trace- und Setup-Dateien)

MapInfo-kompatible MIF/MID-Dateien

Impulsmessungen (SVPxx-SVPC)

Messungen (nominal)

Pulse-Ogram™-Wasserfallanzeige mehrerer segmentierter Erfassungen, mit Amplitude-Zeit-Darstellung und jeweiligem Impulsspektrum. Impulsfrequenz, Deltafrequenz, Mittlere Betriebsleistung, Spitzenleistung, Mittlere übertragene Leistung, Impulsbreite, Anstiegszeit, Abfallzeit, Wiederholungsintervall (Sekunden), Wiederholungsintervall (Hz), Lastfaktor (%), Lastfaktor (Verhältnis), Welligkeit (dB), Welligkeit (%), Absacken (dB), Absacken (%), Überschwingen (dB), Überschwingen (%), Frequenzdifferenz zwischen Impuls und Referenzimpuls, Phasendifferenz zwischen Impuls und Referenzimpuls, Frequenzdifferenz zwischen Impulsen, Phasendifferenz zwischen Impulsen, Effektivfrequenzfehler, Maximaler Frequenzfehler, Effektivphasenfehler, Maximaler Phasenfehler, Frequenzabweichung, Phasenabweichung, Impulsantwort (dB), Impulsantwort (Zeit), Zeitmarke.

Mindestimpulsbreite zur Erkennung

150 ns

Mittlere Betriebsleistung bei 18 °C bis 28 °C, typisch

±0,3 dB + absolute Amplitudengenauigkeit

Impulse mit einer Breite von 300 ns und mehr: Tastverhältnisse von 0,5 bis 0,001 und ein S/R-Verhältnis ≥30 dB

Lastfaktor, typisch

±0,2 % des Ablesewerts

Bei Impulsen mit einer Breite von 450 ns oder höher, Tastverhältnisse von 0,5 bis 0,001 und ein S/N-Verhältnis ≥ 30 dB

Mittlere übertragene Leistung, typisch

±0,5 dB + absolute Amplitudengenauigkeit

Impulse mit einer Breite von 300 ns und mehr: Tastverhältnisse von 0,5 bis 0,001 und ein S/R-Verhältnis ≥30 dB

Peak-Impulsstärke, typisch

±1,2 dB + absolute Amplitudengenauigkeit

Impulse mit einer Breite von 300 ns und mehr: Tastverhältnisse von 0,5 bis 0,001 und ein S/R-Verhältnis ≥30 dB

Impulsbreite, typisch

±0,25 % des Ablesewerts

Bei Impulsen mit einer Breite von 450 ns oder höher, Tastverhältnisse von 0,5 bis 0,001 und ein S/N-Verhältnis ≥ 30 dB

Wiedergabe aufgezeichneter Signale (SV56)

Typ der Wiedergabedatei

R3F, aufgezeichnet mit RSA306, RSA500 oder RSA600

Bandbreite der aufgezeichneten Datei

40 MHz

Bedienelemente für Dateiwiedergabe

Allgemein: Wiedergabe, Stopp, Wiedergabe beenden

Position: Anfangs-/Endpunkte für Wiedergabe einstellbar von 0 bis 100%

Überspringen: Definition des zu überspringenden Bereichs von 73 μs bis 99% der Dateigröße

Live-Geschwindigkeit: Wiedergabe erfolgt im Verhältnis 1:1 zur Aufnahmezeit

Schleifensteuerung: Einmalige oder kontinuierliche Wiedergabe

Speicheranforderungen

Zum Aufzeichnen von Signalen muss der Speicher eine Schreibgeschwindigkeit von 300 MB/Sek. bieten und zum Wiedergeben aufgezeichneter Dateien in Live-Geschwindigkeit eine Lesegeschwindigkeit von 300 MB/Sek.

WLAN-Messungen, 802.11a/b/g/j/p (SV23xx-SVPC)

Messgrößen

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

Residuale EVM - 802.11a/g/j /p (OFDM), 64-QAM, typisch

2,4 GHz, 20 MHz Bandbreite: -39 dB

5,8 GHz, 20 MHz Bandbreite: -38 dB

Der Eingangssignalpegel ist zur Erzielung bestmöglicher EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst.

Residuale EVM - 802.11b, CCK-11, typisch

2,4 GHz, 11 MBit/s: 1.3 %

Der Eingangssignalpegel ist für beste EVM optimiert, durchschnittlich 1.000 Chips, BT = 0,61

WLAN-Messungen 802.11n (SV24xx-SVPC)

Messgrößen

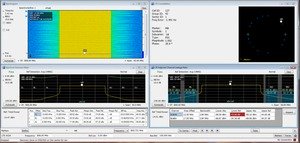

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

EVM-Leistung - 802.11n, 64-QAM, typisch

2,4 GHz, 40 MHz Bandbreite: -38 dB

5,8 GHz, 40 MHz Bandbreite: -38 dB

Der Eingangssignalpegel ist zur Erzielung bestmöglicher EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst.

WLAN-Messungen 802.11ac (SV25xx-SVPC)

Messgrößen

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

EVM-Leistung - 802.11ac, 256-QAM, typisch

5,8 GHz, 40 MHz Bandbreite: -38 dB

Der Eingangssignalpegel ist zur Erzielung bestmöglicher EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst.

28-Volt-Rauschquelle

28-Volt-Rauschquellenausgang

Ausgangspegel

28 V DC bei 40 mA

Ein- und Ausschaltzeit der Ausgangsspannung

Einschalten: 100 µs

Ausschalten: 500 µs

Eingangs und Ausgangsanschlüsse

Eingänge, Ausgänge und Schnittstellen

HF-Eingang

Typ N, Buchse

Externer Eingang für Frequenzreferenz

BNC, Buchse

Trigger-/Sync-Eingang

BNC, Buchse

Mitlaufgeneratorquelle, Ausgang

Typ N, Buchse

GPS-Antenne

SMA, Buchse

USB-Geräteanschluss

USB 3.0 – Typ A

USB-Status-LED

LED, zweifarbig rot/grün

LED-Zustände:

Rot, kontinuierlich: USB-Stromversorgung angelegt oder Reset wird gerade ausgeführt

Grün, kontinuierlich: initialisiert, betriebsbereit

Grün, blinkend: Daten werden zum Host übertragen



Installationsanforderungen

Maximale Verlustleistung (Volllast)

RSA600A: max. 45 W

Stoßstrom

max. 2 A Spitzenwert, bei 25 °C für ≤ 5 Leitungszyklen, nachdem das Gerät mindestens 30 Sekunden lang ausgeschaltet wurde.

Kühlabstand

Unten, oben:

0 mm mit montierten Füßen.

6,3 mm ohne montierte Füße.

Seitlich:

0 mm

Hinten: 38,1 mm

Physikalische Eigenschaften

Physikalische Eigenschaften

Breite

222,3 mm

Höhe

75,0 mm

Länge

358,6 mm

Nettogewicht

2,79 kg

Umgebung und Sicherheit

Temperatur

Betrieb

-10 °C bis +55 °C

Lagerung

-51 °C bis +71 °C

Luftfeuchtigkeit



MIL-PRF-28800F, Klasse 2

Betrieb:

5 % bis 95 ±5 % rel. Feuchte bei Temperaturen zwischen +10 °C und 30 °C

5 % bis 75 ±5 % rel. Feuchte bei Temperaturen zwischen +30 °C und 40 °C

5 % bis 45 ±5 % rel. Feuchte bei Temperaturen zwischen +40 °C und +55 °C

Feuchte bei

Höhe über NN

Betrieb

Bis 3000 m

Lagerung

Bis 12.000 m

Dynamik

Schwingungen

Betrieb

Zufalls-Vibrationstest gemäß Tektronix-Klasse 3, bei 0,31 g eff: 5 bis 500 Hz, 3 Achsen bei 10 min/Achse

Lagerung

MIL-PRF-28800F, Klasse 3

2,28 g eff., 5 bis 500 Hz, 10 Minuten pro Achse, 3 Achsen (30 Minuten insgesamt)

Stoß

Betrieb

Prüfverfahren gemäß Militärnorm MIL-PRF-28800F 1-4

Lagerung

Übererfüllt die Anforderungen der Militärnorm MIL-PRF-28800F

Handhabung und Transport

Handhabung im Labor, Betrieb

MIL-PRF-28800F, Klasse 3

Falltest beim Transport, ausgeschalteter Zustand

MIL-PRF-28800F, Klasse 2

Bestellinformationen

Modelle

Baureihe RSA600A

USB-Spektrumanalysator, 40 MHz Erfassungsbandbreite

Der und der RSA600 erfordern einen PC mit einem 64-Bit-Betriebssystem Windows 7, Windows 8/8.1 oder Windows 10. Für den Betrieb des und des RSA600 wird ein USB-3.0-Anschluss benötigt. Für die Installation von SignalVu-PC sind 8 GB RAM und 20 GB freier Speicherplatz erforderlich. Zur Erzielung der vollen Leistungsfähigkeit der Echtzeit-Funktionen des und des RSA600 wird ein Prozessor des Typs Intel Core i7 4. Generation benötigt. Prozessoren mit geringerer Leistungsfähigkeit können zwar verwendet werden, liefern aber eine geringere Echtzeit-Leistung. Zur Speicherung von Streaming-Daten muss der PC mit einem Laufwerk ausgestattet sein, das Speicherungsgeschwindigkeiten von 300 MB/s für Streaming-Daten ermöglicht.

Umfasst: USB-3.0-Kabel, (2 m), A-A-Verbindung, mit Verschraubung, Kurzanleitung (Druckexemplar), Steckverbinder-Schutzkappen, Netzkabel, (siehe Netzsteckeroptionen), USB-Speichergerät mit SignalVu-PC, API und Dokumentationsdateien.

Gegenstand	Beschreibung
RSA603A	USB-Echtzeit-Spektrumanalysator, 9 kHz bis 3,0 GHz, 40 MHz Erfassungsbandbreite
Option 04	Mitlaufgenerator, 10 MHz bis 3,0 GHz
RSA607A	USB-Echtzeit-Spektrumanalysator, 9 kHz bis 7,5 GHz, 40 MHz Erfassungsbandbreite
Option 04	Mitlaufgenerator, 10 MHz bis 7,5 GHz
RSA5600RACK	Gestelleinbau, Baureihe RSA500 und RSA600. Zur Aufnahme von einem RSA500A oder zwei RSA600A

Optionen

Netzsteckeroptionen für und RSA600A

Opt. A0

Nordamerika (115 V, 60 Hz)

Opt. A1

Europa allgemein (220 V, 50 Hz)

Opt. A2

Großbritannien (240 V, 50 Hz)

Opt. A3

Australien (240 V, 50 Hz)

Opt. A4

Nordamerika (240 V, 50 Hz)

Opt. A5

Schweiz (220 V, 50 Hz)

Opt. A6

Japan (100 V, 50/60 Hz)

Opt. A10

China (50 Hz)

Opt. A11

Indien (50 Hz)

Opt. A12

Brasilien (60 Hz)

Opt. A99

Kein Netzkabel

Sprachoptionen für den RSA600A

Opt. L0

Handbuch in Englisch

Opt. L1

Handbuch in Französisch

Opt. L2

Handbuch in Italienisch

Opt. L3

Handbuch in Deutsch

Opt. L4

Handbuch in Spanisch

Opt. L5

Handbuch in Japanisch

Opt. L6

Handbuch in Portugiesisch

Opt. L7

Handbuch in Chinesisch (vereinfacht)

Opt. L8

Handbuch in Chinesisch (traditionell)

Opt. L9

Handbuch in Koreanisch

Opt. L10

Handbuch in Russisch

Opt. L99

Kein Handbuch

Service-Optionen für und RSA600A

Opt. C3

3-Jahres-Kalibrierservice

Opt. C5

5-Jahres-Kalibrierservice

Opt. D1

Kalibrierungsdatenbericht

Opt. D3

Kalibrierungsdatenbericht für 3 Jahre (mit Opt. C3).

Opt. D5

Kalibrierungsdatenbericht für 5 Jahre (mit Opt. C5).

Opt. R5

Reparaturservice, 5 Jahre (einschließlich Garantie)

Garantie

• Garantie bei der Baureihe RSA600: 3 Jahre.
• Tablet-Computer FZ-G1: 3 Jahre Garantie bei Business Class Support (durch Panasonic in Ihrer Region)

Tablet

Tablet-Controller erhältlich

Ein Tablet-Controller, der für mobile Anwendungen unter Verwendung eines Spektrumanalysators der Baureihen Tektronix RSA306B und RSA500A vorgesehen ist, kann auch in Verbindung mit der Baureihe RSA600A verwendet werden. Das Panasonic ToughPad FZ-G1 ist bei Tektronix nicht in allen Regionen erhältlich, siehe hierzu die folgenden Bestellinformationen.

Artikel	Beschreibung	Regionale Verfügbarkeit
FZ-G1-N	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel.	Kanada, Kolumbien, Ecuador, Mexiko, Philippinen, Singapur, USA
FZ-G1F	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel	China
FZ-G1-I	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel	Indien
FZ-G1-E	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel.	Österreich, Baltische Staaten, Belgien, Bosnien, Bulgarien, Chile, Kroatien, Tschechische Republik, Dänemark, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Indonesien, Irland, Italien, Niederlande, Norwegen, Polen, Portugal, Rumänien, Slowakei, Slowenien, Südafrika, Spanien, Schweden, Thailand, Türkei
FZ-G1-U	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel.	Ägypten, Kenia, Malaysia, Großbritannien
FZ-G1-B	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel	Brasilien
FZ-G1-J	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel	Japan

Zubehör für Panasonic FZ-G1

Artikel	Beschreibung
FZ-VZSU84U 1	Li-Ionen-Akku, Standardkapazität
FZ-VZSU88U 1	Long-Life-Akku für Panasonic ToughPad FZ-G1
FZ-BNDLG1BATCHRG9	Ladegerät für einen Akku für FZ-G1. 1 Ladegerät und 1 Adapter
CF-LNDDC1209	Lind-Kfz-Adapter, 120 W, 12-32 Volt Eingangsspannung, für ToughPad und RSA500A
TBCG1AONL-P	Panasonic Toughmate, Tragetasche für FZ-G1
TBCG1XSTP-P	Infocase Toughmate, X-Strap für Panasonic FZ-G1

¹In China, Hongkong, Macau und in der Mongolei nicht erhältlich.

Lizenzen

Anwendungsspezifische SignalVu-PC-Module

Empfohlenes Zubehör

Zubehör für den Mitlaufgenerator

Für den Mitlaufgenerator RSA600 ist eine Vielzahl von Kalibriersätzen und phasenstabilisierten Kabeln erhältlich, wenn das optionale Kabel und die Software für Antennenmessungen verwendet werden.

CALOSLNM

3-in-1-Kalibriersatz, offener Stromkreis, Kurzschluss, Last, Gleichstrom bis 6 GHz, Typ N (Stecker), 50 Ohm

CALOSLNF

3-in-1-Kalibriersatz, offener Stromkreis, Kurzschluss, Last, Gleichstrom bis 6 GHz, Typ N (Buchse), 50 Ohm

CALOSLNF

3-in-1-Kalibriersatz, offener Stromkreis, Kurzschluss, Last, Gleichstrom bis 6 GHz, 7/16 DIN (Stecker)

CALOSL716F

3-in-1-Kalibriersatz, offener Stromkreis, Kurzschluss, Last, Gleichstrom bis 6 GHz, 7/16 DIN (Buchse)

CALSOLT35F

4-in-1-Kalibriersatz, 3,5 mm (Buchse), offener Stromkreis, Kurzschluss, Last, Durchleitung, 13 GHz

CALSOLT35M

4-in-1-Kalibriersatz, 3,5 mm (Stecker), offener Stromkreis, Kurzschluss, Last, Durchleitung, 13 GHz

CALSOLTNF

4-in-1-Kalibriersatz, Typ N (Buchse), offener Stromkreis, Kurzschluss, Last, Durchleitung, 9 GHz

CALSOLTNM

4-in-1-Kalibriersatz, Typ N (Stecker), offener Stromkreis, Kurzschluss, Last, Durchleitung, 9 GHz

CALSOLT716F

4-in-1-Kalibriersatz, 7/16 (Buchse), offener Stromkreis, Kurzschluss, Last, Durchleitung, 6 GHz

CALSOLT716M

4-in-1-Kalibriersatz, 7/16 (Stecker), offener Stromkreis, Kurzschluss, Last, Durchleitung, 6 GHz

012-1745-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Buchse), 1,5 m

012-1746-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Buchse), 1 m

012-1747-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Buchse), 60 cm

012-1748-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Buchse), 1 m

012-1749-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Buchse), 1,5 m

012-1750-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Stecker), 1 m

012-1751-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Stecker), 1,5 m

012-1752-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Stecker), 60 cm

012-1753-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Buchse), 60 cm

012-1754-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Buchse), 1 m

012-1755-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Buchse), 1,5 m

012-1756-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Stecker), 1 m

012-1757-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Stecker), 1,5 m

012-1758-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Stecker), 60 cm

012-1759-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Buchse), 1 m

012-1760-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Buchse), 1,5 m

012-1761-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Buchse), 60 cm

012-1762-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Stecker), 60 cm

012-1763-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Stecker), 1 m

012-1764-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Stecker), 1,5 m

012-1765-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Buchse), 60 cm

012-1766-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Buchse), 1 m

012-1767-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Stecker), 1 m

012-1768-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Stecker), 60 cm

012-1769-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Buchse), 60 cm

012-1770-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Buchse), 1 m

012-1771-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Buchse), 1,5 m

012-1772-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Stecker), 60 cm

012-1773-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Stecker), 1 m

012-1774-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Stecker), 1,5 m
