Spektrumanalysator

Technische Daten

Alle technischen Daten sind garantiert, sofern nicht anderweitig angegeben. Alle technischen Daten gelten für alle Modelle, falls nicht anderes angegeben.

Frequenz

Frequenzbereich



RSA503A

9 kHz bis 3 GHz

RSA507A

9 kHz bis 7,5 GHz

Genauigkeit der Messwerte von Frequenzmarkierungen

±(RE × MF + 0,001 × Spanne) Hz

RE: Referenzfrequenzfehler

MF: Markierungsfrequenz [Hz]

Genauigkeit der Frequenzreferenz



Anfangsgenauigkeit bei Kalibrierung (30 min Warmlaufzeit)

±1 x 10^-6

Alterung im ersten Jahr, typisch

±1 x 10^-6 (1 Jahr)

Kumulativer Fehler (Anfangsgenauigkeit + Temperatur + Alterung), typisch

3 x 10^-6 (1 Jahr)

Temperaturdrift

±0,9 x 10^-6 (-10 °C bis 60 °C)

Externer Referenzeingang

BNC-Steckverbinder, 50 Ω Nennwiderstand

Externe Referenz-Eingangsfrequenz

Alle 1 MHz zwischen 1 und 20 MHz plus: 1,2288 MHz, 2,048 MHz, 2,4576 MHz, 4,8 MHz, 4,9152 MHz, 9,8304 MHz, 13 MHz und 19,6608 MHz.

Der Störsignalpegel des Eingangssignals muss innerhalb eines Offsets von 100 kHz kleiner als -80 dBc sein, damit auf dem Bildschirm keine Störsignale angezeigt werden.

Externer Referenzeingangsbereich

±5 ppm

Externer Referenzeingangspegel

-10 bis +10 dBm

GNSS



Genauigkeit, wenn für GNSS gesperrt¹

±0,025 ppm²

GNSS-trainierte Genauigkeit, wenn GNSS-Antenne getrennt ist³, ⁴

±0,025 ppm⁵

±0,08 ppm⁶

¹Getestet mit GPS-System.

²Zur Verwendung mit einer Stabilität von ±0,025 ppm sollte das Gerät nach dem Auspacken für zwei bis fünf Tage kontinuierlich eingeschaltet sein.

³Getestet mit GPS-System.

⁴Für 24 Stunden kontinuierlichen Betrieb innerhalb der Temperaturgrenzwerte (siehe Fußnoten 5 und 6) nach GNSS-Training. Siehe kumulative Fehlerspezifikation bei Betrieb im GNSS-trainierten Modus mehr als 24 Stunden nach dem letzten Training.

⁵Bei einer Änderung der Umgebungstemperatur um weniger als 3 °C nach dem Training.

⁶Bei einer Änderung der Umgebungstemperatur um weniger als 10 °C nach dem Training.

HF-Eingang

HF-Eingang

HF-Eingangsimpedanz

50 Ω

HF-Stehwellenverhältnis (HF-Dämpfung = 20 dB), typisch

< 1,2 (10 MHz bis 3 GHz)

< 1,5 (>3 GHz bis 7,5 GHz)

HF-Stehwellenverhältnis, Vorverstärker eingeschaltet, RSA503A und RSA507A,typisch

< 1,5 (10 MHz bis 6 GHz, HF-Dämpfung = 10 dB, Vorverstärker eingeschaltet)

< 1,7 (> 6 GHz bis 7,5 GHz, HF-Dämpfung = 10 dB, Vorverstärker eingeschaltet)

Maximaler HF-Eingangspegel

Maximale Gleichspannung

±40 V (HF-Eingang)

Maximale sichere Eingangsleistung

+33 dBm (HF-Eingang, 10 MHz bis 7,5 GHz, HF-Dämpfung ≥ 20 dB)

+13 dBm (HF-Eingang, 9 kHz bis 10 MHz)

+20 dBm (HF-Eingang, HF-Dämpfung < 20 dB)

Maximale sichere Eingangsleistung (Vorverstärker eingeschaltet)

+33 dBm (HF-Eingang, 10 MHz bis 7,5 GHz, HF-Dämpfung ≥ 20 dB)

+13 dBm (HF-Eingang, 9 kHz bis 10 MHz)

+20 dBm (HF-Eingang, HF-Dämpfung < 20 dB)

Maximale messbare sichere Eingangsleistung

+30 dBm (HF-Eingang, ≥10 MHz bis Fmax, HF-Dämpfung Auto)

+20 dBm (HF-Eingang, <10 MHz, HF-Dämpfung Auto)

HF-Dämpfungsglied am Eingang

0 dB bis 51 dB (in Schritten von 1 dB)

Amplitude und HF

Amplitude und HF-Flachheit

Referenzpegel-Einstellbereich

-170 dBm bis +40 dBm, in Schritten von 0,1 dB, (Standard-HF-Eingang)

Frequenzgang bei 18 ℃ bis 28 ℃ (HF-Dämpfungsglied auf 10 dB eingestellt)

Amplitudengenauigkeit bei allen Mittenfrequenzen

	18 ⁰C bis 28 ⁰C	18 ⁰C bis 28 ⁰C, typisch (95 % statistische Sicherheit)	-10 ⁰C bis 55 ⁰C, typisch
9 kHz ≤ 3,0 GHz	±0,8 dB	±0,2 dB	±1,0 dB
> 3 bis 7,5 GHz	±1,5 dB	±0,6 dB	±2,0 dB

Amplitudengenauigkeit bei allen Mittenfrequenzen – Vorverstärker eingeschaltet (18 ℃ bis 28 ℃, HF-Dämpfungsglied auf 10 dB eingestellt)

Mittenfrequenzbereich	18 ⁰C bis 28 ⁰C	18 ⁰C bis 28 ⁰C, typisch (95 % statistische Sicherheit)	18 ⁰C bis 28 ⁰C, typisch
100 kHz bis ≤ 3,0 GHz	±1,0 dB	±0,5 dB	±1,0 dB
> 3 bis 7,5 GHz	±1,75 dB	±0,75 dB	±3,0 dB

Vorverstärkung

27 dB bei 2 GHz

21 dB bei 6 GHz (RSA507A)

Kanalansprechverhalten (Amplituden- und Phasenabweichung), typisch

Verwenden Sie bei diesen Angaben ein Fenster mit einem flachen Kurvendach, um eine maximale Genauigkeit der Überprüfung der Dauerstrichamplitude zu erhalten, wobei das HF-Dämpfungsglied auf 10 dB eingestellt ist.



Merkmal		Beschreibung
Mittenfrequenz der Messung	Wobbelhub	Amplitudenebenheit, typisch	Amplitudenebenheit, Effektivwert, typisch	Phasenlinearität, Effektivwert, typisch
9 kHz bis 40 MHz	≤40 MHz 1	±1,0 dB	0,60 dB
>40 MHz bis 4,0 GHz	≤20 MHz	±0,10 dB	0,08 dB	0.3°
>4 GHz bis 7,5 GHz	≤20 MHz	±0,35 dB	0,20 dB	0.7°
>40 MHz bis 4 GHz	≤40 MHz	±0,15 dB	0,08 dB	0.6°
>4 GHz bis 7,5 GHz	≤40 MHz	±0,40 dB	0,20 dB	1.0°

¹Die Spanne darf sich nicht über die Frequenzuntergrenze des Gerätes erstrecken.

Trigger

Trigger-/Sync-Eingang, typisch

Spannungsbereich: TTL, 0,0 V bis 5,0 V

Triggerpegel (Schmitt-Trigger):

Positive Schwellenwertspannung: min. 1,6 V, max. 2,1 V

Negative Schwellenwertspannung: min. 1,0 V, max. 1,35 V

Impedanz: 10 kOhm mit Begrenzung durch Schottky-Dioden auf 0 V, +3,4 V

Zeitliche Ungenauigkeit externer Trigger

>20 MHz bis 40 MHz Erfassungsbandbreite: ±250 ns

Mit abnehmender Erfassungsbandbreite erhöht sich die Ungenauigkeit.

Leistungstrigger

Leistungstrigger, typisch

Bereich: 0 dB bis -50 dB ab Referenzpegel, bei einem Triggerpegel von > 30 dB über dem Grundrauschen

Typ: Ansteigende oder abfallende Flanke

Trigger-Totzeit: ≤ 100 μs

Zeitliche Ungenauigkeit der Leistungstriggerposition

>20 MHz bis 40 MHz Erfassungsbandbreite: ±250 ns

Mit abnehmender Erfassungsbandbreite erhöht sich die Ungenauigkeit.

Genauigkeit des Leistungstriggerpegels

±1,5 dB bei Dauerstrichsignal auf der abgestimmten Mittenfrequenz für Triggerpegel von > 30 dB über dem Grundrauschen.

Diese Angabe gilt zusätzlich zur Ungenauigkeit der Gesamt-Amplitudengenauigkeit im SA-Modus.

Rauschen und Verzerrung

Anmerkung: Alle Rausch- und Verzerrungsmessungen wurden bei ausgeschaltetem Vorverstärker durchgeführt, sofern nichts anderes angegeben ist.

Erfassungspunkt dritter Ordnung (TOI)

+12 dBm bei 2130 GHz

Erfassungspunkt dritter Ordnung (TOI),

Vorverstärker ausgeschaltet, typisch

+10 dBm (9 kHz bis 25 MHz)

+15 dBm (25 MHz bis 3 GHz)

+15 dBm (3 GHz bis 4 GHz, RSA507A)

+10 dBm (4 GHz bis 7,5 GHz, RSA507A)

Vorverstärker eingeschaltet, typisch

-20 dBm (9 kHz bis 25 MHz)

-15 dBm (25 MHz bis 3 GHz)

-15 dBm (3 GHz bis 4 GHz, RSA507A)

-20 dBm (4 GHz bis 7,5 GHz, RSA507A)

Intermodulationsverzerrungen 3. Ordnung

-74 dBc bei 2,130 GHz

Jeder Signalpegel -25 dBm am HF-Eingang. 2-MHz-Signaltrennung. Dämpfungsglied = 0, Referenzpegel = -20 dBm.

Intermodulationsverzerrungen 3. Ordnung

Vorverstärker ausgeschaltet, typisch

< -70 dBc (10 kHz bis 25 MHz)

< -80 dBc (25 MHz bis 3 GHz)

< -80 dBc (3 GHz bis 4 GHz)

< -70 dBc (4 GHz bis 6 GHz, RSA507A)

< -70 dBc (6 GHz bis 7,5 GHz, RSA507A)

Jeder Signalpegel -25 dBm am HF-Eingang. 2-MHz-Signaltrennung. Dämpfungsglied = 0, Referenzpegel = -20 dBm.

Vorverstärker eingeschaltet, typisch

< -70 dBc (9 kHz bis 25 MHz)

< -80 dBc (25 MHz bis 3 GHz)

< -80 dBc (3 GHz bis 4 GHz)

< -70 dBc (4 GHz bis 6 GHz, RSA507A)

< -70 dBc (6 GHz bis 7,5 GHz, RSA507A)

Jeder Signalpegel -55 dBm am HF-Eingang. 2-MHz-Signaltrennung. Dämpfungsglied = 0, Referenzpegel = -50 dBm.

2. Harmonische, Verzerrung, typisch

2. Harmonische, Verzerrung

< -75 dBc (40 MHz bis 1,5 GHz)

< -75 dBc (1,5 GHz bis 3,75 GHz, RSA507A)

2. Harmonische, Verzerrung, Vorverstärker eingeschaltet

< -60 dBc, 40 MHz bis 13,5 GHz, Eingangsfrequenz

Erfassung der Verzerrung durch die 2. Harmonische (SHI)

+35 dBm, 40 MHz bis 1,5 GHz, Eingangsfrequenz

+35 dBm, 1, GHz bis 3,75 GHz, Eingangsfrequenz

Erfassung der Verzerrung durch die 2. Harmonische (SHI), Vorverstärker eingeschaltet

+15 dBm, 40 MHz bis 3,75 GHz, Eingangsfrequenz

Angezeigter mittlerer Rauschpegel (DANL)

(Normalisiert auf 1 Hz Auflösungsbandbreite, mit Mittelwert-Protokollierungserkennung)

Frequenz bereich	Vorverstärker eingeschaltet	Vorverstärker eingeschaltet, typisch	Vorverstärker ausgeschaltet, typisch
500 kHz bis 1 MHz	-138 dBm/Hz	-145 dBm/Hz	-130 dBm/Hz
1 MHz bis 25 MHz	-153 dBm/Hz	-158 dBm/Hz	-130 dBm/Hz
>25 MHz bis 1 GHz	-161 dBm/Hz	-164 dBm/Hz	-141 dBm/Hz
>1 GHz bis 2 GHz	-159 dBm/Hz	-162 dBm/Hz	-141 dBm/Hz
>2 GHz bis 3 GHz	-156 dBm/Hz	-159 dBm/Hz	-138 dBm/Hz
>3 GHz bis 4,2 GHz, RSA507A	-153 dBm/Hz	-156 dBm/Hz	-138 dBm/Hz
>4,2 GHz bis 6 GHz, RSA507A	-159 dBm/Hz	-162 dBm/Hz	-147 dBm/Hz
>6 GHz bis 7,5 GHz, RSA507A	-155 dBm/Hz	-158 dBm/Hz	-145 dBm/Hz

Phasenrauschen

Phasenrauschen

Offset	1 GHz Mittenfrequenz	1 GHz Mittenfrequenz (typisch)	2 GHz Mittenfrequenz (typisch)	6 GHz Mittenfrequenz, (RSA507A) (typisch)	10 MHz (typisch)
10 kHz	-94 dBc/Hz	-97 dBc/Hz	-96 dBc/Hz	-94 dBc/Hz	-120 dBc/Hz
100 kHz	-94 dBc/Hz	-98 dBc/Hz	-97 dBc/Hz	-96 dBc/Hz	-124 dBc/Hz
1 MHz	-116 dBc/Hz	-121 dBc/Hz	-120 dBc/Hz	-120 dBc/Hz	-124 dBc/Hz

Störverhalten

Rest-Störsignalverhalten (Referenz = -30 dBm, Auflösungsbandbreite = 1 kHz)

<-75 dBm (500 kHz bis 60 MHz), typisch

< -85 dBm (>60 MHz bis 80 MHz), typisch

<-100 dBm (>80 MHz bis 7,5 GHz), typisch

Störsignalverhalten bei Signal (Bildunterdrückung)

< -65 dBc (10 kHz bis < 3 GHz, Ref = -30 dBm, Dämpf. = 10 dB, HF-Eingangspegel = -30 dBm, Auflösungsbandbreite = 10 Hz)

< -65 dBc (3 GHz bis 7,5 GHz, Ref = -30dBm, Dämpf. = 10 dB, HF-Eingangspegel = -30 dBm, Auflösungsbandbreite = 10 Hz)

Störsignalverhalten bei Signal auf der Mittenfrequenz

Offset ≥ 1 MHz

Frequenz	Spanne ≤40 MHz, gewobbelte Spannen >40 MHz
		Typisch
1 MHz bis 100 MHz		-75 dBc
100 MHz bis 3 GHz	-72 dBc	-75 dBc
3 GHz bis 7,5 GHz (RSA507A)	-72 dBc	-75 dBc

Störsignalverhalten bei Signal auf der Mittenfrequenz

(100 kHz ≤ Offset <1 MHz, Spanne = 2 MHz ):

Frequenz P-TYP (PRI)	typisch
1 MHz - 100 MHz	-76 dBc
100 MHz - 3 GHz	-76 dBc
3 GHz - 7,5 GHz (RSA507A)	-74 dBc 1

¹Stromversorgungsseitenbänder, 620 - 660 kHz: -67 dBc, typisch

Störsignalverhalten bei einem anderen Signal als der Mittenfrequenz, typisch

Frequenz	Spanne ≤40 MHz, gewobbelte Spannen >40 MHz
1 MHz bis 25 MHz (NF-Band)	-73 dBc
25 MHz – 3 GHz	-73 dBc
3 GHz bis 7,5 GHz (RSA507A)	-73 dBc

Störsignalverhalten bei Signal auf halber ZF¹

RSA503A, RSA507A

< 75 dBc, (Mittenfrequenz: 30 MHz bis 3 GHz, Ref = -30 dBm, Dämpf. = 10 dB, Auflösungsbandbreite = 10 Hz, Spanne = 10 kHz)

Signalfrequenz = 2310 MHz, HF-Eingangspegel = -30 dBm

RSA507A

< 77 dBc, (Mittenfrequenz 3 GHz bis 7,5 GHz, Ref = -30 dBm, Dämpf. = 10 dB, Auflösungsbandbreite = 10 Hz, Spanne = 10 kHz)

HF-Eingangspegel = -30 dBm

¹Dies ist ein Eingangssignal mit der halben Zwischenfrequenz.

Durchgriff des lokalen Oszillators auf den Eingangssteckverbinder, typisch

< -70 dBm, Vorverstärker ausgeschaltet.

< -90 dBm, Vorverstärker eingeschaltet.

Dämpfungsglied = 10 dB.

Erfassung

IF-Bandbreite

40 MHz.

AD-Wandler

14 Bit, 112 MS/s

Echtzeit-ZF-Erfassungsdaten

112 MS/s, 16-Bit-Ganzzahlabtastungen.

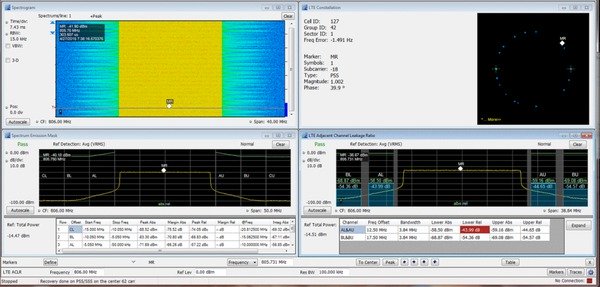

ACLR

Format

GPS/GLONASS/Beidou

GPS-Antenne, Stromversorgung

3 V, max. 100 mA

Maximale Zeit bis zur ersten Positionsbestimmung nach dem Einschalten

Die Synchronisierungszeit reicht von 2 Sekunden (Warmstart) bis 40 Sekunden (Kaltstart).

-130 dBm Eingangssignalleistung

Genauigkeit der horizontalen Position

GPS: 2,6 m

GLONASS: 2,6 m

Beidou: 10,2 m

GPS + GLONASS: 2,6 m

GPS + Beidou: 2,6 m

Testbedingungen: 24 Std., statisch, -130 dBm, volle Leistung

Mitlaufgenerator (Option 04)

Mitlaufgenerator (Option 04)

Frequenzbereich

9 kHz bis 3 GHz (RSA503)

9 kHz bis 7,5 GHz (RSA507)

Ablenkgeschwindigkeit

6700 MHz/s, 101 Punkte, 50 kHz Auflösungsbandbreite (11 mS pro Punkt)

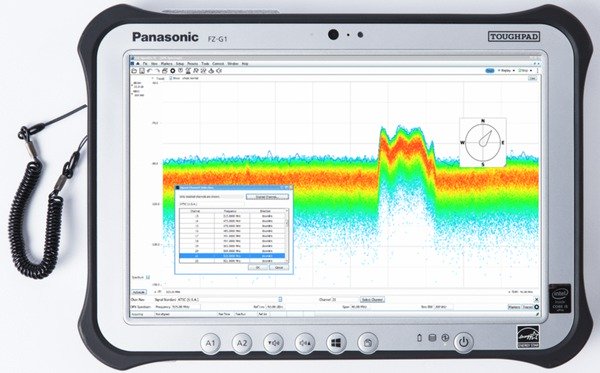

Gemessen mit einem Panasonic Toughpad FZ-G1, Prozessor Intel® Core™ i5-5300U, 2,3 GHz, 8 GB RAM, SSD 256 GB, Windows®7 Pro.

Frequenzauflösung

100 Hz

TG-Ausgangsanschluss

Typ N

Stehwellenverhältnis

< 1,8:1, 10 MHz bis 7,5 GHz, -20 dBm Ausgangspegel

Maximale Ausgangsleistung

-3 dBm

Einstellbereich des Ausgangsleistungspegels

40 dB

Schrittweite des Ausgangsleistungspegels

1 dB

Genauigkeit der Schrittweite des Ausgangsleistungspegels

±0,5 dB

Genauigkeit des Ausgangspegels

± 1,5 dB, 10 MHz bis 7,5 GHz, -20 dBm Ausgangspegel

Oberschwingungen

< -22 dBc

Nicht-harmonische Störungen

< -30 dBc, Störungen < 2 GHz von TG-Ausgangsfrequenz entfernt

< -25 dBc, Störungen ≥ 2 GHz von TG-Ausgangsfrequenz entfernt

Rückwärtsleistung ohne Herbeiführung von Beschädigungen

40 Vdc, +20 dBm HF

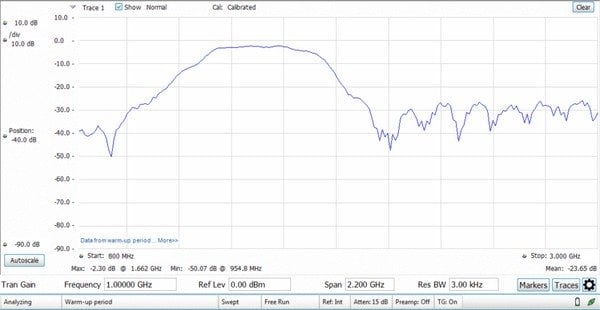

Fehler bei Messung der Übertragungsverstärkung

Verstärkung von +20 bis -40 dB: ±1 dB

Dynamikbereich der Messung der Übertragungsverstärkung

70 dB

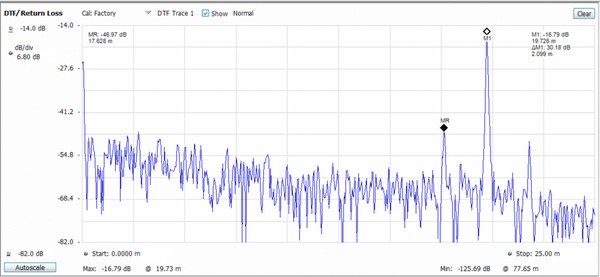

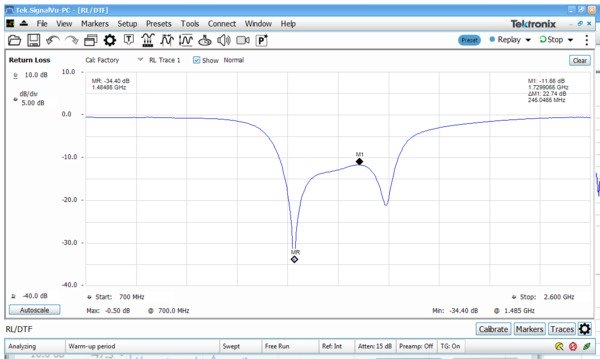

Messung von Rückflussdämpfung, Entfernung zum Fehler und Kabeldämpfung

Messung von Rückflussdämpfung, Entfernung zum Fehler und Kabeldämpfung

Messungen

Rückflussdämpfung, Kabeldämpfung, Entfernung zum Fehler

Frequenzbereich

10 MHz bis 3 GHz (RSA503A)

10 MHz bis 7,5 GHz (RSA507A)



Ablenkgeschwindigkeit¹

5 ms/Punkt, Messung der Rückflussdämpfung

5 ms/Punkt, Messung der Entfernung zum Fehler

5 ms/Punkt, Messung der Kabeldämpfung

Frequenzauflösung

500 Hz

Fehler bei der Messung der Rückflussdämpfung

Rückflussdämpfung von 0 bis 15 dB: ±0,5 dB

Rückflussdämpfung von 15 bis 25 dB: ±1,5 dB

Rückflussdämpfung von 25 bis 35 dB: ±4,0 dB

Fehler bei der Messung der Rückflussdämpfung bei 14 dB Rückflussdämpfung

±1,5 dB von 10 MHz bis 6,8 GHz

±3,0 dB von 6,8 GHz bis 7,5 GHz

±1,0 dB von 10 MHz bis 6,8 GHz

±2,5 dB von 6,8 GHz bis 7,5 GHz

Messbereich der Rückflussdämpfung

50 dB

Störunempfindlichkeit

Fehler bei der Messung der Rückflussdämpfung innerhalb der Spezifikationen bei folgenden Bedingungen:

+5 dBm Störsignalleistung innerhalb von 800 kHz vom Messpunkt

+5 dBm Störsignalleistung über 800 kHz vom Messpunkt entfernt

Bereich der Entfernung zum Fehler

1500 m oder 15 dB Möglichkeit der Einweg-Kabeldämpfung, benutzerdefiniert.

Die maximale Reichweite ist folgendermaßen abhängig vom Kabelverkürzungsfaktor und der Frequenzschrittweite:

Bei:

V_p= Kabelverkürzungsfaktor im Verhältnis zur Lichtgeschwindigkeit

c = Lichtgeschwindigkeit (m/s)

F_start= Wobbel-Startfrequenz (Hz)

F_stop= Wobbel-Stoppfrequenz (Hz)

N = Zahl der Ablenkungspunkte

Auflösung der Entfernung zum Fehler

0,03 m (RSA503A, RG-58 (Vp = 0,66)), benutzerdefinierbar 0,01 m (RSA507A, RG-58 (Vp = 0,66)), benutzerdefinierbar

Die minimale Auflösung ist folgendermaßen abhängig vom Kabelverkürzungsfaktor und der Frequenzschrittweite:

oder

¹Ablenkung an 201 Punkten, gemessen mit einem Panasonic Toughpad FZ-G1.

SignalVu-PC-Standardmessungen und -Leistungsumfang

Messungen inbegriffen.



SignalVu-PC/RSA507A – Wichtige technische Daten

Max. Bereich

40 MHz Echtzeit

9 kHz - 3 GHz gewobbelt (RSA503A)

9 kHz - 7,5 GHz gewobbelt (RSA507A)

Maximale Erfassungszeit

1,0 s

IQ-Mindestauflösung

17,9 ns (Erfassungsbandbreite = 40 MHz)

Abstimmtabellen

Tabellen mit einer Frequenzauswahl in Form auf auf Normen beruhenden Kanälen stehen für die folgenden Mobilfunknormen

zur Verfügung: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

Nicht lizenzierter Nahbereich: 802.11a/b/j/g/p/n/ac, Bluetooth

Schnurlostelefon: DECT, PHS

Ausstrahlung: AM, FM, ATSC, DVBT/H, NTSC

Mobilfunk, Pager und andere: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

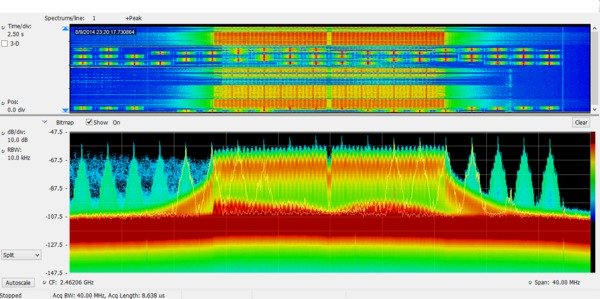

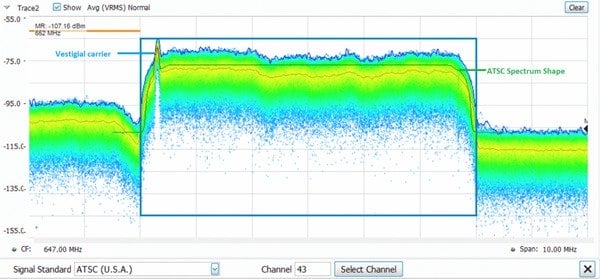

DPX-Spektrumanzeige

Spektrumverarbeitungsrate (RBW = auto, Trace-Länge 801)

≤10.000/s

DPX-Bitmap-Auflösung

201x801

Markerinformationen

Amplitude, Frequenz, Signaldichte

Mindestsignaldauer für eine Erkennungswahrscheinlichkeit von 100 %

100 μs

Bereich: 40 MHz, RBW = 300 kHz (Auto)

Aufgrund der nicht-deterministischen Ausführungszeit von Programmen unter dem Betriebssystem Microsoft Windows wird diese Spezifikation möglicherweise nicht erfüllt, wenn der Host-PC mit anderen Verarbeitungsaufgaben stark ausgelastet ist

Bereich (kontinuierliche Verarbeitung)

1 kHz bis 40 MHz

Bereich (gewobbelt)

Bis zum maximalen Frequenzbereich des Geräts

Verweildauer pro Schritt

50 ms bis 100 s

Trace-Verarbeitung

Farbabgestuftes Bitmap, +Peak, -Peak, Mittelwert

Trace-Länge

801, 2401, 4001, 10401

RBW-Bereich

1 kHz bis 4.99 MHz

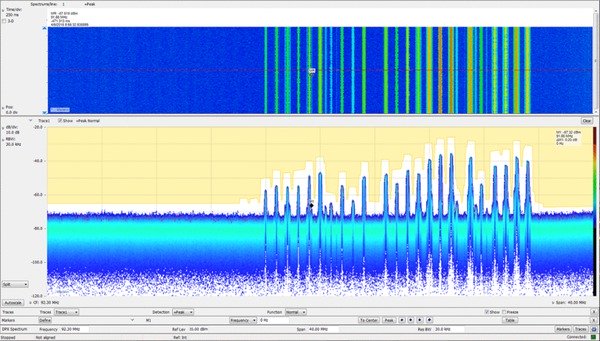

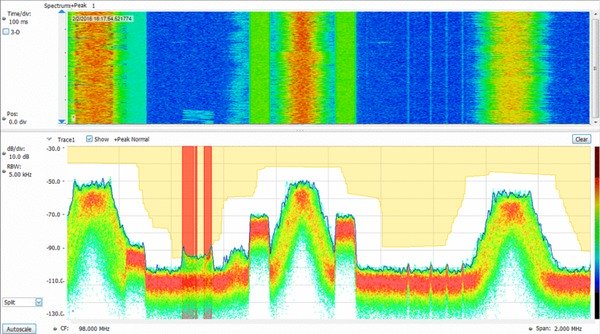

DPX-Spektrogrammanzeige

Trace-Erkennung

+Peak, -Peak, Mittelwert(V_eff)

Trace-Länge, Speichertiefe

801 (60.000 Traces)

2401 (20.000 Traces)

4001 (12.000 Traces)

Zeitauflösung pro Zeile

1 ms bis 6400 s, benutzerwählbar

Spektrumanzeige

Traces

Drei Traces + 1 Math-Trace + 1 Trace aus dem Spektrogramm für die Spektrumanzeige

Trace-Funktionen

Normal, Mittelwert (Veff), Max-Hold, Min-Hold, Mittelwert der Aufzeichungen

Detektor

Mittelwert (Veff), Mittelwert, CISPR-Peak, +Peak, -Peak, Abtastung

Spektrum-Trace-Länge

801, 2401, 4001, 8001,10401, 16001, 32001 und 64001 Punkte

RBW-Bereich

10 Hz bis 8 MHz

Analoge Modulationsanalyse (Standard)

Genauigkeit der AM-Demodulation, typisch

±2%

0-dBm-Eingang in der Mitte, Trägerfrequenz 1 GHz, 1 kHz/5 kHz Eingangsfrequenz/modulierte Frequenz, 10 % bis 60 % Modulationstiefe

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm, Dämpf. = Auto

Genauigkeit der FM-Demodulation, typisch

±1 % der Spanne

0-dBm-Eingang in der Mitte, Trägerfrequenz 1 GHz, 400 Hz/1 kHz Eingangsfrequenz/modulierte Frequenz

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm, Dämpf. = Auto

Genauigkeit der PM-Demodulation, typisch

±3 % der gemessenen Bandbreite

0-dBm-Eingang in der Mitte, Trägerfrequenz 1 GHz, 1 kHz/5 kHz Eingangsfrequenz/modulierte Frequenz

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm, Dämpf. = Auto

Spektrum-Ablenkgeschwindigkeiten und Auflösungsbandbreite

Ablenkgeschwindigkeit über die gesamte Spanne

5500 MHz/s (Auflösungsbandbreite = 1 MHz)

5300 MHz/s (Auflösungsbandbreite = 100 kHz)

3700 MHz/s (Auflösungsbandbreite = 10 kHz)

950 MHz/s (Auflösungsbandbreite = 1 kHz)

Gemessen mit einem Panasonic Toughpad FZ-G1, Prozessor Intel® Core™ i5-5300U, 2,3 GHz, 8 GB RAM, SSD 256 GB, Windows®7 Pro.

Die Spektrumanzeige ist lediglich eine Messung auf dem Bildschirm.

Funktions- und Leistungsumfang der Anwendung SignalVu-PC – Zusammenfassung

AM-/FM-/PM- und direkte Audio-Messung (SVAxx-SVPC)

Trägerfrequenzbereich (für Modulations- und Audio-Messungen)

(1/2 × Audio-Analyse-Bandbreite) bis maximale Eingangsfrequenz

Maximaler Audio-Frequenzbereich

10 MHz

FM-Messungen (Mod.index >0,1)

Trägerleistung, Trägerfrequenzfehler, Audio-Frequenz, Abweichung (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, gesamte harmonische Verzerrung, gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

AM-Messungen

Trägerleistung, Audio-Frequenz, Modulationstiefe (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, gesamte harmonische Verzerrung, gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

PM-Messungen

Trägerleistung, Trägerfrequenzfehler, Audio-Frequenz, Abweichung (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, gesamte harmonische Verzerrung, gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

Audiofilter

Tiefpass (kHz): 0,3, 3, 15, 30, 80, 300 und benutzerdefiniert bis zur 0,9-fachen Audio-Bandbreite

Hochpass (Hz): 20, 50, 300, 400 und benutzerdefiniert bis zur 0,9-fachen Audio-Bandbreite

Standard: CCITT, C-Message

Deemphase (μs): 25, 50, 75, 750 und benutzerdefiniert

Datei: vom Benutzer bereitgestellte TXT- oder CSV-Datei mit Amplitude/Frequenz-Paaren. Maximal 1000 Paare

Leistungsmerkmale, typisch	Bedingungen: Sofern nicht anderes angegeben ist, gelten die Leistungsangaben für: Modulationsrate = 5 kHz AM-Tiefe: 50 % PM-Abweichung 0,628 Radian
	FM	AM	PM	Bedingungen
Genauigkeit der Trägerleistung	Siehe unter Amplitudengenauigkeit des Messgerätes
Genauigkeit der Trägerfrequenz	± 0,5 Hz + (Senderfrequenz × Ref.-Frequ.-Fehler)	Siehe unter Frequenzgenauigkeit des Messgerätes	± 0,2 Hz + (Senderfrequenz × Ref.-Frequ.-Fehler)	FM-Abweichung: 5 kHz / 100 kHz
Genauigkeit der Modulationstiefe	n. v.	± 0,2 % +(0,01-facher Messwert)	n. v.	Rate: 5 kHz Tiefe: 50 %
Abweichungsgenauigkeit	± (1 % × (Rate + Abweichung) + 50 Hz)	n. v.	±100 % * (0,01 + (gemessene Rate/1 MHz))	FM-Abweichung: 100 kHz
Genauigkeit der Rate	±0,2 Hz	±0,2 Hz	±0,2 Hz	FM-Abweichung: 5 kHz / 100 kHz
Rest-Oberwellenanteil	0,10 %	0,16 %	0,1 %	FM-Abweichung: 5 kHz / 100 kHz Rate: 1 kHz
Rest-SINAD	43 dB	56 dB	40 dB	FM-Abweichung 5 kHz FM-Abweichung 100 kHz Rate: 1 kHz

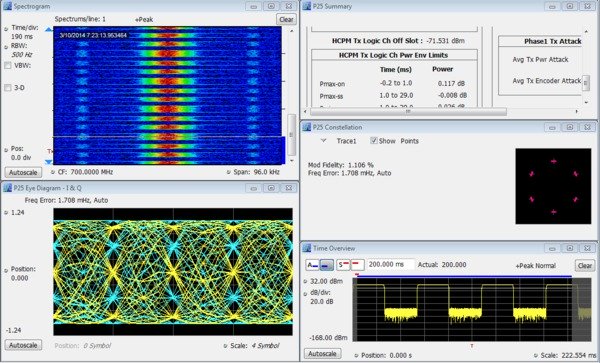

APCO-P25-Messanwendung (SV26xx-SVPC)

Messungen

HF-Ausgangsleistung, Genauigkeit der Betriebsfrequenz, Emissionsspektrum der Modulation, unerwünschte Emissionsstörung, Nachbarkanalleistung, Frequenzabweichung, Modulationstreue, Frequenzfehler, Augendiagramm, Symboltabelle, Genauigkeit der Symbolrate, Senderleistung und Einschwingzeit des Encoders, Senderdurchsatzverzögerung, Frequenzabweichung über die Zeit, Leistung über die Zeit, Transienten-Frequenzverhalten, HCPM Sender - Spitzenwert logischer Kanal ACPR, HCPM Sender - Off-Slot-Leistung logischer Kanal, HCPM Sender - Leistungshüllkurve logischer Kanal, HCPM Sender - Zeitabgleich logischer Kanal, kreuzkorrelierte Marker

Modulationstreue, typischer

C4FM ≤ 1,0 %

HCPM ≤ 0,5 %

HDQPSK ≤ 0,25 %

Der Eingangssignalpegel ist unter dem Gesichtspunkt der besten Modulationsgenauigkeit optimiert.

Bluetooth-Messungsanwendung (SV27xx-SVPC)

Unterstützte Standards

Basic Rate, Bluetooth Low Energy, Enhanced Data Rate - Revision 4.1.1

Pakettypen: DH1, DH3, DH5 (BR), Referenz (LE)

Messungen

Spitzenleistung, mittlere Leistung, Nachbarkanalleistung oder In-Band-Emissionsmaske, -20-dB-Bandbreite, Frequenzfehler, Modulationseigenschaften einschließlich ΔF1-Mittelwert (11110000), ΔF2-Mittelwert (10101010), ΔF2 > 115 kHz, ΔF2/ΔF1-Verhältnis, zeitabhängige Frequenzabweichung mit Informationen über die Messung auf Datenpaket- und Oktettebene, Trägerfrequenz f0, Frequenzoffset (Kopf- und Nutzdaten), max. Frequenzoffset, Frequenzdrift f₁-f₀, max. Driftrate f_n-f₀ und f_n-f_n-5, Mittenfrequenzoffset-Tabelle und Frequenzdrifttabelle, Tabelle mit farbcodierten Symbolen, Paketkopf-Decodierinformationen, Augendiagramm, Konstellationsdiagramm

Ausgangsleistung (BR und LE), typischer Mittelwert

Unterstützte Messungen: mittlere Leistung, Spitzenleistung

Pegelunsicherheit: siehe Spezifikationen zu Amplitude und Flachheit

Messbereich: Signalpegel > –70 dBm

Modulationseigenschaften, typischer Mittelwert

Unterstützte Messungen: ΔF₁-Mitelwert, ΔF₂-Mittelwert, ΔF₂-Mittelwert/ΔF₁-Mittelwert, ΔF₂max% >= 115 kHz (BR), ΔF₂max% >= 115 kHz (LE)

Abweichungsbereich: ±280 kHz

Abweichungungenauigkeit (bei 0 dBm):

<2 kHz¹+ Frequenzungenauigkeit des Messgeräts (BR)

<3 kHz¹+ Frequenzungenauigkeit des Messgerätes (Low Energy)

Messbereich: Kanal-Nennfrequenz ±100 kHz

Anfängliche Toleranz der Trägerfrequenz (ICFT) (BR und LE), typischer Mittelwert

Messungenauigkeit (bei 0 dBm): <1 kHz²+ Frequenzungenauigkeit des Messgeräts

Messbereich: Kanal-Nennfrequenz ±100 kHz

Trägerfrequenzdrift (BR und LE), typischer Mittelwert

Unterstützte Messungen: max. Frequenzoffset, Drift f₁- f₀, max. Drift fn-f₀, max. Drift fn-f_n-5(BR und LE 50 μs)

Messungenauigkeit: <1 kHz + Frequenzungenauigkeit des Messgerätes

Messbereich: Kanal-Nennfrequenz ±100 kHz

In-Band-Emissionen (ACPR) (BR und LE)

Pegelunsicherheit: siehe Spezifikationen zu Amplitude und Flachheit

¹Bei Nennleistungspegel von 0 dBm

²Bei Nennleistungspegel von 0 dBm

Allgemeine digitale Modulationsanalyse (SVMxx-SVPC)

Modulationsformate

BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, π/2DBPSK, DQPSK, π/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK, SOQPSK, 16-APSK, 32-APSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM

Analysezeitraum

Bis zu 81.000 Abtastungen

Messfilter

Root-Raised-Cosine, Raised-Cosine, Gauß, Rechteck, IS-95 TX_MEA, IS-95 Base TXEQ_MEA, –

Referenzfilter

Gauß, Raised-Cosine, Rechteck, IS-95 REF, –

Filter-Dämpfungsfaktor

α：0,001 bis 1, in Schritten von 0,001

Messungen

Konstellation, Demod I&Q über die Zeit, Fehlervektorwert (EVM) über die Zeit, Augendiagramm, Frequenzabweichung über die Zeit, Größenfehler über die Zeit, Phasenfehler über die Zeit, Signalqualität, Symboltabelle, Trellis-Diagramm

Max. Symbolrate

240 M Symbole/s

Das modulierte Signal muss vollständig in der Erfassungsbandbreite enthalten sein.

Adaptiver Equalizer

Linearer, Decision-Directed-, Feed-Forward (FIR)-Equalizer mit Koeffizientenanpassung und einstellbarer Konvergenzrate. Unterstützte Modulationstypen: BPSK, QPSK, OQPSK, DQPSK, π/2DBPSK, π/4DQPSK, 8PSK, D8SPK, D16PSK, 16/32/64/128/256-QAM, 16/32-APSK

QPSK Residuale EVM (Mittenfrequenz = 2 GHz), typischer Mittelwert

0,6 % (100 kHz Symbolrate)

0,8 % (1 MHz Symbolrate)

0,8 % (10 MHz Symbolrate)

0,8 % (30 MHz Symbolrate)

400 Symbole Messlänge, 20 Mittelwerte, Normalisierungsreferenz = maximale Symbolgröße

256 QAM Residuale EVM (Mittenfrequenz = 2 GHz), typischer Mittelwert

0,6 % (10 MHz Symbolrate)

0,7 % (30 MHz Symbolrate)

400 Symbole Messlänge, 20 Mittelwerte, Normalisierungsreferenz = maximale Symbolgröße

LTE-Downlink-HF-Messungen (SV28xx-SVPC)

Unterstützter Standard

3GPP TS 36.141 Version 12.5

Unterstütztes Frame-Format

FDD und TDD

Unterstützte Messungen und Anzeigen

Nachbarkanalleistung (ACLR – Adjacent Channel Leakage Ratio), Spektrumemissionsmaske (SEM), Kanalleistung, belegte Bandbreite (OBW – Occupied Bandwidth), Leistungs-Zeit-Anzeige für Toff Senderleistung für TDD-Signale und LTE-Konstellationsdiagramm für primäres Synchronisierungssignal, sekundäres Synchronisierungssignal mit Cell-ID, Gruppen-ID, Sektor-ID und Frequenzfehler.

ACLR mit E-UTRA-Bändern (typisch, mit Rauschkorrektur)

1. Nachbarkanal, 60 dB (RSA507A)

2. Nachbarkanal, 62 dB (RSA507A)

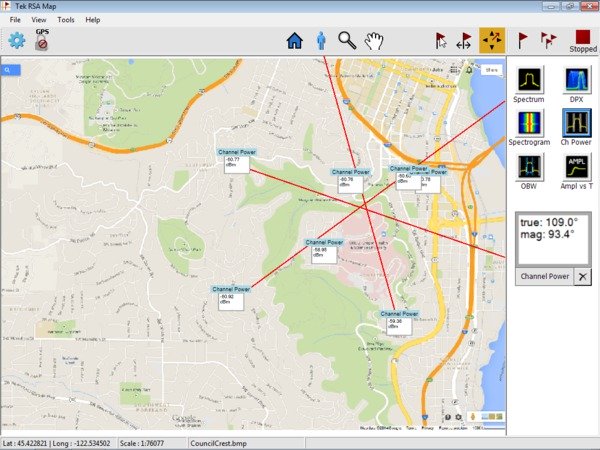

Kartierung (MAPxx-SVPC)

Unterstützte Kartentypen

Pitney Bowes MapInfo (*.mif), Bitmap (*.bmp), Open Street Maps (.osm)

Gespeicherte Messergebnisse

Dateien mit Messdaten (exportierte Ergebnisse)

Für die Messungen verwendete Kartendatei

KMZ-Datei von Google Earth

Abrufbare Ergebnisdateien (Trace- und Setup-Dateien)

MapInfo-kompatible MIF/MID-Dateien

Impulsmessungen (SVPxx-SVPC)

Messungen (nominal)

Pulse-Ogram™-Wasserfallanzeige mehrerer segmentierter Erfassungen, mit Amplitude-Zeit-Darstellung und jeweiligem Impulsspektrum. Impulsfrequenz, Deltafrequenz, Mittlere Betriebsleistung, Spitzenleistung, Mittlere übertragene Leistung, Impulsbreite, Anstiegszeit, Abfallzeit, Wiederholungsintervall (Sekunden), Wiederholungsintervall (Hz), Lastfaktor (%), Lastfaktor (Verhältnis), Welligkeit (dB), Welligkeit (%), Absacken (dB), Absacken (%), Überschwingen (dB), Überschwingen (%), Frequenzdifferenz zwischen Impuls und Referenzimpuls, Phasendifferenz zwischen Impuls und Referenzimpuls, Frequenzdifferenz zwischen Impulsen, Phasendifferenz zwischen Impulsen, Effektivfrequenzfehler, Maximaler Frequenzfehler, Effektivphasenfehler, Maximaler Phasenfehler, Frequenzabweichung, Phasenabweichung, Impulsantwort (dB), Impulsantwort (Zeit), Zeitmarke.

Mindestimpulsbreite zur Erkennung, typisch

150 ns

Mittlere Betriebsleistung bei 18 °C bis 28 °C, typisch

±0,4 dB + absolute Amplitudengenauigkeit

Impulse mit einer Breite von 300 ns und mehr: Tastverhältnisse von 0,5 bis 0,001 und ein S/R-Verhältnis ≥30 dB

Lastfaktor, typisch

±0,2 % des Ablesewerts

Bei Impulsen mit einer Breite von 450 ns oder höher, Tastverhältnisse von 0,5 bis 0,001 und ein S/N-Verhältnis ≥ 30 dB

Mittlere übertragene Leistung, typisch

±0,5 dB + absolute Amplitudengenauigkeit

Impulse mit einer Breite von 300 ns und mehr: Tastverhältnisse von 0,5 bis 0,001 und ein S/R-Verhältnis ≥30 dB

Peak-Impulsstärke, typisch

±1,2 dB + absolute Amplitudengenauigkeit

Impulse mit einer Breite von 300 ns und mehr: Tastverhältnisse von 0,5 bis 0,001 und ein S/R-Verhältnis ≥30 dB

Impulsbreite, typisch

±0,25 % des Ablesewerts

Bei Impulsen mit einer Breite von 450 ns oder höher, Tastverhältnisse von 0,5 bis 0,001 und ein S/N-Verhältnis ≥ 30 dB

WLAN-Messungen, 802.11a/b/g/j/p (SV23xx-SVPC)

Messgrößen

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

Residuale EVM - 802.11a/g/j /p (OFDM), 64-QAM, typisch

2,4 GHz, 20 MHz Bandbreite: -39 dB

5,8 GHz, 20 MHz Bandbreite: -38 dB

Der Eingangssignalpegel ist zur Erzielung bestmöglicher EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst.

Residuale EVM - 802.11b, CCK-11, typisch

2,4 GHz, 11 MBit/s: 1.3 %

Der Eingangssignalpegel ist für beste EVM optimiert, durchschnittlich 1.000 Chips, BT = 0,61

WLAN-Messungen 802.11n (SV24xx-SVPC)

Messgrößen

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

EVM-Leistung - 802.11n, 64-QAM, typisch

2,4 GHz, 40 MHz Bandbreite: -38 dB

5,8 GHz, 40 MHz Bandbreite: -38 dB

Der Eingangssignalpegel ist zur Erzielung bestmöglicher EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst.

WLAN-Messungen 802.11ac (SV25xx-SVPC)

Messgrößen

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

EVM-Leistung - 802.11ac, 256-QAM, typisch

5,8 GHz, 40 MHz Bandbreite: -38 dB

Der Eingangssignalpegel ist zur Erzielung bestmöglicher EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst.

Eingangs und Ausgangsanschlüsse

Eingänge, Ausgänge und Schnittstellen

HF-Eingang

Typ N, Buchse

Externer Eingang für Frequenzreferenz

BNC, Buchse

Trigger-/Sync-Eingang

BNC, Buchse

Mitlaufgeneratorquelle, Ausgang

Typ N, Buchse

GPS-Antenne

SMA, Buchse

USB-Geräteanschluss

USB 3.0 – Typ A

USB-Status-LED

LED, zweifarbig rot/grün

LED-Zustände:

Rot, kontinuierlich: USB-Stromversorgung angelegt oder Reset wird gerade ausgeführt

Grün, kontinuierlich: initialisiert, betriebsbereit

Grün, blinkend: Daten werden zum Host übertragen



Akku-Status-LED

LED, grün

LED-Zustände:

Grün, blinkend: externe Stromversorgung angeschlossen, Akku wird geladen

Aus – keine externe Stromversorgung angeschlossen oder Akku voll geladen

Installationsanforderungen

Maximale Verlustleistung (Volllast)

max. 15 W Der maximale Leitungsstrom beträgt 0,2 A bei einer 90-V-Leitung.

Stoßstrom

max. 2 A Spitzenwert, bei 25 °C für ≤ 5 Leitungszyklen, nachdem das Gerät mindestens 30 Sekunden lang ausgeschaltet wurde.

Kühlabstand

Unten, oben:

25,4 mm

Seitlich:

25,4 mm

Hinten: 25,4 mm

Externer Gleichstromeingang

Spannung

18 V

Spannungsbereichsgrenzen

Operation: +12,0 V bis +19,95 V

Akkuladevorgang: +17,5 V bis +19,95 V

Anschlussart

2,5mm, Stecker

Mittelleiter: positiv

Außenleiter: negativ

Netzadapterausgang

18 V ± 5 %, 5 A (max. 90 W)

Mittelleiter: positiv

Außenleiter: negativ

Akku

Nennspannung

14,4 V

Nennkapazität

6140 mAh

Akkutechnologie

Intelligenter Li-Ionen-Akku, kompatibel mit SMBus-Schnittstelle.

Akkulebensdauer

4 Stunden durchgängige Betriebszeit pro Akku

Akku-Betriebstemperatur

Betrieb (Entladung) ¹ -10 ℃ bis +45 ℃ ²

Ladebetrieb: 0 ℃ bis 45 ℃

Akkulebensdauer bei Lagerung

2 Jahre bei +20 °C (Nennwert)

Maximale Lagerdauer zwischen zwei Aufladevorgängen: 10 Monate bei 20 °C

¹Der Betrieb bei -10 °C macht es unter Umständen notwendig, das Gerät zunächst bei Raumtemperatur einzuschalten.

²Je nach Entladestrom und Wärmeabgabe kann die tatsächliche Betriebsdauer niedriger sein.

Physikalische Eigenschaften

Physikalische Eigenschaften

Breite

299,1 mm

Höhe

67,3 mm

Länge

271,3 mm

Nettogewicht

2.54 kg ohne Akku, 2,99 kg mit Akku

Umgebung und Sicherheit

Temperatur

Ohne eingelegten Akku

Betrieb: -10 °C bis +55 °C

Lagerung: -51 °C bis +71 °C

Mit eingelegtem Akku

Betrieb (Entladung)¹: -10 °C bis +45 °C²

Ladebetrieb: 0 ℃ bis 45 ℃

Luftfeuchtigkeit

Ohne eingelegten Akku

MIL-PRF-28800F, Klasse 2

Betrieb:

5 % bis 95 ±5 % rel. Feuchte bei Temperaturen zwischen +10 °C und 30 °C

5 % bis 75 ±5 % rel. Feuchte bei Temperaturen zwischen +30 °C und 40 °C

5 % bis 45 ±5 % rel. Feuchte bei Temperaturen zwischen +40 °C und +55 °C

Feuchte bei <10 °C ungeregelt, nicht kondensierend

Mit eingelegtem Akku

Betrieb:

5 % bis 95 % rel. Feuchte bei Temperaturen zwischen +10 °C und 30 °C

5 % bis 45 % rel. Feuchte bei Temperaturen zwischen +30 °C und 50 ℃

Feuchte bei <10 °C ungeregelt, nicht kondensierend

Höhe über NN

Betrieb

Bis 5000 m

Lagerung

Bis 15.240 m

Geben Sie hier eine kurze Beschreibung zum Nachschlagen ein (optional).

Schutzgrade

Spritzwassertest, Betrieb und Lagerung

Keine potenzielle Stoßgefahr nach einem Spritzwassertest im ausgeschalteten Zustand gemäß IEC529, Schutzgrad IP52.

Staubschutztest, Betrieb und Lagerung

Prüfverfahren gemäß IEC529, Schutzgrad IP52, Prüfbedingungen 13.4 und 13.5.

Salzeinwirkungsprüfung, Strukturbauteile

Norm MIL-STD-810, Verfahren 509.1, Ablauf 1

Dynamik

Schwingungen

Betrieb

Zufalls-Vibrationstest gemäß Tektronix-Klasse 2, bei 2,66 g eff: 5 bis 500 Hz, 3 Achsen bei 10 min/Achse

Lagerung

MIL-PRF-28800F, Klasse 2

0,030 g²/Hz, 10 bis 500 Hz, 30 Minuten pro Achse, 3 Achsen (insgesamt 90 Minuten)

Stoß

Betrieb

Prüfverfahren gemäß Militärnorm MIL-PRF-28800F 1-4

Lagerung

Übererfüllt die Anforderungen der Militärnorm MIL-PRF-28800F

Handhabung und Transport

Handhabung im Labor, Betrieb

MIL-PRF-28800F, Klasse 2

Falltest beim Transport, ausgeschalteter Zustand

MIL-PRF-28800F, Klasse 2

Freifalltest, ausgeschalteter Zustand

81,28 cm

Messung von Rückflussdämpfung, Entfernung zum Fehler und Kabeldämpfung

Messung von Rückflussdämpfung, Entfernung zum Fehler und Kabeldämpfung

Messungen

Rückflussdämpfung, Kabeldämpfung, Entfernung zum Fehler

Frequenzbereich

10 MHz bis 3 GHz (RSA503A)

10 MHz bis 7,5 GHz (RSA507A)



Ablenkgeschwindigkeit¹

5 ms/Punkt, Messung der Rückflussdämpfung

5 ms/Punkt, Messung der Entfernung zum Fehler

5 ms/Punkt, Messung der Kabeldämpfung

Frequenzauflösung

500 Hz

Fehler bei der Messung der Rückflussdämpfung

Rückflussdämpfung von 0 bis 15 dB: ±0,5 dB

Rückflussdämpfung von 15 bis 25 dB: ±1,5 dB

Rückflussdämpfung von 25 bis 35 dB: ±4,0 dB

Fehler bei der Messung der Rückflussdämpfung bei 14 dB Rückflussdämpfung

±1,5 dB von 10 MHz bis 6,8 GHz

±3,0 dB von 6,8 GHz bis 7,5 GHz

±1,0 dB von 10 MHz bis 6,8 GHz

±2,5 dB von 6,8 GHz bis 7,5 GHz

Messbereich der Rückflussdämpfung

50 dB

Störunempfindlichkeit

Fehler bei der Messung der Rückflussdämpfung innerhalb der Spezifikationen bei folgenden Bedingungen:

+5 dBm Störsignalleistung innerhalb von 800 kHz vom Messpunkt

+5 dBm Störsignalleistung über 800 kHz vom Messpunkt entfernt

Bereich der Entfernung zum Fehler

1500 m oder 15 dB Möglichkeit der Einweg-Kabeldämpfung, benutzerdefiniert.

Die maximale Reichweite ist folgendermaßen abhängig vom Kabelverkürzungsfaktor und der Frequenzschrittweite:

Bei:

V_p= Kabelverkürzungsfaktor im Verhältnis zur Lichtgeschwindigkeit

c = Lichtgeschwindigkeit (m/s)

F_start= Wobbel-Startfrequenz (Hz)

F_stop= Wobbel-Stoppfrequenz (Hz)

N = Zahl der Ablenkungspunkte

Auflösung der Entfernung zum Fehler

0,03 m (RSA503A, RG-58 (Vp = 0,66)), benutzerdefinierbar 0,01 m (RSA507A, RG-58 (Vp = 0,66)), benutzerdefinierbar

Die minimale Auflösung ist folgendermaßen abhängig vom Kabelverkürzungsfaktor und der Frequenzschrittweite:

oder

¹Ablenkung an 201 Punkten, gemessen mit einem Panasonic Toughpad FZ-G1.

Bestellinformationen

Modelle

Baureihe RSA500A

Baureihe RSA500A

USB-Echtzeit-Spektrumanalysator, 40 MHz Erfassungsbandbreite

Der RSA500 und der erfordern einen PC mit einem 64-Bit-Betriebssystem Windows 7, Windows 8/8.1 oder Windows 10. Für den Betrieb des RSA500 und des wird ein USB-3.0-Anschluss benötigt. Für die Installation von SignalVu-PC sind 8 GB RAM und 20 GB freier Speicherplatz erforderlich. Zur Erzielung der vollen Leistungsfähigkeit der Echtzeit-Funktionen des RSA500 und des wird ein Prozessor des Typs Intel Core i7 4. Generation benötigt. Prozessoren mit geringerer Leistungsfähigkeit können zwar verwendet werden, liefern aber eine geringere Echtzeit-Leistung. Zur Speicherung von Streaming-Daten muss der PC mit einem Laufwerk ausgestattet sein, das Speicherungsgeschwindigkeiten von 300 MB/s für Streaming-Daten ermöglicht.

Umfasst: USB-3.0-Kabel, (2 m), A-A-Verbindung, mit Verschraubung, Schultergurt, Tragetasche (mit Platz für das Gerät, den Tablet-Computer und Zubehör),Kurzanleitung (Druckexemplar), Steckverbinder-Schutzkappen, Li-Ionen-Akkupack WFM200BA, Anleitung (Druckexemplar) für Li-Ionen-Akkupack WFM200BA, Wechselstromnetzteil, Netzkabel(siehe Netzsteckeroptionen), USB-Speichergerät mit SignalVu-PC, API und Dokumentationsdateien.

Gegenstand	Beschreibung
RSA503A	USB-Echtzeit-Spektrumanalysator, 9 kHz bis 3,0 GHz, 40 MHz Erfassungsbandbreite
Option 04	Mitlaufgenerator, 10 MHz bis 3,0 GHz
Option CTRL-G1-B	Transportabler Controller, Stromversorgung für Brasilien, Verfügbarkeit siehe Länderliste
Option FZ-G1	Transportabler Controller, Stromversorgung für China, Verfügbarkeit siehe Länderliste
Option CTRL-G1-E	Transportabler Controller, Stromversorgung für Europa, Verfügbarkeit siehe Länderliste
Option CTRL-G1-I	Transportabler Controller, Stromversorgung für Indien, Verfügbarkeit siehe Länderliste
Option CTRL-G1-N	Transportabler Controller, Stromversorgung für Nordamerika, Verfügbarkeit siehe Länderliste
Option CTRL-G1-U	Transportabler Controller, Stromversorgung für Großbritannien, Verfügbarkeit siehe Länderliste
RSA507A	USB-Echtzeit-Spektrumanalysator, 9 kHz bis 7,5 GHz, 40 MHz Erfassungsbandbreite
Option 04	Mitlaufgenerator, 10 MHz bis 7,5 GHz
Option CTRL-G1-B	Transportabler Controller, Stromversorgung für Brasilien, Verfügbarkeit siehe Länderliste
Option FZ-G1	Transportabler Controller, Stromversorgung für China, Verfügbarkeit siehe Länderliste
Option CTRL-G1-E	Transportabler Controller, Stromversorgung für Europa, Verfügbarkeit siehe Länderliste
Option CTRL-G1-I	Transportabler Controller, Stromversorgung für Indien, Verfügbarkeit siehe Länderliste
Option CTRL-G1-N	Transportabler Controller, Stromversorgung für Nordamerika, Verfügbarkeit siehe Länderliste
Option CTRL-G1-U	Transportabler Controller, Stromversorgung für Großbritannien, Verfügbarkeit siehe Länderliste

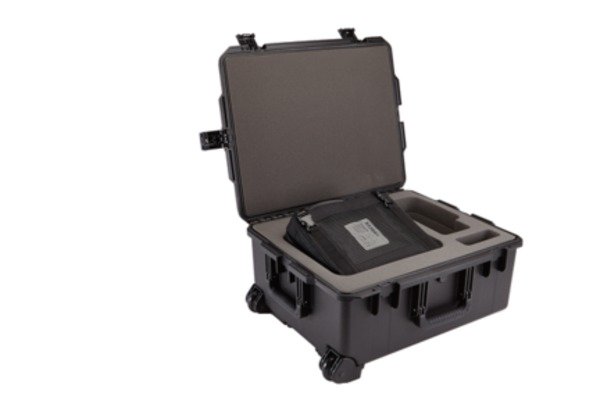

RSA500TRANSIT	Hartschalen-Transportkoffer, Echtzeit-Spektrumanalysator, Baureihe RSA500, mit Platz für Tablet-Computer und Zubehör

Optionen

Netzsteckeroptionen für RSA500A und

Opt. A0

Nordamerika (115 V, 60 Hz)

Opt. A1

Europa allgemein (220 V, 50 Hz)

Opt. A2

Großbritannien (240 V, 50 Hz)

Opt. A3

Australien (240 V, 50 Hz)

Opt. A4

Nordamerika (240 V, 50 Hz)

Opt. A5

Schweiz (220 V, 50 Hz)

Opt. A6

Japan (100 V, 50/60 Hz)

Opt. A10

China (50 Hz)

Opt. A11

Indien (50 Hz)

Opt. A12

Brasilien (60 Hz)

Opt. A99

Kein Netzkabel

Sprachoptionen für den RSA500

Opt. L0

Handbuch in Englisch

Opt. L1

Handbuch in Französisch

Opt. L2

Handbuch in Italienisch

Opt. L3

Handbuch in Deutsch

Opt. L4

Handbuch in Spanisch

Opt. L5

Handbuch in Japanisch

Opt. L6

Handbuch in Portugiesisch

Opt. L7

Handbuch in Chinesisch (vereinfacht)

Opt. L8

Handbuch in Chinesisch (traditionell)

Opt. L9

Handbuch in Koreanisch

Opt. L10

Handbuch in Russisch

Service-Optionen für RSA500A und¹

Opt. C3

3-Jahres-Kalibrierservice

Opt. C5

5-Jahres-Kalibrierservice

Opt. D1

Kalibrierungsdatenbericht

Opt. D3

Kalibrierungsdatenbericht für 3 Jahre (mit Opt. C3).

Opt. D5

Kalibrierungsdatenbericht für 5 Jahre (mit Opt. C5).

Opt. R5

Reparaturservice, 5 Jahre (einschließlich Garantie)

¹Bei Optionen mit Tablet-Computer nicht erhältlich.

Garantie

• Garantie bei der Baureihe RSA500: 3 Jahre.
• Tablet-Computer FZ-G1: 3 Jahre Garantie bei Business Class Support (durch Panasonic in Ihrer Region)

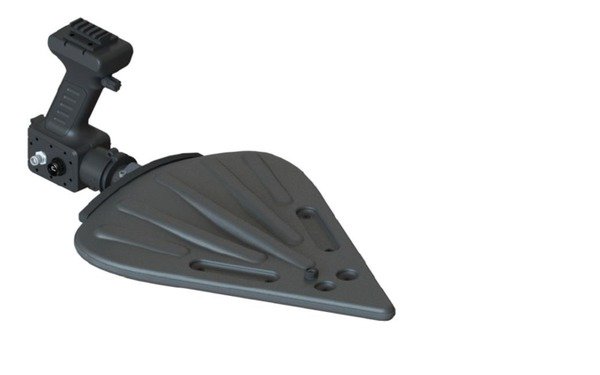

• Antenne Alaris DF-A0047: Ein Jahr Garantie durch Alaris in Südafrika. Service und Kalibrierung durch Alaris.

Tablet

Als eigenständiges Gerät bestellte Tablet-Computer

Bei Einzelbestellung des FZ-G1 ist das Gerät wie nachstehend aufgeführt bezeichnet. Wenn Sie den Controller als Option zum RSA500 bestellen möchten, finden Sie die nötigen Informationen in der Optionsliste zum RSA500. Der FZ-G1 ist bei Tektronix nicht in allen Regionen erhältlich, siehe hierzu die folgenden Bestellinformationen.

Artikel	Beschreibung	Regionale Verfügbarkeit
FZ-G1-N	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel.	Kanada, Kolumbien, Ecuador, Mexiko, Philippinen, Singapur, USA
FZ-G1F	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel	China
FZ-G1-I	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel	Indien
FZ-G1-E	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel.	Österreich, Baltische Staaten, Belgien, Bosnien, Bulgarien, Chile, Kroatien, Tschechische Republik, Dänemark, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Indonesien, Irland, Italien, Niederlande, Norwegen, Polen, Portugal, Rumänien, Slowakei, Slowenien, Südafrika, Spanien, Schweden, Thailand, Türkei
FZ-G1-U	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel.	Ägypten, Kenia, Malaysia, Großbritannien
FZ-G1-B	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel	Brasilien
FZ-G1-J	Controller für USB-Spektrumanalysatoren, Panasonic ToughPad FZ-G1. Lieferumfang: Tablet-Computer, Akku, Digitalisierstift und Halteband, Akkuladegerät mit Netzkabel	Japan

Zubehör für Panasonic FZ-G1

Artikel	Beschreibung
FZ-VZSU84U 1	Li-Ionen-Akku, Standardkapazität
FZ-VZSU88U1	Long-Life-Akku für Panasonic ToughPad FZ-G1
FZ-BNDLG1BATCHRG9	Ladegerät für einen Akku für FZ-G1. 1 Ladegerät und 1 Adapter
CF-LNDDC1209	Lind-Kfz-Adapter, 120 W, 12-32 Volt Eingangsspannung, für ToughPad und RSA500A

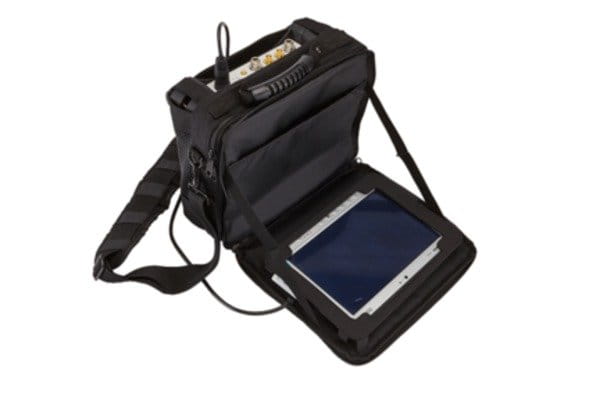

TBCG1AONL-P	Panasonic Toughmate, Tragetasche für FZ-G1
TBCG1XSTP-P	Infocase Toughmate, X-Strap für Panasonic FZ-G1

¹In China, Hongkong, Macau und in der Mongolei nicht erhältlich.

Lizenzen

Anwendungsspezifische SignalVu-PC-Module

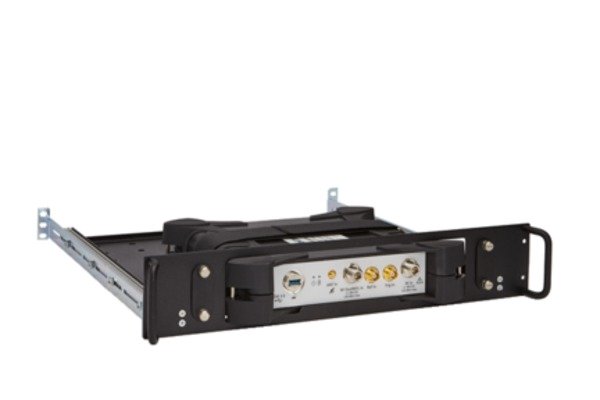

Empfohlenes Zubehör

Zubehör für den Mitlaufgenerator

Für den Mitlaufgenerator RSA500 ist eine Vielzahl von Kalibriersätzen und phasenstabilisierten Kabeln erhältlich, wenn das optionale Kabel und die Software für Antennenmessungen verwendet werden.

CALOSLNM

3-in-1-Kalibriersatz, offener Stromkreis, Kurzschluss, Last, Gleichstrom bis 6 GHz, Typ N (Stecker), 50 Ohm

CALOSLNF

3-in-1-Kalibriersatz, offener Stromkreis, Kurzschluss, Last, Gleichstrom bis 6 GHz, Typ N (Buchse), 50 Ohm

CALOSLNF

3-in-1-Kalibriersatz, offener Stromkreis, Kurzschluss, Last, Gleichstrom bis 6 GHz, 7/16 DIN (Stecker)

CALOSL716F

3-in-1-Kalibriersatz, offener Stromkreis, Kurzschluss, Last, Gleichstrom bis 6 GHz, 7/16 DIN (Buchse)

CALSOLT35F

4-in-1-Kalibriersatz, 3,5 mm (Buchse), offener Stromkreis, Kurzschluss, Last, Durchleitung, 13 GHz

CALSOLT35M

4-in-1-Kalibriersatz, 3,5 mm (Stecker), offener Stromkreis, Kurzschluss, Last, Durchleitung, 13 GHz

CALSOLTNF

4-in-1-Kalibriersatz, Typ N (Buchse), offener Stromkreis, Kurzschluss, Last, Durchleitung, 9 GHz

CALSOLTNM

4-in-1-Kalibriersatz, Typ N (Stecker), offener Stromkreis, Kurzschluss, Last, Durchleitung, 9 GHz

CALSOLT716F

4-in-1-Kalibriersatz, 7/16 (Buchse), offener Stromkreis, Kurzschluss, Last, Durchleitung, 6 GHz

CALSOLT716M

4-in-1-Kalibriersatz, 7/16 (Stecker), offener Stromkreis, Kurzschluss, Last, Durchleitung, 6 GHz

012-1745-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Buchse), 1,5 m

012-1746-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Stecker), 1,5 m

012-1747-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Buchse), 60 cm

012-1748-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Buchse), 1 m

012-1749-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Buchse), 1,5 m

012-1750-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Stecker), 1 m

012-1751-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Stecker), 1,5 m

012-1752-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf 7/16 (Stecker), 60 cm

012-1753-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Buchse), 60 cm

012-1754-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Buchse), 1 m

012-1755-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Buchse), 1,5 m

012-1756-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Stecker), 1 m

012-1757-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Stecker), 1,5 m

012-1758-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf DIN 9,5 (Stecker), 60 cm

012-1759-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Buchse), 1 m

012-1760-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Buchse), 1,5 m

012-1761-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Buchse), 60 cm

012-1762-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Stecker), 60 cm

012-1763-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Stecker), 1 m

012-1764-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf TNC (Stecker), 1,5 m

012-1765-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Buchse), 60 cm

012-1766-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Buchse), 1 m

012-1767-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Stecker), 1 m

012-1768-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ N (Stecker), 60 cm

012-1769-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Buchse), 60 cm

012-1770-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Buchse), 1 m

012-1771-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Buchse), 1,5 m

012-1772-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Stecker), 60 cm

012-1773-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Stecker), 1 m

012-1774-00

Kabel, robuste Ausführung, phasenstabil, Typ N (Stecker) auf Typ SMA (Stecker), 1,5 m
