Spektrumanalysator

Technische Daten

Die technischen Daten gelten innerhalb der folgenden Bedingungen:

• Verwenden Sie das Gerät in einer Umgebung, die den in diesen technischen Daten aufgeführten Angaben für Temperatur, Höhe und Luftfeuchtigkeit entspricht.
• Die Aufwärmphase beträgt 30 Minuten nach Anschluss an den PC und Starten der SignalVu-Software.

Frequenz

HF-Eingangsfrequenzbereich

9 kHz bis 6,2 GHz

Genauigkeit der Frequenzreferenz

Anfänglich

±3 ppm + Alterung (18 °C bis 28 °C Umgebungstemperatur, nach 20 Minuten Warmlaufzeit)

±25 ppm + Alterung (-10 °C bis 55 °C Umgebungstemperatur, nach 20 Minuten Warmlaufzeit), typisch

Alterung (typisch)

±3 ppm (1. Jahr), ±1 ppm/Jahr danach

Externer Eingang für Frequenzreferenz

Eingangsfrequenzbereich

10 MHz ±10 Hz

Eingangspegelbereich

-10 dBm bis +10 dBm Sinuskurve

Impedanz

50 Ω

Mittenfrequenzauflösung

Block-IQ-Abtastungen

1 Hz

Gestreamte ADC-Abtastungen

500 kHz

Amplitude

HF-Eingangsimpedanz

50 Ω

HF-Eingang VSWR (typisch)

≤ 1,8:1 (10 MHz bis 6200 MHz, Referenzpegel ≥ +10 dBm)

Maximaler HF-Eingangspegel ohne Schaden

Gleichspannung

±40 V_DC

Referenzpegel ≥ –10 dBm

+23 dBm (kontinuierlich oder Peak)

Referenzpegel < –10 dBm

+15 dBm (kontinuierlich oder Peak)

Maximaler HF-Eingangspegel für Betrieb

Der maximale Pegel am HF-Eingang, bei dem das Gerät den Messspezifikationen entspricht.

Mittenfrequenz < 22 MHz (Niederfrequenzpfad)

+15 dBm

Mittenfrequenz ≥22 MHz (HF-Pfad)

+20 dBm

Amplitudengenauigkeit bei allen Mittenfrequenzen

Mittenfrequenz	Garantiert (18 °C bis 28 °C)	Typisch (95 % Zuverlässigkeit) (18 °C bis 28 °C)	Typisch (-10 °C bis 55 °C)
9 kHz - < 3 GHz	±2,0 dB	±1,25 dB	±3,0 dB
≥ 3 GHz - 6,2 GHz	±2,75 dB	±2,0 dB	±3,0 dB



Referenzpegel +20 dBm bis -30 dBm, Abgleichausführung vor Tests.

Gilt für korrigierte IQ-Daten, bei Signal-Rausch-Verhältnissen > 40 dB.

Nach Lagerung bei maximaler Lagertemperatur kann sich die Genauigkeit um bis zu ±0,6 dB verschlechtern, dies wird aber innerhalb von 24 Stunden von selbst wieder behoben

Zwischenfrequenz und Erfassungssystem

IF-Bandbreite

40 MHz

ADC Abtastrate und Bitbreite

112 MS/s, 14 Bit

Echtzeit-IF-Erfassungsdaten (unkorrigiert)

112 MS/s, 16-Bit-Ganzzahl Echtzeit-Abtastungen

40 MHz BW, 28 ±0,25 MHz Digital IF, unkorrigiert. Korrigierte Werte werden in gespeicherten Dateien gespeichert

Block-Streaming-Daten mit einer durchschnittlichen Rate von 224 MB/s

Block-Basisband-Erfassungsdaten (korrigiert)

Maximale Erfassungszeit

1 Sekunde

Bandbreiten

≤ 40 /( 2^N) MHz, 0 Hz Digital IF, N ≥ 0

Abtastraten

≤ 56 / (2^N) MS/s, komplexe Abtastungen, 32-Bit-Gleitkomma, N ≥ 0

Kanalamplitudenabweichung

±1,0 dB, 18 ⁰C bis 28 ⁰C

±2,0 dB, -10 ⁰C bis 55 ⁰C, typisch

±3,0 dB, 22–24 MHz, -10 ⁰C bis 55 ⁰C, typisch

Referenzpegel +20 dBm bis -30 dBm, Abgleichausführung vor Test

Gilt für korrigierte IQ-Daten, bei Signal-Rausch-Verhältnissen > 40 dB



Trigger

Trigger/Sync-Eingang

Spannungsbereich

TTL, 0,0 V – 5,0 V

Triggerpegel, positive Schwellenwertspannung

min. 1,6 V; max. 2,1 V

Triggerpegel, negative Schwellenwertspannung

min. 1,0 V; max. 1,35 V

Impedanz

10 kΩ

IF-Leistungstrigger

Schwellenwertbereich

0 dB bis -50 dB ab Referenzpegel, bei einem Triggerpegel > 30 dB über dem Grundrauschen

Typ

Ansteigende oder abfallende Flanke

Trigger-Totzeit

≤100 μs

Rauschen und Verzerrung

Angezeigter mittlerer Rauschpegel (DANL)

Referenzpegel = -50 dBm, Eingang mit 50-Ω-Last abgeschlossen, Log.-Mittelwert-Detektion (10 Mittelwerte). Für SignalVu-PC-Spektrummessungen mit einem Span > 40 MHz kann ein NF- oder RF-Pfad im ersten Segment des Spektrum-Sweeps verwendet werden.

Mittenfrequenz	Frequenzbereich	DANL (dBm/Hz)	DANL (dBm/Hz), typisch
< 22 MHz (NF-Pfad)	100 kHz–42 MHz	-130	-133
≥ 22 MHz (RF-Pfad)	2–5 MHz	-145	-148
	> 5 MHz–1,0 GHz	-160	-163
	> 1,0–2,0 GHz	-158	-161
	> 2,0–4,0 GHz	-155	-158
	> 4,0–6,2 GHz	-150	-153

Phasenrauschen

Phasenrauschen, gemessen mit einem 1-GHz-Dauerstrichsignal bei 0 dBm

Die folgenden Tabelleneinträge beziehen sich auf die Einheiten dBc/Hz

	Mittenfrequenz
Offset	1 GHz	10 MHz (typisch)	1 GHz (typisch)	2,5 GHz (typisch)	6 GHz (typisch)
1 kHz	-85	-115	-89	-78	-70
10 kHz	-84	-122	-87	-84	-83
100 kHz	-90	-126	-92	-92	-94
1 MHz	-118	-127	-120	-114	-108

Störsignalverhalten

< -78 dBm (Referenzpegel ≤ -50 dBm, RF-Eingang mit Abschlusswiderstand von 50 Ω)

Oberwellen von 112 MHz im Bereich 1680–2688 MHz

LO-bezogene Störsignale in den Bereichen 3895–3945 MHz, 4780–4810 MHz und 4920–4950 MHz

Eingangbezogenes Störsignalverhalten (SFDR)

≤ -50 dBc, 18 ⁰C bis 28 ⁰C, bei aktivierter Auto-Einstellung und Signalstärken von 10 dB unter dem Referenzpegel von -30 dBm, Span ≤ 40 MHz

Eingangsfrequenzen ≤ 8 GHz

≤ -50 dBc, -10 ⁰C bis 55 ⁰C, typisch

Ausnahmen, typisch:

ZF-Durchlass: ≤ -45 dBc bei 1850–2700 MHz Mittenfrequenz

Image: ≤ -35 dBc bei 3700–3882 MHz Mittenfrequenz; ≤ -35 dBc bei 5400–5700 MHz Mittenfrequenz

RFx3LO: ≤ -45 dBc bei 4175–4225 MHz Mittenfrequenz

Eingangsfrequenzen 6,2–8,0 GHz, typisch

Image: ≤ -40 dBc bei 3882–4760 MHz Mittenfrequenz

RFx2LO: ≤ -25 dBc bei 4800–5150 MHz Mittenfrequenz

RFx3LO: ≤ -45 dBc bei 4175–4225 MHz Mittenfrequenz

Residual-FM

< 10 Hz_P-P (95 % Zuverlässigkeit)

^​IM-Verzerrung dritter Ordnung

Zwei Dauerstrich-Eingangssignale, 1 MHz Separierung, jeder Eingangssignalpegel 5 dB unter der Referenzpegeleinstellung am HF-Eingang

Referenzpegel bei -15 dBm deaktiviert Vorverstärker; Referenzpegel bei -30 dBm aktiviert Vorverstärker

Mittenfrequenz 2130 MHz

≤ -60 dBc bei Referenzpegel von -15 dBm, 18 °C bis 28 °C

≤ -60 dBc, bei Referenzpegel von -15 dBm, -10 °C bis 55 °C, typisch

40 MHz bis 6,2 GHz, typisch

< -58 dBc bei Referenzpegel = -10 dBm

< -50 dBc bei Referenzpegel = -50 dBm

^​Intercept-Punkt dritter Ordnung (TOI)

Mittenfrequenz 2130 MHz

≥ +10 dBm bei Referenzpegel von -15 dBm, 18 °C bis 28 °C

≥ +10 dBm, bei Referenzpegel von -15 dBm, -10 °C bis 55 °C, typisch

40 MHz bis 6,2 GHz, typisch

+14 dBm bei Referenzpegel von -10 dBm

-30 dBm bei Referenzpegel von -50 dBm

^​Verzerrung der 2. Oberwelle, typisch

< -55 dBc, 10 MHz bis 300 MHz, Referenzpegel = 0 dBm

< -60 dBc, 300 MHz bis 3,1 GHz, Referenzpegel = 0 dBm

< -50 dBc, 10 MHz bis 3,1 GHz, Referenzpegel = -40 dBm

Ausnahme: < -45 dBc im Bereich 1850 - 2330 MHz

^​Erfassung der zweiten Harmonischen (SHI)

+55 dBm, 10 MHz bis 300 MHz, Referenzpegel = 0 dBm

+60 dBm, 300 MHz bis 3,1 GHz, Referenzpegel = 0 dBm

+10 dBm, 10 MHz bis 3,1 GHz, Referenzpegel = -40 dBm

Ausnahme: < +5 dBm im Bereich 1850 - 2330 MHz

Durchführung lokaler Oszillator zu Eingangsanschluss

< -75 dBm bei Referenzpegel = -30 dBm

Audio-Ausgang

Audio-Ausgang (von SignalVu-PC oder der Programmierschnittstelle (API))

Arten

AM, FM

IF-Bandbreite

Fünf Optionen, 8 kHz – 200 kHz

Audio-Ausgangsfrequenzbereich

50 Hz – 10 kHz

PC-Audio-Ausgang

16 Bit bei 32 kS/s

Audio-Dateiformat

.wav-Format, 16 Bit, 32 kS/s

Überblick über die Basisleistungen von SignalVu-PC

Ausgewählte SignalVu-PC-Funktionen bei Verwendung mit dem RSA306. Weitere Informationen zu den Anwendungsfunktionen finden Sie im Datenblatt zu SignalVu-PC.

SignalVu-PC/RSA306 – Wichtige technische Daten

Max. Bereich

40 MHz Echtzeit

9 kHz - 6,2 GHz gewobbelt

Maximale Erfassungszeit

1,0 s

IQ-Mindestauflösung

17,9 ns (Erfassungsbandbreite = 40 MHz)

Spektrumanzeige

Traces

Drei Traces + 1 Math-Trace + 1 Trace aus dem Spektrogramm für die Spektrumanzeige

Trace-Funktionen

Normal, Mittelwert (Veff), Max-Hold, Min-Hold, Mittelwert der Aufzeichungen

Detektor

Mittelwert (Veff), Mittelwert, CISPR-Peak, +Peak, -Peak, Abtastung

Spektrum-Trace-Länge

801, 2401, 4001, 8001,10401, 16001, 32001 und 64001 Punkte

RBW-Bereich

10 Hz bis 10 MHz

DPX-Spektrumanzeige

Spektrumverarbeitungsrate (RBW = auto, Trace-Länge 801)

10.000/s

DPX-Bitmap-Auflösung

201x801

Markerinformationen

Amplitude, Frequenz, Signaldichte

Mindestsignaldauer für eine Erkennungswahrscheinlichkeit von 100 %

100 μs

Bereich: 40 MHz, RBW = Auto, Max Hold On

Aufgrund der nicht-deterministischen Ausführungszeit von Programmen unter dem Betriebssystem Microsoft Windows wird diese Spezifikation möglicherweise nicht erfüllt, wenn der Host-PC mit anderen Verarbeitungsaufgaben stark ausgelastet ist

Bereich (kontinuierliche Verarbeitung)

1 kHz bis 40 MHz

Bereich (gewobbelt)

Bis zum maximalen Frequenzbereich des Geräts

Verweildauer pro Schritt

50 ms bis 100 s

Trace-Verarbeitung

Farbabgestuftes Bitmap, +Peak, -Peak, Mittelwert

Trace-Länge

801, 2401, 4001, 10401

RBW-Bereich

1 kHz bis 10 MHz

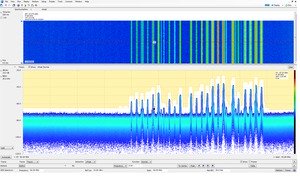

DPX-Spektrogrammanzeige

Trace-Erkennung

+Peak, -Peak, Mittelwert(V_eff)

Trace-Länge, Speichertiefe

801 (60.000 Traces)

2401 (20.000 Traces)

4001 (12.000 Traces)

Zeitauflösung pro Zeile

50 ms bis 6400 s, benutzerwählbar

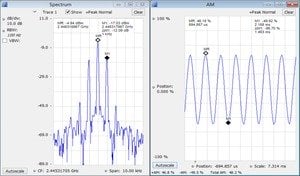

Analoge Modulationsanalyse (Standard)

Genauigkeit der AM-Demodulation, typisch

±2 %

0 dBm Eingang in der Mitte, Trägerfrequenz 1 GHz, 1 kHz/5 kHz Eingangsfrequenz/modulierte Frequenz, 10 % bis 60 % Modulationstiefe

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm

Genauigkeit der FM-Demodulation, typisch

±3 %

0 dBm Eingang in der Mitte, Trägerfrequenz 1 GHz, 400 Hz/1 kHz Eingangsfrequenz/modulierte Frequenz

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm

Genauigkeit der PM-Demodulation, typisch

±1 % der Messbandbreite

0 dBm Eingang in der Mitte, Trägerfrequenz 1 GHz, 1 kHz/5 kHz Eingangsfrequenz/modulierte Frequenz

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm

Optionen zu SignalVu-PC

AM/FM/PM- und Direct-Audio-Messung (Option SVA)

Trägerfrequenzbereich (für Modulations- und Audio-Messungen)

(1/2 × Audio-Analyse-Bandbreite) bis maximale Eingangsfrequenz

Maximaler Audio-Frequenzbereich

10 MHz

FM-Messungen (Mod.index >0,1)

Trägerleistung, Trägerfrequenzfehler, Audio-Frequenz, Abweichung (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, Gesamte harmonische Verzerrung, Gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

AM-Messungen

Trägerleistung, Audio-Frequenz, Modulationstiefe (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, Gesamte harmonische Verzerrung, Gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

PM-Messungen

Trägerleistung, Trägerfrequenzfehler, Audio-Frequenz, Abweichung (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, Gesamte harmonische Verzerrung, Gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

Direct-Audio-Messungen

Signalleistung, Audio-Frequenz (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, Gesamte harmonische Verzerrung, Gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

Audio-Filter

Tiefpass: 0,3, 3, 15, 30, 80, 300 und Benutzereingabe bis 0,9 × Audio-Bandbreite

Hochpass: 20, 50, 300, 400 und Benutzereingabe bis 0,9 × Audio-Bandbreite

Standard: CCITT, C-Message

De-Emphasis (μs): 25, 50, 75, 750 und Benutzereingabe

Datei: Vom Benutzer bereitgestellte TXT- oder CSV-Datei mit Amplitude/Frequenz-Paaren. Maximal 1000 Paare

Leistungsmerkmale, typische	Bedingungen: Sofern nicht anderes angegeben ist, gelten die Leistungsangaben für: Modulationsrate = 5 kHz AM-Tiefe: 50 % PM-Abweichung 0,628 Radian
	FM	AM	PM	Bedingungen
Genauigkeit der Trägerleistung	Siehe die Amplitudengenauigkeit des Messgerätes
Genauigkeit der Trägerfrequenz	± 7 Hz + (Senderfrequenz × Ref.-Frequ.-Fehler)	Siehe die Frequenzgenauigkeit des Messgerätes	± 2 Hz + (Senderfrequenz × Ref.-Frequ.-Fehler)	FM-Abweichung: 5 kHz / 100 kHz
Genauigkeit der Modulationstiefe	n. z.	± 0,5 %	n. z.	Rate: 5 kHz Tiefe: 50 %
Abweichungsgenauigkeit:	± (2 % × (Rate + Abweichung))	n. z.	± 3 %	FM-Abweichung: 100 kHz
Genauigkeit der Rate	±0,2 Hz	±0,2 Hz	±0,2 Hz	FM-Abweichung: 5 kHz / 100 kHz
Rest-Oberwellenanteil	0,5 %	0,5 %	n. z.	FM-Abweichung: 5 kHz / 100 kHz Rate: 1 kHz
Rest-SINAD	49 dB 40 dB	56 dB	42 dB	FM-Abweichung 5 kHz FM-Abweichung 100 kHz Rate: 1 kHz

Impulsmessungen (Option SVP)

Messungen (nominal)

Mittlere Betriebsleistung, Spitzenleistung, Mittlere übertragene Leistung, Impulsbreite, Anstiegszeit, Abfallzeit, Wiederholungsintervall (Sekunden), Wiederholungsintervall (Hz), Lastfaktor (%), Lastfaktor (Verhältnis), Restwelligkeit, Drift, Frequenzdifferenz zwischen Impulsen, Phasendifferenz zwischen Impulsen, Effektivfrequenzfehler, Maximaler Frequenzfehler, Effektivphasenfehler, Maximaler Phasenfehler, Frequenzabweichung, Phasenabweichung, Zeitmarke, Frequenzdifferenz, Impulsantwort, Überschwingen

Mindestimpulsbreite zur Erkennung

150 ns

Mittlere Betriebsleistung bei 18 °C bis 28 °C, typisch

±1,0 dB + absolute Amplitudengenauigkeit

Bei Impulsen mit einer Breite von 300 ns oder höher, Tastverhältnisse von 0,5 bis 0,001 und ein S/N-Verhältnis ≥ 30 dB

Lastfaktor, typisch

±0,2 % des Ablesewerts

Bei Impulsen mit einer Breite von 450 ns oder höher, Tastverhältnisse von 0,5 bis 0,001 und ein S/N-Verhältnis ≥ 30 dB

Mittlere übertragene Leistung, typisch

±1,0 dB + absolute Amplitudengenauigkeit

Bei Impulsen mit einer Breite von 300 ns oder höher, Tastverhältnisse von 0,5 bis 0,001 und ein S/N-Verhältnis ≥ 30 dB

Peak-Impulsstärke, typisch

±1,5 dB + absolute Amplitudengenauigkeit

Bei Impulsen mit einer Breite von 300 ns oder höher, Tastverhältnisse von 0,5 bis 0,001 und ein S/N-Verhältnis ≥ 30 dB

Impulsbreite, typisch

±0,25 % des Ablesewerts

Bei Impulsen mit einer Breite von 450 ns oder höher, Tastverhältnisse von 0,5 bis 0,001 und ein S/N-Verhältnis ≥ 30 dB

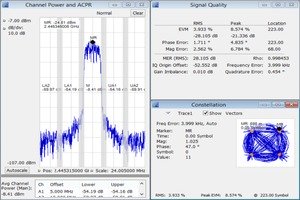

Allgemeine digitale Modulationsanalyse (Option SVM)

Modulationsformate

BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, PI/2DBPSK, DQPSK, PI/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK, SOQPSK, 16-APSK, 32-APSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM

Analysezeitraum

Bis zu 81.000 Abtastungen

Messfilter

Root-Raised-Cosine, Raised-Cosinus, Gauss, Rechteck, IS-95 TX_MEA, IS-95 Base TXEQ_MEA, –

Referenzfilter

Gauss, Raised-Cosinus, Rechteck, IS-95 REF, –

Filter-Dämpfungsfaktor

α：0,001 bis 1, in Schritten von 0,001

Messgrößen

Konstellation, Demod I&Q vs. Zeit, Error-Vector-Magnitude (EVM) vs. Zeit, Augendiagramm, Frequenzabweichung vs. Zeit, Größenfehler vs. Zeit, Phasenfehler vs. Zeit, Signalqualität, Symboltabelle, Trellis-Diagramm

Symbolratenbereich

1 k Symbole/s bis 40 M Symbole/s

Das modulierte Signal muss vollständig in der Erfassungsbandbreite enthalten sein

Adaptiver Equalizer

Linearer, Decision-Directed-, Feed-Forward (FIR)-Equalizer mit Koeffizientenanpassung und einstellbarer Konvergenzrate. Unterstützt die Modulationstypen BPSK, QPSK, OQPSK, π/2-DBPSK, π/4-DQPSK, 8-PSK, 8-DSPK, 16-DPSK, 16/32/64/128/256-QAM,16/32-APSK

QPSK Residuale EVM (Mittenfrequenz = 2 GHz), typisch

1,1 % (100 kHz Symbolrate)

1,1 % (1 MHz Symbolrate)

1,2 % (10 MHz Symbolrate)

2,5 % (30 MHz Symbolrate)

400 Symbole Messlänge, 20 Mittelwerte, Normalisierungsreferenz = maximale Symbolgröße

256 QAM Residuale EVM (Mittenfrequenz = 2 GHz), typisch

0,8 % (10 MHz Symbolrate)

1,5 % (30 MHz Symbolrate)

400 Symbole Messlänge, 20 Mittelwerte, Normalisierungsreferenz = maximale Symbolgröße

WLAN-Messungen, 802.11a/b/g/j/p (Option SV23)

Messgrößen

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

Residuale EVM - 802.11a/g/j /p (OFDM), 64-QAM, typisch

2,4 GHz, 20 MHz Bandbreite: -38 dB

5,8 GHz, 20 MHz Bandbreite: -38 dB

Der Eingangssignalpegel ist für beste EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst

Residuale EVM - 802.11b, CCK-11, typisch

2,4 GHz, 11 MBit/s: 2,0 %

Der Eingangssignalpegel ist für beste EVM optimiert, durchschnittlich 1.000 Chips, BT = 0,61

WLAN-Messungen 802.11n (Option SV24)

Messgrößen

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

EVM-Leistung - 802.11n, 64-QAM, typisch

2,4 GHz, 40 MHz Bandbreite: -35 dB

5,8 GHz, 40 MHz Bandbreite: -35 dB

Der Eingangssignalpegel ist für beste EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst

WLAN-Messungen 802.11ac (Option SV25)

Messgrößen

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

EVM-Leistung - 802.11ac, 256-QAM, typisch

5,8 GHz, 40 MHz Bandbreite: -35 dB

Der Eingangssignalpegel ist für beste EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst

APCO-P25-Messungen (Option SV26)

Messgrößen

HF-Ausgangsleistung, Genauigkeit der Betriebsfrequenz, Emissionsspektrum der Modulation, unerwünschte Emissionsstörung, Nachbarkanalleistung, Frequenzabweichung, Modulationstreue, Frequenzfehler, Augendiagramm, Symboltabelle, Genauigkeit der Symbolrate, Senderleistung und Einschwingzeit des Encoders, Senderdurchsatzverzögerung, Frequenzabweichung vs. Zeit, Leistung vs. Zeit, Transienten-Frequenzverhalten, HCPM Sender - Spitzenwert logischer Kanal ACPR, HCPM Sender - Off-Slot-Leistung logischer Kanal, HCPM Sender - Leistungshüllkurve logischer Kanal, HCPM Sender - Zeitabgleich logischer Kanal, kreuzkorrelierte Marker

Modulationstreue, typisch

C4FM = 1,3 %

HCPM = 0,8 %

HDQPSK = 2,5 %

Eingangssignalpegel ist für beste Modulationstreue optimiert.

Bluetooth-messungen (Option SV27)

Modulationsformate

Basic Rate, Bluetooth Low Energy, Enhanced Data Rate - Revision 4.1.1



Messgrößen

Spitzenleistung, mittlere Leistung, Nachbarkanalleistung oder In-Band-Emissionsmaske, -20-dB-Bandbreite, Frequenzfehler, Modulationseigenschaften einschließlich ΔF1-Mittelwert (11110000), ΔF2-Mittelwert (10101010), ΔF2 > 115 kHz, ΔF2/ΔF1-Verhältnis, zeitabhängige Frequenzabweichung mit Informationen über die Messung auf Datenpaket- und Oktettebene, Trägerfrequenz f0, Frequenzoffset (Kopf und Nutzdaten), max. Frequenzoffset, Frequenzdrift f₁-f₀, max. Driftrate f_n-f₀ and f_n-f_n-5, Mittenfrequenzoffset-Tabelle und Frequenzdrifttabelle, Tabelle mit farbkodierten Symbolen, Paketkopf-Decodierinformationen, Augendiagramm, Konstellationsdiagramm



Ausgangsleistung, In-Band-Emissionen und ACP

Pegelungenauigkeit: Siehe die Angaben zu Amplitude und Flachheit.

Messbereich: Signalpegel > -70 dBm



Modulationseigenschaften

Abweichungsbereich: ±280 kHz

Abweichungungenauigkeit (bei 0 dBm)

2 kHz + Frequenzungenauigkeit des Messgerätes (Basic Rate)

3 kHz + Frequenzungenauigkeit des Messgerätes (Low Energy)

Messbereich: Kanal-Nennfrequenz ±100 kHz



Anfängliche Toleranz der Trägerfrequenz (ICFT)

Messungenauigkeit (bei 0 dBm): <1 kHz + Frequenzungenauigkeit des Messgerätes

Messbereich: Kanal-Nennfrequenz ±100 kHz



Trägerfrequenzdrift

Messungenauigkeit: <2 kHz + Frequenzungenauigkeit des Messgerätes

Messbereich: Kanal-Nennfrequenz ±100 kHz

LTE-Downlink-HF-Messungen (Opt. SV28)

Unterstützter Standard

3GPP TS 36.141 Version 12.5

Unterstütztes Frame-Format

FDD und TDD

Unterstützte Messungen und Anzeigen

Nachbarkanalleistung (ACLR – Adjacent Channel Leakage Ratio), Spektrumemissionsmaske (SEM), Kanalleistung, belegte Bandbreite (OBW – Occupied Bandwidth), Leistungs-vs.-Zeitanzeige für Toff Senderleistung für TDD-Signale und LTE-Konstellationsdiagramm für primäres Synchronisierungssignal, sekundäres Synchronisierungssignal mit Cell-ID, Gruppen-ID, Sektor-ID und Frequenzfehler.

ACLR mit E-UTRA-Bändern (nominal mit Rauschkorrektur)

1. Nachbarkanal, 65 dB (RSA306)

2. Nachbarkanal, 66 dB (RSA306)

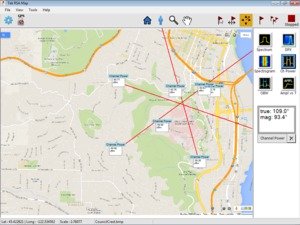

Mapping und Signalstärke (Option MAP)

Unterstützte Kartentypen

Pitney Bowes MapInfo (*.mif), Bitmap (*.bmp)

Gespeicherte Messergebnisse

Dateien mit Messdaten (exportierte Ergebnisse)

Für die Messungen verwendete Kartendatei

KMZ-Datei von Google Earth

Abrufbare Ergebnisdateien (Trace- und Setup-Dateien)

MapInfo-kompatible MIF/MID-Dateien

RF-Signalstärke

Signalstärkeanzeige

Auf der rechten Seite der Anzeige

Messbandbreite

Bis zu 40 MHz, abhängig von der Span- und RBW-Einstellung

Tontyp

Variable hörbare Frequenz auf Grundlage der empfangenen Signalstärke

Wiedergabe aufgezeichneter Signale (Option SV56)

Typ der Wiedergabedatei

R3F, aufgezeichnet mit RSA306

Bandbreite der aufgezeichneten Datei

40 MHz

Bedienelemente für Dateiwiedergabe

Allgemein: Wiedergabe, Stopp, Wiedergabe beenden

Position: Anfangs-/Endpunkte für Wiedergabe einstellbar von 0 % bis 100 %

Überspringen: Definition des zu überspringenden Bereichs von 73 µs bis 99 % der Dateigröße

Live-Geschwindigkeit: Wiedergabe in 1:1-Geschwindigkeit der Aufzeichnungszeit

Schleifensteuerung: Einmalige Wiedergabe oder Wiedergabe in Endlosschleife

Speicheranforderungen

Zum Aufzeichnen von Signalen muss der Speicher eine Schreibgeschwindigkeit von 300 MB/Sek. bieten und zum Wiedergeben aufgezeichneter Dateien in Live-Geschwindigkeit eine Lesegeschwindigkeit von 300 MB/Sek.

Eingänge, Ausgänge, Schnittstellen, Stromverbrauch

HF-Eingang

Typ N, Buchse

Externer Eingang für Frequenzreferenz

SMA, Buchse

Trigger/Sync-Eingang

SMA, Buchse

Statusanzeige

LED, zweifarbig rot/grün

USB-Geräteanschluss

USB 3.0 - Mikro-B

Leistungsaufnahme

USB3.0 SuperSpeed Anforderungen: 5,0 V, ≤ 900 mA (nominal)

Physikalische Eigenschaften

Abmessungen

Höhe

30,5 mm

Breite

190,5 mm

Tiefe

127 mm

Gewicht

0,59 kg

Gesetzliche Bestimmungen

Sicherheit

UL61010-1, CAN/CSA-22.2 No.61010-1, EN61010-1, IEC61010-1

Regionale Zertifizierungen

Europa: EN61326

Australien/Neuseeland: AS/NZS 2064

EMV-Emissionen

EN61000-3-2, EN61000-3-3, EN61326-2-1

EMV-Störfestigkeit

EN61326–1/2, IEC61000-4-2/3/4/5/6/8/11

Umgebungsdaten

Temperatur

Betrieb

-10 °C bis +55 °C

Lagerung

-51 °C bis +71 °C

Luftfeuchtigkeit (bei Betrieb)

5 % bis 75 % ±5 % relative Luftfeuchtigkeit (RH) von +30 °C bis +40 °C

5 % bis 45 % RH über +40 °C bis +55 °C

Höhe über NN

Betrieb

Bis zu 9.144 m

Lagerung

15.240 m

Dynamik

Mechanische Stöße, Betrieb

Mechanische Stöße, Halbsinus, 30 g Spitzenamplitude, 11 μs Dauer, drei Stöße in jede Richtung jeder Achse (insgesamt 18)

Erschütterungen, Lagerung

0,030 g²/Hz, 10 - 500 Hz, 30 Minuten pro Achse, drei Achsen (insgesamt 90 Minuten)

Handhabung und Transport

Handhabung im Labor, Betrieb

Betrieb gemäß MIL-PRF-28800F Klasse 2: Kantenfallprüfung an geeigneten Kanten auf entsprechenden Seiten des Geräts

Fallprüfung bei Transport, außer Betrieb

Gemäß MIL-PRF-28800F Klasse 2, außer Bertrieb: Falltests an sechs Flächen und vier Ecken des Geräts, aus einer Höhe von 30 cm bei insgesamt 10 Aufprallereignissen

Bestellinformationen

Modelle

RSA306

Echtzeit-Spektrumanalysator auf USB-Basis, 9 kHz - 6,2 GHz, 40  MHz Erfassungsbandbreite.

Für den RSA306 ist ein PC mit Windows 7 oder Windows 8/8.1, 64-Bit-Betriebssystem, erforderlich. Ein USB 3.0-Anschluss wird für den Betrieb des RSA306 benötigt. Für die Installation von SignalVu-PC sind 8 GB RAM und 20  GB freier Speicherplatz erforderlich. Für die volle Leistungsfähigkeit der Echtzeit-Funktionen des RSA306 ist ein Intel Prozessor Core i7 der 4. Generation erforderlich. Die Verwendung eines weniger leistungsstarken Prozessors ist möglich, jedoch bei eingeschränkter Leistungsfähigkeit der Echtzeit-Funktionen.

Für das Speichern von Streaming-Daten muss der PC über ein Laufwerk verfügen, das Speicherraten von 300 MB/s streamen kann.

Standardzubehör

174-6796-xx

USB-3.0 Sicherheitskabel (1 m)

063-4543-xx

SignalVu-PC-Software, Dokumentation, USB-Speicher

071-3323-xx

Gedrucktes Sicherheits-/Installationshandbuch (Englisch)

Garantie

Garantie

1 Jahr

SignalVu-PC – anwendungsspezifische Optionen

SignalVu-PC-SVE erfordert das Microsoft Windows 7 oder 8/8.1, 64-Bit-Betriebssystem. Die Basissoftware ist kostenlos, im Lieferumfang des Geräts enthalten und außerdem zum Herunterladen unter www.tek.com verfügbar. Die erworbenen Optionsschlüssel werden per E-Mail zugesendet und können dann in die Anwendung eingegeben werden. Der volle Funktionsumfang zum Testen kann für den Zeitraum von 30 Tagen lokal aktiviert werden.

Die folgenden Optionen von SignalVu-PC-SVE erhöhen den Funktionsumfang und Nutzen Ihrer Messlösung:

Option SVA

AM/FM/PM/Direct-Audio Analyse

Option SVT

Messung der Einschwingzeit (Frequenz und Phase)

Option SVM

Allgmeine Modulationsanalyse

Option SVP

Erweiterte Signalanalyse (einschließlich Pulsmessungen)

Option SVO

Flexible OFDM-Analyse

Option SV23

WLAN 802.11a/b/g/j/p Messanwendung

Option SV24

WLAN 802.11n Messanwendung (erfordert Option SV23)

Option SV25

WLAN 802.11ac Messanwendung (erfordert Option SV24). Beschränkt auf 40 MHz Bandbreite beim RSA306

Option SV26

APCO P25-Messanwendung

Option SV27

Grundlegende Bluetooth-LE- Tx-Messung

Option SV28

LTE-Downlink-RF-Messungen

Option MAP

Mapping und Signalstärke

Option SV56

Wiedergabe aufgezeichneter Dateien (Speicherlesegeschwindigkeit von 300 MB/Sek. für Wiedergabe in Live-Geschwindigkeit erforderlich)

Option CON

SignalVu-PC-Live-Link zu den Mixed-Domain-Oszilloskopen der Serie MDO4000B

Option SIGNALVU-PC-SVE SV2C

Live-Link zu MDO4000B und WLAN-802.11a/b/g/j/p/n/ac-Messungen (enthält die Optionen CON, SV23, SV24 und SV25)

Serviceoptionen

Opt. C3

3-Jahres-Kalibrierservice

Opt. C5

5-Jahres-Kalibrierservice

Opt. D1

Kalibrierungsdatenbericht

Opt. D3

Kalibrierungsdatenbericht für 3 Jahre (mit Opt. C3).

Opt. D5

Kalibrierungsdatenbericht für 5 Jahre (mit Opt. C5).

Opt. R3

Reparaturservice, 3 Jahre (einschließlich Garantie)

Opt. R5

Reparaturservice, 5 Jahre (einschließlich Garantie)

Empfohlenes Zubehör

RSA300CASE

Tragetasche mit Schulterriemen

RSA300TRANSIT

Hartschalentransporttasche für RSA300 mit Platz für USB-Kabel und kleine Zubehörteile. Pelican Modell Stormcase iM2100

RSA306RACK

Gestelleinbau mit Steckplätzen für zwei RSA306. 19-Zoll-Rack mit Abdeckung für ungenutzten Steckplatz

119-6609-xx

BNC Peitschenantenne

103-0045-xx

N-BNC-Adapter

119-6594-xx

Richtantenne, 824 MHz bis 896 MHz

119-6595-xx

Richtantenne, 896 MHz bis 960 MHz

119-6596-xx

Richtantenne, 1.710 MHz bis 1.880 MHz

119-6597-xx

Richtantenne, 1.850 MHz bis 1.990 MHz

119-6970-xx

Antenne mit Magnetfuß, 824 MHz bis 2.170 MHz (erfordert Adapter 103-0449-00)

119-7246-xx

Vorfilter, Allzweck, 824 MHz bis 2500 MHz, Typ N (f) Stecker

119-7426-xx

Vorfilter, Allzweck, 2.400 MHz bis 6.200 MHz, Typ N (f) Stecker

012-0482-xx

Kabel, 50 Ω, BNC (m) 91 cm

174-4977-xx

Kabel, 50 Ω, gerader Stecker Typ N und Winkelstecker Typ N, 50 cm

174-5002-xx

Kabel, 50 Ω, Stecker-Stecker Typ N, 91 cm

119-4146-xx

EMCO E/H-Feld-Tastköpfe

10 dB 2-W-Pad, SMA M-F

Erhältlich bei Pasternack http://www.pasternack.com/10db-fixed-sma-male-sma-female-2-watts-attenuator-pe7045-10-p.aspx

E/H-Feld-Tastköpfe, kostengünstigere Alternative

Erhältlich bei Beehive www. http://beehive-electronics.com/
