Digital-Phosphor-Oszilloskope

Technische Daten

Insofern nicht anders angegeben, werden alle technischen Daten garantiert. Insofern nicht anders angegeben, gelten die technischen Daten für alle Modelle.

Modellübersicht

Vertikalsystem

Begrenzung des HW-Bandbreitenfilters

TDS3012C	TDS3014C	TDS3032C	TDS3034C	TDS3052C	TDS3054C
20 MHz	20 MHz	20 MHz, 150 MHz	20 MHz, 150 MHz	20 MHz, 150 MHz	20 MHz, 150 MHz

Eingangskopplung

AC, DC, GND

Eingangsimpedanz

1 MΩ parallel zu 13 pF oder 50 Ω

Eingangsempfindlichkeitsbereich

1 MΩ

1 mV/Skt. bis 10 V/Skt.

50 Ω

1 mV/Skt. bis 1 V/Skt.

Vertikale Auflösung

9 Bit

Maximale Eingangsspannung

1 MΩ

150 V_effmit Spitzen ≤400 V

50 Ω

5 V_effmit Spitzen ≤30 V

DC-Verstärkungsgenauigkeit

±2 %

Positionsbereich

±5 div

Horizontalsystem

Sekunden/Skt.-Bereich

TDS3012C	TDS3014C	TDS3032C	TDS3034C	TDS3052C	TDS3054C
4 ns bis 10 s	4 ns bis 10 s	2 ns bis 10 s	2 ns bis 10 s	1 ns bis 10 s	1 ns bis 10 s

Zeitbasisgenauigkeit

±20 ppm über jedem beliebigen Zeitintervall von 1 ms

Triggersystem

Triggermodi

Auto (unterstützt Rollmodus für 40 ms/Skalenteil und langsamer), Normal, Einzelfolge

B-Trigger

Trigger nach Zeit oder Ereignissen

Trigger nach Zeitbereich

13,2 ns bis 50 s

Trigger nach Ereignisbereich

1 bis 9.999.999 Ereignisse

Triggerarten

Flanke

Herkömmlicher pegelgesteuerter Trigger. Positive oder negative Steigung auf jedem Kanal. Kopplungsauswahl: AC, DC, Rauschunterdrückung, HF-Unterdrückung, NF-Unterdrückung

Video

Trigger auf alle Zeilen oder einzelne Zeilen, ungerade/gerade oder alle Felder von NTSC, PAL, SECAM

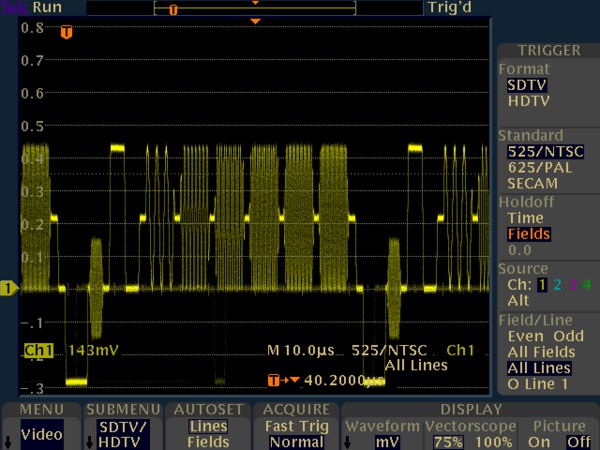

Erweiterte Videofunktion

Trigger auf bestimmte Zeilen von Fernseh- und anderen (benutzerdefinierten) Standards und für analoge HDTV-Formate (1080i, 1080p, 720p, 480p). Anwendungsmodul TDS3VID erforderlich

Pulsbreite (oder Glitch)

Trigger auf eine Impulsbreite <, >, =, ≠ mit wählbarem Zeitlimit von 39,6 ns bis 50 s

Runt

Trigger auf einen Impuls, der eine Schwelle überschreitet, eine zweite Schwelle nicht jedoch überschreitet, bevor er die erste Schwelle nicht erneut überschritten hat.

Anstiegs-/Abfallzeit

Trigger auf Impulsflankenraten, die schneller oder langsamer als die festgelegte Rate sind. Flanken können steigend, fallend oder beides sein.

Muster

AND, OR, NAND, NOR, wenn wahr oder falsch in einem bestimmten Zeitraum

Status

Ein beliebiger logischer Zustand. Triggerbar auf ansteigende oder abfallende Taktflanke. Logiktrigger können auf Kombinationen von 2 Eingängen (nicht 4) angewendet werden

Kommunikation

Bietet einen isolierten Impulstrigger, der für einen DS1/DS3-Maskentest von Telekommunikationssystemen nach Standard ANSI T1.102 erforderlich ist. Anwendungsmodul TDS3TMT erforderlich

Alternierend

Verwendet sequenziell jeden aktiven Kanal als Triggerquelle

Erfassungssystem

DPO

Erfasst komplexe Signale, zufällige Ereignisse und subtile Bitmuster im tatsächlichen Signalverhalten und zeigt diese an. DPOs bieten 3 Dimensionen der Signalinformation in Echtzeit: Amplitude, Zeit und zeitliche Verteilung der Amplitude

Abtastung

Nur Abtastdaten

Mittelwert

Mittlerer Signalwert, wahlweise von 2 bis 512

Hüllkurve

Erfasste Minimal-/Maximalwerte für eine oder mehrere Erfassungen

Peak-Werterfassung

Erfassung von Hochfrequenz- und zufälligen Glitches. Erfasst Glitches ab 1 ns (typisch) mit Erfassungshardware für alle Zeitbasis-Einstellungen.

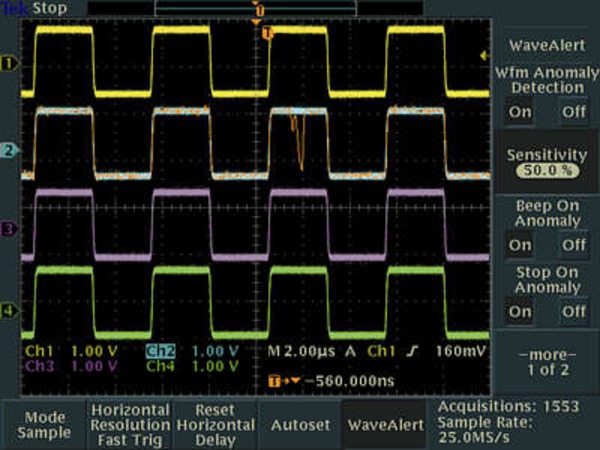

WaveAlert^®

Überwacht die eingehenden Signale auf allen Kanälen und macht den Benutzer auf alle Signale aufmerksam, die vom zu erfassenden Normalsignal abweichen.

Einzelfolge

Mithilfe der Taste EINZELFOLGE lässt sich jeweils eine getriggerte Einzelfolgeerfassung erfassen.

Signalmessungen

Cursor

Amplitude, Zeit

Automatische Messungen

Zeigt bis zu vier beliebige Messungen aus einer Kombination von Signalen an. Oder zeigt alle Messungen über die Mess-Schnappschussfunktion an. Gemessen werden: Periode, Frequenz, pos. Pulsbreite, neg. Pulsbreite, Anstiegszeit, Abfallzeit, pos. Tastverhältnis, neg. Tastverhältnis, pos. Überschwingen, höchster Wert, Maximum, niedrigster Wert, Spitze-Spitze, Amplitude, Mittelwert, Zyklusmittelwert, Effektivwert, Zykluseffektivwert, Burstbreite, Verzögerung, Phase, Fläche¹, Zyklusfläche¹.

¹Anwendungsmodul TDS3AAM erforderlich

Messstatistik

Mittelwert, Min, Max, Standardabweichung. Anwendungsmodul TDS3AAM erforderlich

Schwellenwerte

Benutzerdefinierte Schwellenwerte für automatische Messungen; können in Prozent oder Spannung angegeben werden.

Gattersteuerung

Isolieren eines bestimmten Vorkommens innerhalb einer Erfassung zur Durchführung von Messungen, entweder über den gesamten Bildschirm oder innerhalb der Cursor.

Signalberechnung

Arithmetisch

Addition, Subtraktion, Multiplikation und Division von Signalen.

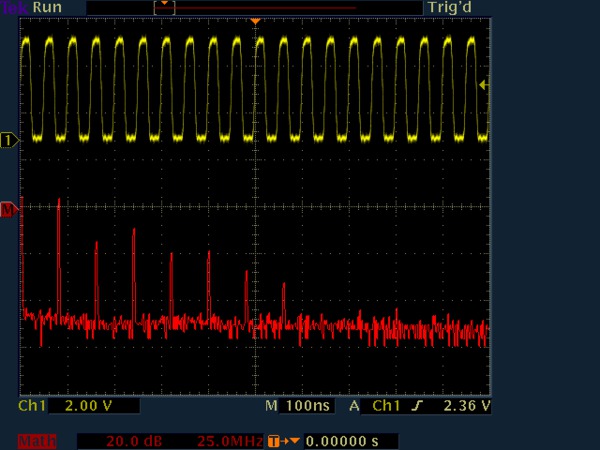

FFT

Spektralgröße. Bezieht die FFT-Darstellung in vertikaler Skalierung auf den linearen Effektivwert oder dBV eff und FFT-Fenster auf Rechteck, Hamming, Hanning oder Blackman-Harris.

Höhere Mathematik

Integrieren, Differenzieren und Definieren umfangreicher algebraischer Ausdrücke, die analoge Signale, mathematische Funktionen, Skalare, bis zu zwei vom Benutzer anpassbare Variablen und Ergebnisse parametrischer Messungen enthalten. Beispiel: (Intg (Ch1-Mean(Ch1)) × 1,414 × VAR1)¹

¹Anwendungsmodul TDS3AAM erforderlich.

Signalverarbeitung

Auto-Setup

Automatisches Setup aller Kanäle per Tastendruck, geeignet für die vertikalen, horizontalen und Triggersysteme, wobei das Auto-Setup auch rückgängig gemacht werden kann.

Versatzausgleich

Laufzeitausgleich von Kanal zu Kanal von ±10 ns kann für verbesserte Zeitmessungen und exaktere Signalberechnungen manuell eingegeben werden.

Anzeigesystem

Displaytyp

6,5 Zoll Flüssigkristall-TFT-Farbdisplay (165,1 mm)

Bildschirmauflösung

640 (horizontal) × 480 Pixel (vertikal) (VGA)

Interpolation

Sin(x)/x

Signalformen

Punkte, Vektoren, variable Nachleuchtdauer, unendliche Nachleuchtdauer

Raster

Voll, Raster, Fadenkreuz und Segment. NTSC, PAL, SECAM und Vektorskop (100 % und 75 % Farbbalken) mit optionalem Anwendungsmodul TDS3VID

Format

YT, XY und gattergesteuertes XYZ (XY mit Z-Achsenaustastung nur auf Geräten mit 4 Kanälen verfügbar)

Eingangs-/Ausgangsanschlüsse

Ethernet-Schnittstelle

RJ-45-Anschluss, unterstützt 10Base-T-LAN

USB-Schnittstelle

USB 2.0-Hostanschluss an der Gerätevorderseite. Unterstützt USB-Flash-Laufwerk

GPIB-Schnittstelle

Full Talk/Listen-Modi, Einstellungen und Messungen.

(Optional mit TDS3GV-Kommunikationsmodul)

RS-232C-Anschluss

DB-9-Stecker, Full Talk/Listen-Modi; Steuerung für alle Modi, Einstellungen und Messungen

Baudraten bis zu 38.400

(Optional mit TDS3GV-Kommunikationsmodul)

VGA-Video

DB-15-Steckbuchse, Monitorausgang für direkte Darstellung auf großen VGA-fähigen Monitoren

(Optional mit TDS3GV-Kommunikationsmodul)

Externer Triggereingang

BNC-Anschluss, Eingangsimpedanz > 1 MΩ parallel zu 17 pF; max. Eingangsspannung beträgt 150 V_eff

Stromquelle

Wechselstrom (Netzstrom)

Versorgungsspannung

100 V_effbis 240 V_eff±10 %

Netzfrequenz

45 Hz bis 440 Hz von 100 V bis 120 V

45 Hz bis 66 Hz von 120 V bis 240 V

Leistungsaufnahme

max. 75 W

Akkubetrieb

Erfordert TDS3BATC, wiederaufladbaren Lithium-Ionen-Akkusatz

Betriebsdauer: üblicherweise

3 Stunden

Physische Eigenschaften

Abmessungen

	mm	Zoll
Breite	375,0	14,8
Höhe	176,0	6,9
Tiefe	149,0	5,9

Gewicht

	kg	lbs
Nur Gerät	3,2	7,0
mit Zubehör	4,5	9,8

Verpackungsabmessungen

	mm	Zoll
Breite	502,0	19,8
Höhe	375,0	14,8
Tiefe	369,0	14,5

Gestelleinbau (RM3000)

	mm	Zoll
Breite	484,0	19,0
Höhe	178,0	7,0
Tiefe	152,0	6,0

EMV, Umgebung und Sicherheit

Temperatur

Betrieb

0 ºC bis +50 ºC

Lagerung

-40 ºC bis +71 ºC

Feuchte

(Betrieb und Lagerung)

Maximal +30 ºC

Bis zu 95 % relative Feuchte

+30 ºC bis +50 ºC

Bis zu 45 % relative Feuchte

Höhe über NN

Betrieb

Bis 3.000 m

Lagerung

15.000 Meter

Elektromagnetische Verträglichkeit

Entspricht bzw. übertrifft EN61326 Class A, Annex D für Störstrahlung und Störspannung; EN6100-3-2 AC Powerline Harmonic Emissions; EN6100-3-3 Voltage Changes, Fluctuation, and Flicker; FCC 47 CFR, Part 15, Subpart B, Class A; Australian EMC framework

Sicherheit

UL61010B-1, CSA1010.1, IEC61010-1, EN61010-1

Bestellinformationen

Produktfamilie TDS3000C

TDS3012C

100 MHz, 2 Kanäle, 1,25 GS/s

TDS3014C

100 MHz, 4 Kanäle, 1,25 GS/s

TDS3032C

300 MHz, 2 Kanäle, 2,5 GS/s

TDS3034C

300 MHz, 4 Kanäle, 2,5 GS/s

TDS3052C

500 MHz, 2 Kanäle, 5 GS/s

TDS3054C

500 MHz, 4 Kanäle, 5 GS/s

Bitte geben Sie durch Auswahl in der Liste unten eine Sprachoption und eine Option für den Netzstecker an.

Standardzubehör

Probes

P6139B

Passiver 10fach-Tastkopf, 500 MHz, einer pro Kanal

Accessories

Frontschutzdeckel

Zusatzfach

Dokumentations-CD

Enthält Benutzerhandbücher in allen Sprachen

Bedienfeld-Overlay

Übersetztes Bedienfeld-Overlay. Sprachoption angeben.

Installations- und Sicherheitshandbuch

Netzkabel

Netzsteckeroption angeben.

OpenChoice^®-Software für PC-Anschluss

Ermöglicht über LAN, GPIB oder RS-232 eine schnelle und einfache Kommunikation zwischen einem Windows-PC und den Oszilloskopen der Serie TDS3000C. Übertragung und Speicherung von Einstellungen, Signalen, Messungen und Bildschirminhalten

Rückführbares Kalibrierungszertifikat

NIM/NIST

Garantie

Geräteoptionen

Netzsteckeroptionen

Opt. A0

Nordamerika (115 V, 60 Hz)

Opt. A1

Europa allgemein (220 V, 50 Hz)

Opt. A2

Großbritannien (240 V, 50 Hz)

Opt. A3

Australien (240 V, 50 Hz)

Opt. A4

Nordamerika (240 V, 50 Hz)

Opt. A5

Schweiz (220 V, 50 Hz)

Opt. A6

Japan (100 V, 50/60 Hz)

Opt. A10

China (50 Hz)

Opt. A11

Indien (50 Hz)

Opt. A12

Brasilien (60 Hz)

Opt. A99

Kein Netzkabel

Sprachoptionen

Opt. L0

Handbuch in Englisch

Opt. L1

Handbuch in Französisch

Opt. L2

Handbuch in Italienisch

Opt. L3

Handbuch in Deutsch

Opt. L4

Handbuch in Spanisch

Opt. L5

Handbuch in Japanisch

Opt. L6

Handbuch in Portugiesisch

Opt. L7

Handbuch in Chinesisch (vereinfacht)

Opt. L8

Handbuch in Chinesisch (traditionell)

Opt. L9

Handbuch in Koreanisch

Opt. L10

Handbuch in Russisch

Opt. L99

Kein Handbuch

Die Sprachoptionen umfassen für die gewählte(n) Sprache(n) ein übersetztes Overlay für das vordere Bedienfeld.

Serviceoptionen

Verfügbar zum Zeitpunkt der Bestellung
Option D1	Kalibrierungsdatenbericht
Option R5	5-Jahres-Reparaturservice

Verfügbar nach Kauf
TDS30xxC-R5DW	Reparaturkostenabdeckung für 5 Jahre (einschließlich Produktgarantiezeit); Zeitraum von 5 Jahren, ab Kauf des Geräts durch den Kunden

Empfohlenes Zubehör

Tastköpfe

ADA400A

Hochleistungs-Differentialverstärker, 100fach, 10fach, 1fach, 0,1fach

P5100A

Passiver Hochspannungstastkopf, 2,5 kV, 100fach

P5205A

Hochspannungs-Differentialtastkopf, 1,3 kV, 100 MHz

P5210A

Hochspannungs-Differentialtastkopf, 5,6 kV, 50 MHz

P6243

Aktiver Tastkopf, 1 GHz, ≤ 1 pF, Eingang C, 10fach

TCP202A

Gleichstrom-/Wechselstromtastkopf, 50 MHz, 15 A

TCP303

Stromtastkopf, 15 MHz, 150 A¹

TCP305A

Stromtastkopf, 50 MHz, 50 A¹

TCP312A

Stromtastkopf, 100 MHz, 30 A¹

TCPA300

Tastkopfverstärker, 100 MHz

TCPA400

Tastkopfverstärker, 50 MHz

TCP404XL

Stromtastkopf, 2 MHz, 500 A ²

¹Tastkopfverstärker TCPA300 erforderlich.

²Tastkopfverstärker TCPA400 erforderlich.

Zubehör

TDS3GV

GPIB-, VGA-, RS-232-Schnittstelle

TDS3AAM

Erweitertes Analysemodul. Fügt weitere mathematische Funktionen, arbiträre Math-Expressionen, Messstatistik sowie zusätzliche automatische Messungen hinzu.

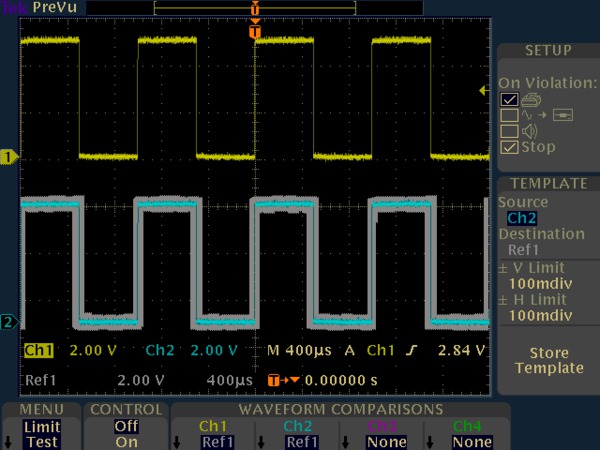

TDS3LIM

Grenzwerttestmodul. Fügt kundenspezifische Signalgrenzwerttestfunktionen hinzu

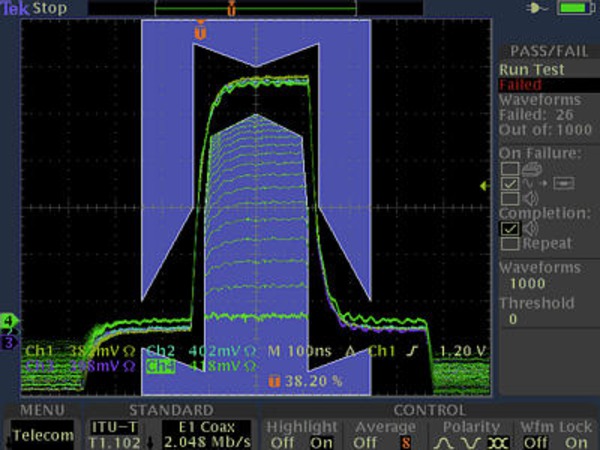

TDS3TMT

Maskentestmodul für Telekommunikationssysteme. Fügt Pass/Fail-Konformitätstests für die Standards ITU-T G.703 und ANSI T1.102, kundenspezifische Maskentests u.v.m. hinzu

TDS3VID

Modul für erweiterte Videoanalyse. Erweitert den Umfang um das Video-Quickmenü, Auto-Setup, Hold, Zeilenzahltrigger, Videobild-Modus, Vektorskop¹-Modus, HDTV-Format-Triggerung, Raster u.v.m.

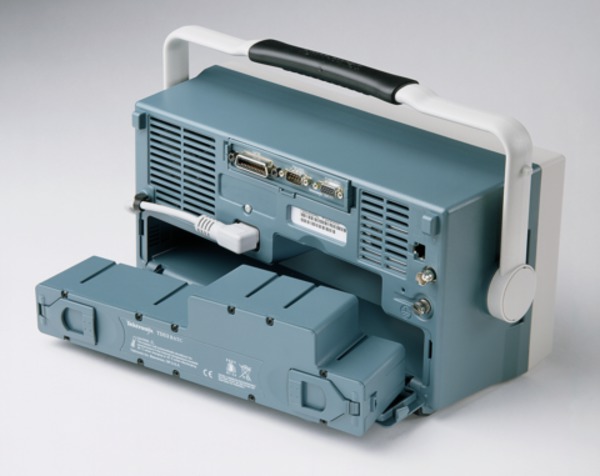

TDS3BATC

Lithium-Ionen-Akkusatz für bis zu 3 Stunden ununterbrochenen Betrieb ohne externe Stromversorgung

TDS3ION

Akkuladegerät

AC3000

Tragetasche für das Messgerät

HCTEK4321

Hartschalenkoffer für das Messgerät

(AC3000 erforderlich)

RM3000

Gestelleinbausatz

071-2507-xx

Wartungshandbuch (nur in Englisch)

¹Vektorskop unterstützt nicht Composite Video.
