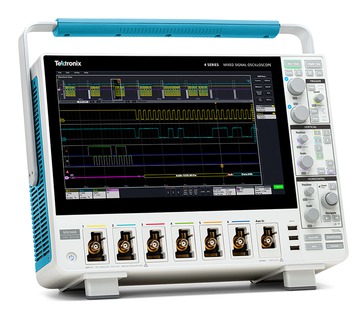

MSO 4 Serie B

Das MSO Serie 4 B setzt einen neuen Maßstab bei Leistung, Analysefunktionen und Anwendererfahrung insgesamt für Labor-Oszilloskope -- ideal zur Fehlersuche und zur Validierung integrierter Systeme und Leistungswandler. Die zweite Generation dieses Geräts integriert eine neue Verarbeitungsplattform, die seine Ansprechfähigkeit mehr als verdoppelt und Messungen sowie Datentransfer erheblich beschleunigt, bei vollständiger Unterstützung von Fernsteuerung und -betrieb. Modelle sind mit 4 oder 6 FlexChannel^®-Eingängen für hohe Sichtbarkeit in Designs erhältlich. Hochauflösende 12-Bit-Abtastung liefert präzise Messungen auf einem neuen 13,3-Zoll-HD-Display mit höherem Kontrast. Zudem erleichtert synchronisierte Mehrkanal-Spektrumanalyse die Ermittlung von Geräuschquellen und HF-Messungen. Diese außerordentliche Messleistung ist mit einer intuitiven, preisgekrönten Benutzeroberfläche kombiniert. Dies erleichtert schnelle und genaue Ergebnisse.

Die wichtigsten Leistungsdaten

Ihre Verifizierungs- und Debugging-Prozesse müssen nie wieder durch zu wenige Kanäle verlangsamt werden!

Das MSO der Serie 4 B bietet einen besseren Einblick in komplexe Systeme, da es Modelle mit vier und sechs Kanälen und einem 13,3-Zoll-HD-Display (1920 x 1080) mit optischem Bonding und hervorragendem Kontrast und Betrachtungswinkel umfasst. Viele Anwendungen, zum Beispiel eingebettete Systeme, Drehstromelektronik, Fahrzeugelektronik, Stromversorgungsdesign und Gleichspannungswandler, erfordern die Beobachtung von mehr als vier analogen Signalen, um die Geräteleistung zu überprüfen und zu charakterisieren und schwierige Probleme mit dem System zu suchen und zu beheben.

Die meisten Ingenieure kennen solche Situationen: Beim Debugging für ein besonders schwieriges Problem wären mehr Systemsichtbarkeit und Kontext wünschenswert, das verwendete Oszilloskop ist jedoch auf zwei oder vier analoge Kanäle beschränkt. Der Einsatz eines zweiten Oszilloskops erfordert erheblichen Aufwand, um Triggerpunkte auszurichten. Außerdem ist es schwierig, das Timing für die beiden Displays zu bestimmen, und auch die Dokumentierung ist nicht einfach.

Wenn Sie vermuten, dass ein Oszilloskop mit sechs Kanälen 50 % mehr als ein Oszilloskop mit vier Kanälen kosten muss, werden Sie von den Preisen angenehm überrascht sein: Sechs-Kanal-Modelle kosten nur ca. 20 % mehr als Vier-Kanal-Modelle. Die zusätzlichen analogen Kanäle machen sich schnell bezahlt, da Sie aktuelle und zukünftige Projekte innerhalb des geplanten Zeitrahmens durchführen können.

Maximale Flexibilität und größere Systemsichtbarkeit durch FlexChannel^®-Technologie

Das MSO Serie 4 B ist eine Neudefinition des Konzepts der Mixed-Signal-Oszilloskope MSO. Dank FlexChannel-Technologie kann jeder Kanaleingang als einzelner analoger Kanal, acht digitale Logikeingänge (mit dem Logiktastkopf TLP058) oder gleichzeitige Analog- und Spektrumansichten mit unabhängigen Erfassungs-Bedienelementen für jeden Bereich verwendet werden. Diese Flexibilität eröffnet Ihnen unvergleichliche Konfigurationsmöglichkeiten.

Bei einem Modell mit sechs FlexChannels können Sie das Gerät für die Untersuchung von sechs analogen Signalen und keinem digitalen Signal konfigurieren. Oder für sieben analoge und acht digitale Signale. Oder für vier analoge und 16 digitale, drei analoge und 24 digitale Kanäle usw. Die Konfiguration lässt sich jederzeit ändern, indem Sie einfach Logiktastköpfe TLP058 hinzufügen und entfernen. So haben Sie immer die richtige Anzahl von digitalen Kanälen zur Verfügung.

Bei den MSOs früherer Generationen waren Nachteile in Kauf zu nehmen, da digitale Kanäle niedrigere Abtastraten oder geringere Speichertiefen als analoge Kanäle hatten. Das MSO Serie 4 B bietet die Integration von digitalen Kanälen auf einem neuen Niveau. Digitale Kanäle haben die gleiche hohe Abtastrate (bis zu 6,25 GS/s) und große Speichertiefe (bis zu 62,5M -Punkte) wie analoge Kanäle.

Beispiellose Signalanzeige

Das hervorragende Display ist mit einer Diagonalen von 13,3 Zoll (338 mm) das größte Display in seiner Klasse. Mit der Full-HD-Auflösung (1920 x 1080) bietet es auch die höchste Auflösung, sodass Sie viele Signale gleichzeitig sehen können und dennoch genug Raum für wichtige Anzeigen und Analysen bleibt.

Der Anzeigebereich ist optimiert, um sicherzustellen, dass in vertikaler Richtung der maximale Raum für die Signale verfügbar ist. Die Ergebnisleiste am rechten Bildschirmrand lässt sich ausblenden, damit die ganze Breite des Displays für die Signale genutzt werden kann.

Das MSO Serie 4 B verfügt über einen revolutionären neuen Anzeigemodus, den Stapelmodus. Traditionellerweise zeigen Oszilloskope alle Signaldarstellungen im selben Bildschirmraster überlagert an, was einige Nachteile hat:

• Damit jedes Signale sichtbar sind, müssen alle Signaldarstellungen vertikal skaliert und positioniert werden, damit sie sich nicht überlappen. Jede Signaldarstellung nutzt einen kleinen Prozentsatz des verfügbaren ADC-Bereichs, was zu weniger genauen Messungen führt.

• Um genaue Messungen zu erhalten, skalieren und positionieren Sie jedes Signaldarstellung vertikal, damit es den gesamten Bildschirm einnimmt. Die Signaldarstellungen überlappen sich, wodurch die Details der einzelnen Signale schwierig zu unterscheiden sind

Mit der neuen gestapelten Anzeige gibt es diese Nachteile nicht. Zusätzliche horizontale Abschnitte (zusätzliche Rastersegmente) werden automatisch hinzugefügt und entfernt, wenn Signaldarstellungen erstellt und entfernt werden. Jeder Abschnitt stellt den gesamten ADC-Bereich für das Signal dar. Die einzelnen Signale werden separat dargestellt, während der gesamte ADC-Bereich genutzt wird, sodass maximale Sichtbarkeit und Genauigkeit garantiert sind. Dies geschieht automatisch, wenn Sie Signale hinzufügen oder entfernen. Kanäle können einfach im gestapelten Anzeigemodus neu angeordnet werden, indem die Kanal- und Signal-Badges in die Einstellungsleiste unten im Display gezogen und abgelegt werden. Kanalgruppen können auch innerhalb eines Elements überlagert werden, um den visuellen Vergleich der Signale zu vereinfachen.

Das große Display bietet nicht nur reichlich Platz für Signale, sondern auch für Darstellungen, Messergebnistabellen, Bus-Decodiertabellen und mehr. Sie können die verschiedenen Ansichten vergrößern, verkleinern und verschieben, wie es für Ihre Anwendung am passendsten ist.

Dank der einfach zu verwendenden Benutzeroberfläche können Sie sich ganz auf Ihre Arbeit konzentrieren

Die Ergebnisleiste – Analyse und Messungen

In der Ergebnisleiste auf der rechten Seite des Displays haben Sie durch einfaches Tippen Zugriff auf die gebräuchlichsten Analysewerkzeuge wie Cursor, Messungen, Suchvorgänge, Mess- und Bus-Decodierungsergebnistabellen, Plots und Hinweise.

DVM-, Mess- und Suchergebnissymbole werden in der Ergebnisleiste angezeigt, ohne dass der Anzeigebereich der Signaldarstellung beeinträchtigt wird. Zum Vergrößern des Signalanzeigebereichs kann die Ergebnisleiste jederzeit ausgeblendet und bei Bedarf wieder eingeblendet werden.

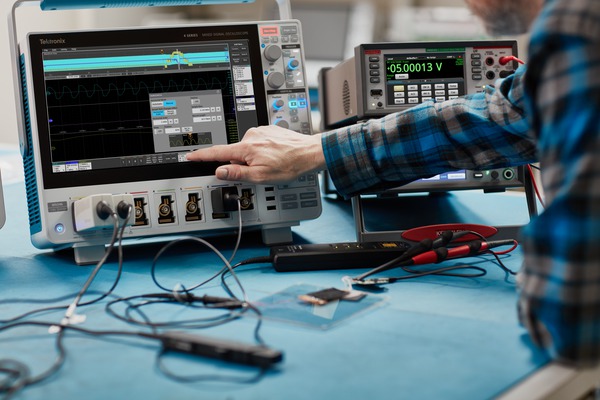

Endlich eine echte Touchbedienung

Zwar gibt es schon seit Jahren Oszilloskope mit Touchscreen, dieser spielte bisher aber eher eine untergeordnete Rolle. Das Display des MSO Serie 4 B ist ein kapazitiver Touchscreen und bietet die erste Oszilloskop-Benutzeroberfläche der Branche, die wirklich für die Touchbedienung entwickelt wurde.

Die unterstützte Touchbedienung ist so, wie Sie es von Smartphones und Tablets kennen und von jedem touchfähigen Gerät erwarten.

• Ziehen Sie Signaldarstellungen nach links/rechts oder nach oben/unten, um die horizontale und vertikale Position anzupassen oder durch eine vergrößerte Ansicht zu schwenken
• Durch Zusammenführen (Pinch) oder Spreizen der Finger können Sie die Skala ändern oder in horizontaler oder vertikaler Richtung vergrößern/verkleinern
• Ziehen Sie Elemente in den Papierkorb, oder ziehen Sie sie vom Rand des Bildschirms, um sie zu löschen
• Wischen Sie von rechts über den Bildschirm, um die Ergebnisleiste einzublenden, oder von oben nach unten, um die Menüs oben links auf dem Bildschirm anzuzeigen

Das vordere Bedienfeld enthält vertraute Drehknöpfe und Tasten, um Einstellungen vorzunehmen. Außerdem lässt sich als dritte Interaktionsmethode eine Maus oder Tastatur anschließen.

Variable Schriftgröße

In der Vergangenheit wurden Oszilloskop-Benutzeroberflächen mit festen Schriftgrößen entwickelt, um die Anzeige von Signalkurven und Messwerten zu optimieren. Diese Lösung ist völlig in Ordnung, wenn allen Benutzern die Ansichtseinstellungen egal sind, das ist jedoch nicht der Fall. Tektronix hat erkannt, dass die Benutzer viel Zeit damit verbringen, auf Bildschirme zu starren. Das MSO Serie 4 B bietet eine Benutzereinstellung für variable Schriftgrößen; Skalierung bis zu 12 Punkt oder bis zu 20 Punkt. Wenn Sie die Schriftgröße anpassen, wird die Benutzeroberfläche dynamisch skaliert, sodass Sie problemlos die beste Größe für Ihre Anwendung auswählen können.

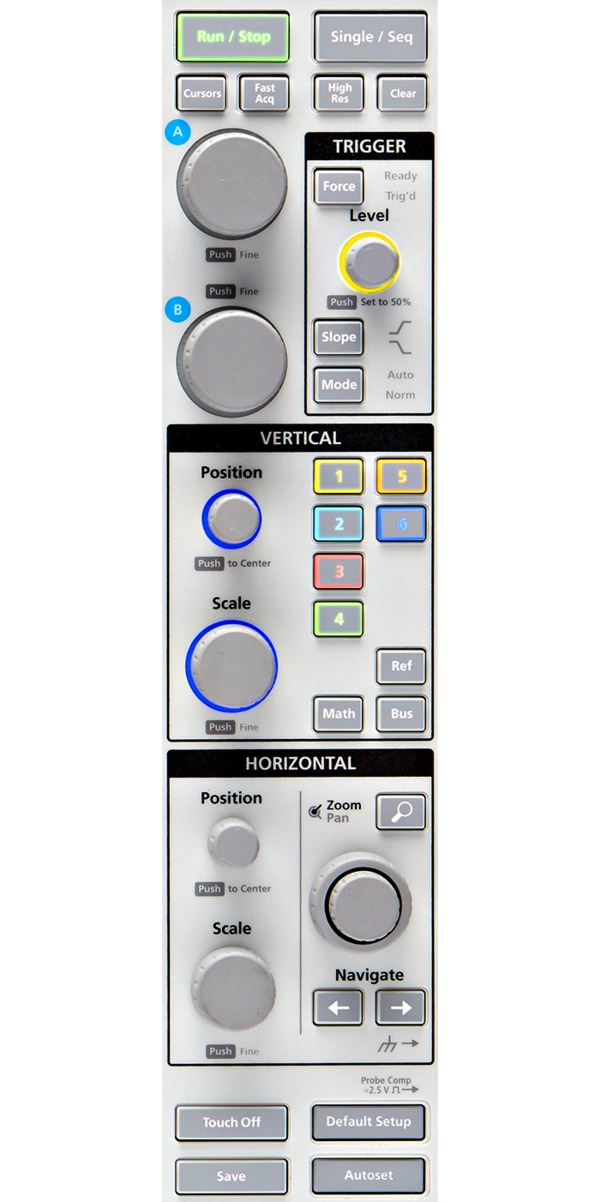

Blick fürs Detail auf dem vorderen Bedienfeld

Normalerweise besteht die Vorderseite eines Oszilloskops etwa jeweils zur Hälfte aus Display und Bedienelementen. Beim MSO Serie 4 B nimmt das Display dagegen 75 % der Gerätevorderseite ein. Dies wird mit einem optimierten vorderen Bedienfeld erreicht, das zwar weiterhin über wichtige Bedienelemente für die einfache intuitive Bedienung verfügt, jedoch weniger Menütasten für Funktionen enthält, die jetzt direkt über Objekte auf dem Display aufgerufen werden.

Farbcodierte LED-Ringe zeigen die Triggerquelle und die Belegung der vertikalen Skala-/Positionsdrehknöpfe an. Große, dedizierte Tasten für Betrieb/Stopp und Einzel/Sequenz befinden sich gut sichtbar oben rechts. Andere Funktionen wie Trigger erzwingen, Triggeranstieg, Triggermodus, Standardeinstellung, Auto-Setup und Schnellspeichern sind ebenfalls über dedizierte Tasten auf dem vorderen Bedienfeld verfügbar.

Erleben Sie den Leistungsunterschied

Digital-Phosphor-Technologie mit FastAcq™ zur schnellen Signalerfassung

Voraussetzung für die Behebung eines Designproblems ist seine Erkennung. Dank der Digital-Phosphor-Technologie mit FastAcq können Sie sich einen schnellen Einblick in die reale Funktionsweise Ihres Prüflings verschaffen. Die schnelle Signalerfassungsrate von mehr als 500.000 Signalen pro Sekunde gewährleistet mit hoher Wahrscheinlichkeit, dass die in digitalen Systemen auftretenden Probleme erkannt werden können: Runt-Impulse, Glitches, Timing-Probleme usw. Um die Sichtbarkeit von selten auftretenden Ereignissen weiter zu verbessern, gibt die Helligkeitsmodulation an, wie häufig seltene Transienten relativ zu normalen Signaleigenschaften auftreten.

Branchenführende vertikale Auflösung

Das MSO Serie 4 B bietet die Leistung zum Erfassen der untersuchten Signale, während die Auswirkungen unerwünschten Rauschens minimiert werden, wenn Sie Signale mit hoher Amplitude erfassen, dabei aber Details kleinerer Signale sehen müssen. Herzstück des Geräts ist der 12-Bit-Analog-Digital-Wandler (ADC), der die 16-Fache vertikale Auflösung herkömmlicher 8-Bit-ADCs bietet.

Ein neuer hochauflösender Modus (Hi Res) wendet einen einzigartigen, hardwarebasierten FIR-Filter (Endliche Impulsantwort) basierend auf der ausgewählten Abtastrate an. Der FIR-Filter behält die höchstmögliche Bandbreite für diese Abtastrate bei, während Aliasing verhindert wird und Rauschen aus den Oszilloskopverstärkern und dem ADC oberhalb der verwendbaren Bandbreite für die ausgewählte Abtastrate entfernt wird. Der Hi-Res-Modus bietet immer mindestens 12 Bit vertikaler Auflösung und erstreckt sich bis auf 16 Bit vertikaler Auflösung bei Abtastraten unter 125 MS/s.

Neue Frontend-Verstärker mit geringem Rauschen verbessern die Fähigkeit zur Auflösung feiner Signaldetails.

Triggerung

Das Erkennen eines Gerätefehlers ist nur der erste Schritt. Zur Ursachenermittlung muss anschließend das Ereignis erfasst werden. Das MSO Serie 4 B bietet einen vollständigen Satz erweiterter Trigger, darunter:

• Runt
• Logik
• Impulsbreite
• Fenster
• Zeitüberschreitung
• Anstiegs-/Abfallzeit
• Setup- und Hold-Verletzung
• Serielles Paket
• Parallele Daten
• Sequenz
• Video
• Visueller Trigger
• HF-über-Zeit (optional)

Bei einer Speichertiefe von bis zu 62,5 MPunkten lassen sich viele Ereignisse, ja sogar Tausende von seriellen Paketen, in einem einzigen Vorgang erfassen. Gleichzeitig wird dabei die für die vergrößerte Darstellung von speziellen Signaldetails und die zuverlässige Aufzeichnung von Messungen erforderliche hohe Auflösung beibehalten.

Visueller Trigger – schnelles Auffinden des zu untersuchenden Signals

Um den richtigen Zyklus eines komplexen Busses zu finden, kann stundenlanges Sammeln und Durchsuchen vieler tausender Erfassungen nach dem zu untersuchenden Ereignis erforderlich sein. Durch die Definition eines Triggers, der das gewünschte Ereignis isoliert, wird der Fehlerbeseitigungs- und Analyseprozess beschleunigt.

Die visuelle Triggerung erweitert die Triggerfähigkeiten des Geräts, indem alle Signalerfassungen abgetastet und mit Bereichen auf dem Bildschirm (geometrischen Formen) verglichen werden. Unter Verwendung einer Maus oder eines Touchscreens sowie verschiedener Formen (Dreiecke, Rechtecke, Sechsecke oder Trapezoide) können sie eine unbegrenzte Anzahl von Bereichen erstellen, mit denen das gewünschte Triggerverhalten spezifiziert werden kann. Nach ihrer Erstellung können die Formen interaktiv bearbeitet werden, um benutzerdefinierten Formen und ideale Triggerbedingungen zu erzeugen. Sobald mehrere Bereiche definiert sind, kann eine boolesche Logikgleichung verwendet werden, um komplexe Triggerbedingungen mithilfe von Bearbeitungsfunktionen auf dem Bildschirm festzulegen.

Durch Triggern nur auf die wichtigsten Signalereignisse kann der visuelle Trigger das stundenlange Erfassen und manuelle Durchsuchen von Erfassungen überflüssig machen. Sie können die kritischen Ereignisse innerhalb von Sekunden oder Minuten finden und den Fehlerbeseitigungs- und Analyseprozess zu Ende führen. Visueller Trigger funktioniert sogar kanalübergreifend und ist damit auch für komplexe Systemfehlerbehebungs- und Debug-Aufgaben geeignet.

Genaue und schnelle Tastköpfen

Die passiven Spannungstastköpfe der TPP-Serie verfügen über alle Vorteile von Mehrzweck-Tastköpfen, wie einen großen dynamischen Bereich, flexible Anschlussoptionen und eine robuste mechanische Bauweise, und bieten gleichzeitig die Leistung von aktiven Tastköpfen. Dank der analogen Bandbreite von bis zu 1 GHz können Sie in Ihren Signalen Hochfrequenzkomponenten erkennen. Die besonders niedrige kapazitive Last von 3,9 pF minimiert nachteilige Auswirkungen auf die Schaltkreise und nimmt längere Erdungsleiter nicht übel.

Eine Version der TPP-Tastköpfe mit geringer 2-fach-Dämpfung für Kleinspannungsmessungen ist optional erhältlich. Im Gegensatz zu anderen passiven Tastköpfen mit geringer Dämpfung besitzt der TPP0502 eine hohe Bandbreite (500 MHz) sowie eine niedrige kapazitive Last (12,7 pF).

TekVPI-Tastkopfschnittstelle

Die TekVPI^®-Tastkopfschnittstelle setzt neue Standards für die Bedienerfreundlichkeit bei Messungen mit Tastköpfen. Neben dem sicheren zuverlässigen Anschluss, den die Schnittstelle bietet, umfassen viele TekVPI-Tastköpfe Statusanzeigen und Bedienelemente sowie eine Taste für das Tastkopfmenü direkt auf dem Kompensationsmodul. Über diese Taste lässt sich auf dem Oszilloskop-Display ein Tastkopfmenü mit allen wichtigen Einstellungen und Bedienelementen für diesen Tastkopf aufrufen. Die TekVPI-Schnittstelle ermöglicht den direkten Anschluss von Stromtastköpfen, ohne dass ein separates Netzteil erforderlich ist. TekVPI-Tastköpfe können über USB oder LAN ferngesteuert werden und ermöglichen dadurch noch flexiblere Lösungen in ATE-Umgebungen. Das MSO Serie 4 B liefert bis zu 80 W Leistung an die Anschlüsse auf der Vorderseite. Dies ist ausreichend, um alle angeschlossenen TekVPI-Tastköpfe ohne zusätzliche Tastkopfstromversorgung mit Strom zu versorgen.

IsoVu™-Messsystem mit galvanischer Trennung

Ob Sie einen Wechselrichter entwickeln, eine Stromversorgung optimieren, Kommunikationsverbindungen prüfen, über einen Nebenschlusswiderstand messen, EMI- oder ESD-Fehler beseitigen oder Erdschleifen in Ihrem Testaufbau beseitigen – Gleichtaktstörungen haben zur Folge, dass Ingenieure „blind“ konstruieren, Fehlerbehebungen durchführen, bewerten und optimieren müssen. Das ändert sich jetzt.

Die revolutionäre IsoVu-Technologie von Tektronix verwendet optische Kommunikation und Power-over-fiber für eine vollständige galvanische Entkopplung. In Kombination mit dem MSO Serie 4 B, das mit einer TekVPI-Schnittstelle ausgestattet ist, ist es das erste und einzige Messsystem, das hohe Bandbreiten, symmetrische Signale und das Vorhandensein von großen Gleichtaktspannungen verarbeiten kann mit:

• Vollständiger galvanischer Entkopplung
• Bis zu 1 GHz Bandbreite
• 1 Million zu 1 (120 dB) Gleichtaktunterdrückung bei 100 MHz
• 10.000 bis 1 (80 dB) der Gleichtaktunterdrückung bei voller Bandbreite
• Bis zu 2.500 V differentieller Dynamikbereich
• 60 kV Gleichtaktspannungsbereich

Messung der High-Side-Gate-Spannung mit IsoVu

Das folgende Bild zeigt einen Vergleich der High-Side-Gate-Spannung für einen Standard-Differenzialtastkopf und einen optisch isolierten Tastkopf. Sowohl beim Ausschalten als auch beim Einschalten ist ein hochfrequentes Überschwingen am Gate zu beobachten, nachdem das Gate des Bauelements den Schwellenwertbereich durchlaufen hat. Aufgrund der Kopplung zwischen dem Gate und der Stromschleife ist ein gewisses Überschwingen zu erwarten. Beim Differenztastkopf hat das Überschwingen jedoch eine deutlich höhere Amplitude als beim optisch isolierten Tastkopf. Dies ist wahrscheinlich auf die sich ändernde Referenzspannung zurückzuführen, die Gleichtaktströme innerhalb des Tastkopfes induziert und ein Artefakt eines Standard-Differenztastkopfes ist. Während die vom Differenztastkopf gemessene Signalform die maximale Gate-Spannung des Bauelements zu überschreiten scheint, macht die genauere Messung des optisch isolierten Tastkopfes deutlich, dass das Bauelement innerhalb der Spezifikationen liegt. Anwendungsentwickler, die Standard-Differenztastköpfe für Gate-Spannungsmessungen verwenden, sollten Vorsicht walten lassen, da es unter Umständen nicht möglich ist, zwischen dem hier gezeigten Artefakt des Tast- und Messsystems und einer tatsächlichen Nichteinhaltung der Bemessungswerte des Bauelements zu unterscheiden. Dieses Messartefakt kann den Entwickler dazu veranlassen, den Gate-Widerstand zu erhöhen, um die Schalttransiente zu verlangsamen und das Überschwingen zu reduzieren. Dies würde jedoch die Verluste in dem SiC-Bauelement unnötig erhöhen. Aus diesem Grund ist ein Messsystem, das die tatsächliche Dynamik des Bauelements genau widerspiegelt, unerlässlich, um das System angemessen zu gestalten und die Leistung zu optimieren.

Umfassende Analyse für schnelle Einblicke

Ausgangssignalanalyse

Um zu überprüfen, ob die Leistung Ihres Prototyps den Simulationen entspricht und die Ziele des Projektdesigns erfüllt, ist eine sorgfältige Analyse erforderlich. Diese reicht von einfachen Überprüfungen der Anstiegszeiten und Impulsbreiten bis zur anspruchsvollen Leistungsverlustanalyse, Charakterisierung des Systemtakts und Untersuchung von Rauschquellen.

Das MSO Serie 4 B bietet einen umfassenden Satz von Standardanalysewerkzeugen einschließlich:

• Signal- und bildschirmbasierte Cursor
• 36 automatisierte Messungen. Die Messergebnisse enthalten alle Instanzen in der Aufzeichnung, die Möglichkeit, von einem Vorkommen zum nächsten zu navigieren und die sofortige Anzeige der in der Aufzeichnung gefundenen Mindest- oder Höchstwerte
• Ausgangssignal-Mathematik
• Grundlegende FFT-Analyse
• Erweiterte Signalmathematik einschließlich der Bearbeitung von Arbiträrgleichungen mit Filtern und Variablen
• Spektrumansicht-Frequenzdomänenanalyse mit unabhängiger Regelung für Zeit- und Frequenzbereiche
• Der segmentierte Speichermodus von FastFrame™ ermöglicht die effiziente Nutzung des Erfassungsspeichers des Oszilloskops, indem zahlreiche Triggerereignisse in einem einzigen Datensatz erfasst werden, während die großen Zeitlücken zwischen relevanten Ereignissen vermieden werden. Die Segmente können einzeln oder als Overlay angezeigt und gemessen werden.

Standardmäßige Amplituden- und Zeitmessungen kommentieren die Signaldarstellung mit visuellen Balken und Markierungen, um relative Informationen anzuzeigen. Messergebnistabellen bieten umfassende statistische Ansichten von Messergebnissen mit Statistiken sowohl für die aktuelle Erfassung als auch für alle Erfassungen.

Callouts

1. Anmerkung: Schreiben und Positionieren eines Textfelds auf dem Bildschirm.
2. Pfeil: Schreiben und Positionieren eines Textfelds, dann einen Pfeil zu einer bestimmten Position auf dem Bildschirm hinzufügen.
3. Rechteck: Schreiben von Text und Rahmung eines bestimmten Bereichs auf dem Bildschirm, der durch ein Rechteck mit veränderbarer Größe angezeigt wird.
4. Lesezeichen: Erstellen einer dynamischen Sichtanzeige zu einer bestimmten Zeit, die für einen Triggerpunkt relevant ist. Zu dieser Sichtanzeige gehören Text, Größe des Signals, Signaleinheiten sowie eine Linie und ein Ziel, die den Bezugspunkt des Lesezeichens anzeigen.

Die Dokumentation von Testergebnissen und -methoden ist wichtig, wenn Daten für ein Team freigegeben, Messungen zu einem späteren Zeitpunkt neu erstellt oder Kundenberichte bereitgestellt werden. Mit ein paar Fingertipps auf dem Bildschirm können Sie so viele benutzerdefinierte Callouts erstellen, wie Sie benötigen, um die spezifischen Details Ihrer Messergebnisse zu dokumentieren. Bei jedem Callout können Sie Text, Position, Farbe, Schriftgröße und Schriftart anpassen.

Navigation und Suche

Die Suche nach einem bestimmten Ereignis in einem großen Signaldatensatz kann ohne die richtigen Suchwerkzeuge sehr zeitaufwendig sein. Bei den derzeitigen Speichertiefen von vielen Millionen Datenpunkten kann das bedeuten, dass Sie bei der Suche nach einem bestimmten Ereignis tatsächlich Tausende von Bildschirminhalten mit Signalaktivität durchsuchen müssen.

Mit dem innovativen Wave Inspector^®-Bedienkonzept bietet das MSO Serie 4 B die branchenweit umfassendsten Such- und Navigationsmöglichkeiten für Signalformen. Diese Bedienelemente ermöglichen schnelleres Zoomen und Scrollen durch den Signalspeicher. Mit dem einzigartigen Force-Feedback-System gelangen Sie innerhalb weniger Sekunden von einem Ende der Aufzeichnung zum anderen. Oder verwenden Sie intuitive Gesten wie Ziehen und Zusammenführen/Spreizen auf dem Display, um interessante Bereiche in einer langen Aufzeichnung genauer zu untersuchen.

Mit der Suchfunktion lassen sich große Erfassungsmengen automatisch nach benutzerdefinierten Ereignissen durchsuchen. Jedes Auftreten eines Ereignisses wird durch Suchmarkierungen hervorgehoben und kann mithilfe der Tasten Rückwärts (←) und Vorwärts (→) auf dem vorderen Bedienfeld oder über das Such-Symbol auf dem Display einfach angesteuert werden. Zu den Suchtypen gehören Flanke, Impulsbreite, Timeout, Runt, Fenster, Logik, Setup und Hold, Anstiegs-/Abfallzeit und Paketinhalte paralleler/serieller Busse. Sie können beliebig viele Suchvorgänge definieren.

Mit den Tasten „Min“ und „Max“ im Suchsymbol können Sie schnell zu den niedrigsten und höchsten Werten in den Suchergebnissen navigieren.

Masken- und Grenzwerttests (optional)

Unabhängig davon, ob Sie sich auf die Signalintegrität konzentrieren oder Pass/Fail-Bedingungen für die Produktion festlegen wollen, ist der Maskentest ein effizientes Werkzeug zur Charakterisierung des Verhaltens bestimmter Signale in einem System. Erstellen Sie schnell benutzerdefinierte Masken, indem Sie Maskensegmente auf dem Bildschirm zeichnen. Passen Sie einen Test an Ihre spezifischen Anforderungen an, und legen Sie Maßnahmen fest, die ergriffen werden sollen, wenn ein Maskentreffer registriert wird oder wenn ein kompletter Test bestanden oder fehlgeschlagen ist.

Grenzwertprüfungen sind eine aufschlussreiche Methode zur Überwachung des Langzeitverhaltens von Signalen, die Ihnen dabei hilft, ein neues Design zu charakterisieren oder die Leistung der Hardware während der Prüfungen an der Produktionslinie zu bestätigen. Bei der Grenzwertprüfung wird Ihr Echtzeitsignal mit einer bekannten guten oder idealen Version desselben Signals verglichen unter Beachtung von benutzerdefinierten vertikalen und horizontalen Toleranzen.

Sie können einen Masken- oder Grenzwerttest einfach nach Ihren speziellen Anforderungen erstellen:

• Definieren Sie dazu die Testdauer durch die Anzahl von Signalen
• Legen Sie einen Verletzungsschwellenwert fest, ab dem der Test als nicht bestanden gilt
• Zählen Sie Verletzungen/Fehler und erstellen Sie statistische Informationsberichte
• Legen Sie Aktionen fest, die bei Verletzungen, Testfehlern und bei abgeschlossenem Test durchgeführt werden sollen

Protokolldecodierung und -analyse (optional)

Bei der Fehlerbereinigung kann es von großem Wert sein, den Aktivitätsfluss durch ein System zu verfolgen, indem der Datenverkehr an einem oder mehreren seriellen Bussen beobachtet wird. Es kann mehrere Minuten dauern, ein einzelnes serielles Paket manuell zu dekodieren, ganz zu schweigen von den Tausenden von Paketen, die es in einer langen Erfassung geben kann.

Und wenn Sie schon wissen, dass das Ereignis, das Sie erfassen möchten, auftritt, wenn ein bestimmter Befehl über einen seriellen Bus gesendet wird – wäre es nicht praktisch, wenn Sie auf dieses Ereignis triggern könnten? Leider ist das nicht so einfach wie die Spezifizierung eines Triggers für Signalflanken oder Pulsbreiten.

Das MSO Serie 4 B bietet ein robustes Instrumentarium für die Arbeit mit den gängigsten seriellen Bussen, die im Embedded Design vorkommen, einschließlich I²C, SPI, eSPI, I3C, RS-232/422/485/UART, SPMI, SMBus, CAN, CAN FD, LIN, FlexRay, SENT, PSI5, CXPI, USB LS/FS/HS, eUSB2.0, Ethernet 10/100, EtherCAT, Audio (I2S/LJ/RJ/TDM), MIL-STD-1553, ARINC 429, Spacewire, NRZ, Manchester, SVID, SDLC, 1-Wire, MDIO und NFC.

Die Protokollsuche ermöglicht Ihnen, eine lange Erfassung serieller Pakete zu durchsuchen, um diejenigen zu finden, die den angegebenen Paketinhalt enthalten. Jedes Auftreten wird durch eine Suchmarkierung hervorgehoben. Schnelles Navigieren zwischen den Markierungen ist einfach durch Drücken der Tasten Zurück (←) und Weiter (→) auf dem vorderen Bedienfeld oder über das Suchsymbol in der Ergebnisleiste möglich.

Die für serielle Busse beschriebenen Werkzeuge eignen sich auch für parallele Busse. Parallele Busse werden im Gerät standardmäßig unterstützt. Parallele Busse können bis zu 48 Bit breit sein und eine Kombination aus analogen und digitalen Kanälen enthalten.

• Mit der seriellen Protokoll-Triggerung können Sie auf bestimmte Paketinhalte triggern, darunter Paketanfang, bestimmte Adresse, bestimmte Dateninhalte, eindeutige Kennzeichner und Fehler.
• Bussignale bieten auf höherer Ebene eine kombinierte Anzeige der einzelnen Signale (Taktsignal, Daten, Chipaktivierung usw.), aus denen der Bus besteht, und erleichtert es Ihnen, Anfang und Ende von Paketen sowie Unterpaketkomponenten wie Adresse, Daten, Kennung, CRC usw. zu erkennen.
• Das Bussignal ist zeitkorreliert mit allen anderen angezeigten Signalen, sodass es ganz einfach ist, die Timing-Beziehungen zwischen den verschiedenen Teilen des getesteten Systems zu messen.
• Bus-Decodiertabellen bieten eine Tabellenansicht aller decodierten Pakete in einer Erfassung, ganz ähnlich wie in einer Softwareauflistung. Die Pakete sind mit Zeitmarken versehen und werden nacheinander mit Spalten für die einzelnen Komponenten (Adresse, Daten usw.) aufgeführt.

NFC-Decodierung und Analyse (optional)

Die Bewertung der Leistungsspannen von NFC-Designs ist oft schwierig, da das Ergebnis auf Protokollebene nicht bis auf die parametrische Signalebene zurückverfolgt werden kann. Dies bedeutet, dass marginale Durchgänge zu Fehlern in späteren Phasen des Testablaufs führen können. Dies gilt insbesondere, wenn Designs anfällig für Störungen und Probleme mit der Signalintegrität sind, die durch Kompromisse beim Design oder benachbarte Elektronik verursacht werden, und dann eine zeitraubende Fehlersuche auf mehreren Geräten wie Protokollanalysatoren und HF-Signalanalysatoren erfordern.

Die Option zur Decodierung und Suche des NFC-Protokolls beim MSO Serie 4 B bietet dem Anwender die Möglichkeit, die Transaktion der NFC-Verbindung anzuzeigen und das Ergebnis durch jeden Schritt der Signalmanipulation im Standard zu verfolgen, von der Protokollebene bis hinunter zur grundlegenden Signalebene, um so einen genauen Einblick in die Leistung Ihres NFC-Chips, -Tags, -Lesers oder -Mobilgeräts zu erhalten.

NFC-Transaktionen können lang sein. Die Software-Option nutzt die Daten des für Spektrumansicht verwendeten Hardware-DDCs. Es ermöglicht eine Komprimierung der Abtastrate, wodurch Transferzeit und Speicherplatz eingespart werden und Signaldaten im Bereich von 100 Millisekunden oder sogar Sekunden erfasst und analysiert werden können.

Da außerdem nicht immer E/A-Signale zur Verfügung stehen, die am Prüfling abgetastet und getriggert werden können, ist auch das Triggern auf der HF-Hüllkurve selbst eine Herausforderung, wenn man den kleinen Modulationsindex von NFC bedenkt. Mit Spektrumansicht können Sie auf der 13,56-MHz-Hüllkurve triggern, indem Sie HF-Zeit-Messkurven und -Trigger verwenden, was ebenfalls einzigartig bei Messgeräten ist.

Diese Fähigkeit vereinfacht die Design-Validierung im Vorfeld und bietet außerdem ein leistungsfähiges Debugging-Werkzeug in einem einzigen Gerät, wenn Fehler auftreten.

Spektrumansicht

Es ist oftmals einfacher, ein Problem zu beheben, indem man sich ein oder mehrere Signale im Frequenzbereich ansieht. Oszilloskope verfügen bereits seit Jahrzehnten über mathematikbasierte FFTs, um dieses Problem zu bewältigen. FFTs sind jedoch bekanntermaßen aus zwei Gründen schwer einzusetzen.

Wenn Sie eine Frequenzbereichsanalyse durchführen, denken Sie zunächst an Regelelemente wie Mittenfrequenz, Spanne und Auflösungsbandbreite (RBW), wie sie normalerweise bei einem Spektrumanalysator zu finden sind. Aber dann verwenden Sie eine FFT, bei der Sie auf traditionelle Oszilloskop-Regelelemente wie Abtastrate, Speichertiefe und Zeit/Div angewiesen sind und alles im Kopf übersetzen müssen, um die gewünschte Ansicht im Frequenzbereich zu erhalten.

Zweitens verfügen FFTs über das gleiche Erfassungssystem, das auch die analoge Zeitbereichsansicht bereitstellt. Wenn Sie die Erfassungseinstellungen für die analoge Ansicht optimieren, sieht Ihre Frequenzbereichsansicht nicht so aus, wie Sie sich das vorstellen. Wenn Sie die Frequenzbereichsansicht so gestalten, wie Sie das möchten, sieht Ihre analoge Ansicht nicht so aus, wie Sie das möchten. Mit mathematikbasierten FFTs ist es nahezu unmöglich, optimierte Ansichten von beiden Domänen zu erhalten.

Durch eine Spektrumansicht ändert sich das jedoch. Die patentierte Technologie von Tektronix bietet einen Dezimator für den Zeitbereich und einen digitalen Abwärtswandler (DDC) für den Frequenzbereich hinter jedem FlexChannel. Dank den beiden unterschiedlichen Erfassungswegen können Sie Zeit- und Frequenzbereichsansichten des Eingangssignals mit unabhängigen Erfassungseinstellungen für jede Domäne untersuchen. Andere Hersteller bieten verschiedene „Spektralanalyse“-Pakete an, die einfach zu bedienen scheinen, sie unterliegen jedoch alle den vorstehend genannten Einschränkungen. Nur die Spektrumansicht bietet beides, einen außergewöhnlichen Bedienkomfort und die Funktion, optimale Ansichten in beiden Bereichen gleichzeitig zu erreichen.

Für die Durchführung von HF-Messungen, wie z. B. HF-Kanalleistung (CHP), Nachbarkanalleistungsverhältnis (ACPR) und belegte Bandbreite (OBW), war bisher ein spezieller Spektrum- oder Signalanalysator oder eine Spektrumanalysator-Software erforderlich. Diese zusätzliche Hardware oder Software führt zu mehr Komplexität und höheren Kosten. Die standardmäßig mit Spektrumansicht verfügbare integrierte HF-Messung auf jedem Kanal spart dem Benutzer Zeit, Platz und Kosten, da er die CHP-, ACPR- und OBW-Werte von HF-Sendern direkt auf dem Oszilloskop überprüfen kann.

Darüber hinaus reduziert der DDC die erforderliche Abtastrate zur Auflösung eines Signals im Vergleich zu einer herkömmlichen FFT erheblich, da er eine Funktion des Span und nicht der Mittenfrequenz wird. Dies ermöglicht eine geringere Dateigröße, eine verbesserte Frequenzauflösung und schnellere Aktualisierungsraten des Spektrums, was zu einer reaktionsschnelleren und genaueren Lösung führt, die Spektrumdaten im Bereich von 10 Sekunden erfassen kann.

Visualisierung von Änderungen im HF-Signal (optional)

Anhand von HF-Zeitbereichskurven lässt sich die Entwicklung eines zeitvariierenden HF-Signals leicht nachverfolgen. Es gibt drei HF-Zeitbereichskurven, die von den zugrundeliegenden I- und Q-Daten der Spektrumansicht abgeleitet sind:

• Größe – Die unmittelbare Größe von Spektrum-über-Zeit.
• Frequenz – Die unmittelbare Frequenz des Spektrums bezüglich der Mittenfrequenz-über-Zeit
• Phase – Die unmittelbare Phase des Spektrums bezüglich der Mittenfrequenz-über-Zeit

Jede dieser Messkurven kann einzeln aktiviert und deaktiviert werden; es können auch alle drei Messkurven gleichzeitig angezeigt werden.

Die Daten werden als In-Phase- und Quadratur-Abtastungen (I&Q) gespeichert, und es wird eine präzise Synchronisation zwischen den Zeitbereichsdaten und den I&Q-Daten aufrechterhalten.

Wenn HF-Zeit-Messkurven aktiviert sind, können IQ-Daten erfasst und in eine Datei exportiert werden, um eine erweiterte Analyse in Anwendungen von Drittanbietern durchzuführen.

Mit der Frequenz auf der x-Achse, der Zeit auf der y-Achse und dem Leistungspegel, der durch Farbabweichungen angezeigt wird, bietet die Spektrogrammanzeige (im Lieferumfang der Option RFVT enthalten) einen besseren Einblick in die Veränderungen der Signalamplitude und des Frequenzgehalts im Zeitverlauf, sodass Sie sehen können, wo und wann Veränderungen der spektralen Aktivität auftreten. Dies macht es ideal für die Anzeige von Trends in Spektraldaten, z. B. bei der Diagnose von komplexen Störsignalen, Frequenzsprüngen, Mehrkanalsignalen und dynamischen Signalen.

Vorteile des Spektrogramms umfassen:

• Möglichkeit zur sofortigen Anzeige der gesamten Spektrumsaktivität in einem bestimmten Span und einer bestimmten Erfassung, ohne dass eine FFT-Überlappung oder eine Spektrumzeit festgelegt werden muss
• Schneller Vergleich von Spektren zu verschiedenen Zeitpunkten mit zeitkorrelierten Cursorn und bis zu drei überlagerten Spektrumstrahlen
• Verkleinern und Vergrößern von untersuchten Spektralaktivitäten mit automatisch optimierter Anzeigeauflösung und FFT-Überlappung
• Einstellen der Farbskalierung von Mittenfrequenz, Span, RBW und Amplitude nach Bedarf, um alle untersuchten Signale anzuzeigen
• Gleichzeitige Anzeige von Trends im mehrkanaligen oder nicht zusammenhängenden Spektrum durch Aktivierung von Spektrogrammen auf jedem verfügbaren Oszilloskopkanal und unabhängige Einstellung von Mittenfrequenz und Amplitudenskalierung

Triggerung auf Änderungen im HF-Signal (optional)

Ob Sie die elektromagnetische Störungsquelle finden oder das Verhalten eines VCO verstehen müssen: Hardware-Trigger für HF-über-Zeit machen Ihnen das Eingrenzen, Erfassen und Verstehen des HF-Signalverfahrens leicht. Trigger auf Signalflanken, Pulsbreiten und Timeout-Verhalten auf HF-Größe-über-Zeit und HF-Frequenz-über-Zeit

Leistungsanalyse (optional)

Beim MSO Serie 4 B wurde auch das optionale Leistungsanalysepaket in das automatische Messsystem des Oszilloskops integriert. So sind schnelle und wiederholbare Analysen von Leistungsqualität, Eingangskapazität, Einschaltstrom, Oberschwingungen, Schaltverlust, sicherem Betriebsbereich (SOA), Modulation, Ripple, Effizienz-, Amplituden- und Zeitmessung sowie Anstiegs-/Abfallrate (dv/dt und di/dt) möglich.

Durch die Automatisierung der Messungen werden Messqualität und Wiederholbarkeit mit einem Tastendruck optimiert, ohne dass ein externer PC oder komplexe Software eingerichtet werden muss.

Ein optionales erweitertes Leistungsanalysepaket bietet alle Messungen, die ein Leistungsanalysepaket liefert, sowie Magnetmessungen, Regelkreisverhalten (Bode-Diagramm) und Versorgungsspannungsdurchgriff (oder Power Supply Ripple Rejection, PSRR). Weitere Informationen finden Sie im Abschnitt mit den Bestellinformationen.

Elektrische 3-Phasen-Analyse (optional)

Messungen und Analysen von dreiphasigen Netzen sind von Natur aus komplexer als bei einphasigen Netzen. Obwohl Oszilloskope Spannungs- und Stromsignalformen mit hohen Abtastraten erfassen können, sind weitere Berechnungen erforderlich, um die wichtigsten Leistungsmessungen aus den Daten zu generieren. Die dreiphasige Lösung auf Oszilloskopbasis erfasst die dreiphasigen Spannungs- und Stromsignalformen mit höheren Abtastraten und größerer Speichertiefe unter Verwendung des HiRes-Erfassungsmodus mit bis zu 16 Bit. Außerdem generiert die Dreiphasen-Lösung die wichtigsten Leistungsprüfungsergebnisse mit Unterstützung automatisierter Messungen. Auf Pulsbreitenmodulation (PWM) basierende Leistungswandler können die Messungen zusätzlich erschweren, da es sehr wichtig ist, präzise Nulldurchgänge für die PWM-Signale zu extrahieren. Dies macht ein Oszilloskop zu einem empfohlenen Messgerät für die Validierung und Fehlerbehebung für Entwickler.

Die Software wurde speziell zur Automatisierung der Leistungsanalyse entwickelt, die die wichtigen dreiphasigen Leistungsmessungen an PWM-Systemen vereinfacht und den Ingenieuren hilft, schnellere Einblicke in ihre Designs zu erhalten. Die 3-Phasen-Analyselösung von Tektronix hilft dem Ingenieur, bessere und effizientere Drehstromsysteme zu entwerfen und dabei die Vorteile der fortschrittlichen Benutzeroberfläche, der sechs analogen Eingangskanäle und des „High Res“-Modus (16 Bit) des Geräts voll auszuschöpfen. Die Lösung liefert schnelle, genaue und wiederholbare Ergebnisse für die unterstützten elektrischen Messungen. Sie kann auch so konfiguriert werden, Gleichstrom-Drehstrom-Wandler zu messen, wie sie beispielsweise in Elektrofahrzeugen verwendet werden.

Wichtige Merkmale und technische Daten:

• Genaue Analyse von dreiphasigen PWM-Signalen.
• Einzigartige oszilloskopbasierte Phasordiagramme zeigen die Veff.-, Ieff.-, VMAG-, IMAG- und Phasenbeziehungen für die konfigurierten Verkabelungspaare auf einen Blick an.
• Debuggen Sie die dreiphasigen Designs, indem Sie die Eingangs-/Ausgangsspannungs- und -stromsignale des Antriebs im Zeitbereich gleichzeitig mit dem Phasordiagramm anzeigen.
• Die automatische Dreiphasen-Einstellung konfiguriert das Oszilloskop für die optimalen Horizontal-, Vertikal-, Trigger- und Erfassungsparameter zur Erfassung von Dreiphasen-Signalen.
• Misst dreiphasige Oberschwingungen gemäß der IEEE-519-Norm oder unter Verwendung benutzerdefinierter Grenzwerte.
• Fügen Sie über die intuitive Drag&Drop-Oberfläche des MSO Serie 4 B schnell Messungen hinzu, und konfigurieren Sie sie.
• Analysieren Sie Dreiphasen-Designs für Wechselrichter und Automobilanwendungen für DC-AC-Topologie.
• Zeigt die PWM-gefilterte Signalflanken-Qualifikator-Signalform während der Analyse an
• Zeigt die Prüfergebnisse pro Datensatz oder pro Zyklusmodus während der Analyse für bestimmte Messungen an.
• Unterstützt Zeittrend- und Erfassungstrendkurven für bestimmte Messungen.
• Unterstützt mathematische Umrechnung von Leiter-zu-Leiter in Leiter-zu-Leiter für bestimmte Verkabelungen.

Übersicht über die Messungen

Die 3-Phasen-Analyse des MSO Serie 4 B automatisiert wichtige elektrische Messungen, die in drei Kategorien gruppiert sind:

• Eingangsanalyse
• Ausgangsanalyse
• Welligkeitsanalyse

Jeder dieser Abschnitte enthält wichtige Messungen, die für Dreiphasen-Anwendungen entscheidend sind.

Breitlückige Doppelimpulsprüfung (optional)

Die Anwendung für breitlückige Doppelimpulsprüfung bietet präzise Breitlückenmessungen, welche die Bauelement- und Systemvalidierung vereinfachen. Sie hat die Fähigkeit, SiC- oder GaN-Bauelemente sowie auch Si MOSFET und IGBTs zu testen. Die Anwendung ist mit allen Tektronix VPI-Tastköpfen kompatibel, und bei Verwendung mit den Tektronix IsoVu™-Prüfköpfen hilft sie, alle versteckten Artefakte von SiC- oder GaN-Bauelementen auf Schaltungsebene zu finden. Die Anwendung bietet automatisierte Messungen nach JEDEC- und IEC-Normen. Sie bietet einzigartige Funktionen wie z. B. die Analyse pro Zyklus mit Kommentaren, Flexibilität mit benutzerdefinierten Referenzpegel-Einstellungen, konfigurierbare Integrationspunkte und Leistungsvoreinstellungen, die auf der Grundlage der Prüflingdesigns festgelegt werden können.

Die folgenden Messungen werden durchgeführt:

• Schaltparameter auf der Niederspannungsseite und Sperrverzögerungsmessungen für Dioden auf der Hochspannungsseite
• Schaltparameter auf Niederspannungs- und Hochspannungsseite

Entwickelt für Ihre Anforderungen

Anschlussmöglichkeiten

Das MSO Serie 4 B verfügt über eine Reihe von Anschlüssen, über die das Gerät an ein Netzwerk, direkt an einen PC oder an andere Prüfgeräte angeschlossen werden kann.

• Drei USB 2.0-Anschlüsse auf der Vorderseite und drei weitere USB 2.0-Hostanschlüsse ermöglichen die einfache Übertragung von Bildschirmdarstellungen, Geräteeinstellungen und Signaldaten an ein USB-Massenspeichergerät. Zur Gerätesteuerung und Dateneingabe können eine USB-Maus und eine USB-Tastatur mit USB-Hostanschlüssen angeschlossen werden.
• Der USB-Anschluss auf der Rückseite des Geräts ist praktisch, um das Oszilloskop über einen Computer remote zu steuern.
• Der standardmäßige 10/100/1000BASE-T-Ethernet-Anschluss auf der Rückseite des Geräts ermöglicht die einfache Herstellung von Netzwerkverbindungen und ist kompatibel mit LXI Core 2011.
• Der HDMI-Anschluss auf der Rückseite des Geräts ermöglichen Ihnen die doppelte Anzeige des Gerätedisplays auf einem externen Monitor oder Projektor mit Auflösung von 1.920 x 1.080.

Betrieb per Fernsteuerung für eine bessere Zusammenarbeit

Sie möchten mit einem Designteam auf der anderen Seite der Welt zusammenarbeiten?

Geben Sie einfach die IP-Adresse oder den Netzwerknamen des Oszilloskops ein. Daraufhin wird eine Internetseite im Browser geöffnet. Steuern Sie das Oszilloskop aus der Ferne, genau wie Sie es vor Ort mit dem integrierten Touchscreen tun.

Die TekVISA™-Schnittstelle mit Protokoll nach Industriestandard wird bereitgestellt, damit Windows-Anwendungen für Datenanalyse und Dokumentation verwendet und erweitert werden können. IVI-COM-Gerätetreiber sind im Lieferumfang enthalten und ermöglichen über LAN- oder USBTMC-Verbindungen die einfache Kommunikation mit dem Oszilloskop.

PC-gestützte Analyse und Fernverbindung zu Ihrem Oszilloskop

Nutzen Sie auf Ihrem PC die Analysefunktionen eines preisgekrönten Oszilloskops. Analysieren Sie Signalformen jederzeit und überall. Mit der Basislizenz können Sie Signalformen anzeigen und analysieren, viele Arten von Messungen durchführen und die gebräuchlichsten seriellen Busse decodieren – und das alles, während Sie aus der Ferne auf Ihr Oszilloskop zugreifen. Erweiterte Lizenzoptionen bieten zusätzliche Funktionen wie Multi-Scope-Analyse, weitere Optionen zur Decodierung serieller Busse und Leistungsmessungen.

Zu den wichtigsten Funktionen der TekScope PC-Analysesoftware gehören:

• Abrufen von Tektronix-Oszilloskop-Sitzungen und Signalformdateien von Geräten von Tektronix und anderen Anbietern.
• Unterstützte Signalform-Dateiformate umfassen .wfm, .isf, .csv, .h5, .tr0, .trc und .bin
• Herstellen einer Fernverbindung zum Tektronix MSO Serie 4/5/6, um Daten in Echtzeit zu erfassen
• Weitergeben von Daten per Fernzugriff an Ihre Kollegen, damit diese Analysen und Messungen durchführen können, als säßen sie vor dem Oszilloskop
• Synchronisieren von Signalformen von mehreren Oszilloskopen in Echtzeit
• Durchführen von erweiterten Analysen, auch wenn Ihr Oszilloskop nicht über die TekScope PC-Analysesoftware verfügt

TekDrive, kollaborative Arbeitsumgebung für Test und Messung

Mit TekDrive können Sie alle Dateiformate von jedem beliebigen angeschlossenen Gerät hochladen, speichern, organisieren, suchen, herunterladen und freigeben. TekDrive ist nativ in das Gerät integriert, um Dateien reibungslos teilen und abrufen zu können – dafür ist kein USB-Stick erforderlich. Analysieren und untersuchen Sie Standarddateien, wie *.wfm, *.isf, *.tss und *.csv, direkt in einem Browser, und nutzen Sie reibungslos auszuführende interaktiven Signalform-Ansichten. TekDrive wurde speziell für Integration, Automatisierung und Sicherheit entwickelt.

Arbiträrsignal-/Funktionsgenerator (AFG)

Das Instrument enthält einen optionalen integrierten Arbiträr-Funktionsgenerator, der ideal geeignet ist zum Simulieren von Sensorsignalen in einem Design oder zum Hinzufügen von Rauschen zu Signalen bei der Durchführung von Grenzwertprüfungen. Der integrierte Funktionsgenerator ermöglicht die Ausgabe von vordefinierten Signalen bis zu 50 MHz für Sinus, Rechteck, Impuls, Rampe/Dreieck, DC, Rauschen, sin(x)/x (Sinc), Gauß, Lorentz, exponentieller Anstieg/Abfall, Haversinus und Kardial. Die AFG-Serie kann Signaldatensätze mit bis zu 128.000 Punkten von einem internen Speicherort oder einem USB-Massenspeichergerät auslesen.

Das AFG ist kompatibel mit ArbExpress, der PC-basierten Software von Tektronix zum Erzeugen und Bearbeiten von Signalen, die das Erzeugen komplexer Signale schnell und einfach macht.

Digitalvoltmeter (DVM) und Triggerfrequenzzähler

Das Instrument enthält ein integriertes 4-stelliges Digitalvoltmeter (DVM) und einen 8-stelligen Triggerfrequenzzähler. Jeder der analogen Eingänge kann als Quelle für das Voltmeter dienen. Dabei werden dieselben Tastköpfe verwendet, die bereits zur allgemeinen Oszilloskopnutzung angeschlossen wurden. Der Frequenzzähler bietet eine genaue Anzeige der Frequenz des Triggerereignisses, für das die Triggerung ausgeführt wird.

Sowohl das DVM als auch der Triggerfrequenzzähler sind kostenlos erhältlich und werden aktiviert, wenn Sie Ihr Produkt registrieren.

Hilfe ist immer zur Hand

Verschiedene hilfreiche Ressourcen sind inbegriffen. So erhalten Sie schnelle Antwort auf Ihre Fragen, ohne ein Handbuch suchen oder zu einer Website gehen zu müssen:

• Grafische Darstellungen und erläuternde Texte geben Ihnen in vielen Menüs einen schnellen Überblick über die jeweilige Funktion.
• In allen Menüs finden Sie oben rechts ein Fragezeichen, mit dem Sie direkt den Abschnitt des integrierten Hilfesystems aufrufen können, der für das entsprechende Menü relevant ist.
• Mithilfe des kurzen Tutorials im Hilfemenü finden sich auch neue Benutzer innerhalb von Minuten mit dem Gerät zurecht.
